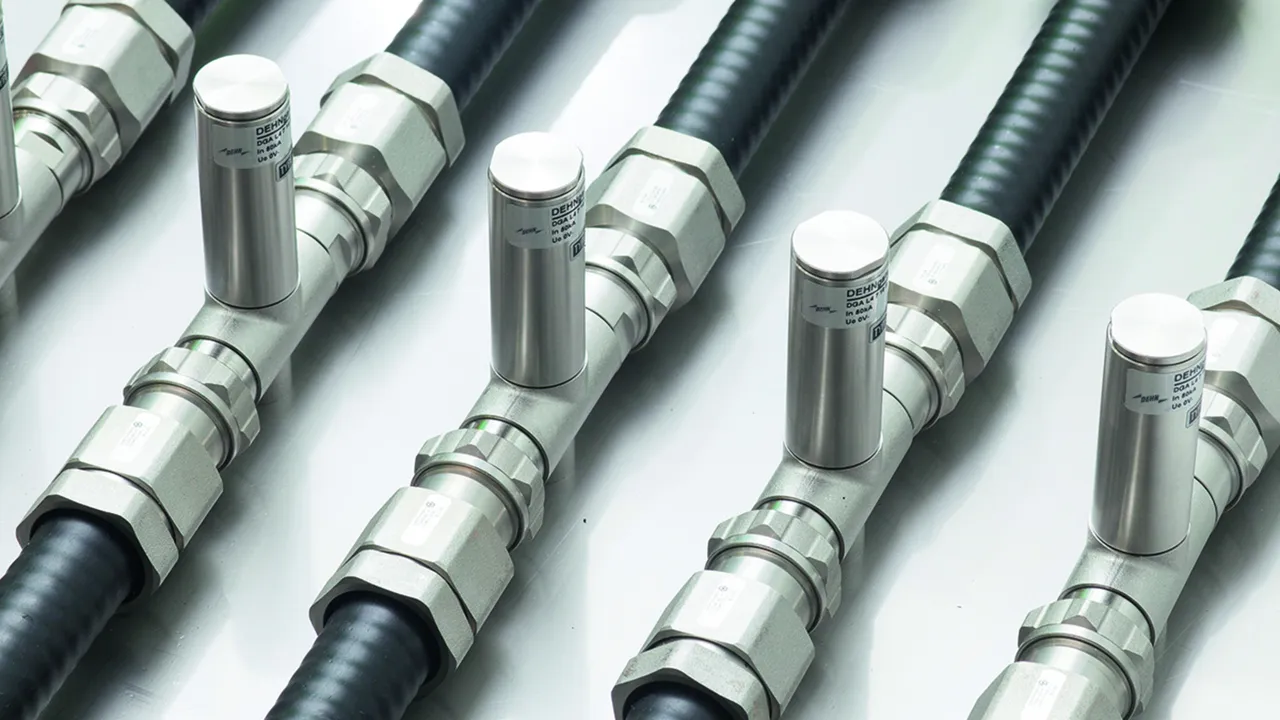

DEHNgate – ograniczniki do połączeń koncentrycznych

Uniwersalny i kombinowany ogranicznik przepięć
Maksymalna zdolność odprowadzania prądów udarowych dla systemów koncentrycznych
Niski napięciowy poziom ochrony, odpowiedni również do ochrony urządzeń końcowych
Niezwykle trwałe materiały stykowe

Details

Ogranicznik przepięć do instalacji SAT i szerokopasmowych połączeń kablowych.

lorem ipsum — Ogranicznik przepięć do instalacji SAT i szerokopasmowych połączeń kablowych.

Ogranicznik koncentryczny z wymienną kapsułą gazową.

Niewymagająca konserwacji technologia ćwierćfalowa do ochrony zastosowań o wysokiej częstotliwości (np. LTE).

DGA BNC VC

Kompaktowy ogranicznik przepięć z gniazdem przyłączeniowym BNC do montażu na szynie DIN do ochrony systemów wideo i kamer. W zależności od typu, z bezpośrednim (VCD) lub pośrednim podłączeniem ekranu (VCID), w celu uniknięcia pętli uziemienia.

2 Products

Part No. 909710 DGA BNC VCD

GTIN 4013364118942, Customs tariff No. (EU): 85366910, Gross weight: 126.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć z gniazdem przyłączeniowym BNC DEHNgate DGA BNC VCD
Ogranicznik przepięć
o klasie SPD Typ 2 / P1
DEHNgate, przetestowany zgodnie z EN 61643-21
do ochrony systemów wideo
lub systemów komputerowych Arcnet
z koncentrycznym gniazdem przyłączeniowym BNC.
Ekran zawsze bezpośrednio uziemiony.
Największe napięcie trwałej pracy DC: 6,4 V
D1 Piorunowy prąd udarowy (10/350 µs): 1 kA
Zakres częstotliwości: 0-300 MHz

Producent: DEHN
Typ: DGA BNC VCD
Nr kat.: 909710
lub podobny.

Certificates

Technical data

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_C )	6,4 V
Prąd znamionowy (I_L )	0,1 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-ekran (I_n )	5 kA
Zakres częstotliwości	0-300 MHz
Przyłączenie (wejście / wyjście)	gniazdo BNC / gniazdo BNC
Certyfikaty	CSA, UL

Klasa SPD	T
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	6,4 V
Prąd znamionowy (I_L )	0,1 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) ekran-PG (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-ekran (I_n )	5 kA
Napięciowy poziom ochrony linia-ekran przy I_nC2 (U_P )	≤ 35 V
Napięciowy poziom ochrony linia-ekran przy 1 kV/µs C3 (U_P )	≤ 13 V
Zakres częstotliwości	0-300 MHz
Tłumienność wtrąceniowa przy 160 MHz	≤ 0,4 dB
Tłumienność wtrąceniowa przy 300 MHz	≤ 3 dB
Tłumienność odbiciowa przy 130 MHz	≥ 20 dB
Tłumienność odbiciowa przy 300 MHz	≥ 8 dB
Impedancja falowa (Z)	50 Ω
Impedancja szeregowa na linię	4,7 Ω
Pojemność własna linia-ekran (C)	≤ 25 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony	IP 10
Montaż	szyna 35 mm zgodnie z EN 60715
Przyłączenie (wejście / wyjście)	gniazdo BNC / gniazdo BNC
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	odlew cynkowy
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL

Product 909710 was added to Notepad.

Go to Notepad

Product 909710 was added to the cart.

Go to Web-Shop

Part No. 909711 DGA BNC VCID

GTIN 4013364118980, Customs tariff No. (EU): 85366910, Gross weight: 127.50 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć z gniazdem przyłączeniowym BNC DEHNgate DGA BNC VCID
Ogranicznik przepięć
o klasie SPD Typ 2 / P1
DEHNgate, przetestowany zgodnie z EN 61643-21
do ochrony systemów wideo
lub systemów komputerowych Arcnet
z koncentrycznym gniazdem przyłączeniowym BNC.
Ekran zawsze pośrednio uziemiony w
w celu uniknięcia pętli uziemienia.
Największe napięcie trwałej pracy DC: 6,4 V
D1 Piorunowy prąd udarowy (10/350 µs): 1 kA
Zakres częstotliwości: 0-300 MHz

Producent: DEHN
Typ: DGA BNC VCID
Nr kat.: 909711
lub podobny.

Certificates

Technical data

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_C )	6,4 V
Prąd znamionowy (I_L )	0,1 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-ekran (I_n )	5 kA
Zakres częstotliwości	0-300 MHz
Przyłączenie (wejście / wyjście)	gniazdo BNC / gniazdo BNC
Certyfikaty	CSA, UL

Klasa SPD	T
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	6,4 V
Prąd znamionowy (I_L )	0,1 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) ekran-PG (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-ekran (I_n )	5 kA
Napięciowy poziom ochrony linia-ekran przy I_nC2 (U_P )	≤ 35 V
Napięciowy poziom ochrony ekran-PG przy I_nC2 (U_P )	≤ 650 V
Napięciowy poziom ochrony linia-ekran przy 1 kV/µs C3 (U_P )	≤ 13 V
Napięciowy poziom ochrony ekran-PG przy 1 kV/µs C3 (U_P )	≤ 600 V
Zakres częstotliwości	0-300 MHz
Tłumienność wtrąceniowa przy 160 MHz	≤ 0,4 dB
Tłumienność wtrąceniowa przy 300 MHz	≤ 3 dB
Tłumienność odbiciowa przy 130 MHz	≥ 20 dB
Tłumienność odbiciowa przy 300 MHz	≥ 10 dB
Impedancja falowa (Z)	50 Ω
Impedancja szeregowa na linię	4,7 Ω
Pojemność własna linia-ekran (C)	≤ 25 pF
Pojemność własna ekran-PG (C)	≤ 20 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony	IP 10
Montaż	szyna 35 mm zgodnie z EN 60715
Przyłączenie (wejście / wyjście)	gniazdo BNC / gniazdo BNC
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	odlew cynkowy
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL

Product 909711 was added to Notepad.

Go to Notepad

Product 909711 was added to the cart.

Go to Web-Shop

DGA TV

DGA ... TV to ograniczniki z możliwością zdalnego zasilania, wyposażone w przyłącze F do instalacji SAT i szerokopasmowych 75 Ω. Ograniczniki spełniają podwyższone wymagania dotyczące ekranowania klasy A zgodnie z normą EN 50083-2. Nie zajmują dużo miejsca i mogą być montowane we wszystkich popularnych zastosowaniach TV i SAT. Ograniczniki są dostępne jako ograniczniki przepięć, a także zestawy ograniczników kombinowanych ze zintegrowanym wyjściem pomiarowym do monitorowania instalacji.

3 Products

Part No. 909703 DGA FF TV

GTIN 4013364085664, Customs tariff No. (EU): 85363010, Gross weight: 233.00 g, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć DEHNgate DGA FF TV
Ogranicznik przepięć
o klasie SPD Typ 3 / P1
DEHNgate z wbudowanym
wyjściem pomiarowym/testowym dla
koncentrycznych systemów 75 Ω TV i SAT
, przetestowany zgodnie z EN 61643-21.
Skoordynowany energetycznie do ograniczników przepięć
DGA GF TV, z możliwością zdalnego zasilania. W zestawie
Adapter do montażu na ścianie i
dwa złącza F. Produkt klasy A.
Największe napięcie trwałej pracy DC: 24 V
D1 Piorunowy prąd udarowy (10/350 µs): 0,2 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 1,5 kA
Zakres częstotliwości: DC / 5-3000 MHz

Producent: DEHN
Typ: DGA FF TV
Nr kat.: 909703
lub podobny.

Certificates

Technical data

Klasa SPD	{
Największe napięcie trwałej pracy DC (U_C )	24 V
Prąd znamionowy (I_L )	2 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	0,2 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	1,5 kA
Zakres częstotliwości	DC / 5-3000 MHz
Przyłączenie (wejście / wyjście)	gniazdo F / gniazdo F

Klasa SPD	{
Największe napięcie trwałej pracy DC (U_C )	24 V
Prąd znamionowy (I_L )	2 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	0,2 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	1,5 kA
Napięciowy poziom ochrony przy I_impD1 (U_P )	≤ 230 V
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 300 V
Napięciowy poziom ochrony przy 1 kV/µs C3 (U_P )	≤ 60 V
Zakres częstotliwości	DC / 5-3000 MHz
Tłumienność wtrąceniowa 5-862 MHz typ.	1,2 dB
Tłumienność wtrąceniowa 862-2400 MHz typ.	1,4 dB
Tłumienność wtrąceniowa 2400-3000 MHz typ.	2 dB
Tłumienność odbiciowa	≥ 14 dB
Tłumienność odbiciowa (47-2400 MHz)	≥ 18 dB (-1,5 dB/oktawę)
Tłumienność odbiciowa gniazda probierczego (5-47 MHz)	≥ 18 dB
Tłumienność gniazda probierczego po podłączeniu	20 dB
Tłumienność ekranu 5-300 MHz	≥ 85 dB
Tłumienność ekranu 300-470 MHz	≥ 80 dB
Tłumienność ekranu 470-1000 MHz	≥ 75 dB
Tłumienność ekranu 1000-2400 MHz	≥ 55 dB
Impedancja falowa (Z)	75 Ω
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy podłączonych przewodach)	IP 30
Montaż	szyna 35 mm zgodnie z EN 60715 lub montaż naścienny
Przyłączenie (wejście / wyjście)	gniazdo F / gniazdo F
Uziemienie przez	szyna lub przyłączenie śrubowe
Materiał obudowy	metal
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Akcesoria	2x wtyk F

Product 909703 was added to Notepad.

Go to Notepad

Product 909703 was added to the cart.

Go to Web-Shop

Part No. 909704 DGA GF TV

GTIN 4013364105690, Customs tariff No. (EU): 85363010, Gross weight: 85.50 g, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć DEHNgate DGA GF TV
Ogranicznik przepięć
o klasie SPD typu 1
DEHNgate do koncentrycznych instalacji
75 Ω TV i SAT,
przetestowany zgodnie z EN 61643-21.
Skoordynowany energetycznie do
ograniczników przepięć DGA FF TV,
z możliwością zdalnego zasilania, uziemienie poprzez
szynę uziemiającą. W zestawie szyna uziemiająca
i dwa złącza F.
Produkt klasy A.
Największe napięcie trwałej pracy DC: 60 V
D1 Piorunowy prąd udarowy (10/350 µs): 2,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Zakres częstotliwości: 0-2400 MHz

Producent: DEHN
Typ: DGA GF TV
Nr kat.: 909704
lub podobny.

Certificates

Technical data

Klasa SPD	H
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd znamionowy (I_L )	2 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	2,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Zakres częstotliwości	0-2400 MHz
Przyłączenie (wejście / wyjście)	gniazdo F / wtyk F

Klasa SPD	H
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd znamionowy (I_L )	2 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	2,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Napięciowy poziom ochrony przy I_impD1 (U_P )	≤ 700 V
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 700 V
Napięciowy poziom ochrony przy 1 kV/µs C3 (U_P )	≤ 600 V
Zakres częstotliwości	0-2400 MHz
Tłumienność wtrąceniowa	0,5 dB
Tłumienność odbiciowa	≥ 18 dB (-1,5 dB/oktawę)
Tłumienność ekranu 5-300 MHz	≥ 85 dB
Tłumienność ekranu 300-470 MHz	≥ 80 dB
Tłumienność ekranu 470-1000 MHz	≥ 75 dB
Tłumienność ekranu 1000-2400 MHz	≥ 55 dB
Impedancja falowa (Z)	75 Ω
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy podłączonych przewodach)	IP 30
Montaż	zacisk uziemiający
Przyłączenie (wejście / wyjście)	gniazdo F / wtyk F
Uziemienie przez	szyna uziemiająca z przyłączeniem śrubowym
Materiał obudowy	metal
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Akcesoria	szyna uziemiająca i 2x wtyk F

Product 909704 was added to Notepad.

Go to Notepad

Product 909704 was added to the cart.

Go to Web-Shop

Part No. 909705 DGA GFF TV

GTIN 4013364105706, Customs tariff No. (EU): 85363010, Gross weight: 282.70 g, PU: 1.00 szt.

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć DEHNgate DGA GFF TV
Ogranicznik kombinowany
o klasie SPD Typ 1 / P1
DEHNgate z wbudowanym
wyjściem pomiarowym/testowym
do koncentrycznych instalacji 75 Ω TV i SAT
, przetestowany zgodnie z EN 61643-21
i skoordynowany energetycznie zgodnie z
IEC 61643-22. Z możliwością zdalnego zasilania.
W zestawie z adapterem do montażu na ścianie
i dwa przyłącza F. Produkt klasy A.
Największe napięcie trwałej pracy DC: 24 V
D1 Piorunowy prąd udarowy (10/350 µs): 2,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Zakres częstotliwości: DC / 5-2400 MHz

Producent: DEHN
Typ: DGA GFF TV
Nr kat.: 909705
lub podobny.

Certificates

Technical data

Klasa SPD	H{
Największe napięcie trwałej pracy DC (U_C )	24 V
Prąd znamionowy (I_L )	2 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	2,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Zakres częstotliwości	DC / 5-2400 MHz
Przyłączenie (wejście / wyjście)	gniazdo F / gniazdo F

Klasa SPD	H{
Największe napięcie trwałej pracy DC (U_C )	24 V
Prąd znamionowy (I_L )	2 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	2,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Napięciowy poziom ochrony przy I_impD1 (U_P )	≤ 230 V
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 300 V
Napięciowy poziom ochrony przy 1 kV/µs C3 (U_P )	≤ 60 V
Zakres częstotliwości	DC / 5-2400 MHz
Tłumienność wtrąceniowa 5-862 MHz typ.	1,7 dB
Tłumienność wtrąceniowa 862-2400 MHz typ.	1,9 dB
Tłumienność odbiciowa (5-8 MHz)	≥ 10 dB
Tłumienność odbiciowa (8-47 MHz)	≥ 14 dB
Tłumienność odbiciowa (47-2400 MHz)	≥ 18 dB (-1,5 dB/oktawę)
Tłumienność odbiciowa gniazda probierczego (5-47 MHz)	≥ 18 dB
Tłumienność gniazda probierczego po podłączeniu	20 dB
Tłumienność ekranu 5-300 MHz	≥ 85 dB
Tłumienność ekranu 300-470 MHz	≥ 80 dB
Tłumienność ekranu 470-1000 MHz	≥ 75 dB
Tłumienność ekranu 1000-2400 MHz	≥ 55 dB
Impedancja falowa (Z)	75 Ω
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy podłączonych przewodach)	IP 30
Montaż	szyna 35 mm zgodnie z EN 60715 lub montaż naścienny
Przyłączenie (wejście / wyjście)	gniazdo F / gniazdo F
Uziemienie przez	szyna lub przyłączenie śrubowe
Materiał obudowy	metal
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Akcesoria	2x wtyk F

Product 909705 was added to Notepad.

Go to Notepad

Product 909705 was added to the cart.

Go to Web-Shop

DGA FF5 TV

Pięciokanałowy ogranicznik przepięć do instalacji antenowych 75 Ω. Specjalne wykonanie do rozdzielaczy sygnału z anten satelitarnych oraz multiprzełączników. Ogranicznik spełnia wymagania dotyczące ekranowania klasy A zgodnie z normą EN 50083-2.
Zakres dostawy obejmuje materiał montażowy i przewód wyrównawczy.

1 Product

Part No. 909706 DGA FF5 TV

GTIN 4013364362437, Customs tariff No. (EU): 85363010, Gross weight: 284.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć DEHNgate DGA FF5 TV
Ogranicznik przepięć
o klasie SPD Typ 2 / P1
Pięciokanałowy DEHNgate do
koncentrycznych instalacji 75 Ω TV i SAT,
przetestowany zgodnie z EN 61643-21
Akcesoria montażowe w zestawie
Przyłącze wyrównania potencjałów na zewnątrz obudowy
Produkt klasy A
Największe napięcie trwałej pracy DC: 20 V
D1 Piorunowy prąd udarowy (10/350 µs): 0,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 2,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs): 10 kA
Zakres częstotliwości: 47-2200 MHz

Producent: DEHN
Typ: DGA FF5 TV
Nr kat.: 909706
lub podobny.

Certificates

Technical data

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_C )	20 V
Prąd znamionowy (I_L )	0,4 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	0,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	2,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Zakres częstotliwości	47-2200 MHz
Przyłączenie (wejście / wyjście)	gniazdo F / gniazdo F

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_C )	20 V
Prąd znamionowy (I_L )	0,4 A
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	0,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	2,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 500 V
Napięciowy poziom ochrony przy 1 kV/µs C3 (U_P )	≤ 120 V
Zakres częstotliwości	47-2200 MHz
Tłumienność wtrąceniowa 5-2200 MHz typ.	≤ 1 dB
Tłumienność wtrąceniowa 5-2400 MHz typ.	≤ 3 dB
Tłumienność przesłuchu zbliżnego 5-2400 MHz typ.	≥ 40 dB
Impedancja falowa (Z)	75 Ω
Zakres temperatury pracy (T_U )	-25°C ... +55°C
Stopień ochrony	IP 40
Montaż	ściana
Przyłączenie (wejście / wyjście)	gniazdo F / gniazdo F
Uziemienie przez	obudowa
Materiał obudowy	metal
Kolor	srebrny
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Akcesoria	śruby mocujące, kołki, przewód wyrównawczy

Product 909706 was added to Notepad.

Go to Notepad

Product 909706 was added to the cart.

Go to Web-Shop

DGA G

Ogranicznik przepięć z wbudowanym iskiernikiem gazowym z możliwością zdalnego zasilania. Specjalnie dostosowany do sieci WLAN wykonanych na bazie przewodów koncentrycznych oraz anten. Dostępny ze złączem SMA, BNC lub N do podłączenia przelotowego.

3 Products

Part No. 929039 DGA G SMA

GTIN 4013364135185, Customs tariff No. (EU): 85366910, Gross weight: 24.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć DEHNgate DGA G SMA
Ogranicznik przepięć
o klasie SPD typu 2
DEHNgate do koncentrycznych
instalacji antenowych 50 Ω,
przetestowany zgodnie z EN 61643-21.
Z możliwością zdalnego zasilania, uziemienie poprzez
przepust, z wbudowanym na stałe
koncentrycznym iskiernikiem gazowym
Największe napięcie trwałej pracy DC: 135 V
D1 Piorunowy prąd udarowy (10/350 µs): 1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 5 kA
Zakres częstotliwości: 0-5,8 GHz

Producent: DEHN
Typ: DGA G SMA
Nr kat.: 929039
lub podobny.

Certificates

Technical data

Klasa SPD	B
Największe napięcie trwałej pracy DC (U_C )	135 V
Prąd znamionowy (I_L )	2 A
Maksymalna zdolność przesyłowa	60 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Zakres częstotliwości	0-5,8 GHz
Przyłączenie	gniazdo SMA / wtyk SMA

Klasa SPD	B
Największe napięcie trwałej pracy DC (U_C )	135 V
Prąd znamionowy (I_L )	2 A
Maksymalna zdolność przesyłowa	60 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 700 V
Zakres częstotliwości	0-5,8 GHz
Tłumienność wtrąceniowa	≤ 0,2 dB
Tłumienność odbiciowa (DC - 3 GHz)	≥ 20 dB
Tłumienność odbiciowa (3 GHz-5,8 GHz)	≥ 18 dB
Impedancja falowa (Z)	50 Ω
Zakres temperatury pracy (T_U )	-40°C ... +85°C
Stopień ochrony (przy podłączonych przewodach)	IP 65
Przyłączenie	gniazdo SMA / wtyk SMA
Uziemienie przez	przepust z otworem Ø 11,2 mm
Materiał obudowy	pozłacany mosiądz
Kolor	złoty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21

Product 929039 was added to Notepad.

Go to Notepad

Product 929039 was added to the cart.

Go to Web-Shop

Part No. 929042 DGA G BNC

GTIN 4013364091030, Customs tariff No. (EU): 85366910, Gross weight: 39.20 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć DEHNgate DGA G BNC
Ogranicznik przepięć
o klasie SPD typu 2
DEHNgate do koncentrycznych
instalacji antenowych 50 Ω,
przetestowany zgodnie z EN 61643-21.
Z możliwością zdalnego zasilania, uziemienie poprzez
przepust, z wbudowanym na stałe
koncentrycznym iskiernikiem gazowym
Największe napięcie trwałej pracy DC: 135 V
D1 Piorunowy prąd udarowy (10/350 µs): 1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 5 kA
Zakres częstotliwości: 0-4 GHz

Producent: DEHN
Typ: DGA G BNC
Nr kat.: 929042
lub podobny.

Certificates

Technical data

Klasa SPD	B
Największe napięcie trwałej pracy DC (U_C )	135 V
Prąd znamionowy (I_L )	3,5 A
Maksymalna zdolność przesyłowa	25 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Zakres częstotliwości	0-4 GHz
Przyłączenie	gniazdo BNC / wtyk BNC

Klasa SPD	B
Największe napięcie trwałej pracy DC (U_C )	135 V
Prąd znamionowy (I_L )	3,5 A
Maksymalna zdolność przesyłowa	25 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 650 V
Zakres częstotliwości	0-4 GHz
Tłumienność wtrąceniowa	≤ 0,2 dB
Tłumienność odbiciowa (DC - 3 GHz)	≥ 20 dB
Tłumienność odbiciowa (3 GHz-4 GHz)	≥ 20 dB
Impedancja falowa (Z)	50 Ω
Zakres temperatury pracy (T_U )	-40°C ... +85°C
Stopień ochrony (przy podłączonych przewodach)	IP 20
Przyłączenie	gniazdo BNC / wtyk BNC
Uziemienie przez	przepust z otworem Ø 12,9 mm
Materiał obudowy	pozłacany mosiądz
Kolor	złoty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21

Product 929042 was added to Notepad.

Go to Notepad

Product 929042 was added to the cart.

Go to Web-Shop

Part No. 929044 DGA G N

GTIN 4013364091054, Customs tariff No. (EU): 85366910, Gross weight: 86.30 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Ogranicznik przepięć DEHNgate DGA G N
Ogranicznik przepięć
o klasie SPD typu 2
DEHNgate do koncentrycznych
instalacji antenowych 50 Ω,
przetestowany zgodnie z EN 61643-21.
Z możliwością zdalnego zasilania, uziemienie poprzez
przepust, z wbudowanym na stałe
koncentrycznym iskiernikiem gazowym
Największe napięcie trwałej pracy DC: 135 V
D1 Piorunowy prąd udarowy (10/350 µs): 1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 5 kA
Zakres częstotliwości: 0-5,8 GHz

Producent: DEHN
Typ: DGA G N
Nr kat.: 929044
lub podobny.

Certificates

Technical data

Klasa SPD	B
Największe napięcie trwałej pracy DC (U_C )	135 V
Prąd znamionowy (I_L )	6 A
Maksymalna zdolność przesyłowa	60 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Zakres częstotliwości	0-5,8 GHz
Przyłączenie	gniazdo N / wtyk N

Klasa SPD	B
Największe napięcie trwałej pracy DC (U_C )	135 V
Prąd znamionowy (I_L )	6 A
Maksymalna zdolność przesyłowa	60 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 650 V
Zakres częstotliwości	0-5,8 GHz
Tłumienność wtrąceniowa	≤ 0,2 dB
Tłumienność odbiciowa (DC - 5.6 GHz)	≥ 20 dB
Tłumienność odbiciowa (5,6 GHz-5,8 GHz)	≥ 18,5 dB
Impedancja falowa (Z)	50 Ω
Zakres temperatury pracy (T_U )	-40°C ... +85°C
Stopień ochrony (przy podłączonych przewodach)	IP 65
Przyłączenie	gniazdo N / wtyk N
Uziemienie przez	przepust z otworem Ø 16,2 mm)
Materiał obudowy	pozłacany mosiądz
Kolor	złoty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21

Product 929044 was added to Notepad.

Go to Notepad

Product 929044 was added to the cart.

Go to Web-Shop

DGA AG

Ogranicznik przepięć z możliwością zdalnego zasilania i wymiennym iskiernikiem gazowym. Doskonałe długoterminowe właściwości dla wysokich częstotliwości dzięki minimalnej erozji styków i dużej powierzchni styku iskiernika gazowego.

2 Products

Part No. 929043 DGA AG BNC

GTIN 4013364091047, Customs tariff No. (EU): 85366910, Gross weight: 89.60 g, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć DEHNgate DGA AG BNC
Ogranicznik przepięć
o klasie SPD typu 1
DEHNgate do koncentrycznych
instalacji antenowych 50 Ω,
przetestowany zgodnie z EN 61643-21.
Z możliwością zdalnego zasilania, uziemienie poprzez
Przepust, obudowa prowadząca na
wymienny iskiernik gazowy
Największe napięcie trwałej pracy DC: 180 V
D1 Piorunowy prąd udarowy (10/350 µs): 5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 20 kA
Zakres częstotliwości: 0-1 GHz

Producent: DEHN
Typ: DGA AG BNC
Nr kat.: 929043
lub podobny.

Certificates

Technical data

Klasa SPD	A
Największe napięcie trwałej pracy DC (U_C )	180 V
Prąd znamionowy (I_L )	3,5 A
Maksymalna zdolność przesyłowa	150 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Zakres częstotliwości	0-1 GHz
Przyłączenie	gniazdo BNC / wtyk BNC

Klasa SPD	A
Największe napięcie trwałej pracy DC (U_C )	180 V
Prąd znamionowy (I_L )	3,5 A
Maksymalna zdolność przesyłowa	150 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 850 V
Zakres częstotliwości	0-1 GHz
Tłumienność wtrąceniowa	< 0,1 dB
Tłumienność odbiciowa	≥ 19 dB
Impedancja falowa (Z)	50 Ω
Zakres temperatury pracy (T_U )	-40°C ... +85°C
Stopień ochrony	IP 20
Przyłączenie	gniazdo BNC / wtyk BNC
Uziemienie przez	przepust z otworem Ø 16,1 mm
Materiał obudowy	mosiądz uszlachetniony powierzchniowo warstwą trójmetalową
Kolor	metal bez pokrycia
Wymienny iskiernik gazowy	tak
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21

Product 929043 was added to Notepad.

Go to Notepad

Product 929043 was added to the cart.

Go to Web-Shop

Part No. 929045 DGA AG N

GTIN 4013364091061, Customs tariff No. (EU): 85366910, Gross weight: 266.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć DEHNgate DGA AG N
Ogranicznik przepięć
o klasie SPD typu 1
DEHNgate do koncentrycznych
instalacji antenowych 50 Ω,
przetestowany zgodnie z EN 61643-21.
Z możliwością zdalnego zasilania, uziemienie poprzez
Przepust lub śruba uziemiająca,
obudowa prowadząca na wymienny
iskiernik gazowy
Największe napięcie trwałej pracy DC: 180 V
D1 Piorunowy prąd udarowy (10/350 µs): 5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 20 kA
Zakres częstotliwości: 0-2,5 GHz

Producent: DEHN
Typ: DGA AG N
Nr kat.: 929045
lub podobny.

Certificates

Technical data

Klasa SPD	A
Największe napięcie trwałej pracy DC (U_C )	180 V
Prąd znamionowy (I_L )	6 A
Maksymalna zdolność przesyłowa	150 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Zakres częstotliwości	0-2,5 GHz
Przyłączenie	gniazdo N / wtyk N

Klasa SPD	A
Największe napięcie trwałej pracy DC (U_C )	180 V
Prąd znamionowy (I_L )	6 A
Maksymalna zdolność przesyłowa	150 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 850 V
Zakres częstotliwości	0-2,5 GHz
Tłumienność wtrąceniowa	< 0,2 dB
Tłumienność odbiciowa	≥ 20 dB
Impedancja falowa (Z)	50 Ω
Zakres temperatury pracy (T_U )	-40°C ... +85°C
Stopień ochrony	IP 65
Przyłączenie	gniazdo N / wtyk N
Uziemienie przez	przepust z otworem Ø 16,1 mm lub śruba uziemiająca
Materiał obudowy	mosiądz uszlachetniony powierzchniowo warstwą trójmetalową
Kolor	metal bez pokrycia
Wymienny iskiernik gazowy	tak
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21

Product 929045 was added to Notepad.

Go to Notepad

Product 929045 was added to the cart.

Go to Web-Shop

DGA LG

Ogranicznik z możliwością zdalnego zasilania w połączonej technologii iskiernik/ćwierćfala do zastosowań wieloczęstotliwościowych (systemy multicarrier), ponieważ minimalizuje intermodulację pasywną. W szczególności do zastosowań szerokopasmowych we wszystkich usługach 4+3G i LTE.

1 Product

Part No. 929146 DGA LG 7 16 MFA

GTIN 4013364157156, Customs tariff No. (EU): 85366910, Gross weight: 493.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Ogranicznik przepięć DEHNgate DGA LG 7 16 MFA
Ogranicznik przepięć
o klasie SPD typu 1
DEHNgate do koncentrycznych
instalacji antenowych 50 Ω,
przetestowany zgodnie z EN 61643-21.
Z możliwością zdalnego zasilania, wykonany w oparciu o
niewymagającą konserwacji technologię ćwierćfalową
specjalnie do zastosowań multi-carrier,
do usług 3+4G oraz LTE.
Największe napięcie trwałej pracy DC: 65 V
D1 Piorunowy prąd udarowy (10/350 µs): 5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 20 kA
Zakres częstotliwości: 690 MHz-2,7 GHz

Producent: DEHN
Typ: DGA LG 7 16 MFA
Nr kat.: 929146
lub podobny.

Certificates

Technical data

Klasa SPD	A
Największe napięcie trwałej pracy DC (U_C )	65 V
Prąd znamionowy (I_L )	13 A
Maksymalna zdolność przesyłowa	1500 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Zakres częstotliwości	690 MHz-2,7 GHz
Przyłączenie	gniazdo 7/16 / wtyk 7/16

Klasa SPD	A
Największe napięcie trwałej pracy DC (U_C )	65 V
Prąd znamionowy (I_L )	13 A
Maksymalna zdolność przesyłowa	1500 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 800 V
Zakres częstotliwości	690 MHz-2,7 GHz
Tłumienność wtrąceniowa	≤ 0,1 dB
Tłumienność odbiciowa	≥ 28 dB
Impedancja falowa (Z)	50 Ω
Intermodulacja	średnio -160 dBc @ 2*43 dBm
Zakres temperatury pracy (T_U )	-40°C ... +85°C
Stopień ochrony	IP 67
Przyłączenie	gniazdo 7/16 / wtyk 7/16
Uziemienie przez	przepust z otworem Ø 29,5 mm) lub śruba uziemiająca M8
Materiał obudowy	mosiądz uszlachetniony powierzchniowo warstwą trójmetalową
Kolor	metal bez pokrycia
Wymienny iskiernik gazowy	tak
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21

Product 929146 was added to Notepad.

Go to Notepad

Product 929146 was added to the cart.

Go to Web-Shop

DGA L4

Kombinowany ogranicznik przepięć w niewymagającej konserwacji technologii ćwierćfalowej do zastosowań wieloczęstotliwościowych (instalacji multicarrier). Ograniczniki mogą również odprowadzać wysokie częściowe prądy piorunowe. Bez możliwości zasilania zdalnego, ponieważ ogranicznik przepięć sygnałów o niskiej częstotliwości stanowi zwarcie galwaniczne. W szczególności do zastosowań szerokopasmowych we wszystkich usługach 4+3G i LTE.

2 Products

Part No. 929047 DGA L4 7 16 S

GTIN 4013364091085, Customs tariff No. (EU): 85366910, Gross weight: 467.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć DEHNgate DGA L4 7 16 S
Ogranicznik kombinowany
o klasie SPD Typ 1 / P1
DEHNgate do koncentrycznych
instalacji antenowych 50 Ω,
przetestowany zgodnie z EN 61643-21.
Skonstruowany w oparciu o niewymagającą konserwacji
technologię ćwiećfalową o bardzo niskiej
tłumienności intermodulacji. Długotrwała
odporność za sprawą gniazda CuBe i
bezniklowej metalicznej powłoki trójskładnikowej.
Uziemienie przez śrubę uziemiającą.
Największe napięcie trwałej pracy DC: 0 V
D1 Piorunowy prąd udarowy (10/350 µs): 25 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 50 kA
Zakres częstotliwości: 380-512 MHz

Producent: DEHN
Typ: DGA L4 7 16 S
Nr kat.: 929047
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	0 V
Prąd znamionowy (I_L )	0 A
Maksymalna zdolność przesyłowa	3000 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	25 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	50 kA
Zakres częstotliwości	380-512 MHz
Przyłączenie	gniazdo 7/16 / wtyk 7/16

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	0 V
Prąd znamionowy (I_L )	0 A
Maksymalna zdolność przesyłowa	3000 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	25 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	50 kA
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 130 V
Zakres częstotliwości	380-512 MHz
Tłumienność wtrąceniowa	< 0,1 dB
Tłumienność odbiciowa	≥ 20 dB
Impedancja falowa (Z)	50 Ω
Zakres temperatury pracy (T_U )	-40°C ... +85°C
Stopień ochrony	IP 65
Przyłączenie	gniazdo 7/16 / wtyk 7/16
Uziemienie przez	śruba uziemiająca
Materiał obudowy	mosiądz uszlachetniony powierzchniowo warstwą trójmetalową
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21

Product 929047 was added to Notepad.

Go to Notepad

Product 929047 was added to the cart.

Go to Web-Shop

Part No. 929148 DGA L4 7 16 MFA

GTIN 4013364157163, Customs tariff No. (EU): 85366910, Gross weight: 476.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć DEHNgate DGA L4 7 16 MFA
Ogranicznik kombinowany
o klasie SPD Typ 1 / P1
DEHNgate do koncentrycznych
instalacji antenowych 50 Ω,
przetestowany zgodnie z EN 61643-21.
Skonstruowany w oparciu o niewymagającą konserwacji
technologię ćwierćfalową specjalnie
do zastosowań multi-carrier,
z minimalną intermodulacją pasywną.
W szczególności do zastosowań szerokopasmowych we wszystkich
usługach 3+4G oraz LTE
Uziemienie poprzez przepust
lub śrubę uziemiającą.
Największe napięcie trwałej pracy DC: 0 V
D1 Piorunowy prąd udarowy (10/350 µs): 40 kA
C2 Znamionowy prąd wyładowczy (8/20 µs): 80 kA
Zakres częstotliwości: 690 MHz-2,7 GHz

Producent: DEHN
Typ: DGA L4 7 16 MFA
Nr kat.: 929148
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	0 V
Prąd znamionowy (I_L )	0 A
Maksymalna zdolność przesyłowa	1500 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	40 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	80 kA
Zakres częstotliwości	690 MHz-2,7 GHz
Przyłączenie	gniazdo 7/16 / wtyk 7/16

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	0 V
Prąd znamionowy (I_L )	0 A
Maksymalna zdolność przesyłowa	1500 W
D1 Piorunowy prąd udarowy (10/350 µs) (I_imp )	40 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) (I_n )	80 kA
Napięciowy poziom ochrony przy I_nC2 (U_P )	≤ 300 V
Zakres częstotliwości	690 MHz-2,7 GHz
Tłumienność wtrąceniowa	< 0,1 dB
Tłumienność odbiciowa	≥ 28 dB
Impedancja falowa (Z)	50 Ω
Intermodulacja	średnio -160 dBc @ 2*43 dBm
Zakres temperatury pracy (T_U )	-40°C ... +85°C
Stopień ochrony	IP 67
Przyłączenie	gniazdo 7/16 / wtyk 7/16
Uziemienie przez	przepust z otworem Ø 29,5 mm) lub śruba uziemiająca M8
Materiał obudowy	mosiądz uszlachetniony powierzchniowo warstwą trójmetalową
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21

Product 929148 was added to Notepad.

Go to Notepad

Product 929148 was added to the cart.

Go to Web-Shop

DEHNgate – ograniczniki do połączeń koncentrycznych

Details

DGA BNC VC

Part No. 909710 DGA BNC VCD

You are not authorized to download 909710.stp

You are not authorized to download 909710.igs

You are not authorized to download 909710.jt

You are not authorized to download 909710.dwg

You are not authorized to download 909710m_E.dxf

You are not authorized to download DEHN.909710.wspak

You are not authorized to download DEHN.909710.edz

Product 909710 was added to Notepad.

Product 909710 was added to the cart.

Part No. 909711 DGA BNC VCID

You are not authorized to download 909710.stp

You are not authorized to download 909710.igs

You are not authorized to download 909710.jt

You are not authorized to download 909710.dwg

You are not authorized to download 909710m_E.dxf

You are not authorized to download DEHN.909711.wspak

You are not authorized to download DEHN.909711.edz

Product 909711 was added to Notepad.

Product 909711 was added to the cart.

DGA TV

Part No. 909703 DGA FF TV

Product 909703 was added to Notepad.

Product 909703 was added to the cart.

Part No. 909704 DGA GF TV

Product 909704 was added to Notepad.

Product 909704 was added to the cart.

Part No. 909705 DGA GFF TV

You are not authorized to download 909705.stp

You are not authorized to download 909705.igs

You are not authorized to download 909705.jt

You are not authorized to download 909705.dwg

You are not authorized to download 909703_909704_909705m_E.dxf

Product 909705 was added to Notepad.

Product 909705 was added to the cart.

DGA FF5 TV

Part No. 909706 DGA FF5 TV

You are not authorized to download 909706.stp

You are not authorized to download 909706.igs

You are not authorized to download 909706.jt

You are not authorized to download 909706.dwg

You are not authorized to download 909706.dxf

You are not authorized to download DEHN.909706.wspak

You are not authorized to download DEHN.909706.edz

Product 909706 was added to Notepad.

Product 909706 was added to the cart.

DGA G

Part No. 929039 DGA G SMA

You are not authorized to download 929039.stp

You are not authorized to download 929039.igs

You are not authorized to download 929039.jt

You are not authorized to download 929039.dwg

You are not authorized to download 929039m_D.dxf

You are not authorized to download DEHN.929039.wspak

You are not authorized to download DEHN.929039.edz

Product 929039 was added to Notepad.

Product 929039 was added to the cart.

Part No. 929042 DGA G BNC

You are not authorized to download 929042.stp

You are not authorized to download 929042.igs

You are not authorized to download 929042.jt

You are not authorized to download 929042.dwg

You are not authorized to download 929042m_D.dxf

You are not authorized to download DEHN.929042.wspak

You are not authorized to download DEHN.929042.edz

Product 929042 was added to Notepad.

Product 929042 was added to the cart.

Part No. 929044 DGA G N

You are not authorized to download 929044.stp

You are not authorized to download 929044.igs

You are not authorized to download 929044.jt

You are not authorized to download 929044.dwg

You are not authorized to download 929044m_D.dxf

You are not authorized to download DEHN.929044.wspak

You are not authorized to download DEHN.929044.edz

Product 929044 was added to Notepad.

Product 929044 was added to the cart.
