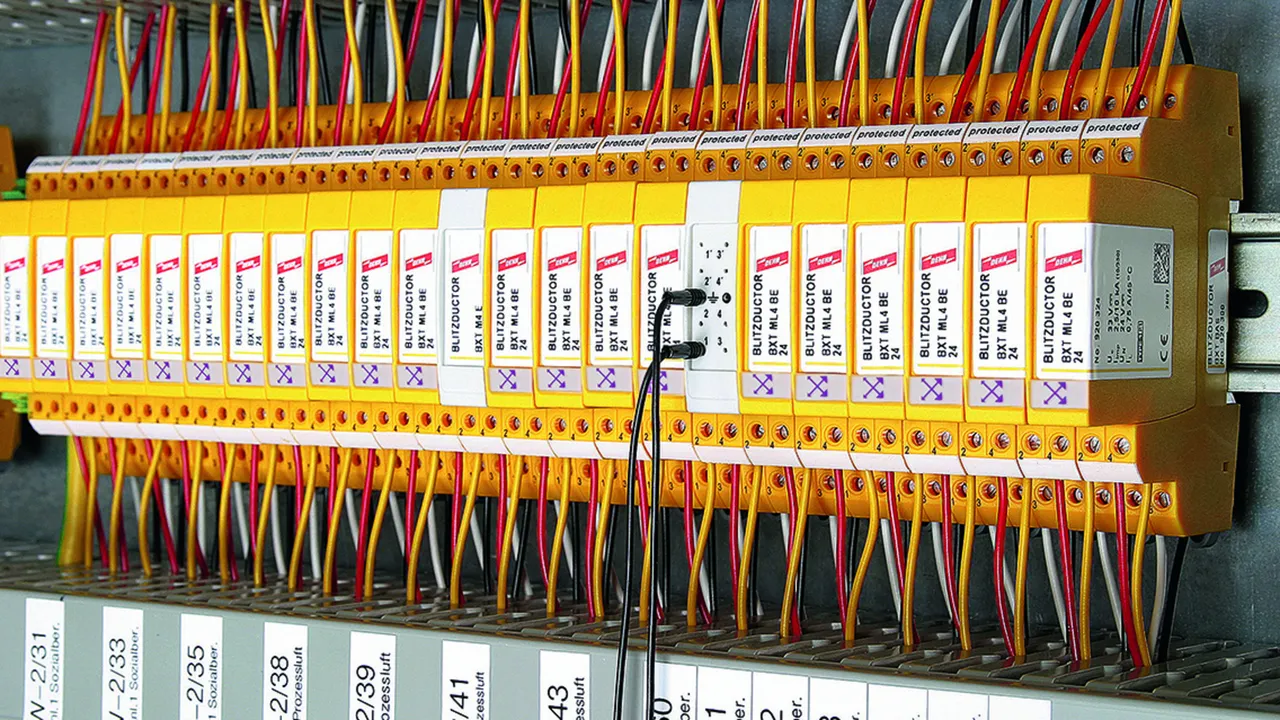

BLITZDUCTOR XT – moduły ochronne

Kombinowany ogranicznik przepięć

maksymalna zdolność odprowadzania prądów wyładowczych dla interfejsów 2-, 3- lub 4-biegunowych
wysoka zdolność odprowadzania prądów udarowych do 10 kA (10/350 µs)
niski napięciowy poziom ochrony zapewnia ochronę urządzeń końcowych

Wbudowany system nadzoru stanu LifeCheck

badanie stanu ogranicznika podczas jego pracy
wykrywanie ograniczników wstępnie uszkodzonych
niezawodna dostępność sygnału dzięki prewencyjnej wymianie ograniczników

Ogranicznik składający się z podstawy i modułu ochronnego

odporność na wstrząsy i wibracje zapewnia bezpieczną pracę ogranicznika
wszystkie elementy ochronne zabudowane w module
dwie uniwersalne podstawy: z rozłączeniem sygnału roboczego lub bez rozłączania
minimalne wymagania co do szerokości montażowej: 12 mm (2/3 modułu TE) wystarcza do ochrony 4 pojedynczych linii lub 2 par

Details

Dwuczęściowa budowa z uniwersalną podstawą i wymiennym modułem ochronnym dopasowanym do konkretnego zastosowania.

lorem ipsum — Dwuczęściowa budowa z uniwersalną podstawą i wymiennym modułem ochronnym dopasowanym do konkretnego zastosowania.

Wszystkie elementy ochronne zostały zabudowane w module wtykowym i są nadzorowane przez system LifeCheck.

Blokada modułu zapewnia ochronę przed wibracjami i odwrotną polaryzacją.

Zaciski sprężynowe EMC (wyposażenie dodatkowe) w celu zapewnienia stałego niskoomowego styku ekranu.

BXT ML4 B 180

Kompaktowy czterobiegunowy moduł ochronny z systemem LifeCheck do niemal wszystkich zastosowań. Do stosowania w połączeniu z dalszymi ogranicznikami przepięć Q lub kombinowanymi ogranicznikami przepięć o niższym lub równym poziomie napięcia. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920310 BXT ML4 B 180

GTIN 4013364109124, Customs tariff No. (EU): 85363010, Gross weight: 31.60 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do ograniczników przepięć z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML4 B 180
Moduł ochronny do ograniczników przepięć
klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i
skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony 4 pojedynczych linii
Z wbudowanym systemem monitorowania stanu LifeCheck do bezdotykowego
badania stanu ogranicznika, montaż
w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 180 V
Prąd znamionowy przy 45°C: 1,2 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 B 180
Nr kat.: 920310
lub podobny.

Certificates

Technical data

Klasa SPD	H
Największe napięcie trwałej pracy DC (U_C )	180 V
Prąd znamionowy przy 45°C (I_L )	1,2 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	0,4 Ω
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Więcej informacji na www.dehn.pl.

System monitorowania SPD	LifeCheck
Klasa SPD	H
Napięcie znamionowe (U_N )	180 V
Największe napięcie trwałej pracy DC (U_C )	180 V
Największe napięcie trwałej pracy AC (U_C )	127 V
Prąd znamionowy przy 45°C (I_L )	1,2 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 650 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	0,4 Ω
Pojemność własna linia-linia (C)	≤ 16 pF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*⁾ Więcej informacji na www.dehn.pl.

Product 920310 was added to Notepad.

Go to Notepad

Product 920310 was added to the cart.

Go to Web-Shop

BXT ML4 BE 5 – BE 180

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony 4 pojedynczych linii ze wspólnym potencjałem odniesienia oraz interfejsów niesymetrycznych. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

7 Products

Part No. 920320 BXT ML4 BE 5

GTIN 4013364109032, Customs tariff No. (EU): 85363010, Gross weight: 31.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BE 5
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony 4 pojedynczych linii.
Z wbudowanym systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 6 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE 5
Nr kat.: 920320
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	6 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	1,0 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	6 V
Największe napięcie trwałej pracy AC (U_C )	4,2 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 29 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 27 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 18 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 9 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	1,0 MHz
Pojemność własna linia-linia (C)	≤ 2,7 nF
Pojemność własna linia-PG (C)	≤ 5,4 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*⁾ Więcej informacji na www.dehn.pl

Product 920320 was added to Notepad.

Go to Notepad

Product 920320 was added to the cart.

Go to Web-Shop

Part No. 920322 BXT ML4 BE 12

GTIN 4013364109049, Customs tariff No. (EU): 85363010, Gross weight: 30.70 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BE 12
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony 4 pojedynczych linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 15 V
Prąd znamionowy przy 45°C: 0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE 12
Nr kat.: 920322
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	15 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-PG (f_G )	2,7 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	12 V
Największe napięcie trwałej pracy DC (U_C )	15 V
Największe napięcie trwałej pracy AC (U_C )	10,6 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 50 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 37 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 38 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 19 V
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-PG (f_G )	2,7 MHz
Pojemność własna linia-linia (C)	≤ 1,0 nF
Pojemność własna linia-PG (C)	≤ 2,0 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*⁾ Więcej informacji na www.dehn.pl

Product 920322 was added to Notepad.

Go to Notepad

Product 920322 was added to the cart.

Go to Web-Shop

Part No. 920324 BXT ML4 BE 24

GTIN 4013364109056, Customs tariff No. (EU): 85363010, Gross weight: 45.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BE 24
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony 4 pojedynczych linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 33 V
Prąd znamionowy przy 45°C: 0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE 24
Nr kat.: 920324
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	33 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-PG (f_G )	6,8 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	33 V
Największe napięcie trwałej pracy AC (U_C )	23,3 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 102 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 66 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 45 V
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-PG (f_G )	6,8 MHz
Pojemność własna linia-linia (C)	≤ 0,5 nF
Pojemność własna linia-PG (C)	≤ 1,0 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*⁾ Więcej informacji na www.dehn.pl

Product 920324 was added to Notepad.

Go to Notepad

Product 920324 was added to the cart.

Go to Web-Shop

Part No. 920336 BXT ML4 BE 36

GTIN 4013364118539, Customs tariff No. (EU): 85363010, Gross weight: 47.50 g, PU: 1.00 szt.

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BE 36
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22 do ochrony 4 pojedynczych linii.
Z wbudowanym systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 45 V
Prąd znamionowy przy 45°C: 1,8 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE 36
Nr kat.: 920336
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	45 V
Prąd znamionowy przy 45°C (I_L )	1,8 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	0,43 Ω
Częstotliwość graniczna linia-PG (f_G )	3,8 MHz
Certyfikaty	UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	36 V
Największe napięcie trwałej pracy DC (U_C )	45 V
Największe napięcie trwałej pracy AC (U_C )	31 V
Prąd znamionowy przy 45°C (I_L )	1,8 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 140 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 85 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 112 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 56 V
Impedancja szeregowa na linię	0,43 Ω
Częstotliwość graniczna linia-PG (f_G )	3,8 MHz
Pojemność własna linia-linia (C)	≤ 0,8 nF
Pojemność własna linia-PG (C)	≤ 1,6 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*⁾ Więcej informacji na www.dehn.pl

Product 920336 was added to Notepad.

Go to Notepad

Product 920336 was added to the cart.

Go to Web-Shop

Part No. 920325 BXT ML4 BE 48

GTIN 4013364109063, Customs tariff No. (EU): 85363010, Gross weight: 31.20 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BE 48
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony 4 pojedynczych linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 54 V
Prąd znamionowy przy 45°C: 0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE 48
Nr kat.: 920325
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	54 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-PG (f_G )	8,7 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	48 V
Największe napięcie trwałej pracy DC (U_C )	54 V
Największe napięcie trwałej pracy AC (U_C )	38,1 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 160 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 95 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 140 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 70 V
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-PG (f_G )	8,7 MHz
Pojemność własna linia-linia (C)	≤ 0,35 nF
Pojemność własna linia-PG (C)	≤ 0,7 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*⁾ Więcej informacji na www.dehn.pl

Product 920325 was added to Notepad.

Go to Notepad

Product 920325 was added to the cart.

Go to Web-Shop

Part No. 920326 BXT ML4 BE 60

GTIN 4013364109070, Customs tariff No. (EU): 85363010, Gross weight: 31.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BE 60
Moduł ochronny do ograniczników przepięć
klasa SPD Typ 2 / P1 BLITZDUCTOR SP,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony 4 pojedynczych linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 70 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE 60
Nr kat.: 920326
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	70 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	9,0 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	60 V
Największe napięcie trwałej pracy DC (U_C )	70 V
Największe napięcie trwałej pracy AC (U_C )	49,5 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 220 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 125 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 180 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 90 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	9,0 MHz
Pojemność własna linia-linia (C)	≤ 250 pF
Pojemność własna linia-PG (C)	≤ 500 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*⁾ Więcej informacji na www.dehn.pl

Product 920326 was added to Notepad.

Go to Notepad

Product 920326 was added to the cart.

Go to Web-Shop

Part No. 920327 BXT ML4 BE 180

GTIN 4013364109087, Customs tariff No. (EU): 85363010, Gross weight: 31.30 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BE 180
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P2 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony 4 pojedynczych linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 180 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE 180
Nr kat.: 920327
lub podobny.

Certificates

Technical data

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	180 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	25,0 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	L
Napięcie znamionowe (U_N )	180 V
Największe napięcie trwałej pracy DC (U_C )	180 V
Największe napięcie trwałej pracy AC (U_C )	127 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 520 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 300 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 500 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 250 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	25,0 MHz
Pojemność własna linia-linia (C)	≤ 120 pF
Pojemność własna linia-PG (C)	≤ 240 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*⁾ Więcej informacji na www.dehn.pl

Product 920327 was added to Notepad.

Go to Notepad

Product 920327 was added to the cart.

Go to Web-Shop

BXT ML4 BD 5 – BD 180

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony 2 par nieuziemionych interfejsów symetrycznych. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

6 Products

Part No. 920340 BXT ML4 BD 5

GTIN 4013364108967, Customs tariff No. (EU): 85363010, Gross weight: 30.10 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BD 5
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony dwóch par linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 6,0 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BD 5
Nr kat.: 920340
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	1,0 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Największe napięcie trwałej pracy AC (U_C )	4,2 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 25 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 9 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	1,0 MHz
Pojemność własna linia-linia (C)	≤ 5,4 nF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920340 was added to Notepad.

Go to Notepad

Product 920340 was added to the cart.

Go to Web-Shop

Part No. 920342 BXT ML4 BD 12

GTIN 4013364108974, Customs tariff No. (EU): 85363010, Gross weight: 30.30 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BD 12
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony dwóch par linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 15 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BD 12
Nr kat.: 920342
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	15 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	2,8 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	12 V
Największe napięcie trwałej pracy DC (U_C )	15 V
Największe napięcie trwałej pracy AC (U_C )	10,6 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 26 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 19 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	2,8 MHz
Pojemność własna linia-linia (C)	≤ 2,0 nF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920342 was added to Notepad.

Go to Notepad

Product 920342 was added to the cart.

Go to Web-Shop

Part No. 920344 BXT ML4 BD 24

GTIN 4013364108981, Customs tariff No. (EU): 85363010, Gross weight: 45.30 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BD 24
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22 do ochrony dwóch par linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 33 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BD 24
Nr kat.: 920344
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	33 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	7,8 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	33 V
Największe napięcie trwałej pracy AC (U_C )	23,3 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 52 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 45 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	7,8 MHz
Pojemność własna linia-linia (C)	≤ 1,0 nF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920344 was added to Notepad.

Go to Notepad

Product 920344 was added to the cart.

Go to Web-Shop

Part No. 920345 BXT ML4 BD 48

GTIN 4013364108998, Customs tariff No. (EU): 85363010, Gross weight: 30.50 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BD 48
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony dwóch par linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 54 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BD 48
Nr kat.: 920345
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	54 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	8,7 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	48 V
Największe napięcie trwałej pracy DC (U_C )	54 V
Największe napięcie trwałej pracy AC (U_C )	38,1 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 80 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 70 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	8,7 MHz
Pojemność własna linia-linia (C)	≤ 0,7 nF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920345 was added to Notepad.

Go to Notepad

Product 920345 was added to the cart.

Go to Web-Shop

Part No. 920346 BXT ML4 BD 60

GTIN 4013364109001, Customs tariff No. (EU): 85363010, Gross weight: 30.70 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BD 60
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony dwóch par linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 70 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BD 60
Nr kat.: 920346
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	70 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	11,0 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	60 V
Największe napięcie trwałej pracy DC (U_C )	70 V
Największe napięcie trwałej pracy AC (U_C )	49,5 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 110 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	11,0 MHz
Pojemność własna linia-linia (C)	≤ 500 pF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920346 was added to Notepad.

Go to Notepad

Product 920346 was added to the cart.

Go to Web-Shop

Part No. 920347 BXT ML4 BD 180

GTIN 4013364109018, Customs tariff No. (EU): 85363010, Gross weight: 30.50 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BD 180
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony dwóch par linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 180 V
Prąd znamionowy przy 45°C: 0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BD 180
Nr kat.: 920347
lub podobny.

Certificates

Technical data

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	180 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-linia (f_G )	25,0 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	L
Napięcie znamionowe (U_N )	180 V
Największe napięcie trwałej pracy DC (U_C )	180 V
Największe napięcie trwałej pracy AC (U_C )	127 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 270 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 250 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-linia (f_G )	25,0 MHz
Pojemność własna linia-linia (C)	≤ 240 pF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920347 was added to Notepad.

Go to Notepad

Product 920347 was added to the cart.

Go to Web-Shop

BXT ML4 BPD 24

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony 2 par linii 24 V DC. Może być również stosowany w instalacjach z uziemionymi biegunami ujemnymi. Wbudowane rezystory PTC pozwalają niezawodnie zresetować ogranicznik po wystąpieniu w obwodzie prądów zwarciowych do 40 A.

1 Product

Part No. 920314 BXT ML4 BPD 24

GTIN 4013364261396, Customs tariff No. (EU): 85363010, Gross weight: 39.66 g, PU: 1.00 szt.

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BPD 24
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD typ 1 /
P1 BLITZDUCTOR XT, przetestowany zgodnie z EN 61643-21 i
skoordynowany energetycznie według normy IEC 61643-22 do ochrony
2 par linii w sieciach 24 C DC. Może być również
stosowany w instalacjach z uziemionymi biegunami ujemnymi. Wbudowane rezystory PTC
jako zabezpieczenie nadprądowe do 40 A.
Stan ten jest sygnalizowany poprzez wbudowany system monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika. Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 33 V
Prąd znamionowy przy 70°C: 0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BPD 24
Nr kat.: 920314
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	33 V
Prąd znamionowy przy 70°C (I_L )	0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	typ. 10 Ω
Częstotliwość graniczna linia-linia (f_G )	4 MHz
Certyfikaty	SIL

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	33 V
Największe napięcie trwałej pracy AC (U_C )	23,3 V
Prąd znamionowy przy 70°C (I_L )	0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 55 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 650 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 45 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	typ. 10 Ω
Częstotliwość graniczna linia-linia (f_G )	4 MHz
Pojemność własna linia-linia (C)	≤ 1,0 nF
Pojemność własna linia-PG (C)	≤ 15 pF
Zakres temperatury pracy (T_U )	-40°C ... +70°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	SIL

Product 920314 was added to Notepad.

Go to Notepad

Product 920314 was added to the cart.

Go to Web-Shop

BXT ML4 BC 5 / 24

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony maksymalnie 4 nieuziemionych pojedynczych linii ze wspólnym potencjałem odniesienia. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

2 Products

Part No. 920350 BXT ML4 BC 5

GTIN 4013364109131, Customs tariff No. (EU): 85363010, Gross weight: 30.60 g, PU: 1.00 szt.

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML4 BC 5
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22 do ochrony do ochrony 4 nieuziemionych pojedynczych linii ze wspólnym potencjałem odniesienia. Z wbudowanym systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 6,0 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BC 5
Nr kat.: 920350
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	1,0 MHz
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Największe napięcie trwałej pracy AC (U_C )	4,2 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 25 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 9 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	1,0 MHz
Pojemność własna linia-linia (C)	≤ 5,4 nF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920350 was added to Notepad.

Go to Notepad

Product 920350 was added to the cart.

Go to Web-Shop

Part No. 920354 BXT ML4 BC 24

GTIN 4013364109148, Customs tariff No. (EU): 85363010, Gross weight: 30.90 g, PU: 1.00 szt.

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML4 BC 24
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22 do ochrony 4 nieuziemionych pojedynczych linii ze wspólnym potencjałem odniesienia. Z wbudowanym systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 33 V
Prąd znamionowy przy 45°C: 0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BC 24
Nr kat.: 920354
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	33 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-linia (f_G )	5,7 MHz
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	33 V
Największe napięcie trwałej pracy AC (U_C )	23,3 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 55 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 45 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-linia (f_G )	5,7 MHz
Pojemność własna linia-linia (C)	≤ 1,0 nF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920354 was added to Notepad.

Go to Notepad

Product 920354 was added to the cart.

Go to Web-Shop

BXT ML4 BE C 12 / 24

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony 2 par interfejsów symetrycznych z diodą zabezpieczającą na wejściu, pętli prądowych (TTY) i wejść optoelektronicznych. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

2 Products

Part No. 920362 BXT ML4 BE C 12

GTIN 4013364120587, Customs tariff No. (EU): 85363010, Gross weight: 31.20 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML4 BE C 12
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT, czterobiegunowy,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22
do ochrony interfejsów symetrycznych z obwodem diody z obwodem diody zabezpieczającej na wejściu,
pętli prądowych i wejść optoelektronicznych
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 15 V
Prąd znamionowy przy 80°C: 0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE C 12
Nr kat.: 920362
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	15 V
Prąd znamionowy przy 80°C (I_L )	0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	13,8 Ω
Częstotliwość graniczna linia-PG (f_G )	0,85 MHz
Certyfikaty	ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	12 V
Największe napięcie trwałej pracy DC (U_C )	15 V
Największe napięcie trwałej pracy AC (U_C )	10,6 V
Prąd znamionowy przy 80°C (I_L )	0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 30 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 35 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 19 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 19 V
Impedancja szeregowa na linię	13,8 Ω
Częstotliwość graniczna linia-PG (f_G )	0,85 MHz
Pojemność własna linia-linia (C)	≤ 3,2 nF
Pojemność własna linia-PG (C)	≤ 3,2 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920362 was added to Notepad.

Go to Notepad

Product 920362 was added to the cart.

Go to Web-Shop

Part No. 920364 BXT ML4 BE C 24

GTIN 4013364109155, Customs tariff No. (EU): 85363010, Gross weight: 31.70 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML4 BE C 24
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT, czterobiegunowy,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22
do ochrony interfejsów symetrycznych z obwodem diody z obwodem diody zabezpieczającej na wejściu,
pętli prądowych i wejść optoelektronicznych
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 33 V
Prąd znamionowy przy 80°C: 0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE C 24
Nr kat.: 920364
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	33 V
Prąd znamionowy przy 80°C (I_L )	0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	28,8 Ω
Częstotliwość graniczna linia-PG (f_G )	1,7 MHz
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	33 V
Największe napięcie trwałej pracy AC (U_C )	23,3 V
Prąd znamionowy przy 80°C (I_L )	0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 52 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 66 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 45 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 45 V
Impedancja szeregowa na linię	28,8 Ω
Częstotliwość graniczna linia-PG (f_G )	1,7 MHz
Pojemność własna linia-linia (C)	≤ 1,5 nF
Pojemność własna linia-PG (C)	≤ 1,5 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920364 was added to Notepad.

Go to Notepad

Product 920364 was added to the cart.

Go to Web-Shop

BXT ML4 BE HF 5

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony 4 pojedynczych linii ze wspólnym potencjałem odniesienia oraz linii szybkiej transmisji danych bez separacji galwanicznej. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920370 BXT ML4 BE HF 5

GTIN 4013364109117, Customs tariff No. (EU): 85363010, Gross weight: 31.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML4 BE HF 5
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22,
do ochrony dwóch par linii. Do linii szybkiej transmisji danych.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 6,0 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE HF 5
Nr kat.: 920370
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	100,0 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Największe napięcie trwałej pracy AC (U_C )	4,2 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 26 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 40 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 11 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 11 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	100,0 MHz
Pojemność własna linia-linia (C)	≤ 20 pF
Pojemność własna linia-PG (C)	≤ 25 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920370 was added to Notepad.

Go to Notepad

Product 920370 was added to the cart.

Go to Web-Shop

BXT ML4 BD HF 5 / 24

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony dwóch par nieuziemionych systemów magistralnych szybkiej transmisji danych lub transmisji sygnału wideo. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

2 Products

Part No. 920371 BXT ML4 BD HF 5

GTIN 4013364109094, Customs tariff No. (EU): 85363010, Gross weight: 30.80 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML4 BD HF 5
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i
skoordynowany energetycznie według normy
IEC 61643-22 do ochrony dwóch
par linii. Do linii szybkiej transmisji danych.
Z wbudowanym systemem monitorowania stanu LifeCheck do bezdotykowego
badania stanu ogranicznika. Montaż
w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 6,0 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BD HF 5
Nr kat.: 920371
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	100,0 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Największe napięcie trwałej pracy AC (U_C )	4,2 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 25 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 11 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	100,0 MHz
Pojemność własna linia-linia (C)	≤ 25 pF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920371 was added to Notepad.

Go to Notepad

Product 920371 was added to the cart.

Go to Web-Shop

Part No. 920375 BXT ML4 BD HF 24

GTIN 4013364109100, Customs tariff No. (EU): 85363010, Gross weight: 31.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML4 BD HF 24
Moduł ochronny do kombinowanych ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i
skoordynowany energetycznie według normy
IEC 61643-22 do ochrony dwóch
par linii. Do linii szybkiej transmisji danych.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 33 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BD HF 24
Nr kat.: 920375
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	33 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	100,0 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	33 V
Największe napięcie trwałej pracy AC (U_C )	23,3 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 65 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 47 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	100,0 MHz
Pojemność własna linia-linia (C)	≤ 25 pF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920375 was added to Notepad.

Go to Notepad

Product 920375 was added to the cart.

Go to Web-Shop

BXT ML4 MY 110 / 250

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony czterech linii interfejsów wielożyłowych. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

2 Products

Part No. 920388 BXT ML4 MY 110

GTIN 4013364137370, Customs tariff No. (EU): 85363010, Gross weight: 34.70 g, PU: 1.00 szt.

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML4 MY 110
Moduł ochronny do ograniczników przepięć
o klasie SPD Typ 2 / P2 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie
według normy IEC 61643-22 do ochrony dwóch symetrycznych
interfejsów z separacją galwaniczną. Z wbudowanym
system monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika. Montaż
w podstawach BXT BAS / BSP BAS 4.
Prąd znamionowy przy 80°C: 3,0 A

Producent: DEHN
Typ: BXT ML4 MY 110
Nr kat.: 920388
lub podobny.

Certificates

Technical data

Klasa SPD	U
Największe napięcie trwałej pracy DC linia-linia (U_C )	170 V
Największe napięcie trwałej pracy DC linia-PG (U_C )	85 V
Prąd znamionowy przy 80°C (I_L )	3,0 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Częstotliwość graniczna linia-linia (f_G )	4,5 MHz
Certyfikaty	SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	U
Napięcie znamionowe (U_N )	110 V
Największe napięcie trwałej pracy DC linia-linia (U_C )	170 V
Największe napięcie trwałej pracy DC linia-PG (U_C )	85 V
Największe napięcie trwałej pracy AC linia-linia (U_C )	120 V
Największe napięcie trwałej pracy AC linia-PG (U_C )	60 V
Prąd znamionowy przy 80°C (I_L )	3,0 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	2,5 kA
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 300 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 700 V
Częstotliwość graniczna linia-linia (f_G )	4,5 MHz
Pojemność własna linia-linia (C)	≤ 1,5 nF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	SIL
Klasyfikacja SIL	do SIL3 *)
*) Więcej informacji na www.dehn.pl

Product 920388 was added to Notepad.

Go to Notepad

Product 920388 was added to the cart.

Go to Web-Shop

Part No. 920389 BXT ML4 MY 250

GTIN 4013364118447, Customs tariff No. (EU): 85363010, Gross weight: 36.70 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML4 MY 250
Moduł ochronny do ograniczników przepięć o klasie SPD Typ 2 / P3 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22
do ochrony dwóch interfejsów symetrycznych z separacją galwaniczną.
Z wbudowanym systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Prąd znamionowy przy 80°C: 3,0 A

Producent: DEHN
Typ: BXT ML4 MY 250
Nr kat.: 920389
lub podobny.

Certificates

Technical data

Klasa SPD	V
Największe napięcie trwałej pracy DC linia-linia (U_C )	620 V
Największe napięcie trwałej pracy DC linia-PG (U_C )	320 V
Prąd znamionowy przy 80°C (I_L )	3,0 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Częstotliwość graniczna linia-linia (f_G )	20,0 MHz
Certyfikaty	SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	V
Napięcie znamionowe (U_N )	250 V
Największe napięcie trwałej pracy DC linia-linia (U_C )	620 V
Największe napięcie trwałej pracy DC linia-PG (U_C )	320 V
Największe napięcie trwałej pracy AC linia-linia (U_C )	500 V
Największe napięcie trwałej pracy AC linia-PG (U_C )	250 V
Prąd znamionowy przy 80°C (I_L )	3,0 A
Całkowity piorunowy prąd udarowy (10/350 µs)	1,2 kA
Piorunowy prąd udarowy (10/350 µs) na linię	0,3 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	2,5 kA
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 1100 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 1200 V
Częstotliwość graniczna linia-linia (f_G )	20,0 MHz
Pojemność własna linia-linia (C)	≤ 300 pF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	SIL
Klasyfikacja SIL	do SIL3 *)
*) Więcej informacji na www.dehn.pl

Product 920389 was added to Notepad.

Go to Notepad

Product 920389 was added to the cart.

Go to Web-Shop

BXT ML4 BE BD 24

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony 2 pojedynczych linii ze wspólnym potencjałem odniesienia oraz interfejsów niesymetrycznych i jednej pary nieuziemionych interfejsów symetrycznych. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920334 BXT ML4 BE BD 24

GTIN 4013364152229, Customs tariff No. (EU): 85363010, Gross weight: 29.59 g, PU: 1.00 szt.

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML4 BE BD 24
Moduł ochronny do ograniczników przepięć
Klasa SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie
według normy IEC 61643-22 do ochrony dwóch pojedynczych linii
ze wspólnym potencjałem odniesienia oraz niesymetrycznych
interfejsów i jednej pary linii nieuziemionych
interfejsów symetrycznych. Z wbudowanym
system monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika. Montaż
w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 33 V
Prąd znamionowy przy 45°C: 0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML4 BE BD 24
Nr kat.: 920334
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	33 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	33 V
Największe napięcie trwałej pracy AC (U_C )	23,3 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia 1-linia 2 przy I_impD1 (U_P )	≤ 102 V
Napięciowy poziom ochrony linia 1,2-PG przy I_impD1 (U_P )	≤ 66 V
Napięciowy poziom ochrony linia 3-linia 4 przy I_impD1 (U_P )	≤ 52 V
Napięciowy poziom ochrony linia 3,4-PG at I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia 1-linia 2 przy 1 kV/µs C3 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia 1,2-PG przy 1 kV/µs C3 (U_P )	≤ 45 V
Napięciowy poziom ochrony linia 3-linia 4 przy 1 kV/µs C3 (U_P )	≤ 45 V
Napięciowy poziom ochrony linia 3,4-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa linia 1, 2	1,8 Ω
Impedancja szeregowa linia 3,4	1,0 Ω
Częstotliwość graniczna linia 1,2 (f_G )	6,8 MHz
Częstotliwość graniczna linia 3,4 (f_G )	7,8 MHz
Pojemność własna linia 1-linia 2 (C)	≤ 0,5 pF
Pojemność własna linia 1,2-PG / linia 3-linia 4 (C)	≤ 1,0 nF
Pojemność własna linia 3,4-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21

Product 920334 was added to Notepad.

Go to Notepad

Product 920334 was added to the cart.

Go to Web-Shop

BXT ML2 BD 180

Kompaktowy moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck RFID do ochrony 1 pary linii nieuziemionych interfejsów symetrycznych. Jeśli system monitorowania stanu LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920247 BXT ML2 BD 180

GTIN 4013364116078, Customs tariff No. (EU): 85363010, Gross weight: 49.60 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML2 BD 180
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P2 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie
według normy IEC 61643-22 do ochrony jednej pary linii.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 180 V
Prąd znamionowy przy 45°C: 0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 5 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML2 BD 180
Nr kat.: 920247
lub podobny.

Certificates

Technical data

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	180 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-linia (f_G )	25,0 MHz
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	L
Napięcie znamionowe (U_N )	180 V
Największe napięcie trwałej pracy DC (U_C )	180 V
Największe napięcie trwałej pracy AC (U_C )	127 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 270 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 250 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-linia (f_G )	25,0 MHz
Pojemność własna linia-linia (C)	≤ 240 pF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920247 was added to Notepad.

Go to Notepad

Product 920247 was added to the cart.

Go to Web-Shop

BXT ML2 BD S 5 – BD S 48

Kompaktowy moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck RFID do ochrony 1 pary linii nieuziemionych interfejsów symetrycznych, opcjonalnie z bezpośrednim lub pośrednim uziemieniem ekranu. Jeśli system monitorowania stanu LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

4 Products

Part No. 920240 BXT ML2 BD S 5

GTIN 4013364118348, Customs tariff No. (EU): 85363010, Gross weight: 27.50 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML2 BD 5
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22,
do ochrony jednej pary linii, opcjonalnie z bezpośrednim lub pośrednim uziemieniem ekranu.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 6,0 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML2 BD S 5
Nr kat.: 920240
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	1,0 MHz
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Największe napięcie trwałej pracy AC (U_C )	4,2 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 25 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 9 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	1,0 MHz
Pojemność własna linia-linia (C)	≤ 5,4 nF
Pojemność własna linia-PG (C)	≤ 25 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920240 was added to Notepad.

Go to Notepad

Product 920240 was added to the cart.

Go to Web-Shop

Part No. 920242 BXT ML2 BD S 12

GTIN 4013364118362, Customs tariff No. (EU): 85363010, Gross weight: 27.60 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML2 BD 12
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22,
do ochrony jednej pary linii, opcjonalnie z bezpośrednim lub pośrednim uziemieniem ekranu.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 15 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML2 BD S 12
Nr kat.: 920242
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	15 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	2,8 MHz
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	12 V
Największe napięcie trwałej pracy DC (U_C )	15 V
Największe napięcie trwałej pracy AC (U_C )	10,6 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 26 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 19 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	2,8 MHz
Pojemność własna linia-linia (C)	≤ 2,0 nF
Pojemność własna linia-PG (C)	≤ 25 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920242 was added to Notepad.

Go to Notepad

Product 920242 was added to the cart.

Go to Web-Shop

Part No. 920244 BXT ML2 BD S 24

GTIN 4013364117792, Customs tariff No. (EU): 85363010, Gross weight: 27.80 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML2 BD 24
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22
do ochrony jednej pary linii, opcjonalnie z bezpośrednim lub pośrednim uziemieniem ekranu.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 33 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML2 BD S 24
Nr kat.: 920244
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	33 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	7,8 MHz
Certyfikaty	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	33 V
Największe napięcie trwałej pracy AC (U_C )	23,3 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 52 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 45 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	7,8 MHz
Pojemność własna linia-linia (C)	≤ 1,0 nF
Pojemność własna linia-PG (C)	≤ 25 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920244 was added to Notepad.

Go to Notepad

Product 920244 was added to the cart.

Go to Web-Shop

Part No. 920245 BXT ML2 BD S 48

GTIN 4013364118386, Customs tariff No. (EU): 85363010, Gross weight: 43.20 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML2 BD 48
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22
do ochrony jednej pary linii, opcjonalnie z bezpośrednim lub pośrednim uziemieniem ekranu.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 54 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML2 BD S 48
Nr kat.: 920245
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	54 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	8,7 MHz
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	48 V
Największe napięcie trwałej pracy DC (U_C )	54 V
Największe napięcie trwałej pracy AC (U_C )	38,1 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 80 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 70 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	8,7 MHz
Pojemność własna linia-linia (C)	≤ 0,7 nF
Pojemność własna linia-PG (C)	≤ 25 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920245 was added to Notepad.

Go to Notepad

Product 920245 was added to the cart.

Go to Web-Shop

BXT ML2 BE S 5 – BE S 48

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony dwóch pojedynczych linii ze wspólnym potencjałem odniesienia oraz interfejsów niesymetrycznych, z bezpośrednim lub pośrednim uziemieniem ekranu. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

5 Products

Part No. 920220 BXT ML2 BE S 5

GTIN 4013364118331, Customs tariff No. (EU): 85363010, Gross weight: 43.40 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML2 BE S 5
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22
do ochrony 2 pojedynczych linii, opcjonalnie z bezpośrednim lub pośrednim uziemieniem ekranu.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 6,0 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML2 BE S 5
Nr kat.: 920220
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	1,0 MHz
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Największe napięcie trwałej pracy AC (U_C )	4,2 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 29 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 27 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 18 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 9 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	1,0 MHz
Pojemność własna linia-linia (C)	≤ 2,7 nF
Pojemność własna linia-PG (C)	≤ 5,4 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920220 was added to Notepad.

Go to Notepad

Product 920220 was added to the cart.

Go to Web-Shop

Part No. 920222 BXT ML2 BE S 12

GTIN 4013364118355, Customs tariff No. (EU): 85363010, Gross weight: 27.90 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML2 BE S 12
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22
do ochrony 2 pojedynczych linii, opcjonalnie z bezpośrednim lub pośrednim uziemieniem ekranu.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 15 V
Prąd znamionowy przy 45°C: 0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML2 BE S 12
Nr kat.: 920222
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	15 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-PG (f_G )	2,7 MHz
Certyfikaty	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	12 V
Największe napięcie trwałej pracy DC (U_C )	15 V
Największe napięcie trwałej pracy AC (U_C )	10,6 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 50 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 37 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 38 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 19 V
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-PG (f_G )	2,7 MHz
Pojemność własna linia-linia (C)	≤ 1,0 nF
Pojemność własna linia-PG (C)	≤ 2,0 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920222 was added to Notepad.

Go to Notepad

Product 920222 was added to the cart.

Go to Web-Shop

Part No. 920224 BXT ML2 BE S 24

GTIN 4013364117785, Customs tariff No. (EU): 85363010, Gross weight: 44.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML2 BE S 24
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22
do ochrony 2 pojedynczych linii, opcjonalnie z bezpośrednim lub pośrednim uziemieniem ekranu.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 33 V
Prąd znamionowy przy 45°C: 0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML2 BE S 24
Nr kat.: 920224
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	33 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-PG (f_G )	6,8 MHz
Certyfikaty	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	33 V
Największe napięcie trwałej pracy AC (U_C )	23,3 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 102 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 66 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 45 V
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-PG (f_G )	6,8 MHz
Pojemność własna linia-linia (C)	≤ 0,5 nF
Pojemność własna linia-PG (C)	≤ 1,0 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920224 was added to Notepad.

Go to Notepad

Product 920224 was added to the cart.

Go to Web-Shop

Part No. 920226 BXT ML2 BE S 36

GTIN 4013364142121, Customs tariff No. (EU): 85363010, Gross weight: 30.10 g, PU: 1.00 szt.

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML2 BE S 36
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22
do ochrony 2 pojedynczych linii, opcjonalnie z bezpośrednim lub pośrednim uziemieniem ekranu.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 45 V
Prąd znamionowy przy 45°C: 1,8 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML2 BE S 36
Nr kat.: 920226
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	45 V
Prąd znamionowy przy 45°C (I_L )	1,8 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	0,43 Ω
Częstotliwość graniczna linia-PG (f_G )	3,8 MHz
Certyfikaty	UL 497B, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	36 V
Największe napięcie trwałej pracy DC (U_C )	45 V
Największe napięcie trwałej pracy AC (U_C )	31 V
Prąd znamionowy przy 45°C (I_L )	1,8 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 140 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 85 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 112 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 56 V
Impedancja szeregowa na linię	0,43 Ω
Częstotliwość graniczna linia-PG (f_G )	3,8 MHz
Pojemność własna linia-linia (C)	≤ 0,8 nF
Pojemność własna linia-PG (C)	≤ 1,6 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, SIL
Klasyfikacja SIL	do SIL3 *)
*) Więcej informacji na www.dehn.pl

Product 920226 was added to Notepad.

Go to Notepad

Product 920226 was added to the cart.

Go to Web-Shop

Part No. 920225 BXT ML2 BE S 48

GTIN 4013364118379, Customs tariff No. (EU): 85363010, Gross weight: 27.60 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML2 BE S 48
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22
do ochrony 2 pojedynczych linii, opcjonalnie z bezpośrednim lub pośrednim uziemieniem ekranu.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 54 V
Prąd znamionowy przy 45°C: 0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML2 BE S 48
Nr kat.: 920225
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	54 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-PG (f_G )	8,7 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	48 V
Największe napięcie trwałej pracy DC (U_C )	54 V
Największe napięcie trwałej pracy AC (U_C )	38,1 V
Prąd znamionowy przy 45°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 160 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 95 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 140 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 70 V
Impedancja szeregowa na linię	1,8 Ω
Częstotliwość graniczna linia-PG (f_G )	8,7 MHz
Pojemność własna linia-linia (C)	≤ 0,35 nF
Pojemność własna linia-PG (C)	≤ 0,7 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920225 was added to Notepad.

Go to Notepad

Product 920225 was added to the cart.

Go to Web-Shop

BXT ML2 BE HFS 5

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony jednej pary linii szybkiej transmisji danych bez separacji galwanicznej, z bezpośrednim lub pośrednim uziemieniem ekranu. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920270 BXT ML2 BE HFS 5

GTIN 4013364117549, Customs tariff No. (EU): 85363010, Gross weight: 28.60 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML2 BE HFS 5
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22
do ochrony 2 pojedynczych linii, opcjonalnie z bezpośrednim lub pośrednim uziemieniem ekranu.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 6,0 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML2 BE HFS 5
Nr kat.: 920270
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	100,0 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Największe napięcie trwałej pracy AC (U_C )	4,2 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 26 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 40 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 11 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 11 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-PG (f_G )	100,0 MHz
Pojemność własna linia-linia (C)	≤ 20 pF
Pojemność własna linia-PG (C)	≤ 30 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920270 was added to Notepad.

Go to Notepad

Product 920270 was added to the cart.

Go to Web-Shop

BXT ML2 BD HFS 5

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony jednej pary nieuziemionych systemów magistralnych szybkiej transmisji danych lub transmisji sygnału wideo, z bezpośrednim lub pośrednim uziemieniem ekranu. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920271 BXT ML2 BD HFS 5

GTIN 4013364117556, Customs tariff No. (EU): 85363010, Gross weight: 28.60 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML2 BD HFS 5
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22
do ochrony jednej pary linii.
Do linii szybkiej transmisji danych, opcjonalnie z bezpośrednim lub pośrednim uziemieniem ekranu.
Z wbudowanym systemem monitorowania stanu do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 6,0 V
Prąd znamionowy przy 45°C: 1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML2 BD HFS 5
Nr kat.: 920271
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	100,0 MHz
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	6,0 V
Największe napięcie trwałej pracy AC (U_C )	4,2 V
Prąd znamionowy przy 45°C (I_L )	1,0 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 25 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 11 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	1,0 Ω
Częstotliwość graniczna linia-linia (f_G )	100,0 MHz
Pojemność własna linia-linia (C)	≤ 25 pF
Pojemność własna linia-PG (C)	≤ 25 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920271 was added to Notepad.

Go to Notepad

Product 920271 was added to the cart.

Go to Web-Shop

BXT ML2 B 180

Kompaktowy dwubiegunowy moduł ochronny, z systemem LifeCheck i uziemieniem ekranu, do niemal wszystkich zastosowań. Do stosowania razem zainstalowanym za nim ogranicznikiem Q lub kombinowanym ogranicznikiem przepięć o niższym lub takim samym poziomie napięcia. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920211 BXT ML2 B 180

GTIN 4013364120570, Customs tariff No. (EU): 85363010, Gross weight: 30.40 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do ograniczników przepięć z systemem monitorowania danych LifeCheck BLITZDUCTOR XT BXT ML2 B 180
Moduł ochronny do ograniczników przepięć o klasie SPD Typ 1, BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22
do ochrony 2 pojedynczych linii. Z wbudowanym systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 180 V
Prąd znamionowy przy 45°C: 1,2 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML2 B 180
Nr kat.: 920211
lub podobny.

Certificates

Technical data

Klasa SPD	H
Największe napięcie trwałej pracy DC (U_C )	180 V
Prąd znamionowy przy 45°C (I_L )	1,2 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	0,4 Ω
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	H
Napięcie znamionowe (U_N )	180 V
Największe napięcie trwałej pracy DC (U_C )	180 V
Największe napięcie trwałej pracy AC (U_C )	127 V
Prąd znamionowy przy 45°C (I_L )	1,2 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 650 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	0,4 Ω
Pojemność własna linia-linia (C)	≤ 16 pF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920211 was added to Notepad.

Go to Notepad

Product 920211 was added to the cart.

Go to Web-Shop

BXT ML2 BD DL S 15

Kompaktowy moduł ochronny do ograniczników kombinowanych, z systemem LifeCheck, do ochrony jednej pary nieuziemionych interfejsów symetrycznych, który spełnia wymagania magistrali Dupline, z bezpośrednim lub pośrednim uziemieniem ekranu. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920243 BXT ML2 BD DL S 15

GTIN 4013364126732, Customs tariff No. (EU): 85363010, Gross weight: 28.30 g, PU: 1.00 szt.

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT BXT ML2 BD DL S 15
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD
Typ 1 / P1 Przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie według normy IEC 61643-22
do ochrony jednej pary linii interfejsów symetrycznych, jest
dopasowany do magistrali Dupline, opcjonalnie z bezpośrednim lub pośrednim uziemieniem ekranu.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 17 V
Prąd znamionowy przy 70°C: 0,4 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT ML2 BD DL S 15
Nr kat.: 920243
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	17 V
Prąd znamionowy przy 70°C (I_L )	0,4 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	2,2 Ω
Częstotliwość graniczna linia-linia (f_G )	2,7 MHz
Certyfikaty	ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	M
Napięcie znamionowe (U_N )	15 V
Największe napięcie trwałej pracy DC (U_C )	17 V
Największe napięcie trwałej pracy AC (U_C )	12 V
Prąd znamionowy przy 70°C (I_L )	0,4 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 30 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 24 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Impedancja szeregowa na linię	2,2 Ω
Częstotliwość graniczna linia-linia (f_G )	2,7 MHz
Pojemność własna linia-linia (C)	≤ 1,9 nF
Pojemność własna linia-PG (C)	≤ 25 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	ATEX, IECEx, CSA & USA Hazloc, SIL
Klasyfikacja SIL	do SIL3 *)
Certyfikaty ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Certyfikaty IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Certyfikaty CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Certyfikaty CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001155
*) Więcej informacji na www.dehn.pl

Product 920243 was added to Notepad.

Go to Notepad

Product 920243 was added to the cart.

Go to Web-Shop

BXT ML2 MY 250

Kompaktowy moduł ochronny do ograniczników przepięć, z systemem LifeCheck, do ochrony dwóch linii interfejsów wielożyłowych do 250 V AC. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920289 BXT ML2 MY 250

GTIN 4013364135840, Customs tariff No. (EU): 85363010, Gross weight: 29.20 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Moduł do ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT ML2 MY 250
Moduł ochronny do ograniczników przepięć o klasie SPD Typ 2 / P3 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony jednego interfejsu symetrycznego z separacją galwaniczną.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Prąd znamionowy przy 80°C: 3,0 A

Producent: DEHN
Typ: BXT ML2 MY 250
Nr kat.: 920289
lub podobny.

Certificates

Technical data

Klasa SPD	V
Największe napięcie trwałej pracy DC linia-linia (U_C )	620 V
Największe napięcie trwałej pracy DC linia-PG (U_C )	320 V
Prąd znamionowy przy 80°C (I_L )	3,0 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Częstotliwość graniczna linia-linia (f_G )	20,0 MHz
Certyfikaty	SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	V
Napięcie znamionowe (U_N )	250 V
Największe napięcie trwałej pracy DC linia-linia (U_C )	620 V
Największe napięcie trwałej pracy DC linia-PG (U_C )	320 V
Największe napięcie trwałej pracy AC linia-linia (U_C )	500 V
Największe napięcie trwałej pracy AC linia-PG (U_C )	250 V
Prąd znamionowy przy 80°C (I_L )	3,0 A
Całkowity piorunowy prąd udarowy (10/350 µs)	0,6 kA
Piorunowy prąd udarowy (10/350 µs) na linię	0,3 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	2,5 kA
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 1100 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 1200 V
Częstotliwość graniczna linia-linia (f_G )	20,0 MHz
Pojemność własna linia-linia (C)	≤ 300 pF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	SIL
Klasyfikacja SIL	do SIL3 *)
*) Więcej informacji na www.dehn.pl

Product 920289 was added to Notepad.

Go to Notepad

Product 920289 was added to the cart.

Go to Web-Shop

BXT ML2 MY E 110

Kompaktowy moduł ochronny do ograniczników przepięć, z systemem LifeCheck, do ochrony dwóch par interfejsów wielożyłowych. Jeśli system LifeCheck wykryje przeciążenie termiczne lub elektryczne, ogranicznik należy wymienić. Stan ten jest sygnalizowany bezdotykowo do czytnika DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920288 BXT ML2 MY E 110

GTIN 4013364137363, Customs tariff No. (EU): 85363010, Gross weight: 31.60 g, PU: 1.00 szt.

Images

Additional information

CAD files

Moduł do ograniczników przepięć, z systemem monitorowania stanu LifeCheck BLITZDUCTOR XT ML2 MY E 110
Moduł ochronny do ograniczników przepięć o klasie SPD Typ 2 / P2 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie zgodnie z
IEC 61643-22 do ochrony dwóch interfejsów symetrycznych z separacją galwaniczną.
z systemem monitorowania stanu LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Prąd znamionowy przy 80°C: 3,0 A

Producent: DEHN
Typ: BXT ML2 MY E 110
Nr kat.: 920288
lub podobny.

Certificates

Technical data

Klasa SPD	U
Największe napięcie trwałej pracy DC linia-linia (U_C )	170 V
Największe napięcie trwałej pracy DC linia-PG (U_C )	85 V
Prąd znamionowy przy 80°C (I_L )	3,0 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Impedancja szeregowa na linię	0 Ω
Częstotliwość graniczna linia-linia (f_G )	4,5 MHz
Certyfikaty	SIL
*) Więcej informacji na www.dehn.pl

System monitorowania SPD	LifeCheck
Klasa SPD	U
Napięcie znamionowe (U_N )	110 V
Największe napięcie trwałej pracy DC linia-linia (U_C )	170 V
Największe napięcie trwałej pracy DC linia-PG (U_C )	85 V
Największe napięcie trwałej pracy AC linia-linia (U_C )	120 V
Największe napięcie trwałej pracy AC linia-PG (U_C )	60 V
Prąd znamionowy przy 80°C (I_L )	3,0 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	2,5 kA
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 300 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 700 V
Impedancja szeregowa na linię	0 Ω
Częstotliwość graniczna linia-linia (f_G )	4,5 MHz
Pojemność własna linia-linia (C)	≤ 1,5 nF
Pojemność własna linia-PG (C)	≤ 25 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w	podstawa BXT BAS / BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	SIL
Klasyfikacja SIL	do SIL3 *)
*) Więcej informacji na www.dehn.pl

Product 920288 was added to Notepad.

Go to Notepad

Product 920288 was added to the cart.

Go to Web-Shop

BXT M2 BD HC5A 24

Kompaktowy moduł do kombinowanych ograniczników przepięć do ochrony 1 pary linii nieuziemionych interfejsów symetrycznych. Moduł jest dopasowany do interfejsów stałoprądowych o prądzie do 5 A do sterownika siłowników z napędem silnikowym o wysokich prądach rozruchowych i roboczych.

1 Product

Part No. 920296 BXT M2 BD HC5A 24

GTIN 4013364340015, Customs tariff No. (EU): 85363010, Gross weight: 28.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Moduł do kombinowanych ograniczników przepięć BLITZDUCTOR XT BXT M2 BD HC5A 24
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 BLITZDUCTOR XT,
przetestowany zgodnie z EN 61643-21 i skoordynowany energetycznie
według normy IEC 61643-22 do ochrony jednej pary linii.
Montaż w podstawach BXT BAS / BSP BAS 4.
Największe napięcie trwałej pracy DC: 36 V
Prąd znamionowy: 5 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 5 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA

Producent: DEHN
Typ: BXT M2 BD HC5A 24
Nr kat.: 920296
lub podobny.

Certificates

Technical data

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	36 V
Prąd znamionowy (I_L )	5 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	0 Ω
Częstotliwość graniczna linia-linia (f_G )	1,56 MHz
Certyfikaty	SIL
*) Więcej informacji na www.dehn.pl

Klasa SPD	M
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	36 V
Największe napięcie trwałej pracy AC (U_C )	25,5 V
Prąd znamionowy (I_L )	5 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 240 V
Napięciowy poziom ochrony linia-PG przy I_impD1 (U_P )	≤ 650 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 150 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 600 V
Impedancja szeregowa na linię	0 Ω
Częstotliwość graniczna linia-linia (f_G )	1,56 MHz
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (przy module umieszczonym w podstawie)	IP 20
Montaż w (do I_L = 3 A)	podstawa BXT BAS
Montaż w (do I_L = 5 A)	podstawa BSP BAS 4
Uziemienie przez	podstawa BXT BAS / BSP BAS 4
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	SIL
Klasyfikacja SIL	do SIL3 *)
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	< 600 V
*) Więcej informacji na www.dehn.pl

Product 920296 was added to Notepad.

Go to Notepad

Product 920296 was added to the cart.

Go to Web-Shop

BLITZDUCTOR XT – moduły ochronne

Details

BXT ML4 B 180

Part No. 920310 BXT ML4 B 180

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920310.wspak

You are not authorized to download DEHN.920310.edz

Product 920310 was added to Notepad.

Product 920310 was added to the cart.

BXT ML4 BE 5 – BE 180

Part No. 920320 BXT ML4 BE 5

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920320.wspak

You are not authorized to download DEHN.920320.edz

Product 920320 was added to Notepad.

Product 920320 was added to the cart.

Part No. 920322 BXT ML4 BE 12

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920322.wspak

You are not authorized to download DEHN.920322.edz

Product 920322 was added to Notepad.

Product 920322 was added to the cart.

Part No. 920324 BXT ML4 BE 24

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920324.wspak

You are not authorized to download 920324_eplan.zip

Product 920324 was added to Notepad.

Product 920324 was added to the cart.

Part No. 920336 BXT ML4 BE 36

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920336.wspak

You are not authorized to download DEHN.920336.edz

Product 920336 was added to Notepad.

Product 920336 was added to the cart.

Part No. 920325 BXT ML4 BE 48

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920325.wspak

You are not authorized to download DEHN.920325.edz

Product 920325 was added to Notepad.

Product 920325 was added to the cart.

Part No. 920326 BXT ML4 BE 60

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920326.wspak

You are not authorized to download DEHN.920326.edz

Product 920326 was added to Notepad.

Product 920326 was added to the cart.

Part No. 920327 BXT ML4 BE 180

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf
