DEHNprotector

Ochrona przepięciowa z układem kontrolnym i odłączającym
Optyczny wskaźnik działania (zielony) i optyczny wskaźnik uszkodzenia (czerwony)

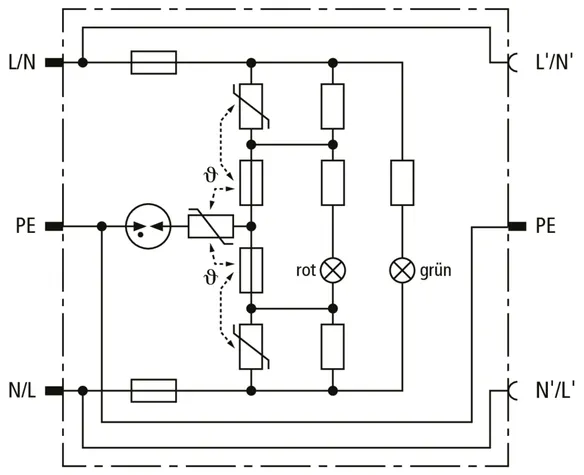

Zwiększone bezpieczeństwo dzięki odpornemu na błędy obwodowi ochronnemu Y

Details

DPRO 230-Protector

Adapter z ochroną przepięciową i wbudowanym zabezpieczeniem przed dziećmi.

1 Product

Part No. 909230 DPRO 230

GTIN 4013364117686, Customs tariff No. (EU): 85363010, Gross weight: 239.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information

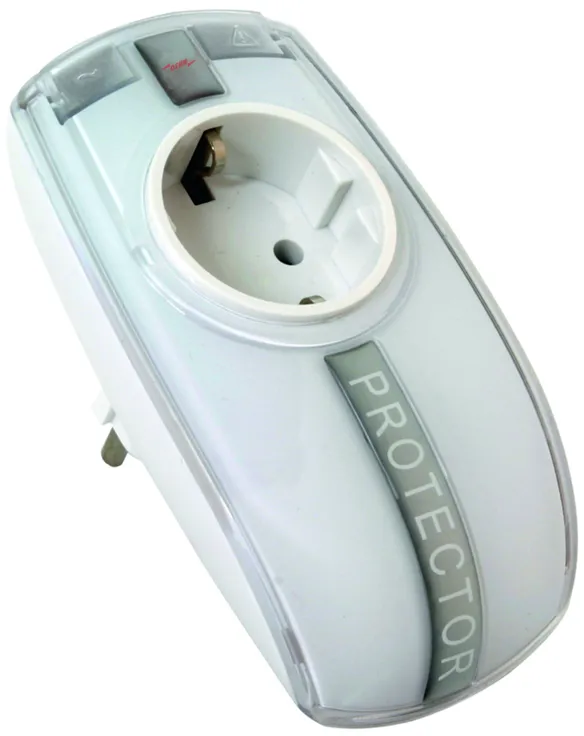

Adapter z ochroną przepięciową DEHNprotector 230
Adapter z ochroną przepięciową do ochrony instalacji zasilającej
urządzeń elektronicznych przed przepięciami przejściowymi
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
optyczny wskaźnik działania/uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Całkowity prąd wyładowczy: 5 kA
Maksymalny bezpiecznik dodatkowy:
16 A gG lub B 16 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DPRO 230
Nr kat.: 909230
lub podobny.

Certificates

Technical data

Ogranicznik przepięć wg PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1350 / ≤ 1500 V
Maksymalny bezpiecznik dodatkowy	B 16 A
Wskaźnik uszkodzenia	czerwone światło
Wskaźnik działania	zielone światło

Ogranicznik przepięć wg PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd obciążenia AC (I_L )	16 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Udar kombinowany (U_OC )	6 kV
Udar kombinowany [L+N-PE] (U_OC_total )	10 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1350 / ≤ 1500 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	B 16 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	1 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	335 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	440 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L+N-PE] (U_T) – cecha	1200 V + U_REF / 200 ms – bezpieczne uszkodzenie
Wskaźnik uszkodzenia	czerwone światło
Wskaźnik działania	zielone światło
Liczba portów	1
Zakres temperatury pracy (T_U )	-25°C ... +40°C
Montaż	gniazdo sieciowe z uziemieniem DIN 49440 / DIN 49441 (schuko)
Materiał obudowy	termoplast, biel alpejska, UL 94 V-2
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20

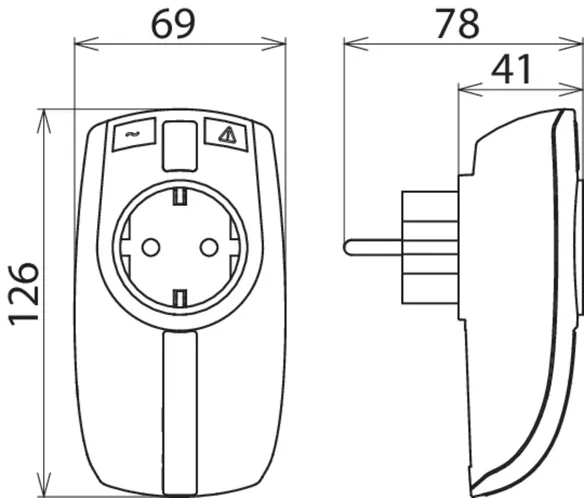

Wymiary	126 x 69 x 41 mm
