SPS-Protector

Kombinacja ochrony przepięciowej i filtra
Ochrona przepięciowa z układem kontrolnym i odłączającym
Filtr przeciwzakłóceniowy chroni wrażliwą elektronikę przemysłową przed symetrycznymi i asymetrycznymi zakłóceniami o wysokiej częstotliwości
Montaż w obudowie ekranowanej
Optyczny wskaźnik działania (zielony) i bezpotencjałowy zestyk zdalnej sygnalizacji (zestyk rozwierny) do sygnalizacji uszkodzenia

Details

SPS-Protector

Ogranicznik przepięć z filtrem przeciwzakłóceniowym do jednofazowych instalacji 230 V w układzie TT i TN.; ze zdalną sygnalizacją stanu przez bezpotencjałowy zestyk przełączny.

1 Product

Part No. 912253 SPS PRO

GTIN 4013364068360, Customs tariff No. (EU): 85363010, Gross weight: 603.70 g, PU: 1.00 szt.

Images

Additional information

CAD files

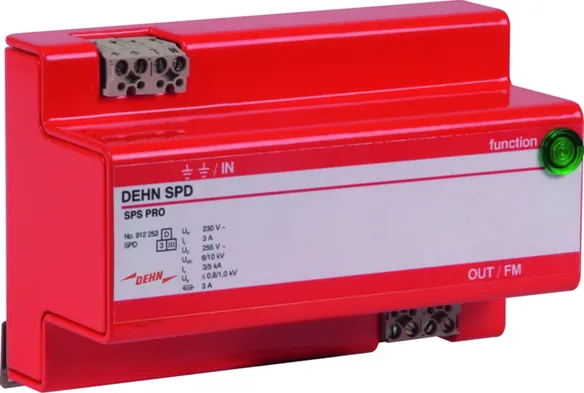

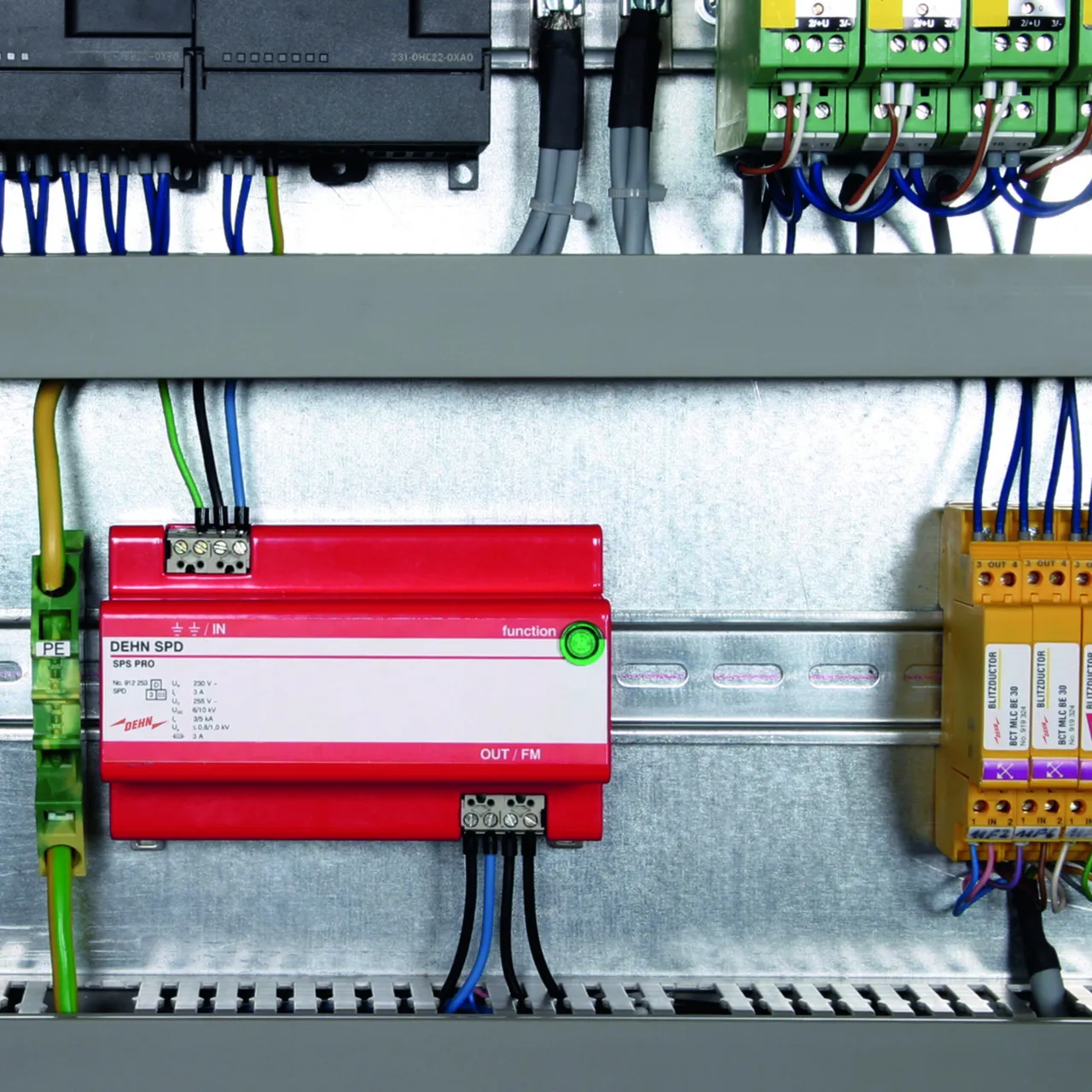

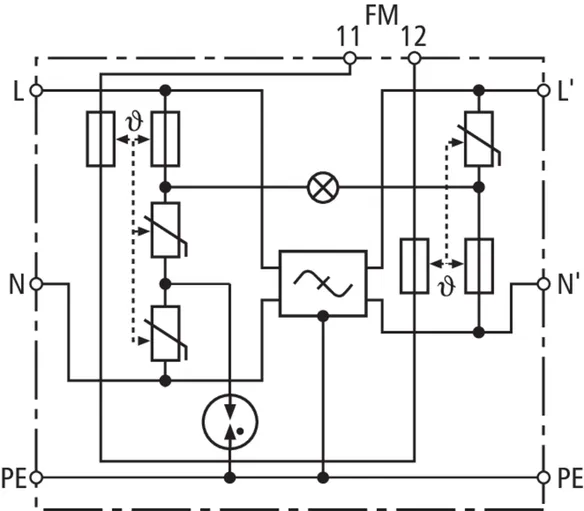

Ogranicznik przepięć z filtrem przeciwzakłóceniowym SPS PRO
2-biegunowy ogranicznik przepięć do ochrony
instalacji zasilającej urządzeń elektronicznych przed przepięciami przejściowymi
oraz zakłóceniami wysokich częstotliwości
Szerokość 7 modułów
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
Wskaźnik działania zielony,
Wskaźnik uszkodzenia: Styk do sygnalizacji zdalnej

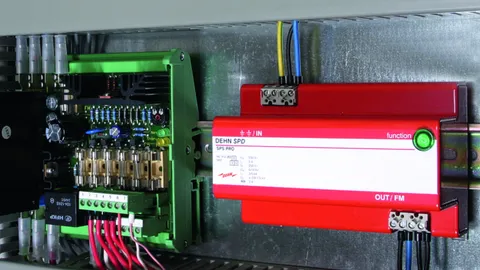

Montaż w obudowie ekranowanej
Filtr sieciowy zgodny z DIN VDE 0565 część 3
Największe napięcie trwałej pracy: 255 V AC
Całkowity prąd wyładowczy: 5 kA
Napięciowy poziom ochrony (L-N): <= 0,8 kV
Znamionowy prąd obciążenia: 3 A AC
Tłumienie przy f = 1 MHZ sym./asym. >= 73 dB / >= 45 dB
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: SPS PRO
Nr kat.: 912253
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd obciążenia AC (I_L )	3 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 800 / ≤ 1000 V
Rodzaj zestyku zdalnej sygnalizacji	zestyk rozwierny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd obciążenia AC (I_L )	3 A
Spadek napięcia w procentach [L'-N'/L-N] przy U_C/I_L (∆U)	≤ 1,6 %
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Udar kombinowany (U_OC )	6 kV
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 800 / ≤ 1000 V
Udar kombinowany [L+N-PE] (U_OC_total )	10 kV
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	1 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L/N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	335 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	440 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L+N-PE] (U_T) – cecha	1200 V + U_REF / 200 ms – bezpieczne uszkodzenie
Wskaźnik działania	zielone światło włączone
Wskaźnik uszkodzenia	zielone światło wyłączone
Liczba portów	2
Zakres temperatury pracy (T_U )	-10°C ... +40°C
Przekrój przewodów (min.)	0,14 mm²drut / wielodrutowo / linka
Przekrój przewodów (maks.)	2,5 mm²drut / wielodrutowo / linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	aluminium, malowanie proszkowe na czerwono
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20

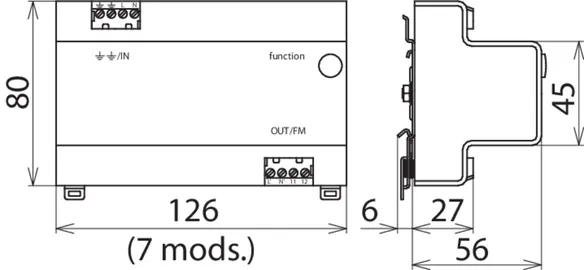

Szerokość montażowa	7 modułów, DIN 43880
Rodzaj zestyku zdalnej sygnalizacji	zestyk rozwierny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Filtr sieciowy	zgodnie z DIN VDE 0565-3
Tłumienie zakłóceń symetrycznych przy f = 1 MHz	≥ 73 dB
Tłumienie zakłóceń niesymetrycznych przy f = 1 MHz	≥ 45 dB
