DEHNrail modular, wielobiegunowy

Czterobiegunowy ogranicznik przepięć składający się z podstawy i wymiennego modułu ochronnego
Wysoka zdolność odprowadzania prądów udarowych dzięki zastosowaniu skutecznej kombinacji warystorów z tlenku cynku i iskierników
Koordynacja energetyczna do innych ograniczników z rodziny Red/Line
Wskaźnik działania / uszkodzenia w postaci zielonego / czerwonego znacznika w okienku kontrolnym
Łatwa wymiana modułów bez używania narzędzi poprzez zastosowanie rygla blokującego z przyciskiem zwalniającym moduł
Znamionowy prąd obciążenia 25 A
Odporność na wstrząsy i wibracje zgodnie z normą EN 60068-2

Details

DEHNrail M 4P ... (FM)

Czterobiegunowy ogranicznik przepięć składający się z podstawy i wymiennego modułu ochronnego do systemów 230/400 V; w wykonaniu FM z bezpotencjałowym stykiem zdalnej sygnalizacji.

2 Products

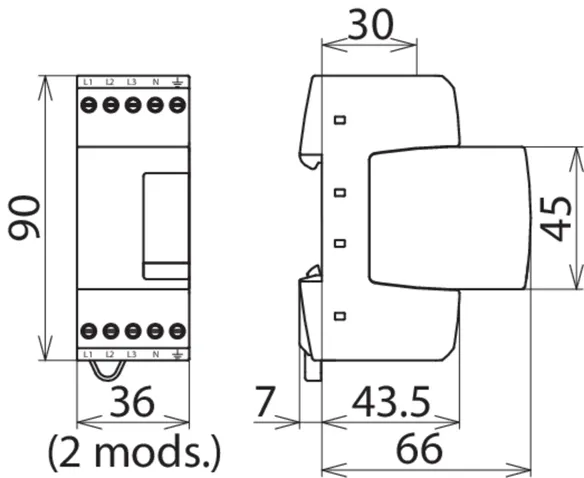

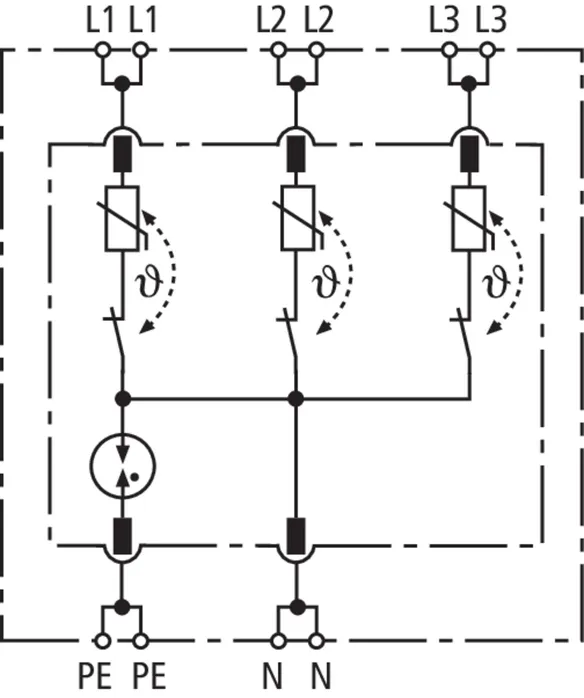

Part No. 953400 DR M 4P 255

GTIN 4013364115767, Customs tariff No. (EU): 85363030, Gross weight: 168.20 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

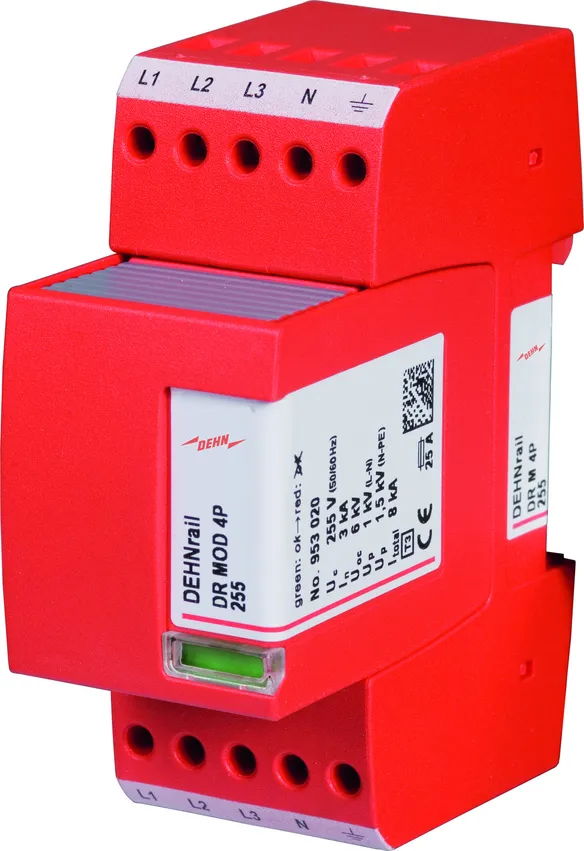

Ogranicznik przepięć DEHNrail M 4P 255
4-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do ochrony urządzeń końcowych w urządzeniach elektroniki przemysłowej
Szerokość: 2 moduły, wskaźnik uszkodzenia
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 255/440 V AC
Całkowity prąd wyładowczy: 8 kA
Napięciowy poziom ochrony (L-N): <= 1 kV
Maksymalny bezpiecznik dodatkowy:
25 A gG lub B 25 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DR M 4P 255
Nr kat.: 953400
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	255 / 440 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Certyfikaty	KEMA, VDE

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 / 440 V (50 / 60 Hz)
Znamionowy prąd obciążenia AC (I_L )	25 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Udar kombinowany (U_OC )	6 kV
Udar kombinowany [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku 25 A gL/gG (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	335 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	440 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	0,5 mm² drut / linka
Przekrój przewodów (maks.)	4 mm² drut / 2,5 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduły, DIN 43880
Certyfikaty	KEMA, VDE

Product 953400 was added to Notepad.

Go to Notepad

Product 953400 was added to the cart.

Go to Web-Shop

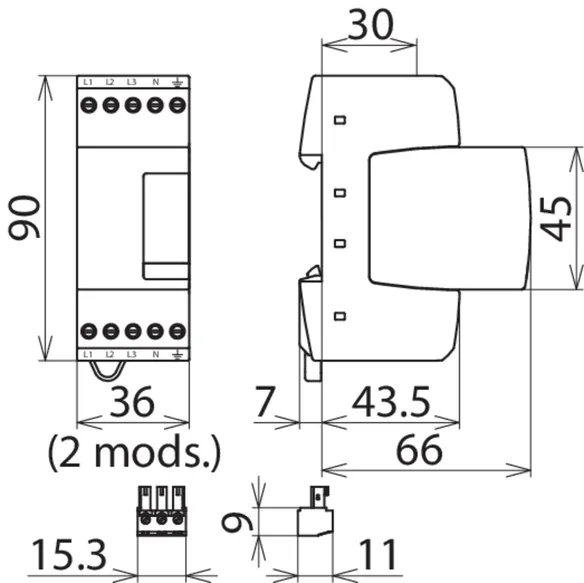

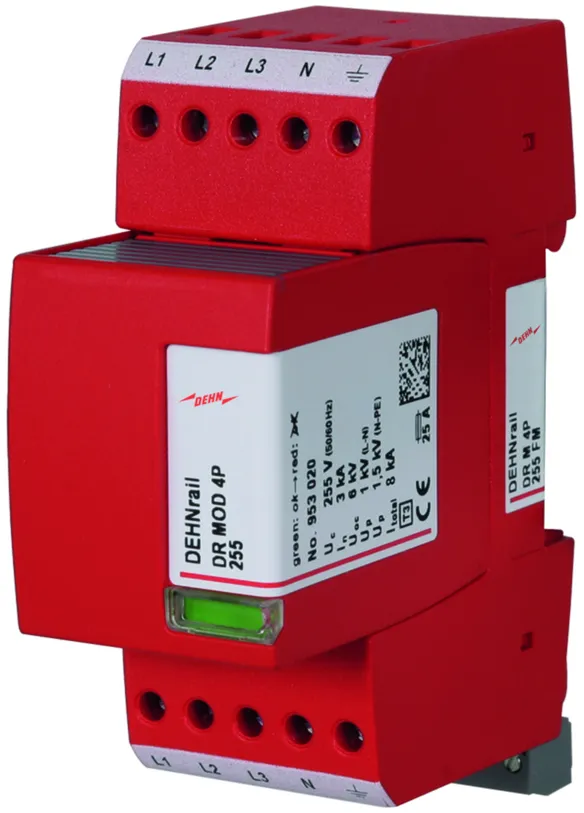

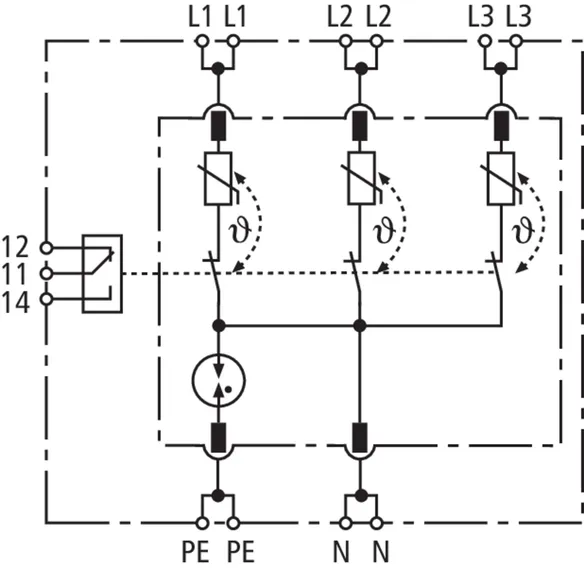

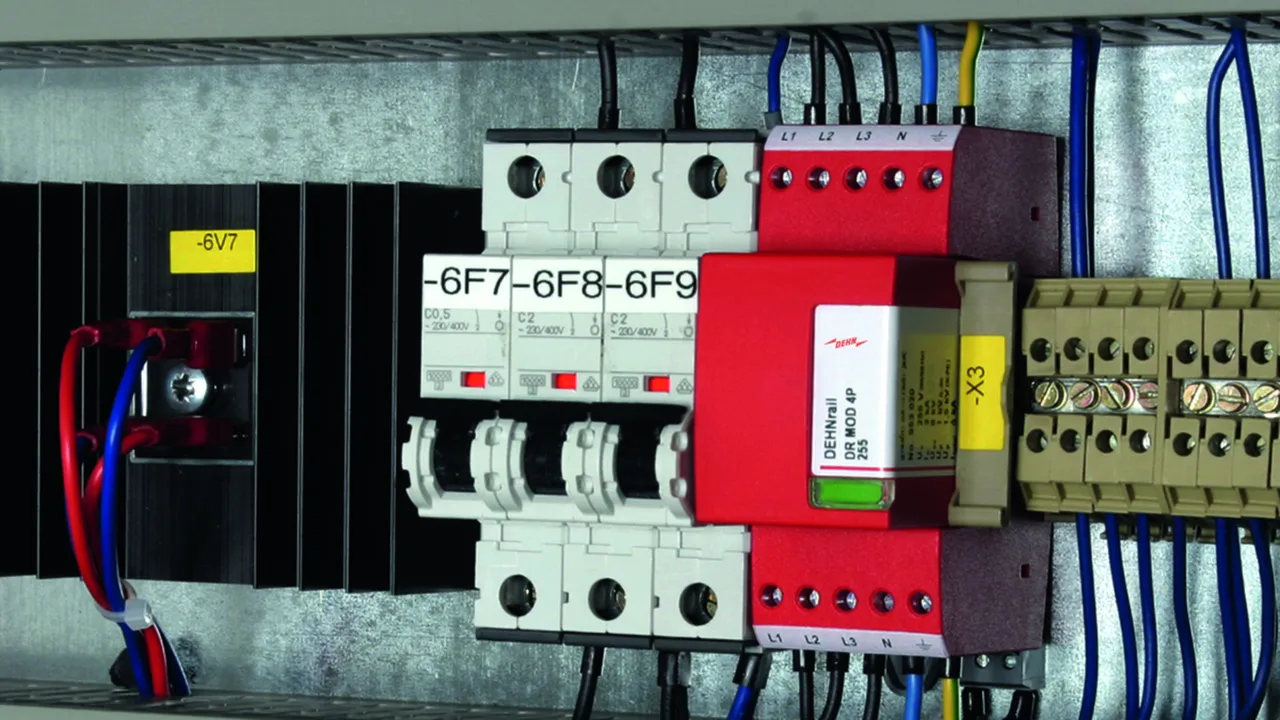

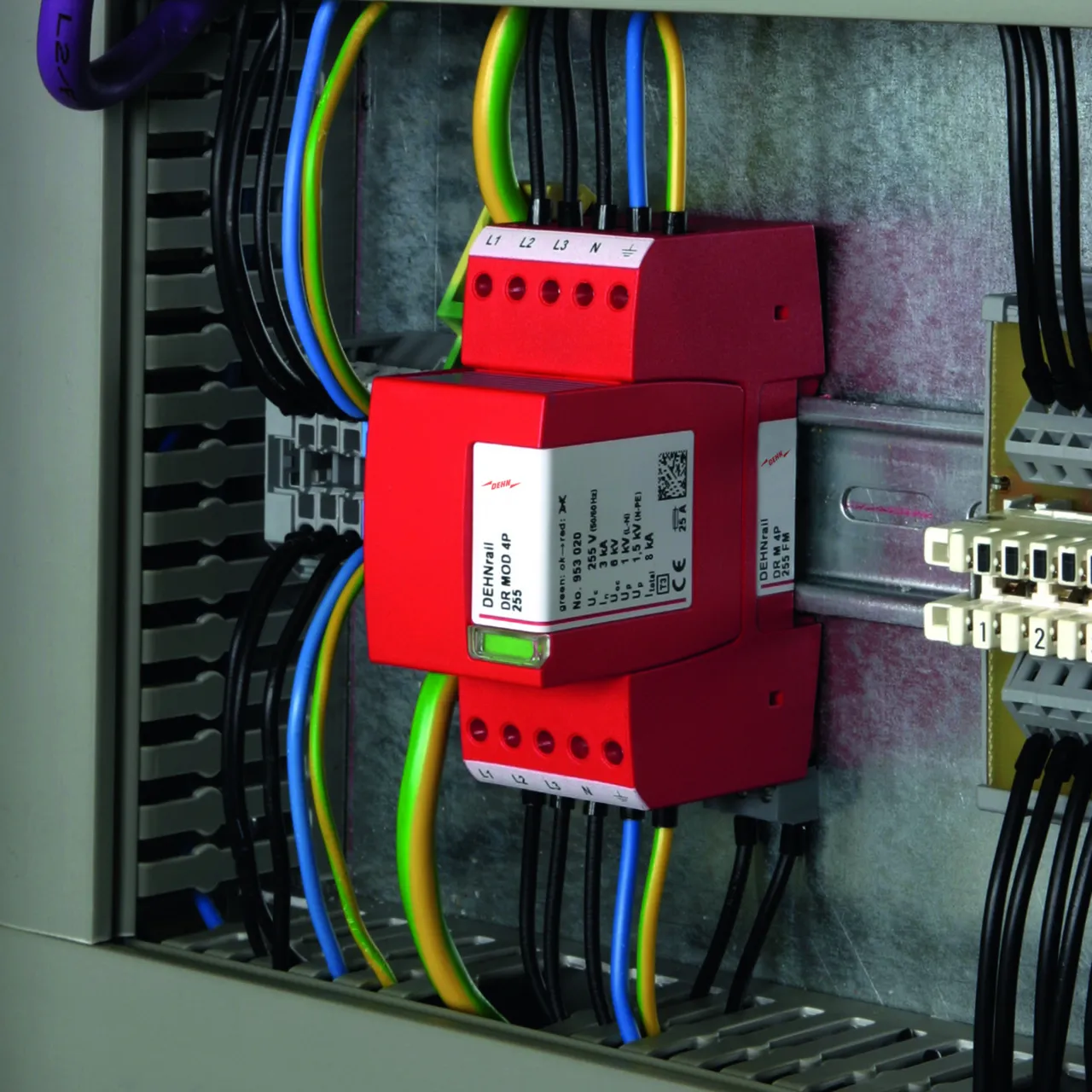

Part No. 953405 DR M 4P 255 FM

GTIN 4013364115774, Customs tariff No. (EU): 85363030, Gross weight: 171.90 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Ogranicznik przepięć DEHNrail M 4P 255 FM
4-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do ochrony urządzeń końcowych w urządzeniach elektroniki przemysłowej
Szerokość: 2 moduły, wskaźnik uszkodzenia
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 255/440 V AC
Całkowity prąd wyładowczy: 8 kA
Napięciowy poziom ochrony (L-N): <= 1 kV
Maksymalny bezpiecznik dodatkowy:
25 A gG lub B 25 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DR M 4P 255 FM
Nr kat.: 953405
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	255 / 440 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 / 440 V (50 / 60 Hz)
Znamionowy prąd obciążenia AC (I_L )	25 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Udar kombinowany (U_OC )	6 kV
Udar kombinowany [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku 25 A gL/gG (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	335 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	440 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	0,5 mm² drut / linka
Przekrój przewodów (maks.)	4 mm² drut / 2,5 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduły, DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 953405 was added to Notepad.

Go to Notepad

Product 953405 was added to the cart.

Go to Web-Shop

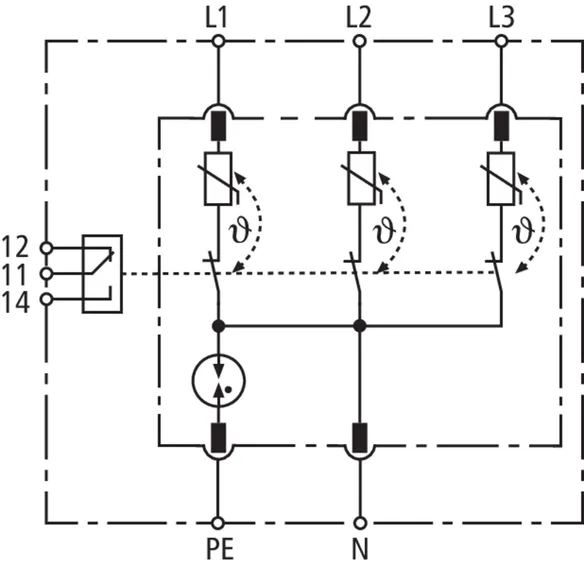

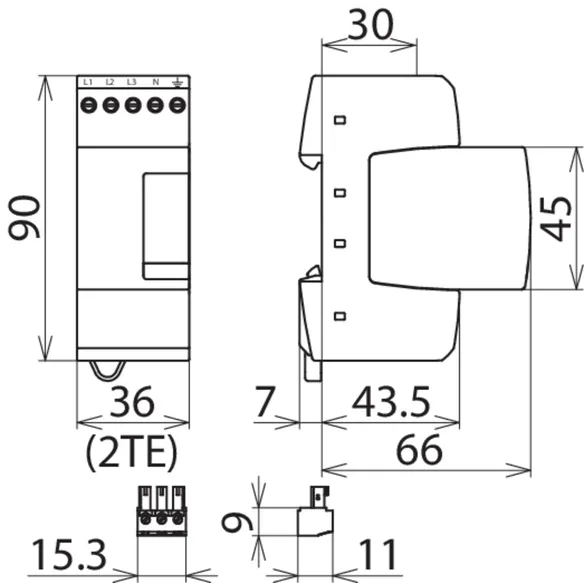

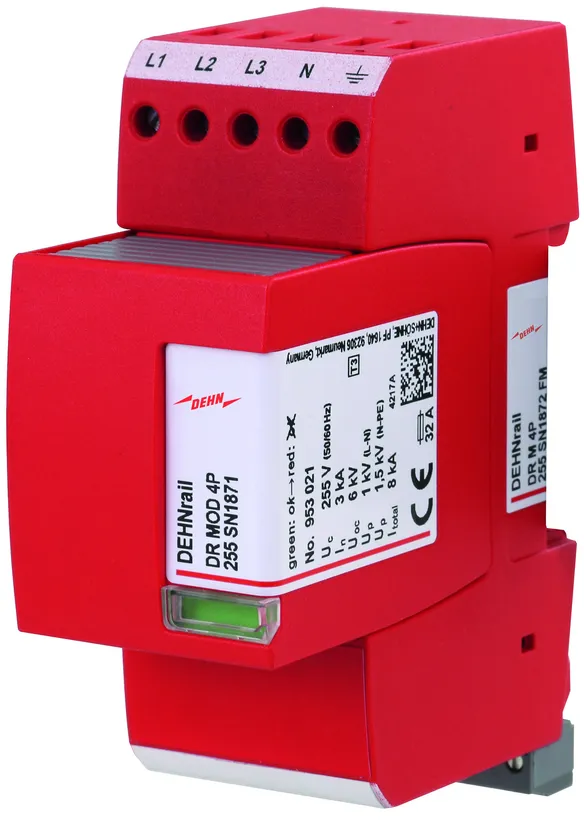

DEHNrail M 4P SN1872 FM

Czterobiegunowy ogranicznik przepięć składający się z podstawy i wymiennego modułu ochronnego; ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny). Może być stosowany w instalacjach z bezpiecznikami do 32 A.

1 Product

Part No. 953406 DR M 4P 255 SN1872 FM

GTIN 4013364353060, Customs tariff No. (EU): 85363030, Gross weight: 171.90 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć DEHNrail DR M 4P 255 SN1872 FM
4-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do ochrony urządzeń końcowych w urządzeniach elektroniki przemysłowej
Szerokość: 2 moduły, wskaźnik uszkodzenia
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 255/440 V AC
Całkowity prąd wyładowczy: 8 kA
Napięciowy poziom ochrony (L-N): <= 1 kV
Maksymalny bezpiecznik dodatkowy:
32 A gG lub B 32 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DR M 4P 255 SN1872 FM
Nr kat.: 953406
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	255 / 440 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Maksymalny bezpiecznik dodatkowy	32 A gG lub B 32 A
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 / 440 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Udar kombinowany (U_OC )	6 kV
Udar kombinowany [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	32 A gG lub B 32 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku 25 A gL/gG (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	335 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	440 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	0,5 mm² drut / linka
Przekrój przewodów (maks.)	4 mm² drut / 2,5 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduły, DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
