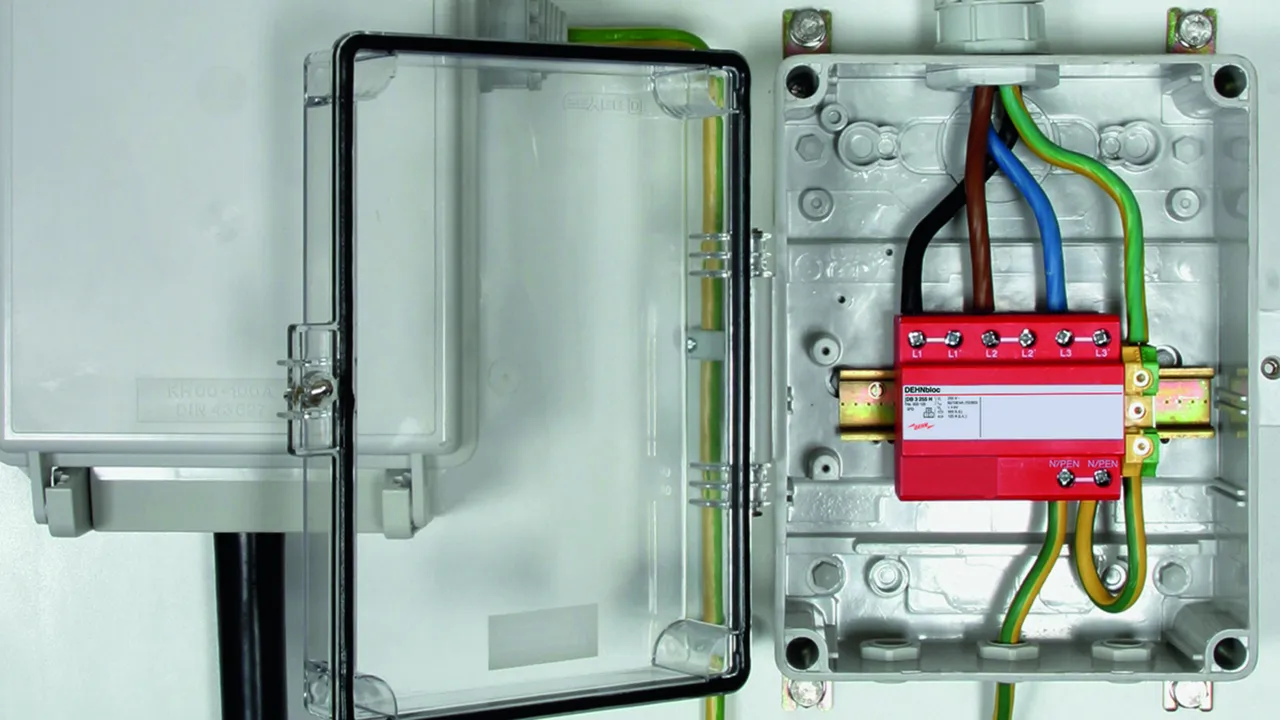

DEHNbloc

iskierniki zamknięte bezwydmuchowe
technologia iskiernikowa RADAX Flow z silnym ograniczaniem prądu następczego zwarciowego
możliwe zastosowanie przed układem pomiarowym ze względu na dużą rezystancję izolacji
wielofunkcyjne zaciski do przewodów i szyn grzebieniowych
wykonanie jedno- i trójbiegunowe (prąd udarowy do 100 kA w zależności od układu sieci)
wykonanie jednobiegunowe dostępne także jako urządzenie modułowe

DEHNbloc H

Jednobiegunowy modułowy ogranicznik przepięć z silnym ograniczaniem prądu zwarcia do instalacji 230 / 400 V.

1 Product

Part No. 961122 DBH M 1 255

GTIN 4013364118652, Customs tariff No. (EU): 85363090, Gross weight: 374.20 g, PU: 1.00 szt.

Images

Additional information

CAD files

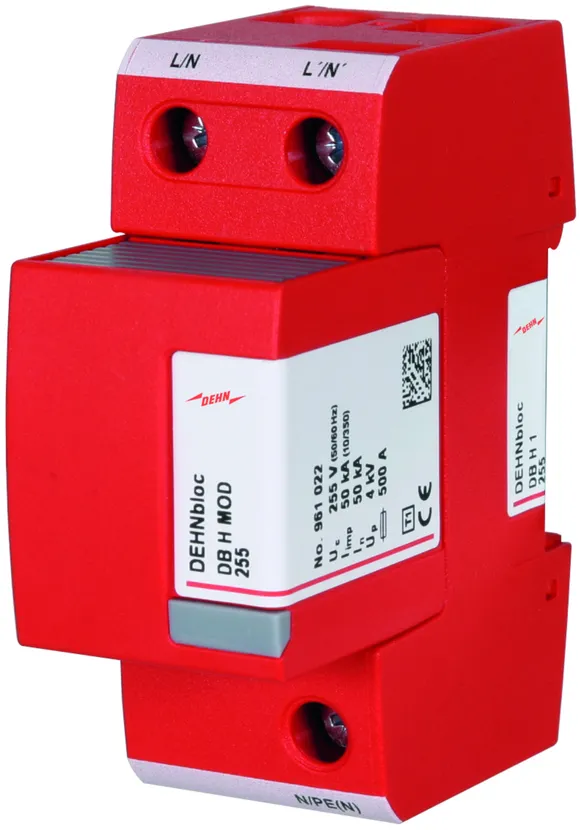

Modułowy ogranicznik przepięć DEHNbloc H M 1 255
1-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
z silnym ograniczaniem prądu następczego zwarciowego, szerokość: 2 moduły
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 4 kV
Prąd udarowy pioruna (10/350): 50 kA
Zdolność gaszenia prądów następczych: do 100 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DBH M 1 255
Nr kat.: 961122
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (I_imp )	50 kA
Napięciowy poziom ochrony (U_P )	≤ 4 kV
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 0,2 s)	500 A gG
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 5 s)	315 A gG

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (I_imp )	50 kA
Energia właściwa (W/R)	625,00 kJ/Ω
Napięciowy poziom ochrony (U_P )	≤ 4 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 0,2 s)	500 A gG
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 5 s)	315 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Liczba portów	1

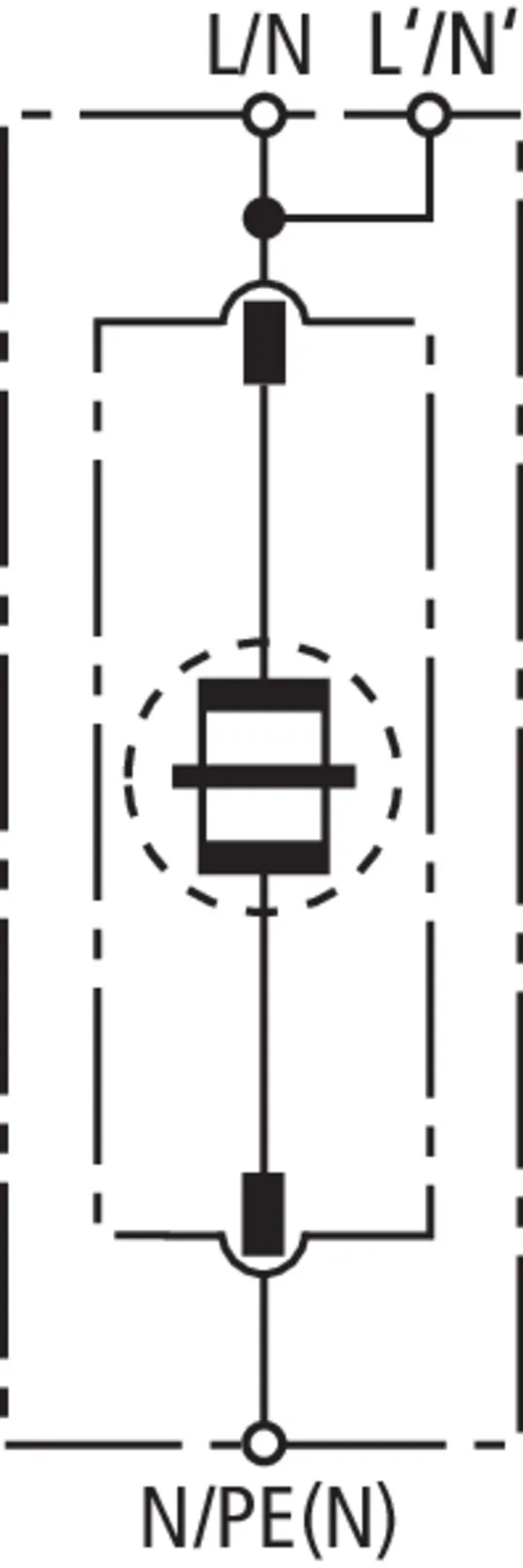

Przekrój przewodów (L/N, L'/N', N/PE(N)) (min.)	10 mm² drut / linka
Przekrój przewodów (L/N, N/PE(N)) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (L'/N') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm wg EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20

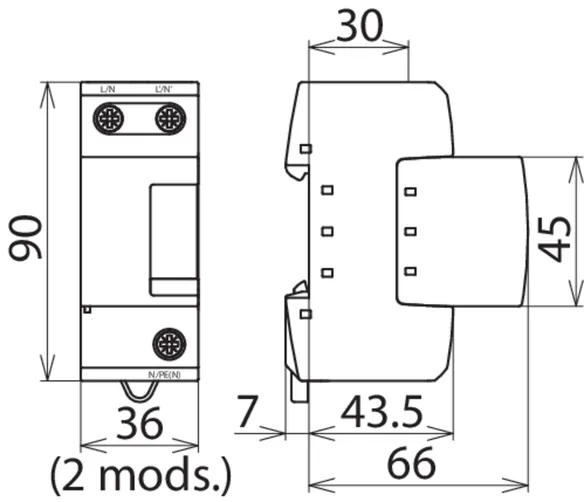

Szerokość montażowa	2 moduł(y), DIN 43880
Rozszerzone dane techniczne:	do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kArms (zbadane przez niemieckie stowarzyszenie VDE)
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
– Ograniczanie / gaszenie prądów następczych	do 100 kA_rms(220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms (t_a ≤ 0,2 s)	500 A gG
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms (t_a ≤ 5 s)	315 A gG
