Part No. 971121 DSE M 1 60

GTIN 4013364138582, Customs tariff No. (EU): 85363090, Gross weight: 300.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Skoordynowany ogranicznik przepięć DEHNsecure M 1 60
1-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 2 moduły
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zaprojektowany specjalnie do stosowania w obwodach stałoprądowych (DC)
technika iskiernikowa
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 60 V DC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Wytrzymałość zwarciowa DC: 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DSE M 1 60
Nr kat.: 971121
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	250 A gG
Certyfikaty	UL
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Koordynacja energetyczna z DEHNguard	DG SE DC 60 (art. nr 972 110)
Czas zadziałania (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	250 A gG
Maksymalny bezpiecznik (DC+/DC- -> DC+'/DC-')	125 A gG
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² drut / linka
Przekrój przewodów (DC+/DC-, 9/DC-) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (DC+'/DC-') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	UL
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	nie

Product 971121 was added to Notepad.

Go to Notepad

Product 971121 was added to the cart.

Go to Web-Shop

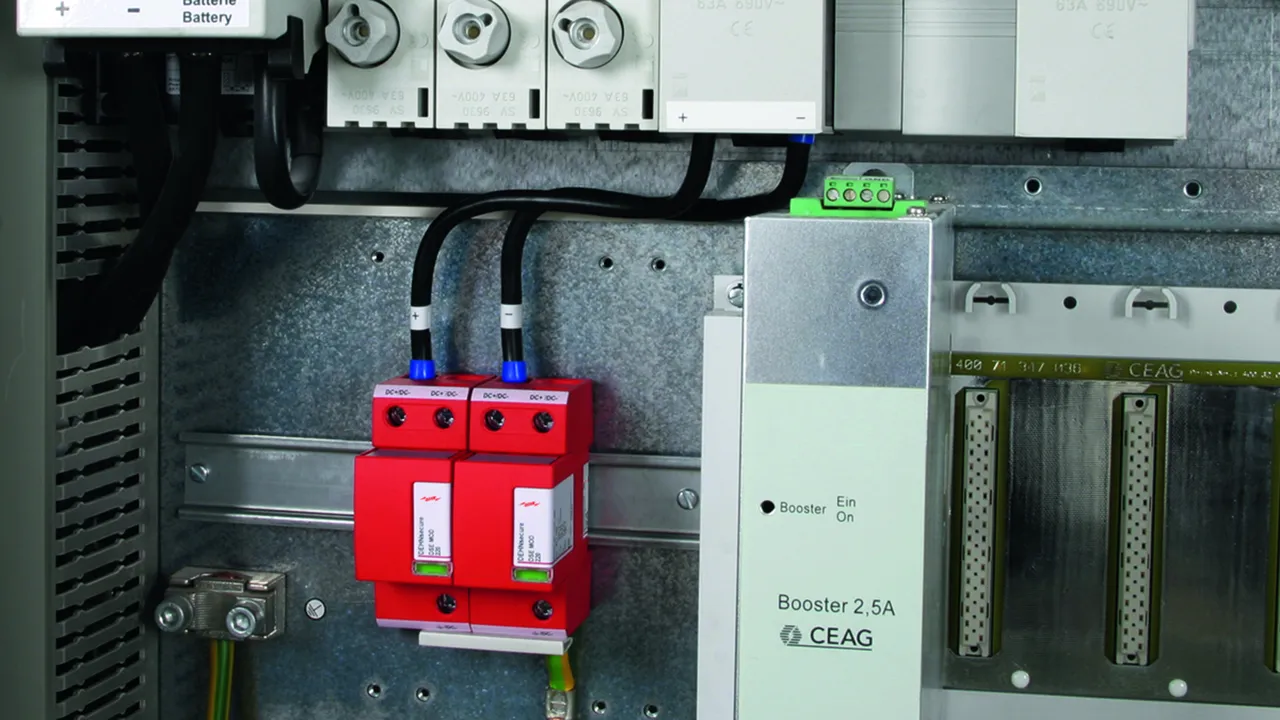

Part No. 971120 DSE M 1 220

GTIN 4013364133631, Customs tariff No. (EU): 85363090, Gross weight: 268.20 g, PU: 1.00 szt.

Images

Additional information

CAD files

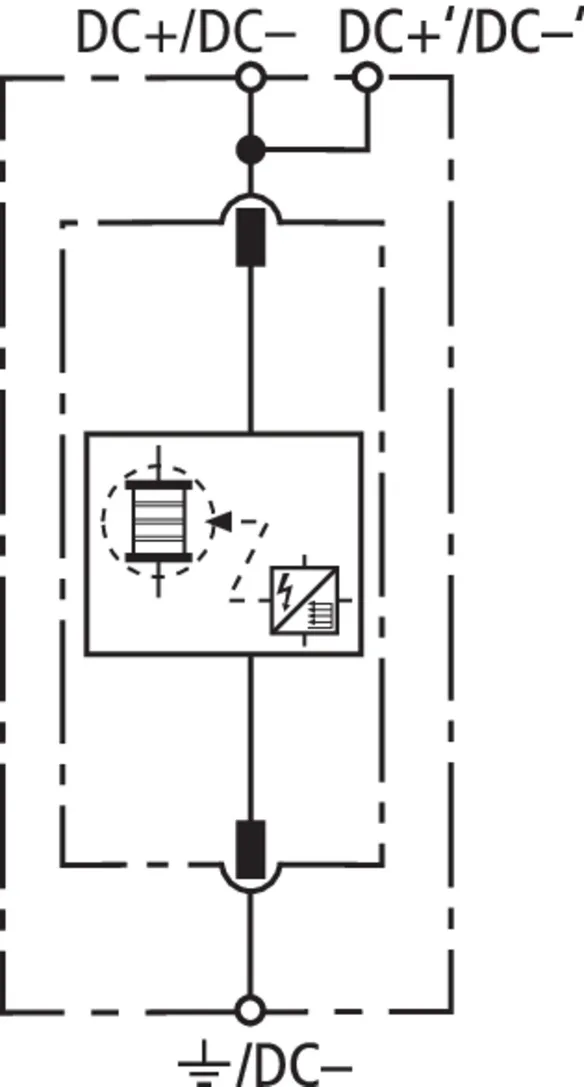

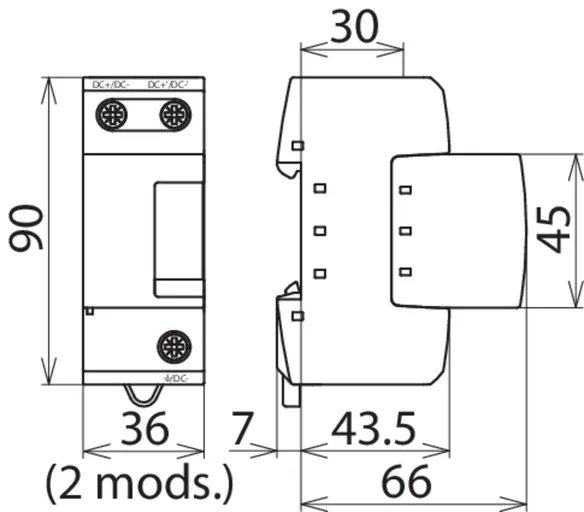

Skoordynowany ogranicznik przepięć DEHNsecure M 1 220
1-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 2 moduły
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zaprojektowany specjalnie do stosowania w obwodach stałoprądowych (DC)
technika iskiernikowa
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 220 V DC
Napięciowy poziom ochrony: <= 2,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Wytrzymałość zwarciowa DC: 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DSE M 1 220
Nr kat.: 971120
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	220 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Maksymalny bezpiecznik dodatkowy	250 A gG
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	220 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Koordynacja energetyczna z DEHNguard (długość przewodu ≥ 1 m)	DG SE DC 550 (art. nr 972 130)
Czas zadziałania (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	250 A gG
Maksymalny bezpiecznik (DC+/DC- -> DC+'/DC-')	125 A gG
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² drut / linka
Przekrój przewodów (DC+/DC-, 9/DC-) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (DC+'/DC-') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	nie

Product 971120 was added to Notepad.

Go to Notepad

Product 971120 was added to the cart.

Go to Web-Shop

Part No. 971122 DSE M 1 242

GTIN 4013364144477, Customs tariff No. (EU): 85363090, Gross weight: 273.70 g, PU: 1.00 szt.

Images

Additional information

CAD files

Skoordynowany ogranicznik przepięć DEHNsecure M 1 242
1-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 2 moduły
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zaprojektowany specjalnie do stosowania w obwodach stałoprądowych (DC)
technika iskiernikowa
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 242 V DC
Napięciowy poziom ochrony: <= 2,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Wytrzymałość zwarciowa DC: 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DSE M 1 242
Nr kat.: 971122
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	242 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Maksymalny bezpiecznik dodatkowy	250 A gG
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Największe napięcie trwałej pracy AC (U_C )	255 V

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	242 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Koordynacja energetyczna z DEHNguard (długość przewodu ≥ 1 m)	DG SE DC 550 (art. nr 972 130)
Czas zadziałania (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	250 A gG
Maksymalny bezpiecznik (DC+/DC- -> DC+'/DC-')	125 A gG
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² drut / linka
Przekrój przewodów (DC+/DC-, 9/DC-) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (DC+'/DC-') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	tak
– Największe napięcie trwałej pracy AC (U_C )	255 V

Product 971122 was added to Notepad.

Go to Notepad

Product 971122 was added to the cart.

Go to Web-Shop

Part No. 971126 DSE M 1 60 FM

GTIN 4013364138599, Customs tariff No. (EU): 85363090, Gross weight: 304.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

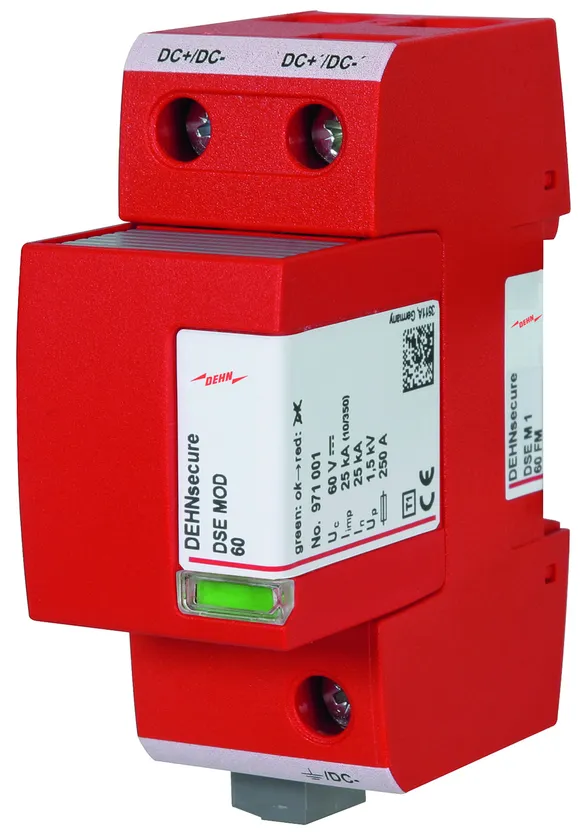

Skoordynowany ogranicznik przepięć DEHNsecure M 1 60 FM
1-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zaprojektowany specjalnie do stosowania w obwodach stałoprądowych (DC)
technika iskiernikowa
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 60 V DC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Wytrzymałość zwarciowa DC: 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DSE M 1 60 FM
Nr kat.: 971126
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	250 A gG
Certyfikaty	UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Koordynacja energetyczna z DEHNguard	DG SE DC 60 FM (art. nr 972 115)
Czas zadziałania (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	250 A gG
Maksymalny bezpiecznik (DC+/DC- -> DC+'/DC-')	125 A gG
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² drut / linka
Przekrój przewodów (DC+/DC-, 9/DC-) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (DC+'/DC-') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	nie

Product 971126 was added to Notepad.

Go to Notepad

Product 971126 was added to the cart.

Go to Web-Shop

Part No. 971125 DSE M 1 220 FM

GTIN 4013364133648, Customs tariff No. (EU): 85363090, Gross weight: 241.90 g, PU: 1.00 szt.

Images

Additional information

CAD files

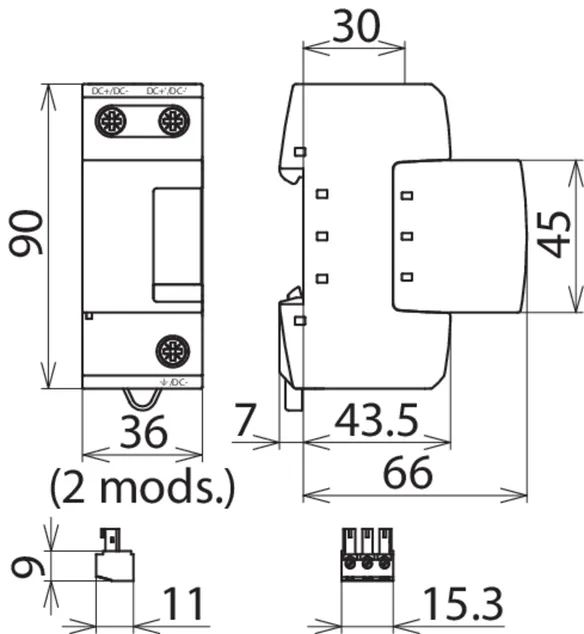

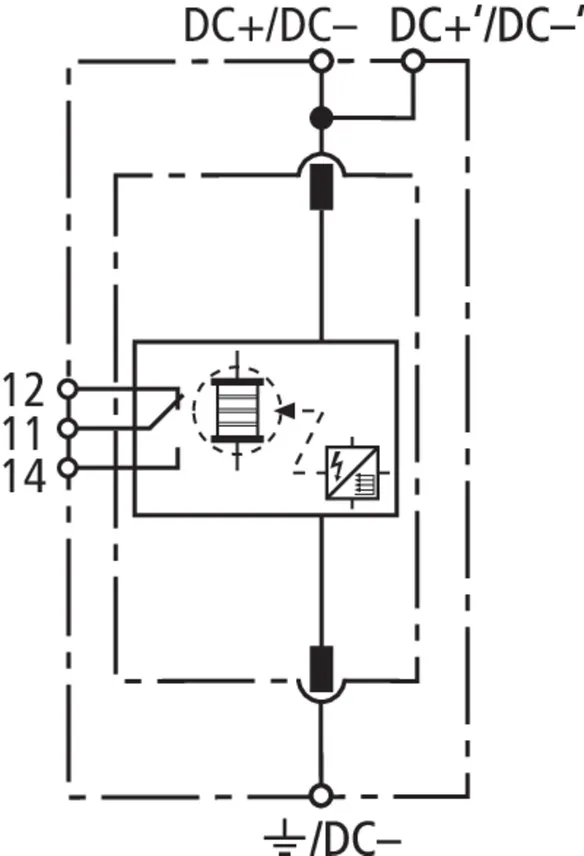

Skoordynowany ogranicznik przepięć DEHNsecure M 1 220 FM
1-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zaprojektowany specjalnie do stosowania w obwodach stałoprądowych (DC)
technika iskiernikowa
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 220 V DC
Napięciowy poziom ochrony: <= 2,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Wytrzymałość zwarciowa DC: 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DSE M 1 220 FM
Nr kat.: 971125
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	220 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Maksymalny bezpiecznik dodatkowy	250 A gG
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	220 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Koordynacja energetyczna z DEHNguard (długość przewodu ≥ 1 m)	DG SE DC 500 FM (art. nr 972 135)
Czas zadziałania (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	250 A gG
Maksymalny bezpiecznik (DC+/DC- -> DC+'/DC-')	125 A gG
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² drut / linka
Przekrój przewodów (DC+/DC-, 9/DC-) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (DC+'/DC-') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	nie

Product 971125 was added to Notepad.

Go to Notepad

Product 971125 was added to the cart.

Go to Web-Shop

Part No. 971127 DSE M 1 242 FM

GTIN 4013364144484, Customs tariff No. (EU): 85363090, Gross weight: 269.50 g, PU: 1.00 szt.

Images

Additional information

CAD files

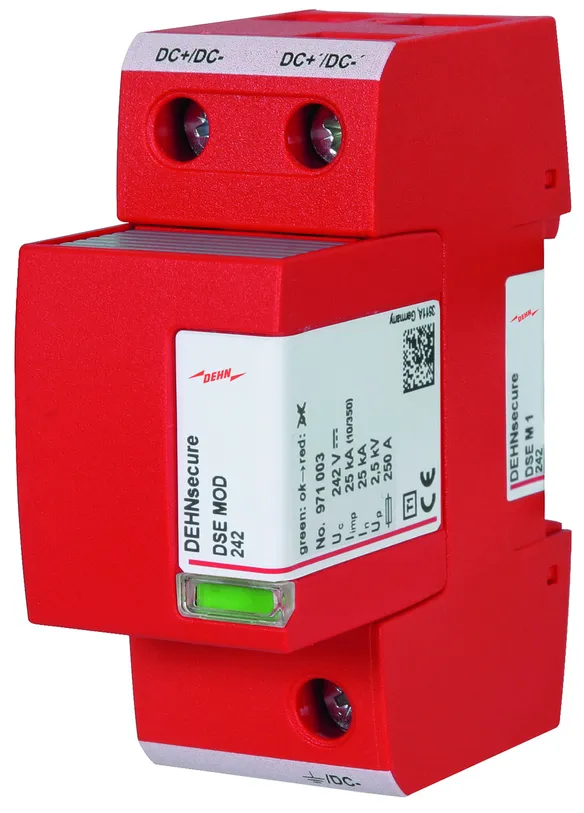

Skoordynowany ogranicznik przepięć DEHNsecure M 1 242 FM
1-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć, szerokość: 2 moduły
do zastosowań stałoprądowych, szerokość: 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zaprojektowany specjalnie do stosowania w obwodach stałoprądowych (DC)
technika iskiernikowa
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 242 V DC
Napięciowy poziom ochrony: <= 2,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Wytrzymałość zwarciowa DC: 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DSE M 1 242 FM
Nr kat.: 971127
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	242 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Maksymalny bezpiecznik dodatkowy	250 A gG
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Największe napięcie trwałej pracy AC (U_C )	255 V

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	242 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Koordynacja energetyczna z DEHNguard (długość przewodu ≥ 1 m)	DG SE DC 500 FM (art. nr 972 135)
Czas zadziałania (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	250 A gG
Maksymalny bezpiecznik (DC+/DC- -> DC+'/DC-')	125 A gG
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² drut / linka
Przekrój przewodów (DC+/DC-, 9/DC-) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (DC+'/DC-') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	tak
– Największe napięcie trwałej pracy AC (U_C )	255 V

Product 971127 was added to Notepad.

Go to Notepad

Product 971127 was added to the cart.

Go to Web-Shop

Part No. 971221 DSE M 2P 60

GTIN 4013364138612, Customs tariff No. (EU): 85363090, Gross weight: 638.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

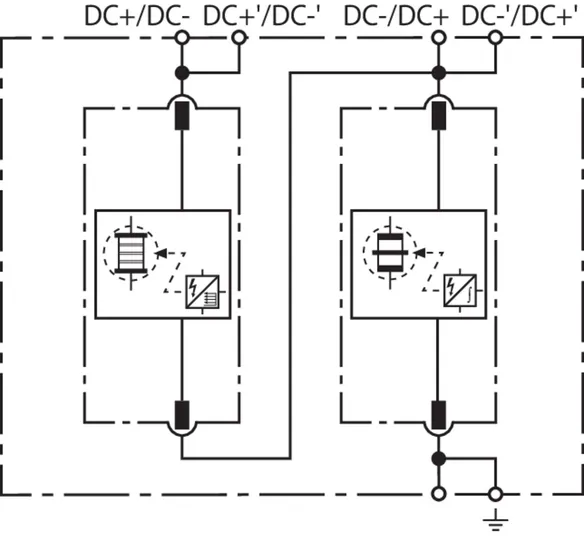

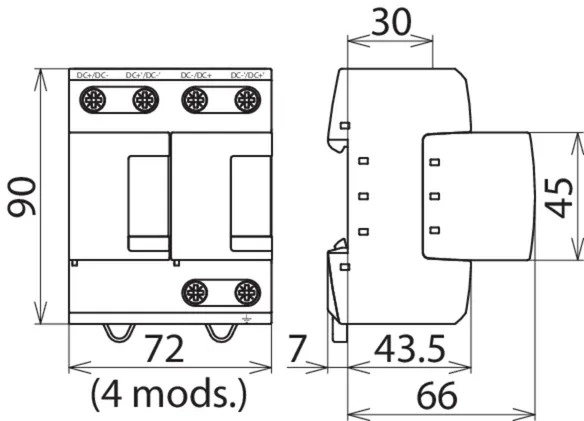

Skoordynowany ogranicznik przepięć DEHNsecure M 2P 60
2-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
do zastosowań stałoprądowych, szerokość 4 moduły
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zaprojektowany specjalnie do stosowania w obwodach stałoprądowych (DC)
technika iskiernikowa
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 60 V DC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 50 kA
Wytrzymałość zwarciowa DC: 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DSE M 2P 60
Nr kat.: 971221
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Napięciowy poziom ochrony (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	250 A gG
Certyfikaty	UL

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Energia właściwa (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ω
Koordynacja energetyczna z DEHNguard	DG SE DC 60 (art. nr 972 110)
Napięciowy poziom ochrony (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Czas zadziałania (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	250 A gG
Maksymalny bezpiecznik (DC+/DC- -> DC+'/DC-')	125 A gG
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	10 mm² drut / linka
Przekrój przewodów (DC+/DC-, DC-/DC+, 9) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (DC+´/DC-´, DC-´/DC+´) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	UL

Product 971221 was added to Notepad.

Go to Notepad

Product 971221 was added to the cart.

Go to Web-Shop

Part No. 971226 DSE M 2P 60 FM

GTIN 4013364138629, Customs tariff No. (EU): 85363090, Gross weight: 675.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

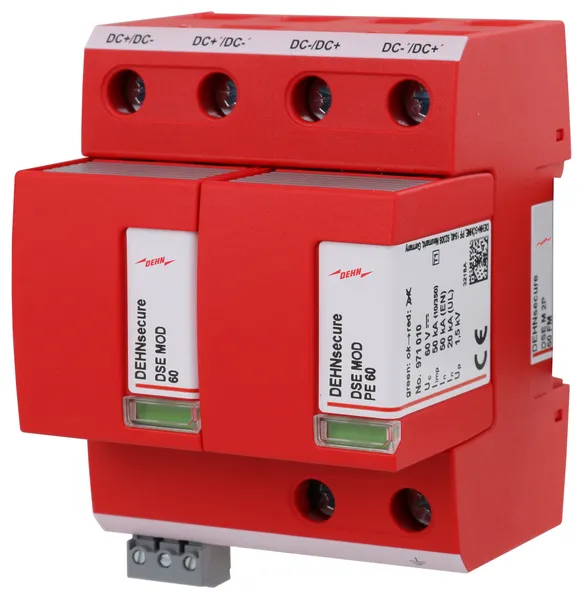

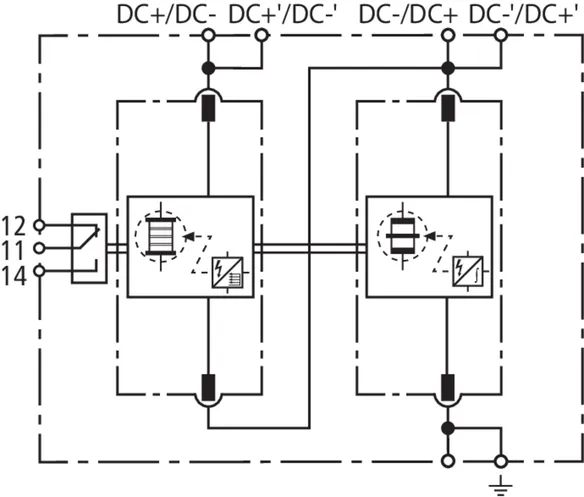

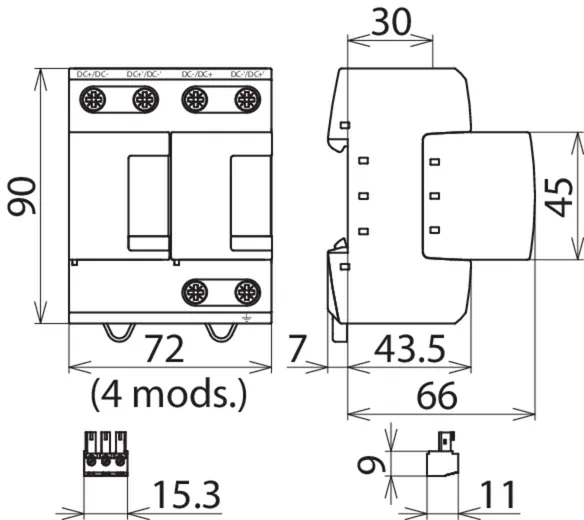

Skoordynowany ogranicznik przepięć DEHNsecure M 2P 60 FM
2-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 4 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zaprojektowany specjalnie do stosowania w obwodach stałoprądowych (DC)
technika iskiernikowa
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 60 V DC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 50 kA
Wytrzymałość zwarciowa DC: 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DSE M 2P 60 FM
Nr kat.: 971226
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Napięciowy poziom ochrony (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	250 A gG
Certyfikaty	UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Energia właściwa (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ω
Koordynacja energetyczna z DEHNguard	DG SE DC 60 FM (art. nr 972 115)
Napięciowy poziom ochrony (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Czas zadziałania (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	250 A gG
Maksymalny bezpiecznik (DC+/DC- -> DC+'/DC-')	125 A gG
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	10 mm² drut / linka
Przekrój przewodów (DC+/DC-, DC-/DC+, 9) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (DC+´/DC-´, DC-´/DC+´) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 971226 was added to Notepad.

Go to Notepad

Product 971226 was added to the cart.

Go to Web-Shop

Part No. 971222 DSE NG 2P 60 FM

GTIN 4013364489523, Customs tariff No. (EU): 85363090, Gross weight: 507.00 g, PU: 1.00 szt.

Images

Additional information

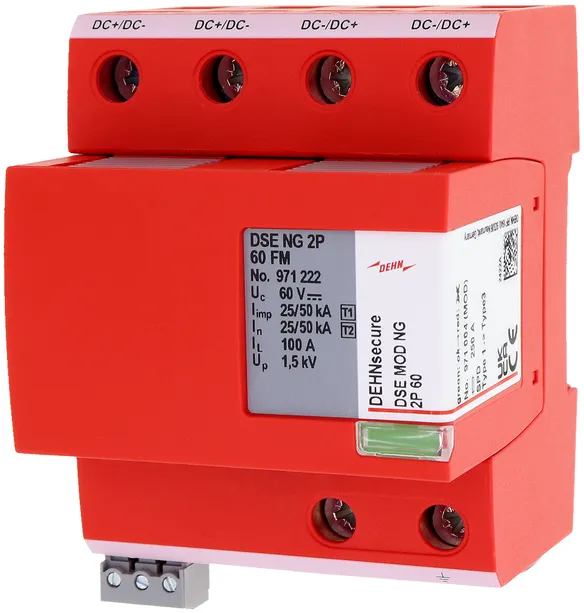

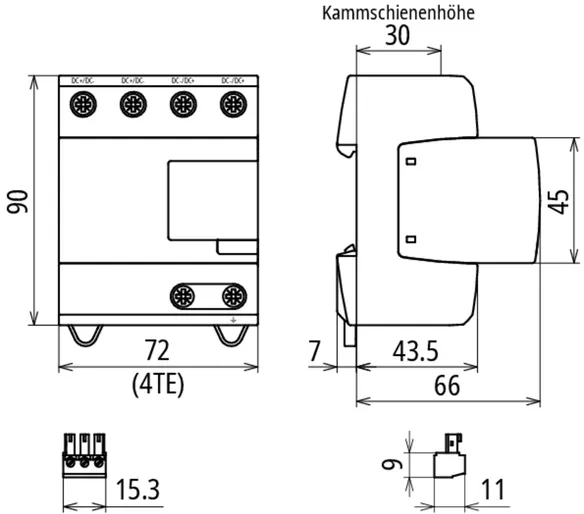

Skoordynowany ogranicznik przepięć DEHNsecure NG 2P 60 FM
2-biegunowy, modułowy, gotowy do podłączenia,
skoordynowany ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 4 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zaprojektowana specjalnie do stosowania w
obwodach stałoprądowych (DC) technika iskiernikowa
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 60 V DC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 50 kA
Wytrzymałość zwarciowa DC: 10 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DSE NG 2P 60 FM
Nr kat.: 971222
lub podobny.

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Napięciowy poziom ochrony (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	250 A gG
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Energia właściwa (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ω
Napięciowy poziom ochrony (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Czas zadziałania (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	250 A gG
Maksymalny bezpiecznik (DC+/DC- -> DC+'/DC-')	100 A gG
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	10 mm² drut / linka
Przekrój przewodów (DC+/DC-, DC-/DC+, 9) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (DC+´/DC-´, DC-´/DC+´) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 971222 was added to Notepad.

Go to Notepad

Product 971222 was added to the cart.

Go to Web-Shop

DEHNsecure modular

DEHNsecure M 1 ...

Part No. 971121 DSE M 1 60

You are not authorized to download 961110.stp

You are not authorized to download 961110.igs

You are not authorized to download 961110.jt

You are not authorized to download 961110.dwg

You are not authorized to download 971120m_E.dxf

You are not authorized to download DEHN.971121.wspak

You are not authorized to download DEHN.971121.edz

Wave breaker function

Product 971121 was added to Notepad.

Product 971121 was added to the cart.

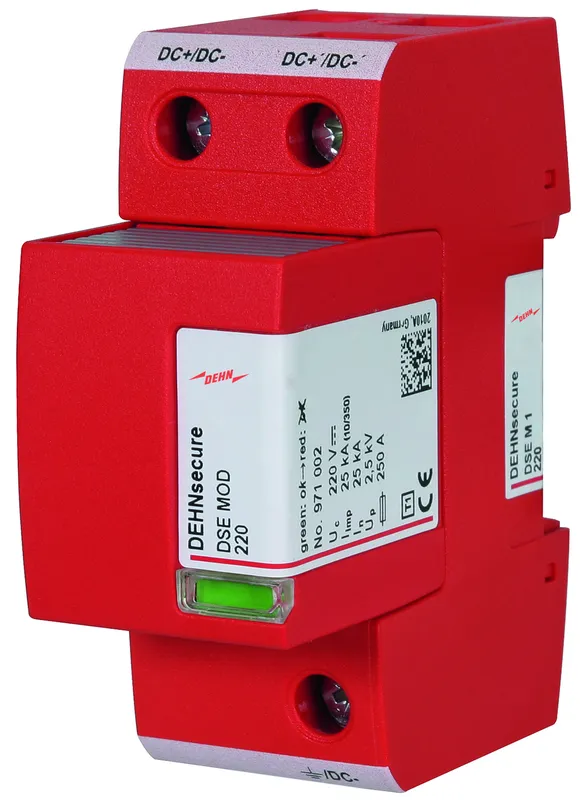

Part No. 971120 DSE M 1 220

You are not authorized to download 961110.stp

You are not authorized to download 961110.igs

You are not authorized to download 961110.jt

You are not authorized to download 961110.dwg

You are not authorized to download 971120m_E.dxf

You are not authorized to download DEHN.971120.wspak

You are not authorized to download DEHN.971120.edz

Wave breaker function

Product 971120 was added to Notepad.

Product 971120 was added to the cart.

Part No. 971122 DSE M 1 242

You are not authorized to download 961110.stp

You are not authorized to download 961110.igs

You are not authorized to download 961110.jt

You are not authorized to download 961110.dwg

You are not authorized to download 971120m_E.dxf

You are not authorized to download DEHN.971122.wspak

You are not authorized to download DEHN.971122.edz

Wave breaker function

Product 971122 was added to Notepad.

Product 971122 was added to the cart.

DEHNsecure M 1 ... FM

Part No. 971126 DSE M 1 60 FM

You are not authorized to download 961115.stp

You are not authorized to download 961115.igs

You are not authorized to download 961115.jt

You are not authorized to download 961115.dwg

You are not authorized to download 971125m_E.dxf

You are not authorized to download DEHN.971126.wspak

You are not authorized to download DEHN.971126.edz

Wave breaker function

Product 971126 was added to Notepad.

Product 971126 was added to the cart.

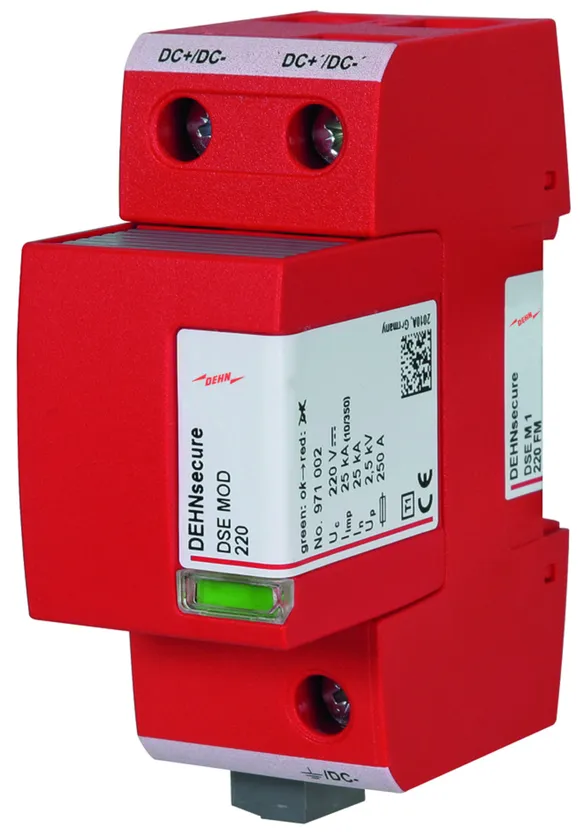

Part No. 971125 DSE M 1 220 FM

You are not authorized to download 961115.stp

You are not authorized to download 961115.igs

You are not authorized to download 961115.jt

You are not authorized to download 961115.dwg

You are not authorized to download 971125m_E.dxf

You are not authorized to download DEHN.971125.wspak

You are not authorized to download DEHN.971125.edz

Wave breaker function

Product 971125 was added to Notepad.

Product 971125 was added to the cart.

Part No. 971127 DSE M 1 242 FM

You are not authorized to download 961115.stp

You are not authorized to download 961115.igs

You are not authorized to download 961115.jt

You are not authorized to download 961115.dwg

You are not authorized to download 971125m_E.dxf

You are not authorized to download DEHN.971127.wspak

You are not authorized to download DEHN.971127.edz

Wave breaker function

Product 971127 was added to Notepad.

Product 971127 was added to the cart.

DEHNsecure M 2P ... (FM)

Part No. 971221 DSE M 2P 60

You are not authorized to download 951200.stp

You are not authorized to download 951200.igs

You are not authorized to download 951200.jt

You are not authorized to download 951200.dwg

You are not authorized to download 971221m_E.dxf

You are not authorized to download DEHN.971221.wspak

You are not authorized to download DEHN.971221.edz

Wave breaker function

Product 971221 was added to Notepad.
