DEHNbloc Maxi S

  • ogranicznik przepięć typu 1 na bazie iskiernika z wbudowanym bezpiecznikiem na prąd piorunowy, w zwartej obudowie
  • bezpośredni montaż na szynie PEN / N
  • niski napięciowy poziom ochrony UP ≤ 2,5 kV (z uwzględnieniem 80 cm kabla łączącego)
  • bezpośrednia koordynacja z ogranicznikami DEHNguard, nie wymaga żadnej długości przewodów
  • wytrzymałość zwarciowa 100 kArms (220 kApeak)
  • wysoka zdolność ograniczania i gaszenia prądów następczych dzięki technologii RADAX Flow
  • wysoka zdolność odprowadzania prądów udarowych
  • sygnalizacja stanu za pomocą złącza światłowodowego

Details

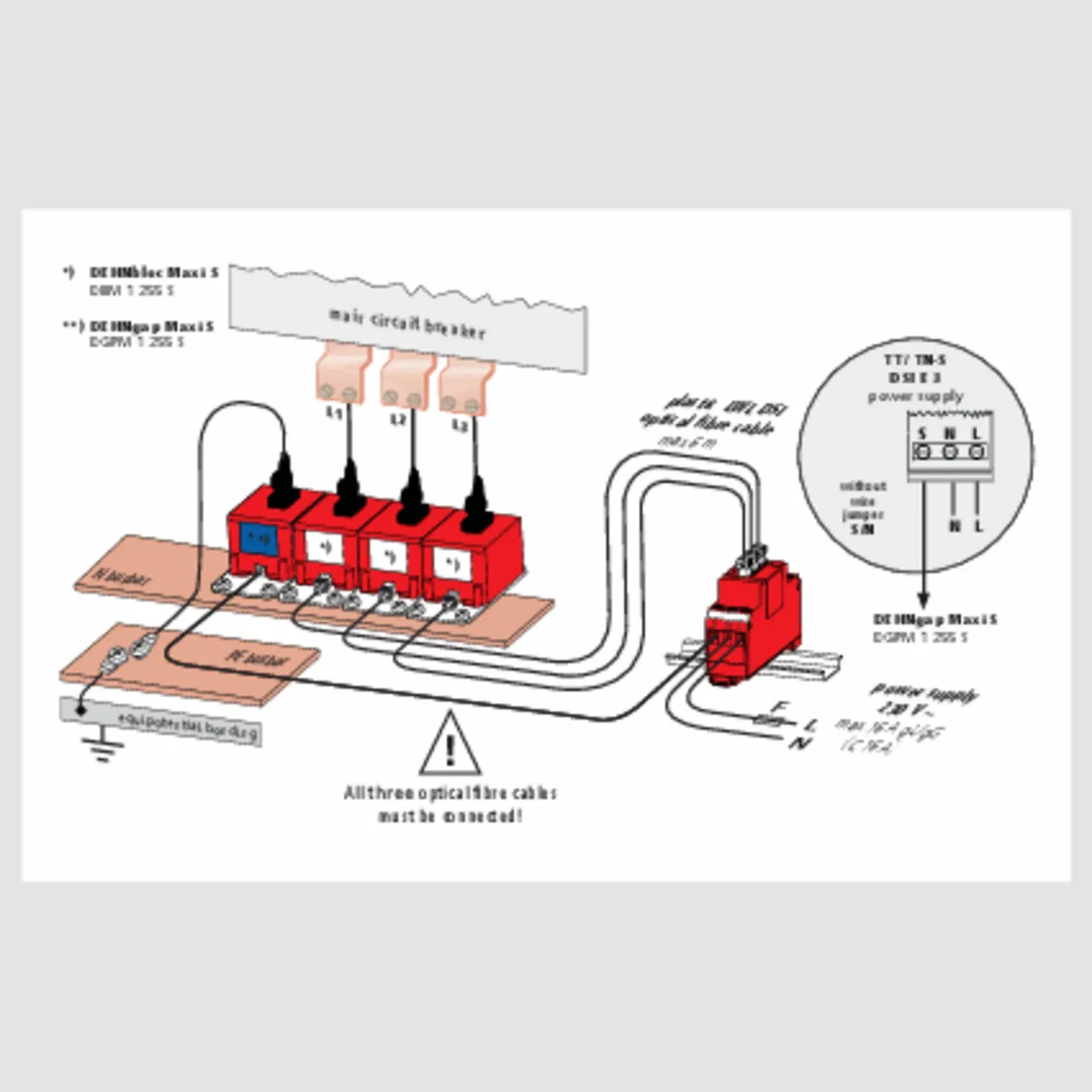

Układ połączeń "3+1" w sieci TT / TNS
lorem ipsum
lorem ipsum

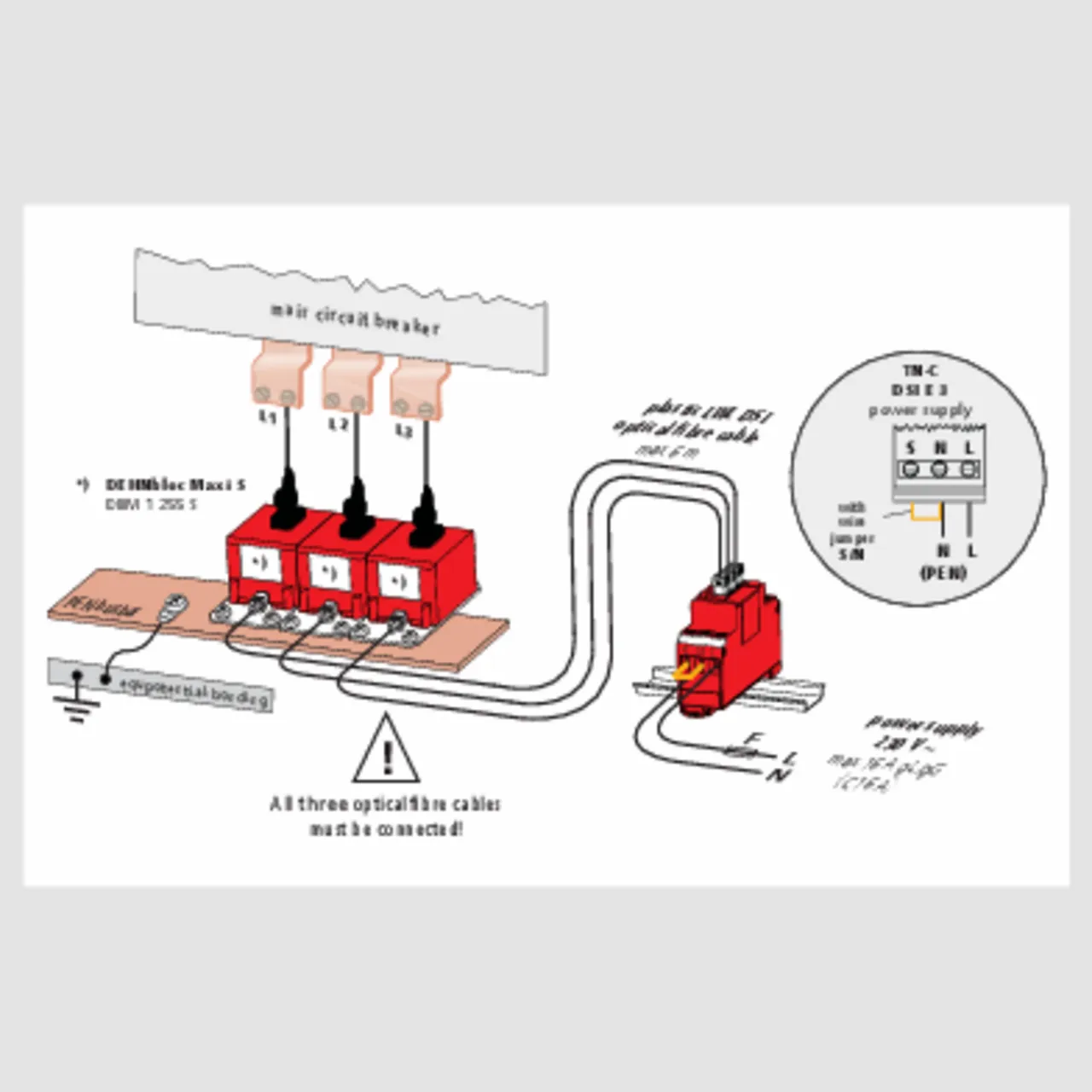

Układ połączeń "3-0" w sieci TNC
lorem ipsum
lorem ipsum

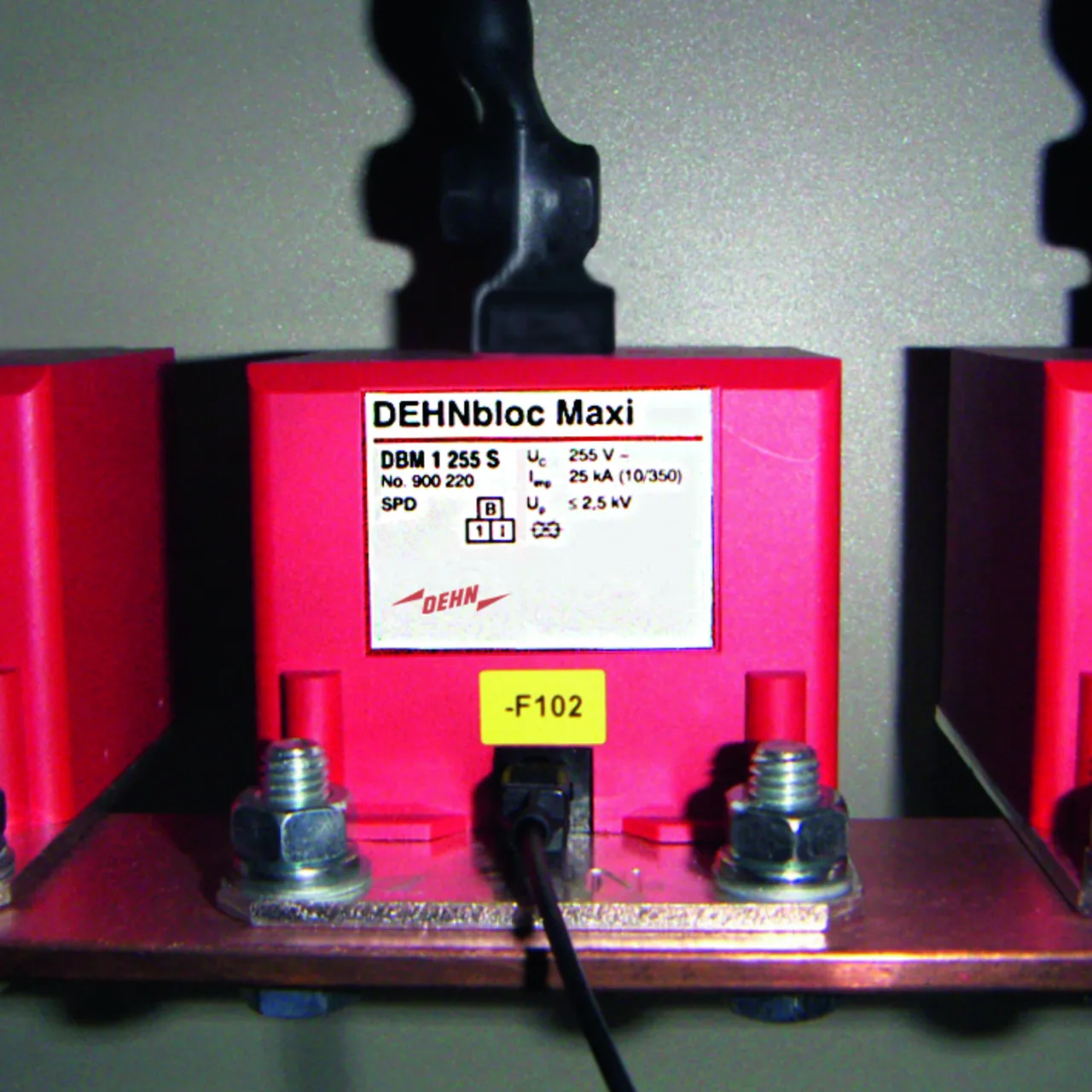

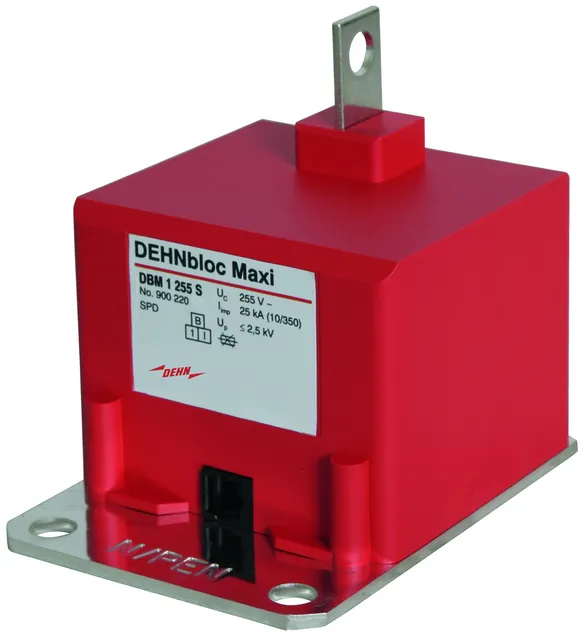

DEHNbloc Maxi 1 255 S

Skoordynowany jednobiegunowy ogranicznik przepięć z wbudowanym bezpiecznikiem do montażu na szynie do sieci 230 / 400 V.

1 Product

Part No. 900220 DBM 1 255 S

GTIN 4013364106734, Customs tariff No. (EU): 85363090, Gross weight: 730.70 g, PU: 1.00 szt.

Images

Additional information

Skoordynowany ogranicznik przepięć DEHNbloc Maxi 1 255 S
1-biegunowy skoordynowany ogranicznik przepięć
z wbudowanym bezpiecznikiem dodatkowym
do przemysłowych szyn zbiorczych z rastrem ograniczników przepięć typu 1 zgodnie z EN 61643-11
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 2,5 kV (z uwzględnieniem 80 cm przewodu przyłączeniowego)
Prąd udarowy pioruna (10/350): 25 kA
Zdolność gaszenia prądu następczego: 50 kArms
Znamionowa zdolność wyłączania wbudowanego
bezpiecznika: do 100 kArms.
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

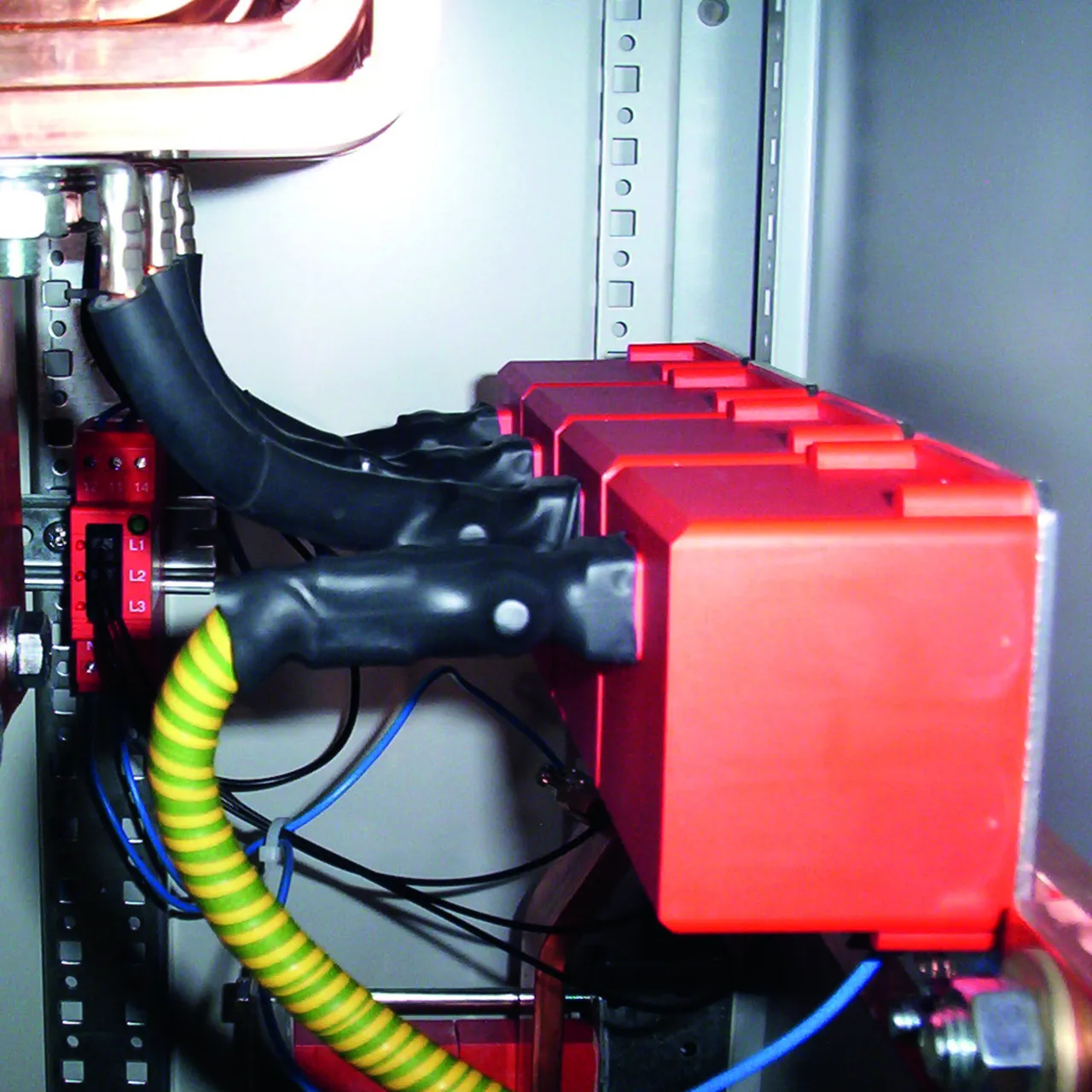

Montaż na szynie zbiorczej z rastrem PEN / N, min. 25 mm2

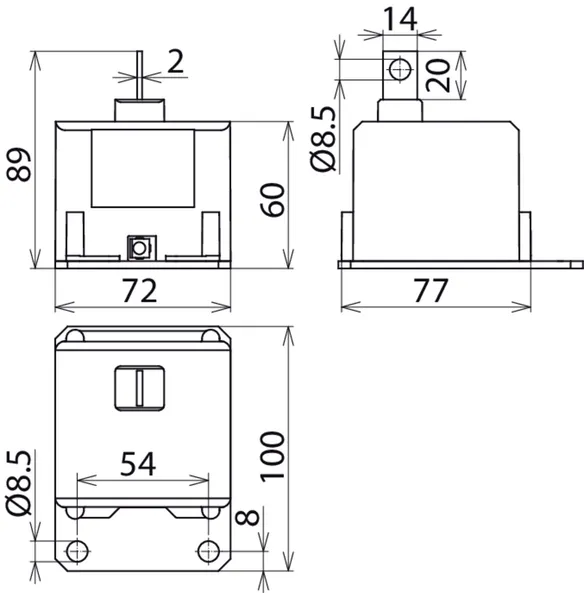

Wymiary montażowe (szer. x wys. x gł.): (72 x 89 x 100) mm
Stopień ochrony: IP 5X

Producent: DEHN
Typ: DBM 1 255 S
Nr kat.: 900220
lub podobny.

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 1 / klasa I
Największe trwałe napięcie pracy AC (UC ) 255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (Iimp ) 25 kA
Napięciowy poziom ochrony (UP ) ≤ 2,5 kV (z uwzględnieniem 80 cm przewodu przyłączeniowego)
Maksymalny bezpiecznik dodatkowy zbędny

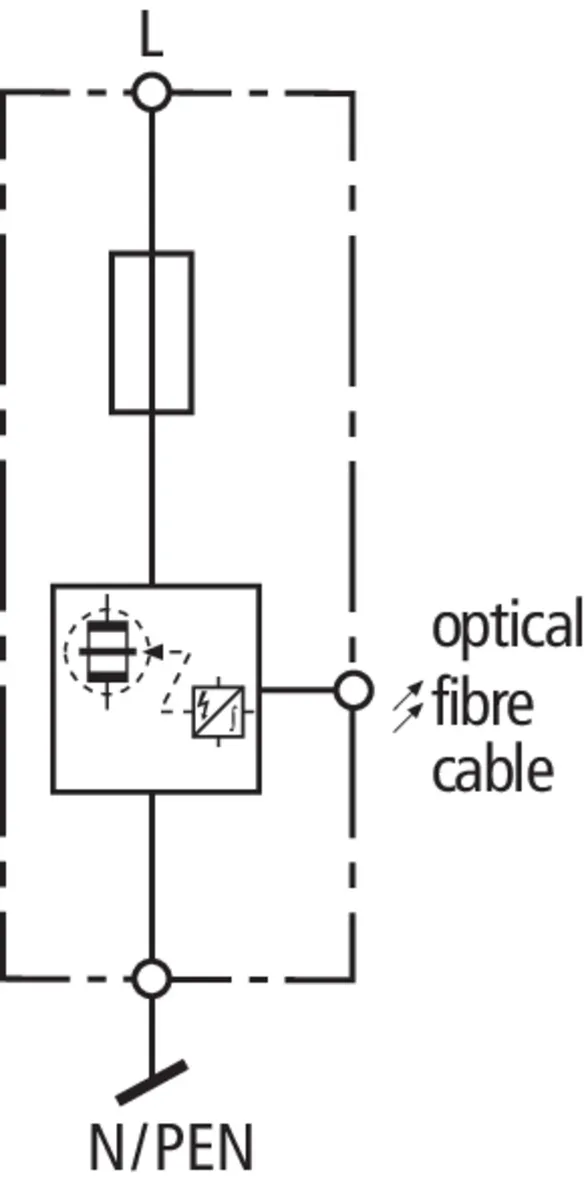

Wskaźnik działania poprzez moduł DSI E 3 za pomocą złącza światłowodowego
