DEHNbloc Maxi 440 / 760

ogranicznik przepięć typu 1 na bazie iskiernika
wysoka zdolność odprowadzania prądów udarowych
wysoka zdolność ograniczania i gaszenia prądów następczych dzięki technologii RADAX Flow
bezpośrednia koordynacja z ogranicznikami DEHNguard, nie wymaga żadnej długości przewodów
optyczny wskaźnik działania / uszkodzenia (zielony / czerwony) w oknie kontrolnym

Details

DEHNbloc Maxi 1 440 (FM)

Skoordynowany jednobiegunowny ogranicznik przepięć do sieci 400 / 690 V; wersja FM ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny).

2 Products

Part No. 961140 DBM 1 440

GTIN 4013364116269, Customs tariff No. (EU): 85363090, Gross weight: 592.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

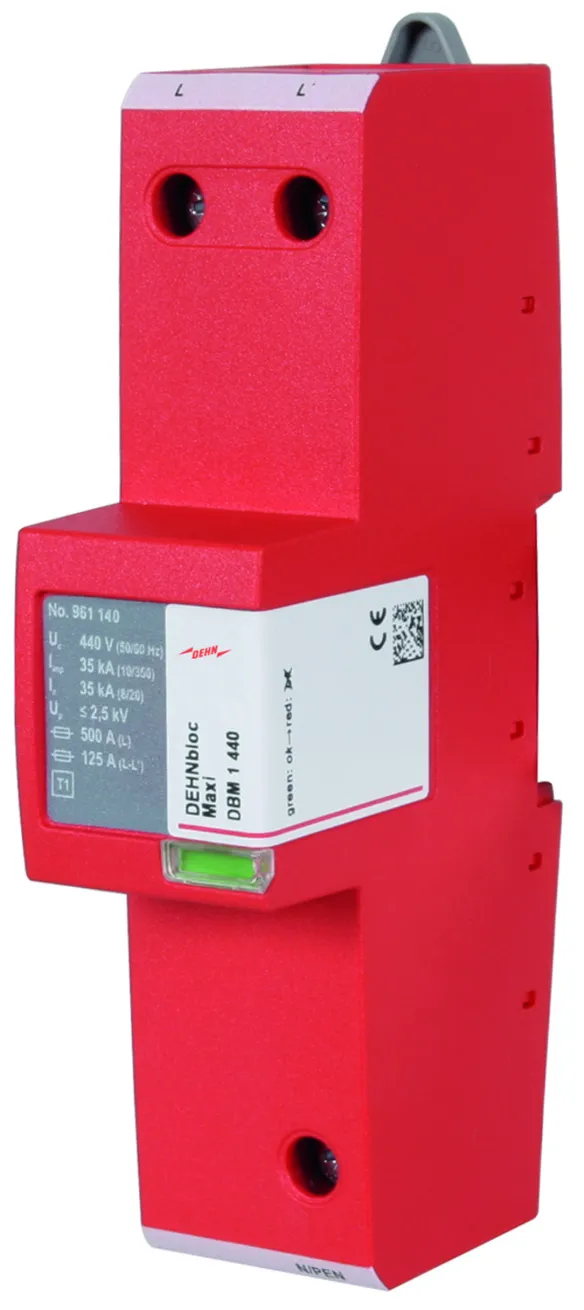

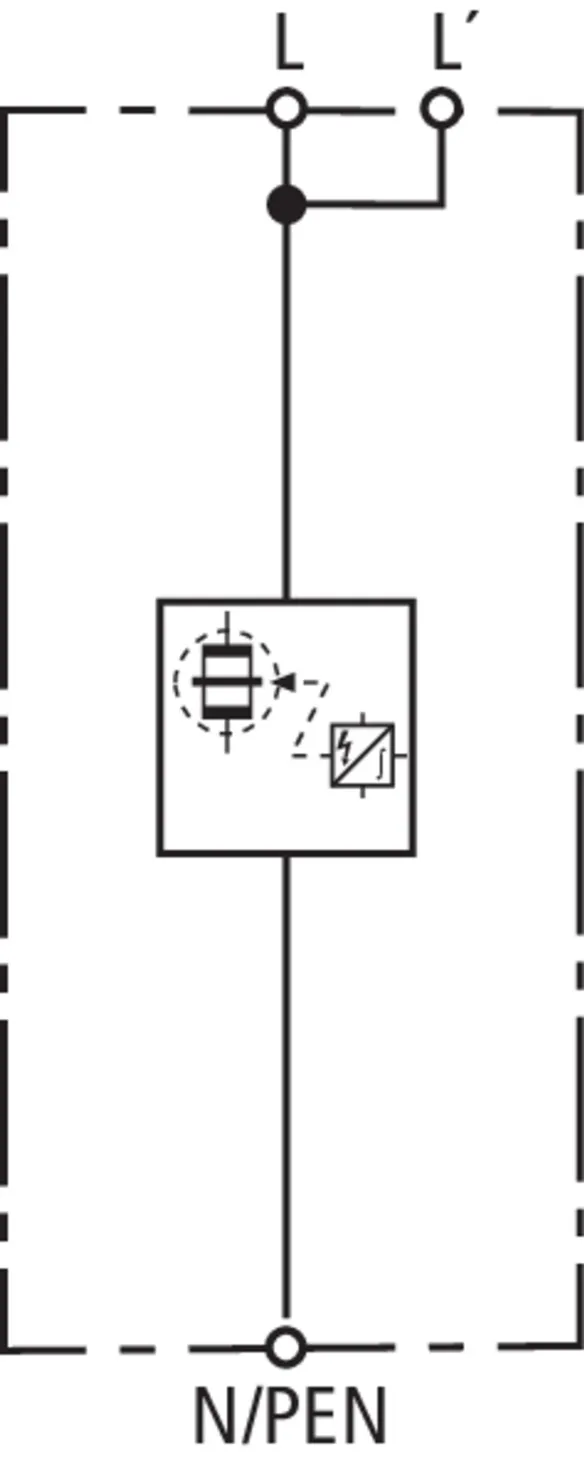

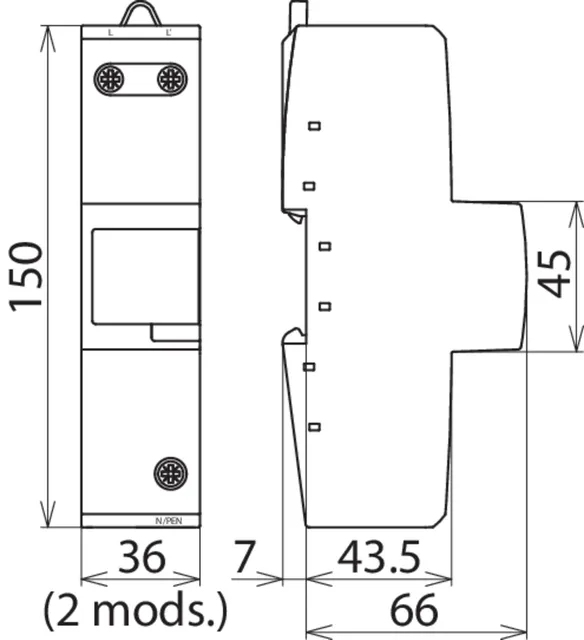

Skoordynowany ogranicznik przepięć DEHNbloc Maxi 1 440
1-biegunowy skoordynowany ogranicznik przepięć, szerokość 2 modułów
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 440 V AC
Napięciowy poziom ochrony: <= 2,5 kV
Prąd udarowy pioruna (10/350): 35 kA
Zdolność gaszenia prądu następczego: do 100 kArms.
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DBM 1 440
Nr kat.: 961140
lub podobny.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy AC (U_C )	440 V
Prąd udarowy (10/350 µs) (I_imp )	35 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 0,2 s)	500 A gG
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 5 s)	250 A gG
Certyfikaty	UL, CSA

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Napięcie znamionowe AC (U_N )	400 V
Największe napięcie trwałej pracy AC (U_C )	440 V
Prąd udarowy (10/350 µs) (I_imp )	35 kA
Energia właściwa (W/R)	306,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	35 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 0,2 s)	500 A gG
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 5 s)	250 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) (U_T) – cecha	760 V / 120 min – wytrzymały
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L, L', N/PEN) (min.)	10 mm² drut / linka
Przekrój przewodów (L, N/PEN) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (L') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	UL, CSA
Rozszerzone dane techniczne:	do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms (zbadane przez niemieckie stowarzyszenie VDE)
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
– Ograniczanie / gaszenie prądów następczych	do 100 kA_rms (220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms (ta ≤ 0,2 s)	500 A gG
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms (t_a ≤ 5 s)	250 A gG

Product 961140 was added to Notepad.

Go to Notepad

Product 961140 was added to the cart.

Go to Web-Shop

Part No. 961145 DBM 1 440 FM

GTIN 4013364116276, Customs tariff No. (EU): 85363090, Gross weight: 601.60 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

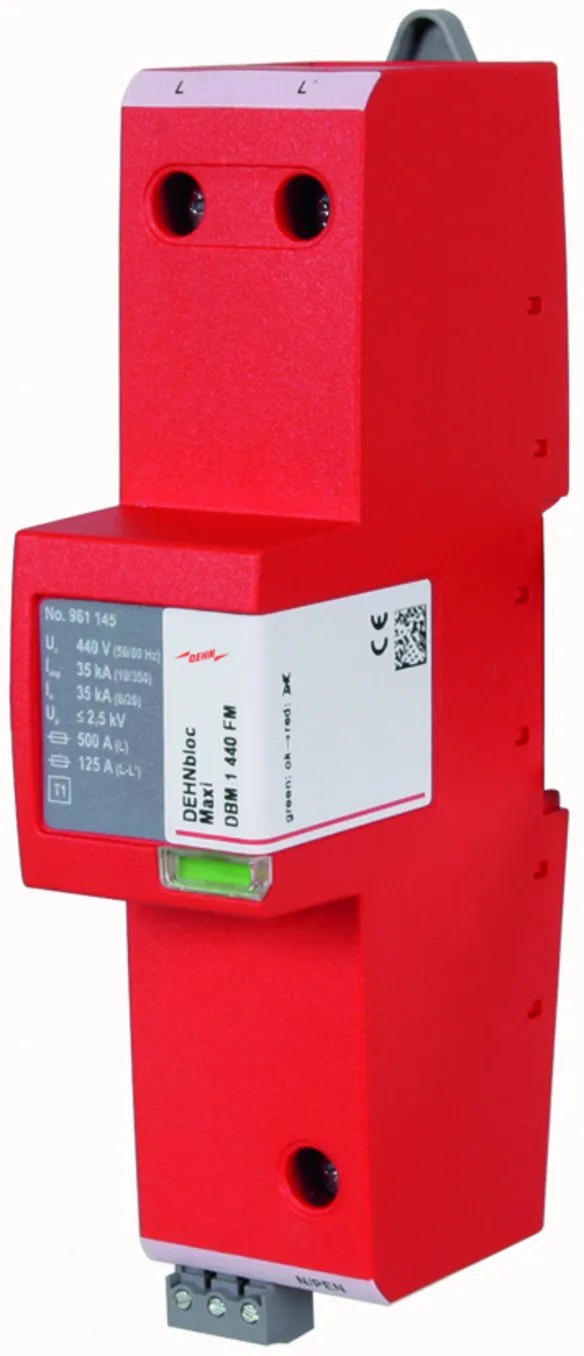

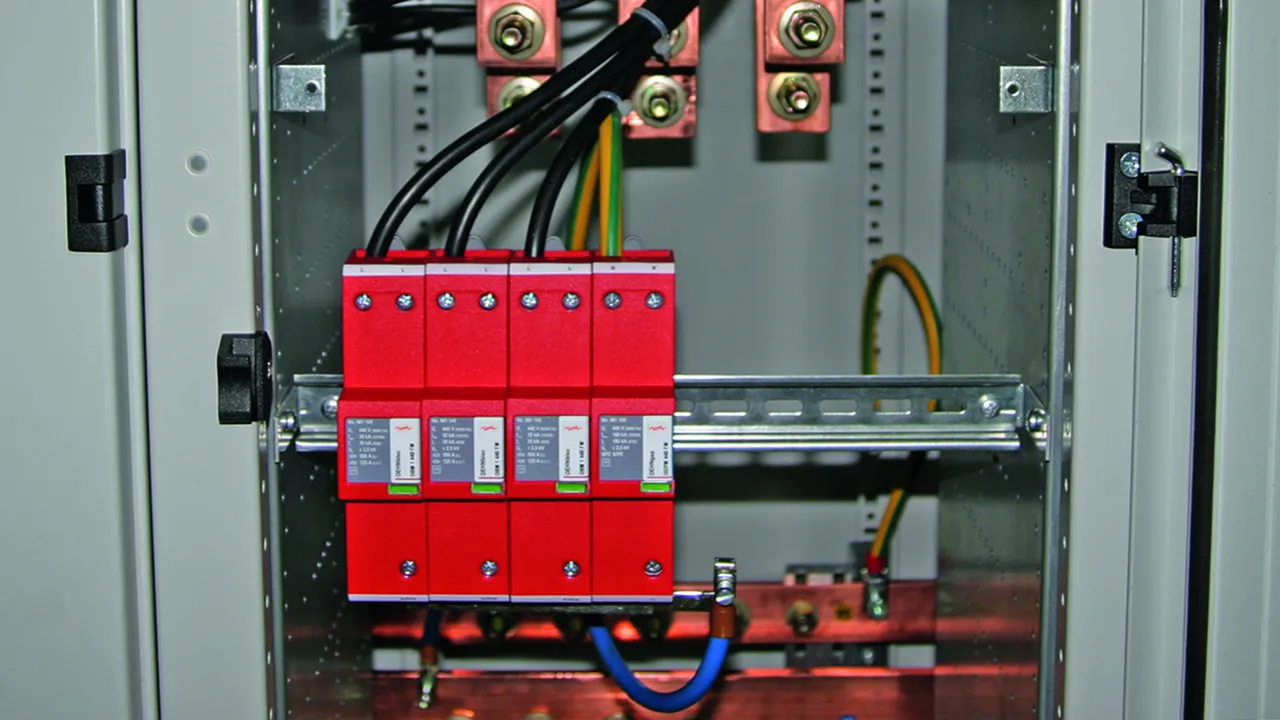

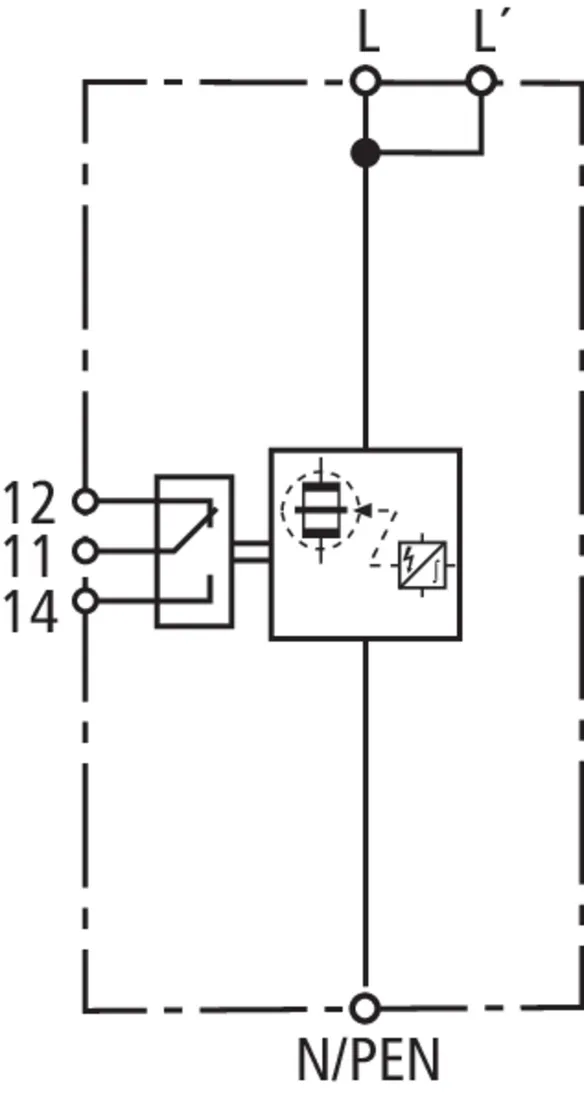

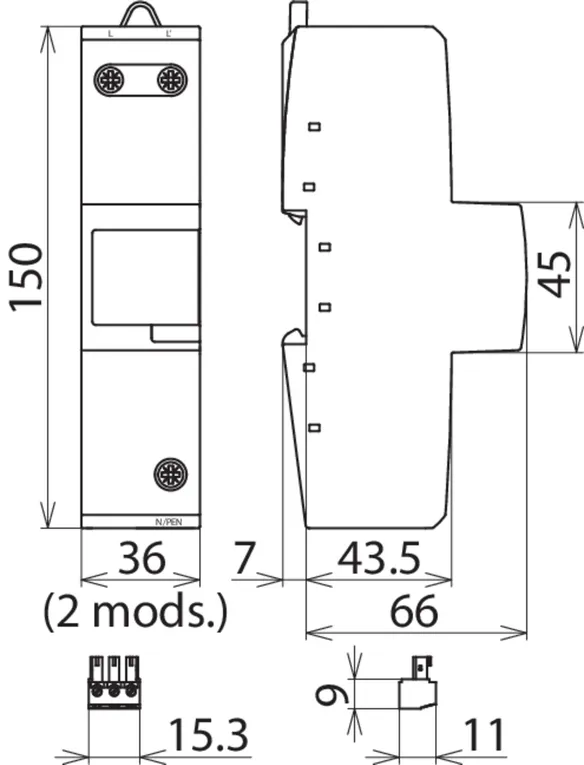

Skoordynowany ogranicznik przepięć DEHNbloc Maxi 1 440 FM
1-biegunowy skoordynowany ogranicznik przepięć, szerokość 2 modułów
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
z zestykiem zdalnej sygnalizacji
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 440 V AC
Napięciowy poziom ochrony: <= 2,5 kV
Prąd udarowy pioruna (10/350): 35 kA
Zdolność gaszenia prądu następczego: do 100 kArms.
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DBM 1 440 FM
Nr kat.: 961145
lub podobny.

Certificates

Wave breaker function

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy AC (U_C )	440 V
Prąd udarowy (10/350 µs) (I_imp )	35 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 0,2 s)	500 A gG
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 5 s)	250 A gG
Certyfikaty	UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Napięcie znamionowe AC (U_N )	400 V
Największe napięcie trwałej pracy AC (U_C )	440 V
Prąd udarowy (10/350 µs) (I_imp )	35 kA
Energia właściwa (W/R)	306,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	35 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 0,2 s)	500 A gG
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 5 s)	250 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) (U_T) – cecha	760 V / 120 min – wytrzymały
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L, L', N/PEN) (min.)	10 mm² drut / linka
Przekrój przewodów (L, N/PEN) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (L') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms (zbadane przez niemieckie stowarzyszenie VDE)
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
– Ograniczanie / gaszenie prądów następczych	do 100 kA_rms (220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms (ta ≤ 0,2 s)	500 A gG
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms (t_a ≤ 5 s)	250 A gG

Product 961145 was added to Notepad.

Go to Notepad

Product 961145 was added to the cart.

Go to Web-Shop

DEHNbloc Maxi 1 760 FM

Skoordynowany jednobiegunowny ogranicznik przepięć do sieci 690 V; ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny).

1 Product

Part No. 961175 DBM 1 760 FM

GTIN 4013364116283, Customs tariff No. (EU): 85363090, Gross weight: 589.80 g, PU: 1.00 szt.

Images

Additional information

CAD files

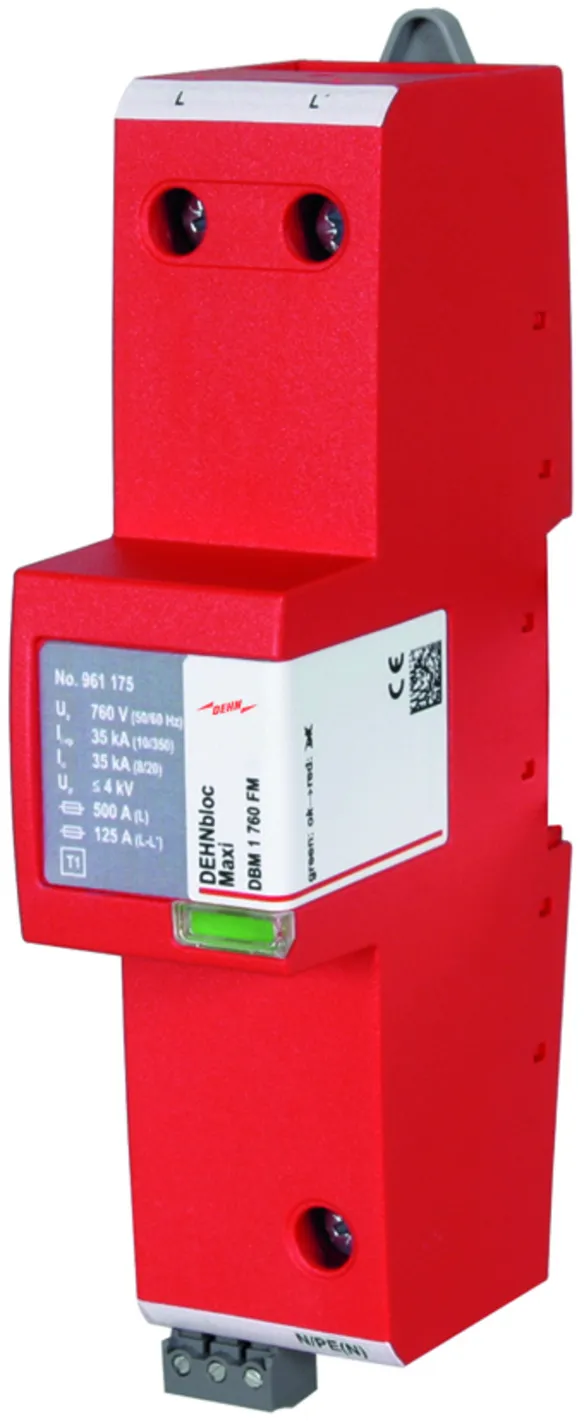

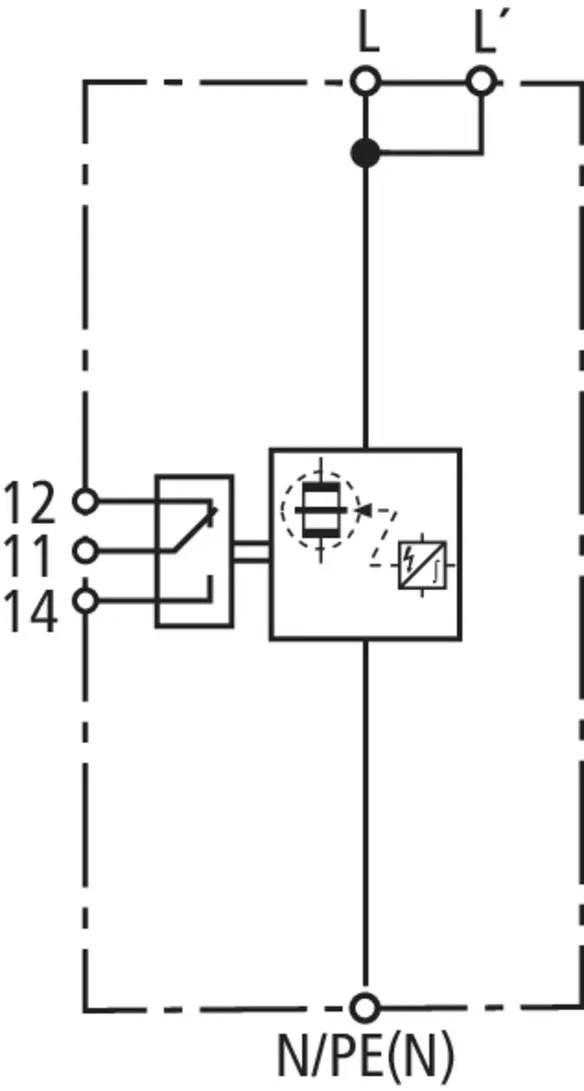

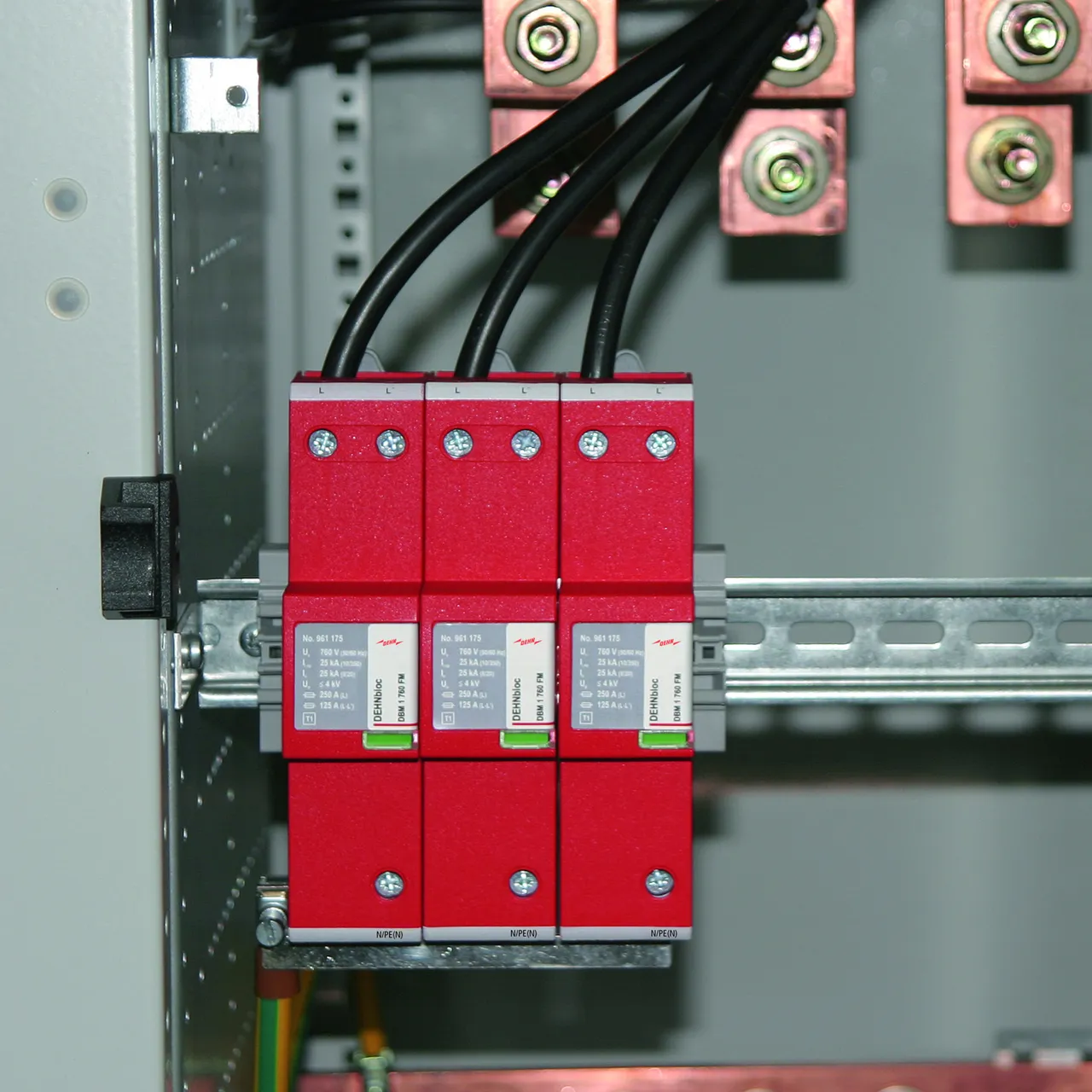

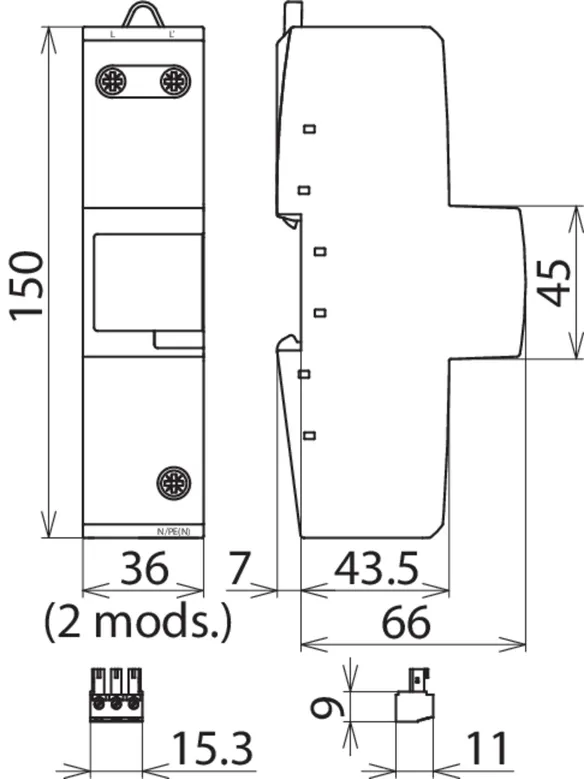

Skoordynowany ogranicznik przepięć DEHNbloc Maxi 1 760 FM
1-biegunowy skoordynowany ogranicznik przepięć, szerokość 2 modułów
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
z zestykiem zdalnej sygnalizacji
Technika iskiernikowa RADAX-Flow do
ograniczenia prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 760 V AC
Napięciowy poziom ochrony: <= 4 kV
Prąd udarowy pioruna (10/350): 25 kA
Zdolność gaszenia prądów następczych: do 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DBM 1 760 FM
Nr kat.: 961175
lub podobny.

Certificates

Wave breaker function

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy AC (U_C )	760 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 4 kV
Maksymalny bezpiecznik (L) do I_K= 25 kA_rms(t_a≤ 5 s)	250 A gG
Certyfikaty	UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Napięcie znamionowe AC (U_N )	690 V
Największe napięcie trwałej pracy AC (U_C )	760 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 4 kV
Zdolność gaszenia prądu następczego AC (I_fi )	25 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 25 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 25 kA_rms(t_a≤ 5 s)	250 A gG
Maksymalny bezpiecznik (L) dla I_K> 25 kA_rms	100 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) (U_T) – cecha	1320 V / 120 min – wytrzymały
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L, L', 9) (min.)	10 mm² drut / linka
Przekrój przewodów (L, 9) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (L') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 961175 was added to Notepad.

Go to Notepad

Product 961175 was added to the cart.

Go to Web-Shop
