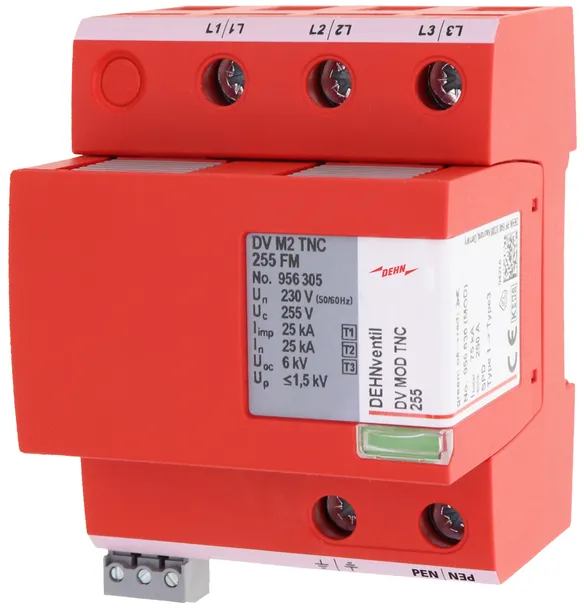

Part No. 956305 DV M2 TNC 255 FM

GTIN 4013364510586, Customs tariff No. (EU): 85363090, Gross weight: 519.19 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

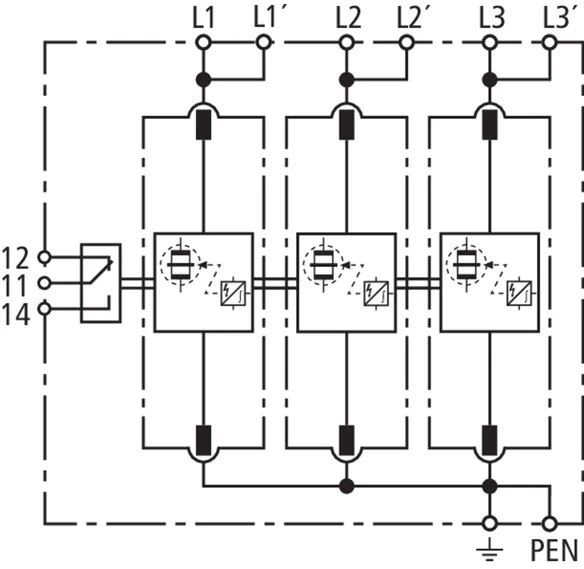

Kombinowany ogranicznik przepięć z modułami wymiennymi DEHNventil M2 TNC 255 FM

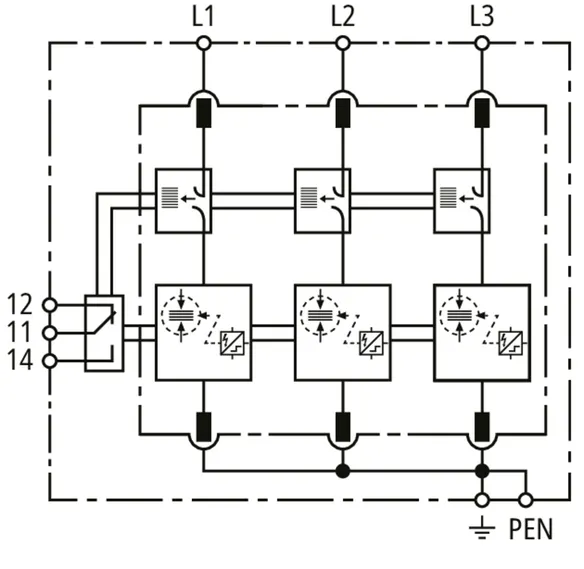

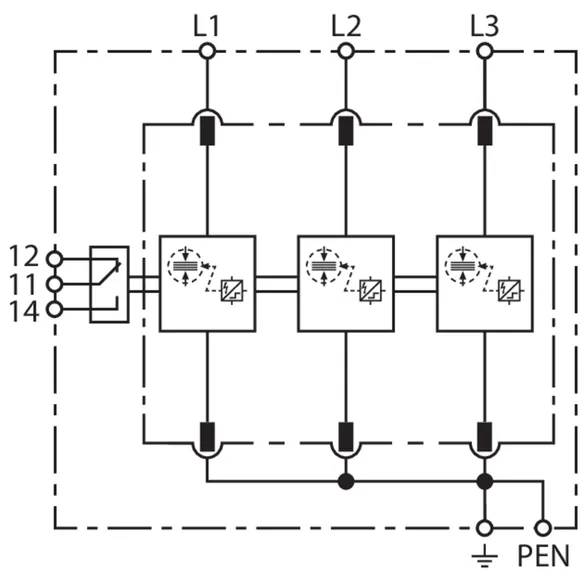

3-biegunowy, modułowy, gotowy do podłączenia kombinowany ogranicznik przepięć
do sieci TNC o napięciu znamionowym 230/400 V, szerokość: 4 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 + typu 2 + typu 3 zgodnie z EN 61643-11
Technika iskiernikowa RAC
do ograniczenia prądów następczych
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 75 kA
Zdolność gaszenia prądu następczego: do 100 kArms.
Certyfikaty zgodnie z VDE, KEMA
Koordynacja energetyczna według DIN CLC/TS 61643-12
do ograniczników przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DV M2 TNC 255 FM
Nr kat.: 956305
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3 / klasa I + klasa II + klasa III
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Piorunowy prąd udarowy (10/350 µs) [L-PEN] (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	250 A gG
Certyfikaty	VDE, KEMA, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms(220 kA_peak)

Szczegóły
Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3 / klasa I + klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Piorunowy prąd udarowy (10/350 µs) [L-PEN] (I_imp )	25 kA
Energia właściwa [L-PEN] (W/R)	156,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L-PEN] (I_n )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Napięcie jałowe generatora hybrydowego (U_OC )	6 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	Bezpiecznik 35 A gG nie zadziała do 50 kA_rms(spodziewanego)
Wytrzymałość zwarciowa [L-N]/[N-PE] (I_SCCR )	50 kA_rms
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	250 A gG
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Energia przenoszona przy S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Zakres temperatury pracy [równległe] / [szeregowe] (T_U )	-40°C ... +80°C / -40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L1, L2, L3, PEN, 9) (min.)	6 mm²drut / linka
Przekrój przewodów (L1, L2, L3, PEN, 9) (maks.)	35 mm²wielodrutowo / 25 mm²linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20

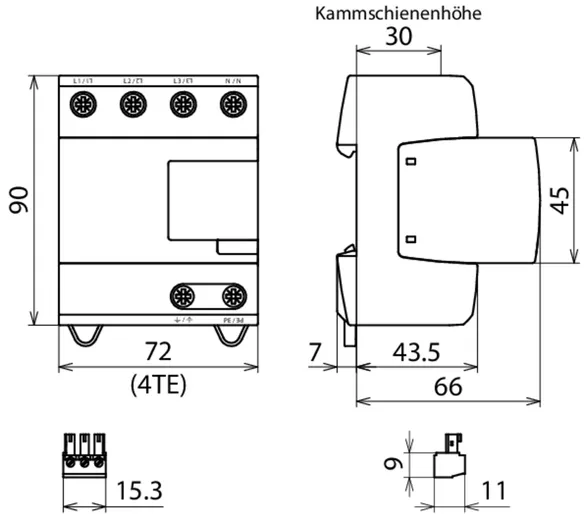

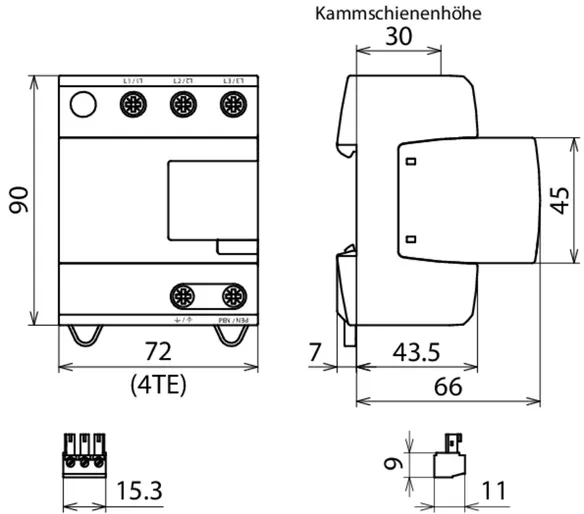

Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	VDE, KEMA, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm²drut / linka
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms(220 kA_peak)
- Ograniczanie / gaszenie prądów następczych w sieci	do 100 kA_rms (220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms	250 A gG
Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie probiercze AC (U_C )	266 V
– Napięcie znamionowe AC (U_N )	230 / 400 V
– Częstotliwość znamionowa (f_N )	16,7 Hz
– Maksymalny bezpiecznik	160 A gG @ 16,7 Hz

Product 956305 was added to Notepad.

Go to Notepad

Product 956305 was added to the cart.

Go to Web-Shop

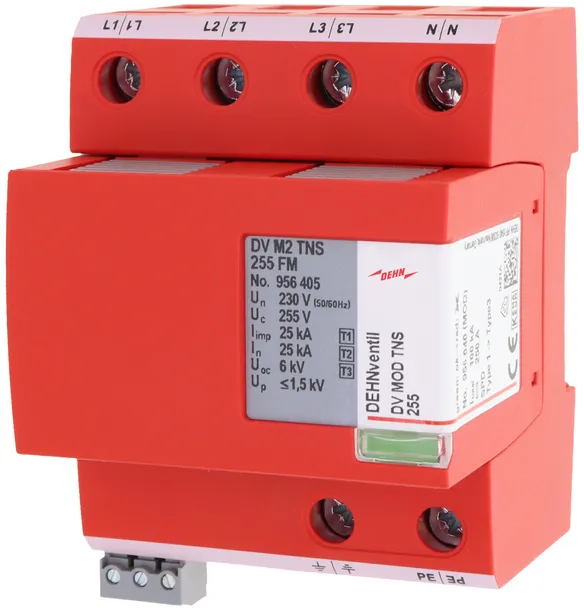

Part No. 956405 DV M2 TNS 255 FM

GTIN 4013364510562, Customs tariff No. (EU): 85363090, Gross weight: 583.68 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć z modułami wymiennymi DEHNventil M2 TNS 255 FM
4-biegunowy, modułowy, gotowy do podłączenia kombinowany ogranicznik przepięć do
sieci TN(C)-S o napięciu znamionowym 230/400 V, szerokość: 4 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 + typu 2 + typu 3 zgodnie z EN 61643-11
Technika iskiernikowa RAC
do ograniczenia prądów następczych
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 100 kA
Zdolność gaszenia prądu następczego: do 100 kArms.
Certyfikaty zgodnie z VDE, KEMA
Koordynacja energetyczna według DIN CLC/TS 61643-12
do ograniczników przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DV M2 TNS 255 FM
Nr kat.: 956405
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3 / klasa I + klasa II + klasa III
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Piorunowy prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Piorunowy prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	25 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	250 A gG
Certyfikaty	VDE, KEMA, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)

Szczegóły
Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3 / klasa I + klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Piorunowy prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia właściwa [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Piorunowy prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia właściwa [L,N-PE] (W/R)	156,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięcie jałowe generatora hybrydowego (U_OC )	6 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	Bezpiecznik 35 A gG nie zadziała do 50 kA_rms(spodziewanego)
Wytrzymałość zwarciowa [L-N]/[N-PE] (I_SCCR )	50 kA_rms
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	250 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Energia przenoszona przy S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Zakres temperatury pracy [równległe] / [szeregowe] (T_U )	-40°C ... +80°C / -40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L1, L2, L3, N, PE, 9) (min.)	6 mm²drut / linka
Przekrój przewodów (L1, L2, L3, N, PE, 9) (maks.)	35 mm²wielodrutowo / 25 mm²linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	VDE, KEMA, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
- Ograniczanie / gaszenie prądów następczych w sieci	do 100 kA_rms (220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms	250 A gG
Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie probiercze AC (U_C )	266 V
– Napięcie znamionowe AC (U_N )	230 / 400 V
– Częstotliwość znamionowa (f_N )	16,7 Hz
– Maksymalny bezpiecznik	160 A gG @ 16,7 Hz

Product 956405 was added to Notepad.

Go to Notepad

Product 956405 was added to the cart.

Go to Web-Shop

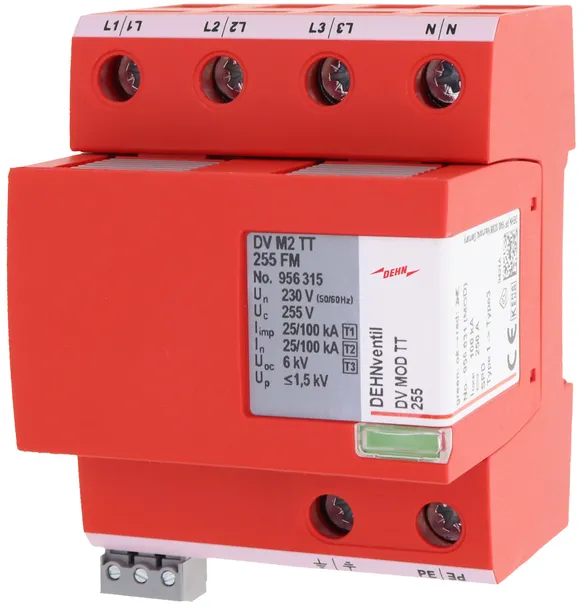

Part No. 956315 DV M2 TT 255 FM

GTIN 4013364528963, Customs tariff No. (EU): 85363090, Gross weight: 616.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć z modułami wymiennymi DEHNventil M2 TT 255 FM

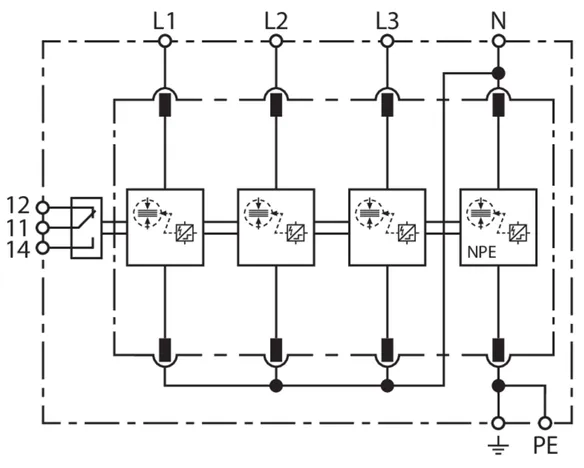

4-biegunowy, modułowy, gotowy do podłączenia kombinowany ogranicznik przepięć do
sieci TT i TN(C)-S o napięciu znamionowym 230/400 V, szerokość: 4 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 + typu 2 + typu 3 zgodnie z EN 61643-11
Technika iskiernikowa RAC
do ograniczenia prądów następczych
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 100 kA
Zdolność gaszenia prądu następczego: do 100 kArms.
Certyfikaty zgodnie z VDE, KEMA
Koordynacja energetyczna według DIN CLC/TS 61643-12
do ograniczników przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DV M2 TT 255 FM
Nr kat.: 956315
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3 / klasa I + klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	255 V (50 / 60 Hz)
Piorunowy prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Piorunowy prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	250 A gG
Certyfikaty	VDE, KEMA, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
Dane dodatkowe:	---------------------------------
– Napięciowy poziom ochrony [L-PE] (U_P )	1,8 kV

Szczegóły
Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3 / klasa I + klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Piorunowy prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia właściwa [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Piorunowy prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energia właściwa [L-N]/[N-PE] (W/R)	156,25 kJ/Ω / 2.50 MJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięcie jałowe generatora hybrydowego (U_OC )	6 kV
Zdolność gaszenia prądu następczego [L-N]/[N-PE] (I_fi )	50 kA_rms/ 100 A_rms
Ograniczanie prądu następczego / selektywność	Bezpiecznik 35 A gG nie zadziała do 50 kA_rms(spodziewanego)
Wytrzymałość zwarciowa [L-N]/[N-PE] (I_SCCR )	50 kA_rms / 100 A_rms
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	250 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Energia przenoszona przy S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Zakres temperatury pracy [równległe] / [szeregowe] (T_U )	-40°C ... +80°C / -40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L1, L2, L3, N, PE, 9) (min.)	6 mm²drut / linka
Przekrój przewodów (L1, L2, L3, N, PE, 9) (maks.)	35 mm²wielodrutowo / 25 mm²linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Miejsce montażu / stopień ochrony	wewnątrz pomieszczeń / IP20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	VDE, KEMA, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
- Ograniczanie / gaszenie prądów następczych w sieci	do 100 kA_rms (220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms	250 A gG
Dane dodatkowe:	---------------------------------
– Napięciowy poziom ochrony [L-PE] (U_P )	1,8 kV
Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie probiercze AC (U_C )	266 V
– Napięcie znamionowe AC (U_N )	230 / 400 V
– Częstotliwość znamionowa (f_N )	16,7 Hz
– Maksymalny bezpiecznik	160 A gG @ 16,7 Hz

Product 956315 was added to Notepad.

Go to Notepad

Product 956315 was added to the cart.

Go to Web-Shop

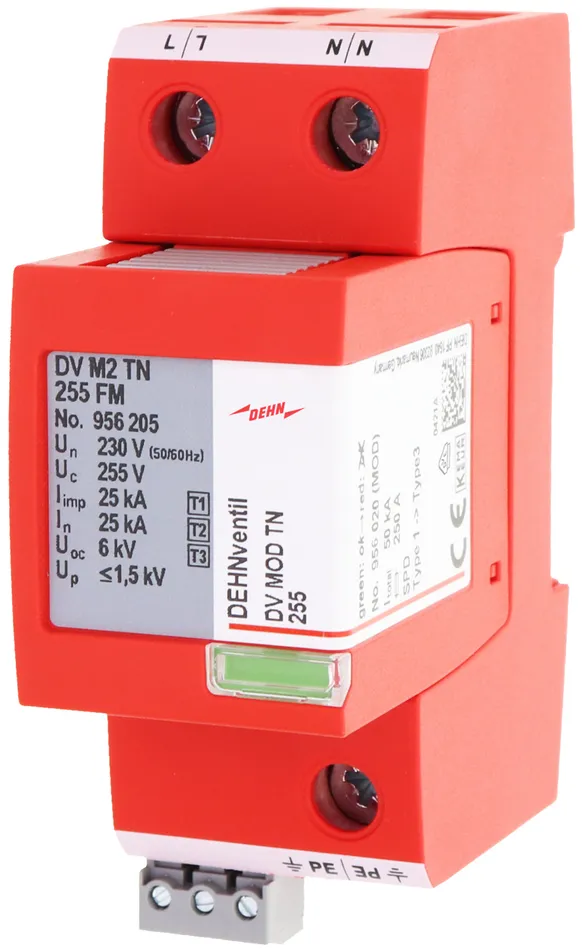

Part No. 956205 DV M2 TN 255 FM

GTIN 4013364510579, Customs tariff No. (EU): 85363090, Gross weight: 311.29 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć z modułami wymiennymi DEHNventil M2 TN 255 FM
2-biegunowy, modułowy, gotowy do podłączenia kombinowany ogranicznik przepięć do
jednofazowych sieci TN, szerokość: 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 + typu 2 + typu 3 zgodnie z EN 61643-11
Technika iskiernikowa RAC
do ograniczenia prądów następczych
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 50 kA
Zdolność gaszenia prądu następczego: do 100 kArms.
Certyfikaty zgodnie z VDE, KEMA
Koordynacja energetyczna według DIN CLC/TS 61643-12
do ograniczników przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DV M2 TN 255 FM
Nr kat.: 956205
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3 / klasa I + klasa II + klasa III
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L+N-PE] (I_total )	50 kA
Piorunowy prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	25 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	250 A gG
Certyfikaty	VDE, KEMA, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)

Szczegóły
Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3 / klasa I + klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L+N-PE] (I_total )	50 kA
Energia właściwa [L+N-PE] (W/R)	625,00 kJ/Ω
Piorunowy prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia właściwa [L,N-PE] (W/R)	156,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięcie jałowe generatora hybrydowego (U_OC )	6 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	Bezpiecznik 35 A gG nie zadziała do 50 kA_rms(spodziewanego)
Wytrzymałość zwarciowa [L-N]/[N-PE] (I_SCCR )	50 kA_rms
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	250 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Energia przenoszona przy S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Zakres temperatury pracy [równległe] / [szeregowe] (T_U )	-40°C ... +80°C / -40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L, N, PE, 9) (min.)	6 mm²drut / linka
Przekrój przewodów (L, N, PE,9) (maks.)	35 mm²wielodrutowo / 25 mm²linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	VDE, KEMA, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm²drut / linka
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
- Ograniczanie / gaszenie prądów następczych w sieci	do 100 kA_rms (220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms	250 A gG
Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie probiercze AC (U_C )	266 V
– Napięcie znamionowe AC (U_N )	230 V
– Częstotliwość znamionowa (f_N )	16,7 Hz
– Maksymalny bezpiecznik	160 A gG @ 16,7 Hz

Product 956205 was added to Notepad.

Go to Notepad

Product 956205 was added to the cart.

Go to Web-Shop

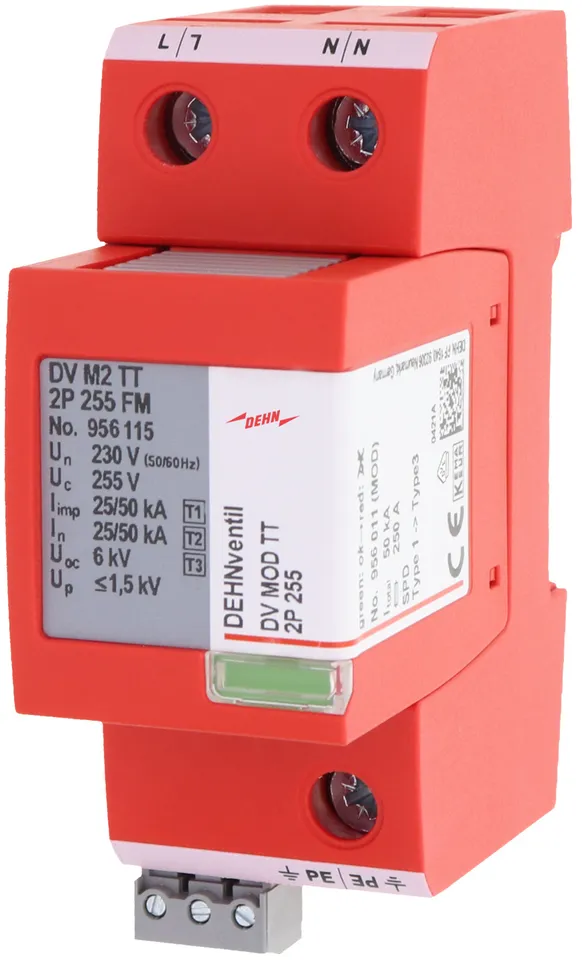

Part No. 956115 DV M2 TT 2P 255 FM

GTIN 4013364546929, Customs tariff No. (EU): 85363090, Gross weight: 327.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć z modułami wymiennymi DEHNventil M2 TT 2P 255 FM
2-biegunowy, modułowy, gotowy do podłączenia kombinowany ogranicznik przepięć do
jednofazowych sieci TT i TN, szerokość: 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 + typu 2 + typu 3 zgodnie z EN 61643-11
Technika iskiernikowa RAC
do ograniczenia prądów następczych
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 50 kA
Zdolność gaszenia prądu następczego: do 100 kArms.
Certyfikaty zgodnie z VDE, KEMA
Koordynacja energetyczna według DIN CLC/TS 61643-12
do ograniczników przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DV M2 TT 2P 255 FM
Nr kat.: 956115
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3 / klasa I + klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	255 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L+N-PE] (I_total )	50 kA
Piorunowy prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	250 A gG
Certyfikaty	VDE, KEMA, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
Dane dodatkowe:	---------------------------------
– Napięciowy poziom ochrony [L-PE] (U_P )	1,8 kV

Szczegóły
Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3 / klasa I + klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L+N-PE] (I_total )	50 kA
Energia właściwa [L+N-PE] (W/R)	625,00 kJ/Ω
Piorunowy prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Energia właściwa [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięcie jałowe generatora hybrydowego (U_OC )	6 kV
Zdolność gaszenia prądu następczego [L-N]/[N-PE] (I_fi )	50 kA_rms / 100 A_rms
Ograniczanie prądu następczego / selektywność	Bezpiecznik 35 A gG nie zadziała do 50 kA_rms(spodziewanego)
Wytrzymałość zwarciowa [L-N]/[N-PE] (I_SCCR )	50 kA_rms/ 100 kA_rms
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	250 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Energia przenoszona przy S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Zakres temperatury pracy [równległe] / [szeregowe] (T_U )	-40°C ... +80°C / -40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L, N, PE, 9) (min.)	6 mm² drut / linka
Przekrój przewodów (L, N, PE,9) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Miejsce montażu / stopień ochrony	wewnątrz pomieszczeń / IP20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	VDE, KEMA, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
- Ograniczanie / gaszenie prądów następczych w sieci	do 100 kA_rms (220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms	250 A gG
Dane dodatkowe:	---------------------------------
– Napięciowy poziom ochrony [L-PE] (U_P )	1,8 kV
Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie probiercze AC (U_C )	266 V
– Napięcie znamionowe AC (U_N )	230 V
– Częstotliwość znamionowa (f_N )	16,7 Hz
– Maksymalny bezpiecznik	160 A gG @ 16,7 Hz

Product 956115 was added to Notepad.

Go to Notepad

Product 956115 was added to the cart.

Go to Web-Shop

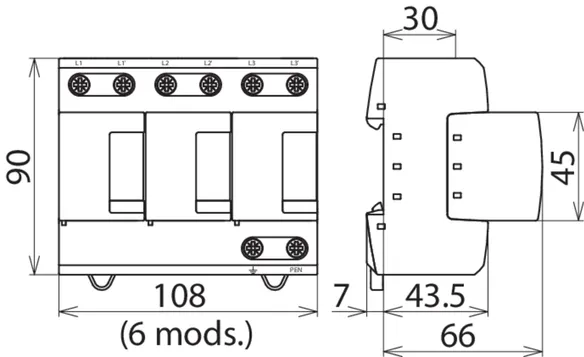

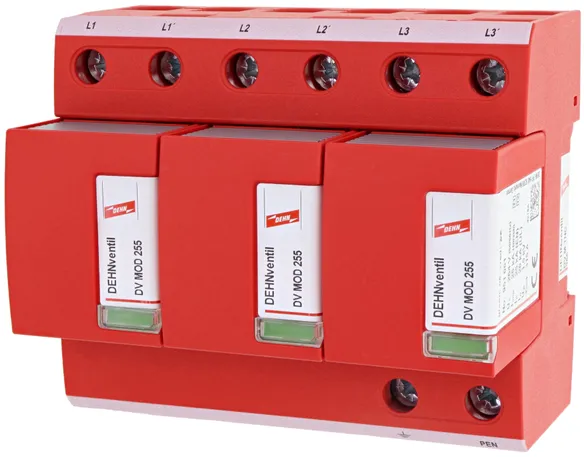

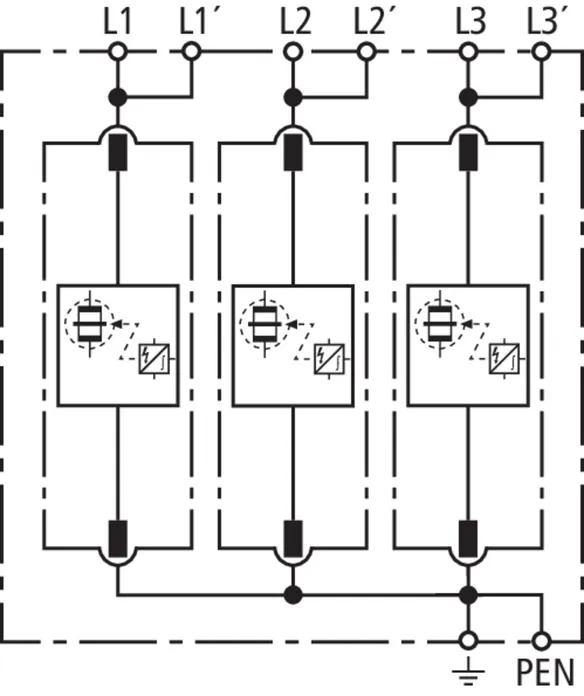

Part No. 951300 DV M TNC 255

GTIN 4013364108134, Customs tariff No. (EU): 85363090, Gross weight: 1004.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Producent: DEHN
Typ: DV M TNC 255
Nr kat.: 951300
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Piorunowy prąd udarowy (10/350 µs) [L-PEN] (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Certyfikaty	KEMA, VDE, UL
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)

Szczegóły
Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Energia właściwa [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ω
Piorunowy prąd udarowy (10/350 µs) [L-PEN] (I_imp )	25 kA
Energia właściwa [L-PEN] (W/R)	156,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 20 A gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy [równległe] / [szeregowe] (T_U )	-40°C ... +80°C / -40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L1, L1', L2, L2', L3, L3', PEN, 9) (min.)	10 mm²drut / linka
Przekrój przewodów (L1, L2, L3, PEN) (maks.)	50 mm²wielodrutowo / 35 mm²linka
Przekrój przewodów (L1', L2', L3', 9) (maks.)	35 mm²wielodrutowo / 25 mm²linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	6 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
- Ograniczanie / gaszenie prądów następczych w sieci	do 100 kA_rms (220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms	315 A gG
Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie znamionowe AC (U_N )	230 / 400 V
– Częstotliwość znamionowa (f_N )	16,7 Hz
– Maksymalny bezpiecznik	125 A gG @ 16,7 Hz

Product 951300 was added to Notepad.

Go to Notepad

Product 951300 was added to the cart.

Go to Web-Shop

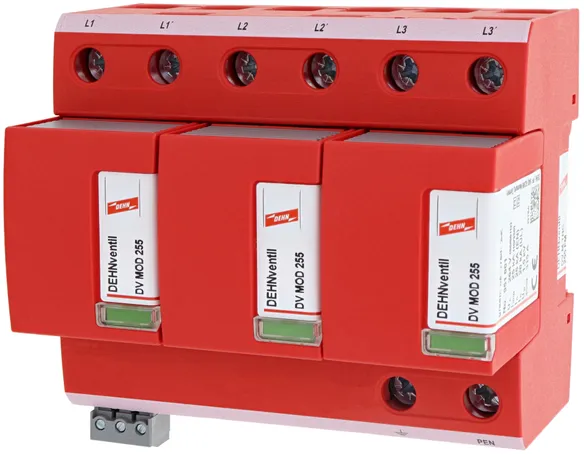

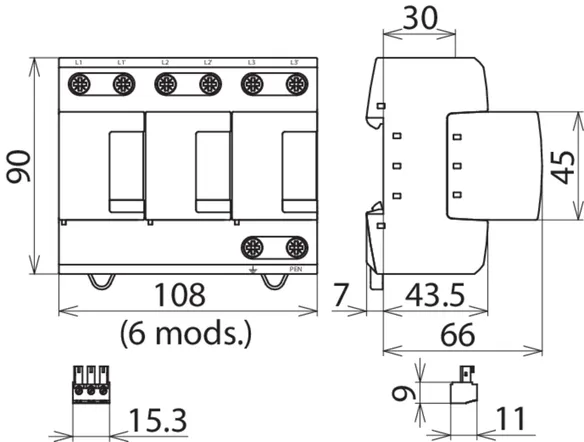

Part No. 951305 DV M TNC 255 FM

GTIN 4013364108141, Customs tariff No. (EU): 85363090, Gross weight: 1020.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Producent: DEHN
Typ: DV M TNC 255 FM
Nr kat.: 951305
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Piorunowy prąd udarowy (10/350 µs) [L-PEN] (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Certyfikaty	KEMA, VDE, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms(220 kA_peak)

Szczegóły
Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Energia właściwa [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ω
Piorunowy prąd udarowy (10/350 µs) [L-PEN] (I_imp )	25 kA
Energia właściwa [L-PEN] (W/R)	156,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 20 A gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy [równległe] / [szeregowe] (T_U )	-40°C ... +80°C / -40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L1, L1', L2, L2', L3, L3', PEN, 9) (min.)	10 mm²drut / linka
Przekrój przewodów (L1, L2, L3, PEN) (maks.)	50 mm²wielodrutowo / 35 mm²linka
Przekrój przewodów (L1', L2', L3', 9) (maks.)	35 mm²wielodrutowo / 25 mm²linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	6 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm²drut / linka
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms(220 kA_peak)
- Ograniczanie / gaszenie prądów następczych w sieci	do 100 kA_rms (220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms	315 A gG
Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie znamionowe AC (U_N )	230 / 400 V
– Częstotliwość znamionowa (f_N )	16,7 Hz
– Maksymalny bezpiecznik	125 A gG @ 16,7 Hz

Product 951305 was added to Notepad.

Go to Notepad

Product 951305 was added to the cart.

Go to Web-Shop

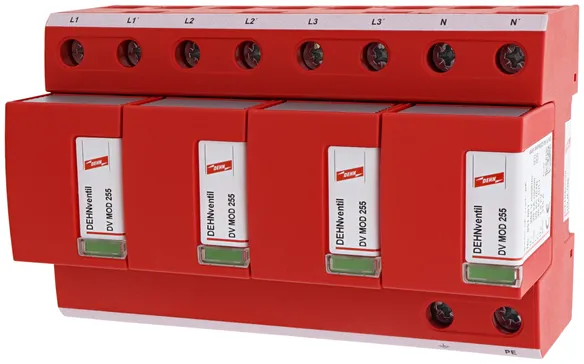

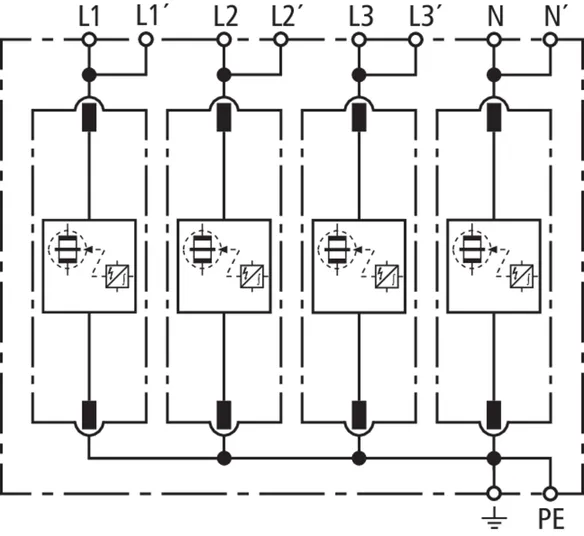

Part No. 951400 DV M TNS 255

GTIN 4013364108158, Customs tariff No. (EU): 85363090, Gross weight: 1.40 kg, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

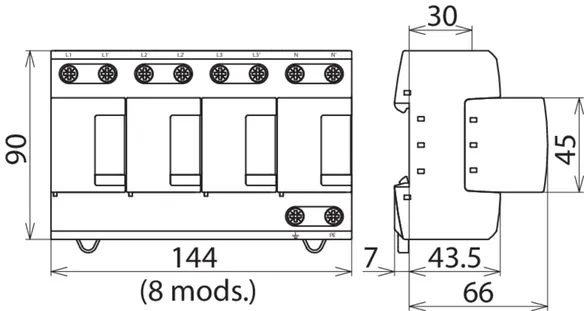

Kombinowany ogranicznik przepięć z modułami wymiennymi DEHNventil M TNS 255
4-biegunowy, modułowy, gotowy do podłączenia kombinowany ogranicznik przepięć do
sieci TN(C)-S o napięciu znamionowym 230/400 V, szerokość: 8 modułów
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
Największe napięcie trwałej pracy: 264 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 100 kA
Zdolność gaszenia prądu następczego: do 100 kArms.
Koordynacja energetyczna według DIN EN 62305-4
do ograniczników przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DV M TNS 255
Nr kat.: 951400
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Piorunowy prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	25 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Certyfikaty	KEMA, VDE, UL
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)

Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie znamionowe AC (U_N )	230 / 400 V
– Częstotliwość znamionowa (f_N )	16,7 Hz
– Maksymalny bezpiecznik	125 A gG @ 16,7 Hz
Szczegóły
Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia właściwa [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Piorunowy prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia właściwa [L,N-PE] (W/R)	156,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 20 A gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy [równległe] / [szeregowe] (T_U )	-40°C ... +80°C / -40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²drut / linka
Przekrój przewodów (L1, L2, L3, N, PE) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (L1', L2', L3', N', 9) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	8 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
- Ograniczanie / gaszenie prądów następczych w sieci	do 100 kA_rms (220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms	315 A gG

Product 951400 was added to Notepad.

Go to Notepad

Product 951400 was added to the cart.

Go to Web-Shop

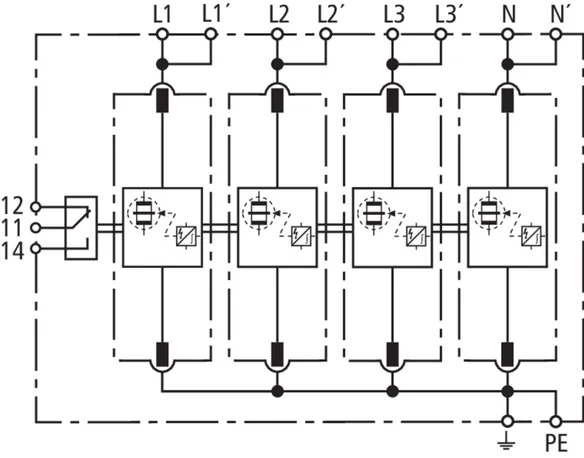

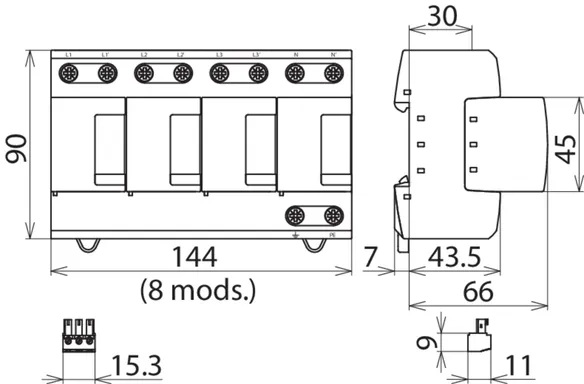

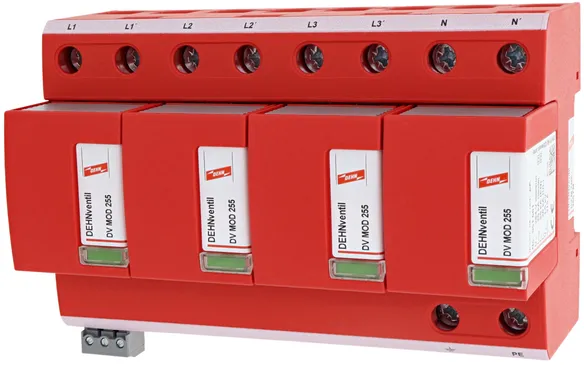

Part No. 951405 DV M TNS 255 FM

GTIN 4013364108165, Customs tariff No. (EU): 85363090, Gross weight: 1.40 kg, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Producent: DEHN
Typ: DV M TNS 255 FM
Nr kat.: 951405
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Piorunowy prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	25 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Certyfikaty	KEMA, VDE, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)

Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie znamionowe AC (U_N )	230 / 400 V
– Częstotliwość znamionowa (f_N )	16,7 Hz
– Maksymalny bezpiecznik	125 A gG @ 16,7 Hz
Szczegóły
Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia właściwa [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Piorunowy prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia właściwa [L,N-PE] (W/R)	156,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 20 A gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy [równległe] / [szeregowe] (T_U )	-40°C ... +80°C / -40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²drut / linka
Przekrój przewodów (L1, L2, L3, N, PE) (maks.)	50 mm²wielodrutowo / 35 mm²linka
Przekrój przewodów (L1', L2', L3', N', 9) (maks.)	35 mm²wielodrutowo / 25 mm²linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	8 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
- Ograniczanie / gaszenie prądów następczych w sieci	do 100 kA_rms (220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms	315 A gG

Product 951405 was added to Notepad.

Go to Notepad

Product 951405 was added to the cart.

Go to Web-Shop

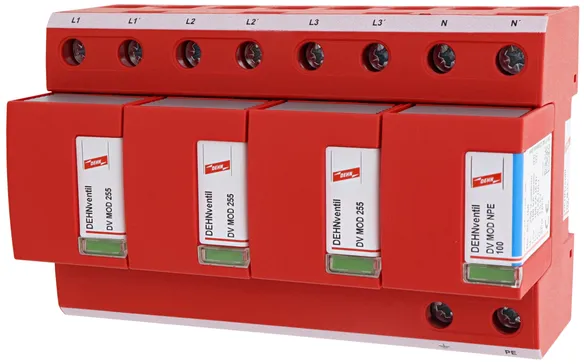

Part No. 951310 DV M TT 255

GTIN 4013364108172, Customs tariff No. (EU): 85363090, Gross weight: 1.31 kg, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Producent: DEHN
Typ: DV M TT 255
Nr kat.: 951310
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC [L-N] (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Piorunowy prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Certyfikaty	KEMA, VDE, UL
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
Dane dodatkowe:	do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms (zbadane przez niemieckie stowarzyszenie VDE)
– Napięciowy poziom ochrony [L-PE] (U_P )	2,2 kV

Szczegóły
Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	264 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Piorunowy prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia właściwa [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Piorunowy prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energia właściwa [L-N]/[N-PE] (W/R)	156,25 kJ/Ω / 2,50 MJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego [L-N]/[N-PE] (I_fi )	50 kA_rms/ 100 A_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 20 A gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy [równległe] / [szeregowe] (T_U )	-40°C ... +80°C / -40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²drut / linka
Przekrój przewodów (L1, L2, L3, N, PE) (maks.)	50 mm²wielodrutowo / 35 mm²linka
Przekrój przewodów (L1', L2', L3', N', 9) (maks.)	35 mm²wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	8 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
- Ograniczanie / gaszenie prądów następczych w sieci	do 100 kA_rms (220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms	315 A gG
Dane dodatkowe:	do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms (zbadane przez niemieckie stowarzyszenie VDE)
– Napięciowy poziom ochrony [L-PE] (U_P )	2,2 kV
Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie znamionowe AC (U_N )	230 / 400 V
– Częstotliwość znamionowa (f_N )	16,7 Hz
– Maksymalny bezpiecznik	125 A gG @ 16,7 Hz

Product 951310 was added to Notepad.

Go to Notepad

Product 951310 was added to the cart.

Go to Web-Shop

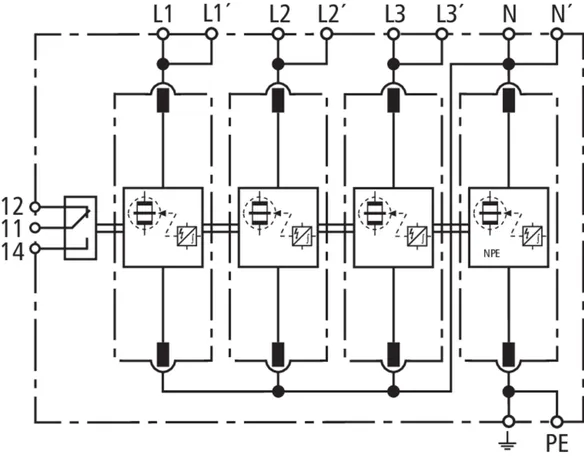

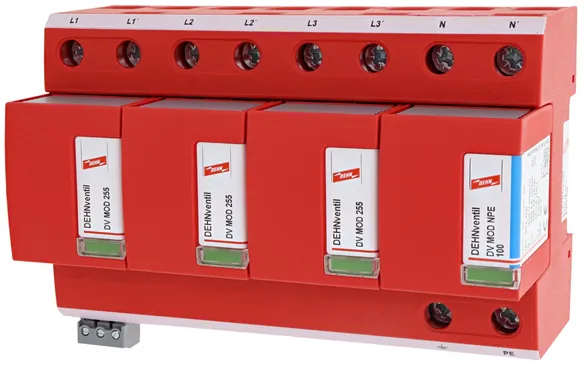

Part No. 951315 DV M TT 255 FM

GTIN 4013364108189, Customs tariff No. (EU): 85363090, Gross weight: 1.32 kg, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Producent: DEHN
Typ: DV M TT 255 FM
Nr kat.: 951315
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC [L-N] (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Piorunowy prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Certyfikaty	KEMA, VDE, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
Dane dodatkowe:	do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms (zbadane przez niemieckie stowarzyszenie VDE)
– Napięciowy poziom ochrony [L-PE] (U_P )	2,2 kV

Szczegóły
Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	264 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Piorunowy prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia właściwa [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Piorunowy prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energia właściwa [L-N]/[N-PE] (W/R)	156,25 kJ/Ω / 2.50 MJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego [L-N]/[N-PE] (I_fi )	50 kA_rms/ 100 A_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 20 A gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy [równległe] / [szeregowe] (T_U )	-40°C ... +80°C / -40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²drut / linka
Przekrój przewodów (L1, L2, L3, N, PE) (maks.)	50 mm²wielodrutowo / 35 mm²linka
Przekrój przewodów (L1', L2', L3', N', 9) (maks.)	35 mm²wielodrutowo / 25 mm²linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu / stopień ochrony	wewnątrz pomieszczeń / IP20
Szerokość montażowa	8 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
- Ograniczanie / gaszenie prądów następczych w sieci	do 100 kA_rms (220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms	315 A gG
Dane dodatkowe:	do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms (zbadane przez niemieckie stowarzyszenie VDE)
– Napięciowy poziom ochrony [L-PE] (U_P )	2,2 kV
Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie znamionowe AC (U_N )	230 / 400 V
– Częstotliwość znamionowa (f_N )	16,7 Hz
– Maksymalny bezpiecznik	125 A gG @ 16,7 Hz

Product 951315 was added to Notepad.

Go to Notepad

Product 951315 was added to the cart.

Go to Web-Shop

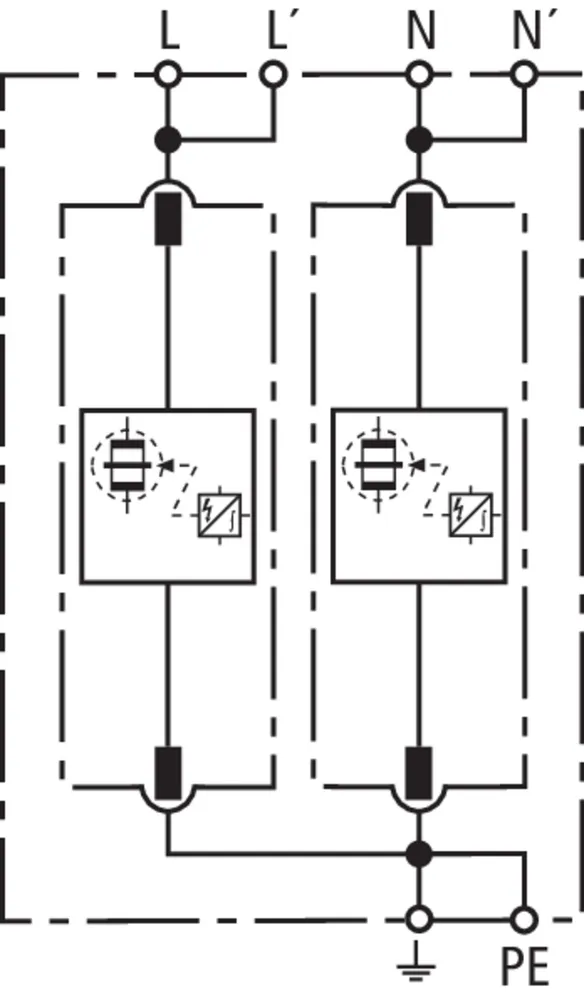

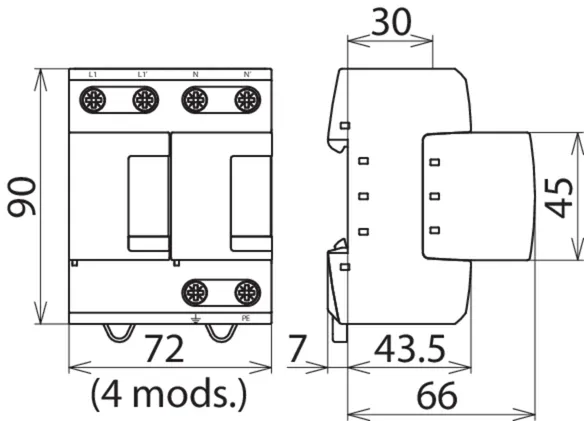

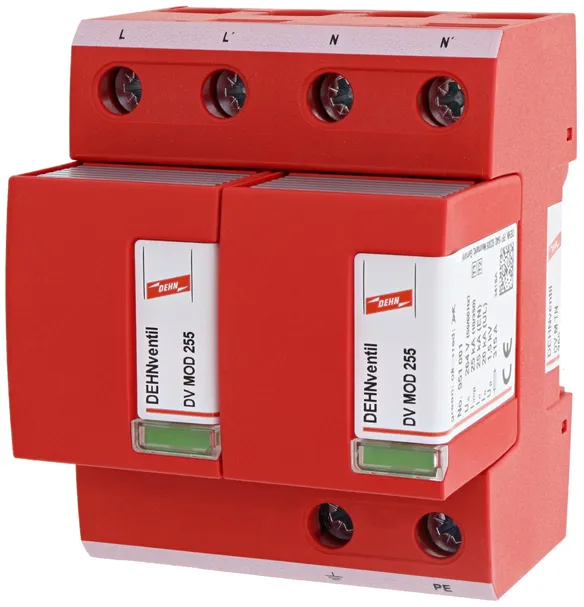

Part No. 951200 DV M TN 255

GTIN 4013364108097, Customs tariff No. (EU): 85363090, Gross weight: 754.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Producent: DEHN
Typ: DV M TN 255
Nr kat.: 951200
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L+N-PE] (I_total )	50 kA
Piorunowy prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	25 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Certyfikaty	KEMA, VDE, UL
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)

Szczegóły
Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L+N-PE] (I_total )	50 kA
Energia właściwa [L+N-PE] (W/R)	625,00 kJ/Ω
Piorunowy prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia właściwa [L,N-PE] (W/R)	156,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik od 20 A gL/gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy [równległe] / [szeregowe] (T_U )	-40°C ... +80°C / -40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L, L', N, N', PE, 9) (min.)	10 mm²drut / linka
Przekrój przewodów (L, N, PE) (maks.)	50 mm²wielodrutowo / 35 mm²linka
Przekrój przewodów (L', N', 9) (maks.)	35 mm²wielodrutowo / 25 mm²linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
- Ograniczanie / gaszenie prądów następczych w sieci	do 100 kA_rms (220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms	315 A gG
Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie znamionowe AC (U_N )	230 V
– Częstotliwość znamionowa (f_N )	16,7 Hz
– Maksymalny bezpiecznik	125 A gG @ 16,7 Hz

Product 951200 was added to Notepad.

Go to Notepad

Product 951200 was added to the cart.

Go to Web-Shop

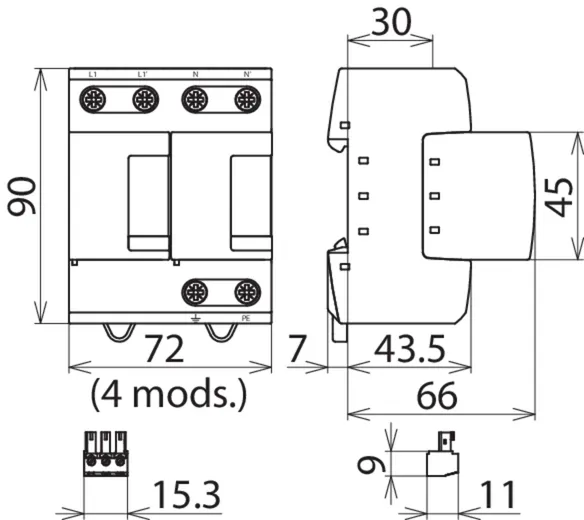

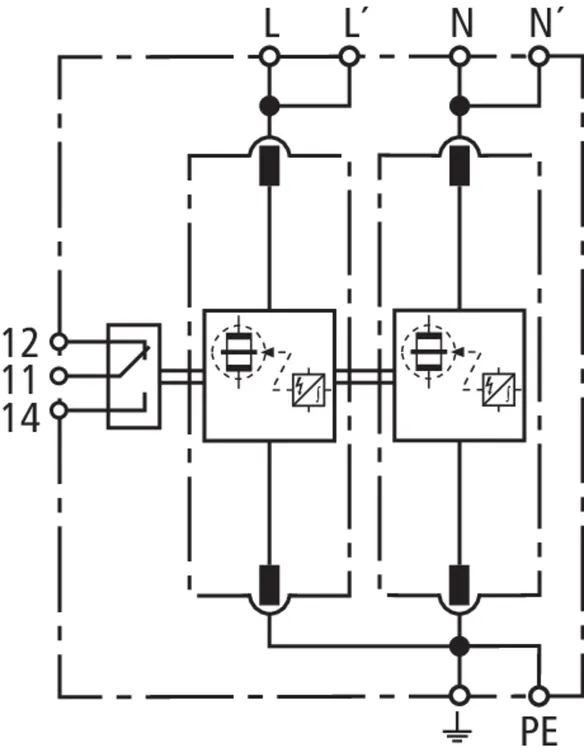

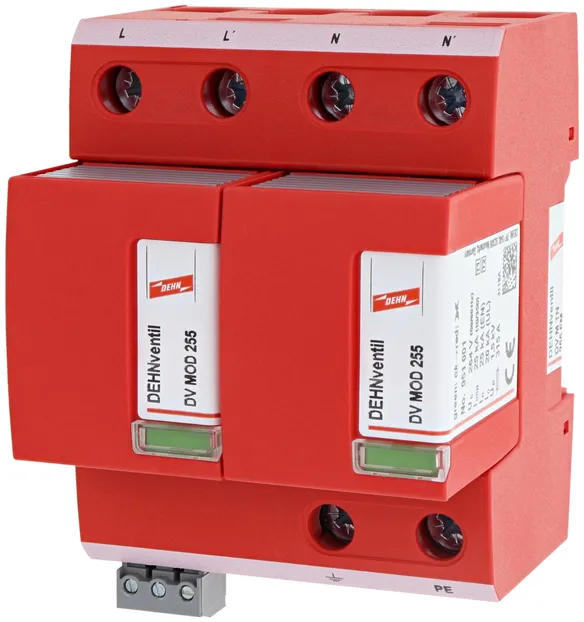

Part No. 951205 DV M TN 255 FM

GTIN 4013364108103, Customs tariff No. (EU): 85363090, Gross weight: 698.50 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Kombinowany ogranicznik przepięć z modułami wymiennymi DEHNventil M TN 255 FM
2-biegunowy, modułowy, gotowy do podłączenia kombinowany ogranicznik przepięć do
jednofazowych sieci TN, szerokość: 4 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
Największe napięcie trwałej pracy: 264 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 50 kA
Zdolność gaszenia prądu następczego: do 100 kArms.
Koordynacja energetyczna według DIN EN 62305-4
do ograniczników przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DV M TN 255 FM
Nr kat.: 951205
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L+N-PE] (I_total )	50 kA
Piorunowy prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	25 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Certyfikaty	KEMA, VDE, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)

Szczegóły
Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L+N-PE] (I_total )	50 kA
Energia właściwa [L+N-PE] (W/R)	625,00 kJ/Ω
Piorunowy prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia właściwa [L,N-PE] (W/R)	156,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik od 20 A gL/gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy [równległe] / [szeregowe] (T_U )	-40°C ... +80°C / -40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L, L', N, N', PE, 9) (min.)	10 mm²drut / linka
Przekrój przewodów (L, N, PE) (maks.)	50 mm²wielodrutowo / 35 mm²linka
Przekrój przewodów (L', N', 9) (maks.)	35 mm²wielodrutowo / 25 mm²linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm²drut / linka
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
- Ograniczanie / gaszenie prądów następczych w sieci	do 100 kA_rms (220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms	315 A gG
Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie znamionowe AC (U_N )	230 V
– Częstotliwość znamionowa (f_N )	16,7 Hz
– Maksymalny bezpiecznik	125 A gG @ 16,7 Hz

Product 951205 was added to Notepad.

Go to Notepad

Product 951205 was added to the cart.

Go to Web-Shop

Part No. 951110 DV M TT 2P 255

GTIN 4013364108110, Customs tariff No. (EU): 85363090, Gross weight: 688.59 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Producent: DEHN
Typ: DV M TT 2P 255
Nr kat.: 951110
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC [L-N] (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L+N-PE] (I_total )	50 kA
Piorunowy prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Certyfikaty	KEMA, VDE, UL
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
Dane dodatkowe:	---------------------------------
– Napięciowy poziom ochrony [L-PE] (U_P )	2,2 kV

Szczegóły
Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	264 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L+N-PE] (I_total )	50 kA
Energia właściwa [L+N-PE] (W/R)	625,00 kJ/Ω
Piorunowy prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Energia właściwa [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego [L-N]/[N-PE] (I_fi )	50 kA_rms / 100 A_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 20 A gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy [równległe] / [szeregowe] (T_U )	-40°C ... +80°C / -40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L, L', N, N', PE, 9) (min.)	10 mm² drut / linka
Przekrój przewodów (L, N, PE) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (L', N', 9) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
- Ograniczanie / gaszenie prądów następczych w sieci	do 100 kA_rms (220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms	315 A gG
Dane dodatkowe:	---------------------------------
– Napięciowy poziom ochrony [L-PE] (U_P )	2,2 kV
Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie znamionowe AC (U_N )	230 V
– Częstotliwość znamionowa (f_N )	16,7 Hz
– Maksymalny bezpiecznik	125 A gG @ 16,7 Hz

Product 951110 was added to Notepad.

Go to Notepad

Product 951110 was added to the cart.

Go to Web-Shop

Part No. 951115 DV M TT 2P 255 FM

GTIN 4013364108127, Customs tariff No. (EU): 85363090, Gross weight: 694.38 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Producent: DEHN
Typ: DV M TT 2P 255 FM
Nr kat.: 951115
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC [L-N] (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L+N-PE] (I_total )	50 kA
Piorunowy prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Certyfikaty	KEMA, VDE, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
Dane dodatkowe:	---------------------------------
– Napięciowy poziom ochrony [L-PE] (U_P )	2,2 kV

Szczegóły
Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	264 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L+N-PE] (I_total )	50 kA
Energia właściwa [L+N-PE] (W/R)	625,00 kJ/Ω
Piorunowy prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Energia właściwa [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego [L-N]/[N-PE] (I_fi )	50 kA_rms / 100 A_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 20 A gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	315 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy [równległe] / [szeregowe] (T_U )	-40°C ... +80°C / -40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L, L', N, N', PE, 9) (min.)	10 mm² drut / linka
Przekrój przewodów (L, N, PE) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (L', N', 9) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu / stopień ochrony	wewnątrz pomieszczeń / IP20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
- Ograniczanie / gaszenie prądów następczych w sieci	do 100 kA_rms (220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms	315 A gG
Dane dodatkowe:	---------------------------------
– Napięciowy poziom ochrony [L-PE] (U_P )	2,2 kV
Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie znamionowe AC (U_N )	230 V
– Częstotliwość znamionowa (f_N )	16,7 Hz
– Maksymalny bezpiecznik	125 A gG @ 16,7 Hz

Product 951115 was added to Notepad.

Go to Notepad

Product 951115 was added to the cart.

Go to Web-Shop

Part No. 961305 DV ACI M TNC 264 FM

GTIN 4013364513440, Customs tariff No. (EU): 85363090, Gross weight: 2.42 kg, PU: 1.00 szt.

Images

Additional information

Kombinowany ogranicznik przepięć z modułami wymiennymi DEHNventil ACI M TNC 264 FM
3-biegunowy, modułowy, gotowy do podłączenia kombinowany ogranicznik przepięć
do sieci TN-C o napięciu znamionowym 230/400 V z wbudowanym
przełącznikiem ACI i iskiernikiem, szerokość: 11 modułów DIN
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 + typu 2 + typu 3 zgodnie z EN 61643-11
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
Największe napięcie trwałej pracy: 264 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 75 kA
Zdolność gaszenia prądu następczego: do 100 kArms.
Certyfikaty zgodnie z VDE, KEMA
Koordynacja energetyczna zgodnie z IEC 61643-12
Ogranicznik przepięć z rodziny Red/Line
a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DV ACI M TNC 264 FM
Nr kat.: 961305
lub podobny.

Technical data

Ogranicznik przepięć zgodny z EN 61673-11 / IEC 61643-11	Typ 1 + typ 2 + typ 3 / klasa I + klasa II + klasa III
Największe napięcie trwałej pracy AC (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Piorunowy prąd udarowy (10/350 µs) [L-PEN] (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_eff (220 kA_peak)

Ogranicznik przepięć zgodny z EN 61673-11 / IEC 61643-11	Typ 1 + typ 2 + typ 3 / klasa I + klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	Typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy(10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Energia właściwa [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ω
Piorunowy prąd udarowy (10/350 µs) [L-PEN] (I_imp )	25 kA
Energia właściwa [L-PEN] (W/R)	156,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L-PEN] (I_n )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Napięcie jałowe generatora hybrydowego (U_OC )	20 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Wbudowane zabezpieczenie nadprądowe	Tak, technologia ACI
Wytrzymałość zwarciowa (I_SCCR )	50 kA_rms
Czas zadziałania (t_A )	≤ 100 ns
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatur roboczych (T_U )	-40 °C ... +80 °C
Wskaźnik działania / uszkodzenia	zielony / czerwony (okienko kontrolne)
Wskaźnik odłączenia modułu	zielony (widok z boku)
Liczba portów	1
Przekrój przewodów (L1, L2, L3, PEN, 9) (min.)	6 mm² drut / linka
Przekrój przewodów (L1, L2, L3, PEN, 9) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715 / szyna zbiorcza
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	11 moduł(y), DIN 43880
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_eff (220 kA_peak)
- Ograniczanie / gaszenie prądów następczych w sieci	do 100 kA_rms (220 kA_szczytowe)

Product 961305 was added to Notepad.

Go to Notepad

Product 961305 was added to the cart.

Go to Web-Shop

Part No. 961405 DV ACI M TNS 264 FM

GTIN 4013364513365, Customs tariff No. (EU): 85363090, Gross weight: 2.42 kg, PU: 1.00 szt.

Images

Additional information

Kombinowany ogranicznik przepięć z modułami wymiennymi DEHNventil ACI M TNS 264 FM
4-biegunowy, modułowy, gotowy do podłączenia kombinowany ogranicznik przepięć
do sieci TN(C)-S o napięciu znamionowym 230/400 V z wbudowanym
przełącznikiem ACI i iskiernikiem
O szerokości 11 modułów DIN
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 + typu 2 + typu 3 zgodnie z EN 61643-11
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
Największe napięcie trwałej pracy: 264 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 100 kA
Zdolność gaszenia prądu następczego: do 100 kArms.
Certyfikaty zgodnie z VDE, KEMA
Koordynacja energetyczna zgodnie z IEC 61643-12
Ogranicznik przepięć z rodziny Red/Line
a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DV ACI M TNS 264 FM
Nr kat.: 961405
lub podobny.

Technical data

Ogranicznik przepięć zgodny z EN 61673-11 / IEC 61643-11	Typ 1 + typ 2 + typ 3 / klasa I + klasa II + klasa III
Największe napięcie trwałej pracy AC (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Piorunowy prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	25 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_eff (220 kA_peak)

Ogranicznik przepięć zgodny z EN 61673-11 / IEC 61643-11	Typ 1 + typ 2 + typ 3 / klasa I + klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	Typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	264 V (50 / 60 Hz)
Piorunowy prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia właściwa [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Piorunowy prąd udarowy (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia właściwa [L,N-PE] (W/R)	156,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [L/N-PE] (I_n )	25 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Napięcie jałowe generatora hybrydowego (U_OC )	20 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Wbudowane zabezpieczenie nadprądowe	Tak, technologia ACI
Wytrzymałość zwarciowa [L-PE]/[N-PE] (I_SCCR )	50 kA_eff
Czas zadziałania (t_A )	≤ 100 ns
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatur roboczych (T_U )	-40 °C ... +80 °C
Wskaźnik działania / uszkodzenia	zielony / czerwony (okienko kontrolne)
Wskaźnik odłączenia modułu	zielony (widok z boku)
Liczba portów	1
Przekrój przewodów (L1, L2, L3, N, PE, 9) (min.)	6 mm² drut / linka
Przekrój przewodów (L1, L2, L3, N, PE, 9) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715 / szyna zbiorcza
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	11 moduł(y), DIN 43880
Rozszerzone dane techniczne:	Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms
– Maksymalny przewidywany prąd zwarciowy	100 kA_eff (220 kA_peak)
- Ograniczanie / gaszenie prądów następczych w sieci	do 100 kA_rms (220 kA_szczytowe)

Product 961405 was added to Notepad.

Go to Notepad

Product 961405 was added to the cart.

Go to Web-Shop

Part No. 961151 DV M2 880 FM

GTIN 4013364532557, Customs tariff No. (EU): 85363090, Gross weight: 1.07 kg, PU: 1.00 szt.

Images

Additional information

Kombinowany ogranicznik przepięć z modułami wymiennymi DEHNventil M2 880 FM
3-biegunowy, modułowy, gotowy do podłączenia kombinowany ogranicznik przepięć
do trójfazowych, nieuziemionych sieci 880 V, szerokość: 8 modułów
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Technika iskiernikowa RAC
do ograniczenia prądów następczych
Największe napięcie trwałej pracy: 880 V AC
Napięciowy poziom ochrony: <= 4 kV
Prąd udarowy pioruna (10/350): 12,5 kA
Zdolność gaszenia prądów następczych: do 50 kArms.

Producent: DEHN
Typ: DV M2 880 FM
Nr kat.: 961151
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	880 V (50 / 60 Hz)
Prąd udarowy pioruna (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	160 A gG
Rodzaj zestyku zdalnej sygnalizacji (FM)	tak / bezpotencjałowy zestyk przełączny
Dane dodatkowe:	---------------------------------
– Zabezpieczenie przed PID (U_1-3 + U_PID )	508 V_AC + 750 V_DC – wytrzymały

Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	Typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	800 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	880 V (50 / 60 Hz)
Prąd udarowy pioruna (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Energię właściwą [1,2-3] (W/R)	39,06 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) [1,2-3] (I_n )	20 kA
Napięciowy poziom ochrony [1,2-3] (U_P )	≤ 4 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	Bezpiecznik 35 A gG nie zadziała do 50 kA_rms(spodziewanego)
Wytrzymałość zwarciowa [1,2-3] (I_SCCR )	50 kA_rms
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms	160 A gG
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40 °C ... +80 °C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza [1,2,3] (min.)	6 mm²drut / linka
Przekrój przyłącza [1,2,3] (maks.)	35 mm²wielodrutowo / 25 mm²linka
Montaż	szyna 35 mm zgodnie z EN 60715
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	8 moduł(y), DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	tak / bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm²drut / linka
Dane dodatkowe:	---------------------------------
– Zabezpieczenie przed PID (U_1-3 + U_PID )	508 V_AC + 750 V_DC – wytrzymały

Product 961151 was added to Notepad.

Go to Notepad

Product 961151 was added to the cart.

Go to Web-Shop

DEHNventil modular

Details

DEHNventil M2 TNC FM

Part No. 956305 DV M2 TNC 255 FM

You are not authorized to download 956305.jt

You are not authorized to download 956305.stp

You are not authorized to download 956305.iges

You are not authorized to download 956305.dwg

You are not authorized to download 956305m_D.dxf

You are not authorized to download DEHN.956305.edz

Product 956305 was added to Notepad.

Product 956305 was added to the cart.

DEHNventil M2 TNS FM

Part No. 956405 DV M2 TNS 255 FM

You are not authorized to download 954315_954405.jt

You are not authorized to download 954315_954405.stp

You are not authorized to download 954315_954405.iges

You are not authorized to download 954315_954405.dwg

You are not authorized to download 954315+405m_D.dxf

You are not authorized to download DEHN.954405.edz

Product 956405 was added to Notepad.

Product 956405 was added to the cart.

DEHNventil M2 TT FM

Part No. 956315 DV M2 TT 255 FM

You are not authorized to download 954315_954405.jt

You are not authorized to download 954315_954405.stp

You are not authorized to download 954315_954405.iges

You are not authorized to download 954315_954405.dwg

You are not authorized to download 954315+405m_D.dxf

You are not authorized to download DEHN.954315.edz

Product 956315 was added to Notepad.

Product 956315 was added to the cart.

DEHNventil M2 TN FM

Part No. 956205 DV M2 TN 255 FM

You are not authorized to download 954115_954205.jt

You are not authorized to download 954115_954205.stp

You are not authorized to download 954115_954205.iges

You are not authorized to download 954115_954205.dwg

You are not authorized to download 954115+205m_D.dxf

You are not authorized to download DEHN.954205.edz

Product 956205 was added to Notepad.

Product 956205 was added to the cart.

DEHNventil M2 TT 2P FM

Part No. 956115 DV M2 TT 2P 255 FM

You are not authorized to download 954115_954205.jt

You are not authorized to download 954115_954205.stp

You are not authorized to download 954115_954205.iges

You are not authorized to download 954115_954205.dwg

You are not authorized to download 954115+205m_D.dxf

You are not authorized to download DEHN.954115.edz

Product 956115 was added to Notepad.

Product 956115 was added to the cart.

DEHNventil M TNC (FM)

Part No. 951300 DV M TNC 255

You are not authorized to download 951300.jt

You are not authorized to download 951300.stp

You are not authorized to download 951300.igs

You are not authorized to download 951300.dwg

You are not authorized to download 951300m_E.dxf

You are not authorized to download 951300_eplan.zip

You are not authorized to download DEHN.951300.wspak

Product 951300 was added to Notepad.

Product 951300 was added to the cart.

Part No. 951305 DV M TNC 255 FM

You are not authorized to download 951305.jt

You are not authorized to download 951305.stp

You are not authorized to download 951305.igs

You are not authorized to download 951305.dwg

You are not authorized to download 951305m_E.dxf

You are not authorized to download 951305_eplan.zip

You are not authorized to download DEHN.951305.wspak

Product 951305 was added to Notepad.

Product 951305 was added to the cart.

DEHNventil M TNS (FM)

Part No. 951400 DV M TNS 255

You are not authorized to download 951400.jt

You are not authorized to download 951400.stp

You are not authorized to download 951400.igs

You are not authorized to download 951400.dwg

You are not authorized to download 951400_310m_E.dxf
