DEHNcharge

<TRANSLATION_PLACEHOLDER>

1 Product

Part No. 900095 DCG T1 BATT 1500 FM

GTIN 4013364510838, Customs tariff No. (EU): 85354000, Gross weight: 587.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

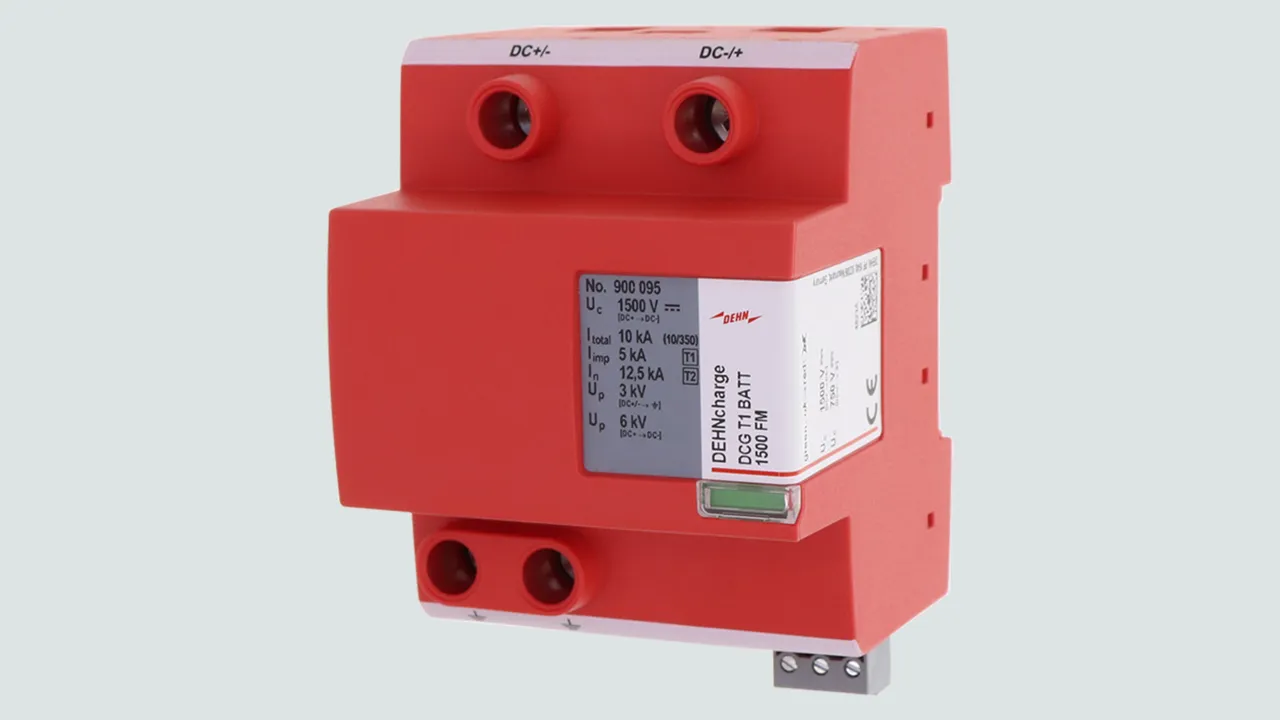

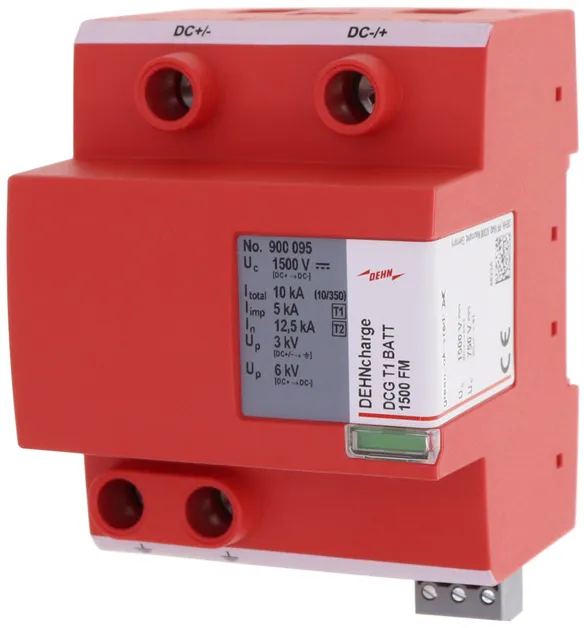

Kombinowany ogranicznik przepięć DEHNcharge T1 BATT 1500 FM
Wielobiegunowy kombinowany ogranicznik przepięć typu 1 + typu 2
do akumulatorowych systemów magazynowania energii elektrycznej do 1500 V DC, szerokość: 4 moduły
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Kombinowane urządzenie odłączająco-zwierające
z zestykiem zdalnej sygnalizacji
Wskaźnik uszkodzenia
Maksymalne napięcie PV: <= 1500 V DC
Całkowity prąd wyładowczy: 5 kA
Napięciowy poziom ochrony: <= 3 kV
Wytrzymałość zwarciowa Iscpv: 100 kA

Producent: DEHN
Typ: DCG T1 BATT 1500 FM
Nr kat.: 900095
lub podobny.

Technical data

Urządzenia ochronne zgodne z IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy DC [DC+ / DC-] (U_C )	≤ 1500 V
Największe napięcie trwałej pracy DC [(DC+/DC-) --> PE] (U_C )	≤ 750 V
Wytrzymałość zwarciowa (t ≤ 5,83 ms) (I_SCCR )	100 kA_rms
Całkowity prąd wyładowczy (10/350 µs) [DC+/DC- -> PE] (I_total )	10 kA
Prąd udarowy pioruna (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	5 kA
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 3 kV
Napięciowy poziom ochrony [DC+ -> DC-] (U_P )	< 6 kV
Rodzaj zestyku zdalnej sygnalizacji (FM)	Bezpotencjałowy zestyk przełączny

Urządzenia ochronne zgodne z IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy DC [DC+ / DC-] (U_C )	≤ 1500 V
Największe napięcie trwałej pracy DC [(DC+/DC-) --> PE] (U_C )	≤ 750 V
Wytrzymałość zwarciowa (t ≤ 5,83 ms) (I_SCCR )	100 kA_rms
Dobezpieczenie w akumulatorowych systemach magazynowania energii elektrycznej DC do I_SCCR	Bussman HLS 2000 V DC / 200 A 2+/A173 DST aR
Dobezpieczenie w akumulatorowych systemach magazynowania energii elektrycznej DC do I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Całkowity prąd wyładowczy (10/350 µs) [DC+/DC- -> PE] (I_total )	10 kA
Prąd udarowy pioruna (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	5 kA
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 3 kV
Napięciowy poziom ochrony [DC+ -> DC-] (U_P )	< 6 kV
Czas zadziałania (t_A )	≤ 100 ns
Prąd przewodu ochronnego (I_PE )	≤ 25 µA
Zakres temperatury pracy (T_U )	-40 °C ... +80 °C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm²drut / linka
Przekrój przyłącza (maks.)	35 mm²wielodrutowo / 25 mm²linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20

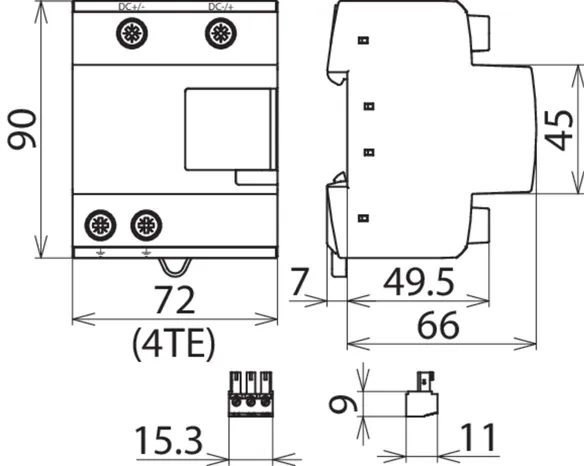

Wymiary montażowe	4 Moduł, DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	Bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
