DEHNprotector

Protezione da sovratensioni con unità di monitoraggio e dispositivo di sezionamento
Indicazione ottica di funzionamento (verde) e di guasto (rossa)
Maggiore sicurezza grazie al circuito di protezione a Y contro le inversioni di collegamento

Details

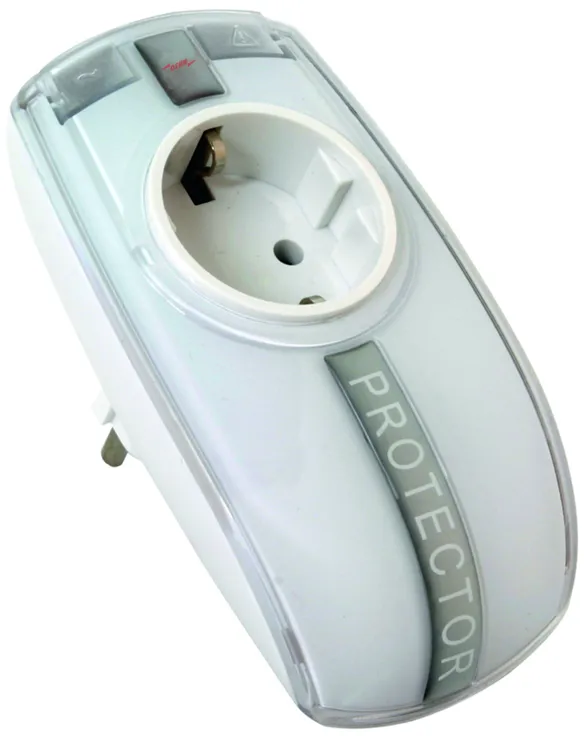

DPRO 230-Protector

Adattatore di protezione dalle sovratensioni con sicura per bambini integrata.

1 Product

Part No. 909230 DPRO 230

GTIN 4013364117686, Customs tariff No. (EU): 85363010, Gross weight: 239.00 g, PU: 1.00 pz.

Predecessor

Images

Additional information

Adattatore di protezione da sovratensioni DEHNprotector 230
Adattatore di protezione dalle sovratensioni con filtro di rete per la la protezione da sovratensioni degli apparecchi elettronici nei circuiti elettrici finali
SPD Tipo 3 secondo EN 61643-11 / ... IEC 61643-11
Segnalazione ottica di funzionamento e di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di scarica complessiva (8/20 µs): 5 kA
Protezione max di sovraccorente in rete: 16 A gG oppure B 16 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DPRO 230
Art.: 909230
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [L+N-PE] (I_total )	5 kA
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1350 / ≤ 1500 V
Protezione max di sovraccorente in rete	B 16 A
Indicazione di difetto	spia rossa
Indicazione di funzionamento	spia verde

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente nominale di carico AC (I_L )	16 A
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [L+N-PE] (I_total )	5 kA
Impulso combinato (U_OC )	6 kV
Impulso combinato [L+N-PE] (U_OC_total )	10 kV
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1350 / ≤ 1500 V
Tempo di innesco [L-N] (t_A )	≤ 25 ns
Tempo di innesco [L/N-PE] (t_A )	≤ 100 ns
Protezione max di sovraccorente in rete	B 16 A
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	1 kA_eff
Tensione TOV [L-N] (U_T) – caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – guasto in sicurezza
Tensione TOV [L/N-PE] (U_T) – caratteristica	335 V / 120 min. – tenuta
Tensione TOV [L/N-PE] (U_T) – caratteristica	440 V / 5 sec. – tenuta
Tensione TOV [L+N-PE] (U_T) – caratteristica	1200 V + U_REF / 200 ms. – guasto in sicurezza
Indicazione di difetto	spia rossa
Indicazione di funzionamento	spia verde
Numero delle porte	1
Temperatura d'esercizio (T_U )	-25 °C ... +40 °C
Montaggio su	sistema di innesto schuko DIN 49440 / DIN 49441
Materiale involucro	termoplastica, colore bianco, UL 94 V-2
Luogo di montaggio	all'interno
Grado di protezione	IP 20

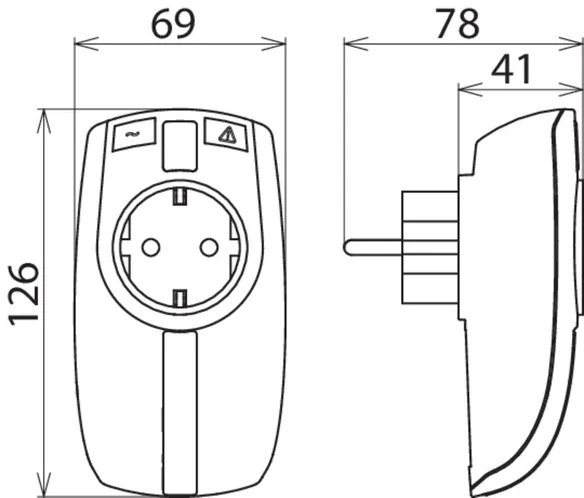

Dimensioni	126 x 69 x 41 mm
