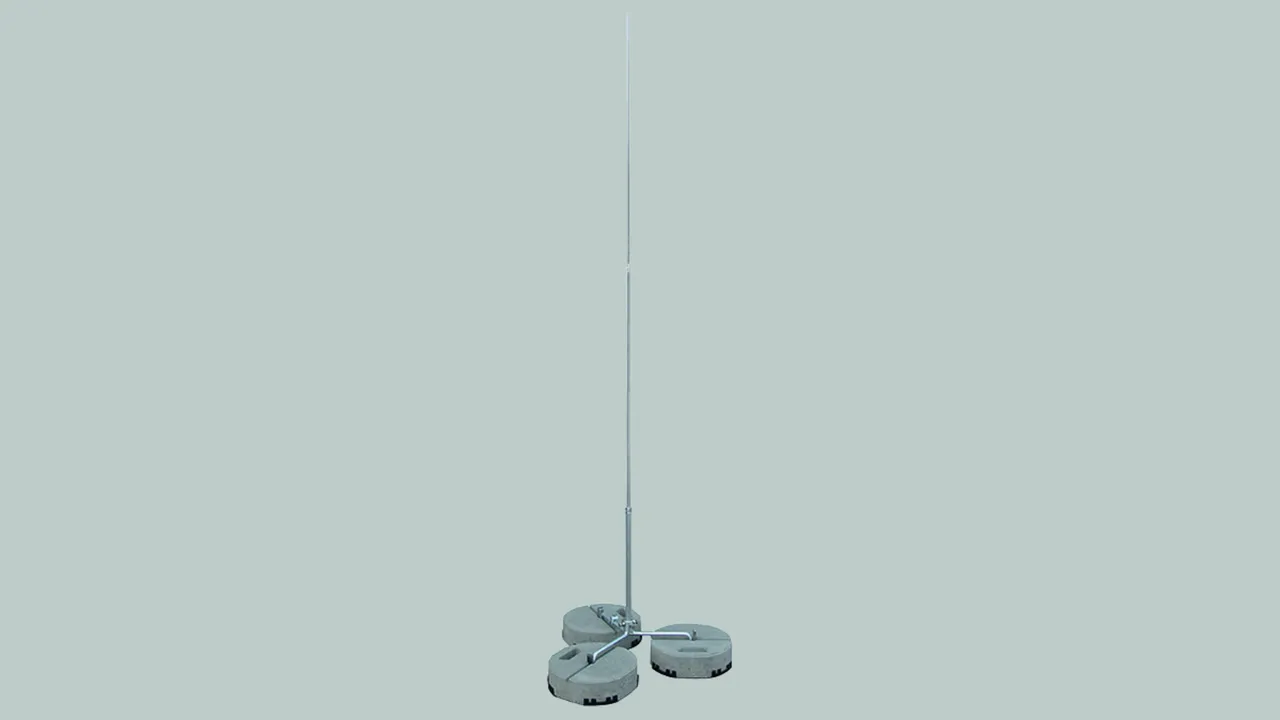

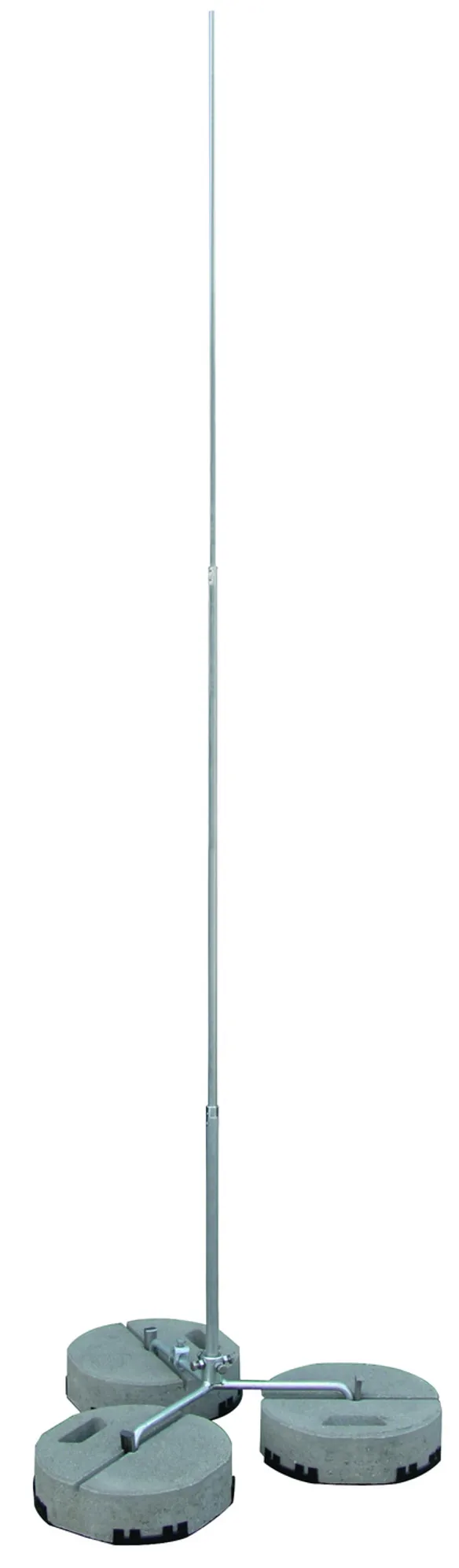

Asta di captazione indipendente da 2,5 a 3,5 m

Asta di captazione indipendente con tripode per la protezione di strutture installate sul tetto, con adattamento all'inclinazione del tetto fino a un max. di 10°.

Lo zoccolo in cemento (Art. n. 102 075 oppure 102 010) e la base di supporto (Art. n. 102 060 oppure 102 050) sono da ordinare separatamente.

Componenti:
– asta di captazione tubolare rastremata Ø40 / 16 / 10 mm o Ø22 / 16 / 10 mm.
– morsetto di collegamento (morsetto per asta) per Rd 8-10 mm
– tripode per zoccolo in cemento con cuneo

Avvertenza: è necessario rispettare la capacità di carico del tetto ed eventualmente chiarire con il costruttore.

Per aste di captazione Ø22 mm

3 Products

Part No. 105525 FS 22 16 10 2500 AL DBS R320 STTZN

GTIN 4013364241985, Customs tariff No. (EU): 85389099, Gross weight: 3.40 kg, PU: 1.00 pz.

Predecessor

Images

Additional information

Asta di captazione indipendente, altezza 2500 mm
Asta di captazione indipendente con tripode
per la protezione di sovrastrutture su tetto,
con adattamento all'inclinazione del tetto fino a max 10 gradi.
Le aste di captazione sono dimensionate secondo
Eurocodice 1 (UNI EN 1991-1-4 + UNI EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 185 km/h.
Lo zoccolo in cemento sovrapponibile (art. n. 102 075 o 102 010) e
la piastra di base (art. n. 102 060 o 102 050) sono da ordinare separatamente.
Altezza: 2500 mm
Raggio: 320 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 8,5 Kg: 137 km/h
Ingombro supporto con 3 zoccoli da 8,5 Kg: 730 x 800 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 17 Kg: 185 km/h
Ingombro supporto con 3 zoccoli da 17 Kg: 850 x 930 mm
Materiale asta captazione: Al
Materiale tripode: Fe/tZn
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS 22 16 10 2500 AL DBS R320 STTZN
Art.: 105525
o similare.

Certificates



Technical data

Altezza 2500 mm
Raggio 320 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 8,5 Kg 137 km/h
Ingombro supporto con 3 zoccoli da 8,5 Kg (lu x la) 730 x 800 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 17 Kg 185 km/h
Ingombro supporto con 3 zoccoli da 17 Kg (lu x la) 850 x 930 mm
Materiale asta captazione Al
Materiale tripode Fe/tZn
Riferimento norma CEI EN 62561-(1+2)

Product 105525 was added to Notepad.

Go to Notepad

Product 105525 was added to the cart.

Go to Web-Shop

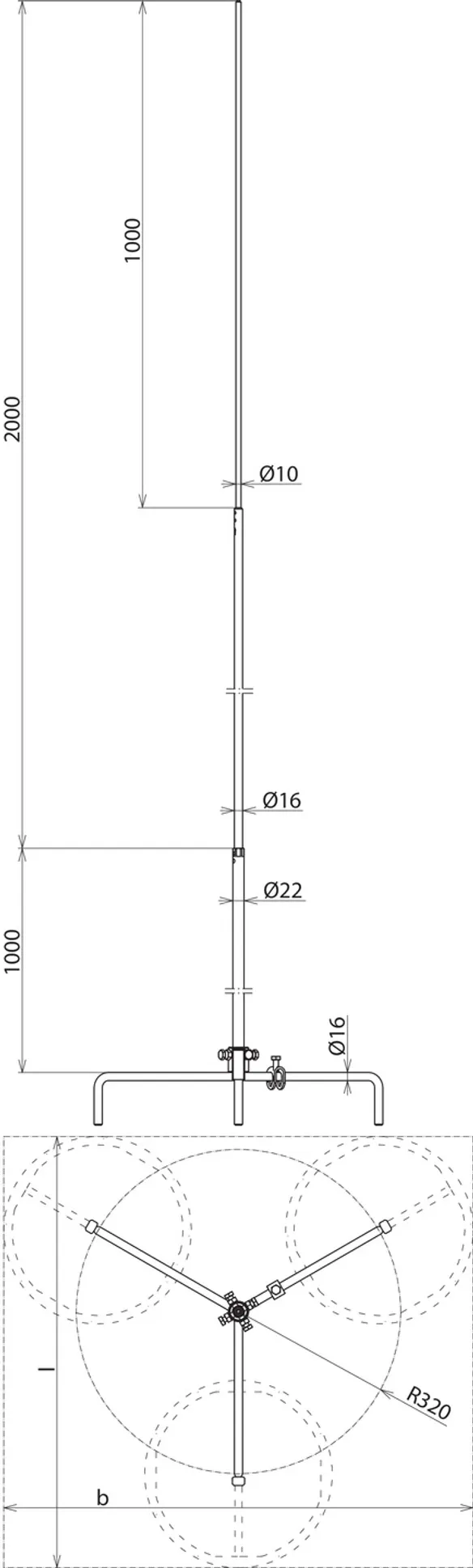

Part No. 105530 FS 22 16 10 3000 AL DBS R320 STTZN

GTIN 4013364242029, Customs tariff No. (EU): 85389099, Gross weight: 3.80 kg, PU: 1.00 pz.

Predecessor

Images

Additional information

Asta di captazione indipendente, altezza 3000 mm
Asta di captazione indipendente con tripode
per la protezione di sovrastrutture su tetto,
con adattamento all'inclinazione del tetto fino a max 10 gradi.
Le aste di captazione sono dimensionate secondo
Eurocodice 1 (UNI EN 1991-1-4 + UNI EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 168 km/h.
Lo zoccolo in cemento sovrapponibile (art. n. 102 075 o 102 010) e la
piastra di base (art. n. 102 060 o 102 050) sono da ordinare separatamente.
Altezza: 3000 mm
Raggio: 320 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 8,5 Kg: 112 km/h
Ingombro supporto con 3 zoccoli da 8,5 Kg: 730 x 800 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 17 Kg: 168 km/h
Ingombro supporto con 3 zoccoli da 17 Kg: 850 x 930 mm
Materiale asta captazione: Al
Materiale tripode: Fe/tZn
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS 22 16 10 3000 AL DBS R320 STTZN
Art.: 105530
o similare.

Certificates



Technical data

Altezza 3000 mm
Raggio 320 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 8,5 Kg 112 km/h
Ingombro supporto con 3 zoccoli da 8,5 Kg (lu x la) 730 x 800 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 17 Kg 168 km/h
Ingombro supporto con 3 zoccoli da 17 Kg (lu x la) 850 x 930 mm
Materiale asta captazione Al
Materiale tripode Fe/tZn
Riferimento norma CEI EN 62561-(1+2)

Product 105530 was added to Notepad.

Go to Notepad

Product 105530 was added to the cart.

Go to Web-Shop

Part No. 105535 FS 22 16 10 3500 AL DBS R320 STTZN

GTIN 4013364242043, Customs tariff No. (EU): 85389099, Gross weight: 4.30 kg, PU: 1.00 pz.

Predecessor

Images

Additional information

Asta di captazione indipendente, altezza 3500 mm
Asta di captazione indipendente con tripode
per la protezione di sovrastrutture su tetto,
con adattamento all'inclinazione del tetto fino a max 10 gradi.
Le aste di captazione sono dimensionate secondo
Eurocodice 1 (UNI EN 1991-1-4 + UNI EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 135 km/h.
Lo zoccolo in cemento sovrapponibile (art. n. 102 075 o 102 010) e la
piastra di base (art. n. 102 060 o 102 050) sono da ordinare separatamente.
Altezza: 3500 mm
Raggio: 320 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 8,5 Kg: 95 km/h
Ingombro supporto con 3 zoccoli da 8,5 Kg: 730 x 800 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 17 Kg: 135 km/h
Ingombro supporto con 3 zoccoli da 17 Kg: 850 x 930 mm
Materiale asta captazione: Al
Materiale tripode: Fe/tZn
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS 22 16 10 3500 AL DBS R320 STTZN
Art.: 105535
o similare.

Certificates



Technical data

Altezza 3500 mm
Raggio 320 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 8,5 Kg 95 km/h
Ingombro supporto con 3 zoccoli da 8,5 Kg (lu x la) 730 x 800 mm
Max. velocità delle raffiche di vento con 3 zoccoli da 17 Kg 135 km/h
Ingombro supporto con 3 zoccoli da 17 Kg (lu x la) 850 x 930 mm
Materiale asta captazione Al
Materiale tripode Fe/tZn
Riferimento norma CEI EN 62561-(1+2)

Product 105535 was added to Notepad.

Go to Notepad

Product 105535 was added to the cart.

Go to Web-Shop

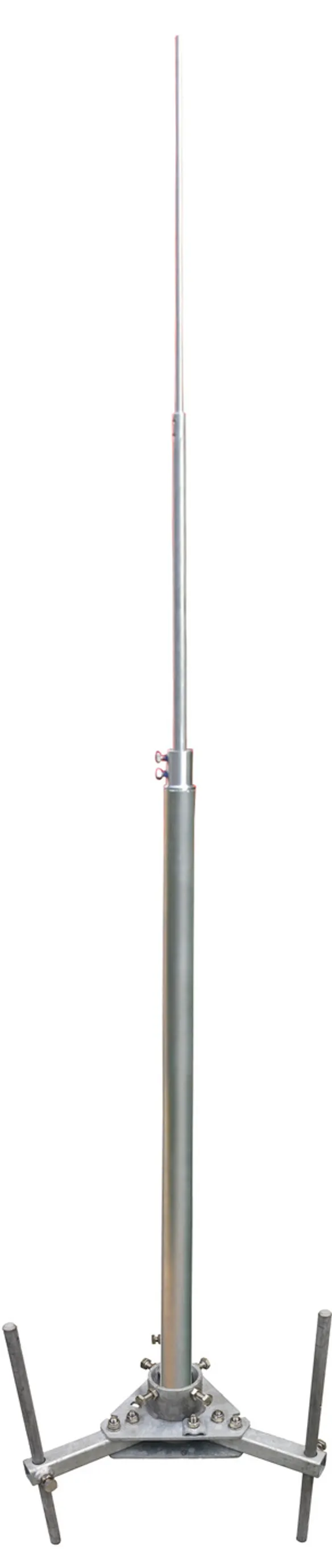

Per aste di captazione Ø40 mm

2 Products

Part No. 105531 FS D40 16 10 3000 AL DBS KB STTZN

GTIN 4013364535893, Customs tariff No. (EU): 85389099, Gross weight: 11.00 kg, PU: 1.00 pz.

Images

Additional information

Asta di captazione indipendente, altezza 3000 mm
Asta di captazione indipendente con tripode
per la protezione di sovrastrutture su tetto,
con adattamento all'inclinazione del tetto fino a max 10 gradi.
Le aste di captazione sono dimensionate conforme all’Eurocodice 1
(UNI EN 1991-1-4 + UNI EN 1991-1-4/NA).
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e
la piastra di base (art. n. 102 050) sono
da ordinare separatamente.
Altezza: 3000 mm
Raggio: 220 mm
Ingombro supporto con zoccolo in cemento da 17 kg: 668 x 718 mm
Materiale asta di captazione: Al
Materiale tripode: Fe/tZn
Riferimento normativo: DIN EN 62561-(1+2)
Altezza: 3000 mm
Raggio: 220 mm
Ingombro tripode: 668 x 718 mm
Materiale asta captazione: Al
Materiale tripode: Fe/tZn
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 16 10 3000 AL DBS KB STTZN
Art.: 105531
o similare.



Technical data

Altezza 3000 mm
Raggio 220 mm
Ingombro tripode (lu x la) 668 x 718 mm
Materiale asta captazione Al
Materiale tripode Fe/tZn
Riferimento norma CEI EN 62561-(1+2)

Product 105531 was added to Notepad.

Go to Notepad

Product 105531 was added to the cart.

Go to Web-Shop

Part No. 105536 FS D40 16 10 3500 AL DBS KB STTZN

GTIN 4013364535909, Customs tariff No. (EU): 85389099, Gross weight: 11.80 kg, PU: 1.00 pz.

Images

Additional information

Asta di captazione indipendente, altezza 3500 mm
Asta di captazione indipendente con tripode
per la protezione di sovrastrutture su tetto,
con adattamento all'inclinazione del tetto fino a max 10 gradi.
Le aste di captazione sono dimensionate conforme all’Eurocodice 1
(UNI EN 1991-1-4 + UNI EN 1991-1-4/NA).
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e
la piastra di base (art. n. 102 050) sono
da ordinare separatamente.
Altezza: 3500 mm
Raggio: 220 mm
Ingombro supporto con zoccolo in cemento da 17 kg: 668 x 718 mm
Materiale asta di captazione: Al
Materiale tripode: Fe/tZn
Riferimento normativo: DIN EN 62561-(1+2)
Altezza: 3500 mm
Raggio: 220 mm
Ingombro tripode: 668 x 718 mm
Materiale asta captazione: Al
Materiale tripode: Fe/tZn
Riferimento norma: CEI EN 62561-(1+2)

Fabbricato: DEHN
Tipo: FS D40 16 10 3500 AL DBS KB STTZN
Art.: 105536
o similare.



Technical data

Altezza 3500 mm
Raggio 220 mm
Ingombro tripode (lu x la) 668 x 718 mm
Materiale asta captazione Al
Materiale tripode Fe/tZn
Riferimento norma CEI EN 62561-(1+2)
