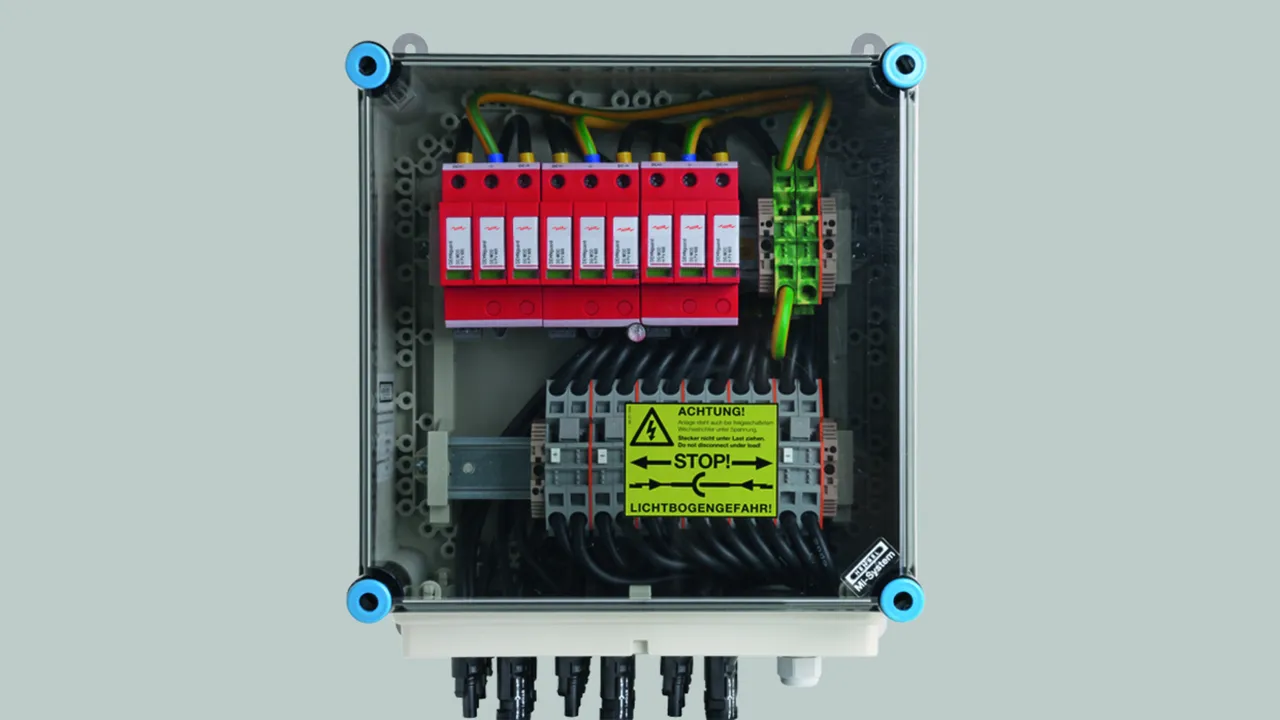

DEHNguard modular YPV ... FM

Unità completa precablata per impianti fotovoltaici, costituita da basetta e moduli di protezione a innesto
Circuito a Y resistente ai guasti con tre varistori ad alte prestazioni, evita il danneggiamento della protezione da sovratensioni in caso di guasto dell’isolamento nel circuito del generatore
Collaudato secondo la noma EN 61643-31
Elevata sicurezza del monitoraggio attraverso il dispositivo di sezionamento "Thermo-Dynamik-Control"
Visualizzazione del guasto tramite marcatura rossa nella finestrella di controllo
Utilizzabile secondo la norma IEC 60364-7-712 “realizzazione di impianti fotovoltaici"

DEHNguard MP YPV ... FM

Limitatore di sovratensione modulare multipolare per impianti FV con contatto di telesegnalamento per unità di monitoraggio (contatto di scambio pulito).

2 Products

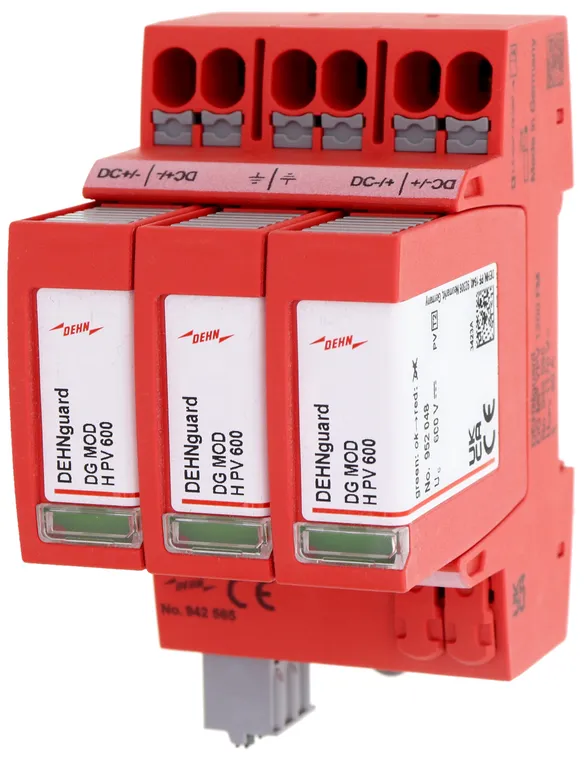

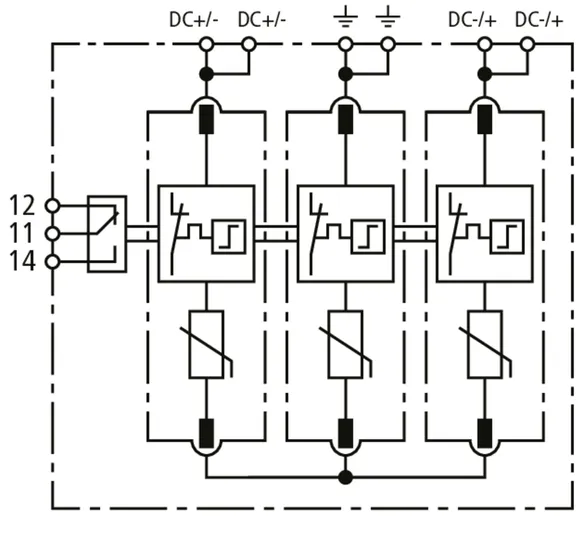

Part No. 942565 DG MP YPV 1200 FM

GTIN 4013364495685, Customs tariff No. (EU): 85363030, Gross weight: 355.99 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MP YPV 1200 FM
SPD fotovoltaico multipolare, modulare, innestabile
con doppio morsetto di collegamento Push-in adatto a
cablaggio in derivazione e passante a "V”
fino a 1170 V DC, larghezza 3 unità
Indicazione di difetto
Con contatto di telesegnalamento
Tipo 2 secondo la norma EN 61643-31
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1170 V DC
Corrente impulsiva complessiva di scarica: 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA

Fabbricato: DEHN
Tipo: DG MP YPV 1200 FM
Art.: 942565
o similare.

Certificates

Technical data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1170 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Contatto di segnalamento FM / tipo di contatto	scambio

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1170 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva massima di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale DC (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura di esercizio	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero di ports	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Installazione	all'interno
Grado di protezione	IP 20
Dimensioni d'ingombro	3 unità, DIN 43880
Contatto di segnalamento FM / tipo di contatto	scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² rigido / flessibile

Product 942565 was added to Notepad.

Go to Notepad

Product 942565 was added to the cart.

Go to Web-Shop

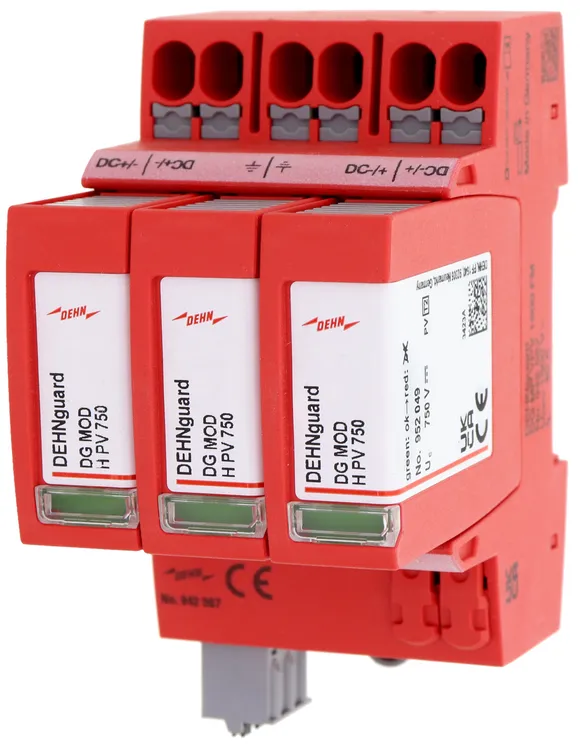

Part No. 942567 DG MP YPV 1500 FM

GTIN 4013364495678, Customs tariff No. (EU): 85363030, Gross weight: 387.05 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MP YPV 1500 FM
SPD fotovoltaico multipolare, modulare, innestabile
con doppio morsetto di collegamento Push-in adatto a
cablaggio in derivazione e passante a "V”
fino a 1500 V DC, larghezza 3 unità
Indicazione di difetto
Con contatto di telesegnalamento
Tipo 2 secondo la norma EN 61643-31
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1500 V DC
Corrente impulsiva complessiva di scarica: 40 kA
Livello di protezione: <= 5 kV
Tenuta al cortocircuito Iscpv: 10 kA

Fabbricato: DEHN
Tipo: DG MP YPV 1500 FM
Art.: 942567
o similare.

Certificates

Technical data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1500 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 5 kV
Contatto di segnalamento FM / tipo di contatto	scambio

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1500 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva massima di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 5 kV
Corrente di carico nominale DC (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura di esercizio	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero di ports	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Installazione	all'interno
Grado di protezione	IP 20
Dimensioni d'ingombro	3 unità, DIN 43880
Contatto di segnalamento FM / tipo di contatto	scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² rigido / flessibile

Product 942567 was added to Notepad.

Go to Notepad

Product 942567 was added to the cart.

Go to Web-Shop

DEHNguard M YPV ... FM

Limitatore di sovratensione modulare multipolare per impianti FV con contatto di telesegnalametno per controllo a distanza (contatto di scambio pulito).

2 Products

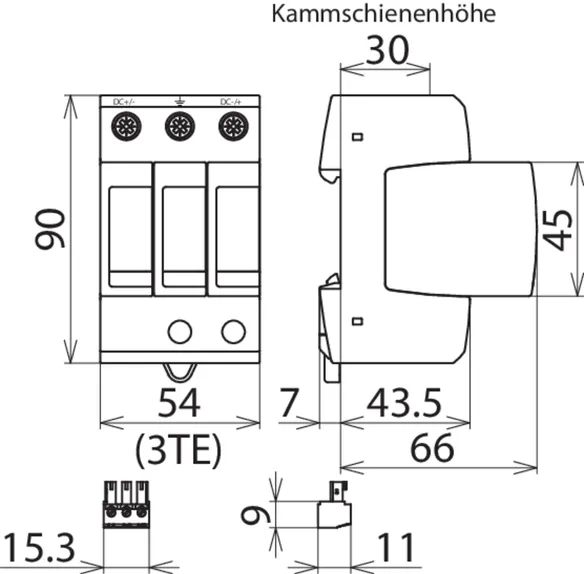

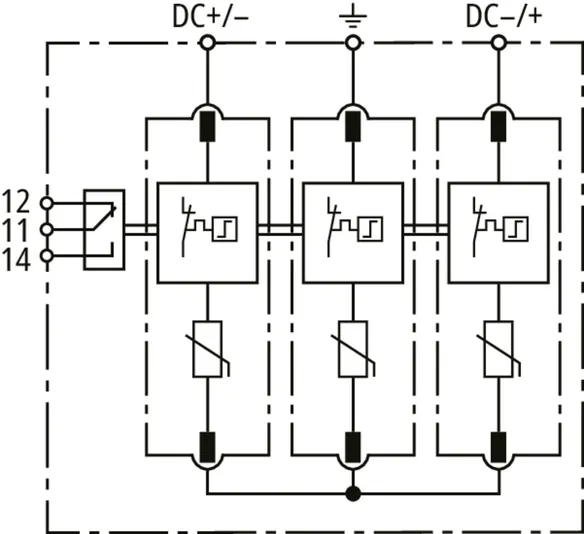

Part No. 952565 DG M YPV 1200 FM

GTIN 4013364327719, Customs tariff No. (EU): 85354000, Gross weight: 382.00 g, PU: 1.00 pz.

Images

Additional information

Limitatore di sovratensione DEHNguard M YPV 1200 FM
SPD fotovoltaico multipolare, modulare, innestabile
fino a 1170 V DC, larghezza 3 unità modulari
Indicazione di difetto
Tipo 2 secondo la norma EN 61643-31
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1170 V DC
Corrente impulsiva complessiva di scarica: 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA

Fabbricato: DEHN
Tipo: DG M YPV 1200 FM
Art.: 952565
o similare.

Certificates

Technical data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1170 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Omologazioni	UL, KEMA
Contatto di segnalamento FM / tipo di contatto	scambio

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1170 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva massima di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura di esercizio	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde/ rosso
Numero di ports	1
Sezione del collegamento (min)	1,5 mm²rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	profilato 35 mm secondo EN 60715
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Installazione	all'interno
Grado di protezione	IP 20
Dimensioni d'ingombro	3 unità, DIN 43880
Omologazioni	UL, KEMA
Contatto di segnalamento FM / tipo di contatto	scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm²rigido/ flessibile
Dati tecnici aggiuntivi:	---------------------------------
– Impiego in sistemi di accumulatori elettrici DC fino a I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, n. art. produttore: 170M2040
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Mersen Protistor D122SD20C200QF 200 A 2000 V DC aR

Product 952565 was added to Notepad.

Go to Notepad

Product 952565 was added to the cart.

Go to Web-Shop

Part No. 952567 DG M YPV 1500 FM

GTIN 4013364327726, Customs tariff No. (EU): 85354000, Gross weight: 411.20 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard M YPV 1500 FM
SPD fotovoltaico multipolare, modulare, innestabile
fino a 1500 V DC, larghezza 3 unità modulari
Indicazione di difetto
Con contatto di telesegnalamento
Tipo 2 secondo la norma EN 61643-31
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1500 V DC
Corrente impulsiva complessiva di scarica: 40 kA
Livello di protezione: <= 5 kV
Tenuta al cortocircuito Iscpv: 10 kA

Fabbricato: DEHN
Tipo: DG M YPV 1500 FM
Art.: 952567
o similare.

Certificates

Technical data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1500 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 5 kV
Omologazioni	UL, KEMA
Contatto di segnalamento FM / tipo di contatto	scambio

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1500 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva massima di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura di esercizio	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero di ports	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Installazione	all'interno
Grado di protezione	IP 20
Dimensioni d'ingombro	3 unità, DIN 43880
Omologazioni	UL, KEMA
Contatto di segnalamento FM / tipo di contatto	scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
– Impiego in sistemi di accumulatori elettrici DC fino a I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, n. art. produttore: 170M2040
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Mersen Protistor D122SD20C200QF 200 A 2000 V DC aR

Product 952567 was added to Notepad.

Go to Notepad

Product 952567 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

Part No. 942565 DG MP YPV 1200 FM

Product 942565 was added to Notepad.

Product 942565 was added to the cart.

Part No. 942567 DG MP YPV 1500 FM

Product 942567 was added to Notepad.

Product 942567 was added to the cart.

DEHNguard M YPV ... FM

Part No. 952565 DG M YPV 1200 FM

Product 952565 was added to Notepad.

Product 952565 was added to the cart.

Part No. 952567 DG M YPV 1500 FM

Product 952567 was added to Notepad.

Product 952567 was added to the cart.

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

Part No. 942565 DG MP YPV 1200 FM

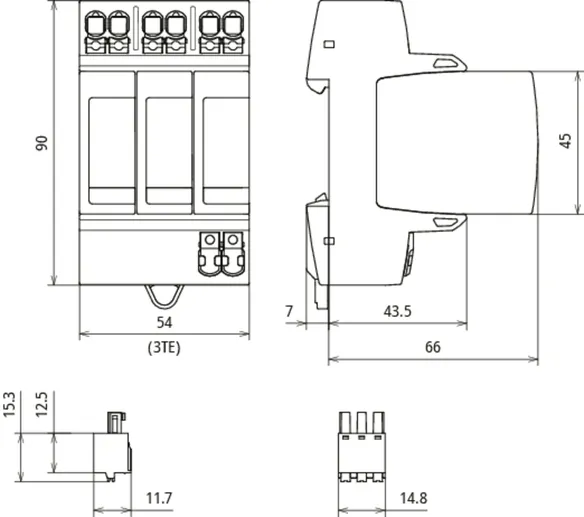

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf

Product 942565 was added to Notepad.

Product 942565 was added to the cart.

Part No. 942567 DG MP YPV 1500 FM

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf

Product 942567 was added to Notepad.

Product 942567 was added to the cart.

DEHNguard M YPV ... FM

Part No. 952565 DG M YPV 1200 FM

Product 952565 was added to Notepad.

Product 952565 was added to the cart.

Part No. 952567 DG M YPV 1500 FM

You are not authorized to download 952305.stp

You are not authorized to download 952305.igs

You are not authorized to download 952305.jt

You are not authorized to download 952305.dwg

You are not authorized to download 952305m_E.dxf

You are not authorized to download DEHN.952567.wspak

You are not authorized to download DEHN.952567.edz

Product 952567 was added to Notepad.

Product 952567 was added to the cart.
