Tubi portanti DEHNcon-H per conduttura HVI light

Tubi portanti per conduttura HVI light per la preparazione in loco, punta di captazione in acciaio INOX, Ø10 mm.

Con punta di captazione

4 Products

Part No. 105272 SR D30 1990 FSP10 500 GFK AL V2A

GTIN 4013364255777, Customs tariff No. (EU): 85389099, Gross weight: 2.40 kg, PU: 1.00 pz.

Images

Additional information

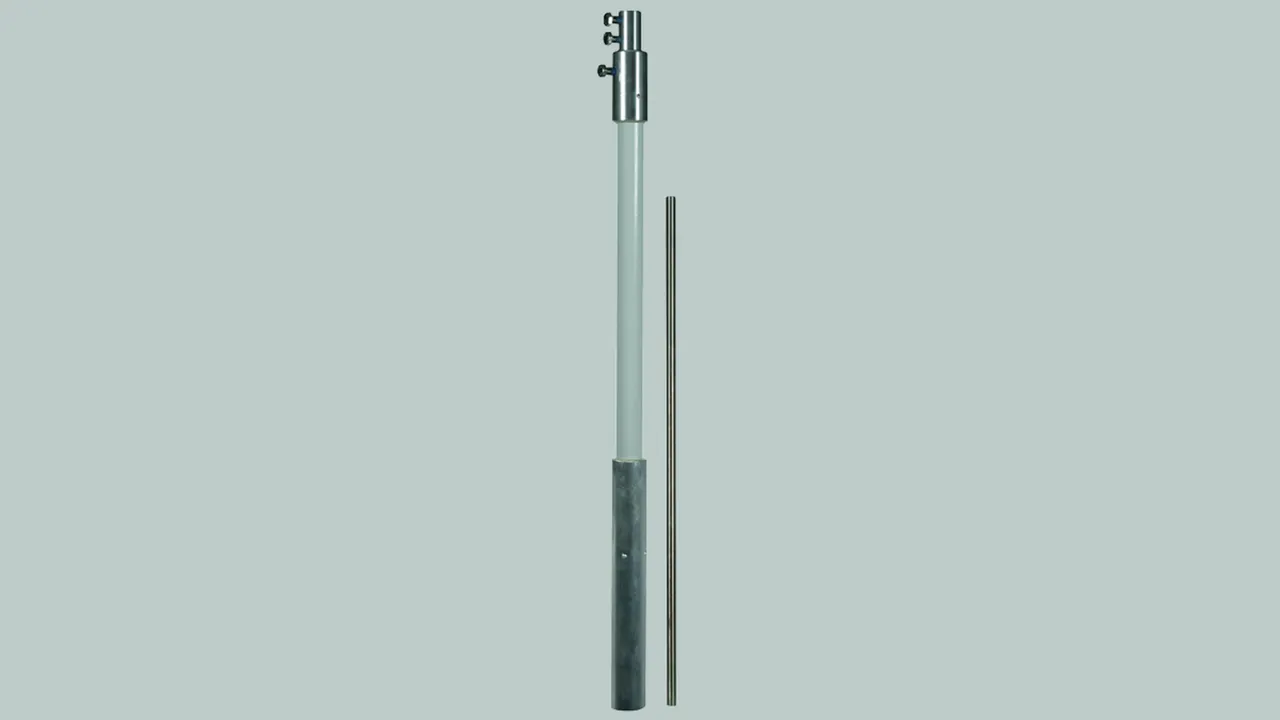

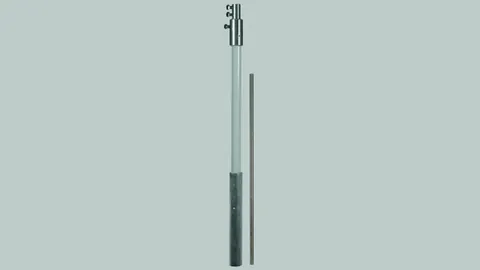

Tubo portante DEHNcon-H per conduttura HVI light con punta di captazione 500 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno per
la conduttura HVI light, per il rispetto della
distanza di separazione dalle parti elettricamente conduttive secondo la norma
DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 240 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 500 mm in INOX
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 1990 mm
Lunghezza di trasporto: 1990 mm
Diametro Ø esterno PRFV: 30 mm
Diametro Ø esterno Al (campo di serraggio): 40 mm
Lunghezza isolamento : 1070 mm
Max. velocità delle raffiche di vento: (max lunghezza libera 1890 mm, 1 HVI light interna) 240 km/h
Max. velocità delle raffiche di vento: 1890 mm
Max. velocità delle raffiche di vento: 600 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D30 1990 FSP10 500 GFK AL V2A
Art.: 105272
o similare.

Certificates



Technical data

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 1990 mm
Lunghezza punta di captazione 500 mm
Diametro Ø esterno PRFV 30 mm
Diametro Ø esterno Al (campo di serraggio) 40 mm
Max. velocità delle raffiche di vento (max lunghezza libera 1890 mm, 1 HVI light interna) 240 km/h
Max. velocità delle raffiche di vento 1890 mm
Max. velocità delle raffiche di vento 600 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105272 was added to Notepad.

Go to Notepad

Product 105272 was added to the cart.

Go to Web-Shop

Part No. 105273 SR D30 1990 FSP10 1000 GFK AL V2A

GTIN 4013364255807, Customs tariff No. (EU): 85389099, Gross weight: 2.70 kg, PU: 1.00 pz.

Images

Additional information

Tubo portante DEHNcon-H per conduttura HVI light con punta di captazione 1000 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno per
la conduttura HVI light, per il rispetto della
distanza di separazione dalle parti elettricamente conduttive secondo la norma
DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 200 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 1990 mm
Lunghezza di trasporto: 1990 mm
Diametro Ø esterno PRFV: 30 mm
Diametro Ø esterno Al (campo di serraggio): 40 mm
Lunghezza isolamento : 1070 mm
Max. velocità delle raffiche di vento: (max lunghezza libera 2390 mm, 1 HVI light interna) 200 km/h
Max. velocità delle raffiche di vento: 2390 mm
Max. velocità delle raffiche di vento: 600 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D30 1990 FSP10 1000 GFK AL V2A
Art.: 105273
o similare.

Certificates



Technical data

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 1990 mm
Lunghezza punta di captazione 1000 mm
Diametro Ø esterno PRFV 30 mm
Diametro Ø esterno Al (campo di serraggio) 40 mm
Max. velocità delle raffiche di vento (max lunghezza libera 2390 mm, 1 HVI light interna) 200 km/h
Max. velocità delle raffiche di vento 2390 mm
Max. velocità delle raffiche di vento 600 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105273 was added to Notepad.

Go to Notepad

Product 105273 was added to the cart.

Go to Web-Shop

Part No. 105274 SR D30 2840 FSP10 500 GFK AL V2A

GTIN 4013364255814, Customs tariff No. (EU): 85389099, Gross weight: 3.35 kg, PU: 1.00 pz.

Images

Additional information

Tubo portante DEHNcon-H per conduttura HVI light con punta di captazione 500 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno per
la conduttura HVI light, per il rispetto della
distanza di separazione dalle parti elettricamente conduttive secondo la norma
DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 240 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 500 mm in INOX
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 2640 mm
Lunghezza di trasporto: 2640 mm
Diametro Ø esterno PRFV: 30 mm
Diametro Ø esterno Al (campo di serraggio): 40 mm
Lunghezza isolamento : 1070 mm
Max. velocità delle raffiche di vento: (max lunghezza libera 2540 mm, 1 HVI light interna) 240 km/h
Max. velocità delle raffiche di vento: 2540 mm
Max. velocità delle raffiche di vento: 600 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D30 2840 FSP10 500 GFK AL V2A
Art.: 105274
o similare.

Certificates



Technical data

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 2640 mm
Lunghezza punta di captazione 500 mm
Diametro Ø esterno PRFV 30 mm
Diametro Ø esterno Al (campo di serraggio) 40 mm
Max. velocità delle raffiche di vento (max lunghezza libera 2540 mm, 1 HVI light interna) 240 km/h
Max. velocità delle raffiche di vento 2540 mm
Max. velocità delle raffiche di vento 600 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105274 was added to Notepad.

Go to Notepad

Product 105274 was added to the cart.

Go to Web-Shop

Part No. 105280 SR D30 2640 FSP10 1000 GFK AL V2A

GTIN 4013364255838, Customs tariff No. (EU): 85389099, Gross weight: 3.65 kg, PU: 1.00 pz.

Images

Additional information

Tubo portante DEHNcon-H per conduttura HVI light con punta di captazione 1000 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno per
la conduttura HVI light, per il rispetto della
distanza di separazione dalle parti elettricamente conduttive secondo la norma
DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 201 km/h.
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 2640 mm
Lunghezza di trasporto: 2640 mm
Diametro Ø esterno PRFV: 30 mm
Diametro Ø esterno Al (campo di serraggio): 40 mm
Lunghezza isolamento : 1070 mm
Max. velocità delle raffiche di vento: (max lunghezza libera 3040 mm, 1 HVI light interna) 201 km/h
Max. velocità delle raffiche di vento: 3040 mm
Max. velocità delle raffiche di vento: 600 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D30 2640 FSP10 1000 GFK AL V2A
Art.: 105280
o similare.

Certificates



Technical data

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 2640 mm
Lunghezza punta di captazione 1000 mm
Diametro Ø esterno PRFV 30 mm
Diametro Ø esterno Al (campo di serraggio) 40 mm
Max. velocità delle raffiche di vento (max lunghezza libera 3040 mm, 1 HVI light interna) 201 km/h
Max. velocità delle raffiche di vento 3040 mm
Max. velocità delle raffiche di vento 600 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)
