DEHNvario

La famiglia di scaricatori variabile

Montaggio semplice e veloce per mezzo di morsetti di collegamento compatti
Collegamento del conduttore senza l'ausilio di attrezzi con tecnica a innesto diretto
Sostituzione veloce dello scaricatore per mezzo di semplice allentamento ed estrazione dell'unità dei morsetti di collegamento
Messa e terra/equipotenzialità attraverso la guida profilata
Protezione da sovratensione specifica per l'uso e il cliente

Details

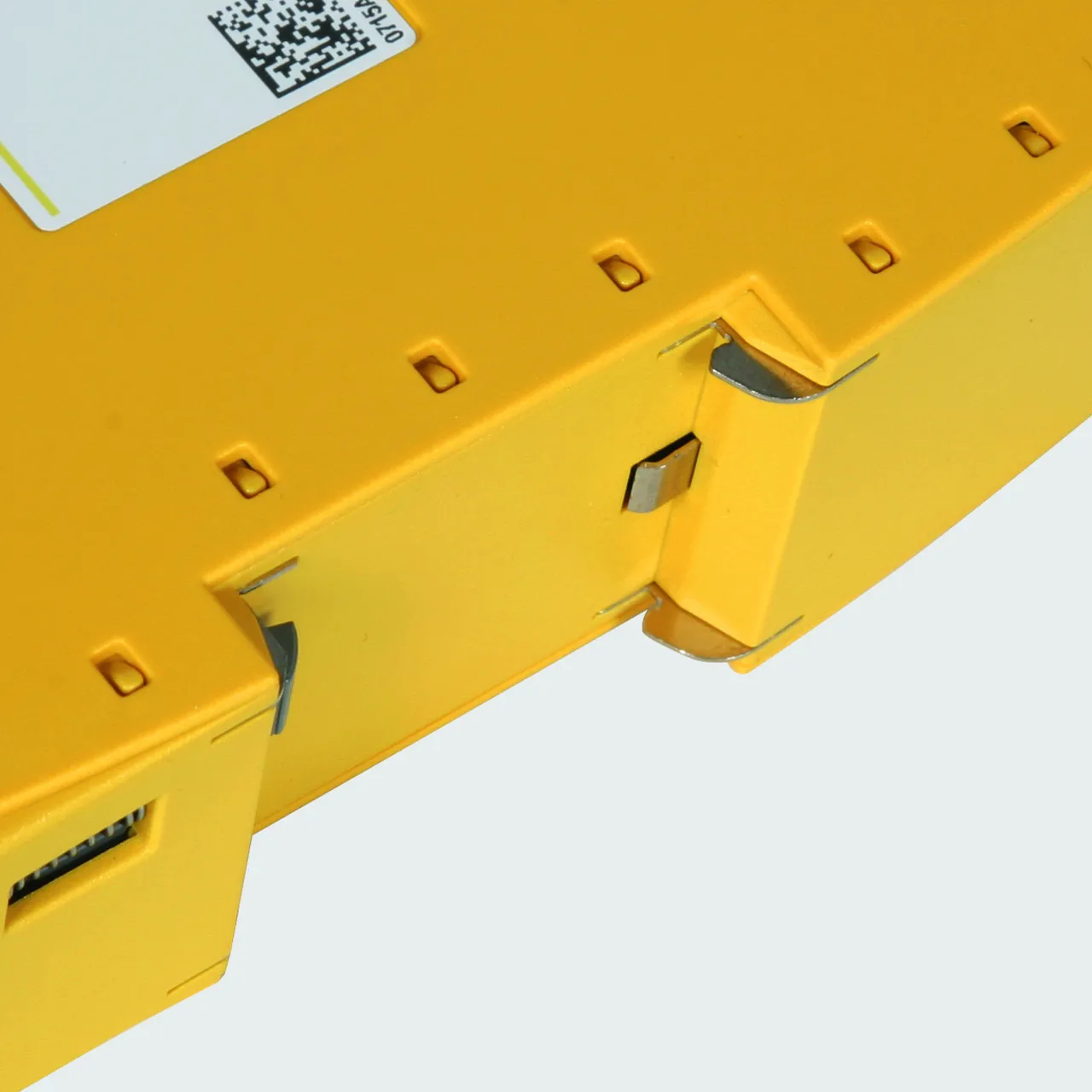

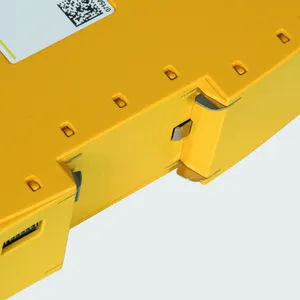

Contatto di messa a terra con portata di corrente di fulmine e impulsiva.

lorem ipsum — Contatto di messa a terra con portata di corrente di fulmine e impulsiva.

Rimozione semplice dell'unità dei morsetti di collegamento per la sostituzione veloce dello scaricatore.

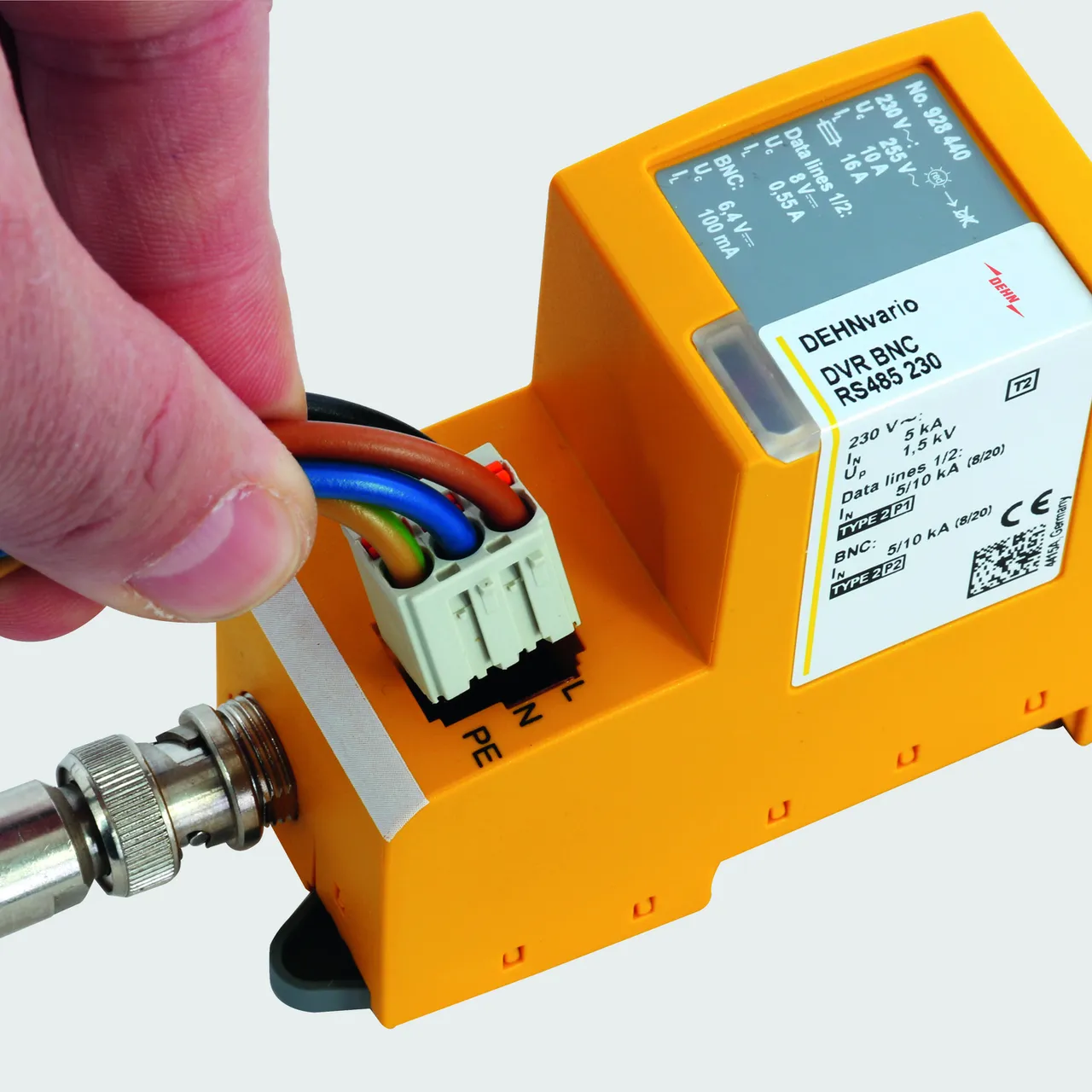

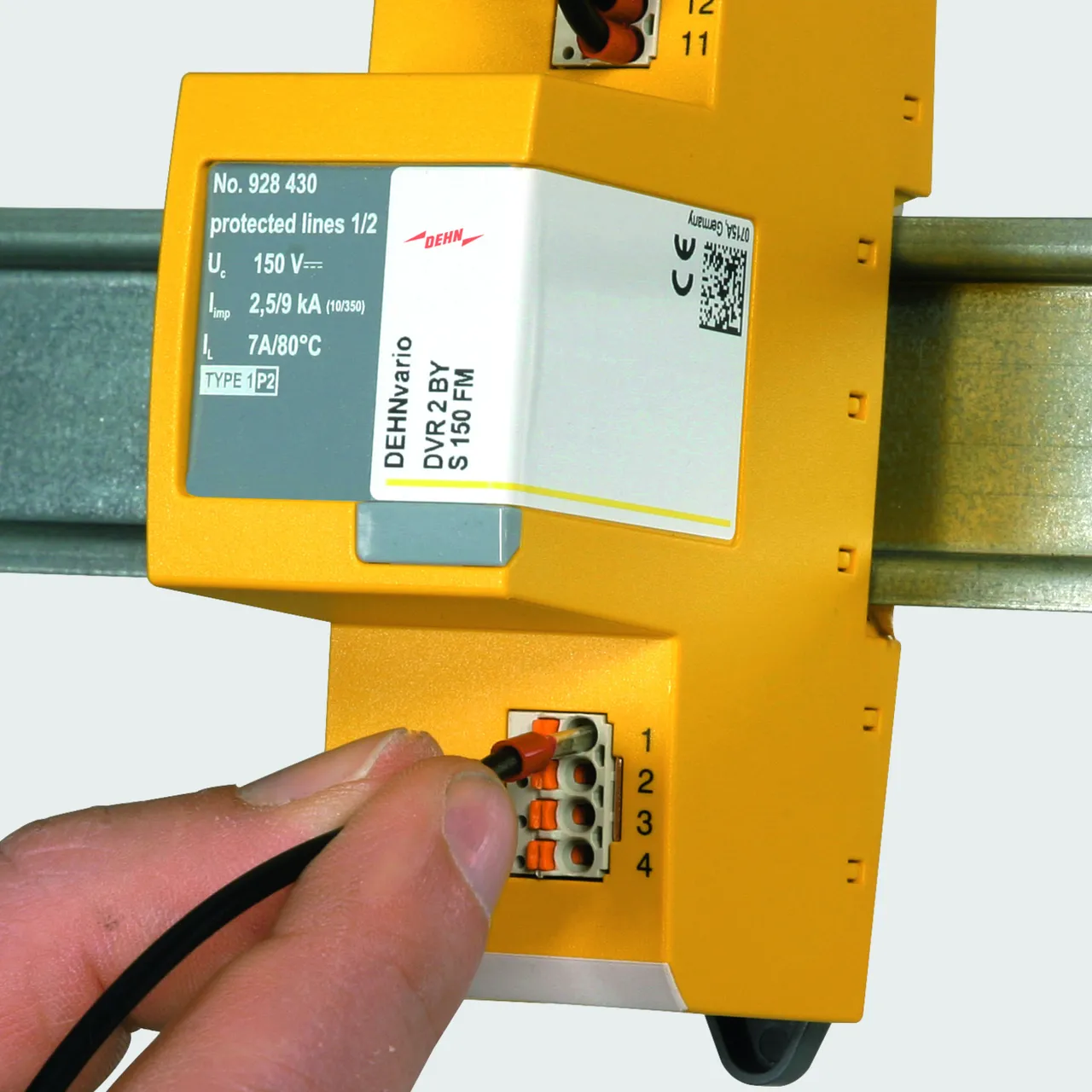

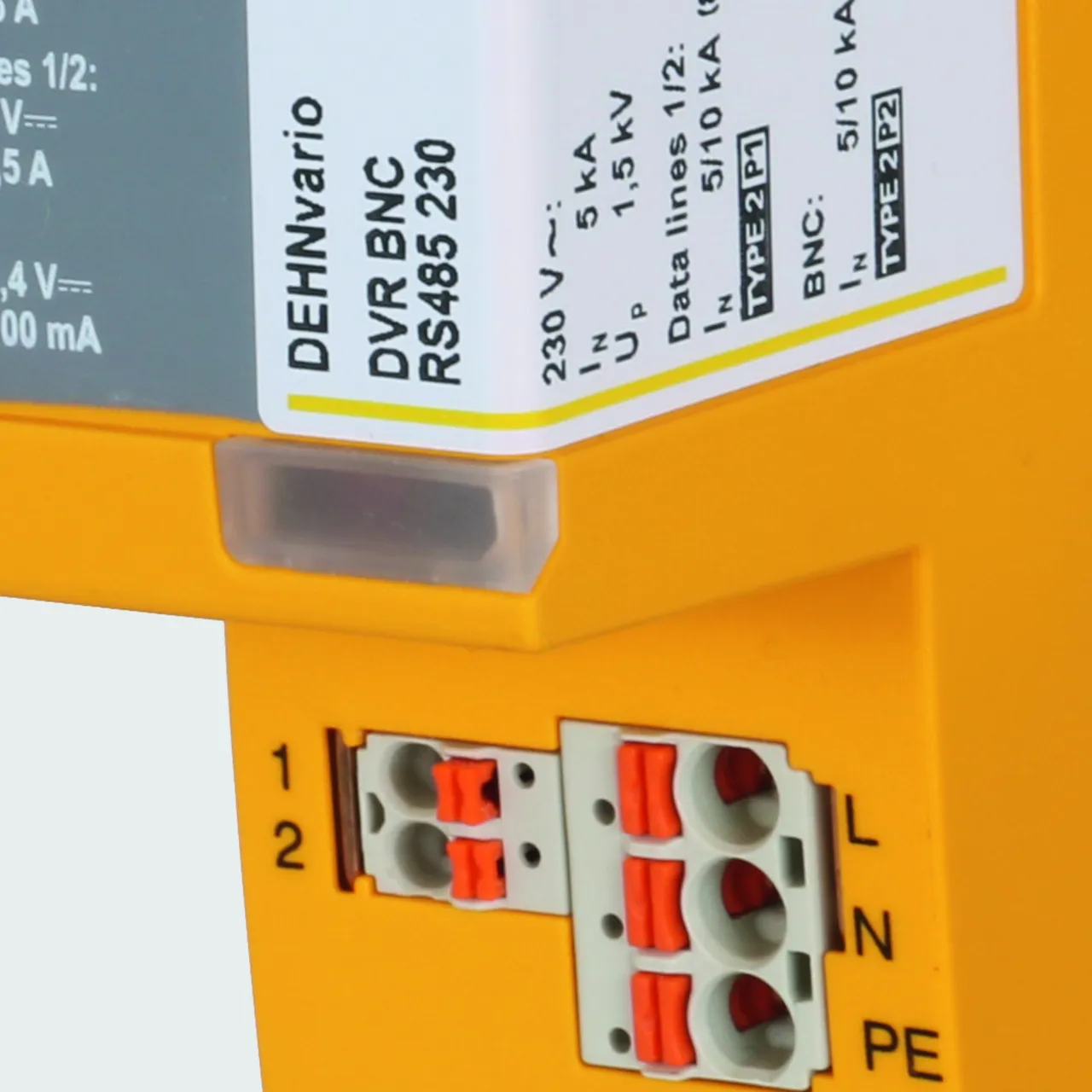

Collegamento del conduttore semplice e senza l'ausilio di attrezzi con tecnica a innesto diretto.

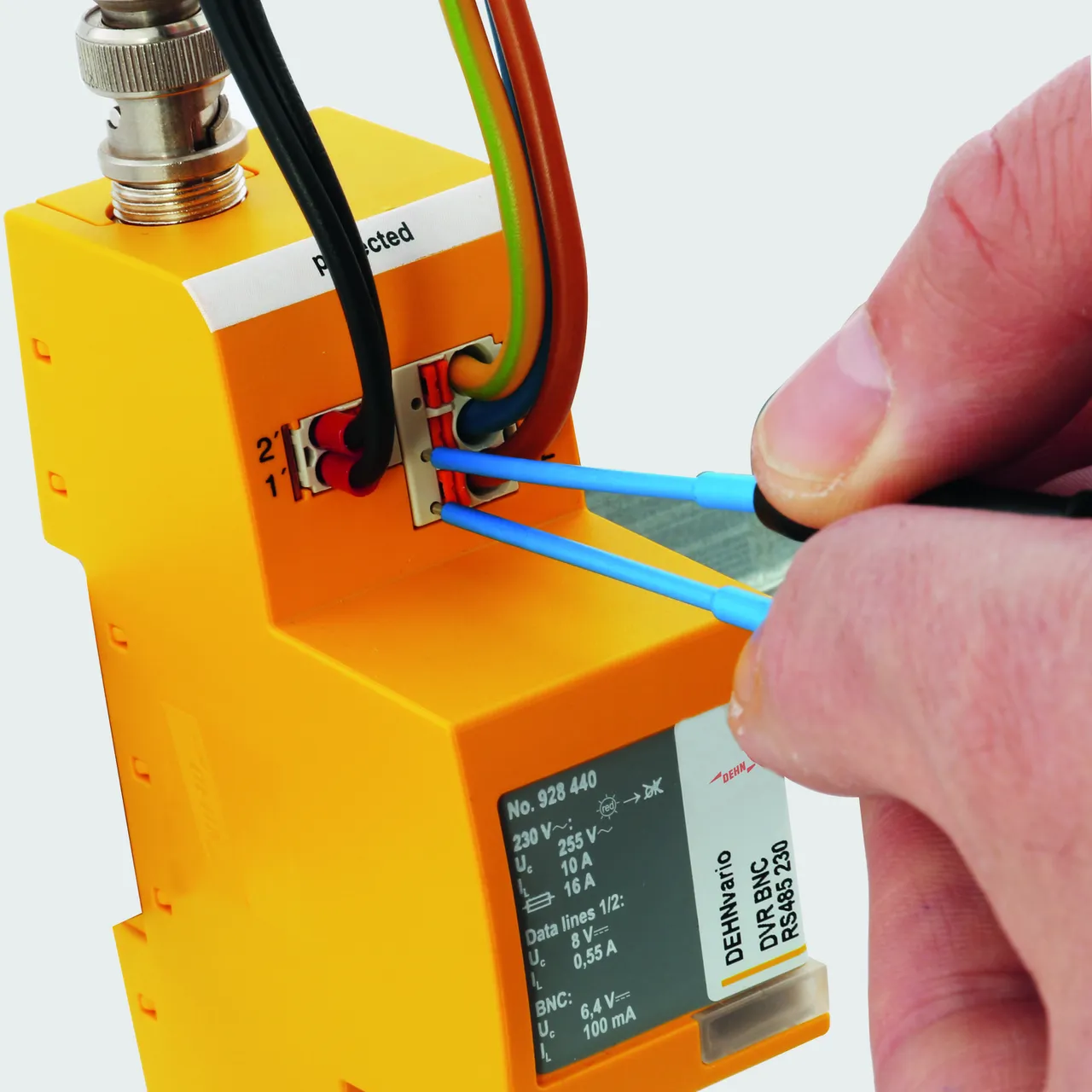

Aperture di prova integrate per test nel circuito di segnale per mezzo del puntale di prova.

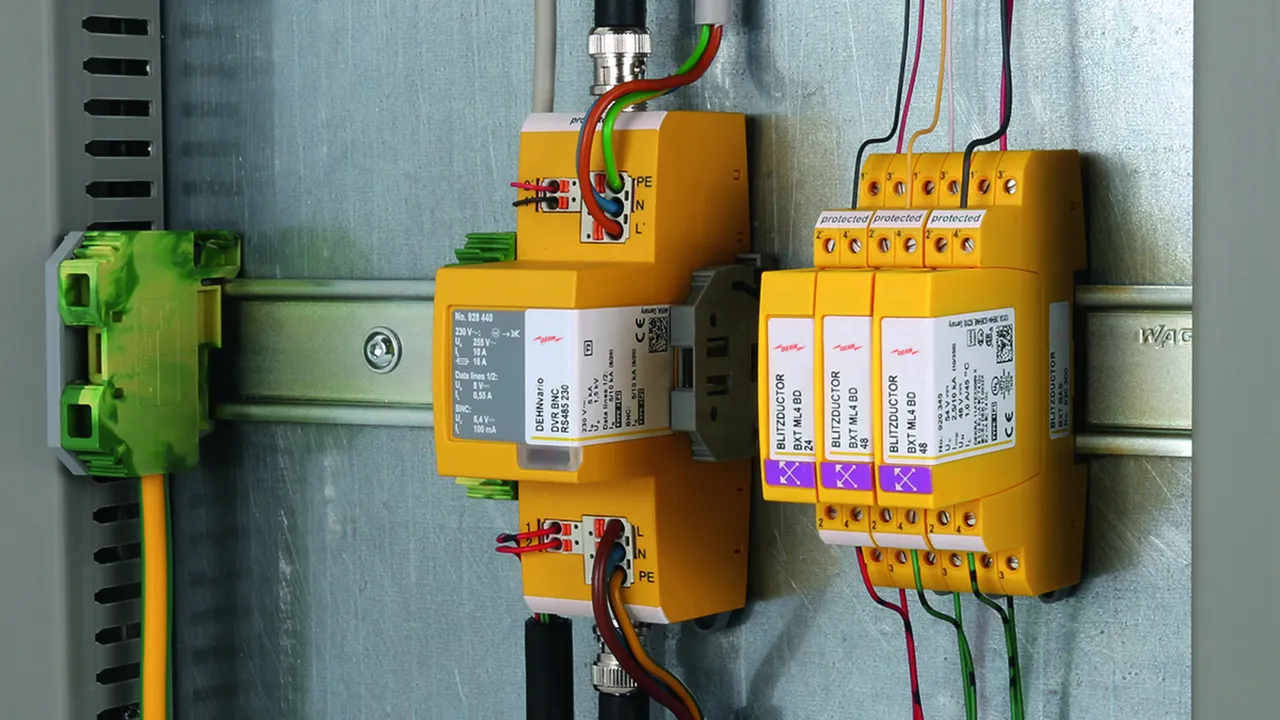

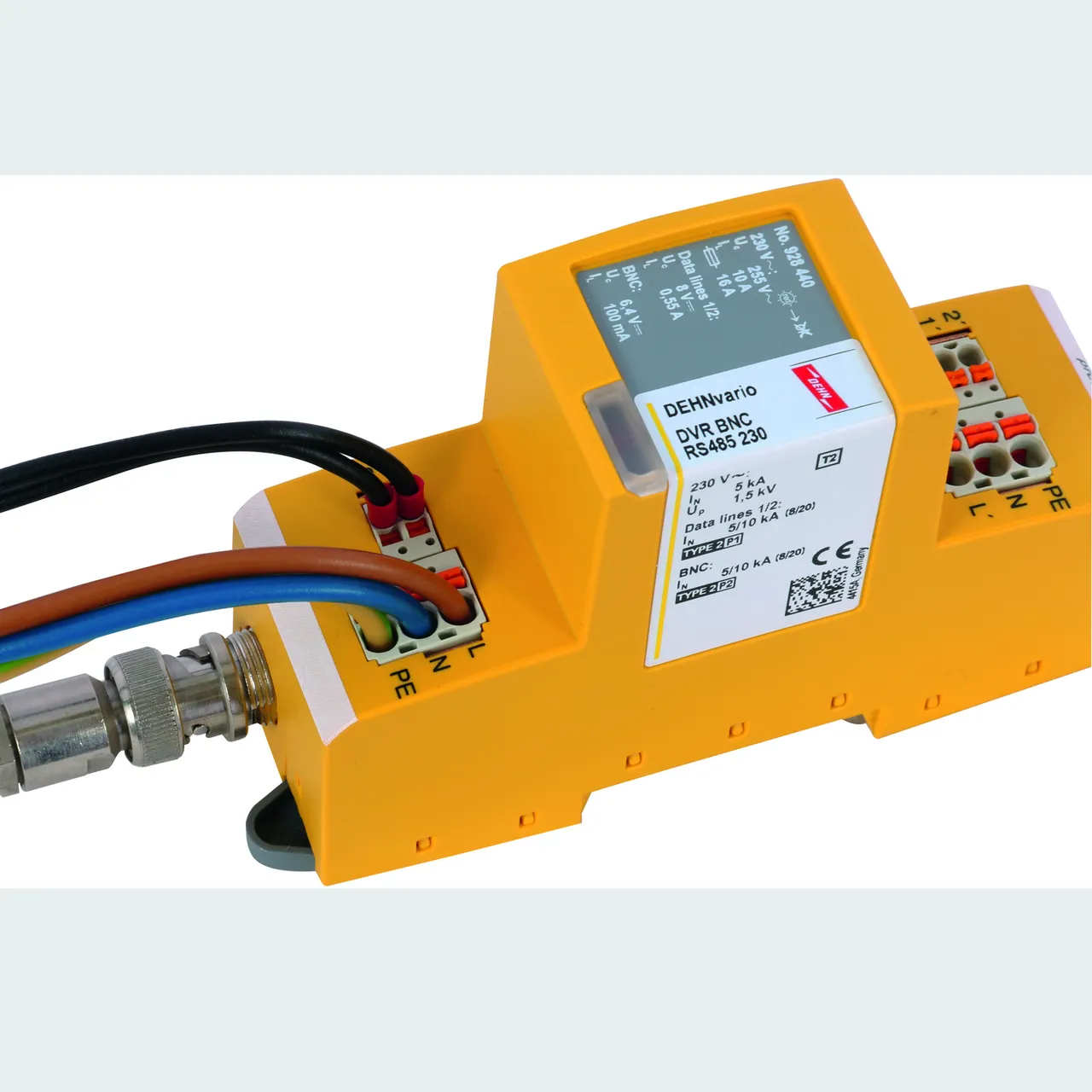

Esempio di soluzione: scaricatore 3 in 1 compatto per la protezione di 3 interfacce in un dispositivo.

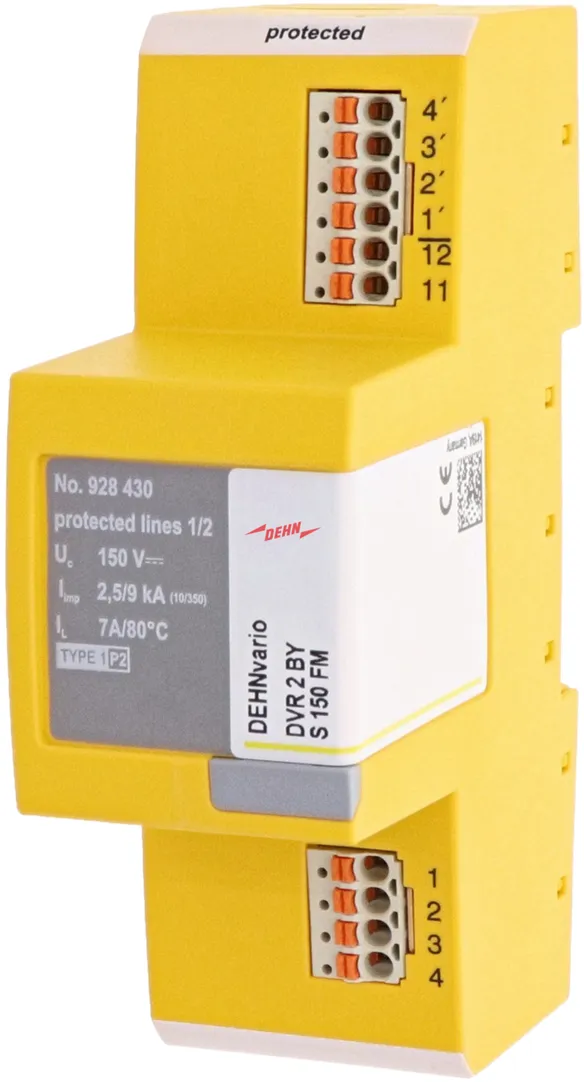

DVR 2 BY S 150 FM

Scaricatore combinato compatto per la protezione di impianti elettroacustici (p. es. allarmi vocali, impianti con altoparlante). Protezione di una coppia di fili con separazione galvanica con la possibilità di schermatura diretta o indiretta. Collegamento del conduttore veloce e senza l’ausilio di attrezzi per mezzo di tecnica a innesto diretta. Per una facile sostituzione dello scaricatore, le unità dei morsetti di collegamento possono essere sbloccate e rimosse dall'involucro. Con contatto di telesegnalamento integrato (contatto in apertura n.c.).

1 Product

Part No. 928430 DVR 2 BY S 150 FM

GTIN 4013364261389, Customs tariff No. (EU): 85363010, Gross weight: 161.30 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore combinato DEHNvario DVR 2 BY S 150 FM
Scaricatore combinato compatto per la protezione di impianti elettroacustici (p. es. allarmi vocali, impianti con altoparlante). Protezione di una coppia di fili con separazione galvanica con la possibilità di schermatura diretta o indiretta. Collegamento del conduttore veloce e senza l’ausilio di attrezzi per mezzo di tecnica a innesto diretta. Per una facile sostituzione dello scaricatore, le unità dei morsetti di collegamento possono essere sbloccate e rimosse dall'involucro. Con contatto di telesegnalamento integrato (contatto in apertura n.c.)
Tensione nominale AC: 100 V
Tensione massima continuativa DC: 150 V
Tensione massima continuativa AC: 110 V
Corrente nominale con 70 °C: 10 A
Corrente nominale con 80 °C: 7 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 9 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo: 7,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 22,5 kA
Frequenza limite filo-filo: 1,4 MHz
Grado di protezione: IP 20

Fabbricato: DEHN
Tipo: DVR 2 BY S 150 FM
Art.: 928430
o similare.

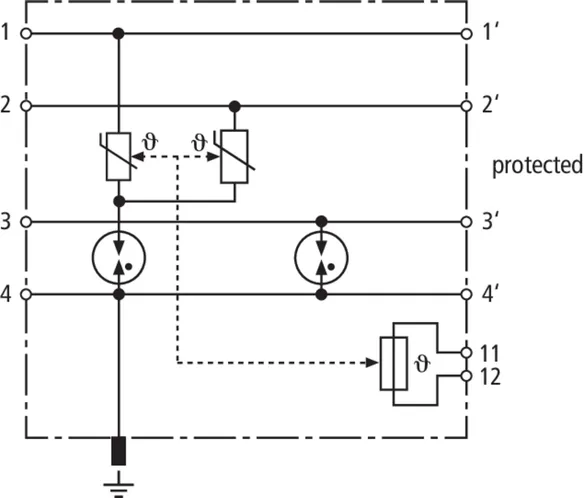

Certificates

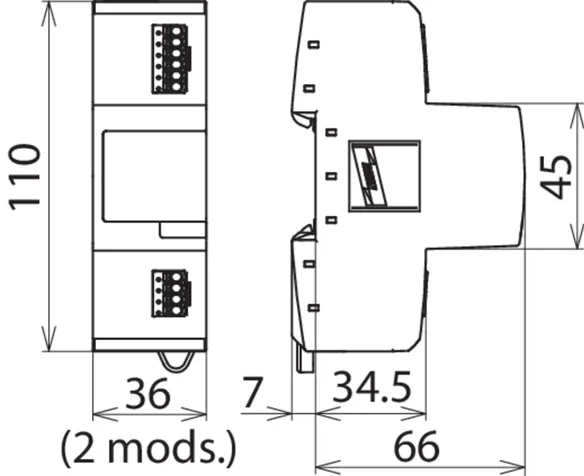

Technical data

Classe SPD	L
Tensione massima continuativa DC (U_C )	150 V
Corrente nominale con 70 °C (I_L )	10 A
Corrente nominale con 80 °C (I_L )	7 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	22,5 kA
Frequenza limite filo-filo (f_G )	1,4 MHz

Classe SPD	L
Tensione nominale AC (U_N )	100 V
Tensione massima continuativa DC (U_C )	150 V
Tensione massima continuativa AC (U_C )	110 V
Corrente nominale con 70 °C (I_L )	10 A
Corrente nominale con 80 °C (I_L )	7 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	7,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	22,5 kA
Livello di protezione filo-filo con I_impD1 (U_P )	≤ 500 V
Livello di protezione filo-PG con I_imp D1 (U_P )	≤ 700 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 400 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 650 V
Frequenza limite filo-filo (f_G )	1,4 MHz
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20
Montaggio su	guida profilata 35 mm secondo EN 60715
Collegamento ingresso / uscita	molla / molla
Sezione di collegamento rigido	0,2-1,5 mm²
Sezione di collegamento flessibile	0,2-1,5 mm²
Messa a terra tramite	guida profilata
Materiale involucro	termoplastica, UL 94 V-0
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Contatti FM / forma del contatto	in apertura (n.c.)
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Portata AC	250 V / 0,5 A
Sezione di collegamento per morsetti FM	max. 1,5 mm²

Product 928430 was added to Notepad.

Go to Notepad

Product 928430 was added to the cart.

Go to Web-Shop

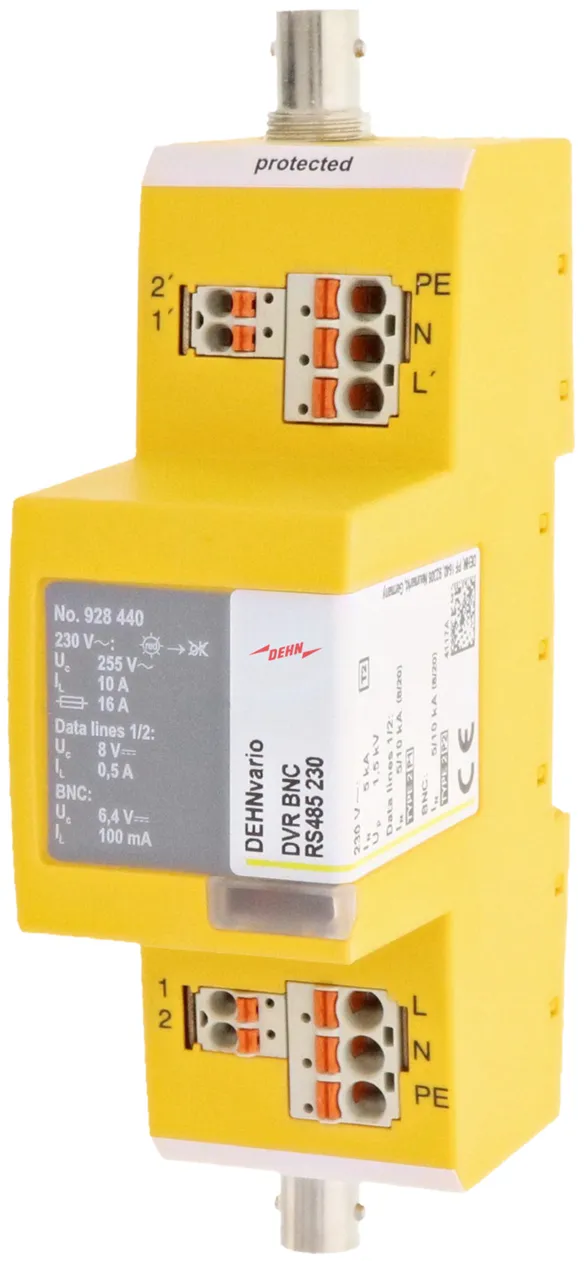

DVR BNC RS485 230

Scaricatore combinato 3 in 1 compatto per la protezione di impianti analogici con telecamera. Protezione del segnale video (collegamento BNC) e di un segnale dati (RS485) e di un'alimentazione di tensione (230 V AC). Connessione conduttore veloce e senza attrezzi tramite tecnica a innesto diretta. I morsetti di collegamento possono essere sbloccati e rimossi dall'involucro per una semplice sostituzione dello scaricatore. Con indicazione semplice di sovraccarico (230 V).

1 Product

Part No. 928440 DVR BNC RS485 230

GTIN 4013364280809, Customs tariff No. (EU): 85363010, Gross weight: 185.50 g, PU: 1.00 pz.

Images

Additional information

Scaricatore combinato 3 in 1 compatto DEHNvario per la protezione di impianti analogici con telecamera
Scaricatore combinato 3 in 1 compatto DEHNvario
Protezione del segnale video (collegamento BNC) e di un segnale dati (RS485) e di un'alimentazione di tensione (230 V AC). Connessione conduttore veloce e senza attrezzi tramite tecnica a innesto diretta. I morsetti di collegamento possono essere sbloccati e rimossi dall'involucro per una semplice sostituzione dello scaricatore. Con visualizzazione semplice di sovraccarico (230 V)
Classe SPD:
Alimentazione di tensione Tipo 2 / Class II
Video (BNC) Tipo 2 / P1
Dati (RS485) Tipo 2 / P1
Tensione nominale:
Alimentazione di tensione 230 V AC
Video (BNC) 5 V DC
Dati (RS485) 5 V DC
Tensione massima continuativa:
Alimentazione di tensione 255 V AC
Video (BNC) 6,4 V DC
Dati (RS485) 8 V DC
Corrente nominale:
Alimentazione di tensione 10 A
Video (BNC) 100 mA
Dati (RS485) 0,5 A

Fabbricato: DEHN
Tipo: DVR BNC RS485 230
Art.: 928440
o similare.

Certificates

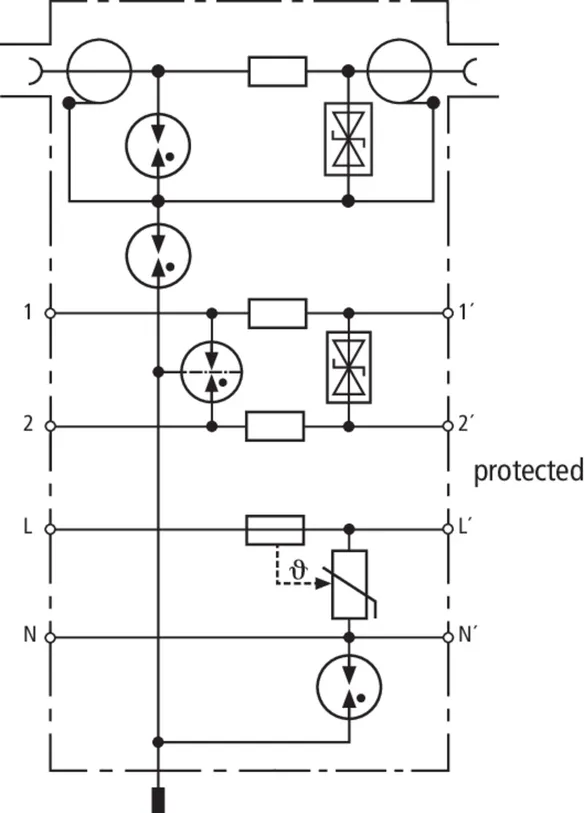

Technical data

Video (BNC)
Classe SPD	U
Tensione massima continuativa DC (U_C )	6,4 V
Corrente nominale (I_L )	0,1 A
C2 corrente impulsiva nominale di scarica (8/20 µs) schermo-PG (I_n )	10 kA
Attenuazione di inserzione con 300 MHz (75 Ohm)	≤ 3,0 dB
Collegamento ingresso / uscita	connettore femmina BNC / connettore femmina BNC
Dati (RS485)
Classe SPD	T
Tensione massima continuativa DC (U_C )	8 V
Corrente nominale (I_L )	0,5 A
C2 corrente impulsiva nominale di scarica (8/20 µs) totale (I_n )	10 kA
Frequenza limite filo-filo (f_G )	100 MHz
Alimentazione di tensione (230 V)
Classe SPD	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	255 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente nominale (I_L )	10 A
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Corrente max. di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV

Video (BNC)
Classe SPD	U
Tensione nominale DC (U_N )	5 V
Tensione massima continuativa DC (U_C )	6,4 V
Corrente nominale (I_L )	0,1 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
D1 corrente impulsiva di fulmine (10/350 µs) schermo-PG (I_imp )	2 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) schermo-PG (I_n )	10 kA
Livello di protezione filo-schermo con I_n C2 (U_P )	≤ 40 V
Livello di protezione schermo-PG con I_n C2 (U_P )	≤ 650 V
Livello di protezione filo-schermo con 1 kV/µs C3 (U_P )	≤ 15 V
Livello di protezione schermo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Attenuazione di inserzione con 80 MHz (75 Ohm)	≤ 0,4 dB
Attenuazione di inserzione con 300 MHz (75 Ohm)	≤ 3,0 dB
Attenuazione di return floss con 20 MHz (75 Ohm)	≥ 20 dB
Impedenza longitudinale per filo	4,7 Ohm
Capacità filo-schermo (C)	≤ 35 pF
Capacità schermo-PG (C)	≤ 30 pF
Collegamento ingresso / uscita	connettore femmina BNC / connettore femmina BNC
Dati (RS485)
Classe SPD	T
Tensione nominale DC (U_N )	5 V
Tensione massima continuativa DC (U_C )	8 V
Tensione massima continuativa AC (U_C )	5,6 V
Corrente nominale (I_L )	0,5 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
D1 corrente impulsiva di fulmine (10/350 µs) totale (I_imp )	2 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) totale (I_n )	10 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 45 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 600 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 15 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Frequenza limite filo-filo (f_G )	100 MHz
Impedenza longitudinale per filo	1,8 Ohm
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 20 pF
Collegamento ingresso / uscita	molla / molla
Sezione di collegamento rigido	0,2-1,5 mm²
Sezione di collegamento flessibile	0,2-1,5 mm²
Alimentazione di tensione (230 V)
Classe SPD	Tipo 2 / Class II
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	255 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente nominale (I_L )	10 A
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Corrente max. di scarica (8/20 µs) (I_max )	10 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A_eff
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione da sovracorrente max. in rete	MCB B16
Tenuta al corto circuito con protezione max. in rete (I_SCCR )	1 kA_eff
Tensione TOV [L-N] (U_T) – Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – arresto sicuro
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – arresto sicuro
Indicazione di guasto (interruzione circuito di carico L-L')	rosso
Sezione di collegamento rigido	0,2-2,5 mm²
Sezione di collegamento flessibile	0,2-2,5 mm²
Parametri generali
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Materiale involucro	termoplastica, colore giallo, UL 94 V-0
Grado di protezione	IP 20

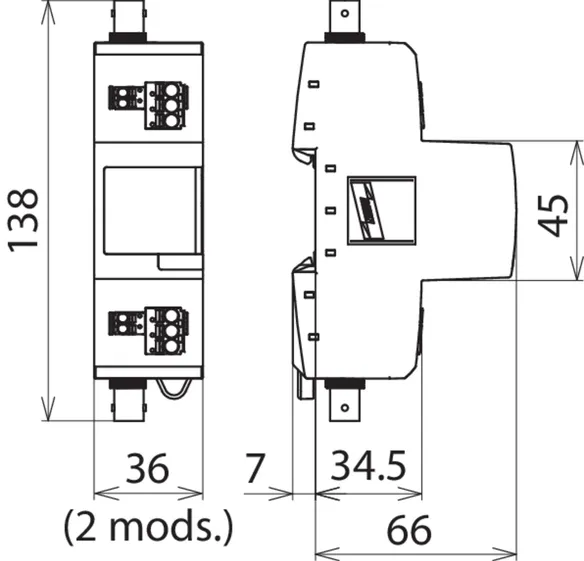

Dimensioni	2 unità, DIN 43880
Accessori (contenuti nella fornitura)	attrezzo per lo sblocco per le unità di collegamento
