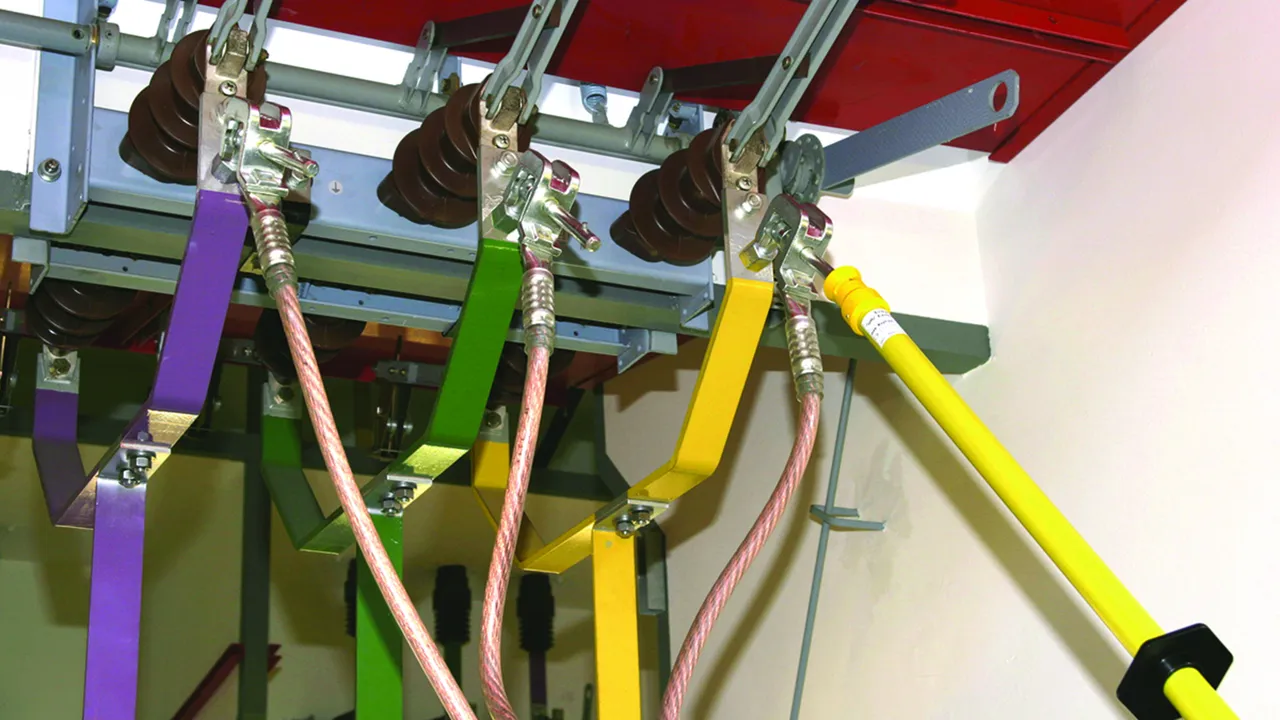

Fioretti di messa a terra per impianti di commutazione

Per il montaggio di dispositivi di messa a terra e in corto circuito
Lunghezze diverse
Peso proprio minimo
Innesto a esagono (chiave 19) oppure innesto a baionetta

Details

Con l’adattatore AES SQ SK, il fioretto di messa a terra con innesto a baionetta (codolo con baionetta) può essere anche utilizzato per pinze con codolo ad esagono.

lorem ipsum — Con l’adattatore AES SQ SK, il fioretto di messa a terra con innesto a baionetta (codolo con baionetta) può essere anche utilizzato per pinze con codolo ad esagono.

Con fioretti di messa a terra ES STK è possibile una semplice prolunga dell’impugnatura tramite il giunto ad innesto.

Adatto per codolo a esagono

Terminale per l'impugnatura con calotta di chiusura (serraggio a molla)

2 Products

Part No. 761010 ES SK 1000

GTIN 4013364000155, Customs tariff No. (EU): 82055980, Gross weight: 1480.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza totale (l_G )	1000 mm
Lunghezza impugnatura (I_H )	430 mm

Lunghezza totale (l_G )	1000 mm
Lunghezza impugnatura (I_H )	430 mm
Peso di testa max ammissibile	12 kg
Campo di temperatura	–25 °C ... +55 °C
Luogo d'impiego	impianti all'interno e all'esterno
Materiale tubo isolante	tubo in resina poliestere rinforzata con fibra di vetro
Diametro	30 mm
Testa adatta per	codolo a esagono (SW19)
Giunto a innesto antirotazione compreso terminale	no
Tipo di apparecchiature	fioretto di messa a terra

Product 761010 was added to Notepad.

Go to Notepad

Product 761010 was added to the cart.

Go to Web-Shop

Part No. 761015 ES SK 1500

GTIN 4013364000162, Customs tariff No. (EU): 82055980, Gross weight: 2.15 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza totale (l_G )	1500 mm
Lunghezza impugnatura (I_H )	930 mm

Lunghezza totale (l_G )	1500 mm
Lunghezza impugnatura (I_H )	930 mm
Peso di testa max ammissibile	8 kg
Campo di temperatura	–25 °C ... +55 °C
Luogo d'impiego	impianti all'interno e all'esterno
Materiale tubo isolante	tubo in resina poliestere rinforzata con fibra di vetro
Diametro	30 mm
Testa adatta per	codolo a esagono (SW19)
Giunto a innesto antirotazione compreso terminale	no
Tipo di apparecchiature	fioretto di messa a terra

Product 761015 was added to Notepad.

Go to Notepad

Product 761015 was added to the cart.

Go to Web-Shop

Adatto per codolo a baionetta

Terminale per l'impugnatura con calotta di chiusura (serraggio a molla)

2 Products

Part No. 761011 ES SQ 1000

GTIN 4013364000230, Customs tariff No. (EU): 82055980, Gross weight: 1.55 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza totale (l_G )	1000 mm
Lunghezza impugnatura (I_H )	430 mm

Lunghezza totale (l_G )	1000 mm
Lunghezza impugnatura (I_H )	430 mm
Peso di testa max ammissibile	12 kg
Norma	codolo a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Luogo d'impiego	impianti all'interno e all'esterno
Materiale tubo isolante	tubo in resina poliestere rinforzata con fibra di vetro
Diametro	30 mm
Testa adatta per	codolo a baionetta
Giunto a innesto antirotazione compreso terminale	no
Tipo di apparecchiature	fioretto di messa a terra

Product 761011 was added to Notepad.

Go to Notepad

Product 761011 was added to the cart.

Go to Web-Shop

Part No. 761016 ES SQ 1500

GTIN 4013364000247, Customs tariff No. (EU): 82055980, Gross weight: 2.16 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza totale (l_G )	1500 mm
Lunghezza impugnatura (I_H )	930 mm

Lunghezza totale (l_G )	1500 mm
Lunghezza impugnatura (I_H )	930 mm
Peso di testa max ammissibile	8 kg
Norma	codolo a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Luogo d'impiego	impianti all'interno e all'esterno
Materiale tubo isolante	tubo in resina poliestere rinforzata con fibra di vetro
Diametro	30 mm
Testa adatta per	codolo a baionetta
Giunto a innesto antirotazione compreso terminale	no
Tipo di apparecchiature	fioretto di messa a terra

Product 761016 was added to Notepad.

Go to Notepad

Product 761016 was added to the cart.

Go to Web-Shop

Adatto per codolo a esagono e giunto a innesto

Terminale impugnatura con giunto ad innesto per prolungamento dell'impugnatura.

2 Products

Part No. 761001 ES SK STK 1000

GTIN 4013364125179, Customs tariff No. (EU): 82055980, Gross weight: 1058.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza totale (l_G )	1000 mm
Lunghezza impugnatura (I_H )	430 mm

Lunghezza totale (l_G )	1000 mm
Lunghezza impugnatura (I_H )	430 mm
Peso di testa max ammissibile	12 kg
Campo di temperatura	–25 °C ... +55 °C
Luogo d'impiego	impianti all'interno e all'esterno
Materiale tubo isolante	tubo in resina poliestere rinforzata con fibra di vetro
Diametro	30 mm
Testa adatta per	codolo a esagono (SW19)
Giunto a innesto antirotazione compreso terminale	si
Tipo di apparecchiature	fioretto di messa a terra

Product 761001 was added to Notepad.

Go to Notepad

Product 761001 was added to the cart.

Go to Web-Shop

Part No. 761003 ES SK STK 2000

GTIN 4013364134348, Customs tariff No. (EU): 82055980, Gross weight: 1760.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza totale (l_G )	2000 mm
Lunghezza impugnatura (I_H )	1430 mm

Lunghezza totale (l_G )	2000 mm
Lunghezza impugnatura (I_H )	1430 mm
Peso di testa max ammissibile	8 kg
Campo di temperatura	–25 °C ... +55 °C
Luogo d'impiego	impianti all'interno e all'esterno
Materiale tubo isolante	tubo in resina poliestere rinforzata con fibra di vetro
Diametro	30 mm
Testa adatta per	codolo a esagono (SW19)
Giunto a innesto antirotazione compreso terminale	si
Tipo di apparecchiature	fioretto di messa a terra

Product 761003 was added to Notepad.

Go to Notepad

Product 761003 was added to the cart.

Go to Web-Shop

Adatto per codolo a baionetta e giunto a innesto

Terminale impugnatura con giunto ad innesto per prolungamento dell'impugnatura.

2 Products

Part No. 761002 ES SQ STK 1000

GTIN 4013364125186, Customs tariff No. (EU): 82055980, Gross weight: 900.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza totale (l_G )	1000 mm
Lunghezza impugnatura (I_H )	430 mm

Lunghezza totale (l_G )	1000 mm
Lunghezza impugnatura (I_H )	430 mm
Peso di testa max ammissibile	12 kg
Norma	codolo a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Luogo d'impiego	impianti all'interno e all'esterno
Materiale tubo isolante	tubo in resina poliestere rinforzata con fibra di vetro
Diametro	30 mm
Testa adatta per	codolo a baionetta
Giunto a innesto antirotazione compreso terminale	si
Tipo di apparecchiature	fioretto di messa a terra

Product 761002 was added to Notepad.

Go to Notepad

Product 761002 was added to the cart.

Go to Web-Shop

Part No. 761004 ES SQ STK 2000

GTIN 4013364134355, Customs tariff No. (EU): 82055980, Gross weight: 1.80 kg, PU: 1.00 pz.

Predecessor

Images

Open PDF

Additional information

Technical data

Lunghezza totale (l_G )	2000 mm
Lunghezza impugnatura (I_H )	1430 mm

Lunghezza totale (l_G )	2000 mm
Lunghezza impugnatura (I_H )	1430 mm
Peso di testa max ammissibile	8 kg
Norma	codolo a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Luogo d'impiego	impianti all'interno e all'esterno
Materiale tubo isolante	tubo in resina poliestere rinforzata con fibra di vetro
Diametro	30 mm
Testa adatta per	codolo a baionetta
Giunto a innesto antirotazione compreso terminale	si
Tipo di apparecchiature	fioretto di messa a terra

Product 761004 was added to Notepad.

Go to Notepad

Product 761004 was added to the cart.

Go to Web-Shop

Telescopico con innesto a baionetta e giunto a innesto

1 Product

Part No. 769304 ESTC SQ STK SN7562

GTIN 4013364149144, Customs tariff No. (EU): 82055980, Gross weight: 3.00 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza totale (l_{G max} / I_{G min} )	3040 / 1790 mm
Lunghezza impugnatura (I_H )	900 mm

Lunghezza totale (l_{G max} / I_{G min} )	3040 / 1790 mm
Lunghezza impugnatura (I_H )	900 mm
Peso di testa max. ammissibile (l_{G max} / I_{G min} )	10 / 20 kg
Campo di temperatura	–25 °C ... +55 °C
Materiale tubo isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro	43 mm
Testa adatta per	codolo a baionetta
Giunto a innesto antirotazione compreso terminale	sì
Tipo di apparecchiature	fioretto di messa a terra
Materiale giunto a innesto, impugnatura a croce	lega in Al

Product 769304 was added to Notepad.

Go to Notepad

Product 769304 was added to the cart.

Go to Web-Shop

Componibile, adatto per codolo a esagono

Terminale dell'impugnatura con giunto a innesto in plastica per il prolungamento dell'impugnatura (blocco della molla)

1 Product

Part No. 761070 EST SK STK 920

GTIN 4013364136212, Customs tariff No. (EU): 82055980, Gross weight: 1300.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza totale (l_G )	920 mm
Lunghezza impugnatura (I_H )	415 mm

Lunghezza totale (l_G )	920 mm
Lunghezza impugnatura (I_H )	415 mm
Peso di testa max ammissibile	20 kg
Campo di temperatura	–25 °C ... +55 °C
Luogo d'impiego	per impianti all'interno e all'esterno
Materiale tubo isolante	tubo in resina epossidica rinforzato con fibre di vetro
Diametro	30 / 43 mm
Testa adatta per	codolo a esagono (chiave 19)
Giunto a innesto antirotazione compreso terminale	si
Tipo di apparecchiature	fioretto di messa a terra

Product 761070 was added to Notepad.

Go to Notepad

Product 761070 was added to the cart.

Go to Web-Shop

Componibile, adatto per codolo a baionetta

Terminale dell'impugnatura con giunto a innesto in plastica per la prolunga dell'impugnatura.

1 Product

Part No. 761075 EST SQ STK 920

GTIN 4013364136229, Customs tariff No. (EU): 82055980, Gross weight: 1300.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza totale (l_G )	920 mm
Lunghezza impugnatura (I_H )	415 mm

Lunghezza totale (l_G )	920 mm
Lunghezza impugnatura (I_H )	415 mm
Peso di testa max ammissibile	20 kg
Norma	Codolo a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Luogo d'impiego	per impianti all'interno e all'esterno
Materiale tubo isolante	tubo in resina epossidica rinforzato con fibre di vetro
Diametro	30 / 43 mm
Testa adatta per	codolo a baionetta
Giunto a innesto antirotazione compreso terminale	si
Tipo di apparecchiature	fioretto di messa a terra
