Part No. 900780 SPD+POP 2 255 C25

GTIN 4013364156203, Customs tariff No. (EU): 85363030, Gross weight: 404.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione SPD+POP 2 255 C25
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 25 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 4 unità

Fabbricato: DEHN
Tipo: SPD+POP 2 255 C25
Art.: 900780
o similare.

Certificates

Technical data

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A

Allgemein
Sistema d'alimentazione elettrica	monofase sistema TT / TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L, N (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Product 900780 was added to Notepad.

Go to Notepad

Product 900780 was added to the cart.

Go to Web-Shop

Part No. 900781 SPD+POP 2 255 C32

GTIN 4013364156210, Customs tariff No. (EU): 85363030, Gross weight: 425.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione SPD+POP 2 255 C32
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrùente / corrente nominale C 32 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 4 unità

Fabbricato: DEHN
Tipo: SPD+POP 2 255 C32
Art.: 900781
o similare.

Certificates

Technical data

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A

Allgemein
Sistema d'alimentazione elettrica	monofase sistema TT / TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L, N (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Product 900781 was added to Notepad.

Go to Notepad

Product 900781 was added to the cart.

Go to Web-Shop

Part No. 900782 SPD+POP 2 255 C40

GTIN 4013364156227, Customs tariff No. (EU): 85363030, Gross weight: 424.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione SPD+POP 2 255 C40
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 40 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 4 unità

Fabbricato: DEHN
Tipo: SPD+POP 2 255 C40
Art.: 900782
o similare.

Certificates

Technical data

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A

Allgemein
Sistema d'alimentazione elettrica	monofase sistema TT / TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L, N (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Product 900782 was added to Notepad.

Go to Notepad

Product 900782 was added to the cart.

Go to Web-Shop

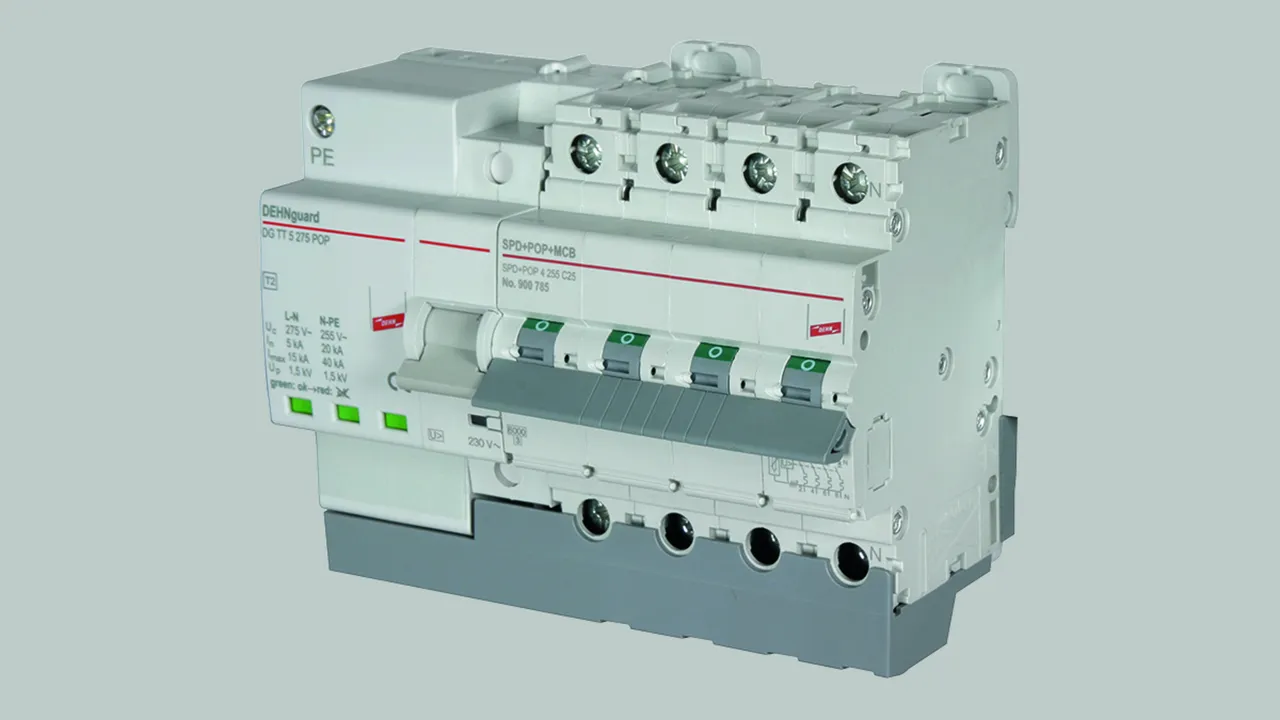

Part No. 900785 SPD+POP 4 255 C25

GTIN 4013364156234, Customs tariff No. (EU): 85363030, Gross weight: 730.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione SPD+POP 4 255 C25
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 25 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 7 unità

Fabbricato: DEHN
Tipo: SPD+POP 4 255 C25
Art.: 900785
o similare.

Certificates

Technical data

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A

Allgemein
Sistema d'alimentazione elettrica	trifase sistema TT / TN
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	7 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Product 900785 was added to Notepad.

Go to Notepad

Product 900785 was added to the cart.

Go to Web-Shop

Part No. 900786 SPD+POP 4 255 C32

GTIN 4013364156241, Customs tariff No. (EU): 85363030, Gross weight: 763.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione SPD+POP 4 255 C32
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 32 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 7 unità

Fabbricato: DEHN
Tipo: SPD+POP 4 255 C32
Art.: 900786
o similare.

Certificates

Technical data

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A

Allgemein
Sistema d'alimentazione elettrica	trifase sistema TT / TN
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	7 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Product 900786 was added to Notepad.

Go to Notepad

Product 900786 was added to the cart.

Go to Web-Shop

Part No. 900787 SPD+POP 4 255 C40

GTIN 4013364156258, Customs tariff No. (EU): 85363030, Gross weight: 769.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione SPD+POP 4 255 C40
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 40 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 7 unità

Fabbricato: DEHN
Tipo: SPD+POP 4 255 C40
Art.: 900787
o similare.

Certificates

Technical data

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A

Allgemein
Sistema d'alimentazione elettrica	trifase sistema TT / TN
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm²rigido
Grado di protezione	IP 20
Dimensioni	7 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Product 900787 was added to Notepad.

Go to Notepad

Product 900787 was added to the cart.

Go to Web-Shop

Part No. 900788 SPD+POP 4 255 C63

GTIN 4013364156265, Customs tariff No. (EU): 85363030, Gross weight: 773.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione SPD+POP 4 255 C63
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 63 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 7 unità

Fabbricato: DEHN
Tipo: SPD+POP 4 255 C63
Art.: 900788
o similare.

Certificates

Technical data

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	63 A

Allgemein
Sistema d'alimentazione elettrica	trifase sistema TT / TN
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	7 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	63 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Product 900788 was added to Notepad.

Go to Notepad

Product 900788 was added to the cart.

Go to Web-Shop

Part No. 900760 POP 2 255 C25

GTIN 4013364156135, Customs tariff No. (EU): 85363030, Gross weight: 297.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Dispositivo di protezione POP 2 255 C25
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 25 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 3 unità

Fabbricato: DEHN
Tipo: POP 2 255 C25
Art.: 900760
o similare.

Certificates

Technical data

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A

Allgemein
Sistema d'alimentazione elettrica	Sistema monofase TT/TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L, N (max.)	16 mm²flessibile / 25 mm²rigido
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Product 900760 was added to Notepad.

Go to Notepad

Product 900760 was added to the cart.

Go to Web-Shop

Part No. 900761 POP 2 255 C32

GTIN 4013364156142, Customs tariff No. (EU): 85363030, Gross weight: 317.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Dispositivo di protezione POP 2 255 C32
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 32 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 3 unità

Fabbricato: DEHN
Tipo: POP 2 255 C32
Art.: 900761
o similare.

Certificates

Technical data

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A

Allgemein
Sistema d'alimentazione elettrica	Sistema monofase TT/TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L, N (max.)	16 mm²flessibile / 25 mm²rigido
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Product 900761 was added to Notepad.

Go to Notepad

Product 900761 was added to the cart.

Go to Web-Shop

Part No. 900762 POP 2 255 C40

GTIN 4013364156159, Customs tariff No. (EU): 85363030, Gross weight: 317.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Dispositivo di protezione POP 2 255 C40
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 40 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 3 unità

Fabbricato: DEHN
Tipo: POP 2 255 C40
Art.: 900762
o similare.

Certificates

Technical data

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A

Allgemein
Sistema d'alimentazione elettrica	Sistema monofase TT/TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L, N (max.)	16 mm²flessibile / 25 mm²rigido
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Product 900762 was added to Notepad.

Go to Notepad

Product 900762 was added to the cart.

Go to Web-Shop

Part No. 900765 POP 4 255 C25

GTIN 4013364156166, Customs tariff No. (EU): 85363030, Gross weight: 547.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Dipositivo di protezione POP 4 255 C25
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 25 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 5 unità

Fabbricato: DEHN
Tipo: POP 4 255 C25
Art.: 900765
o similare.

Certificates

Technical data

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm²flessibile / 25 mm²rigido
Grado di protezione	IP 20
Dimensioni	5 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Product 900765 was added to Notepad.

Go to Notepad

Product 900765 was added to the cart.

Go to Web-Shop

Part No. 900766 POP 4 255 C32

GTIN 4013364156173, Customs tariff No. (EU): 85363030, Gross weight: 580.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Dispositivo di protezione POP 4 255 C32
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 32 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 5 unità

Fabbricato: DEHN
Tipo: POP 4 255 C32
Art.: 900766
o similare.

Certificates

Technical data

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	2,5 mm²monofilo / a filo sottile
Grado di protezione	IP 20
Dimensioni	5 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Product 900766 was added to Notepad.

Go to Notepad

Product 900766 was added to the cart.

Go to Web-Shop

Part No. 900767 POP 4 255 C40

GTIN 4013364156180, Customs tariff No. (EU): 85363030, Gross weight: 586.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Dispositivo di protezione POP 4 255 C40
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 40 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 5 unità

Fabbricato: DEHN
Tipo: POP 4 255 C40
Art.: 900767
o similare.

Certificates

Technical data

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	2,5 mm²monofilo / a filo sottile
Grado di protezione	IP 20
Dimensioni	5 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Product 900767 was added to Notepad.

Go to Notepad

Product 900767 was added to the cart.

Go to Web-Shop

Part No. 900768 POP 4 255 C63

GTIN 4013364156197, Customs tariff No. (EU): 85363030, Gross weight: 591.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Dispositivo di protezione POP 4 255 C63
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 63 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 5 unità

Fabbricato: DEHN
Tipo: POP 4 255 C63
Art.: 900768
o similare.

Certificates

Technical data

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	63 A

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	2,5 mm²monofilo / a filo sottile
Grado di protezione	IP 20
Dimensioni	5 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	63 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Product 900768 was added to Notepad.

Go to Notepad

Product 900768 was added to the cart.

Go to Web-Shop

Part No. 900720 POP SA 3P 230

GTIN 4013364477377, Customs tariff No. (EU): 85363030, Gross weight: 141.37 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Dispositivo di protezione POP SA 3P 230
Dispositivo di protezione contro le
sovratensioni permanenti di rete
per l’attivazione di interruttori
automatici e magnetometrici esterni
POP secondo la norma IEC 63052 cat. 4.1.3S2
Numero poli 3P + neutro
segnale attivatore in uscita regolabile
da 12 a 230 V
Dispositivo installato su guida DIN a norma
DIN 43880, 2 TE

Fabbricato: DEHN
Tipo: POP SA 3P 230
Art.: 900720
o similare.

Certificates

Technical data

Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-5 °C ... +45 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	0,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	2,5 mm²flessibile / 4 mm²rigido
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
Spia di funzionamento	LED RGB
POP
Provato secondo	IEC 63052 cat. 4.1.3S2
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	440 V
Tempo d'intervento a 400 V AC	140 ms

Product 900720 was added to Notepad.

Go to Notepad

Product 900720 was added to the cart.

Go to Web-Shop

SPD+POP+MCB / POP+MCB / POP

SPD+POP+MCB bipolare

Part No. 900780 SPD+POP 2 255 C25

You are not authorized to download 900780.stp

You are not authorized to download 900780.igs

You are not authorized to download 900780.jt

You are not authorized to download 900780.dwg

You are not authorized to download 900780m_E.dxf

Product 900780 was added to Notepad.

Product 900780 was added to the cart.

Part No. 900781 SPD+POP 2 255 C32

You are not authorized to download 900781.stp

You are not authorized to download 900781.igs

You are not authorized to download 900781.jt

You are not authorized to download 900781.dwg

You are not authorized to download 900780m_E.dxf

Product 900781 was added to Notepad.

Product 900781 was added to the cart.

Part No. 900782 SPD+POP 2 255 C40

You are not authorized to download 900782.stp

You are not authorized to download 900782.igs

You are not authorized to download 900782.jt

You are not authorized to download 900782.dwg

You are not authorized to download 900780m_E.dxf

Product 900782 was added to Notepad.

Product 900782 was added to the cart.

SPD+POP+MCB tetrapolare

Part No. 900785 SPD+POP 4 255 C25

You are not authorized to download 900785.stp

You are not authorized to download 900786.igs

You are not authorized to download 900785.jt

You are not authorized to download 900785.dwg

You are not authorized to download 900785m_E.dxf

Product 900785 was added to Notepad.

Product 900785 was added to the cart.

Part No. 900786 SPD+POP 4 255 C32

You are not authorized to download 900786.stp

You are not authorized to download 900786.igs

You are not authorized to download 900786.jt

You are not authorized to download 900786.dwg

You are not authorized to download 900785m_E.dxf

Product 900786 was added to Notepad.

Product 900786 was added to the cart.

Part No. 900787 SPD+POP 4 255 C40

You are not authorized to download 900787.stp

You are not authorized to download 900787.igs

You are not authorized to download 900787.jt

You are not authorized to download 900787.dwg

You are not authorized to download 900785m_E.dxf

Product 900787 was added to Notepad.

Product 900787 was added to the cart.

Part No. 900788 SPD+POP 4 255 C63

You are not authorized to download 900788.stp

You are not authorized to download 900788.igs

You are not authorized to download 900788.jt

You are not authorized to download 900788.dwg

You are not authorized to download 900785m_E.dxf

Product 900788 was added to Notepad.

Product 900788 was added to the cart.

POP+MCB bipolare

Part No. 900760 POP 2 255 C25

You are not authorized to download 900760.stp

You are not authorized to download 900760.igs

You are not authorized to download 900760.jt

You are not authorized to download 900761.dwg

You are not authorized to download 900760m_E.dxf

Product 900760 was added to Notepad.

Product 900760 was added to the cart.

Part No. 900761 POP 2 255 C32

You are not authorized to download 900761.stp

You are not authorized to download 900761.igs

You are not authorized to download 900761.jt

You are not authorized to download 900761.dwg

You are not authorized to download 900760m_E.dxf

Product 900761 was added to Notepad.

Product 900761 was added to the cart.

Part No. 900762 POP 2 255 C40

You are not authorized to download 900762.stp

You are not authorized to download 900762.igs

You are not authorized to download 900762.jt
