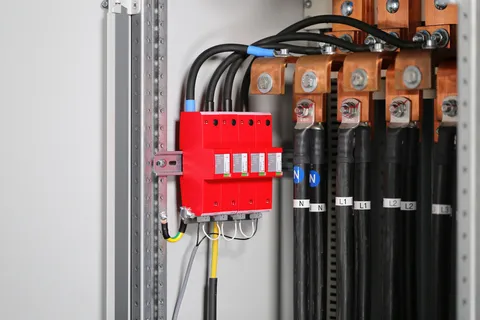

DEHNvenCI

Scaricatore combinato spinterometrico con fusibile di protezione integrato con portata di corrente di fulmine
Coordinato energeticamente nell'ambito della famiglia di prodotto Red/Line
Basso livello di protezione U_P ≤ 1,5 kV (compreso fusibile di protezione)
Elevatissima affidabilità dell'impianto tramite limitazione della corrente susseguente RADAX-Flow
Estinzione di corrente susseguente di rete fino a 100 kA_eff
Elevata capacità di scarica di corrente di fulmine di 25 kA (10/350 µs)
Permette la protezione di utenze finali
Indicazione di funzionamento / guasto tramite marcatura verde / rossa nella finestrella

DEHNvenCI 255 (FM)

Scaricatore combinato unipolare con fusibile di protezione integrato con portata di corrente di fulmine per l'impiego in sistemi 230 / 400 V; in esecuzione FM con contatto di telesegnalamento a scambio pulito.

2 Products

Part No. 961200 DVCI 1 255

GTIN 4013364145108, Customs tariff No. (EU): 85363090, Gross weight: 477.30 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore combinato DEHNvenCI 255
Scaricatore combinato unipolare con fusibile
di protezione integrato nello scaricatore, larghezza 2 unità modulari
SPD di tipo 1 + tipo 2 secondo la norma EN 61643-11
Tecnologia spinterometrica RADAX-Flow
per la limitazione della corrente susseguente
Permette la protezione delle apparecchiature terminali
Indicazione di guasti per SPD fusibile integrato
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 25 kA
Estinzione della corrente susseguente di rete: fino a 100 kAeff.
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DVCI 1 255
Art.: 961200
o similare.

Certificates

Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente lato rete	fusibile integrato
Omologazioni	KEMA
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff (controllato da VDE)
– Corrente di cortocircuito possibile max	100 kA_eff (220 kA_peak)

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale	Tipo 1 + Tipo 2
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Energia specifica (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	50 kA_eff
Limitazione corrente sussegente / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente lato rete	fusibile integrato
Capacità di interruzione della protezione interna di Back-up	100 kA
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esecizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N/PE(N)) (min.)	10 mm² rigido / flessibile
Sezione di collegamento (L, N/PE(N)) (max.)	50 mm² semirigido / 35 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff (controllato da VDE)
– Corrente di cortocircuito possibile max	100 kA_eff (220 kA_peak)
– Limitazione / eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Livello di protezione [L-PE] (U_P) in circuito 3+1 con DGPM 1 255 (telesegnalamento) [n. art. 961 180 (961 185)] e MVS 1 4 8 TT (n. art. 900 849)	≤ 2,5 kV

Product 961200 was added to Notepad.

Go to Notepad

Product 961200 was added to the cart.

Go to Web-Shop

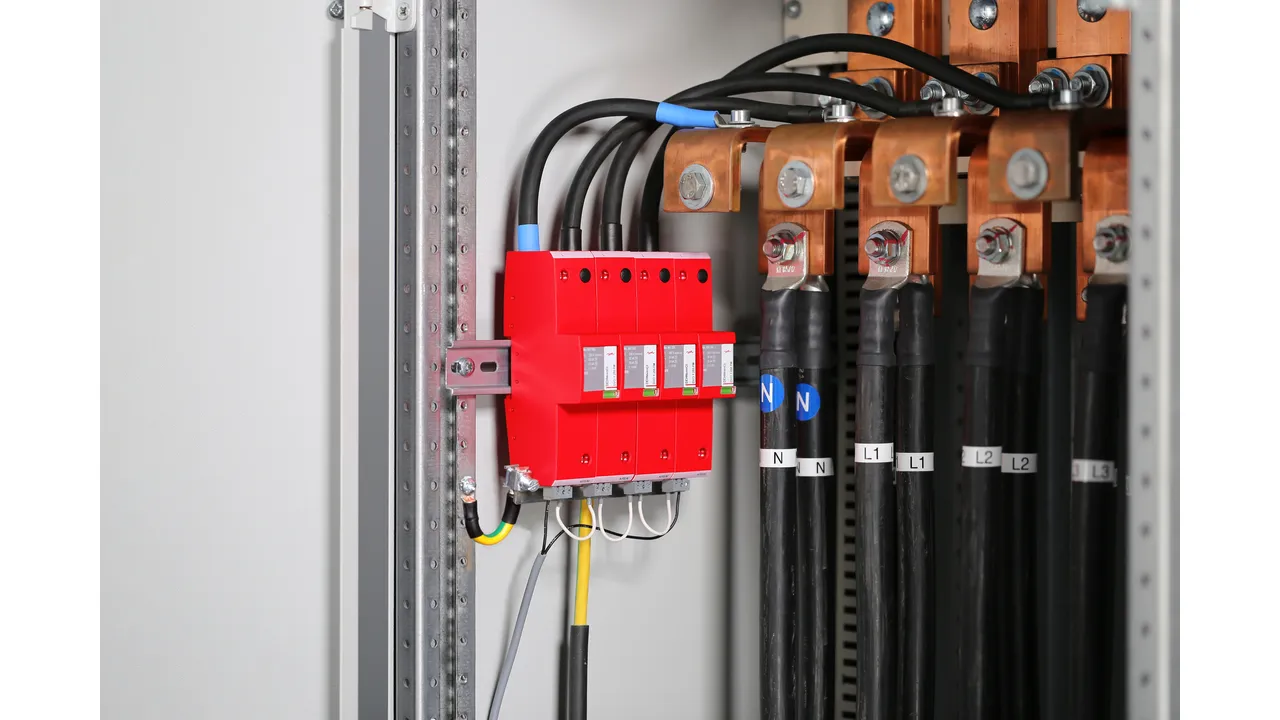

Part No. 961205 DVCI 1 255 FM

GTIN 4013364145115, Customs tariff No. (EU): 85363090, Gross weight: 480.80 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore combinato DEHNvenCI 255 FM
Scaricatore combinato unipolare con fusibile
di protezione integrato nello scaricatore, larghezza 2 unità modulari
con contatto di telesegnalamento
SPD di tipo 1 + tipo 2 secondo la norma EN 61643-11
Tecnologia spinterometrica RADAX-Flow
per la limitazione della corrente susseguente
Permette la protezione delle apparecchiature terminali
Indicazione di guasti e segnalazione a distanza per SPD e fusibile integrato
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 25 kA
Estinzione della corrente susseguente di rete: fino a 100 kAeff.
Coordinamento energetico secondo la norma
DIN EN 62305-4
SPD della famiglia Red/Line e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DVCI 1 255 FM
Art.: 961205
o similare.

Certificates

Circuit Interruption

Wave breaker function

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente lato rete	fusibile integrato
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff (controllato da VDE)
– Corrente di cortocircuito possibile max	100 kA_eff (220 kA_peak)

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale	Tipo 1 + Tipo 2
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Energia specifica (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	50 kA_eff
Limitazione corrente sussegente / selettività	un fusibile da 20 A gG no interviene fino a 50 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente lato rete	fusibile integrato
Capacità di interruzione della protezione interna di Back-up	100 kA
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esecizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N/PE(N)) (min.)	10 mm² rigido / flessibile
Sezione di collegamento (L, N/PE(N)) (max.)	50 mm² semirigido / 35 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff (controllato da VDE)
– Corrente di cortocircuito possibile max	100 kA_eff (220 kA_peak)
– Limitazione / eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Livello di protezione [L-PE] (U_P) in circuito 3+1 con DGPM 1 255 (telesegnalamento) [n. art. 961 180 (961 185)] e MVS 1 4 8 TT (n. art. 900 849)	≤ 2,5 kV
