Part No. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

GTIN 4013364024908, Customs tariff No. (EU): 85359000, Gross weight: 23.90 g, PU: 50.00 pz.

Images

Open PDF

Additional information

CAD files

Ganascia con foro quadrato Al

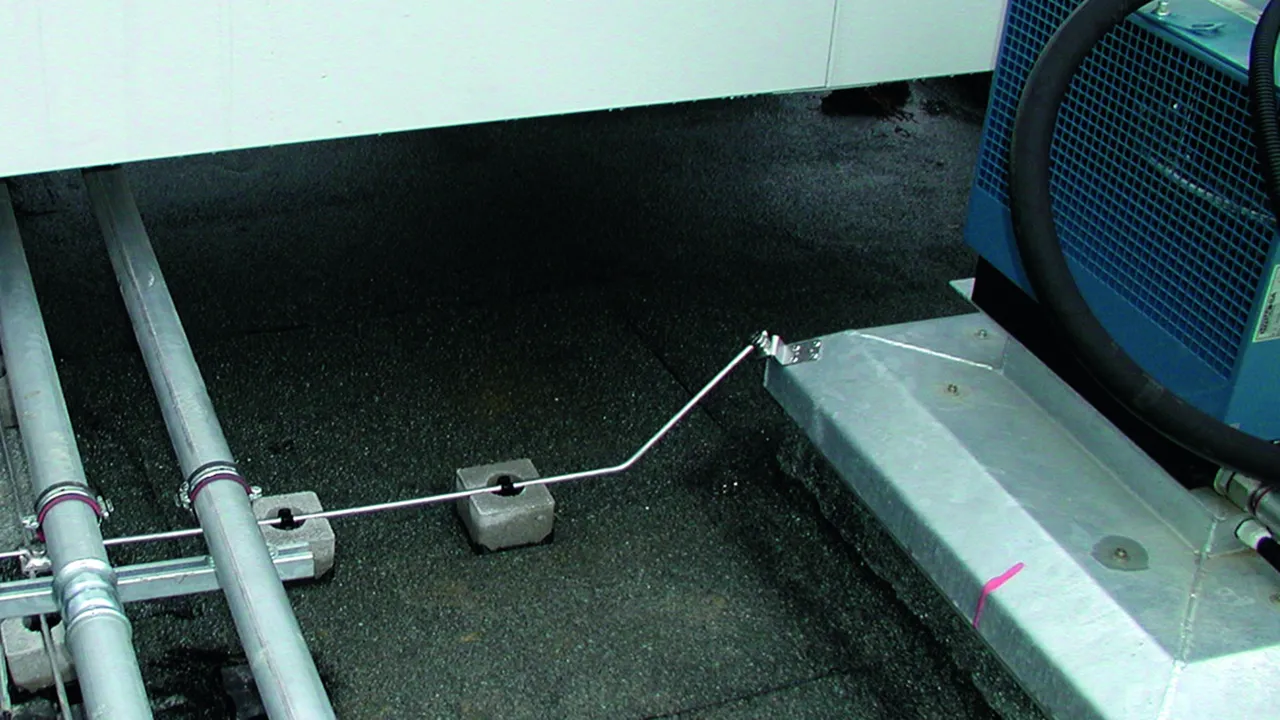

Ganasce per il collegamento di rivestimenti metallici
mediante rivetti oppure viti buco 11x11 mm (ad es. per connettori KS),
Collegamento longitudinale e trasversale
Materiale linguetta: Al
Fissaggio: [4x] Ø5,2 / [2x] Ø6,5 mm
Riferiemnto norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AL ZF B11.11 B5.2 6.5 L81 AL
Art.: 377005
o similare.

Certificates

Technical data

Materiale linguetta	Al
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Riferiemnto norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale linguetta	Al
Spessore materiale (t1)	3 mm
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Possibilità di fissaggio	rivetti oppure viti autoforanti
Avvertenza	secondo CEI EN 62305-3 allegato 1 devono essere utilizati per il collegamento con materiale di spessore ≥ 0,5mm pz. 4 rivetti Ø5mm, pz. 2 rivetti Ø6mm oppure con materiale di spessore ≥ 2mm pz. 2 viti Ø6,3mm in INOX
Collegamento	longitudinale / trasversale
Collegamento con	buco quadrato 11x11 mm (connettore KS)
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferiemnto norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 377005 was added to Notepad.

Go to Notepad

Product 377005 was added to the cart.

Go to Web-Shop

Part No. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

GTIN 4013364024915, Customs tariff No. (EU): 85359000, Gross weight: 51.20 g, PU: 50.00 pz.

Images

Open PDF

Additional information

CAD files

Ganascia con foro quadrato Al
Ganasce per il collegamento di rivestimenti metallici
mediante rivetti oppure viti buco 11x11 mm (ad es. per connettori KS),
Collegamento longitudinale e trasversale
Materiale linguetta: Cu
Fissaggio: [4x] Ø5,2 / [2x] Ø6,5 mm
Riferiemnto norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AL ZF B11.11 B5.2 6.5 L81 CU
Art.: 377017
o similare.

Certificates

Technical data

Materiale linguetta	Cu
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Riferiemnto norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale linguetta	Cu
Spessore materiale (t1)	2 mm
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Possibilità di fissaggio	rivetti oppure viti autoforanti
Avvertenza	secondo CEI EN 62305-3 allegato 1 devono essere utilizati per il collegamento con materiale di spessore ≥ 0,5mm pz. 4 rivetti Ø5mm , pz. 2 rivetti Ø5mm oppure con materiale di spessore ≥ 2mm pz. 2 viti Ø6,3mm in INOX
Collegamento	longitudinale / trasversale
Collegamento con	buco quadrato 11x11 mm (connettore KS)
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferiemnto norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 377017 was added to Notepad.

Go to Notepad

Product 377017 was added to the cart.

Go to Web-Shop

Part No. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

GTIN 4013364119284, Customs tariff No. (EU): 85359000, Gross weight: 54.10 g, PU: 50.00 pz.

Images

Open PDF

Additional information

CAD files

Ganascia con foro quadrato INOX
Ganasce per il collegamento di rivestimenti metallici
mediante rivetti oppure viti buco 11x11 mm (ad es. per connettori KS),
Collegamento longitudinale e trasversale
Materiale linguetta: INOX
Fissaggio: [4x] Ø5,2 / [2x] Ø6,5 mm
Riferiemnto norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AL ZF B11.11 B5.2 6.5 L81 V2A
Art.: 377009
o similare.

Certificates

Technical data

Materiale linguetta	INOX
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Riferiemnto norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale linguetta	INOX
Spessore materiale (t1)	2,5 mm
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Possibilità di fissaggio	rivetti oppure viti autoforanti
Avvertenza	secondo CEI EN 62305-3 allegato 1 devono essere utilizati per il collegamento con materiale di spessore ≥ 0,5mm pz. 4 rivetti Ø5mm, pz. 2 rivetti Ø6mm oppure con materiale di spessore ≥ 2mm pz. 2 viti Ø6,3mm in INOX
Collegamento	longitudinale / trasversale
Collegamento con	buco quadrato 11x11 mm (connettore KS)
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferiemnto norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 377009 was added to Notepad.

Go to Notepad

Product 377009 was added to the cart.

Go to Web-Shop

Part No. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

GTIN 4013364078604, Customs tariff No. (EU): 85359000, Gross weight: 76.00 g, PU: 50.00 pz.

Images

Open PDF

Additional information

CAD files

Ganascia con cavallotto
Ganasce per il collegamento di rivestimenti metallici mediante rivetti
oppure viti
Con cavallotto per conduttori Rd 6-10 mm
Materiale linguetta: Al
Fissaggio: [4x] Ø5,2 / [2x] Ø6,5 mm
Materiale cavallotto: Fe/tZn
Vite: M10 x 30 mm
Campo di seraggio Rd: 6-10 mm
Riferiemnto norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AL ZF KB 6.10STTZN B5.2 6.5 L81 AL
Art.: 377100
o similare.

Certificates

Technical data

Materiale linguetta	Al
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Materiale cavallotto	Fe/tZn
Campo di seraggio Rd	6-10 mm
Riferiemnto norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale linguetta	Al
Spessore materiale (t1)	3 mm
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Possibilità di fissaggio	rivetti oppure viti autoforanti
Avvertenza	secondo CEI EN 62305-3 allegato 1 devono essere utilizati per il collegamento con materiale di spessore ≥ 0,5mm pz. 4 rivetti Ø5mm, pz. 2 rivetti Ø6mm oppure con materiale di spessore ≥ 2mm pz. 2 viti Ø6,3mm in INOX
Materiale cavallotto	Fe/tZn
Vite	e M10 x 30 mm
Materiale vite / dado	INOX
Collegamento	longitudinale / trasversale
Collegamento con	cavallotto
Campo di seraggio Rd	6-10 mm
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferiemnto norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 377100 was added to Notepad.

Go to Notepad

Product 377100 was added to the cart.

Go to Web-Shop

Part No. 377117 AL ZF KB 6.10CU B5.2 6.5 L81 CU

GTIN 4013364524781, Customs tariff No. (EU): 85359000, Gross weight: 110.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Materiale linguetta: Cu
Fissaggio: [4x] Ø5,2 / [2x] Ø6,5 mm
Materiale cavallotto: Cu
Vite: M10 x 30 mm
Campo di seraggio Rd: 6-10 mm

Fabbricato: DEHN
Tipo: AL ZF KB 6.10CU B5.2 6.5 L81 CU
Art.: 377117
o similare.

Technical data

Materiale linguetta	Cu
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Materiale cavallotto	Cu
Campo di seraggio Rd	6-10 mm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale linguetta	Cu
Spessore materiale (t1)	3 mm
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Possibilità di fissaggio	rivetti oppure viti autoforanti
Avvertenza	secondo CEI EN 62305-3 allegato 1 devono essere utilizati per il collegamento con materiale di spessore ≥ 0,5mm pz. 4 rivetti Ø5mm, pz. 2 rivetti Ø6mm oppure con materiale di spessore ≥ 2mm pz. 2 viti Ø6,3mm in INOX
Materiale cavallotto	Cu
Vite	e M10 x 30 mm
Materiale vite / dado	INOX
Collegamento	longitudinale / trasversale
Collegamento con	cavallotto
Campo di seraggio Rd	6-10 mm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 377117 was added to Notepad.

Go to Notepad

Product 377117 was added to the cart.

Go to Web-Shop

Part No. 377109 AL ZF KB 6.10V2A B5.2 6.5 L81 V2A

GTIN 4013364524743, Customs tariff No. (EU): 85359000, Gross weight: 120.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Materiale linguetta: INOX
Fissaggio: [4x] Ø5,2 / [2x] Ø6,5 mm
Materiale cavallotto: INOX
Vite: M10 x 30 mm
Campo di seraggio Rd: 6-10 mm

Fabbricato: DEHN
Tipo: AL ZF KB 6.10V2A B5.2 6.5 L81 V2A
Art.: 377109
o similare.

Technical data

Materiale linguetta	INOX
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Materiale cavallotto	INOX
Campo di seraggio Rd	6-10 mm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale linguetta	INOX
Spessore materiale (t1)	3 mm
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Possibilità di fissaggio	rivetti oppure viti autoforanti
Avvertenza	secondo CEI EN 62305-3 allegato 1 devono essere utilizati per il collegamento con materiale di spessore ≥ 0,5mm pz. 4 rivetti Ø5mm, pz. 2 rivetti Ø6mm oppure con materiale di spessore ≥ 2mm pz. 2 viti Ø6,3mm in INOX
Materiale cavallotto	INOX
Vite	e M10 x 30 mm
Materiale vite / dado	INOX
Collegamento	longitudinale / trasversale
Collegamento con	cavallotto
Campo di seraggio Rd	6-10 mm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 377109 was added to Notepad.

Go to Notepad

Product 377109 was added to the cart.

Go to Web-Shop

Part No. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

GTIN 4013364136465, Customs tariff No. (EU): 85359000, Gross weight: 72.40 g, PU: 50.00 pz.

Images

Open PDF

Additional information

CAD files

Ganascia con cavallotto doppio di fissaggio Al
Ganasce per il collegamento di rivestimenti metallici mediante rivetti
oppure viti
con cavallotto doppio di fissaggio per conduttori Rd 8-10 mm
Materiale linguetta: Al
Fissaggio: [4x] Ø5,2 / [2x] Ø6,5 mm
Materiale cavallotto doppio : Al
Vite: M10 x 30 mm
Campo di seraggio Rd: 8-10 mm
Riferiemnto norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AL ZF DUL 6.10 B5.2 6.5 L81 AL
Art.: 377200
o similare.

Certificates

Technical data

Materiale linguetta	Al
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Materiale cavallotto doppio	Al
Campo di seraggio Rd	8-10 mm
Riferiemnto norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale linguetta	Al
Spessore materiale (t1)	3 mm
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Possibilità di fissaggio	rivetti oppure viti
Avvertenza	secondo CEI EN 62305-3 allegato 1 devono essere utilizati per il collegamento con materiale di spessore ≥ 0,5mm pz. 4 rivetti Ø5mm, pz. 2 rivetti Ø6mm oppure con materiale di spessore ≥ 2mm pz. 2 viti Ø6,3mm in INOX
Materiale cavallotto doppio	Al
Vite	e M10 x 30 mm
Materiale vite / dado	INOX
Collegamento	longitudinale / trasversale
Collegamento con	cavallotto doppio
Campo di seraggio Rd	8-10 mm
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferiemnto norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 377200 was added to Notepad.

Go to Notepad

Product 377200 was added to the cart.

Go to Web-Shop

Part No. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

GTIN 4013364525122, Customs tariff No. (EU): 85359000, Gross weight: 117.50 g, PU: 50.00 pz.

Images

Open PDF

Additional information

CAD files

Linguetta di collegamento con cavallotto doppio di fissaggio Fe/tZn
Linguette di collegamento per il collegamento di
rivestimenti metallici tramite rivetti ciechi
o viti
con cavallotto doppio di fissaggio per conduttore Td 8-10 mm
Materiale linguetta: Fe/tZn
Fissaggio: [4x] Ø5,2 / [2x] Ø6,5 mm
Materiale cavallotto doppio : Fe/tZn
Vite: M10 x 30 mm
Campo di seraggio Rd: 8-10 mm
Riferiemnto norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AL ZF DUL 6.10 B5.2 6.5 L81 STTZN
Art.: 377201
o similare.

Certificates

Technical data

Materiale linguetta	Fe/tZn
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Materiale cavallotto doppio	Fe/tZn
Campo di seraggio Rd	8-10 mm
Riferiemnto norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale linguetta	Fe/tZn
Spessore materiale (t1)	3 mm
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Possibilità di fissaggio	rivetti oppure viti
Avvertenza	secondo CEI EN 62305-3 allegato 1 devono essere utilizati per il collegamento con materiale di spessore ≥ 0,5mm pz. 4 rivetti Ø5mm, pz. 2 rivetti Ø6mm oppure con materiale di spessore ≥ 2mm pz. 2 viti Ø6,3mm in INOX
Materiale cavallotto doppio	Fe/tZn
Vite	e M10 x 30 mm
Materiale vite / dado	Fe/tZn
Collegamento	longitudinale / trasversale
Collegamento con	cavallotto doppio
Campo di seraggio Rd	8-10 mm
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferiemnto norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 377201 was added to Notepad.

Go to Notepad

Product 377201 was added to the cart.

Go to Web-Shop

Part No. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

GTIN 4013364525139, Customs tariff No. (EU): 85359000, Gross weight: 111.65 g, PU: 50.00 pz.

Images

Open PDF

Additional information

CAD files

Linguetta di collegamento con cavallotto doppio di fissaggio INOX
Linguette di collegamento per il collegamento di
rivestimenti metallici tramite rivetti ciechi
o viti
con cavallotto doppio di fissaggio per conduttore Td 8-10 mm
Materiale linguetta: INOX
Fissaggio: [4x] Ø5,2 / [2x] Ø6,5 mm
Materiale cavallotto doppio : INOX
Vite: M10 x 30 mm
Campo di seraggio Rd: 8-10 mm
Riferiemnto norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AL ZF DUL 6.10 B5.2 6.5 L81 V2A
Art.: 377209
o similare.

Certificates

Technical data

Materiale linguetta	INOX
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Materiale cavallotto doppio	INOX
Campo di seraggio Rd	8-10 mm
Riferiemnto norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale linguetta	INOX
Spessore materiale (t1)	3 mm
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Possibilità di fissaggio	rivetti oppure viti
Avvertenza	secondo CEI EN 62305-3 allegato 1 devono essere utilizati per il collegamento con materiale di spessore ≥ 0,5mm pz. 4 rivetti Ø5mm, pz. 2 rivetti Ø6mm oppure con materiale di spessore ≥ 2mm pz. 2 viti Ø6,3mm in INOX
Materiale cavallotto doppio	INOX
Vite	e M10 x 30 mm
Materiale vite / dado	INOX
Collegamento	longitudinale / trasversale
Collegamento con	cavallotto doppio
Campo di seraggio Rd	8-10 mm
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferiemnto norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 377209 was added to Notepad.

Go to Notepad

Product 377209 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Ganasce

Con buco quadrato

Part No. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Product 377005 was added to Notepad.

Product 377005 was added to the cart.

Part No. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Product 377017 was added to Notepad.

Product 377017 was added to the cart.

Part No. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Product 377009 was added to Notepad.

Product 377009 was added to the cart.

Con cavallotto

Part No. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Product 377100 was added to Notepad.

Product 377100 was added to the cart.

Part No. 377117 AL ZF KB 6.10CU B5.2 6.5 L81 CU

Product 377117 was added to Notepad.

Product 377117 was added to the cart.

Part No. 377109 AL ZF KB 6.10V2A B5.2 6.5 L81 V2A

Product 377109 was added to Notepad.

Product 377109 was added to the cart.

Con doppio cavallotto

Part No. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Product 377200 was added to Notepad.

Product 377200 was added to the cart.

Part No. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Product 377201 was added to Notepad.

Product 377201 was added to the cart.

Part No. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Product 377209 was added to Notepad.

Product 377209 was added to the cart.

Ganasce

Con buco quadrato

Part No. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

You are not authorized to download 377005.stp

You are not authorized to download 377005.igs

You are not authorized to download 377005.jt

You are not authorized to download 377005.dwg

You are not authorized to download 377005_377009_377017m_D_Variante.dxf

Product 377005 was added to Notepad.

Product 377005 was added to the cart.

Part No. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

You are not authorized to download 377017.stp

You are not authorized to download 377017.igs

You are not authorized to download 377017.jt

You are not authorized to download 377017.dwg

You are not authorized to download 377005_377009_377017m_D_Variante.dxf

Product 377017 was added to Notepad.

Product 377017 was added to the cart.

Part No. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

You are not authorized to download 377009.stp

You are not authorized to download 377009.igs

You are not authorized to download 377009.jt

You are not authorized to download 377009.dwg

You are not authorized to download 377005_377009_377017m_D_Variante.dxf

Product 377009 was added to Notepad.

Product 377009 was added to the cart.

Con cavallotto

Part No. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

You are not authorized to download 377100_377109_377117.stp

You are not authorized to download 377100_377109_377117.igs

You are not authorized to download 377100_377109_377117.jt

You are not authorized to download 377100_377109_377117.dwg

You are not authorized to download 377100_377109_377117m_D.dxf

Product 377100 was added to Notepad.

Product 377100 was added to the cart.

Part No. 377117 AL ZF KB 6.10CU B5.2 6.5 L81 CU

You are not authorized to download 377100_377109_377117.stp

You are not authorized to download 377100_377109_377117.igs

You are not authorized to download 377100_377109_377117.jt

You are not authorized to download 377100_377109_377117.dwg

You are not authorized to download 377100_377109_377117m_D.dxf

Product 377117 was added to Notepad.

Product 377117 was added to the cart.

Part No. 377109 AL ZF KB 6.10V2A B5.2 6.5 L81 V2A

You are not authorized to download 377100_377109_377117.stp

You are not authorized to download 377100_377109_377117.igs

You are not authorized to download 377100_377109_377117.jt

You are not authorized to download 377100_377109_377117.dwg

You are not authorized to download 377100_377109_377117m_D.dxf

Product 377109 was added to Notepad.

Product 377109 was added to the cart.

Con doppio cavallotto

Part No. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

You are not authorized to download 377200_377201_377209.stp

You are not authorized to download 377200_377201_377209.igs

You are not authorized to download 377200_377201_377209.jt

You are not authorized to download 377200_377201_377209.dwg

You are not authorized to download 377200_377201_377209m_D.dxf

Product 377200 was added to Notepad.

Product 377200 was added to the cart.

Part No. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

You are not authorized to download 377200_377201_377209.jt

You are not authorized to download 377200_377201_377209.igs

You are not authorized to download 377200_377201_377209.jt

You are not authorized to download 377200_377201_377209.dwg

You are not authorized to download 377200_377201_377209m_D.dxf

Product 377201 was added to Notepad.

Product 377201 was added to the cart.

Part No. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

You are not authorized to download 377200_377201_377209.stp

You are not authorized to download 377200_377201_377209.igs

You are not authorized to download 377200_377201_377209.jt

You are not authorized to download 377200_377201_377209.dwg

You are not authorized to download 377200_377201_377209m_D.dxf

Product 377209 was added to Notepad.

Product 377209 was added to the cart.
