Part No. 319201 KS 8.10 8.10 FL30 ZP STTZN

GTIN 4013364024519, Customs tariff No. (EU): 85359000, Gross weight: 324.00 g, PU: 25.00 pz.

Images

Open PDF

Additional information

CAD files

Morsetti a croce con piastra intermedia per conduttori a sezione tonda e a sezione piatta in Fe/tZn

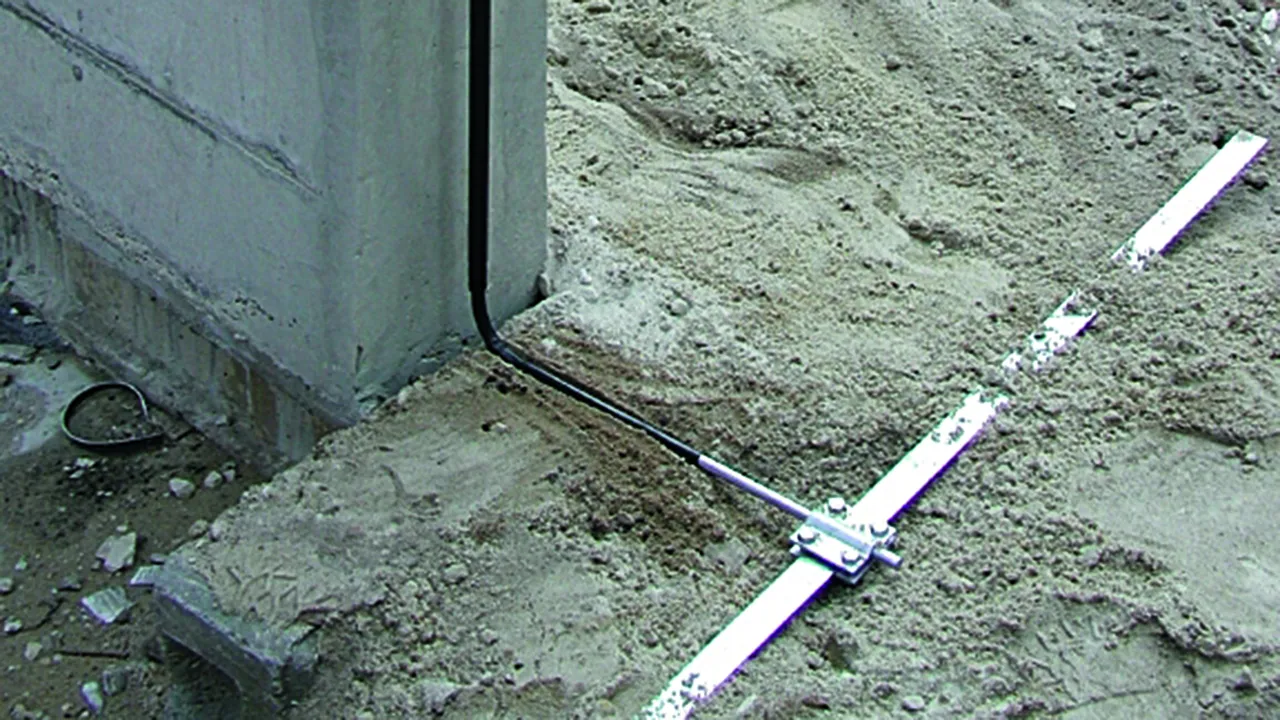

Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Fe/tZn
Campo di serraggio Td/Td: 8-10 / 8-10 mm
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: Fe/tZn
Piastra intermedia: sì
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 8.10 FL30 ZP STTZN
Art.: 319201
o similare.

Certificates

Technical data

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Vite	di M8 x 25 mm
Materiale vite / dado	Fe/tZn
Dimensioni	60 x 60 x 3 mm
Piastra intermedia	sì
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Rivestimento in zinco secondo DIN EN 1461	~50 µm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 319201 was added to Notepad.

Go to Notepad

Product 319201 was added to the cart.

Go to Web-Shop

Part No. 319207 KS 8.10 8.10 FL30 ZP CU

GTIN 4013364020047, Customs tariff No. (EU): 85359000, Gross weight: 353.00 g, PU: 25.00 pz.

Images

Open PDF

Additional information

CAD files

Morsetti a croce con piastra intermedia per conduttori a sezione tonda e a sezione piatta in rame
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Cu
Campo di serraggio Td/Td: 8-10 / 8-10 mm
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: INOX (AISI 316)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Piastra intermedia: sì
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 8.10 FL30 ZP CU
Art.: 319207
o similare.

Certificates

Technical data

Materiale morsetto	Cu
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-70 mm²
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Cu
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-70 mm²
Vite	di M8 x 25 mm
Materiale vite / dado	INOX (AISI 316)
Materiale n.	1.4571 / 1.4404 / 1.4401
Dimensioni	60 x 60 x 3 mm
Piastra intermedia	sì
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 319207 was added to Notepad.

Go to Notepad

Product 319207 was added to the cart.

Go to Web-Shop

Part No. 319209 KS 8.10 8.10 FL30 ZP V4A

GTIN 4013364035980, Customs tariff No. (EU): 85359000, Gross weight: 316.90 g, PU: 25.00 pz.

Images

Open PDF

Additional information

CAD files

Morsetti a croce con piastra intermedia per conduttori a sezione tonda e a sezione piatta NIRO (V4A)
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"

Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Td: 8-10 / 8-10 mm
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Piastra intermedia: sì
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 8.10 FL30 ZP V4A
Art.: 319209
o similare.

Certificates

Technical data

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-70 mm²
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-70 mm²
Vite	di M8 x 25 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Dimensioni	60 x 60 x 3 mm
Piastra intermedia	sì
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 319209 was added to Notepad.

Go to Notepad

Product 319209 was added to the cart.

Go to Web-Shop

Part No. 321045 KS 8.10 FL40 STTZN

GTIN 4013364021518, Customs tariff No. (EU): 85359000, Gross weight: 417.80 g, PU: 25.00 pz.

Images

Open PDF

Additional information

CAD files

Morsetti a croce con piastra intermedia per conduttori a sezione tonda e a sezione piatta fino a 40 mm
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Fe/tZn
Campo di serraggio Td/Pt: 8-10 / 30-40 mm
Campo di serraggio Pt/Pt: 30-40 / 30-40 mm
Materiale vite / dado: Fe/tZn
Piastra intermedia: sì
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 FL40 STTZN
Art.: 321045
o similare.

Certificates

Technical data

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Pt	8-10 / 30-40 mm
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Dimensioni	70 x 70 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Pt	8-10 / 30-40 mm
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Vite	di M8 x 30 mm
Materiale vite / dado	Fe/tZn
Dimensioni	70 x 70 x 3 mm
Piastra intermedia	sì
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Rivestimento in zinco secondo DIN EN 1461	~50 µm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 321045 was added to Notepad.

Go to Notepad

Product 321045 was added to the cart.

Go to Web-Shop

Part No. 321047 KS 8.10 FL40 CU

GTIN 4013364021525, Customs tariff No. (EU): 85359000, Gross weight: 457.80 g, PU: 25.00 pz.

Images

Open PDF

Additional information

CAD files

Morsetti a croce con piastra intermedia per conduttori a sezione tonda e a sezione piatta fino a 40 mm
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Cu
Campo di serraggio Td/Pt: 8-10 / 30-40 mm
Campo di serraggio Pt/Pt: 30-40 / 30-40 mm
Materiale vite / dado: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Piastra intermedia: sì
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 FL40 CU
Art.: 321047
o similare.

Certificates

Technical data

Materiale morsetto	Cu
Campo di serraggio Td/Pt	8-10 / 30-40 mm
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Dimensioni	70 x 70 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	35,1 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Cu
Campo di serraggio Td/Pt	8-10 / 30-40 mm
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Vite	di M8 x 30 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Dimensioni	70 x 70 x 3 mm
Piastra intermedia	sì
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	35,1 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 321047 was added to Notepad.

Go to Notepad

Product 321047 was added to the cart.

Go to Web-Shop

Part No. 319229 KS 7.10 7.10 FL40 ZP V4A

GTIN 4013364108752, Customs tariff No. (EU): 85359000, Gross weight: 413.80 g, PU: 25.00 pz.

Images

Open PDF

Additional information

CAD files

Morsetti a croce con piastra intermedia per due conduttori a sezione tonda e a sezione piatta fino a 40 mm
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
con piastra intermedia per
sezione tonda e piatta fino a 40 mm
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Td: 7-10 / 7-10 mm
Campo di serraggio Td/Pt: 7-10 / 30-40 mm
Campo di serraggio Pt/Pt: 30-40 / 30-40 mm
Materiale vite / dado: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Piastra intermedia: sì
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 7.10 7.10 FL40 ZP V4A
Art.: 319229
o similare.

Certificates

Technical data

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	7-10 / 7-10 mm
Campo di serraggio Td/Pt	7-10 / 30-40 mm
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Campo di serraggio (semirigido / cordato)	35-95 mm²
Dimensioni	70 x 70 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	7-10 / 7-10 mm
Campo di serraggio Td/Pt	7-10 / 30-40 mm
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Campo di serraggio (semirigido / cordato)	35-95 mm²
Vite	di M8 x 30 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Dimensioni	70 x 70 x 3 mm
Piastra intermedia	sì
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 319229 was added to Notepad.

Go to Notepad

Product 319229 was added to the cart.

Go to Web-Shop

Part No. 319202 KS 8.10 16 FL30 ZP STTZN

GTIN 4013364024526, Customs tariff No. (EU): 85359000, Gross weight: 337.80 g, PU: 25.00 pz.

Images

Open PDF

Additional information

CAD files

Morsetti a croce con piastra intermedia per adduzioni a terra / aste di captazione
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
con aste di adduzione a terra o di captazione
Materiale morsetto: Fe/tZn
Campo di serraggio Td/Td: 16/8-16 mm
Campo di serraggio Td/Pt: 16 / 30 mm
Materiale vite / dado: Fe/tZn
Piastra intermedia: sì
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 16 FL30 ZP STTZN
Art.: 319202
o similare.

Certificates

Technical data

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	16/8-16 mm
Campo di serraggio Td/Pt	16 / 30 mm
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	16/8-16 mm
Campo di serraggio Td/Pt	16 / 30 mm
Vite	di M8 x 25 mm
Materiale vite / dado	Fe/tZn
Dimensioni	60 x 60 x 3 mm
Piastra intermedia	sì
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Rivestimento in zinco secondo DIN EN 1461	~50 µm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 319202 was added to Notepad.

Go to Notepad

Product 319202 was added to the cart.

Go to Web-Shop

Part No. 319219 KS 8.10 16 FL30 ZP V4A

GTIN 4013364069916, Customs tariff No. (EU): 85359000, Gross weight: 323.90 g, PU: 25.00 pz.

Images

Open PDF

Additional information

CAD files

Morsetti a croce con piastra intermedia per adduzioni a terra / aste di captazione
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
con aste di adduzione a terra o di captazione
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Td: 16/8-10 mm
Campo di serraggio Td/Pt: 16 / 30 mm
Materiale vite / dado: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Piastra intermedia: sì
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 16 FL30 ZP V4A
Art.: 319219
o similare.

Certificates

Technical data

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	16/8-10 mm
Campo di serraggio Td/Pt	16 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	16/8-10 mm
Campo di serraggio Td/Pt	16 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Vite	di M8 x 25 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Dimensioni	60 x 60 x 3 mm
Piastra intermedia	sì
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 319219 was added to Notepad.

Go to Notepad

Product 319219 was added to the cart.

Go to Web-Shop

Part No. 318201 KS 8.10 FL30 STTZN

GTIN 4013364021464, Customs tariff No. (EU): 85359000, Gross weight: 238.00 g, PU: 25.00 pz.

Images

Open PDF

Additional information

CAD files

Morsetti a croce senza piastra intermedia per conduttori a sezione tonda e a sezione piatta in Fe/tZn
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Fe/tZn
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: Fe/tZn
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 FL30 STTZN
Art.: 318201
o similare.

Certificates

Technical data

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Vite	di M8 x 25 mm
Materiale vite / dado	Fe/tZn
Dimensioni	60 x 60 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Rivestimento in zinco secondo DIN EN 1461	~50 µm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 318201 was added to Notepad.

Go to Notepad

Product 318201 was added to the cart.

Go to Web-Shop

Part No. 318207 KS 8.10 FL30 CU

GTIN 4013364021488, Customs tariff No. (EU): 85359000, Gross weight: 257.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Morsetti a croce senza piastra intermedia per conduttori a sezione tonda e a sezione piatta in rame
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Cu
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 FL30 CU
Art.: 318207
o similare.

Certificates

Technical data

Materiale morsetto	Cu
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Cu
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Vite	di M8 x 25 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Dimensioni	60 x 60 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 318207 was added to Notepad.

Go to Notepad

Product 318207 was added to the cart.

Go to Web-Shop

Part No. 318209 KS 8.10 FL30 V4A

GTIN 4013364035973, Customs tariff No. (EU): 85359000, Gross weight: 249.40 g, PU: 25.00 pz.

Images

Open PDF

Additional information

CAD files

Morsetti a croce senza piastra intermedia per conduttori a sezione tonda e a sezione piatta in acciaio INOX (V4A)
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 FL30 V4A
Art.: 318209
o similare.

Certificates

Technical data

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Vite	di M8 x 25 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Dimensioni	60 x 60 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 318209 was added to Notepad.

Go to Notepad

Product 318209 was added to the cart.

Go to Web-Shop

Part No. 318251 KS 8.10 8.10 FL30 STTZN

GTIN 4013364046559, Customs tariff No. (EU): 85359000, Gross weight: 245.00 g, PU: 25.00 pz.

Images

Open PDF

Additional information

CAD files

Morsetti a croce senza piastra intermedia per due conduttori a sezione tonda e a sezione piatta in Fe/tZn
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Fe/tZn
Campo di serraggio Td/Td: 8-10 / 8-10 mm
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: Fe/tZn
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 8.10 FL30 STTZN
Art.: 318251
o similare.

Certificates

Technical data

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Vite	di M8 x 25 mm
Materiale vite / dado	Fe/tZn
Dimensioni	60 x 60 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Rivestimento in zinco secondo DIN EN 1461	~50 µm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 318251 was added to Notepad.

Go to Notepad

Product 318251 was added to the cart.

Go to Web-Shop

Part No. 318219 KS 8.10 8.10 FL30 V4A

GTIN 4013364129320, Customs tariff No. (EU): 85359000, Gross weight: 239.00 g, PU: 25.00 pz.

Images

Open PDF

Additional information

CAD files

Morsetti a croce senza piastra intermedia per due conduttori a sezione tonda e a sezione piatta in acciaio INOX
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Td: 8-10 / 8-10 mm
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 8.10 FL30 V4A
Art.: 318219
o similare.

Certificates

Technical data

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td/Td	8-10 / 8-10 mm
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Campo di serraggio (semirigido / cordato)	35-120 mm²
Vite	di M8 x 25 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Dimensioni	60 x 60 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 318219 was added to Notepad.

Go to Notepad

Product 318219 was added to the cart.

Go to Web-Shop

Part No. 318033 KS FL30 STTZN

GTIN 4013364021471, Customs tariff No. (EU): 85359000, Gross weight: 240.00 g, PU: 25.00 pz.

Images

Open PDF

Additional information

CAD files

Morsetti a croce senza piastra intermedia per due conduttori a sezione piatta in Fe/tZn
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Fe/tZn
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: Fe/tZn
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS FL30 STTZN
Art.: 318033
o similare.

Certificates

Technical data

Materiale morsetto	Fe/tZn
Campo di serraggio Pt/Pt	30 / 30 mm
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Pt/Pt	30 / 30 mm
Vite	di M8 x 25 mm
Materiale vite / dado	Fe/tZn
Dimensioni	60 x 60 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
Rivestimento in zinco secondo DIN EN 1461	~50 µm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 318033 was added to Notepad.

Go to Notepad

Product 318033 was added to the cart.

Go to Web-Shop

Part No. 318233 KS FL30 V4A

GTIN 4013364096646, Customs tariff No. (EU): 85359000, Gross weight: 229.30 g, PU: 25.00 pz.

Images

Open PDF

Additional information

CAD files

Morsetti a croce senza piastra intermedia per due conduttori a sezione piatta in acciaio INOX (V4A)
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: INOX (V4A)
Campo di serraggio Pt/Pt: 30 / 30 mm
Materiale vite / dado: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS FL30 V4A
Art.: 318233
o similare.

Certificates

Technical data

Materiale morsetto	INOX (V4A)
Campo di serraggio Pt/Pt	30 / 30 mm
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Pt/Pt	30 / 30 mm
Vite	di M8 x 25 mm
Materiale vite / dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Dimensioni	60 x 60 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 318233 was added to Notepad.

Go to Notepad

Product 318233 was added to the cart.

Go to Web-Shop

Part No. 320044 KS FL40 STTZN

GTIN 4013364021501, Customs tariff No. (EU): 85359000, Gross weight: 305.80 g, PU: 25.00 pz.

Images

Open PDF

Additional information

Morsetti a croce senza piastra intermedia per due conduttori a sezione piatta fino a 40 mm in Fe/tZn
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Fe/tZn
Campo di serraggio Pt/Pt: 30-40 / 30-40 mm
Materiale vite / dado: Fe/tZn
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS FL40 STTZN
Art.: 320044
o similare.

Certificates

Technical data

Materiale morsetto	Fe/tZn
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Dimensioni	70 x 70 x 3 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Pt/Pt	30-40 / 30-40 mm
Vite	di M8 x 30 mm
Materiale vite / dado	Fe/tZn
Dimensioni	70 x 70 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Rivestimento in zinco secondo DIN EN 1461	~50 µm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 320044 was added to Notepad.

Go to Notepad

Product 320044 was added to the cart.

Go to Web-Shop

Part No. 318252 KS 8.10 16 FL30 STTZN

GTIN 4013364048454, Customs tariff No. (EU): 85359000, Gross weight: 255.80 g, PU: 25.00 pz.

Images

Open PDF

Additional information

CAD files

Morsetti a croce senza piastra intermedia per adduzioni a terra / aste di captazione
Morsetti a croce per collegamenti fuori terra e
sotto terra
per il collegamento di conduttori
disposti a croce, in parallelo e a "T"
Materiale morsetto: Fe/tZn
Campo di serraggio Td/Td: 8-10 / 16 mm
Campo di serraggio Td/Pt: 16 / 30 mm
Materiale vite / dado: Fe/tZn
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 8.10 16 FL30 STTZN
Art.: 318252
o similare.

Certificates

Technical data

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	8-10 / 16 mm
Campo di serraggio Td/Pt	16 / 30 mm
Dimensioni	60 x 60 x 3 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td/Td	8-10 / 16 mm
Campo di serraggio Td/Pt	16 / 30 mm
Vite	di M8 x 25 mm
Materiale vite / dado	Fe/tZn
Dimensioni	60 x 60 x 3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Rivestimento in zinco secondo DIN EN 1461	~50 µm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 318252 was added to Notepad.

Go to Notepad

Product 318252 was added to the cart.

Go to Web-Shop

Morsetto a croce per collegamenti fuori e sotto terra

Con piastra intermedia per Td e Pt

Part No. 319201 KS 8.10 8.10 FL30 ZP STTZN

You are not authorized to download 319209.stp

You are not authorized to download 319209.igs

You are not authorized to download 319209.jt

You are not authorized to download 319209.dwg

You are not authorized to download 319201m_D.dxf

Product 319201 was added to Notepad.

Product 319201 was added to the cart.

Part No. 319207 KS 8.10 8.10 FL30 ZP CU

You are not authorized to download 319209.stp

You are not authorized to download 319209.igs

You are not authorized to download 319209.jt

You are not authorized to download 319209.dwg

You are not authorized to download 319201m_D.dxf

Product 319207 was added to Notepad.

Product 319207 was added to the cart.

Part No. 319209 KS 8.10 8.10 FL30 ZP V4A

You are not authorized to download 319209.stp

You are not authorized to download 319209.igs

You are not authorized to download 319209.jt

You are not authorized to download 319209.dwg

You are not authorized to download 319201m_D.dxf

Product 319209 was added to Notepad.

Product 319209 was added to the cart.

Con piastra intermedia per Td e Pt fino a 40 mm

Part No. 321045 KS 8.10 FL40 STTZN

You are not authorized to download 321045.stp

You are not authorized to download 321045.igs

You are not authorized to download 321045.jt

You are not authorized to download 321045.dwg

You are not authorized to download 321045m_D.dxf

Product 321045 was added to Notepad.

Product 321045 was added to the cart.

Part No. 321047 KS 8.10 FL40 CU

You are not authorized to download 321045.stp

You are not authorized to download 321045.igs

You are not authorized to download 321045.jt

You are not authorized to download 321045.dwg

You are not authorized to download 321045m_D.dxf

Product 321047 was added to Notepad.

Product 321047 was added to the cart.

Con piastra intermedia per due Td e Pt fino a 40 mm

Part No. 319229 KS 7.10 7.10 FL40 ZP V4A

You are not authorized to download 319229.stp

You are not authorized to download 319229.igs

You are not authorized to download 319229.jt

You are not authorized to download 319229.dwg

You are not authorized to download 319229m_D.dxf

Product 319229 was added to Notepad.

Product 319229 was added to the cart.

Con piastra intermedia per aste di adduzione a terra e aste di captazione

Part No. 319202 KS 8.10 16 FL30 ZP STTZN

You are not authorized to download 319202.stp

You are not authorized to download 319202.igs

You are not authorized to download 319202.jt

You are not authorized to download 319202.dwg

You are not authorized to download 319202m_D.dxf

Product 319202 was added to Notepad.

Product 319202 was added to the cart.

Part No. 319219 KS 8.10 16 FL30 ZP V4A

You are not authorized to download 319202.stp

You are not authorized to download 319202.igs

You are not authorized to download 319202.jt

You are not authorized to download 319202.dwg

You are not authorized to download 319202m_D.dxf

Product 319219 was added to Notepad.

Product 319219 was added to the cart.

Senza piastra intermedia per Td e Pt

Part No. 318201 KS 8.10 FL30 STTZN

You are not authorized to download 318201.stp

You are not authorized to download 318201.igs

You are not authorized to download 318201.jt

You are not authorized to download 318201.dwg

You are not authorized to download 318201m_D.dxf

Product 318201 was added to Notepad.

Product 318201 was added to the cart.

Part No. 318207 KS 8.10 FL30 CU

You are not authorized to download 318201.stp
