Connettore parallelo

Per il collegamento di due conduttori in modo parallelo.

Per diametri uguali con una vite

2 Products

Part No. 306020 PV 7.10 FRM10X35 STTZN

GTIN 4013364096264, Customs tariff No. (EU): 85359000, Gross weight: 147.00 g, PU: 50.00 pz.

Images

Open PDF

Additional information

CAD files

Connettore parallelo per diametri uguali con una vite Fe/tZn
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Fe/tZn
Campo di serraggio Td / Td: 7-10 mm
Vite: M10 x 35 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 7.10 FRM10X35 STTZN
Art.: 306020
o similare.

Certificates

Technical data

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	7-10 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	7-10 mm
Vite	e M10 x 35 mm
Materiale vite / dado	Fe/tZn
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,0 kA
Spessore materiale	4 mm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 306020 was added to Notepad.

Go to Notepad

Product 306020 was added to the cart.

Go to Web-Shop

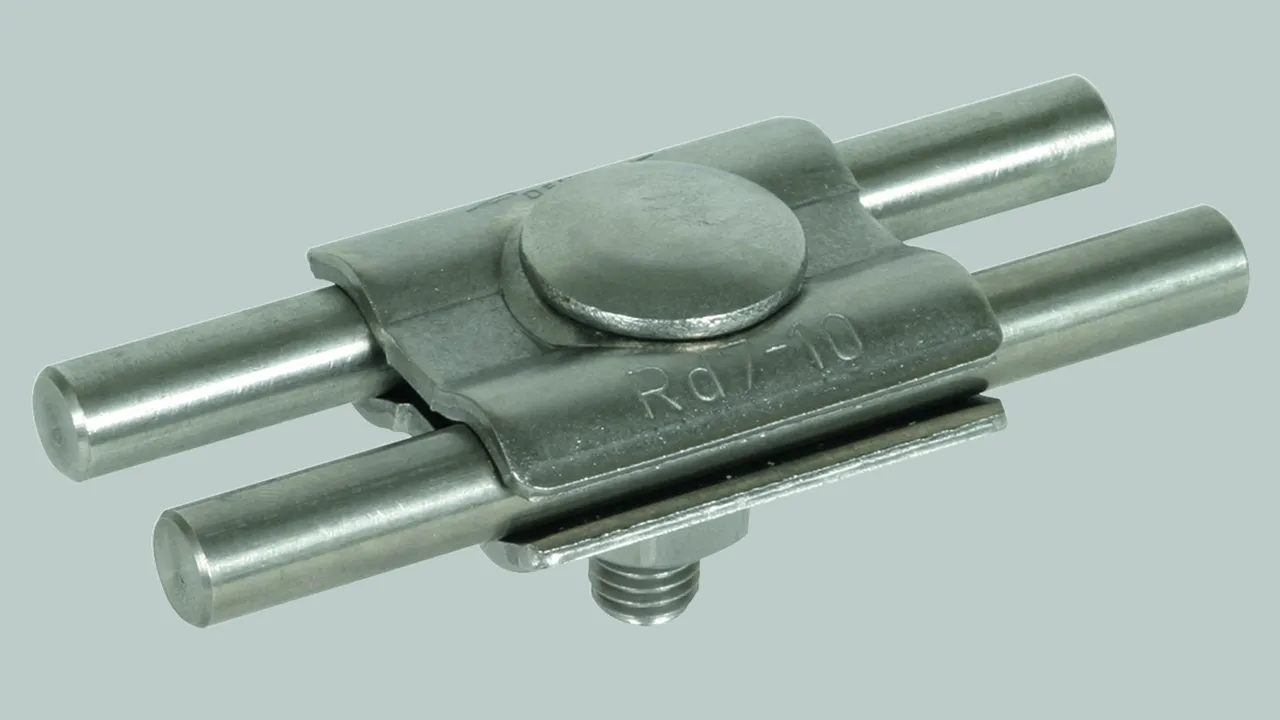

Part No. 306029 PV 7.10 FRM10X35 V4A

GTIN 4013364129467, Customs tariff No. (EU): 85359000, Gross weight: 122.00 g, PU: 50.00 pz.

Images

Open PDF

Additional information

CAD files

Connettore parallelo per diametri uguali con una vite INOX
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: INOX (V4A)
Campo di serraggio Td / Td: 7-10 mm
Campo di serraggio (semirigido / cordato): 25-120 mm2
Vite: M10 x 35 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 7.10 FRM10X35 V4A
Art.: 306029
o similare.

Certificates

Technical data

Materiale morsetto	INOX (V4A)
Campo di serraggio Td / Td	7-10 mm
Campo di serraggio (semirigido / cordato)	25-120 mm²
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,9 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td / Td	7-10 mm
Campo di serraggio (semirigido / cordato)	25-120 mm²
Vite	e M10 x 35 mm
Materiale vite / dado	INOX (V4A)
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Esecuzione	anche per uso sotto terra
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,9 kA
Spessore materiale	3 mm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 306029 was added to Notepad.

Go to Notepad

Product 306029 was added to the cart.

Go to Web-Shop

Per diametri uguali con due viti

2 Products

Part No. 307000 PV 7.10 SKM8X20 STTZN

GTIN 4013364024151, Customs tariff No. (EU): 85359000, Gross weight: 107.00 g, PU: 50.00 pz.

Images

Open PDF

Additional information

Connettore parallelo per diametri uguali con due viti Fe/tZn
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Fe/tZn
Campo di serraggio Td / Td: 7-10 mm
Vite: M8 x 20 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 7.10 SKM8X20 STTZN
Art.: 307000
o similare.

Certificates

Technical data

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	7-10 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 307000 was added to Notepad.

Go to Notepad

Product 307000 was added to the cart.

Go to Web-Shop

Part No. 307007 PV 7.10 SKM8X20 CU

GTIN 4013364024168, Customs tariff No. (EU): 85359000, Gross weight: 106.00 g, PU: 50.00 pz.

Images

Open PDF

Additional information

Connettore parallelo per diametri uguali con due viti Cu
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Cu
Campo di serraggio Td / Td: 7-10 mm
Campo di serraggio (semirigido / cordato): 16-95 mm2
Vite: M8 x 20 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 7.10 SKM8X20 CU
Art.: 307007
o similare.

Certificates

Technical data

Materiale morsetto	Cu
Campo di serraggio Td / Td	7-10 mm
Campo di serraggio (semirigido / cordato)	16-95 mm²
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 307007 was added to Notepad.

Go to Notepad

Product 307007 was added to the cart.

Go to Web-Shop

Per diametri differenti con una vite

2 Products

Part No. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Customs tariff No. (EU): 85359000, Gross weight: 163.16 g, PU: 50.00 pz.

Images

Open PDF

Additional information

CAD files

Materiale morsetto: Fe/non zincato
Campo di serraggio Td / Td: 6-22 / 6-22 mm
Vite: M10 x 40 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 6.22 FRM10X40 STBLANK
Art.: 306121
o similare.

Certificates

Technical data

Materiale morsetto	Fe/non zincato
Campo di serraggio Td / Td	6-22 / 6-22 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/non zincato
Campo di serraggio Td / Td	6-22 / 6-22 mm
Vite	e M10 x 40 mm
Materiale vite / dado	Fe/tZn
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
Spessore materiale	4 mm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 306121 was added to Notepad.

Go to Notepad

Product 306121 was added to the cart.

Go to Web-Shop

Part No. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Customs tariff No. (EU): 85359000, Gross weight: 167.12 g, PU: 50.00 pz.

Images

Open PDF

Additional information

CAD files

Materiale morsetto: Fe/tZn
Campo di serraggio Td / Td: 6-22 / 6-22 mm
Vite: M10 x 40 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 6.22 FRM10X40 STTZN
Art.: 306122
o similare.

Certificates

Technical data

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	6-22 / 6-22 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	6-22 / 6-22 mm
Vite	e M10 x 40 mm
Materiale vite / dado	Fe/tZn
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
Spessore materiale	4 mm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 306122 was added to Notepad.

Go to Notepad

Product 306122 was added to the cart.

Go to Web-Shop

Per diametri differenti 4-10 mm con due viti

2 Products

Part No. 305000 PV 4.10 SKM8X30 STTZN

GTIN 4013364041936, Customs tariff No. (EU): 85359000, Gross weight: 148.00 g, PU: 50.00 pz.

Images

Open PDF

Additional information

CAD files

Connettore parallelo per diametri 4-10 mm con due viti Fe/tZn
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Fe/tZn
Campo di serraggio Td / Td: 4-10 mm
Vite: M8 x 30 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 4.10 SKM8X30 STTZN
Art.: 305000
o similare.

Certificates

Technical data

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	4-10 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 305000 was added to Notepad.

Go to Notepad

Product 305000 was added to the cart.

Go to Web-Shop

Part No. 305007 PV 4.10 SKM8X30 CU

GTIN 4013364052307, Customs tariff No. (EU): 85369095, Gross weight: 153.00 g, PU: 50.00 pz.

Images

Open PDF

Additional information

CAD files

Connettore parallelo per diametri 4-10 mm con due viti Cu
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Cu
Campo di serraggio Td / Td: 4-10 mm
Campo di serraggio (semirigido / cordato): 10-70 mm2
Vite: M8 x 30 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 4.10 SKM8X30 CU
Art.: 305007
o similare.

Certificates

Technical data

Materiale morsetto	Cu
Campo di serraggio Td / Td	4-10 mm
Campo di serraggio (semirigido / cordato)	10-70 mm²
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Cu
Campo di serraggio Td / Td	4-10 mm
Campo di serraggio (semirigido / cordato)	10-70 mm²
Vite	di M8 x 30 mm
Materiale vite / dado	INOX (V4A)
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 305007 was added to Notepad.

Go to Notepad

Product 305007 was added to the cart.

Go to Web-Shop

Per diametri di conduttori cordati uguali e diversi, piccolo

Con filetto sulla base e dado autobloccante M8.
La corrente di corto circuito si riferisce al conduttore cordato in Cu 70 mm².

1 Product

Part No. 306100 PV 5.12.5 SKM8X45 CU

GTIN 4013364024113, Customs tariff No. (EU): 85359000, Gross weight: 238.30 g, PU: 25.00 pz.

Images

Open PDF

Additional information

CAD files

Connettore parallelo per diametri corda differenti piccoli Cu
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Cu
Campo di serraggio Td / Td: 5-12,5 mm
Campo di serraggio (semirigido / cordato): 16-95 mm2
Vite: M8 x 45 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 5.12.5 SKM8X45 CU
Art.: 306100
o similare.

Certificates

Technical data

Materiale morsetto	Cu
Campo di serraggio Td / Td	5-12,5 mm
Campo di serraggio (semirigido / cordato)	16-95 mm²
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Cu
Campo di serraggio Td / Td	5-12,5 mm
Campo di serraggio (semirigido / cordato)	16-95 mm²
Vite	di M8 x 45 mm
Materiale vite / dado	INOX (V4A)
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 306100 was added to Notepad.

Go to Notepad

Product 306100 was added to the cart.

Go to Web-Shop

Per diametri di conduttori cordati uguali e diversi, grande

Con filetto sulla base e dado autobloccante M10.
La corrente di corto circuito si riferisce a conduttore cordato in Cu 70 mm².

1 Product

Part No. 306101 PV 5.16 SKM10X50 CU

GTIN 4013364024120, Customs tariff No. (EU): 85359000, Gross weight: 412.00 g, PU: 25.00 pz.

Images

Open PDF

Additional information

CAD files

Connettore parallelo per diametri corda differenti grande Cu
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Cu
Campo di serraggio Td / Td: 5-16 mm
Campo di serraggio (semirigido / cordato): 16-150 mm2
Vite: M10 x 50 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 5.16 SKM10X50 CU
Art.: 306101
o similare.

Certificates

Technical data

Materiale morsetto	Cu
Campo di serraggio Td / Td	5-16 mm
Campo di serraggio (semirigido / cordato)	16-150 mm²
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Cu
Campo di serraggio Td / Td	5-16 mm
Campo di serraggio (semirigido / cordato)	16-150 mm²
Vite	di M10 x 50 mm
Materiale vite / dado	INOX (V4A)
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Product 306101 was added to Notepad.

Go to Notepad

Product 306101 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Connettore parallelo

Per diametri uguali con una vite

Part No. 306020 PV 7.10 FRM10X35 STTZN

Product 306020 was added to Notepad.

Product 306020 was added to the cart.

Part No. 306029 PV 7.10 FRM10X35 V4A

Product 306029 was added to Notepad.

Product 306029 was added to the cart.

Per diametri uguali con due viti

Part No. 307000 PV 7.10 SKM8X20 STTZN

Product 307000 was added to Notepad.

Product 307000 was added to the cart.

Part No. 307007 PV 7.10 SKM8X20 CU

Product 307007 was added to Notepad.

Product 307007 was added to the cart.

Per diametri differenti con una vite

Part No. 306121 PV 6.22 FRM10X40 STBLANK

Product 306121 was added to Notepad.

Product 306121 was added to the cart.

Part No. 306122 PV 6.22 FRM10X40 STTZN

Product 306122 was added to Notepad.

Product 306122 was added to the cart.

Per diametri differenti 4-10 mm con due viti

Part No. 305000 PV 4.10 SKM8X30 STTZN

Product 305000 was added to Notepad.

Product 305000 was added to the cart.

Part No. 305007 PV 4.10 SKM8X30 CU

Product 305007 was added to Notepad.

Product 305007 was added to the cart.

Per diametri di conduttori cordati uguali e diversi, piccolo

Part No. 306100 PV 5.12.5 SKM8X45 CU

Product 306100 was added to Notepad.

Product 306100 was added to the cart.

Per diametri di conduttori cordati uguali e diversi, grande

Part No. 306101 PV 5.16 SKM10X50 CU

Product 306101 was added to Notepad.

Product 306101 was added to the cart.

Connettore parallelo

Per diametri uguali con una vite

Part No. 306020 PV 7.10 FRM10X35 STTZN

You are not authorized to download 306020.stp

You are not authorized to download 306020.igs

You are not authorized to download 306020.jt

You are not authorized to download 306020.dwg

You are not authorized to download 306020m_D.dxf

Product 306020 was added to Notepad.

Product 306020 was added to the cart.

Part No. 306029 PV 7.10 FRM10X35 V4A

You are not authorized to download 306020.stp

You are not authorized to download 306020.igs

You are not authorized to download 306020.jt

You are not authorized to download 306020.dwg

You are not authorized to download 306020m_D.dxf

Product 306029 was added to Notepad.

Product 306029 was added to the cart.

Per diametri uguali con due viti

Part No. 307000 PV 7.10 SKM8X20 STTZN

You are not authorized to download 307000m_D.dxf

Product 307000 was added to Notepad.

Product 307000 was added to the cart.

Part No. 307007 PV 7.10 SKM8X20 CU

You are not authorized to download 307007m_D.dxf

Product 307007 was added to Notepad.

Product 307007 was added to the cart.

Per diametri differenti con una vite

Part No. 306121 PV 6.22 FRM10X40 STBLANK

You are not authorized to download 306121.stp

You are not authorized to download 306121.igs

You are not authorized to download 306121.jt

You are not authorized to download 306121.dwg

You are not authorized to download 306121_306122m_D.dxf

Product 306121 was added to Notepad.

Product 306121 was added to the cart.

Part No. 306122 PV 6.22 FRM10X40 STTZN

You are not authorized to download 306122.stp

You are not authorized to download 306122.igs

You are not authorized to download 306122.jt

You are not authorized to download 306122.dwg

You are not authorized to download 306121_306122m_D.dxf

Product 306122 was added to Notepad.

Product 306122 was added to the cart.

Per diametri differenti 4-10 mm con due viti

Part No. 305000 PV 4.10 SKM8X30 STTZN

You are not authorized to download 305000.stp

You are not authorized to download 305000.igs

You are not authorized to download 305000.jt

You are not authorized to download 305000.dwg

You are not authorized to download 305000m_D.dxf

Product 305000 was added to Notepad.

Product 305000 was added to the cart.

Part No. 305007 PV 4.10 SKM8X30 CU

You are not authorized to download 305000.stp

You are not authorized to download 305000.igs

You are not authorized to download 305000.jt

You are not authorized to download 305000.dwg

You are not authorized to download 305000m_D.dxf

Product 305007 was added to Notepad.

Product 305007 was added to the cart.

Per diametri di conduttori cordati uguali e diversi, piccolo

Part No. 306100 PV 5.12.5 SKM8X45 CU

You are not authorized to download 306100.stp

You are not authorized to download 306100.igs

You are not authorized to download 306100.jt

You are not authorized to download 306100.dwg

You are not authorized to download 306100m_D.dxf

Product 306100 was added to Notepad.

Product 306100 was added to the cart.

Per diametri di conduttori cordati uguali e diversi, grande

Part No. 306101 PV 5.16 SKM10X50 CU

You are not authorized to download 306101.stp

You are not authorized to download 306101.igs

You are not authorized to download 306101.jt

You are not authorized to download 306101.dwg

You are not authorized to download 306101m_D.dxf

Product 306101 was added to Notepad.

Product 306101 was added to the cart.
