DEHNguard S ... VA

Limitatore di sovratensione per l'impiego universale, composto da elemento base e modulo di protezione innestabile
Nel modulo di protezione innestabile circuito di protezione privo di corrente di fuga, tramite collegamento in serie di varistore e spinterometro
Elevata sicurezza dell’apparecchio tramite dispositivo di controllo "Thermo- Dynamik-Control"
Coordinamento energetico nella famiglia di prodotto Red/Line
Sostituzione semplice, senza attrezzi, del modulo di protezione tramite sistema di blocco e tasto di sblocco modulo
Costruzione stretta (esecuzione modulare) secondo DIN 43880
Morsetti plurifunzionali per il collegamento di conduttori e pettini
Provato contro vibrazioni e shock meccanico secondo EN 60068-2

DEHNguard S VA

Limitatore di sovratensione unipolare, modulare, composto da circuito in serie di varistore e spinterometro nel modulo di protezione innestabile.

3 Products

Part No. 952080 DG S 75 VA

GTIN 4013364127296, Customs tariff No. (EU): 85363030, Gross weight: 118.00 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 75 VA
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Circuito di protezione privo di corrente di fuga, tramite collegamento in serie di varistore e spinterometro
Tensione massima continuativa: 75 V AC / 100 V DC
Livello di protezione: <= 1,1 kV
Corrente impulsiva nominale di scarica: 10 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 75 VA
Art.: 952080
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	75 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	20 kA
Livello di protezione (U_P )	≤ 1,1 kV
Protezione max di sovraccorrente in rete	100 A gG

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	60 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	75 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	100 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	20 kA
Livello di protezione (U_P )	≤ 1,1 kV
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max di sovraccorrente in rete	100 A gG
Tenuta al corto circuito con protezione da sovracvorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	115 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880

Product 952080 was added to Notepad.

Go to Notepad

Product 952080 was added to the cart.

Go to Web-Shop

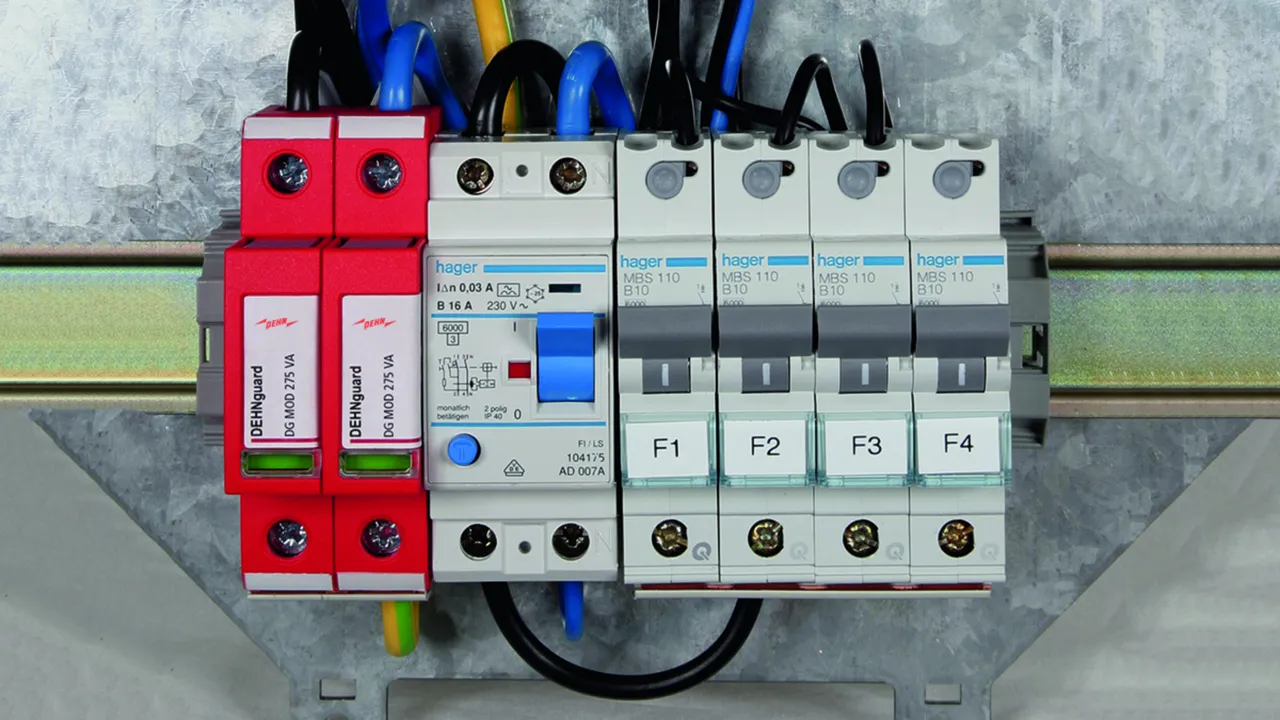

Part No. 952082 DG S 275 VA

GTIN 4013364127319, Customs tariff No. (EU): 85363030, Gross weight: 123.40 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 275 VA
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Circuito di protezione privo di corrente di fuga, tramite collegamento in serie di varistore e spinterometro
Tensione massima continuativa: 275 V AC / 350 V DC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 10 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 275 VA
Art.: 952082
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	20 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max di sovraccorrente in rete	100 A gG


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	350 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	20 kA
Livello di protezione (U_P )	≤ 1,5 kV
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max di sovraccorrente in rete	100 A gG
Tenuta al corto circuito con protezione da sovracvorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz

Product 952082 was added to Notepad.

Go to Notepad

Product 952082 was added to the cart.

Go to Web-Shop

Part No. 952084 DG S 385 VA

GTIN 4013364127333, Customs tariff No. (EU): 85363030, Gross weight: 127.70 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 385 VA
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Circuito di protezione privo di corrente di fuga, tramite collegamento in serie di varistore e spinterometro
Tensione massima continuativa: 385 V AC / 500 V DC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 10 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 385 VA
Art.: 952084
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	20 kA
Livello di protezione (U_P )	≤ 1,75 kV
Protezione max di sovraccorrente in rete	100 A gG

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	500 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	20 kA
Livello di protezione (U_P )	≤ 1,75 kV
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max di sovraccorrente in rete	100 A gG
Tenuta al corto circuito con protezione da sovracvorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880

Product 952084 was added to Notepad.

Go to Notepad

Product 952084 was added to the cart.

Go to Web-Shop

DEHNguard S VA FM

Limitatore di sovratensione unipolare, modulare, composto da circuito in serie di varistore e spinterometro nel modulo di protezione innestabile; con contatto di telesegnalamento / scambio pulito.

3 Products

Part No. 952085 DG S 75 VA FM

GTIN 4013364127302, Customs tariff No. (EU): 85363030, Gross weight: 122.10 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 75 FM
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guaasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Circuito di protezione privo di corrente di fuga, tramite collegamento in serie di varistore e spinterometro
Tensione massima continuativa: 75 V AC / 100 V DC
Livello di protezione: <= 1,1 kV
Corrente impulsiva nominale di scarica: 10 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 75 VA FM
Art.: 952085
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	75 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	20 kA
Livello di protezione (U_P )	≤ 1,1 kV
Protezione max di sovraccorrente in rete	100 A gG

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	60 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	75 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	100 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	20 kA
Livello di protezione (U_P )	≤ 1,1 kV
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max di sovraccorrente in rete	100 A gG
Tenuta al corto circuito con protezione da sovracvorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	115 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile

Product 952085 was added to Notepad.

Go to Notepad

Product 952085 was added to the cart.

Go to Web-Shop

Part No. 952087 DG S 275 VA FM

GTIN 4013364127326, Customs tariff No. (EU): 85363030, Gross weight: 126.70 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S275 VA FM
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Circuito di protezione privo di corrente di fuga, tramite collegamento in serie di varistore e spinterometro
Tensione massima continuativa: 275 V AC / 350 V DC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 10 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 275 VA FM
Art.: 952087
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	20 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max di sovraccorrente in rete	100 A gG


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	350 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	20 kA
Livello di protezione (U_P )	≤ 1,5 kV
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max di sovraccorrente in rete	100 A gG
Tenuta al corto circuito con protezione da sovracvorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz

Product 952087 was added to Notepad.

Go to Notepad

Product 952087 was added to the cart.

Go to Web-Shop

Part No. 952089 DG S 385 VA FM

GTIN 4013364127340, Customs tariff No. (EU): 85363030, Gross weight: 131.70 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 385 VA FM
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Circuito di protezione privo di corrente di fuga, tramite collegamento in serie di varistore e spinterometro
Tensione massima continuativa: 385 V AC / 500 V DC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 10 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 385 VA FM
Art.: 952089
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	20 kA
Livello di protezione (U_P )	≤ 1,75 kV
Protezione max di sovraccorrente in rete	100 A gG

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	500 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	20 kA
Livello di protezione (U_P )	≤ 1,75 kV
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max di sovraccorrente in rete	100 A gG
Tenuta al corto circuito con protezione da sovracvorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Product 952089 was added to Notepad.

Go to Notepad

Product 952089 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNguard S ... VA

DEHNguard S VA

Part No. 952080 DG S 75 VA

Product 952080 was added to Notepad.

Product 952080 was added to the cart.

Part No. 952082 DG S 275 VA

Product 952082 was added to Notepad.

Product 952082 was added to the cart.

Part No. 952084 DG S 385 VA

Product 952084 was added to Notepad.

Product 952084 was added to the cart.

DEHNguard S VA FM

Part No. 952085 DG S 75 VA FM

Product 952085 was added to Notepad.

Product 952085 was added to the cart.

Part No. 952087 DG S 275 VA FM

Product 952087 was added to Notepad.

Product 952087 was added to the cart.

Part No. 952089 DG S 385 VA FM

Product 952089 was added to Notepad.

Product 952089 was added to the cart.

DEHNguard S ... VA

DEHNguard S VA

Part No. 952080 DG S 75 VA

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952080.wspak

You are not authorized to download DEHN.952080.edz

Product 952080 was added to Notepad.

Product 952080 was added to the cart.

Part No. 952082 DG S 275 VA

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952082.wspak

You are not authorized to download DEHN.952082.edz

Product 952082 was added to Notepad.

Product 952082 was added to the cart.

Part No. 952084 DG S 385 VA

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952084.wspak

You are not authorized to download DEHN.952084.edz

Product 952084 was added to Notepad.

Product 952084 was added to the cart.

DEHNguard S VA FM

Part No. 952085 DG S 75 VA FM

You are not authorized to download 952090.stp

You are not authorized to download 952090.igs

You are not authorized to download 952090.jt

You are not authorized to download 952090.dwg

You are not authorized to download 952090m_E.dxf

You are not authorized to download DEHN.952085.wspak

You are not authorized to download DEHN.952085.edz

Product 952085 was added to Notepad.

Product 952085 was added to the cart.

Part No. 952087 DG S 275 VA FM

You are not authorized to download 952090.stp

You are not authorized to download 952090.igs

You are not authorized to download 952090.jt

You are not authorized to download 952090.dwg

You are not authorized to download 952090m_E.dxf

You are not authorized to download DEHN.952087.wspak

You are not authorized to download DEHN.952087.edz

Product 952087 was added to Notepad.

Product 952087 was added to the cart.

Part No. 952089 DG S 385 VA FM

You are not authorized to download 952090.stp

You are not authorized to download 952090.igs

You are not authorized to download 952090.jt

You are not authorized to download 952090.dwg

You are not authorized to download 952090m_E.dxf

You are not authorized to download DEHN.952089.wspak

You are not authorized to download DEHN.952089.edz

Product 952089 was added to Notepad.

Product 952089 was added to the cart.
