Distanziatori DEHNiso

Sistema di fissaggio variabile per conduttori ed aste di captazione, per il rispetto della distanza di sicurezza secondo DIN EN 62305-3 (VDE 0185-305-3).

Distanziatore in vetroresina (PRFV) Ø 16 mm, stabilizzato ai raggi UV, colore grigio chiaro, per temperatura d’ambiente da -50 a +100 °C.

Per la determinazione della distanza di sicurezza (lunghezza dell’asta distanziatrice) si prende in considerazione il fattore di materiale km = 0,7.
1 m di asta di distanziamento corrisponde ad un tratto equivalente in aria di 0,7 m.

I distanziatori DEHNiso soddisfano i requisiti della specifica tecnica DIN/IEC TS 62561-8.

Details

Distanziatore con staffa portafilo, adattatore di fissaggio e fascetta.
lorem ipsum
Sostegno angolare con morsetto scanalato.
lorem ipsum
Sostegno angolare variabile con fascetta di fissaggio.
lorem ipsum

Con staffa portaasta e piastra di fissaggio

Posa fissa del conduttore.

3 Products

Part No. 106115 DIDH 16 530 BP V2A GFK

GTIN 4013364100213, Customs tariff No. (EU): 85389099, Gross weight: 488.00 g, PU: 1.00 pz.


Images

Additional information

Distanziatore DEHNiso con staffa porta asta, lunghezza 530 mm INOX
Distanziatore DEHNiso per il fissaggio di aste di captazione
ad es. a impianti di climatizzazione o a parti strutturali
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV.
I distanziatori sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
in combinazione con un’asta di captazione 16/10 mm
(lunghezza libera 2,0 m / lunghezza di serraggio da 0,5 a 1,0 m)
incl. zoccolo in cemento da 17 kg dimensionato.
Staffa portafilo serraggio Td: 16 mm
Materiale staffa portafilo: INOX
Lunghezza: 530 mm
Lunghezza isolamento: 445 mm
Temperatura d'ambiente: -50 °C ... +100 °C
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DIDH 16 530 BP V2A GFK
Art.: 106115
o similare.

Certificates



Technical data

Staffa portafilo serraggio Td 16 mm
Materiale staffa portafilo INOX
Lunghezza (l1) 530 mm
Lunghezza isolamento (l2) 445 mm
Fissaggio [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Temperatura d'ambiente -50 °C ... +100 °C
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106115 was added to Notepad.

Product 106115 was added to the cart.

Part No. 106120 DIDH 16 690 BP V2A GFK

GTIN 4013364092945, Customs tariff No. (EU): 85389099, Gross weight: 552.00 g, PU: 1.00 pz.


Images

Additional information

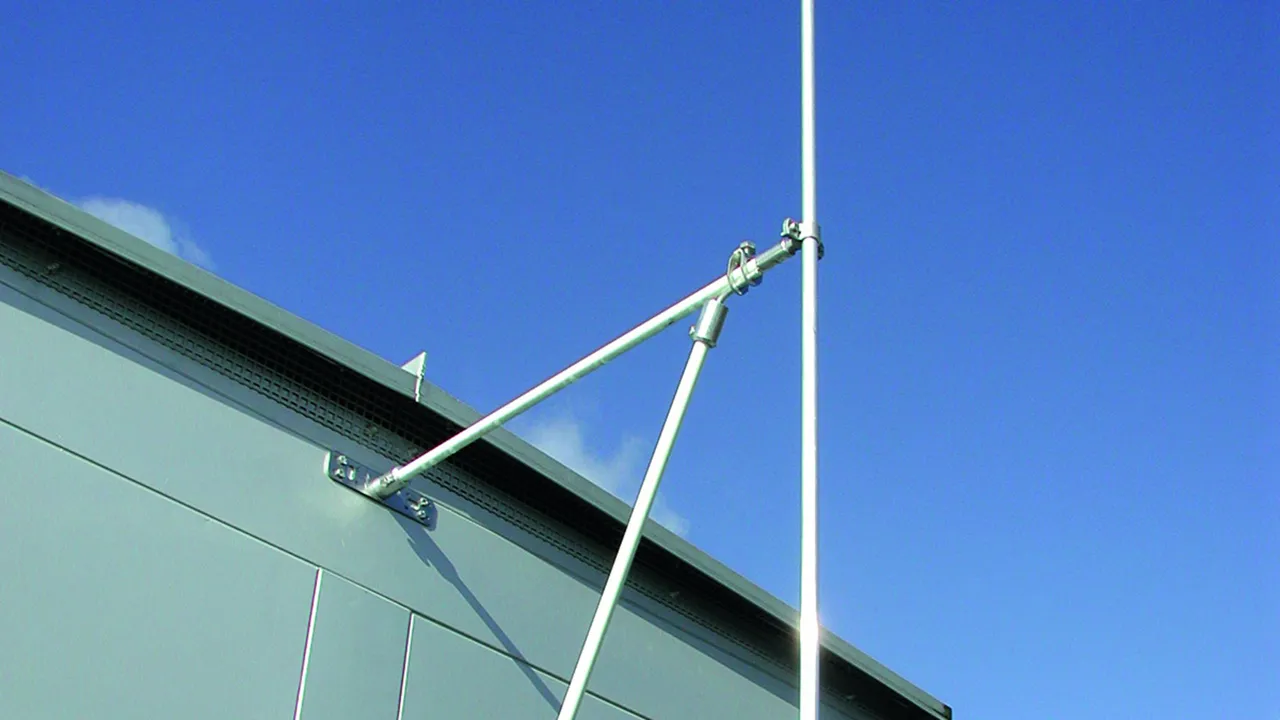

Distanziatore DEHNiso con staffa porta-asta, lunghezza 690 mm INOX
Distanziatore DEHNiso per il fissaggio di aste di captazione
ad es. a impianti di climatizzazione o a parti strutturali
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
I distanziatori sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
in combinazione con un’asta di captazione 16/10 mm
(lunghezza libera 2,0 m / lunghezza di serraggio da 0,5 a 1,0 m)
incl. zoccolo in cemento da 17 kg dimensionato.
Staffa portafilo serraggio Td: 16 mm
Materiale staffa portafilo: INOX
Lunghezza: 690 mm
Lunghezza isolamento: 605 mm
Temperatura d'ambiente: -50 °C ... +100 °C
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DIDH 16 690 BP V2A GFK
Art.: 106120
o similare.

Certificates



Technical data

Staffa portafilo serraggio Td 16 mm
Materiale staffa portafilo INOX
Lunghezza (l1) 690 mm
Lunghezza isolamento (l2) 605 mm
Fissaggio [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Temperatura d'ambiente -50 °C ... +100 °C
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106120 was added to Notepad.

Product 106120 was added to the cart.

Part No. 106123 DIDH 16 1030 BP V2A GFK

GTIN 4013364100220, Customs tariff No. (EU): 85389099, Gross weight: 686.00 g, PU: 1.00 pz.


Images

Additional information

Distanziatore DEHNiso con staffa porta-asta, lunghezza 1030 mm INOX
Distanziatore DEHNiso per il fissaggio di aste di captazione
ad es. a impianti di climatizzazione o a parti strutturali
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV.
I distanziatori sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
in combinazione con un’asta di captazione 16/10 mm
(lunghezza libera 2,0 m / lunghezza di serraggio da 0,5 a 1,0 m)
incl. zoccolo in cemento da 17 kg dimensionato.
Staffa portafilo serraggio Td: 16 mm
Materiale staffa portafilo: INOX
Lunghezza: 1030 mm
Lunghezza isolamento: 945 mm
Temperatura d'ambiente: -50 °C ... +100 °C
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DIDH 16 1030 BP V2A GFK
Art.: 106123
o similare.

Certificates



Technical data

Staffa portafilo serraggio Td 16 mm
Materiale staffa portafilo INOX
Lunghezza (l1) 1030 mm
Lunghezza isolamento (l2) 945 mm
Fissaggio [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Temperatura d'ambiente -50 °C ... +100 °C
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106123 was added to Notepad.

Product 106123 was added to the cart.


Con staffa portafilo e piastra di fissaggio

Posa fissa del conduttore.

3 Products

Part No. 106090 DIDH 7.10 530 BP V2A GFK

GTIN 4013364100190, Customs tariff No. (EU): 85389099, Gross weight: 470.00 g, PU: 1.00 pz.


Images

Additional information

Distanziatore DEHNiso con staffa portafilo, lunghezza 530 mm INOX
Distanziatore DEHNiso per il fissaggio di condutture
ad es. a impianti di climatizzazione o a parti strutturali
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV.
I distanziatori sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento (distanza del supporto 1,0 m, Al D 8-10 mm)
non superiore a 240 km/h.
Staffa portafilo serraggio Td: 7-10 mm
Materiale staffa portafilo: INOX
Lunghezza: 530 mm
Lunghezza isolamento: 445 mm
Temperatura d'ambiente: -50 °C ... +100 °C
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DIDH 7.10 530 BP V2A GFK
Art.: 106090
o similare.

Certificates



Technical data

Staffa portafilo serraggio Td 7-10 mm
Materiale staffa portafilo INOX
Lunghezza (l1) 530 mm
Lunghezza isolamento (l2) 445 mm
Fissaggio [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Temperatura d'ambiente -50 °C ... +100 °C
Max. velocità delle raffiche di vento (distanziatore 1000 mm, Al Ø8 mm) 240 km/h
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106090 was added to Notepad.

Product 106090 was added to the cart.

Part No. 106100 DIDH 7.10 690 BP V2A GFK

GTIN 4013364092907, Customs tariff No. (EU): 85389099, Gross weight: 544.80 g, PU: 1.00 pz.


Images

Additional information

Distanziatore DEHNiso con staffa portafilo, lunghezza 690 mm INOX
Distanziatore DEHNiso per il fissaggio di condutture
ad es. a impianti di climatizzazione o a parti strutturali
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV.
I distanziatori sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento (distanza del supporto 1,0 m, Al D 8-10 mm)
non superiore a 198 km/h.
Staffa portafilo serraggio Td: 7-10 mm
Materiale staffa portafilo: INOX
Lunghezza: 690 mm
Lunghezza isolamento: 605 mm
Temperatura d'ambiente: -50 °C ... +100 °C
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DIDH 7.10 690 BP V2A GFK
Art.: 106100
o similare.

Certificates



Technical data

Staffa portafilo serraggio Td 7-10 mm
Materiale staffa portafilo INOX
Lunghezza (l1) 690 mm
Lunghezza isolamento (l2) 605 mm
Fissaggio [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Temperatura d'ambiente -50 °C ... +100 °C
Max. velocità delle raffiche di vento (distanziatore 1000 mm, Al Ø8 mm) 198 km/h
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106100 was added to Notepad.

Product 106100 was added to the cart.

Part No. 106105 DIDH 7.10 1030 BP V2A GFK

GTIN 4013364100206, Customs tariff No. (EU): 85389099, Gross weight: 658.00 g, PU: 1.00 pz.


Images

Additional information

Distanziatore DEHNiso con staffa portafilo, lunghezza 1030 mm INOX
Distanziatore DEHNiso per anelli perimetrali
collocati su zoccolo in cemento (8,5 kg)
con sistema a cuneo (art. n. 102 075)
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV.
I distanziatori sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento (distanza del supporto 1,0 m, Al D 8-10 mm)
non superiore a 140 km/h.
Staffa portafilo serraggio Td: 7-10 mm
Materiale staffa portafilo: INOX
Lunghezza: 1030 mm
Lunghezza isolamento: 945 mm
Temperatura d'ambiente: -50 °C ... +100 °C
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DIDH 7.10 1030 BP V2A GFK
Art.: 106105
o similare.

Certificates



Technical data

Staffa portafilo serraggio Td 7-10 mm
Materiale staffa portafilo INOX
Lunghezza (l1) 1030 mm
Lunghezza isolamento (l2) 945 mm
Fissaggio [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Temperatura d'ambiente -50 °C ... +100 °C
Max. velocità delle raffiche di vento (distanziatore 1000 mm, Al Ø8 mm) 140 km/h
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106105 was added to Notepad.

Product 106105 was added to the cart.


Con staffa portaasta e collare per tubi

3 Products

Part No. 106225 DIDH 16 530 RS40.60 V2A

GTIN 4013364100299, Customs tariff No. (EU): 85389099, Gross weight: 684.00 g, PU: 1.00 pz.


Images

Additional information

Distanziatore DEHNiso con staffa porta asta, lunghezza 530 mm INOX
Distanziatore DEHNiso per il fissaggio di aste di captazione
ad es. a tubi o pali
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV.
I distanziatori sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
in combinazione con un’asta di captazione 16/10 mm
(lunghezza libera 2,0 m / lunghezza di serraggio da 0,5 a 1,0 m) dimensionato
Staffa portafilo serraggio Td: 16 mm
Materiale staffa portafilo: INOX
Lunghezza: 530 mm
Lunghezza isolamento: 445 mm
Campo di serraggio tubo: 40-60 mm (1 1/4 -2")
Temperatura d'ambiente: -50 °C ... +100 °C
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DIDH 16 530 RS40.60 V2A
Art.: 106225
o similare.

Certificates



Technical data

Staffa portafilo serraggio Td 16 mm
Materiale staffa portafilo INOX
Lunghezza (l1) 530 mm
Lunghezza isolamento (l2) 445 mm
Campo di serraggio tubo 40-60 mm (1 1/4 -2")
Temperatura d'ambiente -50 °C ... +100 °C
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106225 was added to Notepad.

Product 106225 was added to the cart.

Part No. 106226 DIDH 16 690 RS40.60 V2A

GTIN 4013364098930, Customs tariff No. (EU): 85389099, Gross weight: 722.20 g, PU: 1.00 pz.


Images

Additional information

Distanziatore DEHNiso con staffa porta-asta, lunghezza 690 mm INOX
Distanziatore DEHNiso per il fissaggio di aste di captazione
ad es. a tubi o pali
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV.
I distanziatori sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
in combinazione con un’asta di captazione 16/10 mm
(lunghezza libera 2,0 m / lunghezza di serraggio da 0,5 a 1,0 m) dimensionato
Staffa portafilo serraggio Td: 16 mm
Materiale staffa portafilo: INOX
Lunghezza: 690 mm
Lunghezza isolamento: 605 mm
Campo di serraggio tubo: 40-60 mm (1 1/4-2")
Temperatura d'ambiente: -50 °C ... +100 °C
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DIDH 16 690 RS40.60 V2A
Art.: 106226
o similare.

Certificates



Technical data

Staffa portafilo serraggio Td 16 mm
Materiale staffa portafilo INOX
Lunghezza (l1) 690 mm
Lunghezza isolamento (l2) 605 mm
Campo di serraggio tubo 40-60 mm (1 1/4-2")
Temperatura d'ambiente -50 °C ... +100 °C
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106226 was added to Notepad.

Product 106226 was added to the cart.

Part No. 106228 DIDH 16 1030 RS40.60 V2A

GTIN 4013364100305, Customs tariff No. (EU): 85389099, Gross weight: 877.60 g, PU: 1.00 pz.


Images

Additional information

Distanziatore DEHNiso con staffa porta-asta, lunghezza 1030 mm INOX
Distanziatore DEHNiso per il fissaggio di aste di captazione
ad es. a tubi o pali
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV.
I distanziatori sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
in combinazione con un’asta di captazione 16/10 mm
(lunghezza libera 2,0 m / lunghezza di serraggio da 0,5 a 1,0 m) dimensionato
Staffa portafilo serraggio Td: 16 mm
Materiale staffa portafilo: INOX
Lunghezza: 1030 mm
Lunghezza isolamento: 945 mm
Campo di serraggio tubo: 40-60 mm (1 1/4-2")
Temperatura d'ambiente: -50 °C ... +100 °C
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DIDH 16 1030 RS40.60 V2A
Art.: 106228
o similare.

Certificates



Technical data

Staffa portafilo serraggio Td 16 mm
Materiale staffa portafilo INOX
Lunghezza (l1) 1030 mm
Lunghezza isolamento (l2) 945 mm
Campo di serraggio tubo 40-60 mm (1 1/4-2")
Temperatura d'ambiente -50 °C ... +100 °C
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106228 was added to Notepad.

Product 106228 was added to the cart.


Con staffa portaasta e fascetta per tubi

3 Products

Part No. 106245 DIDH 16 530 SB50.300 V2A

GTIN 4013364100336, Customs tariff No. (EU): 85389099, Gross weight: 561.40 g, PU: 1.00 pz.


Images

Additional information

Distanziatore DEHNiso con staffa porta asta, lunghezza 530 mm INOX
Distanziatore DEHNiso per il fissaggio di aste di captazione
ad es. a tubi o pali
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV.
I distanziatori sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
in combinazione con un’asta di captazione 16/10 mm
(lunghezza libera 2,0 m / lunghezza di serraggio da 0,5 a 1,0 m) dimensionato
Staffa portafilo serraggio Td: 16 mm
Materiale staffa portafilo: INOX
Lunghezza: 530 mm
Lunghezza isolamento: 445 mm
Campo di serraggio tubo: 50-300 mm
Temperatura d'ambiente: -50 °C ... +100 °C
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DIDH 16 530 SB50.300 V2A
Art.: 106245
o similare.

Certificates



Technical data

Staffa portafilo serraggio Td 16 mm
Materiale staffa portafilo INOX
Lunghezza (l1) 530 mm
Lunghezza isolamento (l2) 445 mm
Campo di serraggio tubo 50-300 mm
Temperatura d'ambiente -50 °C ... +100 °C
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106245 was added to Notepad.

Product 106245 was added to the cart.

Part No. 106246 DIDH 16 690 SB50.300 V2A

GTIN 4013364098954, Customs tariff No. (EU): 85389099, Gross weight: 608.10 g, PU: 1.00 pz.


Images

Additional information

Distanziatore DEHNiso con staffa porta-asta, lunghezza 690 mm INOX
Distanziatore DEHNiso per il fissaggio di aste di captazione
ad es. a tubi o pali
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV.
I distanziatori sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
in combinazione con un’asta di captazione 16/10 mm
(lunghezza libera 2,0 m / lunghezza di serraggio da 0,5 a 1,0 m) dimensionato
Staffa portafilo serraggio Td: 16 mm
Materiale staffa portafilo: INOX
Lunghezza: 690 mm
Lunghezza isolamento: 605 mm
Campo di serraggio tubo: 50-300 mm
Temperatura d'ambiente: -50 °C ... +100 °C
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DIDH 16 690 SB50.300 V2A
Art.: 106246
o similare.

Certificates



Technical data

Staffa portafilo serraggio Td 16 mm
Materiale staffa portafilo INOX
Lunghezza (l1) 690 mm
Lunghezza isolamento (l2) 605 mm
Campo di serraggio tubo 50-300 mm
Temperatura d'ambiente -50 °C ... +100 °C
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106246 was added to Notepad.

Product 106246 was added to the cart.

Part No. 106248 DIDH 16 1030 SB50.300 V2A

GTIN 4013364100343, Customs tariff No. (EU): 85389099, Gross weight: 762.00 g, PU: 1.00 pz.


Images

Additional information

Distanziatore DEHNiso, lunghezza con staffa porta-asta 1030 mm INOX
Distanziatore DEHNiso per il fissaggio di aste di captazione
ad es. a tubi o pali
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV.
I distanziatori sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
in combinazione con un’asta di captazione 16/10 mm
(lunghezza libera 2,0 m / lunghezza di serraggio da 0,5 a 1,0 m) dimensionato
Staffa portafilo serraggio Td: 16 mm
Materiale staffa portafilo: INOX
Lunghezza: 1030 mm
Lunghezza isolamento: 945 mm
Campo di serraggio tubo: 50-300 mm
Temperatura d'ambiente: -50 °C ... +100 °C
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DIDH 16 1030 SB50.300 V2A
Art.: 106248
o similare.

Certificates



Technical data

Staffa portafilo serraggio Td 16 mm
Materiale staffa portafilo INOX
Lunghezza (l1) 1030 mm
Lunghezza isolamento (l2) 945 mm
Campo di serraggio tubo 50-300 mm
Temperatura d'ambiente -50 °C ... +100 °C
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106248 was added to Notepad.

Product 106248 was added to the cart.


Con staffa portafilo DEHNgrip

Per il montaggio p.es. sullo zoccolo in cemento (Art. 102 075), posa libera del conduttore.

1 Product

Part No. 106160 DIDH 8 675 KT V2A GFK

GTIN 4013364092938, Customs tariff No. (EU): 85389099, Gross weight: 286.50 g, PU: 1.00 pz.

Predecessor

Images

Additional information

Distanziatore DEHNiso con staffa portafilo DEHNgrip, lunghezza 675 mm INOX
Distanziatore DEHNiso per anelli perimetrali
collocati su zoccolo in cemento con sistema a cuneo per il rispetto della
distanza di separazione dalle parti elettricamente conduttive secondo la norma DIN
EN 62305-3 (VDE 0185-305-3)
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV.
I distanziatori DEHNiso sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 176 km/h.
Staffa portafilo serraggio Td: 8 mm
Materiale staffa portafilo: INOX
Lunghezza: 675 mm
Lunghezza isolamento: 590 mm
Temperatura d'ambiente: -50 °C ... +100 °C
Max. velocità delle raffiche di vento (zoccolo 8,5 kg, distanziatore 1000 mm, Al Ø8 mm): 104 km/h
Max. velocità delle raffiche di vento (zoccolo 17 kg, distanziatore 1000 mm, Al Ø8 mm): 176 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DIDH 8 675 KT V2A GFK
Art.: 106160
o similare.

Certificates



Technical data

Staffa portafilo serraggio Td 8 mm
Materiale staffa portafilo INOX
Lunghezza (l1) 675 mm
Lunghezza isolamento (l2) 590 mm
Temperatura d'ambiente -50 °C ... +100 °C
Max. velocità delle raffiche di vento (zoccolo 8,5 kg, distanziatore 1000 mm, Al Ø8 mm) 104 km/h
Max. velocità delle raffiche di vento (zoccolo 17 kg, distanziatore 1000 mm, Al Ø8 mm) 176 km/h
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106160 was added to Notepad.

Product 106160 was added to the cart.


Con morsetto MMV

Per punti d'incrocio, per il montaggio nello zoccolo in cemento (Art. 102 075), posa libera del conduttore.

1 Product

Part No. 106150 DIDH 6.10 675 MMV KT V2A GFK

GTIN 4013364092914, Customs tariff No. (EU): 85389099, Gross weight: 340.00 g, PU: 1.00 pz.


Images

Additional information

Distanziatore DEHNiso con morsetto MMV, lunghezza 675 mm INOX
Distanziatore DEHNiso con morsetto MMV, posa del conduttore
ad es. per punti d’incrocio in anelli perimetrali
collocati su zoccolo in cemento con sistema a cuneo per il rispetto
della distanza di separazione dalle parti elettricamente conduttive secondo la norma
DIN EN 62305-3 (VDE 0185-305-3)
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV.
I distanziatori DEHNiso sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 176 km/h.
Staffa portafilo serraggio Td: 6-10 mm
Materiale staffa portafilo: INOX
Lunghezza: 675 mm
Lunghezza isolamento: 590 mm
Temperatura d'ambiente: -50 °C ... +100 °C
Max. velocità delle raffiche di vento (zoccolo 8,5 kg, distanziatore 1000 mm, Al Ø8 mm): 104 km/h
Max. velocità delle raffiche di vento (zoccolo 17 kg, distanziatore 1000 mm, Al Ø8 mm): 176 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DIDH 6.10 675 MMV KT V2A GFK
Art.: 106150
o similare.

Certificates



Technical data

Staffa portafilo serraggio Td 6-10 mm
Materiale staffa portafilo INOX
Lunghezza (l1) 675 mm
Lunghezza isolamento (l2) 590 mm
Temperatura d'ambiente -50 °C ... +100 °C
Max. velocità delle raffiche di vento (zoccolo 8,5 kg, distanziatore 1000 mm, Al Ø8 mm) 104 km/h
Max. velocità delle raffiche di vento (zoccolo 17 kg, distanziatore 1000 mm, Al Ø8 mm) 176 km/h
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106150 was added to Notepad.

Product 106150 was added to the cart.


back to top
