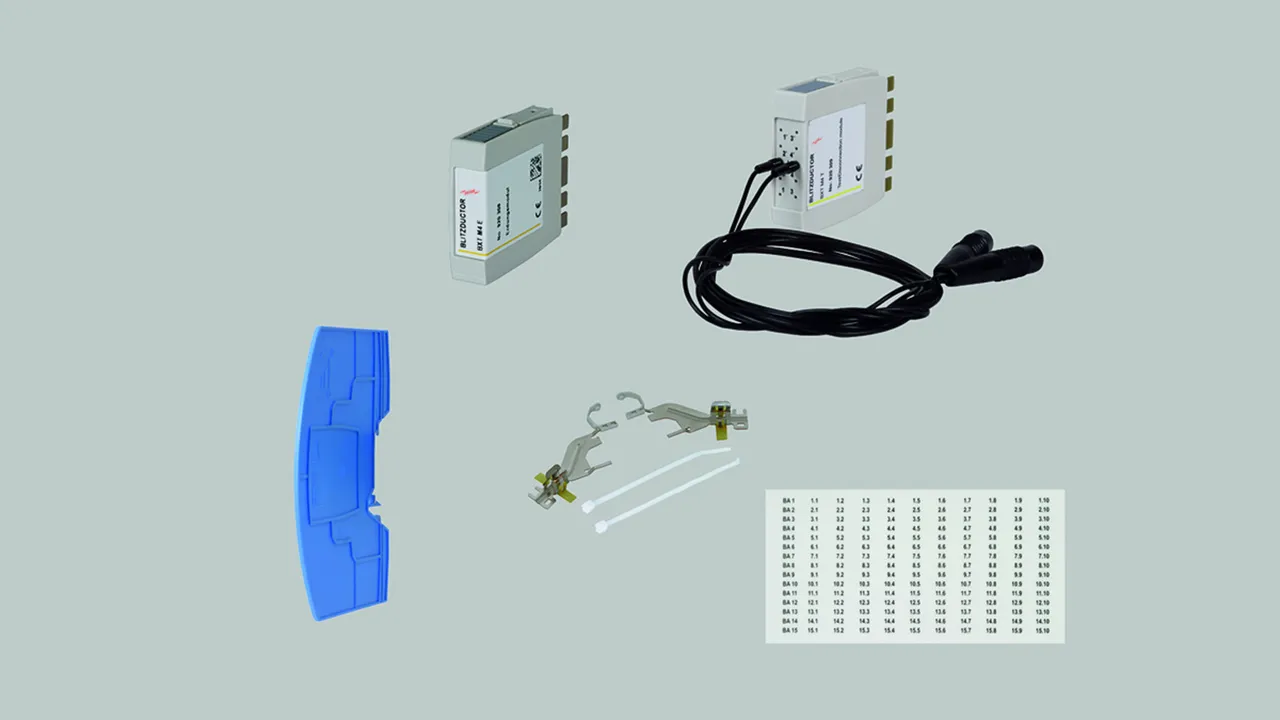

Accessori BLITZDUCTOR SP/XT/XTU

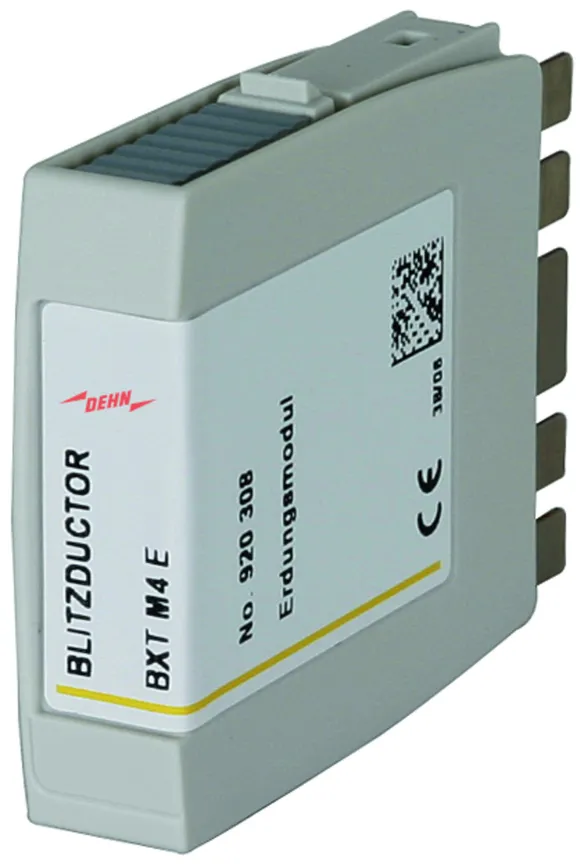

Modulo di messa a terra

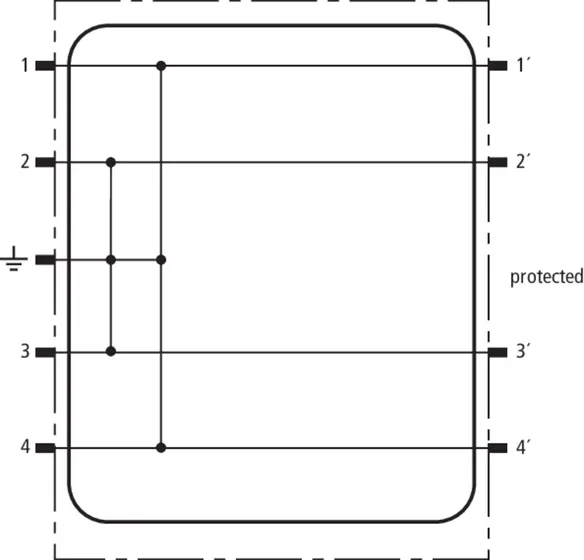

Il modulo di messa a terra innestato unisce tutti i fili collegati all'elemento base BLITZDUCTOR SP/XT/XTU con i sistemi equipotenziali. Viene utilizzato per la messa a terra diretta di fili non utilizzati, però collegati all'elemento base.

1 Product

Part No. 920308 BXT M4 E

GTIN 4013364109209, Customs tariff No. (EU): 85369010, Gross weight: 29.00 g, PU: 1.00 pz.

Predecessor

Images

Additional information

Modulo di messa a terra BLITZDUCTOR SP/XT/X - elemento base BXT M4 E
Modulo a innesto per la messa a terra diretta
dei fili collegati all’elemento base del BLITZDUCTOR XT

Fabbricato: DEHN
Tipo: BXT M4 E
Art.: 920308
o similare.

Certificates



Technical data

D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
Innestabile in elemento base

Product 920308 was added to Notepad.

Go to Notepad

Product 920308 was added to the cart.

Go to Web-Shop

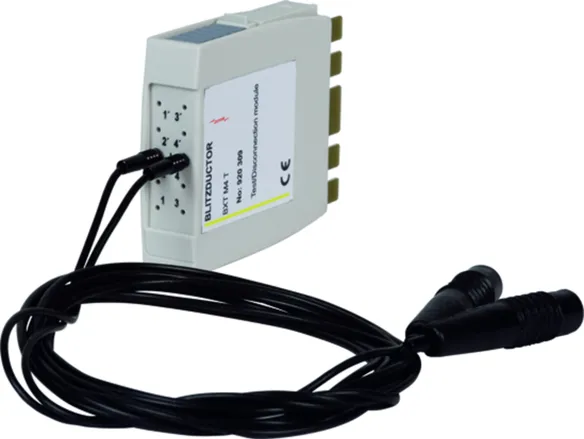

Modulo di prova / sezionamento

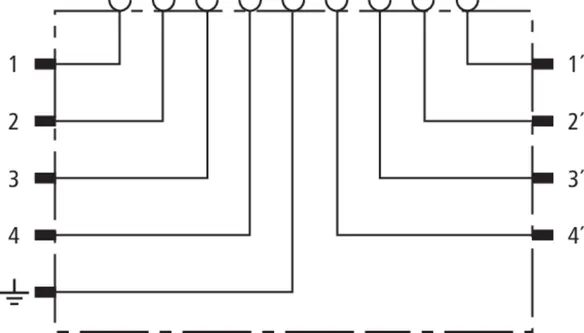

Innestato il modulo di prova / sezionamento, esso interrompe la linea dei fili collegati all'elemento base BLITZDUCTOR SP/XT/XTU e li porta sulle boccole di prova sulla parte frontale del modulo. Per cui è possibile effettuare misure nell'impianto, senza dover scollegare i fili dall’elemento base.

1 Product

Part No. 920309 BXT M4 T

GTIN 4013364109193, Customs tariff No. (EU): 85369010, Gross weight: 24.60 g, PU: 1.00 pz.

Predecessor

Images

Additional information

Modulo di prova / sezionamento BLITZDUCTOR SP/XT/XTU - elemento base BXT M4 T
Modulo a innesto coem punto di sezionamento
per la prova della linea senza staccare i cavi di collegamento,
innestabile sull’elemento base del BLITZDUCTOR XT.
Accessori: 2 cavi di misura 1 m, sacchetto di contenimento

Fabbricato: DEHN
Tipo: BXT M4 T
Art.: 920309
o similare.

Certificates



Technical data

Tensione massima continuativa DC (UC ) 180 V
Corrente nominale con 80°C (IL ) 1,0 A
Resisività di massa 0,1 Ohm
Innestabile in elemento base BXT BAS
Prese di prova dorato, 1 mm
Accessori 2 cavi di misura 1 m, sacchetto di contenimento

Product 920309 was added to Notepad.

Go to Notepad

Product 920309 was added to the cart.

Go to Web-Shop

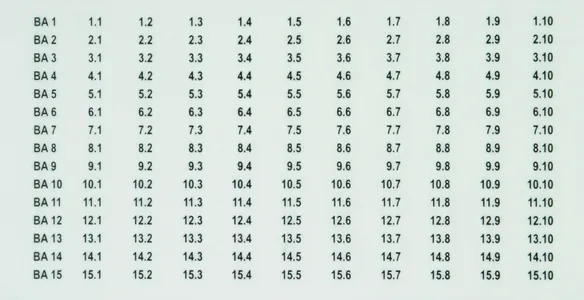

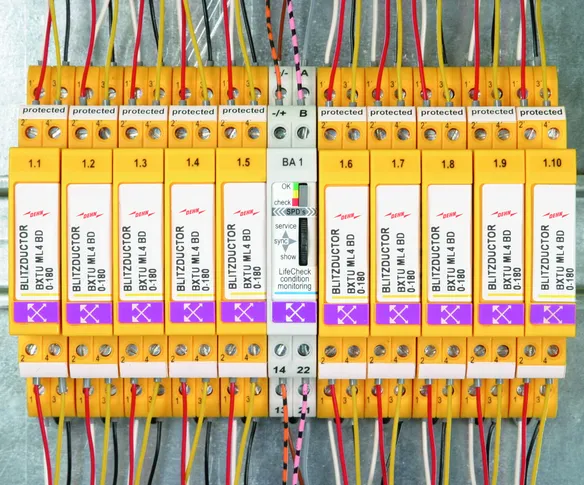

Sistema di identificazione BA1-BA15

2x 165 etichette autoadesive per la marcatura dell'indirizzo bus degli apparecchi di controllo DRC MCM XT (BA1 fino a BA15) e la numerazione progressiva dei moduli di protezione BXT (1.1-1.10 fino a 15.1-15.10).

1 Product

Part No. 920398 BS BA1 BA15 BXT

GTIN 4013364126572, Customs tariff No. (EU): 39199080, Gross weight: 5.60 g/PAK, PU: 1.00 PAK

Images

Additional information

Sistema di identificazione BA1-BA15
Etichette trasparenti autoadesive
stampate con le identificazioni
BA1 (1.1-1.10) fino a BA15 (15.1-15.10)
per contrassegnare facilmente
i dispositivi di controllo DRC MCM XT
e i moduli Blitzductor XT o
gli elementi base
trasparente, rimane incollata
resistente allo sfregamento

Fabbricato: DEHN
Tipo: BS BA1 BA15 BXT
Art.: 920398
o similare.



Technical data

Dimensioni (l x a ) 13 x 7 mm

Product 920398 was added to Notepad.

Go to Notepad

Product 920398 was added to the cart.

Go to Web-Shop

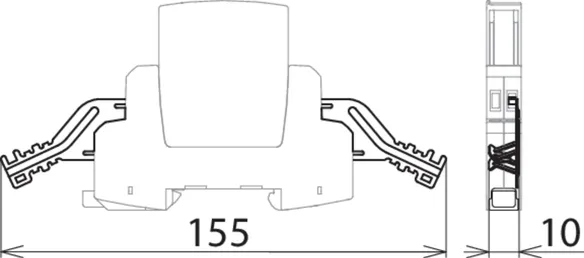

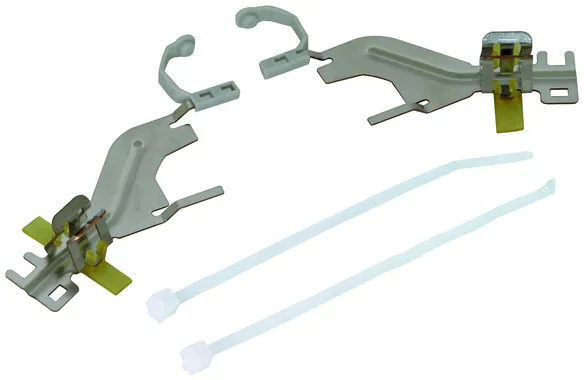

Morsetti a molla EMC

Due morsetti a molla per il collegamento permanente di uno schermo, a bassa impedenza, sul lato protetto e non protetto di un BLITZDUCTOR SP/XT/XTU di una linea di segnale schermata. Con coperchi isolanti ad innesto per la messa a terra indiretta dello schermo (solo BXT), con fascette e nastri isolanti. Per l'impiego per i tipi BXT(U) ML2 ...S ... / BSP M2 ... (solo schermatura diretta).

1 Product

Part No. 920395 SAK BXT LR

GTIN 4013364118157, Customs tariff No. (EU): 85369095, Gross weight: 12.00 g/PAK, PU: 1.00 PAK

Predecessor

Images

Additional information

Morsetto a molla EMC SAK BXT LR
Due morsetti a molla per un collegamento dello schermo,
permanente e a bassa impedenza, ai lati protetti e non protetti
di un BLITZDUCTOR XT.
Con codifica di collegamento integrata
per la messa a terra diretta o indiretta dello schermo
con fascette e nastri isolanti.
Campo di serraggio: 3-10 mm
Accessori: coperchi isolanti, fascette, nastri isolanti

Fabbricato: DEHN
Tipo: SAK BXT LR
Art.: 920395
o similare.

Certificates



Technical data

D1 Corrente impulsiva di fulmine (10/350 µs) 5 kA
Innestabile in morsetto di collegamento BXT BAS / BSP BAS 4
Accessori coperchi isolanti, fascette, nastri isolanti

Product 920395 was added to Notepad.

Go to Notepad

Product 920395 was added to the cart.

Go to Web-Shop

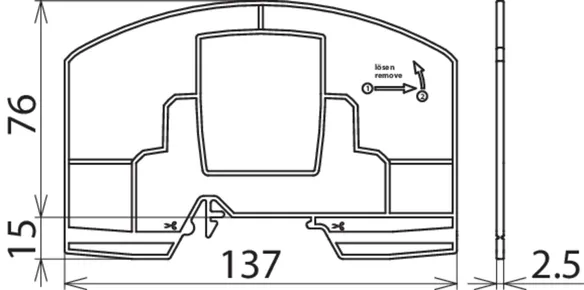

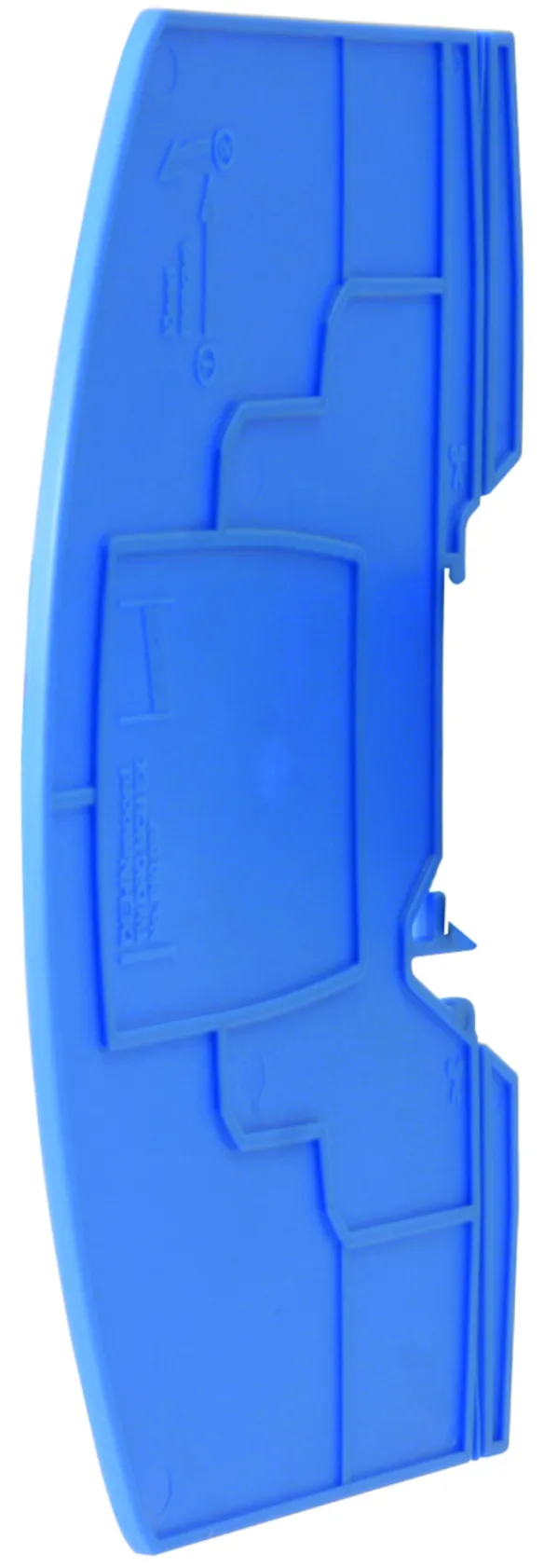

Pannello divisorio

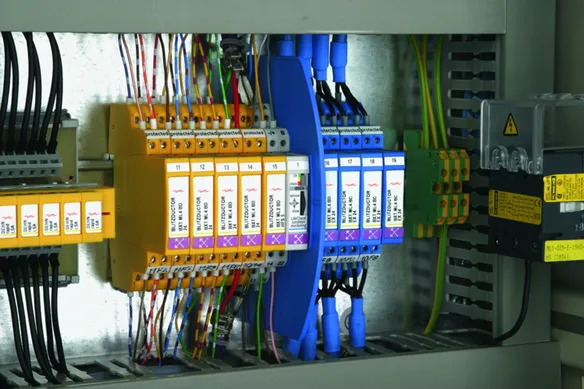

Con l’utilizzo degli apparecchi di protezione dalle sovratensioni BLITZDUCTOR XT Ex (i) in circuiti a sicurezza intrinseca devono essere rispettate particolari condizioni d’installazione.
Secondo la norma EN 60079-11; 2007 (VDE 0170-7) occorre distinguere tra circuiti a sicurezza intrinseca e circuiti non a sicurezza intrinseca (punti di connessione, come ad es. morsetti di collegamento) una distanza minima (dimensione filo) di ≥ 50 mm!
Con l’utilizzo dei pannelli divisori Ex-i TW DRC MCM EX è possibile rispettare tale distanza, pur installando gli apparecchi uno vicino all’altro.
Utilizzabile particolarmente in combinazione con il DRC MCM XT per il monitoraggio dello stato dei moduli BXT. (1 pacco = 2 pezzi)

1 Product

Part No. 910697 TW DRC MCM EX

GTIN 4013364123717, Customs tariff No. (EU): 39269097, Gross weight: 31.00 g/PAK, PU: 1.00 PAK

Images

Additional information

Pannello divisorio TW DRC MCM EX
Pannello divisorio Ex(i)
per il rispetto della
distanza minima (distanza di sicurezza) di
almeno 50 mm su parti di collegamento
per circuiti a sicurezza intrinseca e non
in accordo a CEI EN 60079-11
Per guida profilata 7 mm e 35 mm.
Poliamide PA 6.6 blu

Fabbricato: DEHN
Tipo: TW DRC MCM EX
Art.: 910697
o similare.



Technical data

Montaggio su guida profilata 35 mm secondo EN 60715

Product 910697 was added to Notepad.

Go to Notepad

Product 910697 was added to the cart.

Go to Web-Shop
