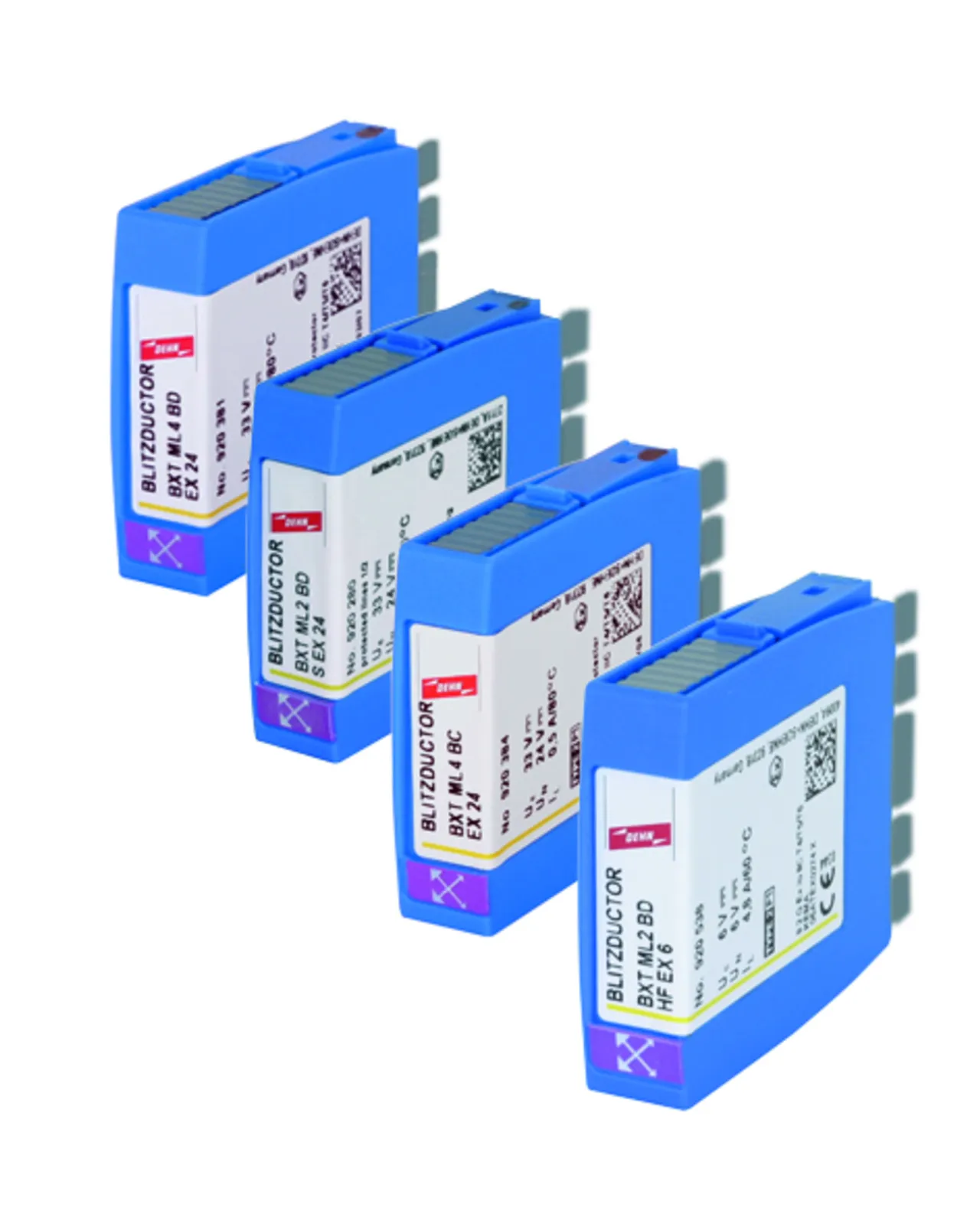

BLITZDUCTOR XT Ex (i) moduli di protezione

Limitatore di sovratensione per circuiti di misura a sicurezza intrinseca e sistemi bus

Elevatissima capacità di scarica per interfacce a 2, 3 o 4 fili
Basso livello di protezione, adatto acnhe per la protezione di utenze finali
Diverse omologazioni: ATEX, IECEx, CSA Hazloc

Scaricatore modulare con modulo di protezione ed elemento base

Sostituzione del modulo semplice e senza sforzo
Tutti i componenti di protezione sono integrati nel modulo di protezione
Disponibili scaricatori con RFID-LifeCheck integrato per la verifica anticipata dello scaricatore

Design funzionale e piacevole dell'apparecchio

Montaggio su guide profilate con messa a terra integrata
Ingombro minimo, 2 coppie di fili su 12 mm di larghezza d'ingombro
Provato contro le vibrazioni e shock meccanico per un sicuro funzionamento

Details

Costruzione a due componenti con elemento base universale e modulo di protezione specifico per l'applicazione.

lorem ipsum — Costruzione a due componenti con elemento base universale e modulo di protezione specifico per l'applicazione.

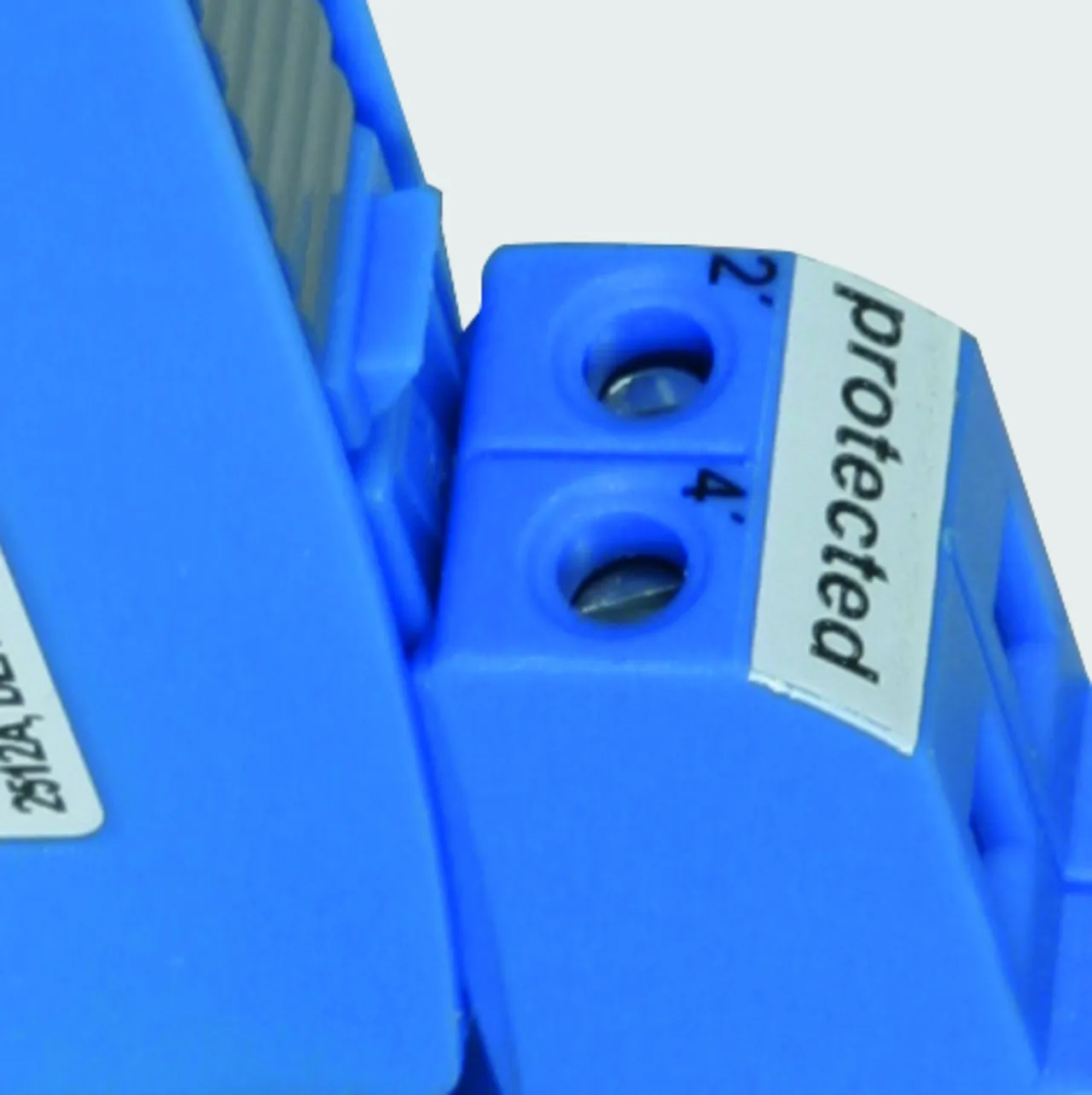

Blocco del modulo protetto da vibrazioni e inversione di polarità.

Limitatore di sovratensione pronto per il cablaggio ITAK EXI BXT 24.

Tutti i componenti di protezione integrati nel modulo a innesto e verifica del LifeCheck.

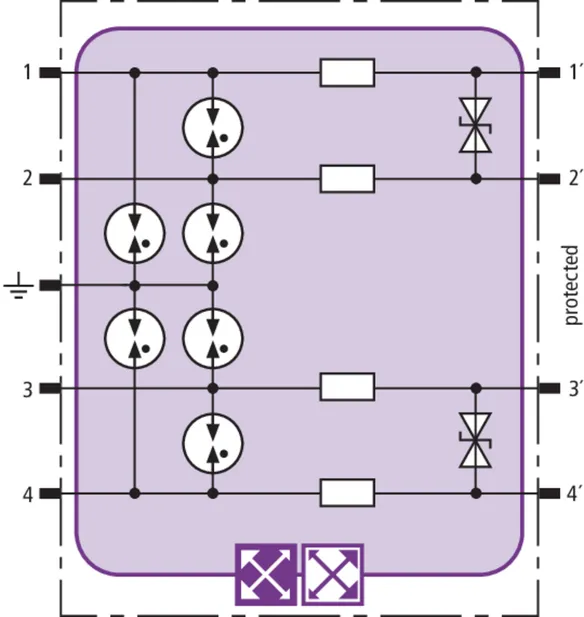

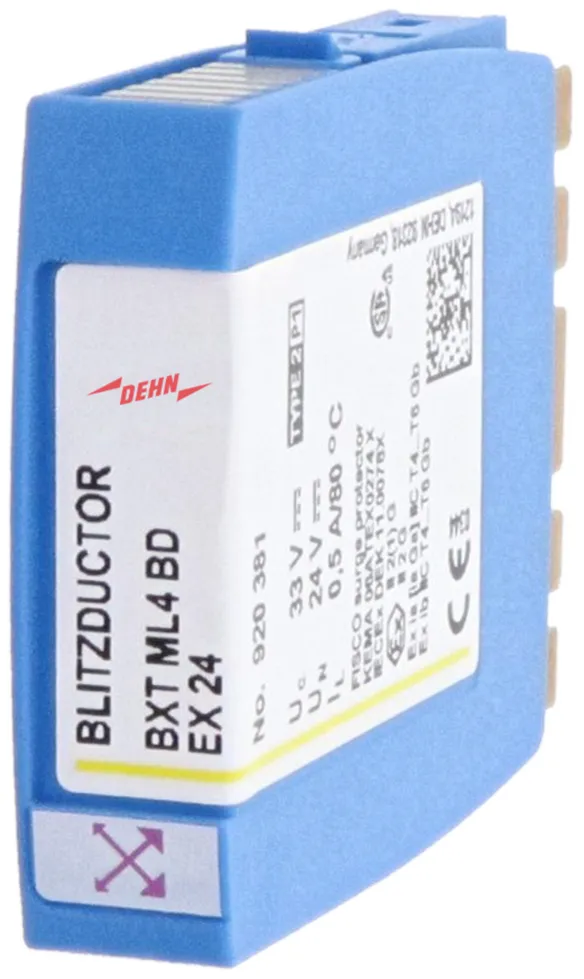

BXT ML4 BD EX 24

Modulo di protezione da sovratensioni con RFID-LifeCheck, esecuzione stretta, per la protezione di 2 coppie di fili di circuiti di misura a sicurezza intrinseca e di sistemi bus, soddisfa i requisiti secondo FISCO, ATEX. Tenuta all'isolamento > 500 V filo-terra.
LifeCheck riconosce estreme sollecitazioni termiche o elettriche in base alle quali si devono sostituire i moduli limitatori. L'indicazione avviene senza contatto diretto con DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920381 BXT ML4 BD EX 24

GTIN 4013364109025, Customs tariff No. (EU): 85363010, Gross weight: 29.90 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Modulo di protezione da sovratensioni BLITZDUCTOR BXT ML4 BD EX 24
Modulo di protezione da sovratensioni Tipo 2 / P1, per la protezione di 2 coppie di fili di circuiti di misura a sicurezza intrinseca e di sistemi bus, soddisfa i requisiti secondo FISCO, ATEX
Con LifeCheck
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4)
Norme di riferimento per le prove IEC 61643-21

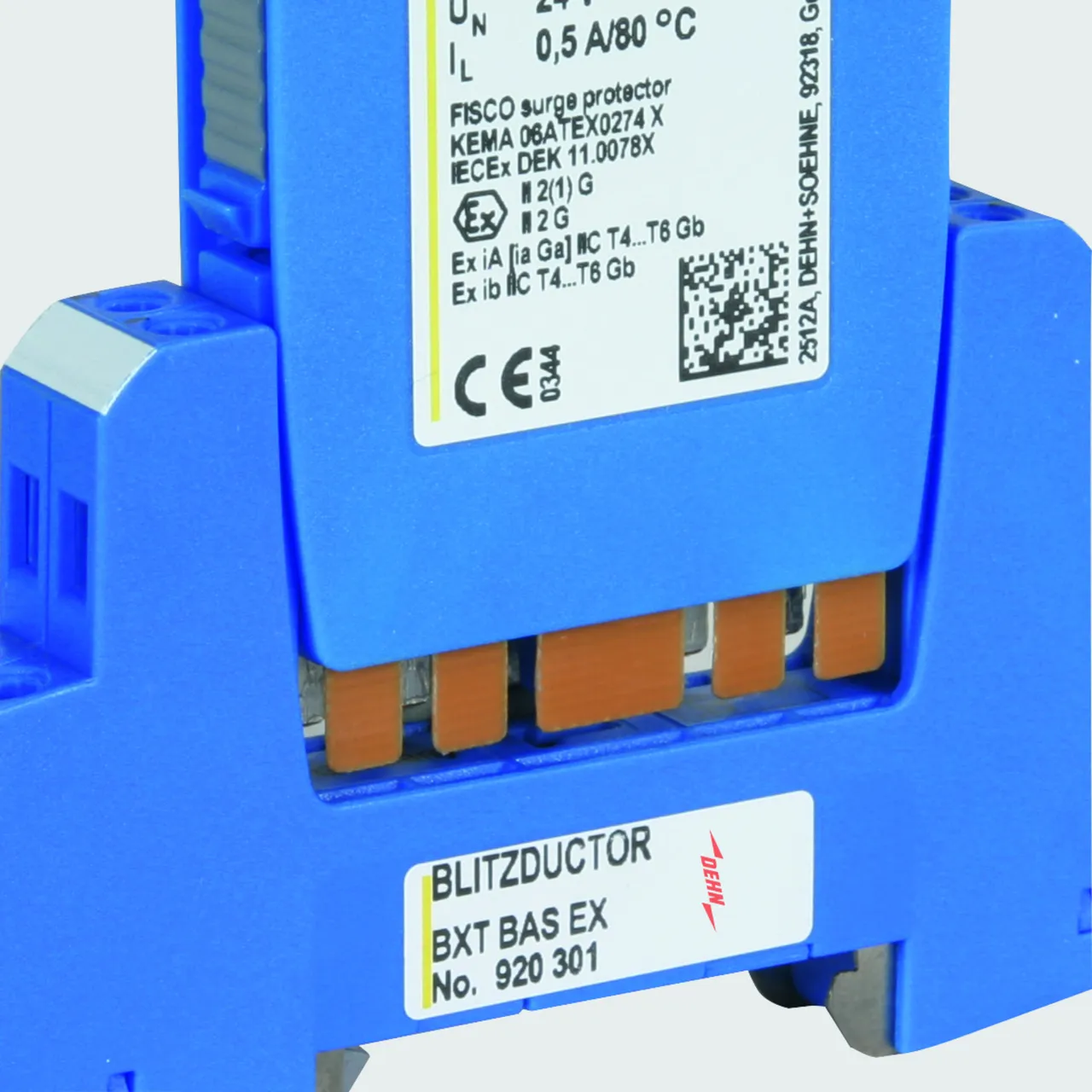

Innestabile in elemento base BXT BAS EX
Tensione max. in ingresso secondo EN 60079-11: 30 V
Corrente max. in ingresso secondo EN 60079-11: 0,5 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA

Fabbricato: DEHN
Tipo: BXT ML4 BD EX 24
Art.: 920381
o similare.

Certificates

Technical data

Classe SPD	T
Tensione massima continuativa DC (U_c )	33 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	4 kA
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Frequenza limite filo-filo (f_G )	7,7 MHz
Omologazioni ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ Dettagli vedasi: www.dehn.it

Classe SPD	T
Controllo dell’SPD	LifeCheck
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_c )	33 V
Tensione massima continuativa AC (U_c )	23 V
Tensione max. in ingresso secondo EN 60079-11 (U_i )	30 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	4 kA
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 52 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1400 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 45 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1100 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	7,7 MHz
Capacità filo-filo (C)	≤ 0,8 nF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base
Messa a terra tramite	elemento base
Materiale involucro	poliamide PA 6.6
Colore	blu
Norma di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Omologazioni ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Omologazioni IECEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Omologazioni IECEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Omologazioni CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Omologazioni CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC n. 2021312304001156
Omologazioni Inmetro	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*⁾ Dettagli vedasi: www.dehn.it

Product 920381 was added to Notepad.

Go to Notepad

Product 920381 was added to the cart.

Go to Web-Shop

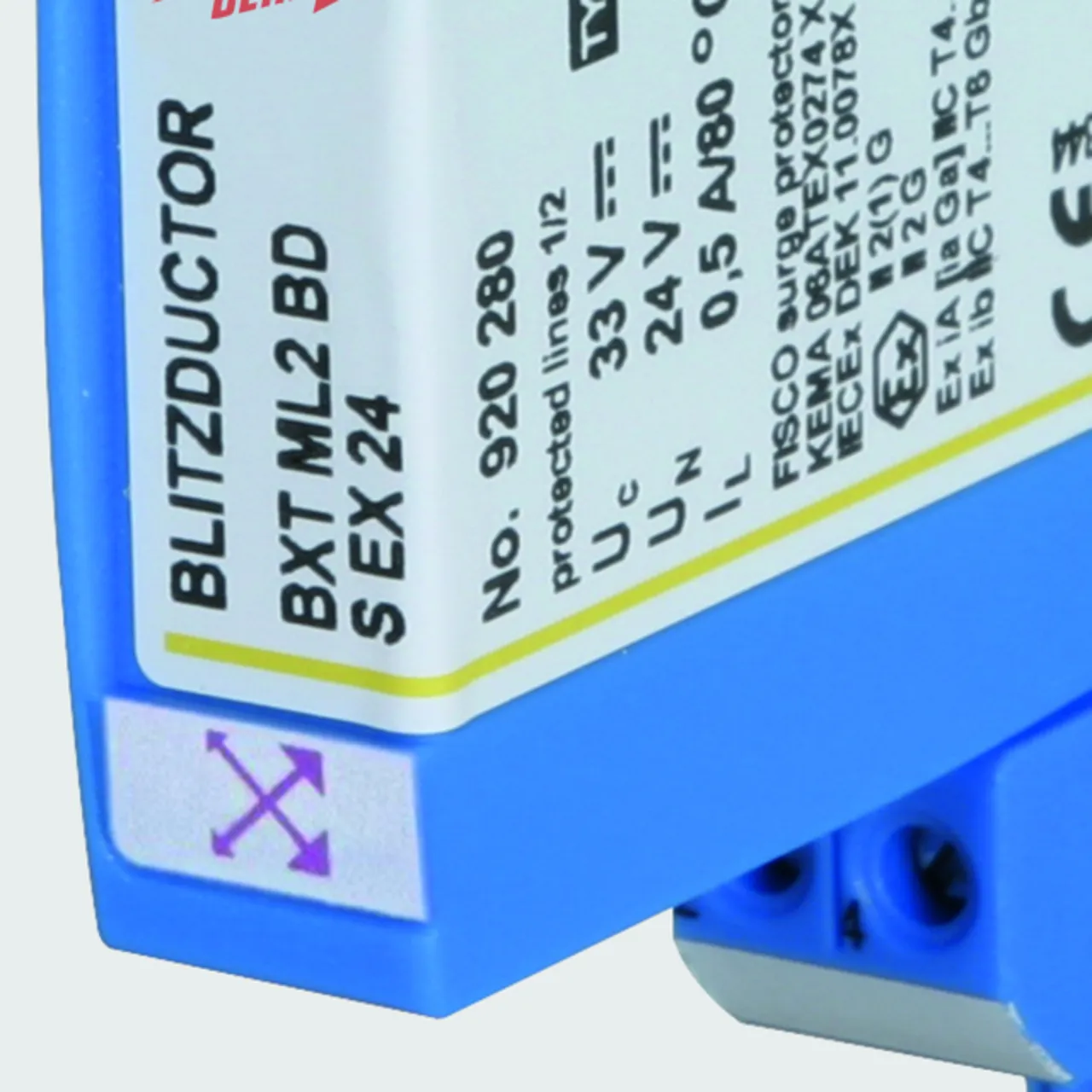

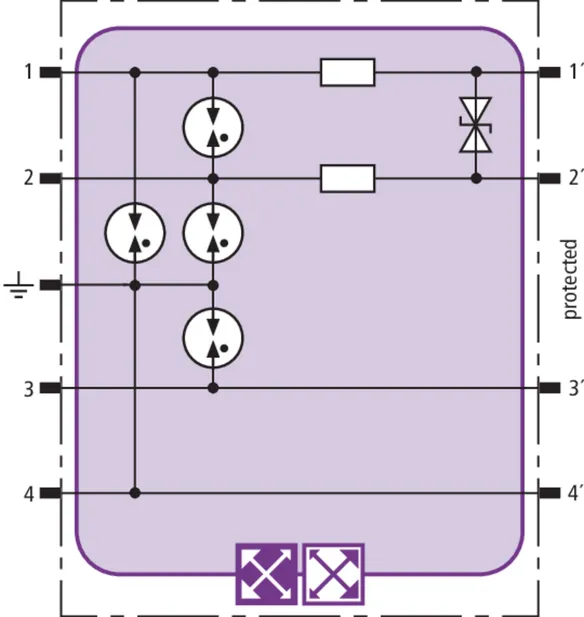

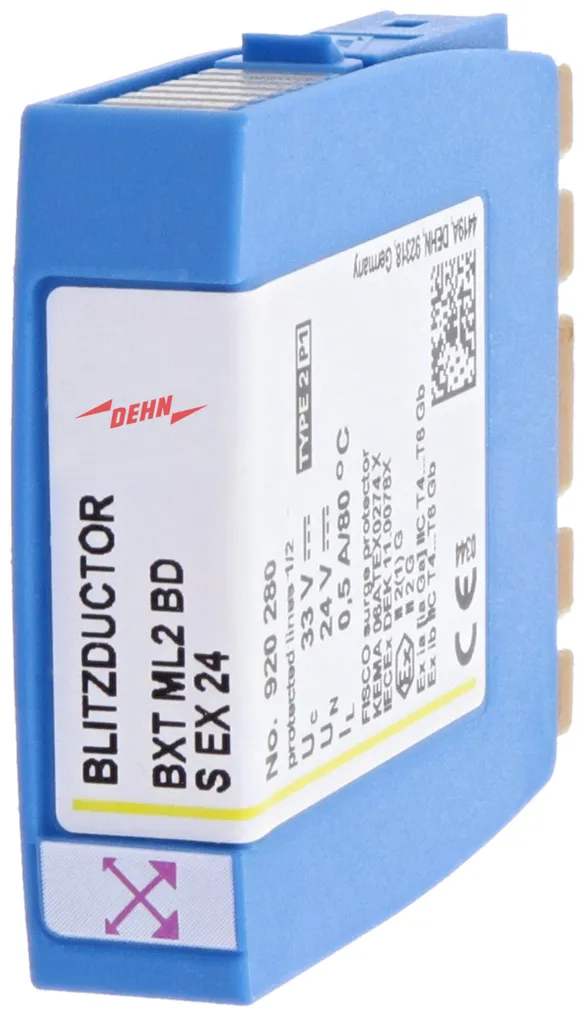

BXT ML2 BD S EX 24

Modulo di protezione da sovratensioni con RFID-LifeCheck, esecuzione stretta, per la protezione di 1 coppia di fili di circuiti di misura a sicurezza intrinseca e di sistemi bus, con possibilità di schernatura diretta o indiretta. Tenuta all'isolamento > 500 V filo-terra.
LifeCheck riconosce estreme sollecitazioni termiche o elettriche secondo le quali si devono sostituire i moduli di protezione. L'indicazione avviene senza contatto diretto con DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920280 BXT ML2 BD S EX 24

GTIN 4013364142138, Customs tariff No. (EU): 85363010, Gross weight: 29.00 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Modulo di protezione da sovratensioni BLITZDUCTOR BXT ML2 BD S EX 24
Modulo di protezione da sovratensioni Tipo 2 / P1, per la protezione di 1 coppia di fili di circuiti di misura a sicurezza intrinseca e di sistemi bus, con possibilità di schernatura diretta o indiretta
Con LifeCheck
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4)
Norme di riferimento per le prove IEC 61643-21
Innestabile in elemento base BXT BAS EX
Tensione max. in ingresso secondo EN 60079-11: 30 V
Corrente max. in ingresso secondo EN 60079-11: 0,5 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA

Fabbricato: DEHN
Tipo: BXT ML2 BD S EX 24
Art.: 920280
o similare.

Certificates

Technical data

Classe SPD	T
Tensione massima continuativa DC (U_c )	33 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	4 kA
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	6 MHz
Omologazioni ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ Dettagli vedasi: www.dehn.it

Classe SPD	T
Controllo dell’SPD	LifeCheck
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_c )	33 V
Tensione massima continuativa AC (U_c )	23,3 V
Tensione max. in ingresso secondo EN 60079-11 (U_i )	30 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	4 kA
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione con I_impD1 (U_P )	≤ 50 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 1300 V
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 52 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1400 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 45 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1100 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	6 MHz
Capacità filo-filo (C)	≤ 1,0 nF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base
Messa a terra tramite	elemento base
Materiale involucro	poliamide PA 6.6
Colore	blu
Norma di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Omologazioni ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Omologazioni ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Omologazioni IECEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Omologazioni IECEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Omologazioni CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Omologazioni CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC n. 2021312304001156
Omologazioni Inmetro	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*⁾ Dettagli vedasi: www.dehn.it

Product 920280 was added to Notepad.

Go to Notepad

Product 920280 was added to the cart.

Go to Web-Shop

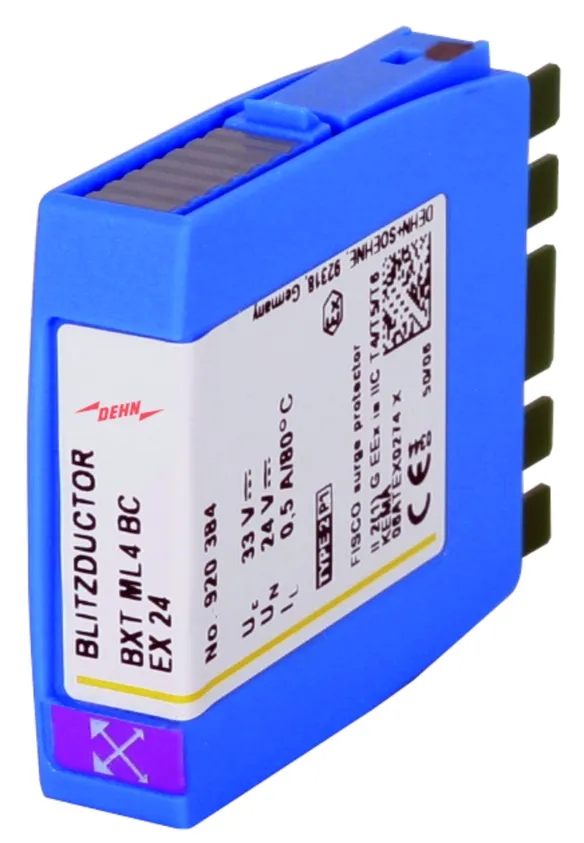

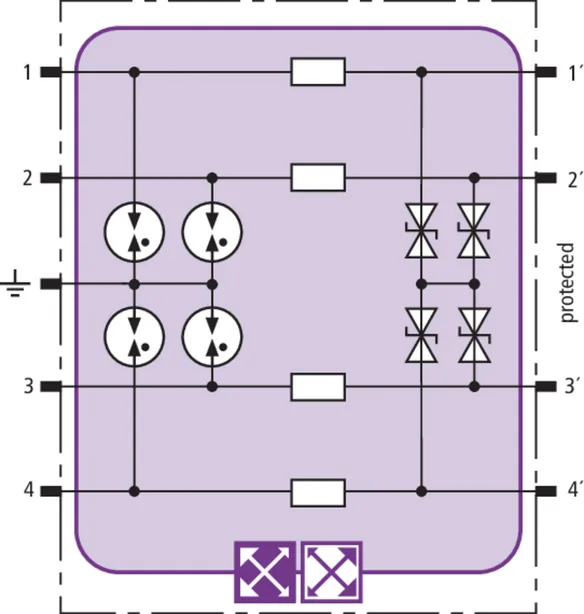

BXT ML4 BC EX 24

Modulo di protezione da sovratensioni con RFID-LifeCheck, esecuzione stretta, per la protezione di 4 fili singoli con separazione galvanica e con potenziale di riferimento comune di circuiti di misura a sicurezza intrinseca, soddisfa i requisiti secondo FISCO, ATEX. Tenuta all'isolamento > 500 V filo-terra.
LifeCheck riconosce estreme sollecitazioni termiche o elettriche che richiedono la sostituzione dei moduli di protezione. L'indicazione avviene senza contatto diretto con DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920384 BXT ML4 BC EX 24

GTIN 4013364109162, Customs tariff No. (EU): 85363010, Gross weight: 28.60 g, PU: 1.00 pz.

Images

Additional information

CAD files

Modulo di protezione da sovratensioni BLITZDUCTOR BXT ML4 BC EX 24
Modulo di protezione da sovratensioni Tipo 2 / P1, per la protezione di 4 fili singoli con separazione galvanica e con potenziale di riferimento comune di circuiti di misura a sicurezza intrinseca, soddisfa i requisiti secondo FISCO, ATEX
Con LifeCheck
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4)
Norme di riferimento per le prove IEC 61643-21
Innestabile in elemento base BXT BAS EX
Tensione max. in ingresso secondo EN 60079-11: 30 V
Corrente max. in ingresso secondo EN 60079-11: 0,5 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA

Fabbricato: DEHN
Tipo: BXT ML4 BC EX 24
Art.: 920384
o similare.

Certificates

Technical data

Classe SPD	T
Tensione massima continuativa DC (U_c )	33 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	4 kA
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Frequenza limite filo-filo (f_G )	6,4 MHz
Omologazioni ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ Dettagli vedasi: www.dehn.it

Classe SPD	T
Controllo dell’SPD	LifeCheck
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_c )	33 V
Tensione massima continuativa AC (U_c )	23,3 V
Tensione max. in ingresso secondo EN 60079-11 (U_i )	30 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	4 kA
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione con I_impD1 (U_P )	≤ 53 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 1300 V
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 55 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1400 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 45 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1100 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	6,4 MHz
Capacità filo-filo (C)	≤ 0,8 nF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base
Messa a terra tramite	elemento base
Materiale involucro	poliamide PA 6.6
Colore	blu
Norma di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Omologazioni ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Omologazioni IECEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Omologazioni IECEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Omologazioni CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Omologazioni CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC n. 2021312304001156
Omologazioni Inmetro	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*⁾ Dettagli vedasi: www.dehn.it

Product 920384 was added to Notepad.

Go to Notepad

Product 920384 was added to the cart.

Go to Web-Shop

BXT ML2 BD HF EX 6

Modulo di protezione da sovratensioni con RFID-LifeCheck, esecuzione stretta, per la protezione di 1 coppia di fili di circuiti di misura a sicurezza intrinseca e di sistemi bus RS485. Tenuta all'isolamento > 500 V filo-terra.
LifeCheck riconosce estreme sollecitazioni termiche o elettriche che richiedono la sostituzione dei moduli di protezione. L'indicazione avviene senza contatto diretto con DEHNrecord LC / SCM / MCM.

1 Product

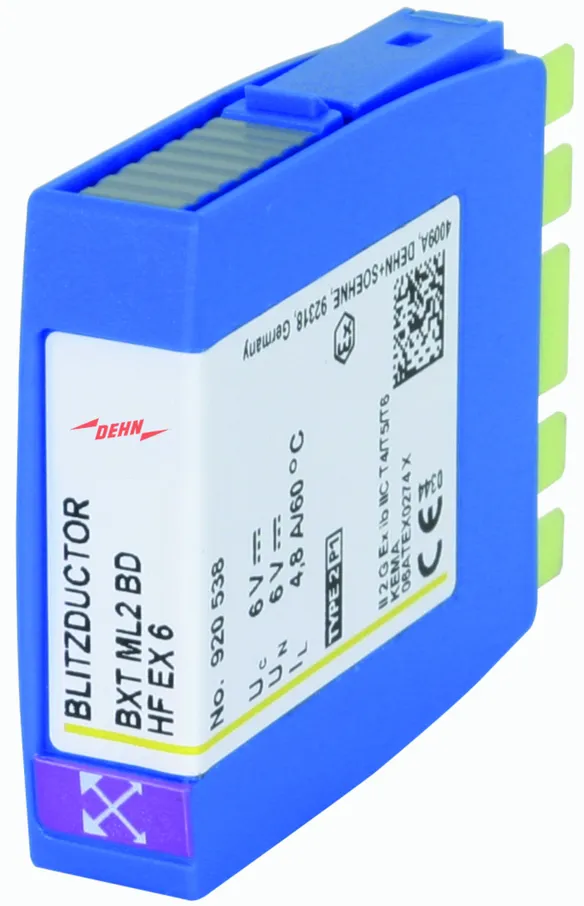

Part No. 920538 BXT ML2 BD HF EX 6

GTIN 4013364125285, Customs tariff No. (EU): 85363010, Gross weight: 27.20 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Modulo di protezione da sovratensioni BLITZDUCTOR BXT ML2 BD HF EX 6
Modulo di protezione da sovratensioni Tipo 2 / P1, per la protezione di 1 coppia di fili di circuiti di misura a sicurezza intrinseca e di sistemi bus RS485
Con LifeCheck
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4)
Norme di riferimento per le prove IEC 61643-21
Innestabile in elemento base BXT BAS EX
Tensione max. in ingresso secondo EN 60079-11: 4,2 V
Corrente max. in ingresso secondo EN 60079-11: 4,8 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA

Fabbricato: DEHN
Tipo: BXT ML2 BD HF EX 6
Art.: 920538
o similare.

Certificates

Technical data

Classe SPD	T
Tensione massima continuativa DC (U_c )	6 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	4,8 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	100 MHz
Omologazioni ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ Dettagli vedi: www.dehn.it

Classe SPD	T
Controllo dell’SPD	LifeCheck
Tensione nominale (U_N )	6 V
Tensione massima continuativa DC (U_c )	6 V
Tensione massima continuativa AC (U_c )	4,2 V
Tensione max. in ingresso secondo EN 60079-11 (U_i )	4,2 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	4,8 A
Tensione max. in ingresso secondo EN 60079 (senza modulo di protezione solo fino a 60°C) (I_i )	4,8 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-filo (I_n )	300 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 35 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1800 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 20 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1400 V
Frequenza limite filo-filo (f_G )	100 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 20 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base
Messa a terra tramite	elemento base
Materiale involucro	poliamide PA 6.6
Colore	blu
Norma di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Omologazioni ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Omologazioni IECEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Omologazioni IECEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Omologazioni CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Omologazioni CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC n. 2021312304001156
Omologazioni Inmetro	TÜV 17.0697 X: Ex ib IIC T6 ... T4 Gb
*⁾ Dettagli vedi: www.dehn.it

Product 920538 was added to Notepad.

Go to Notepad

Product 920538 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

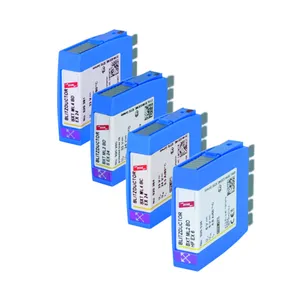

BLITZDUCTOR XT Ex (i) moduli di protezione

Details
