DEHNgate – limitatore per connessione coassiale

Scaricatori universali per corrente da fulmine e combinati
Capacità di scarica molto elevata per sistemi coassiali
Livello di protezione basso, adatto anche per la protezione di utenze finali
Materiali di contatto estremamente durevoli

Details

Limitatore di sovratensioni per impianti satellitari e a banda larga.

lorem ipsum — Limitatore di sovratensioni per impianti satellitari e a banda larga.

La tecnologia lambda/4 che non richiede manutenzione, per la protezione di applicazioni ad alta fequenza (ad es. l'LTE)

Limitatore per connessione coassiale con scaricatore a gas sostituibile.

DGA BNC VC

Limitatore di sovratensione in costruzione stretta con connettori femmina BNC.
Adatto per il montaggio su guida profilata per la protezione di sistemi video e telecamere di TV a circuito chiuso. A seconda del tipo con messa a terra diretta (VCD) oppure indiretta (VCID) dello schermo, per evitare la formazione di spire di ronzio.

2 Products

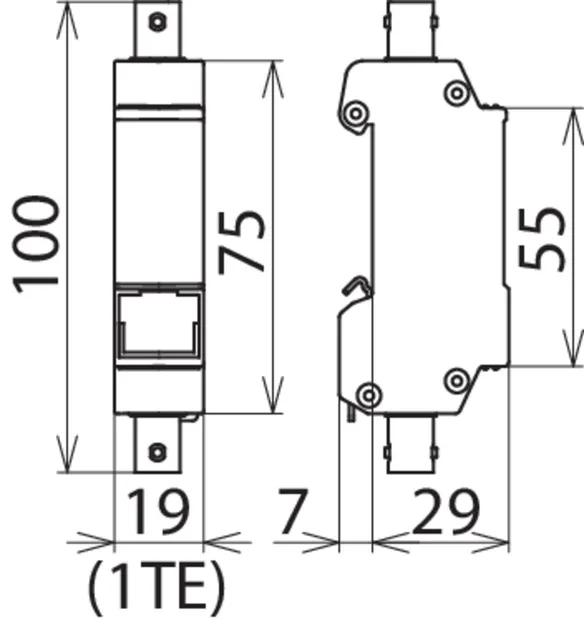

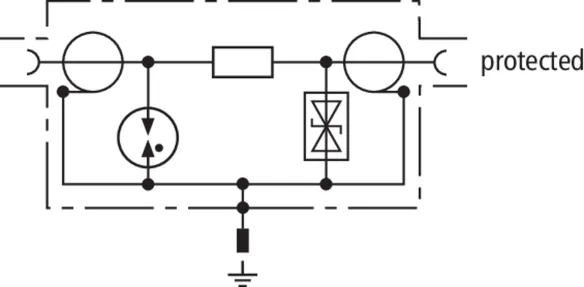

Part No. 909710 DGA BNC VCD

GTIN 4013364118942, Customs tariff No. (EU): 85366910, Gross weight: 126.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

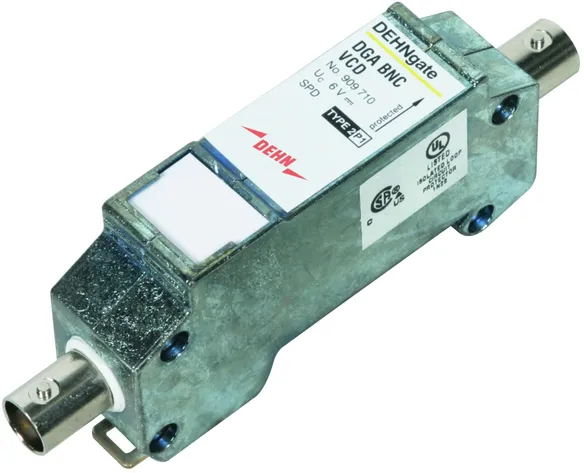

Limitatore di sovratensione con connettore femmina BNC DEHNgate DGA BNC VCD
Limitatore di sovratensione Tipo 2 / P1,
DEHngate, norme di riferimento per le prove IEC 61643-21
per la protezione di sistemi video
o sistemi computer Arcnet
con connettore femmina coassiale BNC.
Con messa a terra sempre diretta dello schermo.
Tensione massima continuativa DC: 6,4 V
D1 Corrente impulsiva di fulmine (10/350 µs): 1 kA
Campo di frequenza: 0-300 MHz

Fabbricato: DEHN
Tipo: DGA BNC VCD
Art.: 909710
o similare.

Certificates

Technical data

Classe SPD	T
Tensione massima continuativa DC (U_C )	6,4 V
Corrente nominale (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-schermo (I_n )	5 kA
Campo di frequenza	0-300 MHz
Collegamenti ingresso / uscita	connettore femmina BNC / connettore femmina BNC
Omologazioni	CSA, UL

Classe SPD	T
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	6,4 V
Corrente nominale (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) schermo-PG (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-schermo (I_n )	5 kA
Livello di protezione filo-schermo con I_nC2 (U_P )	≤ 35 V
Livello di protezione filo-schermo con 1 kV/µs C3 (U_P )	≤ 13 V
Campo di frequenza	0-300 MHz
Attenuazione tipica con 160 MHz	≤ 0,4 dB
Attenuazione tipica con 300 MHz	≤ 3 dB
Attenuazione del flusso di ritorno con 130 MHz	≥ 20 dB
Attenuazione del flusso di ritorno con 300 MHz	≥ 8 dB
Resistenza d'onda (Z)	50 Ohm
Impedenza longitudinale	4,7 Ohm
Capacità filo-schermo (C)	≤ 25 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 10
Montaggio su	guida profilata 35 mm secondo EN 60715
Collegamenti ingresso / uscita	connettore femmina BNC / connettore femmina BNC
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	zama
Colore	lucido
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL

Product 909710 was added to Notepad.

Go to Notepad

Product 909710 was added to the cart.

Go to Web-Shop

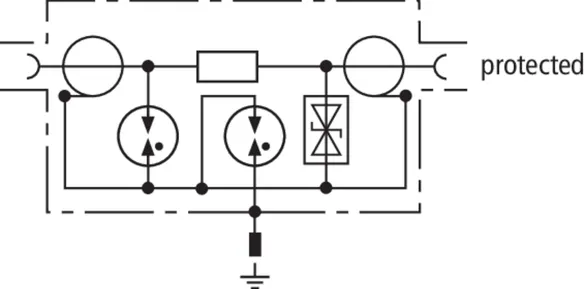

Part No. 909711 DGA BNC VCID

GTIN 4013364118980, Customs tariff No. (EU): 85366910, Gross weight: 127.50 g, PU: 1.00 pz.

Images

Additional information

CAD files

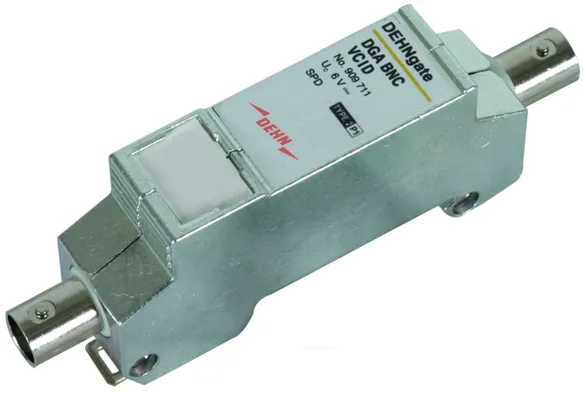

Limitatore di sovratensione con connettore femmina BNC DEHNgate DGA BNC VCD
Limitatore di sovratensione Tipo 2 / P1,
DEHngate, norme di riferimento per le prove IEC 61643-21
per la protezione di sistemi video
o sistemi computer Arcnet
con connettore femmina coassiale BNC.
Con messa a terra sempre indiretta dello schermo
per evitare la formazione di spire di ronzio.
Tensione massima continuativa DC: 6,4 V
D1 Corrente impulsiva di fulmine (10/350 µs): 1 kA
Campo di frequenza: 0-300 MHz

Fabbricato: DEHN
Tipo: DGA BNC VCID
Art.: 909711
o similare.

Certificates

Technical data

Classe SPD	T
Tensione massima continuativa DC (U_C )	6,4 V
Corrente nominale (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-schermo (I_n )	5 kA
Campo di frequenza	0-300 MHz
Collegamenti ingresso / uscita	connettore femmina BNC / connettore femmina BNC
Omologazioni	CSA, UL

Classe SPD	T
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	6,4 V
Corrente nominale (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) schermo-PG (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-schermo (I_n )	5 kA
Livello di protezione filo-schermo con I_nC2 (U_P )	≤ 35 V
Livello di protezione schermo-PG con I_nC2 (U_P )	≤ 650 V
Livello di protezione filo-schermo con 1 kV/µs C3 (U_P )	≤ 13 V
Livello di protezione schermo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Campo di frequenza	0-300 MHz
Attenuazione tipica con 160 MHz	≤ 0,4 dB
Attenuazione tipica con 300 MHz	≤ 3 dB
Attenuazione del flusso di ritorno con 130 MHz	≥ 20 dB
Attenuazione del flusso di ritorno con 300 MHz	≥ 10 dB
Resistenza d'onda (Z)	50 Ohm
Impedenza longitudinale	4,7 Ohm
Capacità filo-schermo (C)	≤ 25 pF
Capacità schermo-PG (C)	≤ 20 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 10
Montaggio su	guida profilata 35 mm secondo EN 60715
Collegamenti ingresso / uscita	connettore femmina BNC / connettore femmina BNC
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	zama
Colore	lucido
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL

Product 909711 was added to Notepad.

Go to Notepad

Product 909711 was added to the cart.

Go to Web-Shop

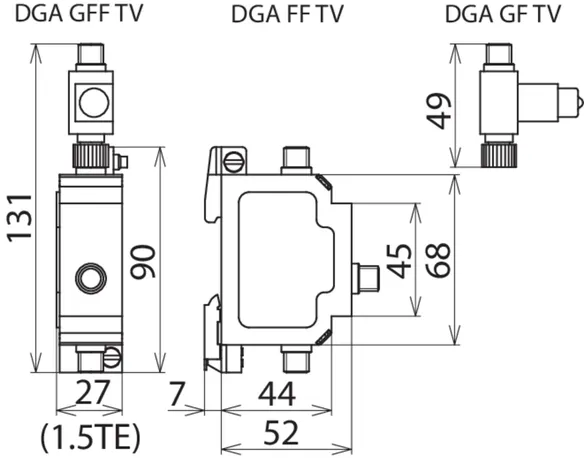

DGA TV

DGA ... TV sono limitatori adatti per alimentazioni remote con connettori "F" per impianti satellitari ed a banda larga a 75 Ohm. Gli scaricatori sono conformi alle richieste per la schermatura in classe A secondo EN 50083-2. Adatti per l'installazione con risparmio di spazio nelle più comuni applicazioni TV e SAT sono disponibili le esecuzioni di scaricatore per corrente di fulmine come anche limitatore di sovratensione oppure scaricatore combinato con integrata presa per misure per le prove nell'impianto.

3 Products

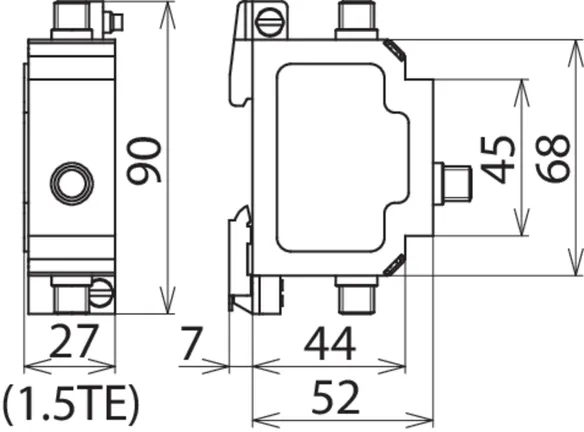

Part No. 909703 DGA FF TV

GTIN 4013364085664, Customs tariff No. (EU): 85363010, Gross weight: 233.00 g, PU: 1.00 pz.

Images

Additional information

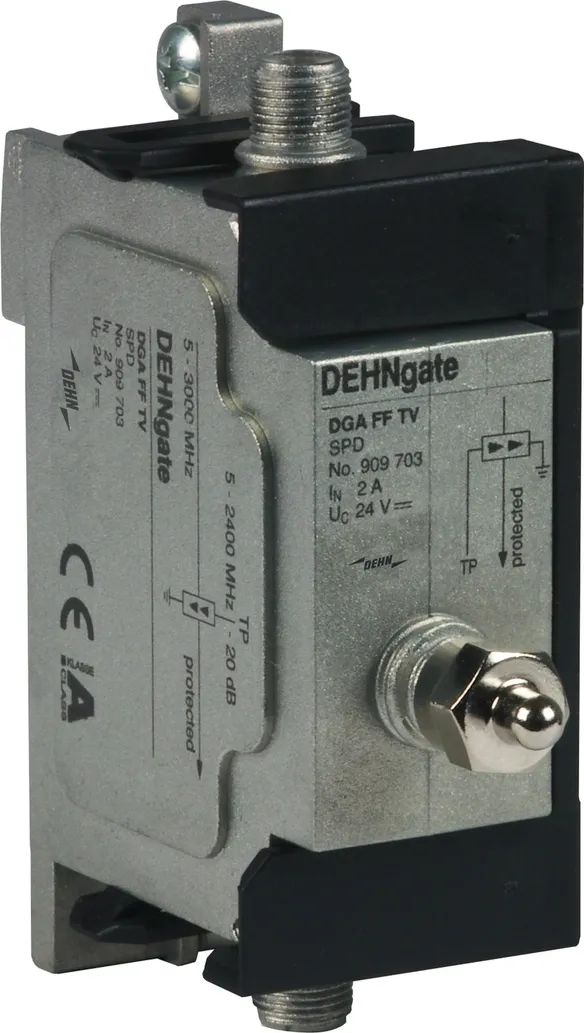

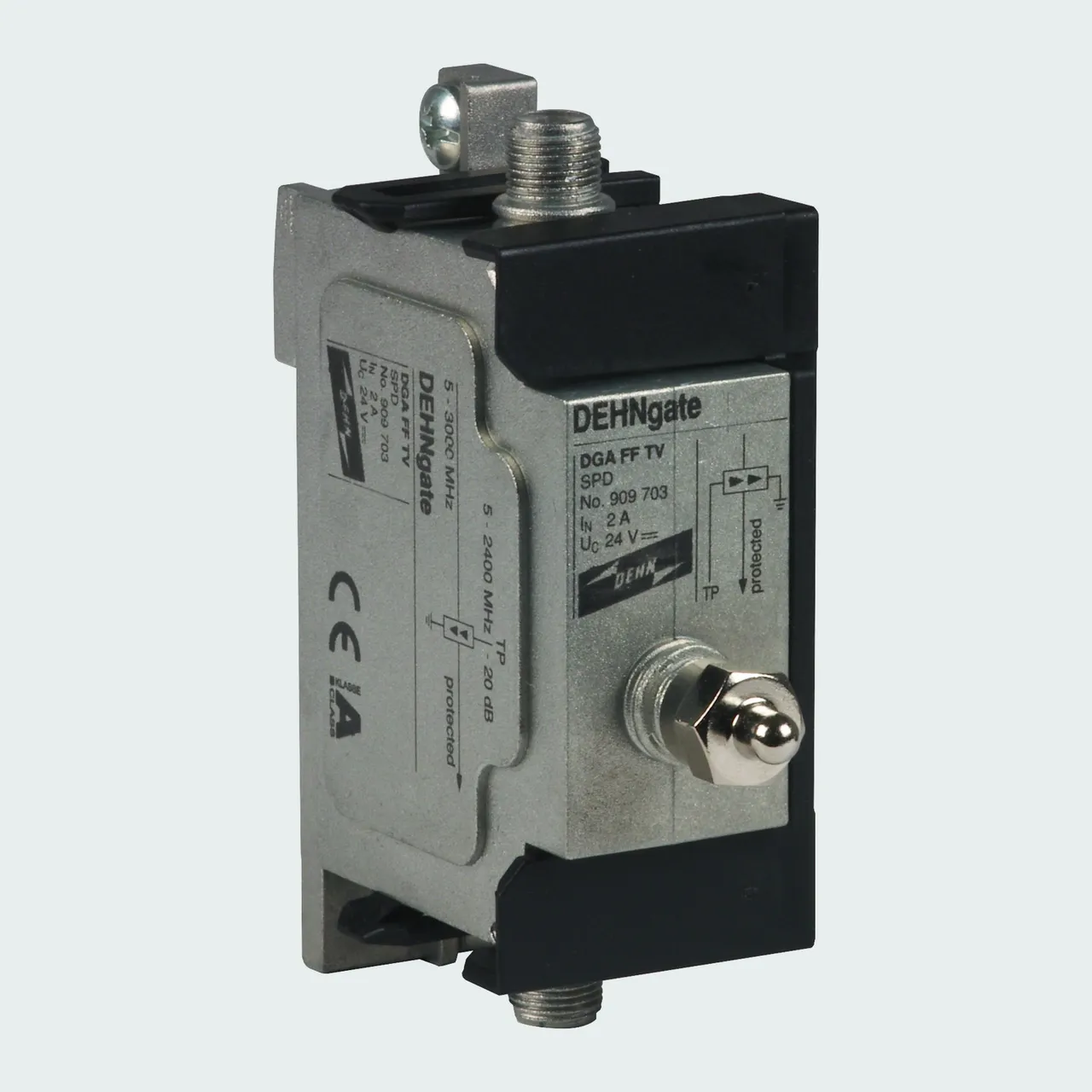

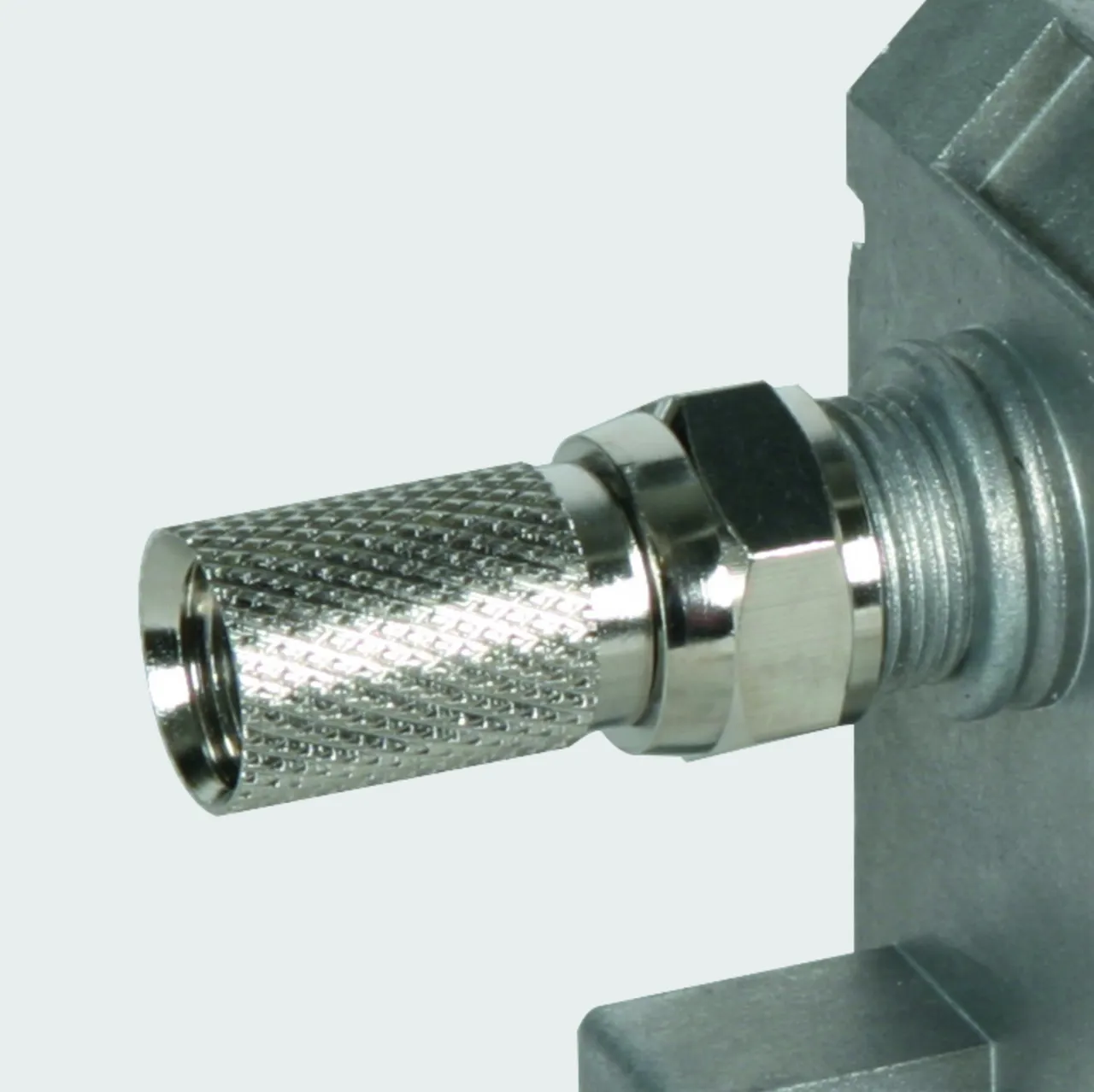

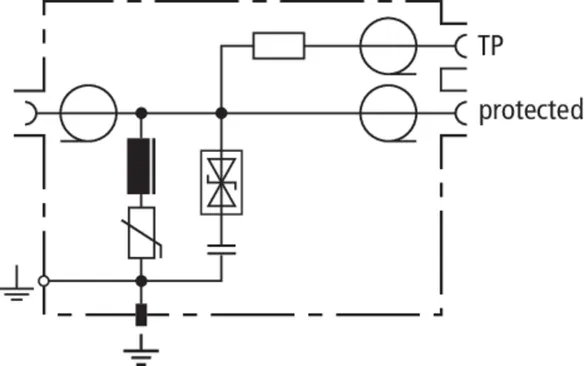

Scaricatore combinato DEHNgate DGA FF TV
Scaricatore combinato Tipo 3 / P1,
DEHNgate con uscita di prova / misurazione integrata per
sistemi coassiali 75 Ohm per televisione e satellitari
norme di riferimento per le prove IEC 61643-21.
Coordinamento energetico ai limitatori
di corrente di fulmine DGA GF TV, adatto per alimentazioni remote. Compresi
gli adattatori per il montaggio a parete e due
connettori F. Prodotto classe A.

Tensione massima continuativa DC: 24 V
D1 Corrente impulsiva di fulmine (10/350 µs): 0,2 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 1,5 kA
Campo di frequenza: DC / 5-3000 MHz

Fabbricato: DEHN
Tipo: DGA FF TV
Art.: 909703
o similare.

Certificates

Technical data

Classe SPD	{
Tensione massima continuativa DC (U_C )	24 V
Corrente nominale (I_L )	2 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	0,2 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	1,5 kA
Campo di frequenza	DC / 5-3000 MHz
Collegamenti ingresso / uscita	connettore femmina F / connettore maschio F

Classe SPD	{
Tensione massima continuativa DC (U_C )	24 V
Corrente nominale (I_L )	2 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	0,2 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	1,5 kA
Livello di protezione con I_impD1 (U_P )	≤ 230 V
Livello di protezione con I_nC2 (U_P )	≤ 300 V
Livello di protezione con 1 kV/µs C3 (U_P )	≤ 60 V
Campo di frequenza	DC / 5-3000 MHz
Attenuazione tipica 5-862 MHz	1,2 dB
Attenuazione tipica 862-2400 MHz	1,4 dB
Attenuazione tipica 2400-3000 MHz	2 dB
Attenuazione del flusso di ritorno	≥ 14 dB
Attenuazione del flusso di ritorno (47-2400 MHz)	≥ 18 dB (-1,5 dB/ ottava)
Attenuazione del flusso di ritorno presa di misura (5-47 MHz)	≥ 18 dB
Attenuazione di collegamento alla presa di misure	20 dB
Attenuazione dello schermo 5-300 MHz	≥ 85 dB
Attenuazione dello schermo 300-470 MHz	≥ 80 dB
Attenuazione dello schermo 470-1000 MHz	≥ 75 dB
Attenuazione dello schermo 1000-2400 MHz	≥ 55 dB
Resistenza d'onda (Z)	75 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (con conduttori collegati)	IP 30
Montaggio su	guida profilata 35 mm secondo EN 60715 oppure a parete
Collegamenti ingresso / uscita	connettore femmina F / connettore maschio F
Messa a terra tramite	guida profilata oppure blocco di connessione
Materiale involucro	metallo
Colore	lucido
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21
Accessori	2 connettori F

Product 909703 was added to Notepad.

Go to Notepad

Product 909703 was added to the cart.

Go to Web-Shop

Part No. 909704 DGA GF TV

GTIN 4013364105690, Customs tariff No. (EU): 85363010, Gross weight: 85.50 g, PU: 1.00 pz.

Images

Additional information

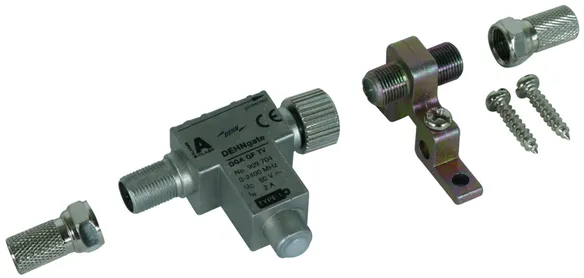

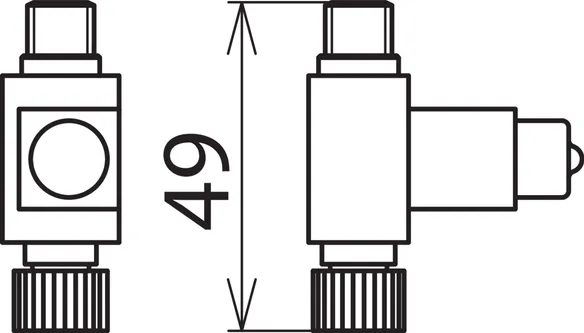

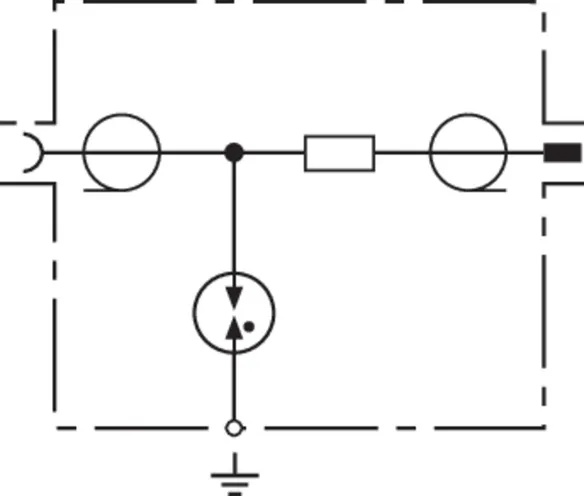

Scaricatore di corrente di fulmine DEHNgate DGA FF TV
Scaricatore di corrente di fulmine Tipo 1
DEHNgate per sistemi coassiali 75 Ohm
per televisione e satellitari
norme di riferimento per le prove IEC 61643-21.
Coordinamento energetico ai limitatori
di sovratensione DGA FF TV,
adatto per alimentazioni remote, messa a terra tramite
mrsettiera di terra. Compresa
morsettiera di terra e due
connettori F. Prodotto classe A.

Tensione massima continuativa DC: 60 V
D1 Corrente impulsiva di fulmine (10/350 µs): 2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Campo di frequenza: 0-2400 MHz

Fabbricato: DEHN
Tipo: DGA GF TV
Art.: 909704
o similare.

Certificates

Technical data

Classe SPD	H
Tensione massima continuativa DC (U_C )	60 V
Corrente nominale (I_L )	2 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Campo di frequenza	0-2400 MHz
Collegamenti ingresso / uscita	connettore femmina F / connettore maschio F

Classe SPD	H
Tensione massima continuativa DC (U_C )	60 V
Corrente nominale (I_L )	2 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Livello di protezione con I_impD1 (U_P )	≤ 700 V
Livello di protezione con I_nC2 (U_P )	≤ 700 V
Livello di protezione con 1 kV/µs C3 (U_P )	≤ 600 V
Campo di frequenza	0-2400 MHz
Attenuazione tipica	0,5 dB
Attenuazione del flusso di ritorno	≥ 18 dB (-1,5 dB/ ottava)
Attenuazione dello schermo 5-300 MHz	≥ 85 dB
Attenuazione dello schermo 300-470 MHz	≥ 80 dB
Attenuazione dello schermo 470-1000 MHz	≥ 75 dB
Attenuazione dello schermo 1000-2400 MHz	≥ 55 dB
Resistenza d'onda (Z)	75 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (con conduttori collegati)	IP 30
Montaggio su	blocco di connessione a terra
Collegamenti ingresso / uscita	connettore femmina F / connettore maschio F
Messa a terra tramite	blocco di connessione a terra con morsetto a vite
Materiale involucro	metallo
Colore	lucido
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21
Accessori	blocco di connessione a terra e 2 connettori F

Product 909704 was added to Notepad.

Go to Notepad

Product 909704 was added to the cart.

Go to Web-Shop

Part No. 909705 DGA GFF TV

GTIN 4013364105706, Customs tariff No. (EU): 85363010, Gross weight: 282.70 g, PU: 1.00 pz.

Images

Additional information

CAD files

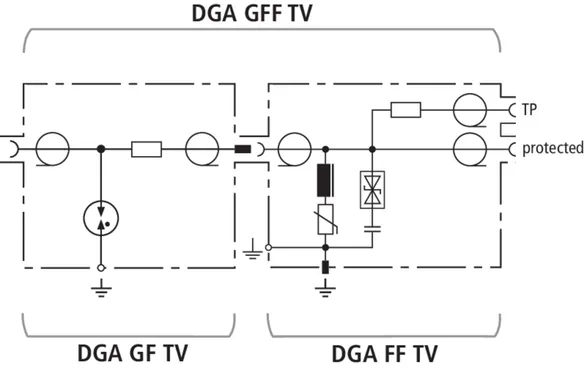

Scaricatore combinato DEHNgate DGA GFF TV
Scaricatore combinato Tipo 1 / P1,
DEHNgate con uscita di prova / misurazione integrata per
sistemi coassiali 75 Ohm per televisione e satellitari
provato secondo CEI EN 61643-21
e coordinato energeticamente secondo
IEC 61643-22. Adatto per alimentazioni remote. Compresi
gli adattatori per il montaggio a parete e due
connettori F. Prodotto classe A.

Tensione massima continuativa DC: 24 V
D1 Corrente impulsiva di fulmine (10/350 µs): 2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Campo di frequenza: DC / 5-2400 MHz

Fabbricato: DEHN
Tipo: DGA GFF TV
Art.: 909705
o similare.

Certificates

Technical data

Classe SPD	H{
Tensione massima continuativa DC (U_C )	24 V
Corrente nominale (I_L )	2 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Campo di frequenza	DC / 5-2400 MHz
Collegamenti ingresso / uscita	connettore femmina F / connettore maschio F

Classe SPD	H{
Tensione massima continuativa DC (U_C )	24 V
Corrente nominale (I_L )	2 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Livello di protezione con I_impD1 (U_P )	≤ 230 V
Livello di protezione con I_nC2 (U_P )	≤ 300 V
Livello di protezione con 1 kV/µs C3 (U_P )	≤ 60 V
Campo di frequenza	DC / 5-2400 MHz
Attenuazione tipica 5-862 MHz	1,7 dB
Attenuazione tipica 862-2400 MHz	1,9 dB
Attenuazione del flusso di ritorno (5-8 MHz)	≥ 10 dB
Attenuazione del flusso di ritorno (8-47 MHz)	≥ 14 dB
Attenuazione del flusso di ritorno (47-2400 MHz)	≥ 18 dB (-1,5 dB/ ottava)
Attenuazione del flusso di ritorno presa di misura (5-47 MHz)	≥ 18 dB
Attenuazione di collegamento alla presa di misure	20 dB
Attenuazione dello schermo 5-300 MHz	≥ 85 dB
Attenuazione dello schermo 300-470 MHz	≥ 80 dB
Attenuazione dello schermo 470-1000 MHz	≥ 75 dB
Attenuazione dello schermo 1000-2400 MHz	≥ 55 dB
Resistenza d'onda (Z)	75 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (con conduttori collegati)	IP 30
Montaggio su	guida profilata 35 mm secondo EN 60715 oppure a parete
Collegamenti ingresso / uscita	connettore femmina F / connettore maschio F
Messa a terra tramite	guida profilata oppure blocco di connessione
Materiale involucro	metallo
Colore	lucido
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21
Accessori	2 connettori F

Product 909705 was added to Notepad.

Go to Notepad

Product 909705 was added to the cart.

Go to Web-Shop

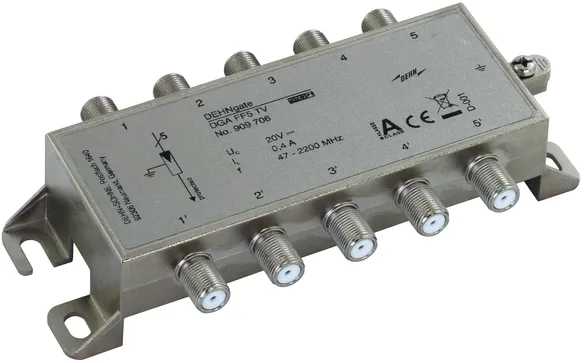

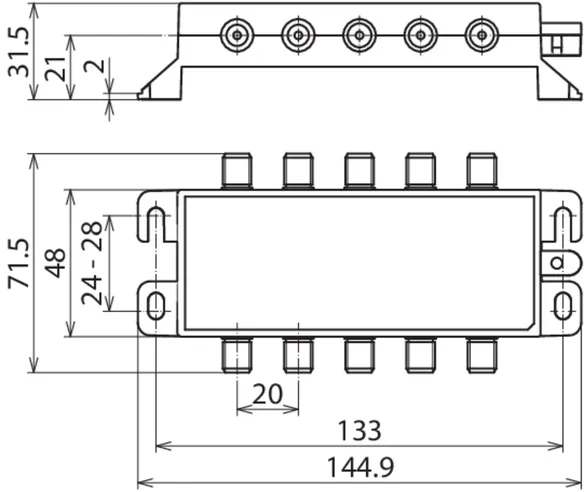

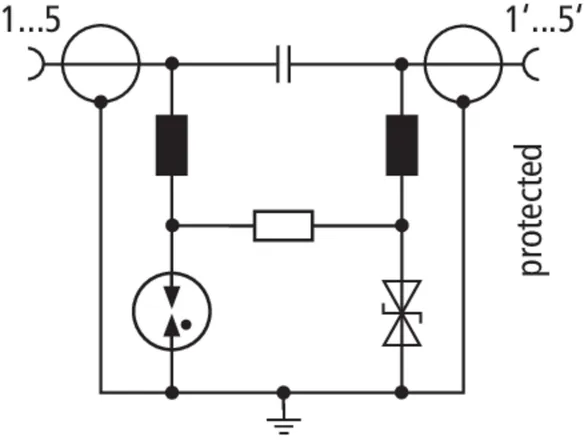

DGA FF5 TV

Limitatore di sovratensione a 5 moduli per sistemi d’antenna 75 Ohm. Forma costruttiva speciale per distributori d’antenna satellitari e commutatori multipli. Il limitatore corrisponde ai requisiti di schermatura della classe A secondo EN 50083-2.
Compresi nella fornitura sono il materiale di fissaggio e il cavo PA.

1 Product

Part No. 909706 DGA FF5 TV

GTIN 4013364362437, Customs tariff No. (EU): 85363010, Gross weight: 284.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNgate DGA FF5 TV
Limitatore di sovratensione Tipo 2 / P1
DEHNgate a cinque canali per
sistemi coassiali TV e SAT 75 Ohm,
provato secondo CEI EN 61643-21
Accessori per il montaggio per l’equipotenzialità esterna sull'involucro
Prodotto classe A
Tensione massima continuativa DC: 20 V
D1 Corrente impulsiva di fulmine (10/350 µs): 0,5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Campo di frequenza: 47-2200 MHz

Fabbricato: DEHN
Tipo: DGA FF5 TV
Art.: 909706
o similare.

Certificates

Technical data

Classe SPD	T
Tensione massima continuativa DC (U_C )	20 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	0,5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Campo di frequenza	47-2200 MHz
Collegamenti ingresso / uscita	connettore femmina F / connettore femmina F

Classe SPD	T
Tensione massima continuativa DC (U_C )	20 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	0,5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Livello di protezione con I_nC2 (U_P )	≤ 500 V
Livello di protezione con 1 kV/µs C3 (U_P )	≤ 120 V
Campo di frequenza	47-2200 MHz
Attenuazione di inserzione 5-2200 MHz tip.	≤ 1 dB
Attenuazione di inserzione 5-2200 MHz tip.	≤ 3 dB
Attenuazione di paradiafonia 5-2400 MHz tip.	≥ 40 dB
Resistenza d'onda (Z)	75 Ohm
Temperatura d'esercizio (T_U )	-25 °C ... +55 °C
Grado di protezione	IP 40
Montaggio	montaggio a parete
Collegamenti ingresso / uscita	connettore femmina F / connettore femmina F
Messa a terra tramite	involucro
Materiale involucro	metallo
Colore	argento
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21
Accessori	viti di fissaggio, tassello, cavo PA

Product 909706 was added to Notepad.

Go to Notepad

Product 909706 was added to the cart.

Go to Web-Shop

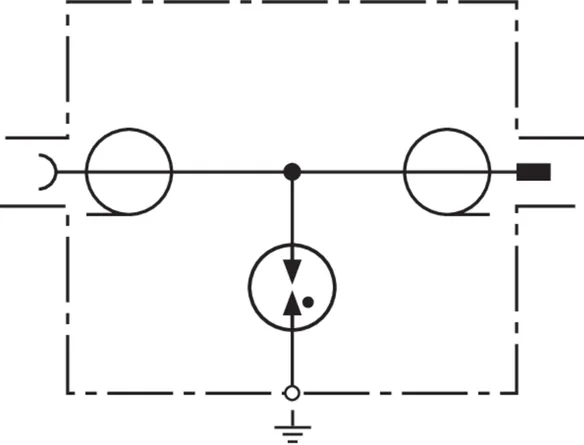

DGA G

Limitatore di sovratensione con scaricatore a gas integrato, adatto anche in sistemi con alimentazione remota. Particolarmente indicato in campi d'applicazione Wireless per interfacce di apparecchi e antenne con connessione coassiale. Disponibile con connettori SMA, BNC oppure N per il montaggio passante.

3 Products

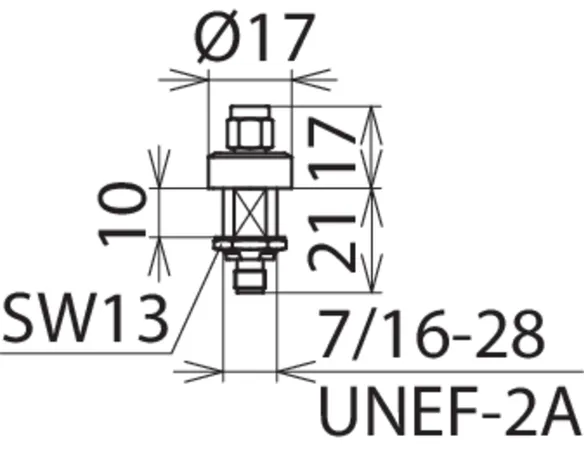

Part No. 929039 DGA G SMA

GTIN 4013364135185, Customs tariff No. (EU): 85366910, Gross weight: 24.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

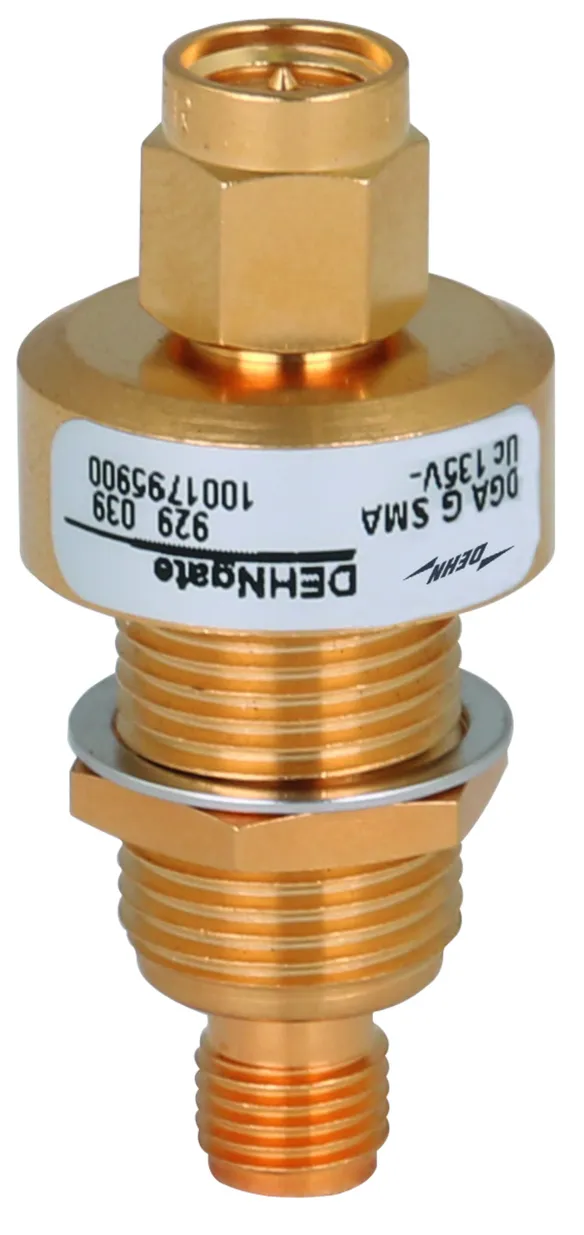

Limitatore di sovratensione DEHNgate DGA G SMA
Limitatore di sovratensione Tipo 2
DEHNgate, per sistemi
coassiali di antenna 50 Ohm,
provato secondo CEI EN 61643-21.
Adatto per alimentazione remota, messa a terra
tramite passante, con scaricatore a gas
coassiale integrato in modo fisso.
Tensione massima continuativa DC: 135 V
D1 Corrente impulsiva di fulmine (10/350 µs): 1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 5 kA
Campo di frequenza: 0-5,8 GHz

Fabbricato: DEHN
Tipo: DGA G SMA
Art.: 929039
o similare.

Certificates

Technical data

Classe SPD	B
Tensione massima continuativa DC (U_C )	135 V
Corrente nominale (I_L )	2 A
Potenza di trasmissione max	60 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Campo di frequenza	0-5,8 GHz
Collegamento	connettore femmina SMA / connettore maschio SMA

Classe SPD	B
Tensione massima continuativa DC (U_C )	135 V
Corrente nominale (I_L )	2 A
Potenza di trasmissione max	60 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Livello di protezione con I_nC2 (U_P )	≤ 700 V
Campo di frequenza	0-5,8 GHz
Attenuazione tipica	≤ 0,2 dB
Attenuazione del flusso di ritorno (DC - 3 GHz)	≥ 20 dB
Attenuazione del flusso di ritorno (3-5,8 GHz)	≥ 18 dB
Resistenza d'onda (Z)	50 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +85 °C
Grado di protezione (con conduttori collegati)	IP 65
Collegamento	connettore femmina SMA / connettore maschio SMA
Messa a terra tramite	passante Ø11,2 mm
Materiale involucro	ottone, dorato
Colore	oro
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21

Product 929039 was added to Notepad.

Go to Notepad

Product 929039 was added to the cart.

Go to Web-Shop

Part No. 929042 DGA G BNC

GTIN 4013364091030, Customs tariff No. (EU): 85366910, Gross weight: 39.20 g, PU: 1.00 pz.

Images

Additional information

CAD files

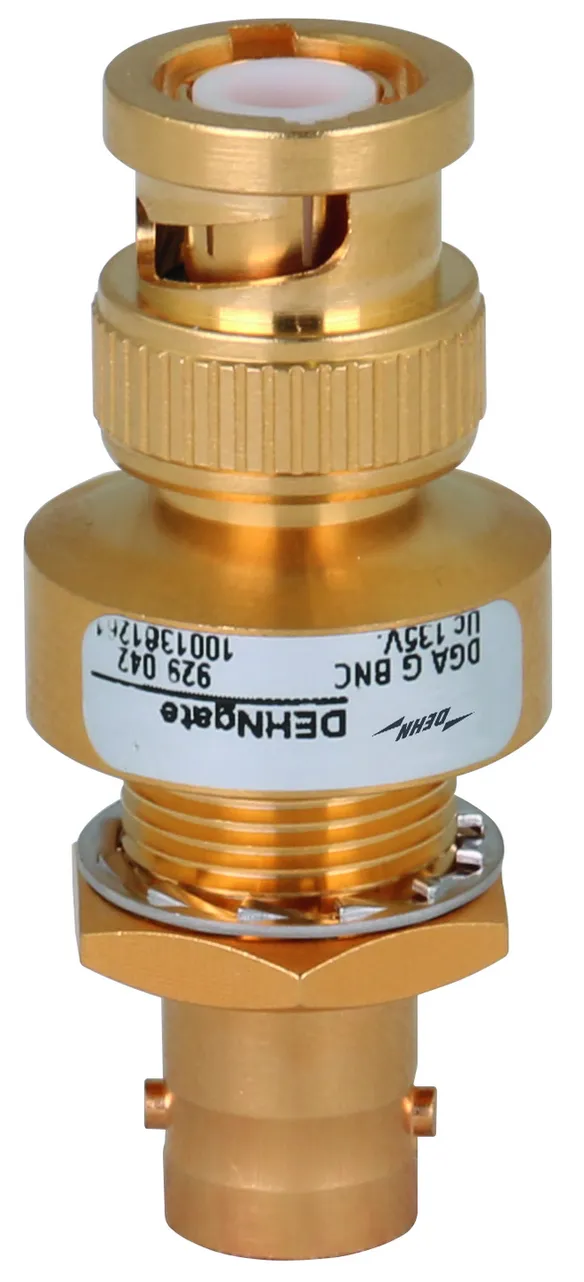

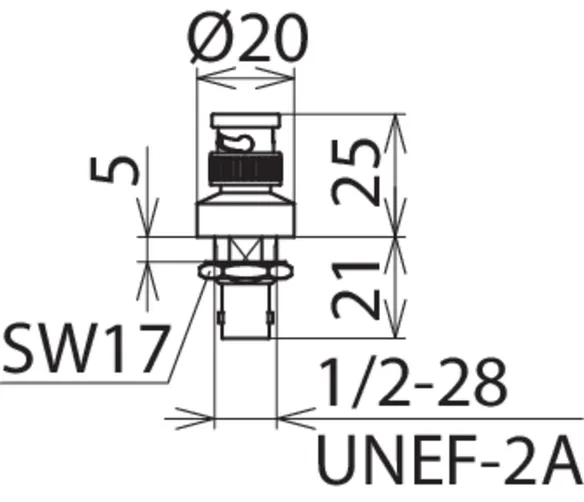

Limitatore di sovratensione DEHNgate DGA G BNC
Limitatore di sovratensione Tipo 2
DEHNgate, per sistemi
coassiali di antenna 50 Ohm,
provato secondo CEI EN 61643-21.
Adatto per alimentazione remota, messa a terra
tramite passante, con scaricatore a gas
coassiale integrato in modo fisso.
Tensione massima continuativa DC: 135 V
D1 Corrente impulsiva di fulmine (10/350 µs): 1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 5 kA
Campo di frequenza: 0-4 GHz

Fabbricato: DEHN
Tipo: DGA G BNC
Art.: 929042
o similare.

Certificates

Technical data

Classe SPD	B
Tensione massima continuativa DC (U_C )	135 V
Corrente nominale (I_L )	3,5 A
Potenza di trasmissione max	25 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Campo di frequenza	0-4 GHz
Collegamento	connettore femmina BNC / connettore maschio BNC

Classe SPD	B
Tensione massima continuativa DC (U_C )	135 V
Corrente nominale (I_L )	3,5 A
Potenza di trasmissione max	25 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Livello di protezione con I_nC2 (U_P )	≤ 650 V
Campo di frequenza	0-4 GHz
Attenuazione tipica	≤ 0,2 dB
Attenuazione del flusso di ritorno (DC - 3 GHz)	≥ 20 dB
Attenuazione del flusso di ritorno (3-4 GHz)	≥ 20 dB
Resistenza d'onda (Z)	50 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +85 °C
Grado di protezione (con conduttori collegati)	IP 20
Collegamento	connettore femmina BNC / connettore maschio BNC
Messa a terra tramite	passante Ø12,9 mm
Materiale involucro	ottone, dorato
Colore	oro
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21

Product 929042 was added to Notepad.

Go to Notepad

Product 929042 was added to the cart.

Go to Web-Shop

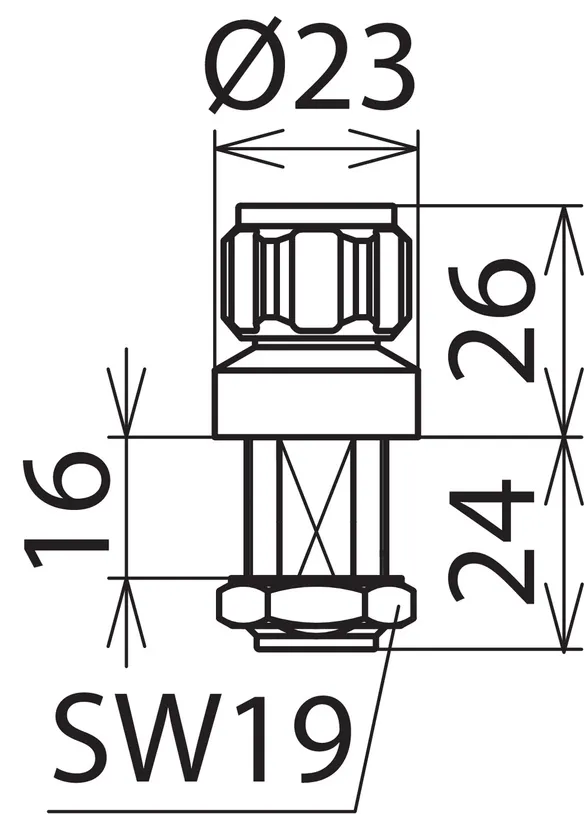

Part No. 929044 DGA G N

GTIN 4013364091054, Customs tariff No. (EU): 85366910, Gross weight: 86.30 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

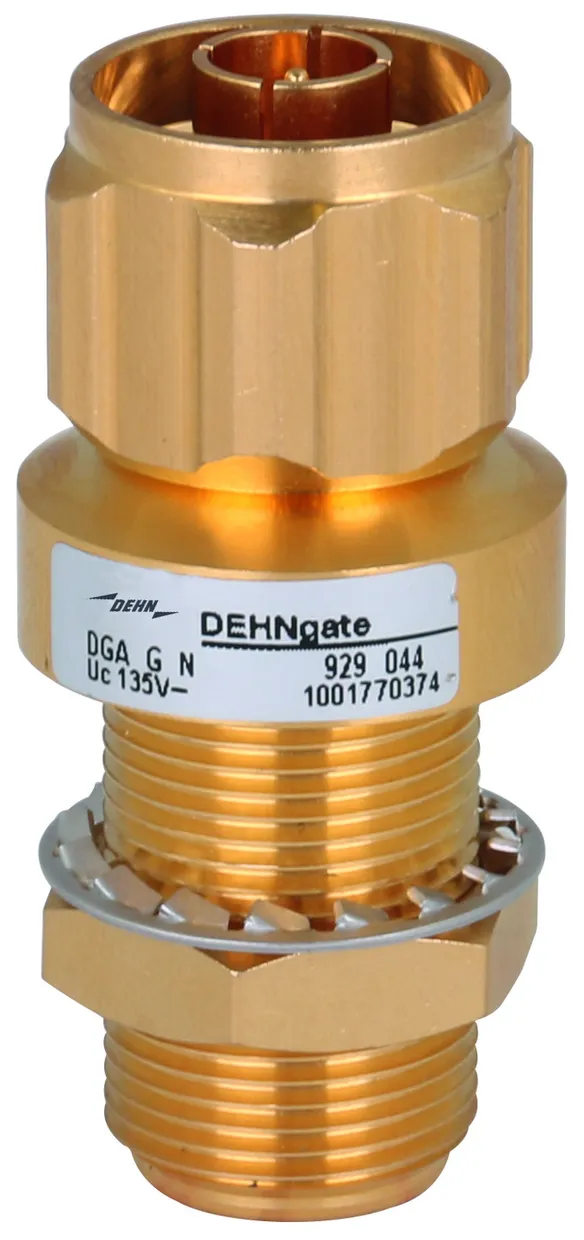

Limitatore di sovratensione DEHNgate DGA G N
Limitatore di sovratensione Tipo 2
DEHNgate, per sistemi
coassiali di antenna 50 Ohm,
provato secondo CEI EN 61643-21.
Adatto per alimentazione remota, messa a terra
tramite passante, con scaricatore a gas
coassiale integrato in modo fisso.
Tensione massima continuativa DC: 135 V
D1 Corrente impulsiva di fulmine (10/350 µs): 1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 5 kA
Campo di frequenza: 0-5,8 GHz

Fabbricato: DEHN
Tipo: DGA G N
Art.: 929044
o similare.

Certificates

Technical data

Classe SPD	B
Tensione massima continuativa DC (U_C )	135 V
Corrente nominale (I_L )	6 A
Potenza di trasmissione max	60 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Campo di frequenza	0-5,8 GHz
Collegamento	connettore femmina N / connettore maschio N

Classe SPD	B
Tensione massima continuativa DC (U_C )	135 V
Corrente nominale (I_L )	6 A
Potenza di trasmissione max	60 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Livello di protezione con I_nC2 (U_P )	≤ 650 V
Campo di frequenza	0-5,8 GHz
Attenuazione tipica	≤ 0,2 dB
Attenuazione del flusso di ritorno (DC - 5,6 GHz)	≥ 20 dB
Attenuazione del flusso di ritorno (5,6-5,8 GHz)	≥ 18,5 dB
Resistenza d'onda (Z)	50 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +85 °C
Grado di protezione (con conduttori collegati)	IP 65
Collegamento	connettore femmina N / connettore maschio N
Messa a terra tramite	Passante Ø16,2 mm
Materiale involucro	ottone, dorato
Colore	oro
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21

Product 929044 was added to Notepad.

Go to Notepad

Product 929044 was added to the cart.

Go to Web-Shop

DGA AG

Scaricatore adatto anche in sistemi con alimentazione remota con scaricatore a gas sostituibile. Eccellente comportamento HF a lunga durata per la minima asportazione di materiale dei contatti durante la scarica dovuta alla grande superficie di contatto dello scaricatore a gas.

2 Products

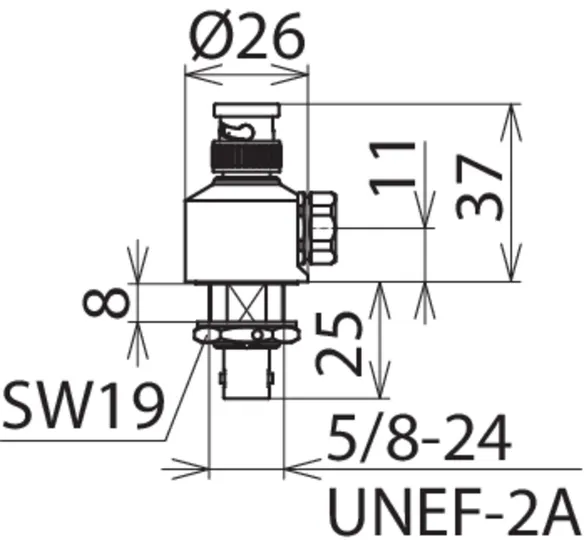

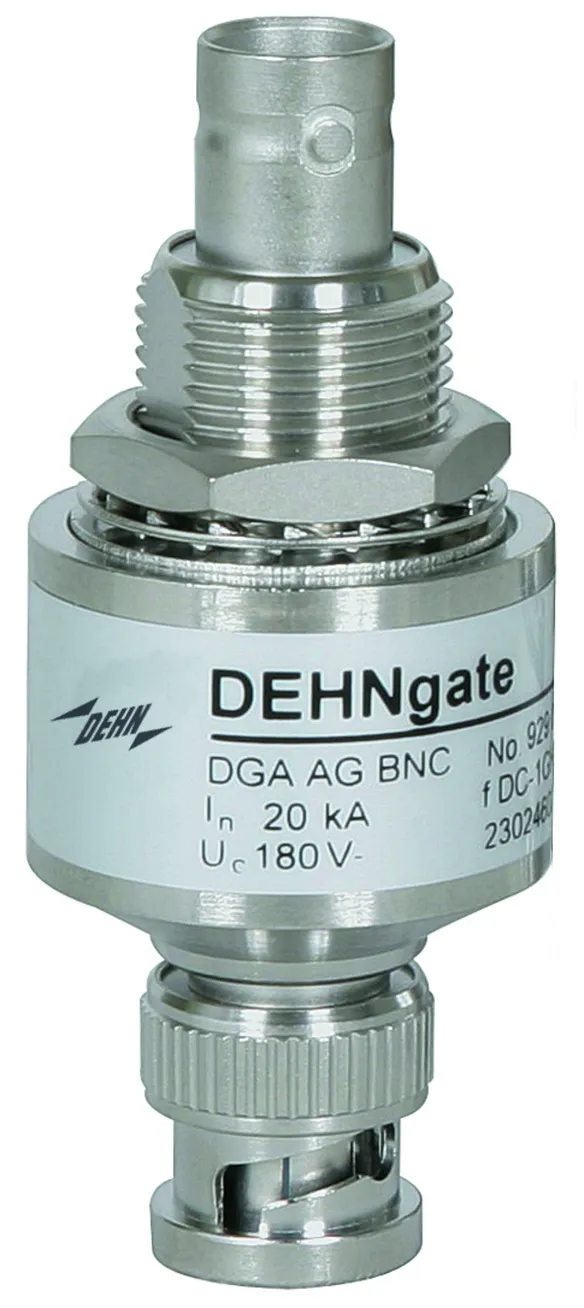

Part No. 929043 DGA AG BNC

GTIN 4013364091047, Customs tariff No. (EU): 85366910, Gross weight: 89.60 g, PU: 1.00 pz.

Images

Additional information

Scaricatore per corrente di fulmine DEHNgate DGA AG BNC
Scaricatore per corrente di fulmine Tipo 1
DEHNgate per sistemi
coassiali di antenna 50 Ohm,
provato secondo CEI EN 61643-21.
Adatto per alimentazione remota, messa a terra
tramite passante, adatto per la guida per
scaricatore a gas sostituibile.

Tensione massima continuativa DC: 180 V
D1 Corrente impulsiva di fulmine (10/350 µs): 5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 20 kA
Campo di frequenza: 0-1 GHz

Fabbricato: DEHN
Tipo: DGA AG BNC
Art.: 929043
o similare.

Certificates

Technical data

Classe SPD	A
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale (I_L )	3,5 A
Potenza di trasmissione max	150 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Campo di frequenza	0-1 GHz
Collegamento	connettore femmina BNC / connettore maschio BNC

Classe SPD	A
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale (I_L )	3,5 A
Potenza di trasmissione max	150 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Livello di protezione con I_nC2 (U_P )	≤ 850 V
Campo di frequenza	0-1 GHz
Attenuazione tipica	< 0,1 dB
Attenuazione del flusso di ritorno	≥ 19 dB
Resistenza d'onda (Z)	50 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +85 °C
Grado di protezione	IP 20
Collegamento	connettore femmina BNC / connettore maschio BNC
Messa a terra tramite	passante Ø 16,1 mm
Materiale involucro	ottone, superficie affinata con 3 metalli
Colore	lucido
Scaricatore a gas sostituibile	si
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21

Product 929043 was added to Notepad.

Go to Notepad

Product 929043 was added to the cart.

Go to Web-Shop

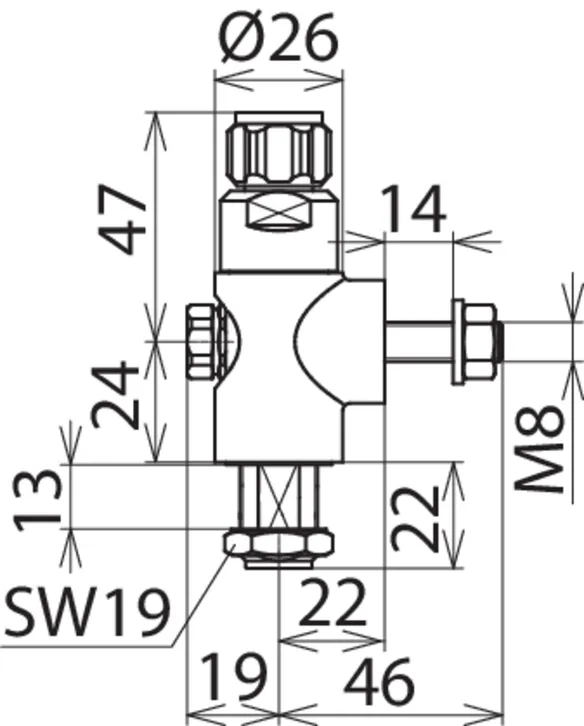

Part No. 929045 DGA AG N

GTIN 4013364091061, Customs tariff No. (EU): 85366910, Gross weight: 266.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

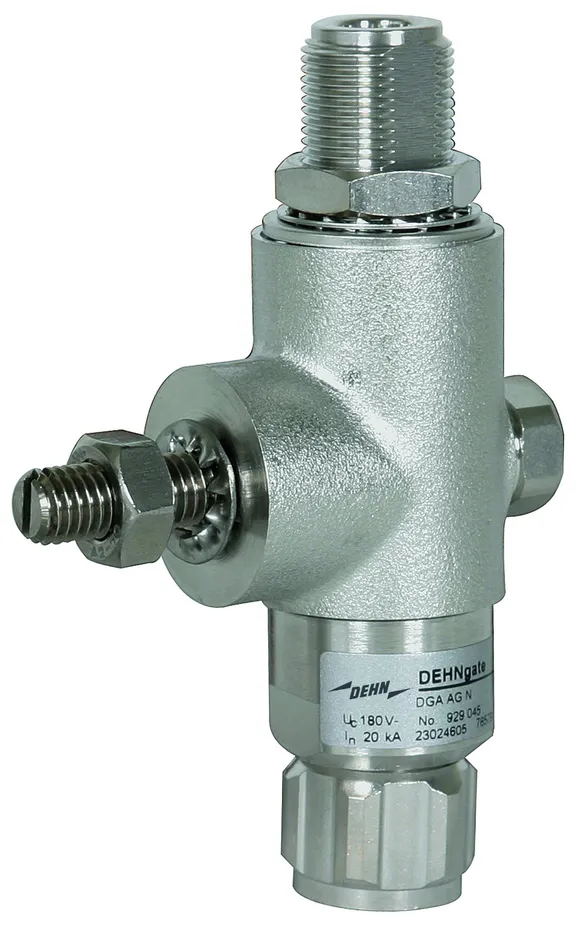

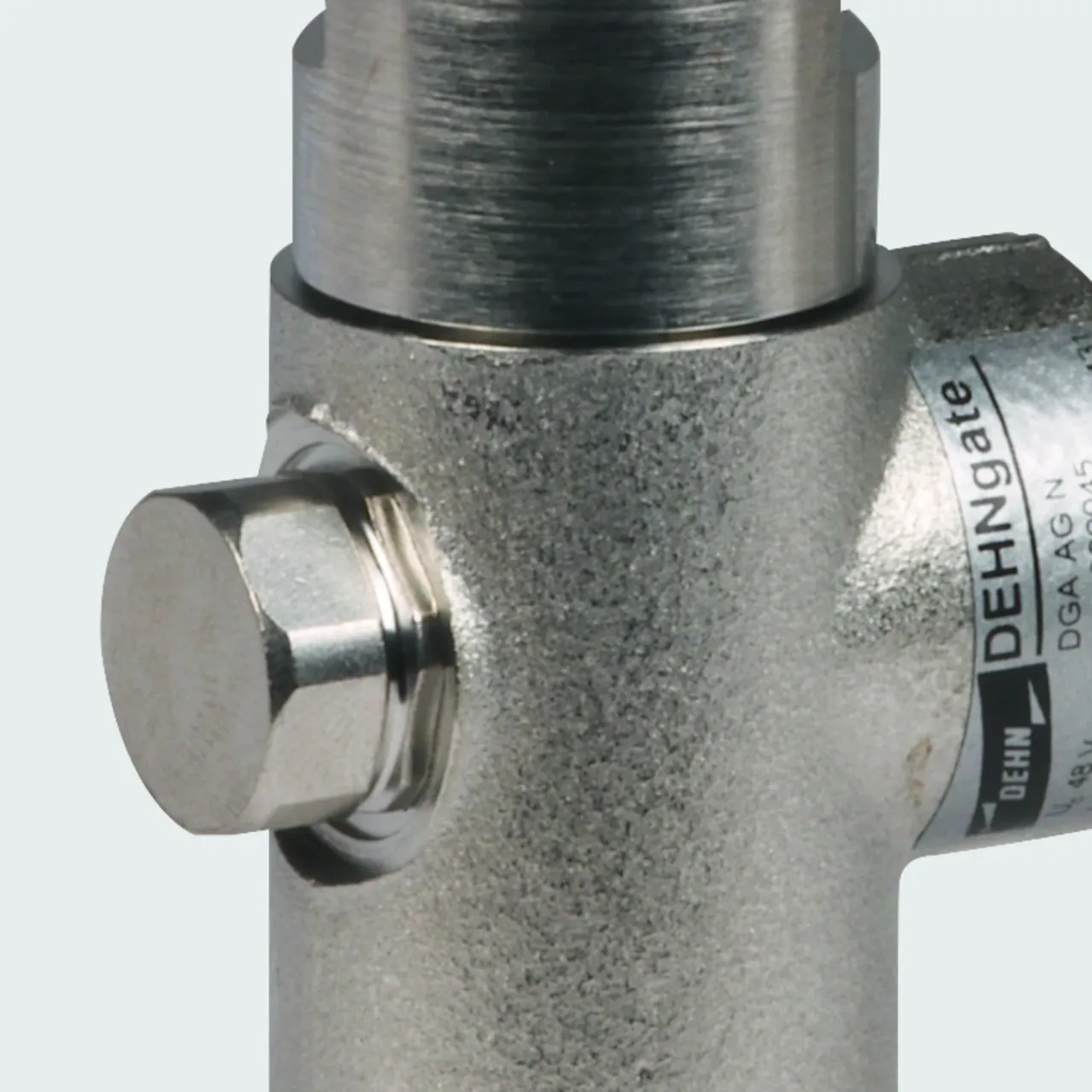

Scaricatore per corrente di fulmine DEHNgate DGA AG N
Scaricatore per corrente di fulmine Tipo 1
DEHNgate per sistemi
coassiali di antenna 50 Ohm,
provato secondo CEI EN 61643-21.
Adatto per alimentazione remota, messa a terra
tramite passante o vite di terra, adatto per la guida per
scaricatore a gas sostituibile.
Tensione massima continuativa DC: 180 V
D1 Corrente impulsiva di fulmine (10/350 µs): 5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 20 kA
Campo di frequenza: 0-2,5 GHz

Fabbricato: DEHN
Tipo: DGA AG N
Art.: 929045
o similare.

Certificates

Technical data

Classe SPD	A
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale (I_L )	6 A
Potenza di trasmissione max	150 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Campo di frequenza	0-2,5 GHz
Collegamento	N femmina / N maschio

Classe SPD	A
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale (I_L )	6 A
Potenza di trasmissione max	150 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Livello di protezione con I_nC2 (U_P )	≤ 850 V
Campo di frequenza	0-2,5 GHz
Attenuazione tipica	< 0,2 dB
Attenuazione del flusso di ritorno	≥ 20 dB
Resistenza d'onda (Z)	50 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +85 °C
Grado di protezione	IP 65
Collegamento	N femmina / N maschio
Messa a terra tramite	passante Ø 16,1 mm oppure vite di messa a terra
Materiale involucro	ottone, superficie affinata con tre metalli
Colore	lucido
Scaricatore a gas sostituibile	si
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21

Product 929045 was added to Notepad.

Go to Notepad

Product 929045 was added to the cart.

Go to Web-Shop

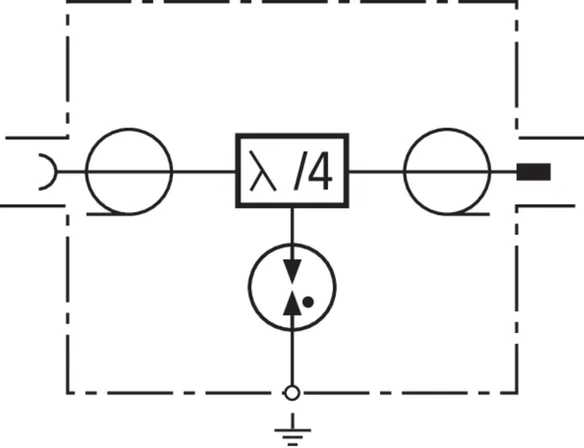

DGA LG

Scaricatore adatto anche per alimentazione remota, con tecnologia combinata di spinterometro e lambda/4 per applicazioni in multifrequenza (sistemi multicarrier), vista la minima intermodulazione passiva. Banda particolarmente larga per tutti i servizi 4+3G e LTE.

1 Product

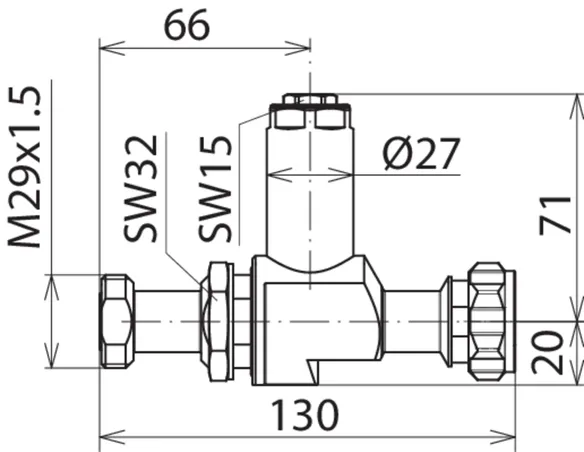

Part No. 929146 DGA LG 7 16 MFA

GTIN 4013364157156, Customs tariff No. (EU): 85366910, Gross weight: 493.00 g, PU: 1.00 pz.

Predecessor

Images

Additional information

Scaricatore per corrente di fulmine DEHNgate DGA LG 7 16 MFA
Scaricatore per corrente di fulmine Tipo 1
DEHNgate per sistemi
coassiali di antenna 50 Ohm,
provato secondo CEI EN 61643-21.
Adatto per alimentazione remota,
costruito con tecnica Lambda/4 senza necessità di manutenzione
su misura per applicazioni Multi-Carrier
per servizi 3+4G e LTE.

Tensione massima continuativa DC: 65 V
D1 Corrente impulsiva di fulmine (10/350 µs): 5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 20 kA
Campo di frequenza: 690 MHz - 2,7 GHz

Fabbricato: DEHN
Tipo: DGA LG 7 16 MFA
Art.: 929146
o similare.

Certificates

Technical data

Classe SPD	A
Tensione massima continuativa DC (U_C )	65 V
Corrente nominale (I_L )	13 A
Potenza di trasmissione max	1500 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Campo di frequenza	690 MHz - 2,7 GHz
Collegamento	connettore femmina 7/16 / connettore maschio 7/16

Classe SPD	A
Tensione massima continuativa DC (U_C )	65 V
Corrente nominale (I_L )	13 A
Potenza di trasmissione max	1500 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Livello di protezione con I_nC2 (U_P )	≤ 800 V
Campo di frequenza	690 MHz - 2,7 GHz
Attenuazione tipica	≤ 0,1 dB
Attenuazione del flusso di ritorno	≥ 28 dB
Resistenza d'onda (Z)	50 Ohm
Intermodulazione	tipicamente -160 dBc @ 2*43 dBm
Temperatura d'esercizio (T_U )	-40 °C ... +85 °C
Grado di protezione	IP 67
Collegamento	connettore femmina 7/16 / connettore maschio 7/16
Messa a terra tramite	passaggio Ø 29,5 mm o vite di messa a terra M8
Materiale involucro	ottone, superficie affinata con 3 metalli
Colore	lucido
Scaricatore a gas sostituibile	sì
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21

Product 929146 was added to Notepad.

Go to Notepad

Product 929146 was added to the cart.

Go to Web-Shop

DGA L4

Scaricatore combinato in tecnica lambda/4, privo di manutenzione per applicazioni in multifrequenza (sistemi multicarrier). Gli apparecchi di protezione possono anche scaricare elevate correnti parziali di fulmine. L'alimentazione remota non è possibile, perché lo scaricatore costituisce per segnali a bassa frequenza un corto circuito galvanico. A banda particolarmente larga per tutti i servizi 4+3G e LTE.

2 Products

Part No. 929047 DGA L4 7 16 S

GTIN 4013364091085, Customs tariff No. (EU): 85366910, Gross weight: 467.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

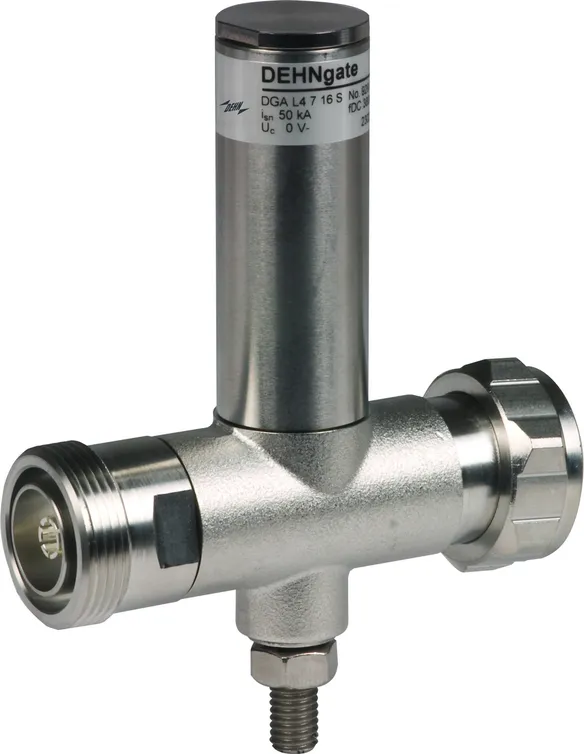

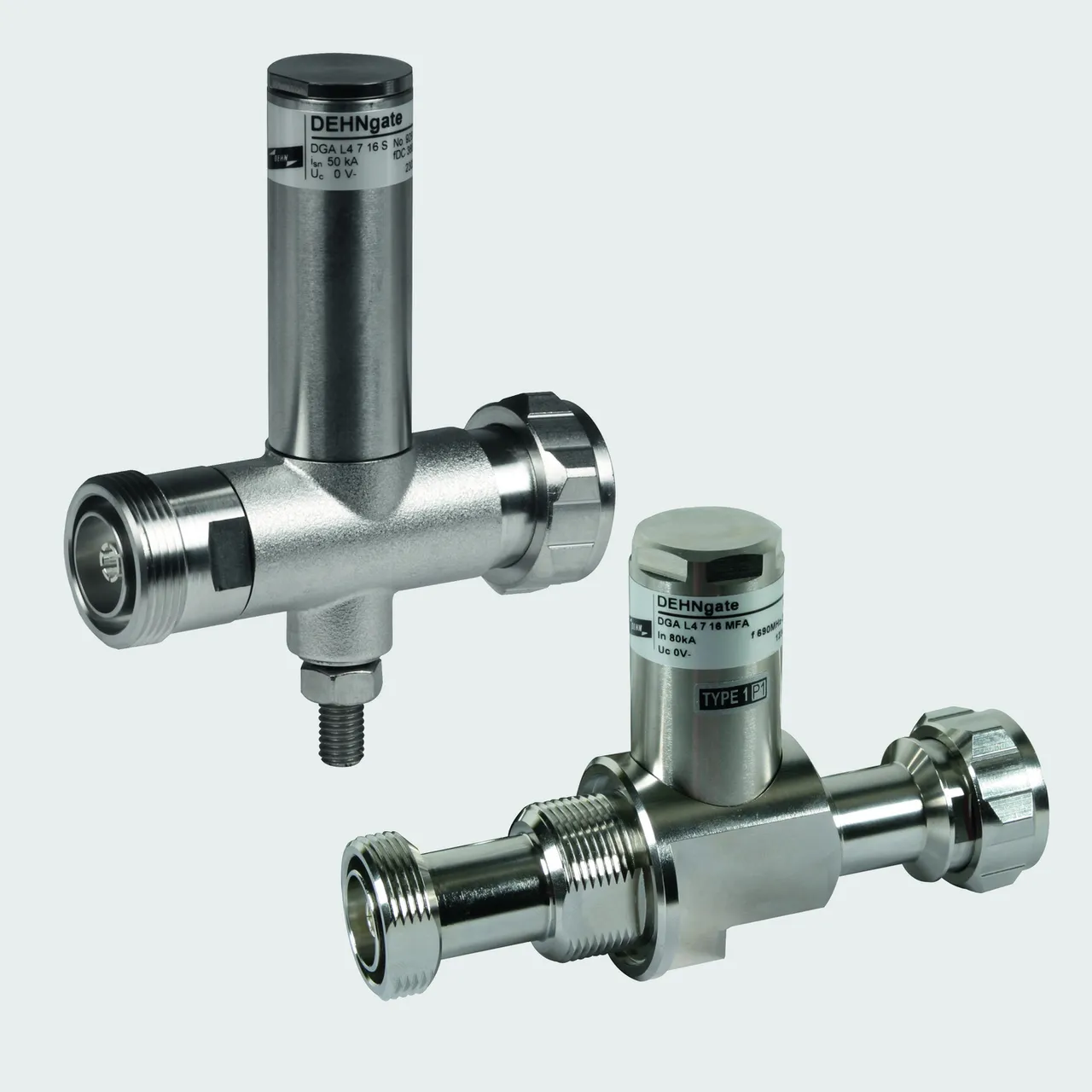

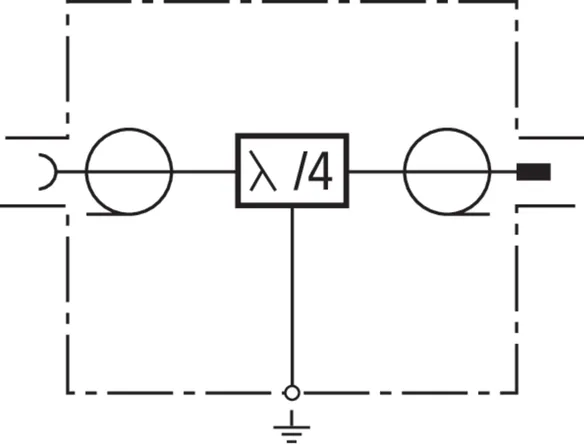

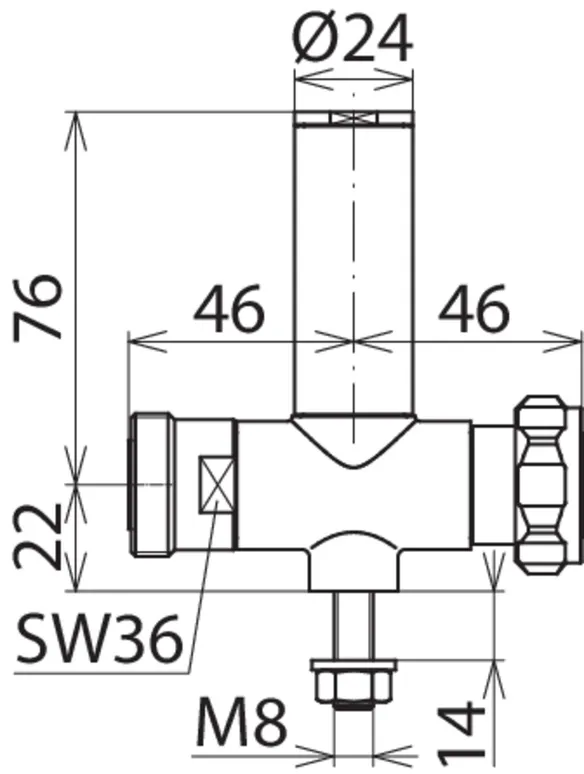

Scaricatore combinato DEHNgate DGA LG 7 16 S
Scaricatore combinato Tipo 1
DEHNgate per sistemi
coassiali di antenna 50 Ohm,
provato secondo CEI EN 61643-21.
Costruito con
tecnica Lambda/4 senza necessità di manutenzione
con attenuazione minima di intermodulazione.
A lunga resistenza per mezzo del
connettore CuBe e
rivestimento triplo in metallo senza nichel.
Messa a terra tramite vite di terra.

Tensione massima continuativa DC: 0 V
D1 Corrente impulsiva di fulmine (10/350 µs): 25 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 50 kA
Campo di frequenza: 380-512 MHz

Fabbricato: DEHN
Tipo: DGA L4 7 16 S
Art.: 929047
o similare.

Certificates

Technical data

Classe SPD	M
Tensione massima continuativa DC (U_C )	0 V
Corrente nominale (I_L )	0 A
Potenza di trasmissione max	3000 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	50 kA
Campo di frequenza	380-512 MHz
Collegamento	connettore femmina 7/16 / connettore maschio 7/16

Classe SPD	M
Tensione massima continuativa DC (U_C )	0 V
Corrente nominale (I_L )	0 A
Potenza di trasmissione max	3000 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	50 kA
Livello di protezione con I_nC2 (U_P )	≤ 130 V
Campo di frequenza	380-512 MHz
Attenuazione tipica	< 0,1 dB
Attenuazione del flusso di ritorno	≥ 20 dB
Resistenza d'onda (Z)	50 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +85 °C
Grado di protezione	IP 65
Collegamento	connettore femmina 7/16 / connettore maschio 7/16
Messa a terra tramite	vite di messa a terra
Materiale involucro	ottone, superficie affinata con 3 metalli
Colore	lucido
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21

Product 929047 was added to Notepad.

Go to Notepad

Product 929047 was added to the cart.

Go to Web-Shop

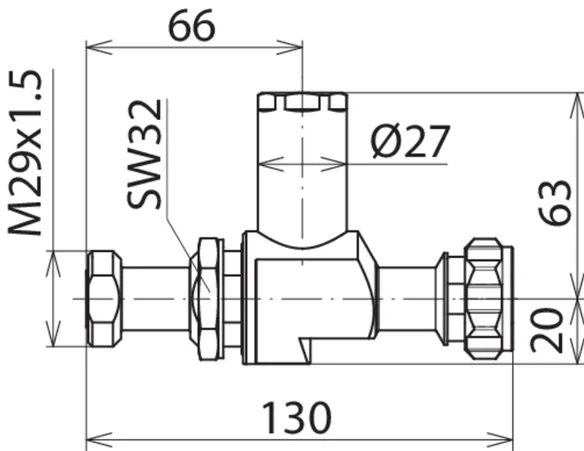

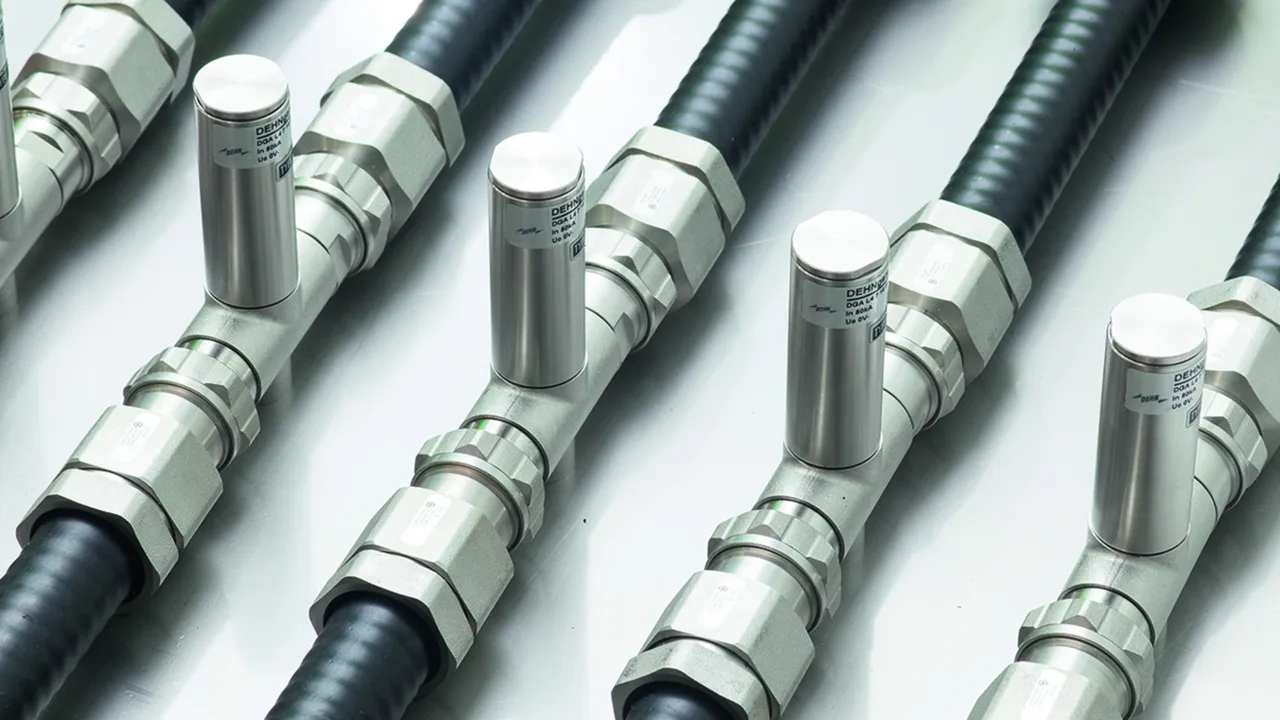

Part No. 929148 DGA L4 7 16 MFA

GTIN 4013364157163, Customs tariff No. (EU): 85366910, Gross weight: 476.00 g, PU: 1.00 pz.

Predecessor

Images

Additional information

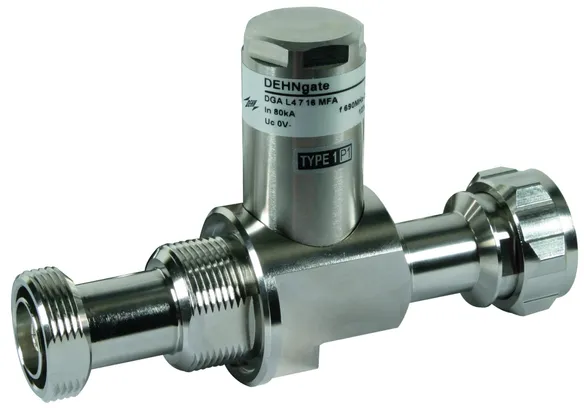

Scaricatore combinato DEHNgate DGA L4 7 16 MFA
Scaricatore combinato Tipo 1 / P1
DEHNgate per sistemi
coassiali di antenna 50 Ohm,
provato secondo CEI EN 61643-21.
Costruito con
tecnica Lambda/4 senza necessità di manutenzione,
su misura per applicazioni Multi-Carrier,
con intermodulazione passiva minima.
A banda molto larga per tutti i
servizi 3+4G e LTE
Messa a terra tramite passante
o vite di terra.

Tensione massima continuativa DC: 0 V
D1 Corrente impulsiva di fulmine (10/350 µs): 40 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 80 kA
Campo di frequenza: 690 MHz - 2,7 GHz

Fabbricato: DEHN
Tipo: DGA L4 7 16 MFA
Art.: 929148
o similare.

Certificates

Technical data

Classe SPD	M
Tensione massima continuativa DC (U_C )	0 V
Corrente nominale (I_L )	0 A
Potenza di trasmissione max	1500 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	40 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	80 kA
Campo di frequenza	690 MHz - 2,7 GHz
Collegamento	7/16 femmina / 7/16 maschio

Classe SPD	M
Tensione massima continuativa DC (U_C )	0 V
Corrente nominale (I_L )	0 A
Potenza di trasmissione max	1500 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	40 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	80 kA
Livello di protezione con I_nC2 (U_P )	≤ 300 V
Campo di frequenza	690 MHz - 2,7 GHz
Attenuazione tipica	≤ 0,1 dB
Attenuazione del flusso di ritorno	≥ 28 dB
Resistenza d'onda (Z)	50 Ohm
Intermodulazione	tipicamente -160 dBc @ 2*43 dBm
Temperatura d'esercizio (T_U )	-40 °C ... +85 °C
Grado di protezione	IP 67
Collegamento	7/16 femmina / 7/16 maschio
Messa a terra tramite	Passaggio Ø 29,5 mm o vite di messa a terra M8
Materiale involucro	ottone, superficie affinata con 3 metalli
Colore	lucido
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21

Product 929148 was added to Notepad.

Go to Notepad

Product 929148 was added to the cart.

Go to Web-Shop

DEHNgate – limitatore per connessione coassiale

Details

DGA BNC VC

Part No. 909710 DGA BNC VCD

You are not authorized to download 909710.stp

You are not authorized to download 909710.igs

You are not authorized to download 909710.jt

You are not authorized to download 909710.dwg

You are not authorized to download 909710m_E.dxf

You are not authorized to download DEHN.909710.wspak

You are not authorized to download DEHN.909710.edz

Product 909710 was added to Notepad.

Product 909710 was added to the cart.

Part No. 909711 DGA BNC VCID

You are not authorized to download 909710.stp

You are not authorized to download 909710.igs

You are not authorized to download 909710.jt

You are not authorized to download 909710.dwg

You are not authorized to download 909710m_E.dxf

You are not authorized to download DEHN.909711.wspak

You are not authorized to download DEHN.909711.edz

Product 909711 was added to Notepad.

Product 909711 was added to the cart.

DGA TV

Part No. 909703 DGA FF TV

Product 909703 was added to Notepad.

Product 909703 was added to the cart.

Part No. 909704 DGA GF TV

Product 909704 was added to Notepad.

Product 909704 was added to the cart.

Part No. 909705 DGA GFF TV

You are not authorized to download 909705.stp

You are not authorized to download 909705.igs

You are not authorized to download 909705.jt

You are not authorized to download 909705.dwg

You are not authorized to download 909703_909704_909705m_E.dxf

Product 909705 was added to Notepad.

Product 909705 was added to the cart.

DGA FF5 TV

Part No. 909706 DGA FF5 TV

You are not authorized to download 909706.stp

You are not authorized to download 909706.igs

You are not authorized to download 909706.jt

You are not authorized to download 909706.dwg

You are not authorized to download 909706.dxf

You are not authorized to download DEHN.909706.wspak

You are not authorized to download DEHN.909706.edz

Product 909706 was added to Notepad.

Product 909706 was added to the cart.

DGA G

Part No. 929039 DGA G SMA

You are not authorized to download 929039.stp

You are not authorized to download 929039.igs

You are not authorized to download 929039.jt

You are not authorized to download 929039.dwg

You are not authorized to download 929039m_D.dxf

You are not authorized to download DEHN.929039.wspak

You are not authorized to download DEHN.929039.edz

Product 929039 was added to Notepad.

Product 929039 was added to the cart.

Part No. 929042 DGA G BNC

You are not authorized to download 929042.stp

You are not authorized to download 929042.igs

You are not authorized to download 929042.jt

You are not authorized to download 929042.dwg

You are not authorized to download 929042m_D.dxf

You are not authorized to download DEHN.929042.wspak

You are not authorized to download DEHN.929042.edz

Product 929042 was added to Notepad.

Product 929042 was added to the cart.

Part No. 929044 DGA G N

You are not authorized to download 929044.stp

You are not authorized to download 929044.igs

You are not authorized to download 929044.jt

You are not authorized to download 929044.dwg

You are not authorized to download 929044m_D.dxf

You are not authorized to download DEHN.929044.wspak

You are not authorized to download DEHN.929044.edz

Product 929044 was added to Notepad.

Product 929044 was added to the cart.
