Part No. 952078 DG S 48

GTIN 4013364119468, Customs tariff No. (EU): 85363030, Gross weight: 120.10 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 48
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 48 V AC / 60 V DC
Livello di protezione: <= 0,33 kV
Corrente impulsiva nominale di scarica: 7,5 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 48
Art.: 952078
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	48 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	7,5 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 0,33 kV
Protezione max da sovraccorrente in rete	125 A gG

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	42 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	48 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	60 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	7,5 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 0,33 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	70 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	90 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880

Product 952078 was added to Notepad.

Go to Notepad

Product 952078 was added to the cart.

Go to Web-Shop

Part No. 952071 DG S 75

GTIN 4013364109834, Customs tariff No. (EU): 85363030, Gross weight: 117.60 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 75
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 75 V AC / 100 V DC
Livello di protezione: <= 0,4 kV
Corrente impulsiva nominale di scarica: 10 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 75
Art.: 952071
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	75 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,4 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	60 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	75 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	100 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,4 kV
Livello di protezione con 5 kA (U_P )	≤ 0,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	90 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	115 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Dati tecnici aggiuntivi:	--------------------
– Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
– Grado di protezione (U_P )	≤ 0,5 kV

Product 952071 was added to Notepad.

Go to Notepad

Product 952071 was added to the cart.

Go to Web-Shop

Part No. 952072 DG S 150

GTIN 4013364109858, Customs tariff No. (EU): 85363030, Gross weight: 119.60 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 150
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 150 V AC / 200 V DC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 150
Art.: 952072
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	200 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Livello di protezione con 5 kA (U_P )	≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA

Product 952072 was added to Notepad.

Go to Notepad

Product 952072 was added to the cart.

Go to Web-Shop

Part No. 952070 DG S 275

GTIN 4013364108493, Customs tariff No. (EU): 85363030, Gross weight: 140.40 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 275
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 275 V AC / 350 V DC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 275
Art.: 952070
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA

VA-Tabelle
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	350 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz

Product 952070 was added to Notepad.

Go to Notepad

Product 952070 was added to the cart.

Go to Web-Shop

Part No. 952073 DG S 320

GTIN 4013364109872, Customs tariff No. (EU): 85363030, Gross weight: 129.90 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 320
Limitatore di sovratensione unipolare, modulare, innessatbile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 320 V AC / 420 V DC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 320
Art.: 952073
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	420 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1,2 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA

Product 952073 was added to Notepad.

Go to Notepad

Product 952073 was added to the cart.

Go to Web-Shop

Part No. 952074 DG S 385

GTIN 4013364108516, Customs tariff No. (EU): 85363030, Gross weight: 133.50 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 385
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 385 V AC / 500 V DC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 385
Art.: 952074
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	500 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Livello di protezione con 5 kA (U_P )	≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	385 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA

Product 952074 was added to Notepad.

Go to Notepad

Product 952074 was added to the cart.

Go to Web-Shop

Part No. 952075 DG S 440

GTIN 4013364109896, Customs tariff No. (EU): 85363030, Gross weight: 152.70 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 440
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 440 V AC / 585 V DC
Livello di protezione: <= 2 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 440
Art.: 952075
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	585 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Livello di protezione con 5 kA (U_P )	≤ 1,7 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	580 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	765 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA

Product 952075 was added to Notepad.

Go to Notepad

Product 952075 was added to the cart.

Go to Web-Shop

Part No. 952076 DG S 600

GTIN 4013364109919, Customs tariff No. (EU): 85363030, Gross weight: 146.90 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 600
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 600 V AC / 600 V DC
Livello di protezione: <= 2,5 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 600
Art.: 952076
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	30 kA
Livello di protezione (U_P )	≤ 2,5 kV
Protezione max da sovraccorrente in rete	100 A gG
Omologazioni	KEMA, VDE, UL, CSA

VA-Tabelle
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	480 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	600 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	30 kA
Livello di protezione (U_P )	≤ 2,5 kV
Livello di protezione con 5 kA (U_P )	≤ 2 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	100 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	700 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	915 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	600 V
– Tensione nominale AC (U_N )	480 V
– Frequenza nominale AC (f_N )	16,7 Hz

Product 952076 was added to Notepad.

Go to Notepad

Product 952076 was added to the cart.

Go to Web-Shop

Part No. 952098 DG S 48 FM

GTIN 4013364119475, Customs tariff No. (EU): 85363030, Gross weight: 133.86 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 48 FM
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 48 V AC / 60 V DC
Livello di protezione: <= 0,33 kV
Corrente impulsiva nominale di scarica: 7,5 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 48 FM
Art.: 952098
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	48 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	7,5 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 0,33 kV
Protezione max da sovraccorrente in rete	125 A gG
Contatto FM/ forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	42 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	48 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	60 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	7,5 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 0,33 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	70 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	90 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Product 952098 was added to Notepad.

Go to Notepad

Product 952098 was added to the cart.

Go to Web-Shop

Part No. 952091 DG S 75 FM

GTIN 4013364109841, Customs tariff No. (EU): 85363030, Gross weight: 120.40 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 75 FM
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 75 V AC / 100 V DC
Livello di protezione: <= 0,4 kV
Corrente impulsiva nominale di scarica: 10 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 75 FM
Art.: 952091
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	75 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,4 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	60 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	75 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	100 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,4 kV
Livello di protezione con 5 kA (U_P )	≤ 0,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	90 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	115 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	--------------------
– Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
– Grado di protezione (U_P )	≤ 0.5 kV

Product 952091 was added to Notepad.

Go to Notepad

Product 952091 was added to the cart.

Go to Web-Shop

Part No. 952092 DG S 150 FM

GTIN 4013364109865, Customs tariff No. (EU): 85363030, Gross weight: 123.50 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 150 FM
Limitatore di sovratensione unipolare, modulare, innstabile
Dimensioni: 1 unità, indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 150 V AC / 200 V DC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 150 FM
Art.: 952092
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	200 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Livello di protezione con 5 kA (U_P )	≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Product 952092 was added to Notepad.

Go to Notepad

Product 952092 was added to the cart.

Go to Web-Shop

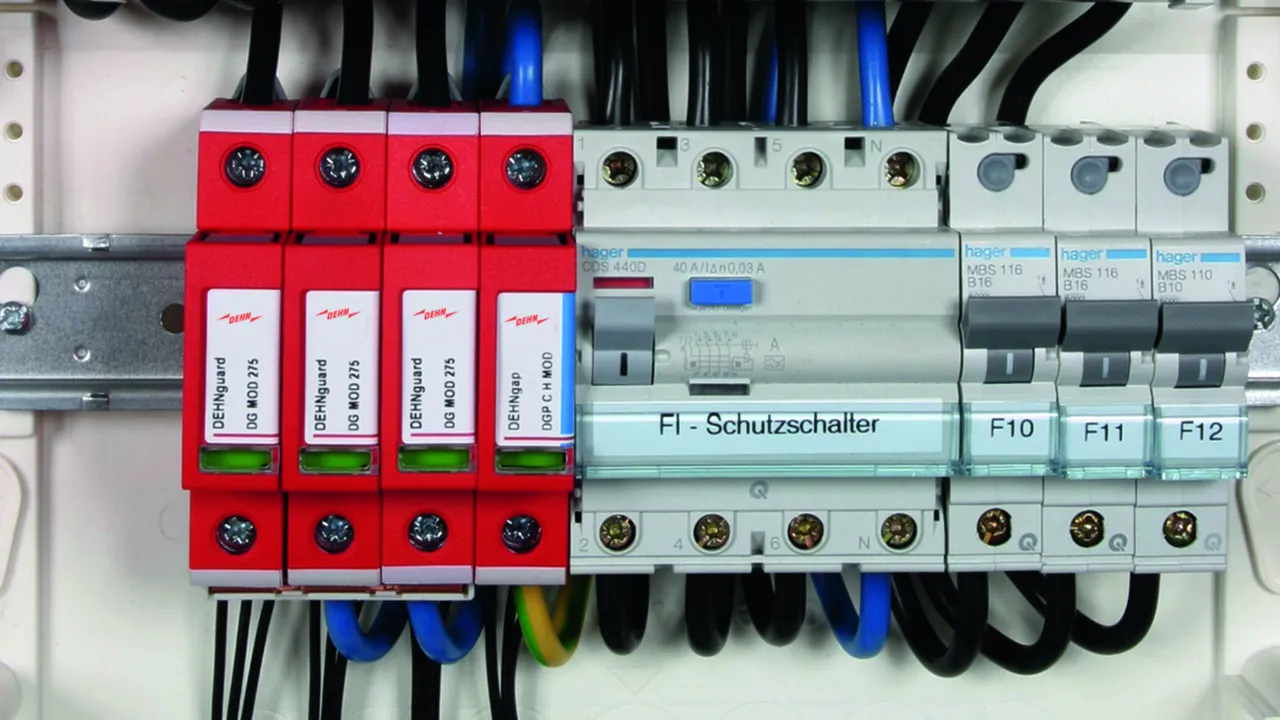

Part No. 952090 DG S 275 FM

GTIN 4013364108509, Customs tariff No. (EU): 85363030, Gross weight: 133.00 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 275 FM
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 275 V AC / 350 V DC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 275 FM
Art.: 952090
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito

VA-Tabelle
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	350 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz

Product 952090 was added to Notepad.

Go to Notepad

Product 952090 was added to the cart.

Go to Web-Shop

Part No. 952093 DG S 320 FM

GTIN 4013364109889, Customs tariff No. (EU): 85363030, Gross weight: 147.70 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 320 FM
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 320 V AC / 420 V DC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 320 FM
Art.: 952093
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	420 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1,2 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile

Product 952093 was added to Notepad.

Go to Notepad

Product 952093 was added to the cart.

Go to Web-Shop

Part No. 952094 DG S 385 FM

GTIN 4013364108523, Customs tariff No. (EU): 85363030, Gross weight: 150.40 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 385 FM
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 385 V AC / 500 V DC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 385 FM
Art.: 952094
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	500 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Livello di protezione con 5 kA (U_P )	≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	385 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile

Product 952094 was added to Notepad.

Go to Notepad

Product 952094 was added to the cart.

Go to Web-Shop

Part No. 952095 DG S 440 FM

GTIN 4013364109902, Customs tariff No. (EU): 85363030, Gross weight: 150.70 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 440 FM
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 440 V AC / 585 V DC
Livello di protezione: <= 2 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 440 FM
Art.: 952095
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	585 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Livello di protezione con 5 kA (U_P )	≤ 1,7 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	580 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	765 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Product 952095 was added to Notepad.

Go to Notepad

Product 952095 was added to the cart.

Go to Web-Shop

Part No. 952096 DG S 600 FM

GTIN 4013364109926, Customs tariff No. (EU): 85363030, Gross weight: 170.70 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S 600 FM
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione diguasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 600 V AC / 600 V DC
Livello di protezione: <= 2,5 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 600 FM
Art.: 952096
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	30 kA
Livello di protezione (U_P )	≤ 2,5 kV
Protezione max da sovraccorrente in rete	100 A gG
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito

VA-Tabelle
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	480 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	600 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	30 kA
Livello di protezione (U_P )	≤ 2,5 kV
Livello di protezione con 5 kA (U_P )	≤ 2 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	100 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	700 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	915 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	600 V
– Tensione nominale AC (U_N )	480 V
– Frequenza nominale AC (f_N )	16,7 Hz

Product 952096 was added to Notepad.

Go to Notepad

Product 952096 was added to the cart.

Go to Web-Shop

Part No. 952077 DG S WE 600

GTIN 4013364119680, Customs tariff No. (EU): 85363030, Gross weight: 147.40 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S WE 600
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 600 V AC / 600 V DC
Tensione di riferimento varistore: 750 V AC
Livello di protezione: <= 3 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S WE 600
Art.: 952077
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Protezione max da sovraccorrente in rete	100 A gG
Omologazioni	KEMA, UL, CSA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	480 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore AC (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Livello di protezione con 5 kA (U_P )	≤ 2,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	100 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	900 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	915 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, UL, CSA

Product 952077 was added to Notepad.

Go to Notepad

Product 952077 was added to the cart.

Go to Web-Shop

Part No. 952097 DG S WE 600 FM

GTIN 4013364119697, Customs tariff No. (EU): 85363030, Gross weight: 150.50 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard S WE 600 FM
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 600 V AC / 600 V DC
Tensione di riferimento varistore: 750 V AC
Livello di protezione: <= 3 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S WE 600 FM
Art.: 952097
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Protezione max da sovraccorrente in rete	100 A gG
Omologazioni	KEMA, UL, CSA
Contatto FM/ forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	480 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore AC (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Livello di protezione con 5 kA (U_P )	≤ 2,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	100 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	900 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	915 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, UL, CSA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Product 952097 was added to Notepad.

Go to Notepad

Product 952097 was added to the cart.

Go to Web-Shop

DEHNguard S

DEHNguard S ...

Part No. 952078 DG S 48

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952078.wspak

You are not authorized to download DEHN.952078.edz

Product 952078 was added to Notepad.

Product 952078 was added to the cart.

Part No. 952071 DG S 75

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952071.wspak

You are not authorized to download DEHN.952071.edz

Product 952071 was added to Notepad.

Product 952071 was added to the cart.

Part No. 952072 DG S 150

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952072.wspak

You are not authorized to download DEHN.952072.edz

Product 952072 was added to Notepad.

Product 952072 was added to the cart.

Part No. 952070 DG S 275

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952070.wspak

You are not authorized to download 952070_eplan.zip

Product 952070 was added to Notepad.

Product 952070 was added to the cart.

Part No. 952073 DG S 320

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952073.wspak

You are not authorized to download DEHN.952073.edz

Product 952073 was added to Notepad.

Product 952073 was added to the cart.

Part No. 952074 DG S 385

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952074.wspak

You are not authorized to download DEHN.952074.edz

Product 952074 was added to Notepad.

Product 952074 was added to the cart.

Part No. 952075 DG S 440

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952075.wspak

You are not authorized to download DEHN.952075.edz

Product 952075 was added to Notepad.

Product 952075 was added to the cart.

Part No. 952076 DG S 600

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952076.wspak

You are not authorized to download DEHN.952076.edz
