EXFS L / EXFS KU

Per la connessione / messa a terra indiretta in caso di fulminazione, di parti d’impianto normalmente isolati
Esecuzione per l’impiego nell’equipotenzializzazione antifulmine, secondo CEI EN 62305, in ambiente Ex (zona 2)
Involucro resistente alla corrosione in zama con rivestimento in materiale plastico e collegamento flessibile per conduttori

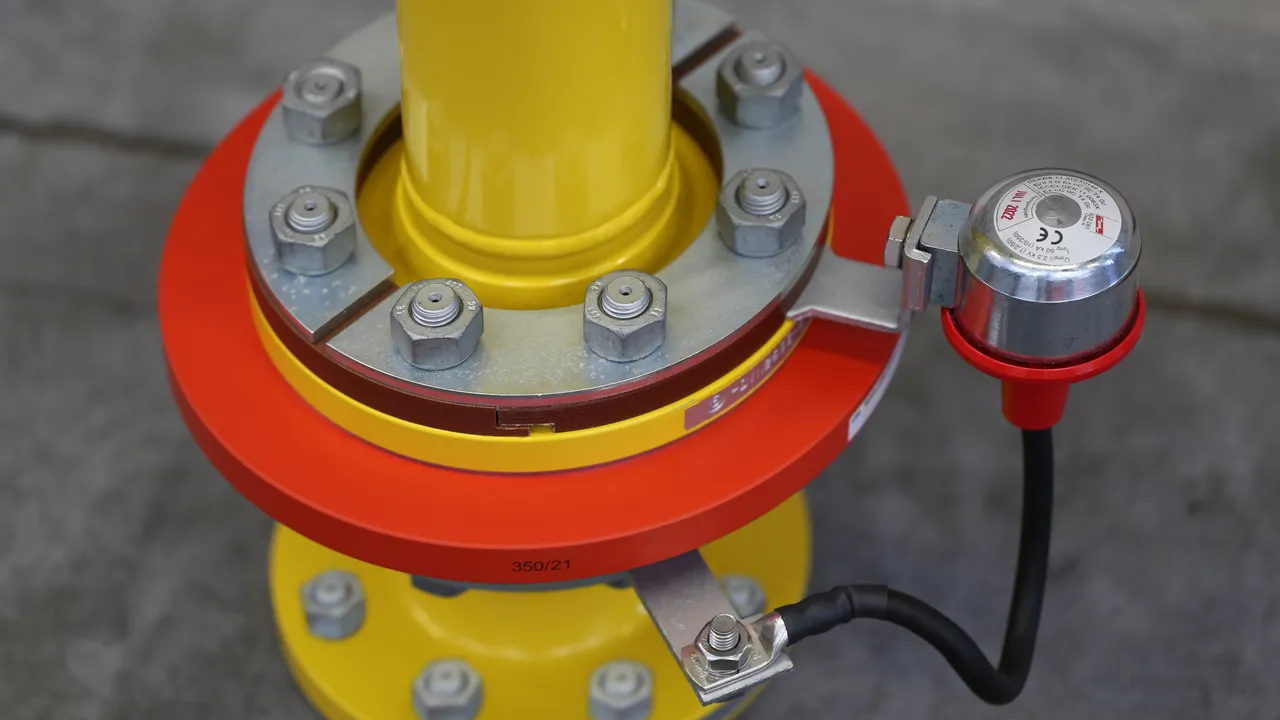

Per il ponticellamento di elementi isolanti, flange isolanti, ecc., nei tratti di tubazioni con sistema di protezione catodica
Esecuzione per elevate sollecitazioni
Omologazione secondo Direttiva ATEX 2014/34/EU e IECEx

Details

EXFS L

Spinterometro di sezionamento Ex per il montaggio fuori terra.

3 Products

Part No. 923060 EXFS L100

GTIN 4013364038899, Customs tariff No. (EU): 85369095, Gross weight: 805.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Spinterometro di sezionamento EX EXFS L100
Spinterometro di sezionamento EX EXFS L100 per zone Ex
(zona 2) con cavo di connessione flessibile certificato ATEX
(2014/34/UE) per l’equipotenzialità di protezione dai fulmini
secondo la norma DIN VDE 0185-305-3
corrente di fulmine (10/350): 50 kA
classe della portata di corrente di fulmine secondo la norma EN 50 164-3: N
corrente impulsiva nominale di scarica (8/20): 100 kA
100% tensione di risposta impulsiva di fulmine:<= 2,5 kV
Tensione alternata di risposta (50 Hz): <= 1,2 kV
Lunghezza cavo: 100 mm
per flange di misura: 20 - 130 mm

Fabbricato: DEHN
Tipo: EXFS L100
Art.: 923060
o similare.

Certificates

Technical data

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Classe di sollecitazione con corrente di fulmine	N
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 2,5 kV
Grado di protezione	IP 54
Omologazioni ATEX	DEKRA 11ATEX0146 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Omologazioni IECEx	IECEx DEK 11.0063X
Marcatura Ex secondo EN 60079-0	Ex nC IIC T4 Gc
Lunghezza cavo	100 mm

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Classe di sollecitazione con corrente di fulmine	N
Tenuta nominale alla tensione alternata di innesco (50 Hz) (U_wAC )	300 V
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 2,5 kV
Temperatura d'esercizio (T_U )	-20 °C ... +80 °C
Temperatura d'esercizio durante impiego in ambiente Ex	-20 °C ... +60 °C
Grado di protezione	IP 54
Omologazioni ATEX	DEKRA 11ATEX0146 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Omologazioni IECEx	IECEx DEK 11.0063X
Marcatura Ex secondo EN 60079-0	Ex nC IIC T4 Gc
Lunghezza involucro	90 mm
Diametro involucro	63 mm
Materiale involucro	zama, materiale plastico
Cavo di collegamento	H01N2-D 25 mm² con capocorda e vite/ dado M10
Lunghezza cavo	100 mm
Adatto per misura flangia	20-130 mm
Dati tecnici aggiuntivi:	--------------------
– Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	100 kA
– Tensione alternata d'innesco (50 Hz) (U_aw )	≤ 1,2 kV

Product 923060 was added to Notepad.

Go to Notepad

Product 923060 was added to the cart.

Go to Web-Shop

Part No. 923061 EXFS L200

GTIN 4013364038905, Customs tariff No. (EU): 85369095, Gross weight: 830.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Spinterometro di sezionamento Ex EXFS L200
Spinterometro di sezionamento Ex EXFS L200 per zone Ex
(zona 2) con cavo di connessione flessibile certificato ATEX
(2014/34/UE) per l’equipotenzialità di protezione dai fulmini
secondo la norma DIN VDE 0185-305-3
corrente di fulmine (10/350): 50 kA
classe della portata di corrente di fulmine secondo la norma EN 50 164-3: N
corrente impulsiva nominale di scarica (8/20): 100 kA
100% tensione di risposta impulsiva di fulmine:<= 2,5 kV
Tensione alternata di risposta (50 Hz): <= 1,2 kV
Lunghezza cavo: 200 mm
per flange di misura: 120 - 230 mm

Fabbricato: DEHN
Tipo: EXFS L200
Art.: 923061
o similare.

Certificates

Technical data

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Classe di sollecitazione con corrente di fulmine	N
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 2,5 kV
Grado di protezione	IP 54
Omologazioni ATEX	DEKRA 11ATEX0146 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Omologazioni IECEx	IECEx DEK 11.0063X
Marcatura Ex secondo EN 60079-0	Ex nC IIC T4 Gc
Lunghezza cavo	200 mm

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Classe di sollecitazione con corrente di fulmine	N
Tenuta nominale alla tensione alternata di innesco (50 Hz) (U_wAC )	300 V
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 2,5 kV
Temperatura d'esercizio (T_U )	-20 °C ... +80 °C
Temperatura d'esercizio durante impiego in ambiente Ex	-20 °C ... +60 °C
Grado di protezione	IP 54
Omologazioni ATEX	DEKRA 11ATEX0146 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Omologazioni IECEx	IECEx DEK 11.0063X
Marcatura Ex secondo EN 60079-0	Ex nC IIC T4 Gc
Lunghezza involucro	90 mm
Diametro involucro	63 mm
Materiale involucro	zama, materiale plastico
Cavo di collegamento	H01N2-D 25 mm² con capocorda e vite/ dado M10
Lunghezza cavo	200 mm
Adatto per misura flangia	120-230 mm
Dati tecnici aggiuntivi:	--------------------
– Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	100 kA
– Tensione alternata d'innesco (50 Hz) (U_aw )	≤ 1,2 kV

Product 923061 was added to Notepad.

Go to Notepad

Product 923061 was added to the cart.

Go to Web-Shop

Part No. 923062 EXFS L300

GTIN 4013364038912, Customs tariff No. (EU): 85369095, Gross weight: 861.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Spinterometro di sezionamento Ex EXFS L300
Spinterometro di sezionamento Ex EXFS L300 per zone Ex
(zona 2) con cavo di connessione flessibile certificato ATEX
(2014/34/UE) per l’equipotenzialità di protezione dai fulmini
secondo la norma DIN VDE 0185-305-3
corrente di fulmine (10/350): 50 kA
classe della portata di corrente di fulmine secondo la norma EN 50 164-3: N
corrente impulsiva nominale di scarica (8/20): 100 kA
100% tensione di risposta impulsiva di fulmine:<= 2,5 kV
Tensione alternata di risposta (50 Hz): <= 1,2 kV
Lunghezza cavo: 300 mm
per flange di misura: 220 - 320 mm

Fabbricato: DEHN
Tipo: EXFS L300
Art.: 923062
o similare.

Certificates

Technical data

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Classe di sollecitazione con corrente di fulmine	N
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 2,5 kV
Grado di protezione	IP 54
Omologazioni ATEX	DEKRA 11ATEX0146 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Omologazioni IECEx	IECEx DEK 11.0063X
Marcatura Ex secondo EN 60079-0	Ex nC IIC T4 Gc
Lunghezza cavo	300 mm

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Classe di sollecitazione con corrente di fulmine	N
Tenuta nominale alla tensione alternata di innesco (50 Hz) (U_wAC )	300 V
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 2,5 kV
Temperatura d'esercizio (T_U )	-20 °C ... +80 °C
Temperatura d'esercizio durante impiego in ambiente Ex	-20 °C ... +60 °C
Grado di protezione	IP 54
Omologazioni ATEX	DEKRA 11ATEX0146 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Omologazioni IECEx	IECEx DEK 11.0063X
Marcatura Ex secondo EN 60079-0	Ex nC IIC T4 Gc
Lunghezza involucro	90 mm
Diametro involucro	63 mm
Materiale involucro	zama, materiale plastico
Cavo di collegamento	H01N2-D 25 mm² con capocorda e vite/ dado M10
Lunghezza cavo	300 mm
Adatto per misura flangia	220-320 mm
Dati tecnici aggiuntivi:	--------------------
– Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	100 kA
– Tensione alternata d'innesco (50 Hz) (U_aw )	≤ 1,2 kV

Product 923062 was added to Notepad.

Go to Notepad

Product 923062 was added to the cart.

Go to Web-Shop

EXFS KU

Spinterometro di sezionamento Ex con cavi di collegamento per il montaggio fuori e sotto terra. Con rivestimento restringente a tenuta stagna. I cavi possono essere accorciati per ottenere dimensioni di conduttore più corte possibili.

1 Product

Part No. 923019 EXFS KU

GTIN 4013364033177, Customs tariff No. (EU): 85369095, Gross weight: 1.72 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Spinterometro di sezionamento Ex EXFS KU
Spinterometro di sezionamento Ex EXFS KU per zone Ex (zona 2)
con condutture di collegamento per l’installazione sopra e sotto terra,
con certificazione ATEX (2014/34/UE) per l’equipotenzialità di protezione dai fulmini
secondo la norma DIN VDE 0185-305-3
corrente di fulmine (10/350): 50 kA
classe della portata di corrente di fulmine secondo la norma EN 50 164-3: N
corrente impulsiva nominale di scarica (8/20): 100 kA
100% tensione di risposta impulsiva di fulmine:<= 2,5 kV
Tensione alternata di risposta (50 Hz): <= 1,2 kV
Lunghezza cavo: 2 x ca. 1500 mm

Fabbricato: DEHN
Tipo: EXFS KU
Art.: 923019
o similare.

Certificates

Technical data

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Classe di sollecitazione con corrente di fulmine	N
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 2,5 kV
Grado di protezione	IP 67
Omologazioni ATEX	DEKRA 11ATEX0146 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Omologazioni IECEx	IECEx DEK 11.0063X
Marcatura Ex secondo EN 60079-0	Ex nC IIC T4 Gc
Lunghezza cavo	2x ca. 1500 mm

Spinterometro di sezionamento secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	50 kA
Classe di sollecitazione con corrente di fulmine	N
Tenuta nominale alla tensione alternata di innesco (50 Hz) (U_wAC )	300 V
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 2,5 kV
Temperatura d'esercizio (T_U )	-20 °C ... +80 °C
Temperatura d'esercizio durante impiego in ambiente Ex	-20 °C ... +60 °C
Grado di protezione	IP 67
Omologazioni ATEX	DEKRA 11ATEX0146 X
Marcatura Ex secondo EN 60079-0 ed EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
Omologazioni IECEx	IECEx DEK 11.0063X
Marcatura Ex secondo EN 60079-0	Ex nC IIC T4 Gc
Lunghezza involucro	90 mm
Diametro involucro	63 mm
Materiale involucro	zama, materiale plastico
Cavo di collegamento	NYY-J-1x25 mm²
Lunghezza cavo	2x ca. 1500 mm
Dati tecnici aggiuntivi:	--------------------
– Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	100 kA
– Tensione alternata d'innesco (50 Hz) (U_aw )	≤ 1,2 kV

Product 923019 was added to Notepad.

Go to Notepad

Product 923019 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

EXFS L / EXFS KU

Details

EXFS L

Part No. 923060 EXFS L100

Product 923060 was added to Notepad.

Product 923060 was added to the cart.

Part No. 923061 EXFS L200

Product 923061 was added to Notepad.

Product 923061 was added to the cart.

Part No. 923062 EXFS L300

Product 923062 was added to Notepad.

Product 923062 was added to the cart.

EXFS KU

Part No. 923019 EXFS KU

Product 923019 was added to Notepad.

Product 923019 was added to the cart.

EXFS L / EXFS KU

Details

EXFS L

Part No. 923060 EXFS L100

You are not authorized to download 923060.stp

You are not authorized to download 923060.igs

You are not authorized to download 923060.jt

You are not authorized to download 923060.dwg

You are not authorized to download 923060m_D.dxf

Product 923060 was added to Notepad.

Product 923060 was added to the cart.

Part No. 923061 EXFS L200

You are not authorized to download 923061.stp

You are not authorized to download 923061.igs

You are not authorized to download 923061.jt

You are not authorized to download 923061.dwg

You are not authorized to download 923060m_D.dxf

Product 923061 was added to Notepad.

Product 923061 was added to the cart.

Part No. 923062 EXFS L300

You are not authorized to download 923062.stp

You are not authorized to download 923062.igs

You are not authorized to download 923062.jt

You are not authorized to download 923062.dwg

You are not authorized to download 923060m_D.dxf

Product 923062 was added to Notepad.

Product 923062 was added to the cart.

EXFS KU

Part No. 923019 EXFS KU

You are not authorized to download 923019.stp

You are not authorized to download 923019.igs

You are not authorized to download 923019.jt

You are not authorized to download 923019.dwg

You are not authorized to download 923019m_E.dxf

Product 923019 was added to Notepad.

Product 923019 was added to the cart.
