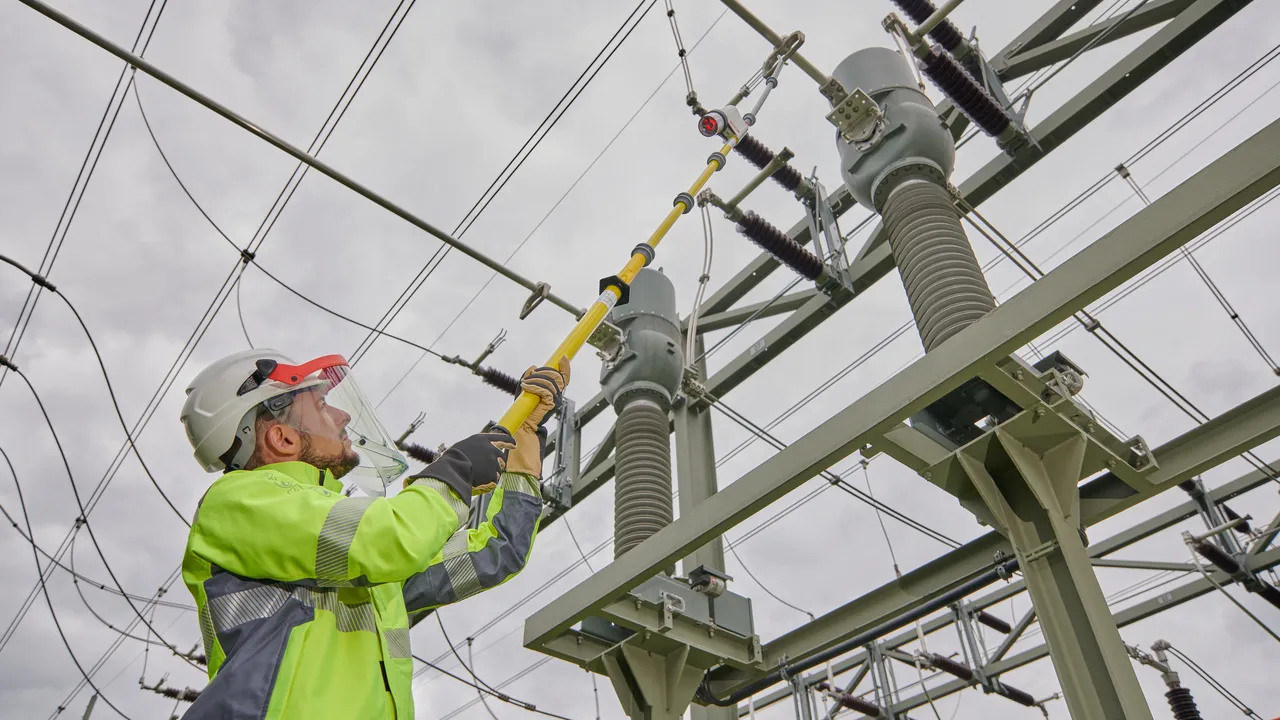

Rivelatore di tensione PHE4 alta tensione

Elevato intervallo di tensione nominale
Sistema speciale a innesto
Indicazione integrata ottica e acustica
Utilizzabile anche durante le precipitazioni atmosferiche

Intervalli di tensione nominale 30 ... 132 kV / 50 Hz, filetto M12

Categoria "S" per impianti di commutazione e linee aeree.

3 Products

Part No. 783270 PHE4 30 60 S

GTIN 4013364309852, Customs tariff No. (EU): 90303370, Gross weight: 3.39 kg, PU: 1.00 pz.

Predecessor

Images

Open PDF

Additional information

Certificates

Technical data

Tensione nominale (U_N )	30 ... 60 kV
Lunghezza totale (l_G )	2560 mm
Immersione (l_O )	910 mm
*) tutti i circuiti elettrici senza puntale di prova.

Tensione nominale (U_N )	30 ... 60 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	2560 mm
Immersione (l_O )	910 mm
Lunghezza impugnatura (l_H )	780 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di autoverifica *)	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici senza puntale di prova.

Product 783270 was added to Notepad.

Go to Notepad

Product 783270 was added to the cart.

Go to Web-Shop

Part No. 783275 PHE4 60 110 S

GTIN 4013364309845, Customs tariff No. (EU): 90303370, Gross weight: 3.83 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Certificates

Technical data

Tensione nominale (U_N )	60 ... 110 kV
Lunghezza totale (l_G )	3010 mm
Immersione (l_O )	910 mm
*) tutti i circuiti elettrici senza puntale di prova.

Tensione nominale (U_N )	60 ... 110 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	3010 mm
Immersione (l_O )	910 mm
Lunghezza impugnatura (l_H )	780 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di autoverifica *)	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici senza puntale di prova.

Product 783275 was added to Notepad.

Go to Notepad

Product 783275 was added to the cart.

Go to Web-Shop

Part No. 783280 PHE4 60 132 S

GTIN 4013364317284, Customs tariff No. (EU): 90303370, Gross weight: 4.23 kg, PU: 1.00 pz.

Predecessor

Images

Open PDF

Additional information

Certificates

Technical data

Tensione nominale (U_N )	60 ... 132 kV
Lunghezza totale (l_G )	3420 mm
Immersione (l_O )	910 mm
*) tutti i circuiti elettrici senza puntale di prova.

Tensione nominale (U_N )	60 ... 132 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	3420 mm
Immersione (l_O )	910 mm
Lunghezza impugnatura (l_H )	780 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di autoverifica *)	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici senza puntale di prova.

Product 783280 was added to Notepad.

Go to Notepad

Product 783280 was added to the cart.

Go to Web-Shop

Intervallo di tensione nominale 110 ... 132 kV / 50 & 16,7 Hz, filetto M12

Categoria "S" per impianti di commutazione e linee aeree.

1 Product

Part No. 783460 PHE4 110 132 S 16.7 50

GTIN 4013364309869, Customs tariff No. (EU): 90303370, Gross weight: 4.23 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Tensione nominale (U_N )	110 ... 132 kV
Lunghezza totale (l_G )	3420 mm
Immersione (l_O )	910 mm
*) tutti i circuiti elettrici senza puntale di prova.

Tensione nominale (U_N )	110 ... 132 kV
Tipo di tensione	AC
Frequenza	50 & 16,7 Hz
Categoria	S
Lunghezza totale (l_G )	3420 mm
Immersione (l_O )	910 mm
Lunghezza impugnatura (l_H )	780 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di autoverifica *)	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici senza puntale di prova.

Product 783460 was added to Notepad.

Go to Notepad

Product 783460 was added to the cart.

Go to Web-Shop

Intervalli di tensione nominale 110 ... 420 kV / 50 Hz, filetto M12

Categoria "S" per impianti di commutazione e linee aeree.

2 Products

Part No. 783285 PHE4 110 220 S

GTIN 4013364316898, Customs tariff No. (EU): 90303370, Gross weight: 4.50 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Certificates

Technical data

Tensione nominale (U_N )	110 ... 220 kV
Lunghezza totale (l_G )	4420 mm
Immersione (l_O )	910 mm
*) tutti i circuiti elettrici senza puntale di prova.

Tensione nominale (U_N )	110 ... 220 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	4420 mm
Immersione (l_O )	910 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di autoverifica *)	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici senza puntale di prova.

Product 783285 was added to Notepad.

Go to Notepad

Product 783285 was added to the cart.

Go to Web-Shop

Part No. 783290 PHE4 220 420 S

GTIN 4013364316904, Customs tariff No. (EU): 90303370, Gross weight: 6.48 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Certificates

Technical data

Tensione nominale (U_N )	220 ... 420 kV
Lunghezza totale (l_G )	5750 mm
Immersione (l_O )	910 mm
*) tutti i circuiti elettrici senza puntale di prova.

Tensione nominale (U_N )	220 ... 420 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	5750 mm
Immersione (l_O )	910 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di autoverifica *)	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici senza puntale di prova.

Product 783290 was added to Notepad.

Go to Notepad

Product 783290 was added to the cart.

Go to Web-Shop
