Set DEHNiso-Combi

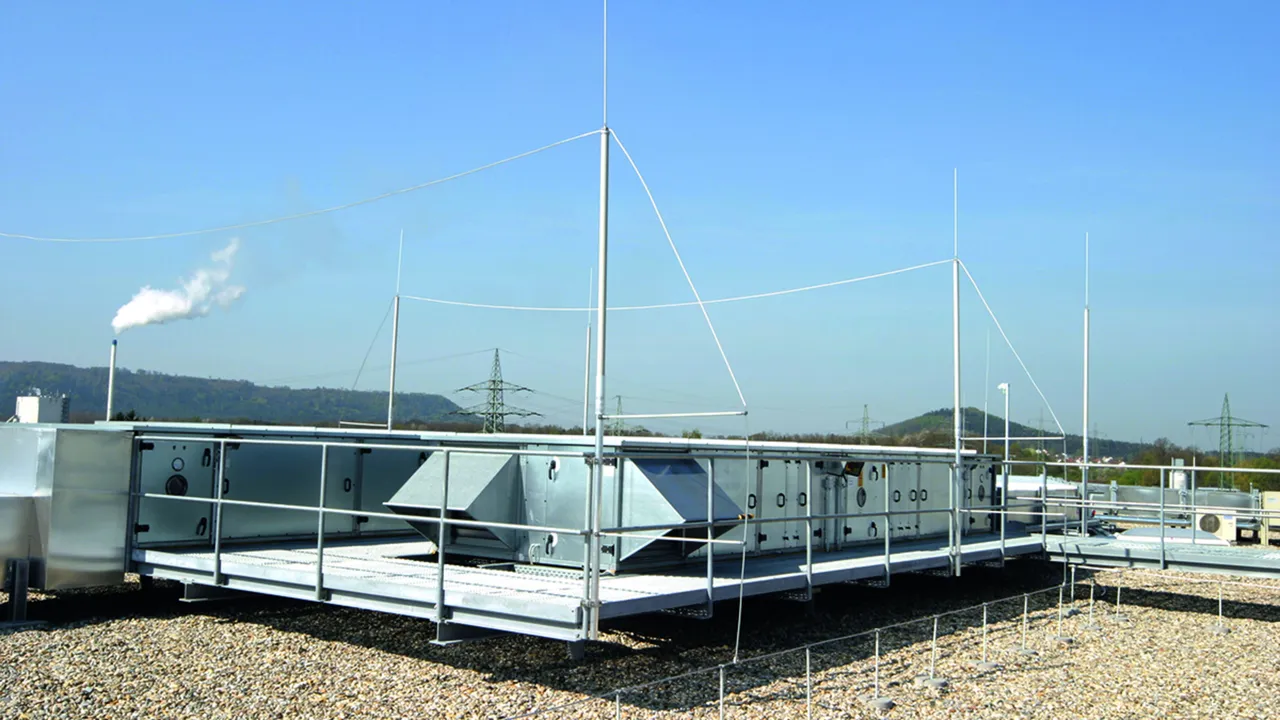

Componenti per dispositivi di captazione separati (isolati).Per la protezione di grandi costruzioni sul tetto p.es. macchine di condizionamento, sistemi di raffreddamento ecc.Per il rispetto della distanza di sicurezza "s" verso sistemi elettrici, secondo CEI EN 62305-3 (CEI 81-10/3).Tubi e distanziatori sono in vetroresina (PRFV), stabilizzati UV, colore grigio chiaro, per temperatura d'ambiente -50 fino a + 100°C.
  • Unità completa pronta per il montaggio
  • Peso ridotto
  • Esecuzione stabile di tutta la strattura
  • Collari di fissaggio con tecnica a vite unica
  • Dime molteplici per fori per le varie esigenze di montaggio
Per la verifica della distanza di sicurezza "s" (lunghezza dell’asta isolata) viene preso in considerazione il fattore di materiale km= 0,7. 1 m di asta di distanziamento corrisponde ad un tratto equivalente in aria di 0,7 m.La massima lunghezza libera si riferisce al tratto tra la testa dei tubi portanti e l'angolare di fissaggio superiore (punto di fissaggio).Con fissaggi del conduttore di captazione in corda di alluminio (Art. 840 050), la distanza massima può raggiungere 10 m (rispettare la freccia/ flessione della corda).

A corpo unico, lunghezza totale 4200 mm

Composto da:
1 x punta di captazione INOX, L = 1000 mm (Art.105 071)
1 x tubo portante PRFV/Al, L = 3200 mm (Art.105 300)
2 x angolare di fissaggio INOX (Art. 105 340)
1 x distanziatore PRFV/Al, L = 1030 mm (Art. 106 331)

1 Product

Part No. 105440 DICS WB D50.10 4.2M GFK AL V2A

GTIN 4013364099692, Customs tariff No. (EU): 85389099, Gross weight: 7.64 kg, PU: 1.00 pz.

Images

Additional information

Set DEHNiso-Combi lunghezza totale 4200 mm PRFV/Al
Set DEHNiso-Combi
Componenti per dispositivi di captazione separati (isolati)
per la protezione di grandi sovrastrutture su tetto, ad es. apparecchiature di climatizzazione,
impianti di refrigerazione, ecc.
Per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 50 mm e distanziatore Ø 16 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
Set DEHNiso-Combi, dimensionato conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA),
composto da:
1 x punta di captazione Al, L = 1000 mm (art. n. 105 071)
1 x tubo portante PRFV/Al, L = 3200 mm (art. n. 105 300)
2 x angolare di fissaggio a parete INOX (V2A) (art. n. 105 340)
1 x distanziatore PRFV/Al, L = 1030 mm (art. n. 106 331)
Lunghezza totale: 4200 mm
Numero angolari di fissaggio: 2
Lunghezza tubo portante: 3200 mm
Max. velocità delle raffiche di vento: (montaggio a parete lunghezza libera max 3500 mm, Ø 8 mm) 232 km/h
Materiale tubo portante: PRFV / Al
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DICS WB D50.10 4.2M GFK AL V2A
Art.: 105440
o similare.

Certificates



Technical data

Lunghezza totale 4200 mm
Numero angolari di fissaggio 2
Lunghezza tubo portante 3200 mm
Max. velocità delle raffiche di vento (montaggio a parete lunghezza libera max 3500 mm, Ø 8 mm) 232 km/h
Materiale tubo portante PRFV / Al
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105440 was added to Notepad.

Go to Notepad

Product 105440 was added to the cart.

Go to Web-Shop

A corpo unico, lunghezza totale 5700 mm

Composto da:
1 x punta di captazione INOX, L = 1000 mm (Art. 105 071)
1 x tubo portante PRFV/Al, L = 4700 mm (Art. 105 301)
3 x angolare di fissaggio INOX (Art. 105 340)
2 x distanziatore PRFV/Al, L = 1030 mm (Art. 106 331)

1 Product

Part No. 105455 DICS WB D50 10 5700 GFK AL V2A

GTIN 4013364099715, Customs tariff No. (EU): 85389099, Gross weight: 11.45 kg, PU: 1.00 pz.

Images

Additional information

Set DEHNiso-Combi lunghezza totale 5700 mm PRFV/Al
Set DEHNiso-Combi
Componenti per dispositivi di captazione separati (isolati)
per la protezione di grandi sovrastrutture su tetto, ad es. apparecchiature di climatizzazione,
impianti di refrigerazione, ecc.
Per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 50 mm e distanziatore Ø 16 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
Set DEHNiso-Combi, dimensionato conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA),
composto da:
1 x punta di captazione Al, L = 1000 mm (art. n. 105 071)
1 x tubo portante PRFV/Al, L = 4700 mm (art. n. 105 301)
3 x angolare di fissaggio a parete INOX (V2A) (art. n. 105 340)
2 x distanziatore PRFV/Al, L = 1030 mm (art. n. 106 331)
Lunghezza totale: 5700 mm
Numero angolari di fissaggio: 3
Lunghezza tubo portante: 4700 mm
Max. velocità delle raffiche di vento: (montaggio a parete lunghezza libera max 4000 mm, Ø 8 mm) 206 km/h
Materiale tubo portante: PRFV / Al
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DICS WB D50 10 5700 GFK AL V2A
Art.: 105455
o similare.

Certificates



Technical data

Lunghezza totale 5700 mm
Numero angolari di fissaggio 3
Lunghezza tubo portante 4700 mm
Max. velocità delle raffiche di vento (montaggio a parete lunghezza libera max 4000 mm, Ø 8 mm) 206 km/h
Materiale tubo portante PRFV / Al
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105455 was added to Notepad.

Go to Notepad

Product 105455 was added to the cart.

Go to Web-Shop

A due componenti, lunghezza totale 7200 mm

(Lunghezza di trasporto 3200 mm)
Composto da:
1 x punta di captazione INOX, L = 1000 mm (Art. 105 071)
1 x tubo portante PRFV/Al, L = 6200 mm (Art. 105 302)
3 x angolare di fissaggio INOX (Art. 105 340)
3 x distanziatore PRFV/Al, L = 1030 mm (Art. 106 331)

1 Product

Part No. 105470 DICS WB D50 10 7200 GFK AL V2A

GTIN 4013364100138, Customs tariff No. (EU): 85389099, Gross weight: 14.65 kg, PU: 1.00 pz.

Images

Additional information

Set DEHNiso-Combi in due parti, lunghezza totale 7200 mm PRFV/Al
Set DEHNiso-Combi
Componenti per dispositivi di captazione separati (isolati)
per la protezione di grandi sovrastrutture su tetto, ad es. apparecchiature di climatizzazione,
impianti di refrigerazione, ecc.
Per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 50 mm e distanziatore Ø 16 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
In 2 parti, (lunghezza di trasporto 3200 mm)
Set DEHNiso-Combi, dimensionato conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA),
composto da:
1 x punta di captazione Al, L = 1000 mm (art. n. 105 071)
1 x tubo portante PRFV/Al, L = 6200 mm (art. n. 105 302)
3 x angolare di fissaggio a parete INOX (V2A) (art. n. 105 340)
3 x distanziatore PRFV/Al, L = 1030 mm (art. n. 106 331)
Lunghezza totale: 7200 mm
Numero angolari di fissaggio: 3
Lunghezza tubo portante: 6200 mm
Max. velocità delle raffiche di vento: (montaggio a parete lunghezza libera max 4000 mm, Ø 8 mm) 206 km/h
Materiale tubo portante: PRFV/ Al
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DICS WB D50 10 7200 GFK AL V2A
Art.: 105470
o similare.

Certificates



Technical data

Lunghezza totale 7200 mm
Numero angolari di fissaggio 3
Lunghezza tubo portante 6200 mm
Max. velocità delle raffiche di vento (montaggio a parete lunghezza libera max 4000 mm, Ø 8 mm) 206 km/h
Materiale tubo portante PRFV/ Al
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)
