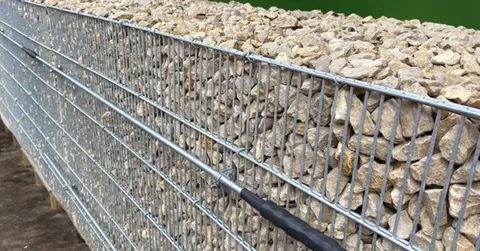

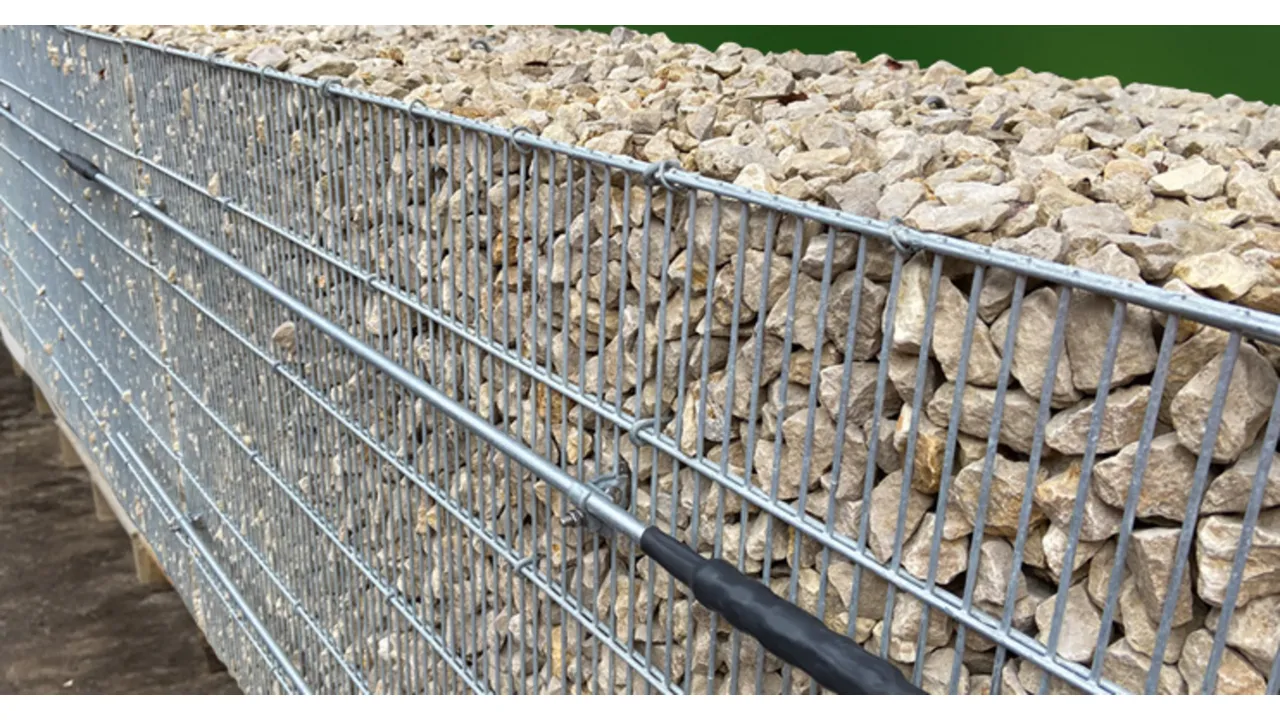

Pergővezető kerítésen/sánckosáron tartozékkal

Azok az objektumok a felsővezeték szakadási területén, amelyek nem rendelkeznek elegendő rövidzárlati áramterhelhetőséggel, veszélyeztetik az embereket és a berendezéseket. Ezeket a vezetőképes testeket, pl. fémes határolókat vagy kerítéseket járulékos, kielégítően méretezett vezetővel kell megerősíteni. Ez a pergővezetőn keresztül történik. A vezetőt kerítésre vagy határolóra kell telepíteni és az felsővezeték-szakadásnál definiált rövidzárlatot vált ki. Pergővezetőt alkalmaznak alagútépítésnél és hangszigetelő falaknál is. A szükséges szerelési tartozékok, így a présösszekötő és vezetéktartó egészítik ki a portfóliót.

Pergővezető

Pergővezető 15 kA-nél kisebb rövidzárlati áramig való alkalmazásra 10 mm átmérővel és 15 kA-nél nagyobb rövidzárlati áramoknál való alkalmazásra 16 mm átmérővel. A pergővezető megfelel a RIL 997.0205 követelményeinek.

3 Products

Part No. 419752 RD 10 STTZN L2950 / 3 EBS 15.03.42

GTIN 4013364463172, Customs tariff No. (EU): 72149939, Gross weight: 1.80 kg, PU: 10.00 db.

Images

Additional information

Pergővezető vasúti alkalmazások számára St/tZn 10 mm
mindkét oldalon leélezve
Anyag: St/tZn
Átmérő: 10 mm
Hossz: 2950 mm
DB rajzszám: 3 EBS 15.03.42
Szabványhivatkozás: Ril 997.0204/0205

Gyártó: DEHN
Típus: RD 10 STTZN L2950 / 3 EBS 15.03.42
Cikksz.: 419752
vagy egyenértékű.



Technical data

Anyag St/tZn
Átmérő 10 mm
Hossz (l1) 2950 mm
DB rajzszám 3 EBS 15.03.42
Szabványhivatkozás Ril 997.0204/0205

Product 419752 was added to Notepad.

Go to Notepad

Product 419752 was added to the cart.

Go to Web-Shop

Part No. 483200 FS 16 2000 STTZN

GTIN 4013364019713, Customs tariff No. (EU): 72149939, Gross weight: 3.00 kg, PU: 1.00 db.

Images

Additional information

Felfogórúd 16 mm átmérővel és 2000 mm teljes hosszal St/tZn
Felfogó/földbevezető rudak tetőszerkezetek,
kémények stb. védelmére, betontalppal végzett
létesítéshez is.
Vagy földbevezető rúdként a
levezetések csatlakoztatásához a földelőrendszerre
Anyag: St/tZn
Átmérő: 16 mm
Hossz: 2000 mm
DB rajzszám: 3 EBS 15.03.42
Szabványhivatkozás: Ril 997.0204/0205, DIN EN 62561-2

Gyártó: DEHN
Típus: FS 16 2000 STTZN
Cikksz.: 483200
vagy egyenértékű.

Certificates



Technical data

Anyag St/tZn
Átmérő 16 mm
Hossz (l1) 2000 mm
DB rajzszám 3 EBS 15.03.42
Szabványhivatkozás Ril 997.0204/0205, DIN EN 62561-2

Product 483200 was added to Notepad.

Go to Notepad

Product 483200 was added to the cart.

Go to Web-Shop

Part No. 419753 RD 16 STTZN L5950 / 3 EBS 15.03.42

GTIN 4013364506053, Customs tariff No. (EU): 72149939, Gross weight: 9.76 kg, PU: 1.00 db.

Images

Additional information

Pergővezető vasúti alkalmazások számára St/tZn Ø16 mm
mindkét oldalon leélezve
Anyag: St/tZn
Átmérő: 16 mm
Hossz: 5950 mm
DB rajzszám: 3 EBS 15.03.42
Szabványhivatkozás: Ril 997.0204/0205

Gyártó: DEHN
Típus: RD 16 STTZN L5950 / 3 EBS 15.03.42
Cikksz.: 419753
vagy egyenértékű.



Technical data

Anyag St/tZn
Átmérő 16 mm
Hossz (l1) 5950 mm
DB rajzszám 3 EBS 15.03.42
Szabványhivatkozás Ril 997.0204/0205

Product 419753 was added to Notepad.

Go to Notepad

Product 419753 was added to the cart.

Go to Web-Shop

Vezetéktartó

Vezetéktartó pergővezető rögzítéséhez kősánckosáron vagy rúdhálókerítésen.

2 Products

Part No. 419751 PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44

GTIN 4013364459892, Customs tariff No. (EU): 85359000, Gross weight: 169.52 g, PU: 50.00 db.

Images

Additional information

Párhuzamos tartó St/tZn
pergővezető rögzítésére
sánckosárfalon és
rúdhálókerítésen.
Kapocs anyaga: St/tZn
Befogási tartomány kapocs Rd / Rd: 6-22 mm
Csavar: M10 x 40
Csavarok / rugós alátét anyaga: NIRO
Anya / alátét anyaga: NIRO
DB rajzszám: 3 EBS 15.03.44
Szabványhivatkozás: Ril 997.0204/0205

Gyártó: DEHN
Típus: PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44
Cikksz.: 419751
vagy egyenértékű.



Technical data

Kapocs anyaga St/tZn
Befogási tartomány kapocs Rd / Rd 6-22 mm
Csavar eM10 x 40
Csavarok / rugós alátét anyaga NIRO
Anya / alátét anyaga NIRO
DB rajzszám 3 EBS 15.03.44
Szabványhivatkozás Ril 997.0204/0205

Product 419751 was added to Notepad.

Go to Notepad

Product 419751 was added to the cart.

Go to Web-Shop

Part No. 419750 LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47

GTIN 4013364486898, Customs tariff No. (EU): 85389099, Gross weight: 164.40 g, PU: 50.00 db.

Images

Additional information

Könyöktartó St/tZn
pergővezető rögzítésére
sánckosárfalon és
rúdhálókerítésen.
Szerelve DEHNquick
átfedéssel.
Kapocs anyaga: St/tZn
Befogási tartomány rácsos rúd: 4-8 mm
Befogási tartomány Rd: 10-16 mm
Csavar: M8 x 25 mm, M8 x 35 mm
Csavar / anya anyaga: NIRO
Anyagvastagság: 3 mm
Kivitel: Rugós alátét és gömbalátét
DB rajzszám: 3 EBS 15.03.47
Szabványhivatkozás: Ril 997.0204/0205

Gyártó: DEHN
Típus: LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47
Cikksz.: 419750
vagy egyenértékű.



Technical data

Kapocs anyaga St/tZn
Befogási tartomány rácsos rúd 4-8 mm
Befogási tartomány Rd 10-16 mm
Csavar e M8 x 25 mm, e M8 x 35 mm
Csavar / anya anyaga NIRO
Anyagvastagság 3 mm
Kivitel Rugós alátét és gömbalátét
DB rajzszám 3 EBS 15.03.47
Szabványhivatkozás Ril 997.0204/0205

Product 419750 was added to Notepad.

Go to Notepad

Product 419750 was added to the cart.

Go to Web-Shop

Présösszekötő

Alumínium présösszekötő vasúti földelővezetékek összekapcsolására a 4 EBS 15.03.43 szerint.

4 Products

Part No. 419760 PRV RD10 RD10 L133 AL / 4 EBS 15.03.43

GTIN 4013364505964, Customs tariff No. (EU): 85369010, Gross weight: 130.18 g, PU: 3.00 db.

Images

Additional information

Présösszekötő
két pergővezető Ø10 mm
összekapcsolására
Anyag: Al
Pergővezető / pergővezető összeköttetés: Ø10 mm / Ø10 mm
Külső átmérő: 25 mm
Belső átmérő: 13 mm
Hossz: 133 mm
présbetéttel: lásd EBS rajzot
Préserő: 3 Ebgw 05.30
DB sz.: 987845
DB rajzszám: 4 EBS 15.03.43
Szabványhivatkozás: Ril 997.0204/0205

Gyártó: DEHN
Típus: PRV RD10 RD10 L133 AL / 4 EBS 15.03.43
Cikksz.: 419760
vagy egyenértékű.



Technical data

Anyag Al
Pergővezető / pergővezető összeköttetés Ø10 mm / Ø10 mm
Külső átmérő 25 mm
Belső átmérő 13 mm
Hossz (l1) 133 mm
présbetéttel lásd EBS rajzot
Préserő 3 Ebgw 05.30
DB sz. 987845
DB rajzszám 4 EBS 15.03.43
Szabványhivatkozás Ril 997.0204/0205

Product 419760 was added to Notepad.

Go to Notepad

Product 419760 was added to the cart.

Go to Web-Shop

Part No. 419761 PRV RD16 RD16 L143 AL / 4 EBS 15.03.43

GTIN 4013364506367, Customs tariff No. (EU): 85369010, Gross weight: 238.75 g, PU: 3.00 db.

Images

Additional information

Présösszekötő Al
két pergővezető Ø16 mm
összekapcsolására
Anyag: Al
Pergővezető / pergővezető összeköttetés: Ø16 mm / Ø16 mm
Külső átmérő: 32 mm
Belső átmérő: 17 mm
Hossz: 143 mm
présbetéttel: lásd EBS rajzot
Préserő: 3 Ebgw 05.30
DB sz.: 1449223
DB rajzszám: 4 EBS 15.03.43
Szabványhivatkozás: Ril 997.0204/0205

Gyártó: DEHN
Típus: PRV RD16 RD16 L143 AL / 4 EBS 15.03.43
Cikksz.: 419761
vagy egyenértékű.



Technical data

Anyag Al
Pergővezető / pergővezető összeköttetés Ø16 mm / Ø16 mm
Külső átmérő 32 mm
Belső átmérő 17 mm
Hossz (l1) 143 mm
présbetéttel lásd EBS rajzot
Préserő 3 Ebgw 05.30
DB sz. 1449223
DB rajzszám 4 EBS 15.03.43
Szabványhivatkozás Ril 997.0204/0205

Product 419761 was added to Notepad.

Go to Notepad

Product 419761 was added to the cart.

Go to Web-Shop

Part No. 419762 PRV RD10 110 L133 AL / 4 EBS 15.03.43

GTIN 4013364506374, Customs tariff No. (EU): 85369010, Gross weight: 140.28 g, PU: 3.00 db.

Images

Additional information

Présösszekötő Al
egy vasúti földelőkábel
összekapcsolásához
100/110 mm2 Ø10 mm
pergővezetővel
Anyag: Al
Földelőkábel / pergővezető összeköttetés: 100/110 mm2 / Ø10 mm
Külső átmérő: 25 mm
Belső átmérő: 11/13 mm
Hossz: 133 mm
présbetéttel: lásd EBS rajzot
Préserő: 3 Ebgw 05.30
DB sz.: 987879
DB rajzszám: 4 EBS 15.03.43
Szabványhivatkozás: Ril 997.0204/0205

Gyártó: DEHN
Típus: PRV RD10 110 L133 AL / 4 EBS 15.03.43
Cikksz.: 419762
vagy egyenértékű.



Technical data

Anyag Al
Földelőkábel / pergővezető összeköttetés 100/110 mm2 / Ø10 mm
Külső átmérő 25 mm
Belső átmérő 11/13 mm
Hossz (l1) 133 mm
présbetéttel lásd EBS rajzot
Préserő 3 Ebgw 05.30
DB sz. 987879
DB rajzszám 4 EBS 15.03.43
Szabványhivatkozás Ril 997.0204/0205

Product 419762 was added to Notepad.

Go to Notepad

Product 419762 was added to the cart.

Go to Web-Shop

Part No. 419763 PRV RD16 110 L143 AL / 4 EBS 15.03.43

GTIN 4013364506381, Customs tariff No. (EU): 85369010, Gross weight: 247.78 g, PU: 3.00 db.

Images

Additional information

Présösszekötő Al
egy vasúti földelőkábel
összekapcsolásához
100/110 mm2 Ø16 mm
pergővezetővel
Anyag: Al
Földelőkábel / pergővezető összeköttetés: 100/110 mm2 / Ø16 mm
Külső átmérő: 32 mm
Belső átmérő: 15/17 mm
Hossz: 143 mm
présbetéttel: lásd EBS rajzot
Préserő: 3 Ebgw 05.30
DB sz.: 1449206
DB rajzszám: 4 EBS 15.03.43
Szabványhivatkozás: Ril 997.0204/0205

Gyártó: DEHN
Típus: PRV RD16 110 L143 AL / 4 EBS 15.03.43
Cikksz.: 419763
vagy egyenértékű.



Technical data

Anyag Al
Földelőkábel / pergővezető összeköttetés 100/110 mm2 / Ø16 mm
Külső átmérő 32 mm
Belső átmérő 15/17 mm
Hossz (l1) 143 mm
présbetéttel lásd EBS rajzot
Préserő 3 Ebgw 05.30
DB sz. 1449206
DB rajzszám 4 EBS 15.03.43
Szabványhivatkozás Ril 997.0204/0205

Product 419763 was added to Notepad.

Go to Notepad

Product 419763 was added to the cart.

Go to Web-Shop

vasúti földelőkábel

Alumínium vasúti földelőkábel EBS 15.03.17-3 szerint vizuális jelöléssel kék csíkokkal.

2 Products

Part No. 419758 EK 110 L25M AL / 3 EBS 15.03.17-3

GTIN 4013364505940, Customs tariff No. (EU): 85446090, Gross weight: 15.75 kg, PU: 1.00 db.

Images

Additional information

vasúti földelőkábel AlMg(St) 110 mm2
PVC kábel 110 RM 0,6/1kV AlMg(St)
Lopásvédelem vizuális jelölés által
Vezető anyaga: AlMg(St)
Köpeny anyaga: PVC
Vezeték színe: fekete ● (kék ● hosszanti csíkkal)
Mag keresztmetszet (többhuzalos): 110 mm2
Vezetékhossz (köteg): 25 m
Köpeny tulajdonságai: UV-stabilizált és időjárásálló
DB sz.: 965121
DB rajzszám: 3 EBS 15.03.17-3
Szabványhivatkozás: Ril 997.0204/0205

Gyártó: DEHN
Típus: EK 110 L25M AL / 3 EBS 15.03.17-3
Cikksz.: 419758
vagy egyenértékű.



Technical data

Vezető anyaga AlMg (St)
Köpeny anyaga PVC
Vezeték színe fekete ● (kék ● hosszanti csíkkal)
Mag keresztmetszet (többhuzalos) 110 mm2
Vezetékhossz (köteg) 25 m
Köpeny tulajdonságai UV-stabilizált és időjárásálló
DB sz. 965121
DB rajzszám 3 EBS 15.03.17-3
Szabványhivatkozás Ril 997.0204/0205

Product 419758 was added to Notepad.

Go to Notepad

Product 419758 was added to the cart.

Go to Web-Shop

Part No. 419759 EK 110 L50M AL / 3 EBS 15.03.17-3

GTIN 4013364505995, Customs tariff No. (EU): 85446090, Gross weight: 31.50 kg, PU: 1.00 db.

Images

Additional information

vasúti földelőkábel AlMg(St) 110 mm2
PVC köpeny 110 RM 0,6/1kV AlMg(St)
Lopásvédelem vizuális jelölés által
Vezető anyaga: AlMg(St)
Köpeny anyaga: PVC
Vezeték színe: fekete ● (kék ● hosszanti csíkkal)
Mag keresztmetszet (többhuzalos): 110 mm2
Vezetékhossz (köteg): 50 m
Köpeny tulajdonságai: UV-stabilizált és időjárásálló
DB sz.: 965121
DB rajzszám: 3 EBS 15.03.17-3
Szabványhivatkozás: Ril 997.0204/0205

Gyártó: DEHN
Típus: EK 110 L50M AL / 3 EBS 15.03.17-3
Cikksz.: 419759
vagy egyenértékű.



Technical data

Vezető anyaga AlMg (St)
Köpeny anyaga PVC
Vezeték színe fekete ● (kék ● hosszanti csíkkal)
Mag keresztmetszet (többhuzalos) 110 mm2
Vezetékhossz (köteg) 50 m
Köpeny tulajdonságai UV-stabilizált és időjárásálló
DB sz. 965121
DB rajzszám 3 EBS 15.03.17-3
Szabványhivatkozás Ril 997.0204/0205

Product 419759 was added to Notepad.

Go to Notepad

Product 419759 was added to the cart.

Go to Web-Shop

Harangkábelsaruk

Alumínium harangkábelsaru a 3 EBS 15.03.22-1 szerint M10 / M12 kivitelben vasúti földelőkábel számára.

2 Products

Part No. 419765 GKS 110 12 AL / 3 EBS 15.03.22-1

GTIN 4013364506404, Customs tariff No. (EU): 85369010, Gross weight: 86.54 g, PU: 3.00 db.

Images

Additional information

Harangkábelsaru Al 110 mm² M12
földelőkábelek számára
PVC köpennyel és
AlMg(St) vezetővel
Anyag: Al
Külső átmérő: 25 mm
Belső átmérő: 22 mm
Hossz: 119 mm
Vezető anyaga: AlMgSt
Köpeny anyaga: (N)A(St)YY-O
Vezetékkeresztmetszet: 110 mm2
Kábelsaru furat: 13 mm (M12)
présbetéttel: lásd EBS rajzot
Préserő: 3 Ebgw 05.30
DB sz.: 1219081
DB rajzszám: 3 EBS 15.03.22-1
Szabványhivatkozás: Ril 997.0204/0205

Gyártó: DEHN
Típus: GKS 110 12 AL / 3 EBS 15.03.22-1
Cikksz.: 419765
vagy egyenértékű.



Technical data

Anyag Al
Külső átmérő 25 mm
Belső átmérő 22 mm
Hossz (l1) 119 mm
Vezető anyaga AlMgSt
Köpeny anyaga (N)A(St)YY-O
Vezetékkeresztmetszet 110 mm2
Kábelsaru furat 13 mm (M12)
présbetéttel lásd EBS rajzot
Préserő 3 Ebgw 05.30
DB sz. 1219081
DB rajzszám 3 EBS 15.03.22-1
Szabványhivatkozás Ril 997.0204/0205

Product 419765 was added to Notepad.

Go to Notepad

Product 419765 was added to the cart.

Go to Web-Shop

Part No. 419766 GKS 110 16 AL / 3 EBS 15.03.22-1

GTIN 4013364506411, Customs tariff No. (EU): 85369010, Gross weight: 86.82 g, PU: 3.00 db.

Images

Additional information

Harangkábelsaru Al 110 mm² M16
földelőkábelek számára
PVC köpennyel és
AlMg(St) vezetővel
Anyag: Al
Külső átmérő: 25 mm
Belső átmérő: 22 mm
Hossz: 119 mm
Vezető anyaga: AlMgSt
Köpeny anyaga: (N)A(St)YY-O
Vezetékkeresztmetszet: 110 mm2
Kábelsaru furat: 17 mm (M16)
présbetéttel: lásd EBS rajzot
Préserő: 3 Ebgw 05.30
DB sz.: 1219082
DB rajzszám: 3 EBS 15.03.22-1
Szabványhivatkozás: Ril 997.0204/0205

Gyártó: DEHN
Típus: GKS 110 16 AL / 3 EBS 15.03.22-1
Cikksz.: 419766
vagy egyenértékű.



Technical data

Anyag Al
Külső átmérő 25 mm
Belső átmérő 22 mm
Hossz (l1) 119 mm
Vezető anyaga AlMgSt
Köpeny anyaga (N)A(St)YY-O
Vezetékkeresztmetszet 110 mm2
Kábelsaru furat 17 mm (M16)
présbetéttel lásd EBS rajzot
Préserő 3 Ebgw 05.30
DB sz. 1219082
DB rajzszám 3 EBS 15.03.22-1
Szabványhivatkozás Ril 997.0204/0205

Product 419766 was added to Notepad.

Go to Notepad

Product 419766 was added to the cart.

Go to Web-Shop
back to top
