Part No. 472207 PAS I 6AP M10 CU

GTIN 4013364090927, Customs tariff No. (EU): 85359000, Gross weight: 964.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

CAD files

Equipotential bonding bar, industrial design, 6 terminals w. insulators, Cu
Equipotential bonding bar for industrial use
For main equipotential bonding according to DIN VDE
0100 Part 410/540 and lightning equipotential
bonding according to EN 62305
Also for use in hazardous zones (screws protected
against self-loosening)
UV-stabilised
Csatlakozókapcsok száma: 6
Anyag: Cu
Méretek: 295 x 40 x 5 mm
Keresztmetszet: 200 mm2
Zárlati áram (50 Hz): 39 kA
Csavar: M10 x 25 mm
Csavar /anya anyaga: StSt (rozsdamentes acél)
Kialakítás: rugós alátéttel
Szigetelő anyaga: UP
Szabvány: EN 62561-1

Gyártó: DEHN
Típus: PAS I 6AP M10 CU
Cikksz.: 472207
vagy egyenértékű.

Certificates

Technical data

Anyag	Cu
Méretek (l x w x t1)	295 x 40 x 5 mm
Keresztmetszet	200 mm²
Zárlati áram (50 Hz) (1 s; ≤ 300 °C)	39 kA
Csavar	di M10 x 25 mm
Csavar /anya anyaga	StSt (rozsdamentes acél)
Kialakítás	rugós alátéttel
Szigetelő anyaga	UP
Szabvány	EN 62561-1

Csatlakozókapcsok száma	6
Anyag	Cu
Méretek (l x w x t1)	295 x 40 x 5 mm
Keresztmetszet	200 mm²
Zárlati áram (50 Hz) (1 s; ≤ 300 °C)	39 kA
Csavar	di M10 x 25 mm
Csavar /anya anyaga	StSt (rozsdamentes acél)
Kialakítás	rugós alátéttel
Szigetelő anyaga	UP
Szigetelő színe	piros ●
Szabvány	EN 62561-1

Product 472207 was added to Notepad.

Go to Notepad

Product 472207 was added to the cart.

Go to Web-Shop

Part No. 472209 PAS I 6AP M10 V2A

GTIN 4013364090934, Customs tariff No. (EU): 85359000, Gross weight: 1.01 kg, PU: 1.00 db.

Images

Open PDF

Additional information

CAD files

Equipotential bonding bar, industrial design, 6 terminals w. insulators, StSt
Equipotential bonding bar for industrial use
For main equipotential bonding according to DIN VDE
0100 Part 410/540 and lightning equipotential
bonding according to EN 62305
Also for use in hazardous zones (screws protected
against self-loosening)
UV-stabilised
Csatlakozókapcsok száma: 6
Anyag: StSt (rozsdamentes acél)
Anyagszám: 1.4301 / 1.4303
Méretek: 295 x 40 x 6 mm
Keresztmetszet: 240 mm2
Zárlati áram (50 Hz): 8.9 kA
Csavar: M10 x 25 mm
Csavar /anya anyaga: StSt (rozsdamentes acél)
Kialakítás: rugós alátéttel
Szigetelő anyaga: UP
Szabvány: EN 62561-1

Gyártó: DEHN
Típus: PAS I 6AP M10 V2A
Cikksz.: 472209
vagy egyenértékű.

Certificates

Technical data

Anyag	StSt (rozsdamentes acél)
Méretek (l x w x t1)	295 x 40 x 6 mm
Keresztmetszet	240 mm²
Zárlati áram (50 Hz) (1 s; ≤ 300 °C)	8.9 kA
Csavar	di M10 x 25 mm
Csavar /anya anyaga	StSt (rozsdamentes acél)
Kialakítás	rugós alátéttel
Szigetelő anyaga	UP
Szabvány	EN 62561-1

Csatlakozókapcsok száma	6
Anyag	StSt (rozsdamentes acél)
Anyagszám	1.4301 / 1.4303
Méretek (l x w x t1)	295 x 40 x 6 mm
Keresztmetszet	240 mm²
Zárlati áram (50 Hz) (1 s; ≤ 300 °C)	8.9 kA
Csavar	di M10 x 25 mm
Csavar /anya anyaga	StSt (rozsdamentes acél)
Kialakítás	rugós alátéttel
Szigetelő anyaga	UP
Szigetelő színe	piros ●
Szabvány	EN 62561-1

Product 472209 was added to Notepad.

Go to Notepad

Product 472209 was added to the cart.

Go to Web-Shop

Part No. 472227 PAS I 8AP M10 CU

GTIN 4013364096424, Customs tariff No. (EU): 85359000, Gross weight: 1.14 kg, PU: 1.00 db.

Predecessor

Images

Open PDF

Additional information

CAD files

Equipotential bonding bar, industrial design, 8 terminals w. insulators, Cu
Equipotential bonding bar for industrial use
For main equipotential bonding according to DIN VDE
0100 Part 410/540 and lightning equipotential
bonding according to EN 62305
Also for use in hazardous zones (screws protected
against self-loosening)
UV-stabilised
Csatlakozókapcsok száma: 8
Anyag: Cu
Méretek: 365 x 40 x 5 mm
Keresztmetszet: 200 mm2
Zárlati áram (50 Hz): 39 kA
Csavar: M10 x 25 mm
Csavar /anya anyaga: StSt (rozsadamentes acél)
Kialakítás: rugós alátéttel
Szigetelő anyaga: UP
Szabvány: EN 62561-1

Gyártó: DEHN
Típus: PAS I 8AP M10 CU
Cikksz.: 472227
vagy egyenértékű.

Certificates

Technical data

Anyag	Cu
Méretek (l x w x t1)	365 x 40 x 5 mm
Keresztmetszet	200 mm²
Zárlati áram (50 Hz) (1 s; ≤ 300 °C)	39 kA
Csavar	di M10 x 25 mm
Csavar /anya anyaga	StSt (rozsadamentes acél)
Kialakítás	rugós alátéttel
Szigetelő anyaga	UP
Szabvány	EN 62561-1

Csatlakozókapcsok száma	8
Anyag	Cu
Méretek (l x w x t1)	365 x 40 x 5 mm
Keresztmetszet	200 mm²
Zárlati áram (50 Hz) (1 s; ≤ 300 °C)	39 kA
Csavar	di M10 x 25 mm
Csavar /anya anyaga	StSt (rozsadamentes acél)
Kialakítás	rugós alátéttel
Szigetelő anyaga	UP
Szigetelő színe	piros ●
Szabvány	EN 62561-1

Product 472227 was added to Notepad.

Go to Notepad

Product 472227 was added to the cart.

Go to Web-Shop

Part No. 472229 PAS I 8AP M10 V2A

GTIN 4013364096431, Customs tariff No. (EU): 85359000, Gross weight: 1.18 kg, PU: 1.00 db.

Images

Open PDF

Additional information

CAD files

Equipotential bonding bar, industrial design, 8 terminals w. insulators, StSt
Equipotential bonding bar for industrial use
For main equipotential bonding according to DIN VDE
0100 Part 410/540 and lightning equipotential
bonding according to EN 62305
Also for use in hazardous zones (screws protected
against self-loosening)

Csatlakozókapcsok száma: 8
Anyag: StSt (rozsadamentes acél)
Anyagszám: 1.4301 / 1.4303
Méretek: 365 x 40 x 6 mm
Keresztmetszet: 240 mm2
Zárlati áram (50 Hz): 8.9 kA
Csavar: M10 x 25 mm
Csavar /anya anyaga: StSt (rozsadamentes acél)
Kialakítás: rugós alátéttel
Szigetelő anyaga: UP
Szabvány: EN 62561-1

Gyártó: DEHN
Típus: PAS I 8AP M10 V2A
Cikksz.: 472229
vagy egyenértékű.

Certificates

Technical data

Anyag	StSt (rozsadamentes acél)
Méretek (l x w x t1)	365 x 40 x 6 mm
Keresztmetszet	240 mm²
Zárlati áram (50 Hz) (1 s; ≤ 300 °C)	8.9 kA
Csavar	di M10 x 25 mm
Csavar /anya anyaga	StSt (rozsadamentes acél)
Kialakítás	rugós alátéttel
Szigetelő anyaga	UP
Szabvány	EN 62561-1

Csatlakozókapcsok száma	8
Anyag	StSt (rozsadamentes acél)
Anyagszám	1.4301 / 1.4303
Méretek (l x w x t1)	365 x 40 x 6 mm
Keresztmetszet	240 mm²
Zárlati áram (50 Hz) (1 s; ≤ 300 °C)	8.9 kA
Csavar	di M10 x 25 mm
Csavar /anya anyaga	StSt (rozsadamentes acél)
Kialakítás	rugós alátéttel
Szigetelő anyaga	UP
Szigetelő színe	piros ●
Szabvány	EN 62561-1

Product 472229 was added to Notepad.

Go to Notepad

Product 472229 was added to the cart.

Go to Web-Shop

Part No. 472217 PAS I 10AP M10 CU

GTIN 4013364090941, Customs tariff No. (EU): 85359000, Gross weight: 1.35 kg, PU: 1.00 db.

Images

Open PDF

Additional information

CAD files

Equipotential bonding bar, industrial design, 10 terminals w. insulators, Cu
Equipotential bonding bar for industrial use
For main equipotential bonding according to DIN VDE
0100 Part 410/540 and lightning equipotential
bonding according to EN 62305
Also for use in hazardous zones (screws protected
against self-loosening)
UV-stabilised
Csatlakozókapcsok száma: 10
Anyag: Cu
Méretek: 435 x 40 x 5 mm
Keresztmetszet: 200 mm2
Zárlati áram (50 Hz): 39 kA
Csavar: M10 x 25 mm
Csavar /anya anyaga: StSt (rozsadamentes acél)
Kialakítás: rugós alátéttel
Szigetelő anyaga: UP
Szabvány: EN 62561-1

Gyártó: DEHN
Típus: PAS I 10AP M10 CU
Cikksz.: 472217
vagy egyenértékű.

Certificates

Technical data

Anyag	Cu
Méretek (l x w x t1)	435 x 40 x 5 mm
Keresztmetszet	200 mm²
Zárlati áram (50 Hz) (1 s; ≤ 300 °C)	39 kA
Csavar	di M10 x 25 mm
Csavar /anya anyaga	StSt (rozsadamentes acél)
Kialakítás	rugós alátéttel
Szigetelő anyaga	UP
Szabvány	EN 62561-1

Csatlakozókapcsok száma	10
Anyag	Cu
Méretek (l x w x t1)	435 x 40 x 5 mm
Keresztmetszet	200 mm²
Zárlati áram (50 Hz) (1 s; ≤ 300 °C)	39 kA
Csavar	di M10 x 25 mm
Csavar /anya anyaga	StSt (rozsadamentes acél)
Kialakítás	rugós alátéttel
Szigetelő anyaga	UP
Szigetelő színe	piros ●
Szabvány	EN 62561-1

Product 472217 was added to Notepad.

Go to Notepad

Product 472217 was added to the cart.

Go to Web-Shop

Part No. 472219 PAS I 10AP M10 V2A

GTIN 4013364090958, Customs tariff No. (EU): 85359000, Gross weight: 1.41 kg, PU: 1.00 db.

Images

Open PDF

Additional information

CAD files

Equipotential bonding bar, industrial design, 10 terminals w. insulators, StSt
Equipotential bonding bar for industrial use
For main equipotential bonding according to DIN VDE
0100 Part 410/540 and lightning equipotential
bonding according to EN 62305
Also for use in hazardous zones (screws protected
against self-loosening)
UV-stabilised
Csatlakozókapcsok száma: 10
Anyag: StSt (rozsadamentes acél)
Anyagszám: 1.4301 / 1.4303
Méretek: 435 x 40 x 6 mm
Keresztmetszet: 240 mm2
Zárlati áram (50 Hz): 8.9 kA
Csavar: M10 x 25 mm
Csavar /anya anyaga: StSt (rozsadamentes acél)
Kialakítás: rugós alátéttel
Szigetelő anyaga: UP
Szabvány: EN 62561-1

Gyártó: DEHN
Típus: PAS I 10AP M10 V2A
Cikksz.: 472219
vagy egyenértékű.

Certificates

Technical data

Anyag	StSt (rozsadamentes acél)
Méretek (l x w x t1)	435 x 40 x 6 mm
Keresztmetszet	240 mm²
Zárlati áram (50 Hz) (1 s; ≤ 300 °C)	8.9 kA
Csavar	di M10 x 25 mm
Csavar /anya anyaga	StSt (rozsadamentes acél)
Kialakítás	rugós alátéttel
Szigetelő anyaga	UP
Szabvány	EN 62561-1

Csatlakozókapcsok száma	10
Anyag	StSt (rozsadamentes acél)
Anyagszám	1.4301 / 1.4303
Méretek (l x w x t1)	435 x 40 x 6 mm
Keresztmetszet	240 mm²
Zárlati áram (50 Hz) (1 s; ≤ 300 °C)	8.9 kA
Csavar	di M10 x 25 mm
Csavar /anya anyaga	StSt (rozsadamentes acél)
Kialakítás	rugós alátéttel
Szigetelő anyaga	UP
Szigetelő színe	piros ●
Szabvány	EN 62561-1

Product 472219 was added to Notepad.

Go to Notepad

Product 472219 was added to the cart.

Go to Web-Shop

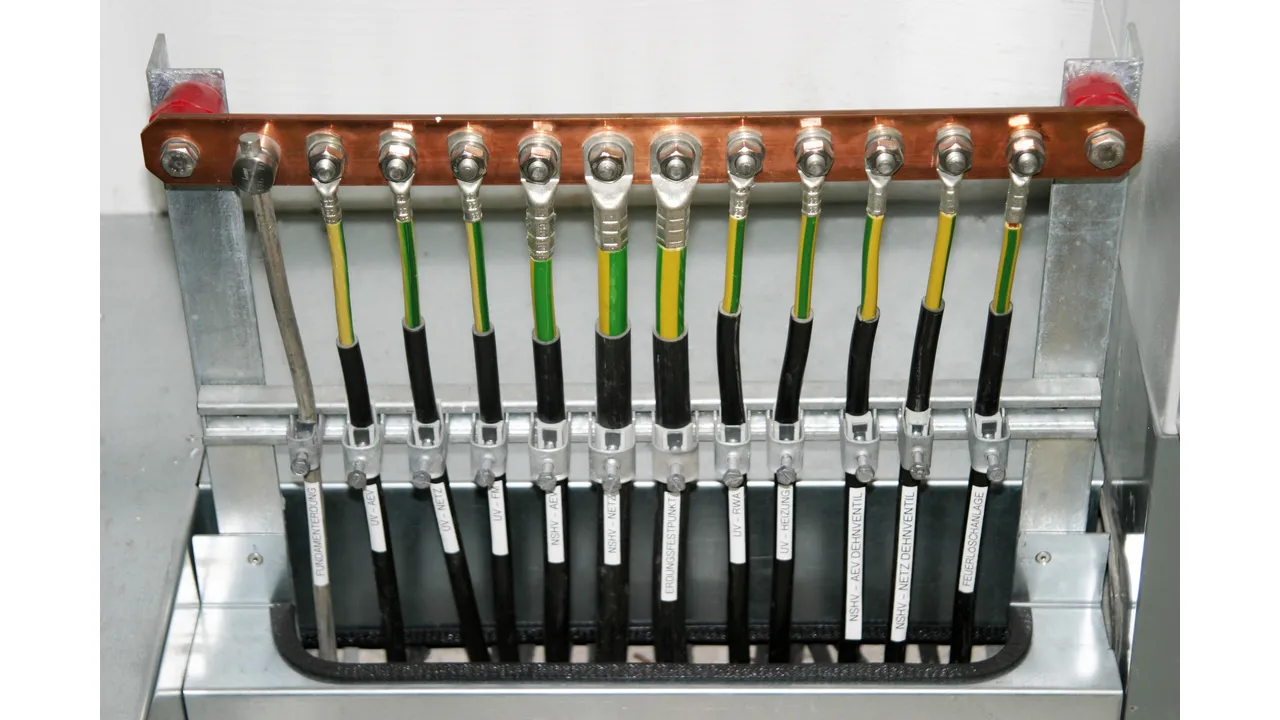

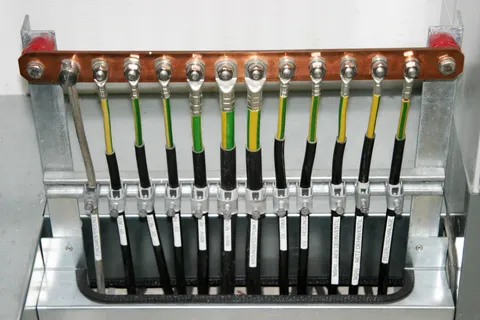

Part No. 472237 PAS I 12AP M10 CU

GTIN 4013364096448, Customs tariff No. (EU): 85359000, Gross weight: 1.53 kg, PU: 1.00 db.

Images

Open PDF

Additional information

CAD files

Equipotential bonding bar, industrial design, 12 terminals w. insulators, Cu
Equipotential bonding bar for industrial use
For main equipotential bonding according to DIN VDE
0100 Part 410/540 and lightning equipotential
bonding according to EN 62305
Also for use in hazardous zones (screws protected
against self-loosening)

Csatlakozókapcsok száma: 12
Anyag: Cu
Méretek: 505 x 40 x 5 mm
Keresztmetszet: 200 mm2
Zárlati áram (50 Hz): 39 kA
Csavar: M10 x 25 mm
Csavar /anya anyaga: StSt (rozsadamentes acél)
Kialakítás: rugós alátéttel
Szigetelő anyaga: UP
Szabvány: EN 62561-1

Gyártó: DEHN
Típus: PAS I 12AP M10 CU
Cikksz.: 472237
vagy egyenértékű.

Certificates

Technical data

Anyag	Cu
Méretek (l x w x t1)	505 x 40 x 5 mm
Keresztmetszet	200 mm²
Zárlati áram (50 Hz) (1 s; ≤ 300 °C)	39 kA
Csavar	di M10 x 25 mm
Csavar /anya anyaga	StSt (rozsadamentes acél)
Kialakítás	rugós alátéttel
Szigetelő anyaga	UP
Szabvány	EN 62561-1

Csatlakozókapcsok száma	12
Anyag	Cu
Méretek (l x w x t1)	505 x 40 x 5 mm
Keresztmetszet	200 mm²
Zárlati áram (50 Hz) (1 s; ≤ 300 °C)	39 kA
Csavar	di M10 x 25 mm
Csavar /anya anyaga	StSt (rozsadamentes acél)
Kialakítás	rugós alátéttel
Szigetelő anyaga	UP
Szigetelő színe	piros ●
Szabvány	EN 62561-1

Product 472237 was added to Notepad.

Go to Notepad

Product 472237 was added to the cart.

Go to Web-Shop

Part No. 472239 PAS I 12AP M10 V2A

GTIN 4013364096455, Customs tariff No. (EU): 85359000, Gross weight: 1.59 kg, PU: 1.00 db.

Images

Open PDF

Additional information

CAD files

Equipotential bonding bar, industrial design, 12 terminals w. insulators, StSt
Equipotential bonding bar for industrial use
For main equipotential bonding according to DIN VDE
0100 Part 410/540 and lightning equipotential
bonding according to EN 62305
Also for use in hazardous zones (screws protected
against self-loosening)
UV-stabilised
Csatlakozókapcsok száma: 12
Anyag: StSt (rozsadamentes acél)
Anyagszám: 1.4301 / 1.4303
Méretek: 505 x 40 x 6 mm
Keresztmetszet: 240 mm2
Zárlati áram (50 Hz): 8.9 kA
Csavar: M10 x 25 mm
Csavar /anya anyaga: StSt (rozsadamentes acél)
Kialakítás: rugós alátéttel
Szigetelő anyaga: UP
Szabvány: EN 62561-1

Gyártó: DEHN
Típus: PAS I 12AP M10 V2A
Cikksz.: 472239
vagy egyenértékű.

Certificates

Technical data

Anyag	StSt (rozsadamentes acél)
Méretek (l x w x t1)	505 x 40 x 6 mm
Keresztmetszet	240 mm²
Zárlati áram (50 Hz) (1 s; ≤ 300 °C)	8.9 kA
Csavar	di M10 x 25 mm
Csavar /anya anyaga	StSt (rozsadamentes acél)
Kialakítás	rugós alátéttel
Szigetelő anyaga	UP
Szabvány	EN 62561-1

Csatlakozókapcsok száma	12
Anyag	StSt (rozsadamentes acél)
Anyagszám	1.4301 / 1.4303
Méretek (l x w x t1)	505 x 40 x 6 mm
Keresztmetszet	240 mm²
Zárlati áram (50 Hz) (1 s; ≤ 300 °C)	8.9 kA
Csavar	di M10 x 25 mm
Csavar /anya anyaga	StSt (rozsadamentes acél)
Kialakítás	rugós alátéttel
Szigetelő anyaga	UP
Szigetelő színe	piros ●
Szabvány	EN 62561-1

Product 472239 was added to Notepad.

Go to Notepad

Product 472239 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Potenciálkiegyenlítő sínek robbanásveszélyes terekhez 2/22 zóna

Sín 6 csatlakozókapoccsal

Part No. 472207 PAS I 6AP M10 CU

Product 472207 was added to Notepad.

Product 472207 was added to the cart.

Part No. 472209 PAS I 6AP M10 V2A

Product 472209 was added to Notepad.

Product 472209 was added to the cart.

Sín 8 csatlakozókapoccsal

Part No. 472227 PAS I 8AP M10 CU

Product 472227 was added to Notepad.

Product 472227 was added to the cart.

Part No. 472229 PAS I 8AP M10 V2A

Product 472229 was added to Notepad.

Product 472229 was added to the cart.

Sín 10 csatlakozókapoccsal

Part No. 472217 PAS I 10AP M10 CU

Product 472217 was added to Notepad.

Product 472217 was added to the cart.

Part No. 472219 PAS I 10AP M10 V2A

Product 472219 was added to Notepad.

Product 472219 was added to the cart.

Sín 12 csatlakozókapoccsal

Part No. 472237 PAS I 12AP M10 CU

Product 472237 was added to Notepad.

Product 472237 was added to the cart.

Part No. 472239 PAS I 12AP M10 V2A

Product 472239 was added to Notepad.

Product 472239 was added to the cart.

Potenciálkiegyenlítő sínek robbanásveszélyes terekhez 2/22 zóna

Sín 6 csatlakozókapoccsal

Part No. 472207 PAS I 6AP M10 CU

You are not authorized to download 472207.stp

You are not authorized to download 472207.igs

You are not authorized to download 472207.jt

You are not authorized to download 472207.dwg

You are not authorized to download 472207m_D.dxf

Product 472207 was added to Notepad.

Product 472207 was added to the cart.

Part No. 472209 PAS I 6AP M10 V2A

You are not authorized to download 472207.stp

You are not authorized to download 472207.igs

You are not authorized to download 472207.jt

You are not authorized to download 472207.dwg

You are not authorized to download 472207m_D.dxf

Product 472209 was added to Notepad.

Product 472209 was added to the cart.

Sín 8 csatlakozókapoccsal

Part No. 472227 PAS I 8AP M10 CU

You are not authorized to download 472227.stp

You are not authorized to download 472227.igs

You are not authorized to download 472227.jt

You are not authorized to download 472227.dwg

You are not authorized to download 472227m_D.dxf

Product 472227 was added to Notepad.

Product 472227 was added to the cart.

Part No. 472229 PAS I 8AP M10 V2A

You are not authorized to download 472227.stp

You are not authorized to download 472227.igs

You are not authorized to download 472227.jt

You are not authorized to download 472227.dwg

You are not authorized to download 472227m_D.dxf

Product 472229 was added to Notepad.

Product 472229 was added to the cart.

Sín 10 csatlakozókapoccsal

Part No. 472217 PAS I 10AP M10 CU

You are not authorized to download 472219.stp

You are not authorized to download 472219.igs

You are not authorized to download 472219.jt

You are not authorized to download 472219.dwg

You are not authorized to download 472217m_D.dxf

Product 472217 was added to Notepad.

Product 472217 was added to the cart.

Part No. 472219 PAS I 10AP M10 V2A

You are not authorized to download 472219.stp

You are not authorized to download 472219.igs

You are not authorized to download 472219.jt

You are not authorized to download 472219.dwg

You are not authorized to download 472217m_D.dxf

Product 472219 was added to Notepad.

Product 472219 was added to the cart.

Sín 12 csatlakozókapoccsal

Part No. 472237 PAS I 12AP M10 CU

You are not authorized to download 472237.stp

You are not authorized to download 472237.igs

You are not authorized to download 472237.jt

You are not authorized to download 472237.dwg

You are not authorized to download 472237m_D.dxf

Product 472237 was added to Notepad.

Product 472237 was added to the cart.

Part No. 472239 PAS I 12AP M10 V2A

You are not authorized to download 472237.stp

You are not authorized to download 472237.igs

You are not authorized to download 472237.jt

You are not authorized to download 472237.dwg

You are not authorized to download 472237m_D.dxf

Product 472239 was added to Notepad.

Product 472239 was added to the cart.
