Huzalozási tartozék STAK

Lehetővé teszi az EMC-optimális átmenő vezetékezés létrehozását a DIN VDE 0100-534 szerint

Details

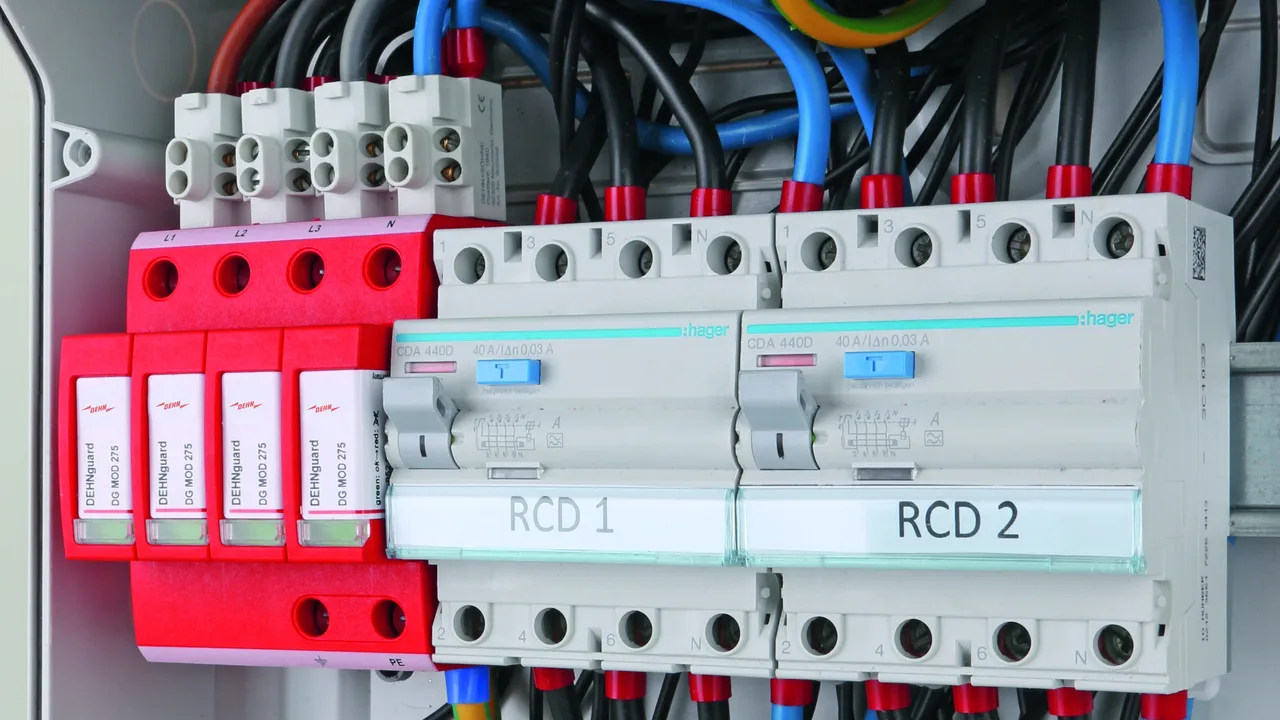

Villámáram- és túlfeszültség-korlátozók EMC-optimális átmenő vezetékezésének létrehozása a DIN VDE 0100-534 szerint STAK 2X16 segítségével.

lorem ipsum — Villámáram- és túlfeszültség-korlátozók EMC-optimális átmenő vezetékezésének létrehozása a DIN VDE 0100-534 szerint STAK 2X16 segítségével.

Push-in rugós kapocs STAK 4X10

1 Product

Part No. 952588 STAK 4X10

GTIN 4013364526624, Customs tariff No. (EU): 85369010, Gross weight: 35.67 g, PU: 2.00 db.

Images

Additional information

Push-in kapocs STAK 4X10
Csatlakozási keresztmetszet: 4 x 10 mm²

Gyártó: DEHN
Típus: STAK 4X10
Cikksz.: 952588
vagy egyenértékű.

Certificates

Technical data

Legnagyobb tartós üzemi feszültség AC (U_C )	275 V
Legnagyobb PV feszültség (U_CPV )	1500 V
Villám-lökőáram (10/350 µs) (I_imp )	6,25 kA
Névleges levezetési lökőáram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Csatlakozási keresztmetszet (min.)	1,5 mm² tömör / 6 mm² finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (min) érvéghüvellyel	1,5 mm²
Csatlakozási keresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási keresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²

Legnagyobb tartós üzemi feszültség AC (U_C )	275 V
Legnagyobb PV feszültség (U_CPV )	1500 V
Villám-lökőáram (10/350 µs) (I_imp )	6,25 kA
Névleges levezetési lökőáram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Zárlati szilárdság (I_SCPV )	10 kA
Zárlati szilárdság (I_SCCR )	50 kA
Névleges terhelőáram (I_L )	40 A
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Csatlakozási keresztmetszet (min.)	1,5 mm² tömör / 6 mm² finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (min) érvéghüvellyel	1,5 mm²
Csatlakozási keresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási keresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Beszerelés helye	Belső tér
Beépítési méretek	1 Osztásegység, DIN 43880
Alsó rész STAK 4X10 magasság	57 mm

Product 952588 was added to Notepad.

Go to Notepad

Product 952588 was added to the cart.

Go to Web-Shop

Tűs csatlakozókapocs STAK 25

Tűs csatlakozókapocs villámáram- és túlfeszültség-korlátozók EMC-optimális átmenő vezetékezésének létrehozása a DIN VDE 0100-534 szerint.

1 Product

Part No. 952589 STAK 25

GTIN 4013364132306, Customs tariff No. (EU): 85369010, Gross weight: 17.40 g, PU: 4.00 db.

Images

Additional information

CAD files

Tűs csatlakozókapocs STAK 25
Tűs csatlakozókapocs V-huzalozáshoz
túlfeszültségvédelmi eszközökön 25 mm²-ig

Gyártó: DEHN
Típus: STAK 25
Cikksz.: 952589
vagy egyenértékű.

Certificates

Technical data

Névleges feszültség AC / DC (U_N )	600 V
Legnagyobb PV feszültség (U_CPV) alkalmazásban DEHNguard M YPV ...	1200 V
Névleges terhelőáram AC (I_L )	100 A
Villám-lökőáram (10/350 µs) (I_imp )	25 kA
Levezetési áram (8/20 µs)	50 kA
Csatlakozási keresztmetszet (min.)	1,5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	25 mm² több / 16 mm² finomsodrat
Csatlakozás módja	elöl

Névleges feszültség AC / DC (U_N )	600 V
Legnagyobb PV feszültség (U_CPV) alkalmazásban DEHNguard M YPV ...	1200 V
Névleges terhelőáram AC (I_L )	100 A
Villám-lökőáram (10/350 µs) (I_imp )	25 kA
Levezetési áram (8/20 µs)	50 kA
Névleges szigetelési feszültség (U_i )	630 V
Névleges lökőfeszültség-állóság (U_imp )	6 kV
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Csatlakozási keresztmetszet (min.)	1,5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	25 mm² több / 16 mm² finomsodrat
Csatlakozás módja	elöl
Megfelelő számára	DEHNguard S, DEHNguard M, DEHNgap C S, DEHNshield, átmenő sorkapocs DK 25

Product 952589 was added to Notepad.

Go to Notepad

Product 952589 was added to the cart.

Go to Web-Shop

Tűs csatlakozókapocs STAK 3X16

Tűs csatlakozókapocs villámáram- és túlfeszültség-korlátozók EMC-optimális átmenő vezetékezésének létrehozása a DIN VDE 0100-534 szerint.

1 Product

Part No. 900588 STAK 3X16

GTIN 4013364323933, Customs tariff No. (EU): 85369010, Gross weight: 40.00 g, PU: 4.00 db.

Images

Open PDF

Additional information

CAD files

Tűs csatlakozókapocs STAK 3X16
Kapcsos kivitel V-huzalozáshoz
Csatlakozási keresztmetszet: 3 x 16 mm2

Gyártó: DEHN
Típus: STAK 3X16
Cikksz.: 900588
vagy egyenértékű.

Certificates

Technical data

Névleges feszültség AC / DC (U_N )	690 V / 1500 V
Névleges terhelőáram AC (I_L )	160 A
Névleges terhelőáram V kapcsolásnál	80 A
Villám-lökőáram (10/350 µs) (I_imp )	25 kA
Csatlakozási keresztmetszet (min.)	1,5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	16 mm² több / 10 mm² finomsodrat
Csatlakozás módja	elöl

Névleges feszültség AC / DC (U_N )	690 V / 1500 V
Névleges terhelőáram AC (I_L )	160 A
Névleges terhelőáram V kapcsolásnál	80 A
Villám-lökőáram (10/350 µs) (I_imp )	25 kA
Névleges szigetelési feszültség (U_i )	1000 V
Névleges lökőfeszültség-állóság (U_imp )	8 kV
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Csatlakozási keresztmetszet (min.)	1,5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	16 mm² több / 10 mm² finomsodrat
Csatlakozás módja	elöl

Product 900588 was added to Notepad.

Go to Notepad

Product 900588 was added to the cart.

Go to Web-Shop

Tűs csatlakozókapocs STAK 2X16

Tűs csatlakozókapocs villámáram- és túlfeszültség-korlátozók EMC-optimális átmenő vezetékezésének létrehozása a DIN VDE 0100-534 szerint.

1 Product

Part No. 900589 STAK 2X16

GTIN 4013364109339, Customs tariff No. (EU): 85369010, Gross weight: 20.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

Tűs csatlakozókapocs STAK 2X16
Kettős kapocs kivitelezés az
EMC-optimális átmenő huzalozáshoz
Csatlakozási keresztmetszet: 2 x 16 mm2

Gyártó: DEHN
Típus: STAK 2X16
Cikksz.: 900589
vagy egyenértékű.

Technical data

Villám-lökőáram (10/350 µs) (I_imp )	25 kA
Csatlakozási keresztmetszet (min.)	2x 10 mm²
Csatlakozási keresztmetszet (max.)	2x 16 mm²
Csatlakozás módja	elöl (kettős kapocs)

Product 900589 was added to Notepad.

Go to Notepad

Product 900589 was added to the cart.

Go to Web-Shop
