Part No. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

GTIN 4013364024908, Customs tariff No. (EU): 85359000, Gross weight: 23.90 g, PU: 50.00 db.

Images

Open PDF

Additional information

CAD files

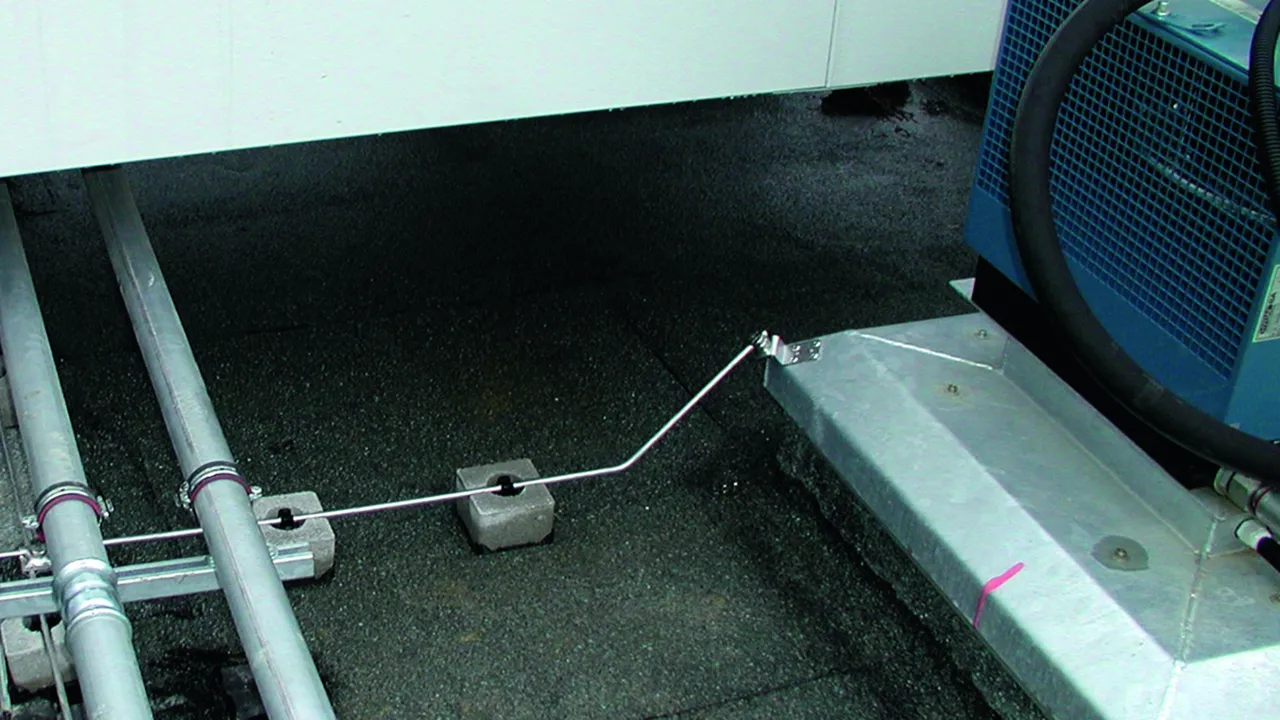

Csatlakozópánt négyszögletes furattal Al
Csatlakozópántok
fémburkolatok csatlakoztatásához
vakszegeccsel vagy
csavarral lyuk 11x11 mm (pl. KS-összekötő számára),
Csatlakozás hosszanti és keresztirányú
Heveder anyaga: Al
rögzítés: [4x] Ø5,2 / [2x] Ø6,5 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: AL ZF B11.11 B5.2 6.5 L81 AL
Cikksz.: 377005
vagy egyenértékű.

Certificates

Technical data

Heveder anyaga	Al
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Heveder anyaga	Al
Anyagvastagság (t1)	3 mm
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Rögzítési lehetőség	Vakszegecsek vagy fúrócsavarok
Alkalmazási előírás	a DIN EN 62305-3 1. melléklet szerint ≥ 0,5 mm anyagvastagságnál a csatlakoztatáshoz 4 db szegecset Ø5 mm, 2 db szegecset Ø6 mm vagy ≥ 2mm anyagvastagságnál 2 db önmetsző csavart Ø6,3 mm NIRO kell felhasználni
Csatlakozás	hosszanti / keresztirányú
Csatlakozás módja	Négyszögletes furat 11x11 mm (KS összekötők)
Villámáram-vezetőképesség (10/350 µs)	= *⁾
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 377005 was added to Notepad.

Go to Notepad

Product 377005 was added to the cart.

Go to Web-Shop

Part No. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

GTIN 4013364024915, Customs tariff No. (EU): 85359000, Gross weight: 51.20 g, PU: 50.00 db.

Images

Open PDF

Additional information

CAD files

Csatlakozópánt négyszögletes furattal Cu
Csatlakozópántok
fémburkolatok csatlakoztatásához
vakszegeccsel vagy
csavarral lyuk 11x11 mm (pl. KS-összekötő számára),
Csatlakozás hosszanti és keresztirányú
Heveder anyaga: Cu
rögzítés: [4x] Ø5,2 / [2x] Ø6,5 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: AL ZF B11.11 B5.2 6.5 L81 CU
Cikksz.: 377017
vagy egyenértékű.

Certificates

Technical data

Heveder anyaga	Cu
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Heveder anyaga	Cu
Anyagvastagság (t1)	2 mm
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Rögzítési lehetőség	Vakszegecsek vagy fúrócsavarok
Alkalmazási előírás	a DIN EN 62305-3 1. melléklet szerint ≥ 0,5 mm anyagvastagságnál a csatlakoztatáshoz 4 db szegecset Ø5 mm, 2 db szegecset Ø6 mm vagy ≥ 2mm anyagvastagságnál 2 db önmetsző csavart Ø6,3 mm NIRO kell felhasználni
Csatlakozás	hosszanti / keresztirányú
Csatlakozás módja	Négyszögletes furat 11x11 mm (KS összekötők)
Villámáram-vezetőképesség (10/350 µs)	= *⁾
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 377017 was added to Notepad.

Go to Notepad

Product 377017 was added to the cart.

Go to Web-Shop

Part No. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

GTIN 4013364119284, Customs tariff No. (EU): 85359000, Gross weight: 54.10 g, PU: 50.00 db.

Images

Open PDF

Additional information

CAD files

Csatlakoztató heveder négyszögletes furattal NIRO
Csatlakozópántok
fémburkolatok csatlakoztatásához
vakszegeccsel vagy
csavarral lyuk 11x11 mm (pl. KS-összekötő számára),
Csatlakozás hosszanti és keresztirányú
Heveder anyaga: NIRO
rögzítés: [4x] Ø5,2 / [2x] Ø6,5 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: AL ZF B11.11 B5.2 6.5 L81 V2A
Cikksz.: 377009
vagy egyenértékű.

Certificates

Technical data

Heveder anyaga	NIRO
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Heveder anyaga	NIRO
Anyagvastagság (t1)	2,5 mm
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Rögzítési lehetőség	Vakszegecsek vagy fúrócsavarok
Alkalmazási előírás	a DIN EN 62305-3 1. melléklet szerint ≥ 0,5 mm anyagvastagságnál a csatlakoztatáshoz 4 db szegecset Ø5 mm, 2 db szegecset Ø6 mm vagy ≥ 2mm anyagvastagságnál 2 db önmetsző csavart Ø6,3 mm NIRO kell felhasználni
Csatlakozás	hosszanti / keresztirányú
Csatlakozás módja	Négyszögletes furat 11x11 mm (KS összekötők)
Villámáram-vezetőképesség (10/350 µs)	= *⁾
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 377009 was added to Notepad.

Go to Notepad

Product 377009 was added to the cart.

Go to Web-Shop

Part No. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

GTIN 4013364078604, Customs tariff No. (EU): 85359000, Gross weight: 76.00 g, PU: 50.00 db.

Images

Open PDF

Additional information

CAD files

Csatlakozópánt befogóbakkal
Csatlakozópántok fémburkolatok csatlakoztatásához vakszegeccsel
vagy csavarral
befogóbakkal Rd 6-10 mm-es vezető számára
Heveder anyaga: Al
rögzítés: [4x] Ø5,2 / [2x] Ø6,5 mm
Befogóbak anyaga: St/tZn
Csavar: M10 x 30 mm
Befogási tartomány Rd: 6-10 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: AL ZF KB 6.10STTZN B5.2 6.5 L81 AL
Cikksz.: 377100
vagy egyenértékű.

Certificates

Technical data

Heveder anyaga	Al
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Befogóbak anyaga	St/tZn
Befogási tartomány Rd	6-10 mm
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Heveder anyaga	Al
Anyagvastagság (t1)	3 mm
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Rögzítési lehetőség	Vakszegecsek vagy fúrócsavarok
Alkalmazási előírás	a DIN EN 62305-3 1. melléklet szerint ≥ 0,5 mm anyagvastagságnál a csatlakoztatáshoz 4 db szegecset Ø5 mm, 2 db szegecset Ø6 mm vagy ≥ 2mm anyagvastagságnál 2 db önmetsző csavart Ø6,3 mm NIRO kell felhasználni
Befogóbak anyaga	St/tZn
Csavar	e M10 x 30 mm
Csavar / anya anyaga	NIRO
Csatlakozás	hosszanti / keresztirányú
Csatlakozás módja	Befogóbak
Befogási tartomány Rd	6-10 mm
Villámáram-vezetőképesség (10/350 µs)	& *⁾
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 377100 was added to Notepad.

Go to Notepad

Product 377100 was added to the cart.

Go to Web-Shop

Part No. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

GTIN 4013364136465, Customs tariff No. (EU): 85359000, Gross weight: 72.40 g, PU: 50.00 db.

Images

Open PDF

Additional information

CAD files

Csatlakozópánt kettős fedőbilinccsel Al
Csatlakozópántok fémburkolatok csatlakoztatásához vakszegeccsel
vagy csavarral
Kettős fedőbilinccsel Rd 8-10 mm-es vezető számára
Heveder anyaga: Al
rögzítés: [4x] Ø5,2 / [2x] Ø6,5 mm
Kettős fedőbilincs anyaga: Al
Csavar: M10 x 30 mm
Befogási tartomány Rd: 8-10 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: AL ZF DUL 6.10 B5.2 6.5 L81 AL
Cikksz.: 377200
vagy egyenértékű.

Certificates

Technical data

Heveder anyaga	Al
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Kettős fedőbilincs anyaga	Al
Befogási tartomány Rd	8-10 mm
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Heveder anyaga	Al
Anyagvastagság (t1)	3 mm
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Rögzítési lehetőség	Vakszegecsek vagy fúrócsavarok
Alkalmazási előírás	a DIN EN 62305-3 1. melléklet szerint ≥ 0,5 mm anyagvastagságnál a csatlakoztatáshoz 4 db szegecset Ø5 mm, 2 db szegecset Ø6 mm vagy ≥ 2mm anyagvastagságnál 2 db önmetsző csavart Ø6,3 mm NIRO kell felhasználni
Kettős fedőbilincs anyaga	Al
Csavar	e M10 x 30 mm
Csavar / anya anyaga	NIRO
Csatlakozás	hosszanti / keresztirányú
Csatlakozás módja	Kettős fedőbilincs
Befogási tartomány Rd	8-10 mm
Villámáram-vezetőképesség (10/350 µs)	& *⁾
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 377200 was added to Notepad.

Go to Notepad

Product 377200 was added to the cart.

Go to Web-Shop

Part No. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

GTIN 4013364525122, Customs tariff No. (EU): 85359000, Gross weight: 117.50 g, PU: 50.00 db.

Images

Open PDF

Additional information

CAD files

Csatlakozó- és végelem kettős fedőbilinccsel St/tZn
Csatlakozó- és végelem
fémburkolatok csatlakoztatásához vakszegeccsel
vagy csavarral
Kettős fedőbilinccsel Rd 8-10 mm-es vezető számára
Heveder anyaga: St/tZn
rögzítés: [4x] Ø5,2 / [2x] Ø6,5 mm
Kettős fedőbilincs anyaga: St/tZn
Csavar: M10 x 30 mm
Befogási tartomány Rd: 8-10 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: AL ZF DUL 6.10 B5.2 6.5 L81 STTZN
Cikksz.: 377201
vagy egyenértékű.

Certificates

Technical data

Heveder anyaga	St/tZn
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Kettős fedőbilincs anyaga	St/tZn
Befogási tartomány Rd	8-10 mm
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Heveder anyaga	St/tZn
Anyagvastagság (t1)	3 mm
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Rögzítési lehetőség	Vakszegecsek vagy fúrócsavarok
Alkalmazási előírás	a DIN EN 62305-3 1. melléklet szerint ≥ 0,5 mm anyagvastagságnál a csatlakoztatáshoz 4 db szegecset Ø5 mm, 2 db szegecset Ø6 mm vagy ≥ 2mm anyagvastagságnál 2 db önmetsző csavart Ø6,3 mm NIRO kell felhasználni
Kettős fedőbilincs anyaga	St/tZn
Csavar	e M10 x 30 mm
Csavar / anya anyaga	St/tZn
Csatlakozás	hosszanti / keresztirányú
Csatlakozás módja	Kettős fedőbilincs
Befogási tartomány Rd	8-10 mm
Villámáram-vezetőképesség (10/350 µs)	& *⁾
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 377201 was added to Notepad.

Go to Notepad

Product 377201 was added to the cart.

Go to Web-Shop

Part No. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

GTIN 4013364525139, Customs tariff No. (EU): 85359000, Gross weight: 111.65 g, PU: 50.00 db.

Images

Open PDF

Additional information

CAD files

Csatlakozó- és végelem kettős fedőbilinccsel NIRO
Csatlakozó- és végelem
fémburkolatok csatlakoztatásához vakszegeccsel
vagy csavarral
Kettős fedőbilinccsel Rd 8-10 mm-es vezető számára
Heveder anyaga: NIRO
rögzítés: [4x] Ø5,2 / [2x] Ø6,5 mm
Kettős fedőbilincs anyaga: NIRO
Csavar: M10 x 30 mm
Befogási tartomány Rd: 8-10 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: AL ZF DUL 6.10 B5.2 6.5 L81 V2A
Cikksz.: 377209
vagy egyenértékű.

Certificates

Technical data

Heveder anyaga	NIRO
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Kettős fedőbilincs anyaga	NIRO
Befogási tartomány Rd	8-10 mm
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Heveder anyaga	NIRO
Anyagvastagság (t1)	3 mm
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Rögzítési lehetőség	Vakszegecsek vagy fúrócsavarok
Alkalmazási előírás	a DIN EN 62305-3 1. melléklet szerint ≥ 0,5 mm anyagvastagságnál a csatlakoztatáshoz 4 db szegecset Ø5 mm, 2 db szegecset Ø6 mm vagy ≥ 2mm anyagvastagságnál 2 db önmetsző csavart Ø6,3 mm NIRO kell felhasználni
Kettős fedőbilincs anyaga	NIRO
Csavar	e M10 x 30 mm
Csavar / anya anyaga	NIRO
Csatlakozás	hosszanti / keresztirányú
Csatlakozás módja	Kettős fedőbilincs
Befogási tartomány Rd	8-10 mm
Villámáram-vezetőképesség (10/350 µs)	& *⁾
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 377209 was added to Notepad.

Go to Notepad

Product 377209 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Csatlakozópántok

Négyszögletes furattal

Part No. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Product 377005 was added to Notepad.

Product 377005 was added to the cart.

Part No. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Product 377017 was added to Notepad.

Product 377017 was added to the cart.

Part No. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Product 377009 was added to Notepad.

Product 377009 was added to the cart.

Befogóbakkal

Part No. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Product 377100 was added to Notepad.

Product 377100 was added to the cart.

Kettős fedőbilinccsel

Part No. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Product 377200 was added to Notepad.

Product 377200 was added to the cart.

Part No. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Product 377201 was added to Notepad.

Product 377201 was added to the cart.

Part No. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Product 377209 was added to Notepad.

Product 377209 was added to the cart.

Csatlakozópántok

Négyszögletes furattal

Part No. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

You are not authorized to download 377005.stp

You are not authorized to download 377005.igs

You are not authorized to download 377005.jt

You are not authorized to download 377005.dwg

You are not authorized to download 377005_377009_377017m_D_Variante.dxf

Product 377005 was added to Notepad.

Product 377005 was added to the cart.

Part No. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

You are not authorized to download 377017.stp

You are not authorized to download 377017.igs

You are not authorized to download 377017.jt

You are not authorized to download 377017.dwg

You are not authorized to download 377005_377009_377017m_D_Variante.dxf

Product 377017 was added to Notepad.

Product 377017 was added to the cart.

Part No. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

You are not authorized to download 377009.stp

You are not authorized to download 377009.igs

You are not authorized to download 377009.jt

You are not authorized to download 377009.dwg

You are not authorized to download 377005_377009_377017m_D_Variante.dxf

Product 377009 was added to Notepad.

Product 377009 was added to the cart.

Befogóbakkal

Part No. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

You are not authorized to download 377100_377109_377117.stp

You are not authorized to download 377100_377109_377117.igs

You are not authorized to download 377100_377109_377117.jt

You are not authorized to download 377100_377109_377117.dwg

You are not authorized to download 377100_377109_377117m_D.dxf

Product 377100 was added to Notepad.

Product 377100 was added to the cart.

Kettős fedőbilinccsel

Part No. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

You are not authorized to download 377200_377201_377209.stp

You are not authorized to download 377200_377201_377209.igs

You are not authorized to download 377200_377201_377209.jt

You are not authorized to download 377200_377201_377209.dwg

You are not authorized to download 377200_377201_377209m_D.dxf

Product 377200 was added to Notepad.

Product 377200 was added to the cart.

Part No. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

You are not authorized to download 377200_377201_377209.jt

You are not authorized to download 377200_377201_377209.igs

You are not authorized to download 377200_377201_377209.jt

You are not authorized to download 377200_377201_377209.dwg

You are not authorized to download 377200_377201_377209m_D.dxf

Product 377201 was added to Notepad.

Product 377201 was added to the cart.

Part No. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

You are not authorized to download 377200_377201_377209.stp

You are not authorized to download 377200_377201_377209.igs

You are not authorized to download 377200_377201_377209.jt

You are not authorized to download 377200_377201_377209.dwg

You are not authorized to download 377200_377201_377209m_D.dxf

Product 377209 was added to Notepad.

Product 377209 was added to the cart.
