párhuzamos összekötők

Két vezető összekötésére párhuzamos elrendezésben.

Azonos átmérőkre egy csavarral

2 Products

Part No. 306020 PV 7.10 FRM10X35 STTZN

GTIN 4013364096264, Customs tariff No. (EU): 85359000, Gross weight: 147.00 g, PU: 50.00 db.

Images

Open PDF

Additional information

CAD files

Párhuzamos összekötő egy csavarral St/tZn
Párhuzamos összekötő két vezető összekötésére párhuzamos elrendezésben
Kapocs anyaga: St/tZn
Befogási tartomány Rd / Rd: 7-10 mm
Csavar: M10 x 35 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: PV 7.10 FRM10X35 STTZN
Cikksz.: 306020
vagy egyenértékű.

Certificates

Technical data

Kapocs anyaga	St/tZn
Befogási tartomány Rd / Rd	7-10 mm
Szabványhivatkozás	DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,0 kA
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Kapocs anyaga	St/tZn
Befogási tartomány Rd / Rd	7-10 mm
Csavar	e M10 x 35 mm
Csavar / anya anyaga	St/tZn
Villámáram-vezetőképesség (10/350 µs)	& *⁾
Szabványhivatkozás	DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,0 kA
Anyagvastagság	4 mm
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 306020 was added to Notepad.

Go to Notepad

Product 306020 was added to the cart.

Go to Web-Shop

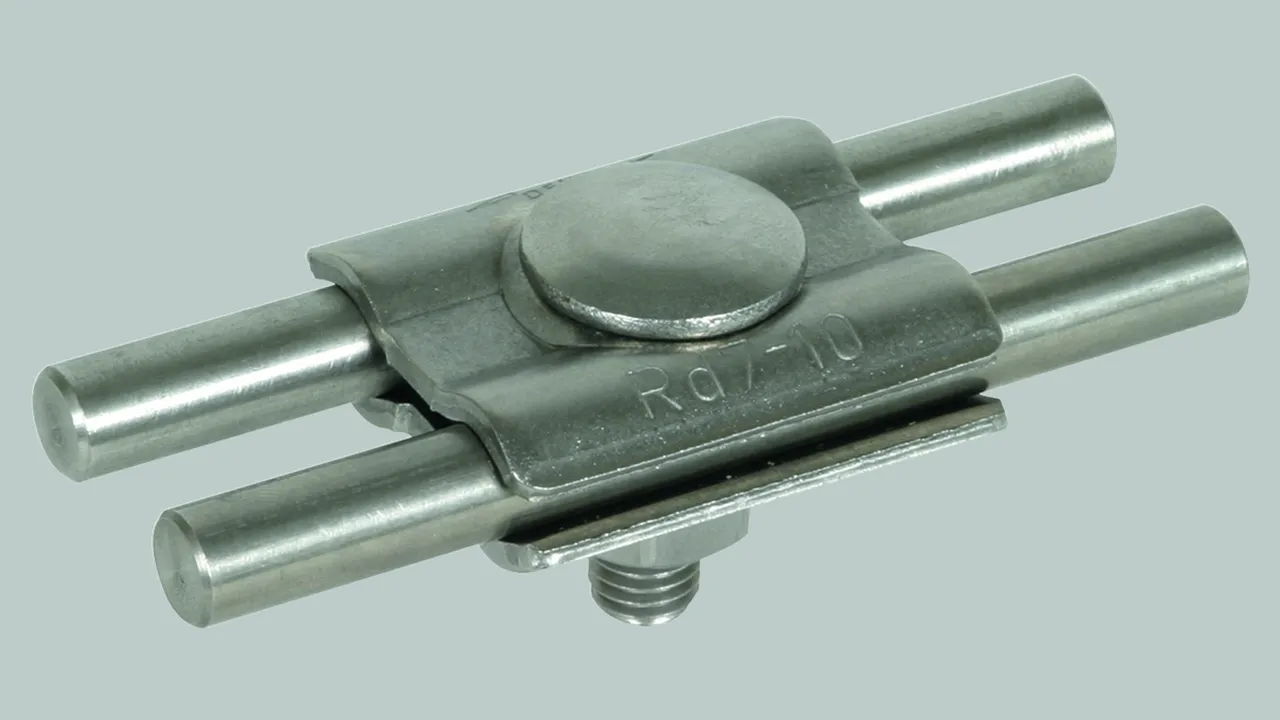

Part No. 306029 PV 7.10 FRM10X35 V4A

GTIN 4013364129467, Customs tariff No. (EU): 85359000, Gross weight: 122.00 g, PU: 50.00 db.

Images

Open PDF

Additional information

CAD files

Párhuzamos összekötő egy csavarral NIRO (V4A)
Párhuzamos összekötő két vezető összekötésére párhuzamos elrendezésben
Kapocs anyaga: NIRO (V4A)
Befogási tartomány Rd / Rd: 7-10 mm
Befogási tartomány (többhuzalos / sodrony): 25-120 mm2
Csavar: M10 x 35 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: PV 7.10 FRM10X35 V4A
Cikksz.: 306029
vagy egyenértékű.

Certificates

Technical data

Kapocs anyaga	NIRO (V4A)
Befogási tartomány Rd / Rd	7-10 mm
Befogási tartomány (többhuzalos / sodrony)	25-120 mm²
Szabványhivatkozás	DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,9 kA
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Kapocs anyaga	NIRO (V4A)
Befogási tartomány Rd / Rd	7-10 mm
Befogási tartomány (többhuzalos / sodrony)	25-120 mm²
Csavar	e M10 x 35 mm
Csavar / anya anyaga	NIRO (V4A)
Villámáram-vezetőképesség (10/350 µs)	= *⁾
Szabványhivatkozás	DIN EN 62561-1
Kivitel	föld alatti alkalmazásra is
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,9 kA
Anyagvastagság	3 mm
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 306029 was added to Notepad.

Go to Notepad

Product 306029 was added to the cart.

Go to Web-Shop

Azonos átmérőkre két csavarral

2 Products

Part No. 307000 PV 7.10 SKM8X20 STTZN

GTIN 4013364024151, Customs tariff No. (EU): 85359000, Gross weight: 107.00 g, PU: 50.00 db.

Images

Open PDF

Additional information

Párhuzamos összekötő két csavarral St/tZn
Párhuzamos összekötő két vezető összekötésére párhuzamos elrendezésben
Kapocs anyaga: St/tZn
Befogási tartomány Rd / Rd: 7-10 mm
Csavar: M8 x 20 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: PV 7.10 SKM8X20 STTZN
Cikksz.: 307000
vagy egyenértékű.

Certificates

Technical data

Kapocs anyaga	St/tZn
Befogási tartomány Rd / Rd	7-10 mm
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 307000 was added to Notepad.

Go to Notepad

Product 307000 was added to the cart.

Go to Web-Shop

Part No. 307007 PV 7.10 SKM8X20 CU

GTIN 4013364024168, Customs tariff No. (EU): 85359000, Gross weight: 106.00 g, PU: 50.00 db.

Images

Open PDF

Additional information

Párhuzamos összekötő két csavarral Cu
Párhuzamos összekötő két vezető összekötésére párhuzamos elrendezésben
Kapocs anyaga: Cu
Befogási tartomány Rd / Rd: 7-10 mm
Befogási tartomány (többhuzalos / sodrony): 16-95 mm2
Csavar: M8 x 20 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: PV 7.10 SKM8X20 CU
Cikksz.: 307007
vagy egyenértékű.

Certificates

Technical data

Kapocs anyaga	Cu
Befogási tartomány Rd / Rd	7-10 mm
Befogási tartomány (többhuzalos / sodrony)	16-95 mm²
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 307007 was added to Notepad.

Go to Notepad

Product 307007 was added to the cart.

Go to Web-Shop

Különböző átmérőkre egy csavarral

2 Products

Part No. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Customs tariff No. (EU): 85359000, Gross weight: 163.16 g, PU: 50.00 db.

Images

Open PDF

Additional information

CAD files

Párhuzamos összekötő egy csavarral St/csupasz
Párhuzamos összekötő két vezető összekötésére párhuzamos elrendezésben
Kapocs anyaga: St/csupasz
Befogási tartomány Rd / Rd: 6-22 / 6-22 mm
Csavar: M10 x 40 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: PV 6.22 FRM10X40 STBLANK
Cikksz.: 306121
vagy egyenértékű.

Certificates

Technical data

Kapocs anyaga	St/csupasz
Befogási tartomány Rd / Rd	6-22 / 6-22 mm
Szabványhivatkozás	DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Kapocs anyaga	St/csupasz
Befogási tartomány Rd / Rd	6-22 / 6-22 mm
Csavar	e M10 x 40 mm
Csavar / anya anyaga	St/tZn
Villámáram-vezetőképesség (10/350 µs)	& *⁾
Szabványhivatkozás	DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
Anyagvastagság	4 mm
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 306121 was added to Notepad.

Go to Notepad

Product 306121 was added to the cart.

Go to Web-Shop

Part No. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Customs tariff No. (EU): 85359000, Gross weight: 167.12 g, PU: 50.00 db.

Images

Open PDF

Additional information

CAD files

Párhuzamos összekötő egy csavarral St/tZn
Párhuzamos összekötő két vezető összekötésére párhuzamos elrendezésben
Kapocs anyaga: St/tZn
Befogási tartomány Rd / Rd: 6-22 / 6-22 mm
Csavar: M10 x 40 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: PV 6.22 FRM10X40 STTZN
Cikksz.: 306122
vagy egyenértékű.

Certificates

Technical data

Kapocs anyaga	St/tZn
Befogási tartomány Rd / Rd	6-22 / 6-22 mm
Szabványhivatkozás	DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Kapocs anyaga	St/tZn
Befogási tartomány Rd / Rd	6-22 / 6-22 mm
Csavar	e M10 x 40 mm
Csavar / anya anyaga	St/tZn
Villámáram-vezetőképesség (10/350 µs)	& *⁾
Szabványhivatkozás	DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
Anyagvastagság	4 mm
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 306122 was added to Notepad.

Go to Notepad

Product 306122 was added to the cart.

Go to Web-Shop

Különböző átmérők 4-10 mm számára két csavarral

2 Products

Part No. 305000 PV 4.10 SKM8X30 STTZN

GTIN 4013364041936, Customs tariff No. (EU): 85359000, Gross weight: 148.00 g, PU: 50.00 db.

Images

Open PDF

Additional information

CAD files

Párhuzamos összekötő különböző átmérők 4-10 mm számára St/tZn
Párhuzamos összekötő két vezető összekötésére párhuzamos elrendezésben
Kapocs anyaga: St/tZn
Befogási tartomány Rd / Rd: 4-10 mm
Csavar: M8 x 30 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: PV 4.10 SKM8X30 STTZN
Cikksz.: 305000
vagy egyenértékű.

Certificates

Technical data

Kapocs anyaga	St/tZn
Befogási tartomány Rd / Rd	4-10 mm
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 305000 was added to Notepad.

Go to Notepad

Product 305000 was added to the cart.

Go to Web-Shop

Part No. 305007 PV 4.10 SKM8X30 CU

GTIN 4013364052307, Customs tariff No. (EU): 85369095, Gross weight: 153.00 g, PU: 50.00 db.

Images

Open PDF

Additional information

CAD files

Párhuzamos összekötő különböző átmérők 4-10 mm számára Cu
Párhuzamos összekötő két vezető összekötésére párhuzamos elrendezésben
Kapocs anyaga: Cu
Befogási tartomány Rd / Rd: 4-10 mm
Befogási tartomány (többhuzalos / sodrony): 10-70 mm2
Csavar: M8 x 30 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: PV 4.10 SKM8X30 CU
Cikksz.: 305007
vagy egyenértékű.

Certificates

Technical data

Kapocs anyaga	Cu
Befogási tartomány Rd / Rd	4-10 mm
Befogási tartomány (többhuzalos / sodrony)	10-70 mm²
Szabványhivatkozás	DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Kapocs anyaga	Cu
Befogási tartomány Rd / Rd	4-10 mm
Befogási tartomány (többhuzalos / sodrony)	10-70 mm²
Csavar	di M8 x 30 mm
Csavar / anya anyaga	NIRO (V4A)
Villámáram-vezetőképesség (10/350 µs)	= *⁾
Szabványhivatkozás	DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 305007 was added to Notepad.

Go to Notepad

Product 305007 was added to the cart.

Go to Web-Shop

Azonos és különböző sodronyátmérőhöz, kicsi

Menettel az alsó részben és M8 ellenanyával.
Megadott rövidzárlati áram 70 mm-re érvényes² Cu-sodrony.

1 Product

Part No. 306100 PV 5.12.5 SKM8X45 CU

GTIN 4013364024113, Customs tariff No. (EU): 85359000, Gross weight: 238.30 g, PU: 25.00 db.

Images

Open PDF

Additional information

CAD files

Párhuzamos összekötő különböző sodronyátmérőkre kicsi Cu
Párhuzamos összekötő két vezető vagy sodrony összekötésére párhuzamos elrendezésben
Kapocs anyaga: Cu
Befogási tartomány Rd / Rd: 5-12,5 mm
Befogási tartomány (többhuzalos / sodrony): 16-95 mm2
Csavar: M8 x 45 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: PV 5.12.5 SKM8X45 CU
Cikksz.: 306100
vagy egyenértékű.

Certificates

Technical data

Kapocs anyaga	Cu
Befogási tartomány Rd / Rd	5-12,5 mm
Befogási tartomány (többhuzalos / sodrony)	16-95 mm²
Szabványhivatkozás	DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Kapocs anyaga	Cu
Befogási tartomány Rd / Rd	5-12,5 mm
Befogási tartomány (többhuzalos / sodrony)	16-95 mm²
Csavar	di M8 x 45 mm
Csavar / anya anyaga	NIRO (V4A)
Villámáram-vezetőképesség (10/350 µs)	= *⁾
Szabványhivatkozás	DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 306100 was added to Notepad.

Go to Notepad

Product 306100 was added to the cart.

Go to Web-Shop

Azonos és különböző sodronyátmérőhöz, nagy

Menettel az alsó részben és M10 ellenanyával.
Megadott rövidzárlati áram 70 mm-re érvényes² Cu-sodrony.

1 Product

Part No. 306101 PV 5.16 SKM10X50 CU

GTIN 4013364024120, Customs tariff No. (EU): 85359000, Gross weight: 412.00 g, PU: 25.00 db.

Images

Open PDF

Additional information

CAD files

Párhuzamos összekötő különböző sodronyátmérőkre nagy Cu
Párhuzamos összekötő két vezető vagy sodrony összekötésére párhuzamos elrendezésben
Kapocs anyaga: Cu
Befogási tartomány Rd / Rd: 5-16 mm
Befogási tartomány (többhuzalos / sodrony): 16-150 mm2
Csavar: M10 x 50 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: PV 5.16 SKM10X50 CU
Cikksz.: 306101
vagy egyenértékű.

Certificates

Technical data

Kapocs anyaga	Cu
Befogási tartomány Rd / Rd	5-16 mm
Befogási tartomány (többhuzalos / sodrony)	16-150 mm²
Szabványhivatkozás	DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Kapocs anyaga	Cu
Befogási tartomány Rd / Rd	5-16 mm
Befogási tartomány (többhuzalos / sodrony)	16-150 mm²
Csavar	di M10 x 50 mm
Csavar / anya anyaga	NIRO (V4A)
Villámáram-vezetőképesség (10/350 µs)	= *⁾
Szabványhivatkozás	DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Product 306101 was added to Notepad.

Go to Notepad

Product 306101 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

párhuzamos összekötők

Azonos átmérőkre egy csavarral

Part No. 306020 PV 7.10 FRM10X35 STTZN

Product 306020 was added to Notepad.

Product 306020 was added to the cart.

Part No. 306029 PV 7.10 FRM10X35 V4A

Product 306029 was added to Notepad.

Product 306029 was added to the cart.

Azonos átmérőkre két csavarral

Part No. 307000 PV 7.10 SKM8X20 STTZN

Product 307000 was added to Notepad.

Product 307000 was added to the cart.

Part No. 307007 PV 7.10 SKM8X20 CU

Product 307007 was added to Notepad.

Product 307007 was added to the cart.

Különböző átmérőkre egy csavarral

Part No. 306121 PV 6.22 FRM10X40 STBLANK

Product 306121 was added to Notepad.

Product 306121 was added to the cart.

Part No. 306122 PV 6.22 FRM10X40 STTZN

Product 306122 was added to Notepad.

Product 306122 was added to the cart.

Különböző átmérők 4-10 mm számára két csavarral

Part No. 305000 PV 4.10 SKM8X30 STTZN

Product 305000 was added to Notepad.

Product 305000 was added to the cart.

Part No. 305007 PV 4.10 SKM8X30 CU

Product 305007 was added to Notepad.

Product 305007 was added to the cart.

Azonos és különböző sodronyátmérőhöz, kicsi

Part No. 306100 PV 5.12.5 SKM8X45 CU

Product 306100 was added to Notepad.

Product 306100 was added to the cart.

Azonos és különböző sodronyátmérőhöz, nagy

Part No. 306101 PV 5.16 SKM10X50 CU

Product 306101 was added to Notepad.

Product 306101 was added to the cart.

párhuzamos összekötők

Azonos átmérőkre egy csavarral

Part No. 306020 PV 7.10 FRM10X35 STTZN

You are not authorized to download 306020.stp

You are not authorized to download 306020.igs

You are not authorized to download 306020.jt

You are not authorized to download 306020.dwg

You are not authorized to download 306020m_D.dxf

Product 306020 was added to Notepad.

Product 306020 was added to the cart.

Part No. 306029 PV 7.10 FRM10X35 V4A

You are not authorized to download 306020.stp

You are not authorized to download 306020.igs

You are not authorized to download 306020.jt

You are not authorized to download 306020.dwg

You are not authorized to download 306020m_D.dxf

Product 306029 was added to Notepad.

Product 306029 was added to the cart.

Azonos átmérőkre két csavarral

Part No. 307000 PV 7.10 SKM8X20 STTZN

You are not authorized to download 307000m_D.dxf

Product 307000 was added to Notepad.

Product 307000 was added to the cart.

Part No. 307007 PV 7.10 SKM8X20 CU

You are not authorized to download 307007m_D.dxf

Product 307007 was added to Notepad.

Product 307007 was added to the cart.

Különböző átmérőkre egy csavarral

Part No. 306121 PV 6.22 FRM10X40 STBLANK

You are not authorized to download 306121.stp

You are not authorized to download 306121.igs

You are not authorized to download 306121.jt

You are not authorized to download 306121.dwg

You are not authorized to download 306121_306122m_D.dxf

Product 306121 was added to Notepad.

Product 306121 was added to the cart.

Part No. 306122 PV 6.22 FRM10X40 STTZN

You are not authorized to download 306122.stp

You are not authorized to download 306122.igs

You are not authorized to download 306122.jt

You are not authorized to download 306122.dwg

You are not authorized to download 306121_306122m_D.dxf

Product 306122 was added to Notepad.

Product 306122 was added to the cart.

Különböző átmérők 4-10 mm számára két csavarral

Part No. 305000 PV 4.10 SKM8X30 STTZN

You are not authorized to download 305000.stp

You are not authorized to download 305000.igs

You are not authorized to download 305000.jt

You are not authorized to download 305000.dwg

You are not authorized to download 305000m_D.dxf

Product 305000 was added to Notepad.

Product 305000 was added to the cart.

Part No. 305007 PV 4.10 SKM8X30 CU

You are not authorized to download 305000.stp

You are not authorized to download 305000.igs

You are not authorized to download 305000.jt

You are not authorized to download 305000.dwg

You are not authorized to download 305000m_D.dxf

Product 305007 was added to Notepad.

Product 305007 was added to the cart.

Azonos és különböző sodronyátmérőhöz, kicsi

Part No. 306100 PV 5.12.5 SKM8X45 CU

You are not authorized to download 306100.stp

You are not authorized to download 306100.igs

You are not authorized to download 306100.jt

You are not authorized to download 306100.dwg

You are not authorized to download 306100m_D.dxf

Product 306100 was added to Notepad.

Product 306100 was added to the cart.

Azonos és különböző sodronyátmérőhöz, nagy

Part No. 306101 PV 5.16 SKM10X50 CU

You are not authorized to download 306101.stp

You are not authorized to download 306101.igs

You are not authorized to download 306101.jt

You are not authorized to download 306101.dwg

You are not authorized to download 306101m_D.dxf

Product 306101 was added to Notepad.

Product 306101 was added to the cart.
