Part No. 900910 DCU YPV SCI 1000 1M

GTIN 4013364155046, Customs tariff No. (EU): 85363030, Gross weight: 426.00 g, PU: 1.00 db.

Images

Additional information

CAD files

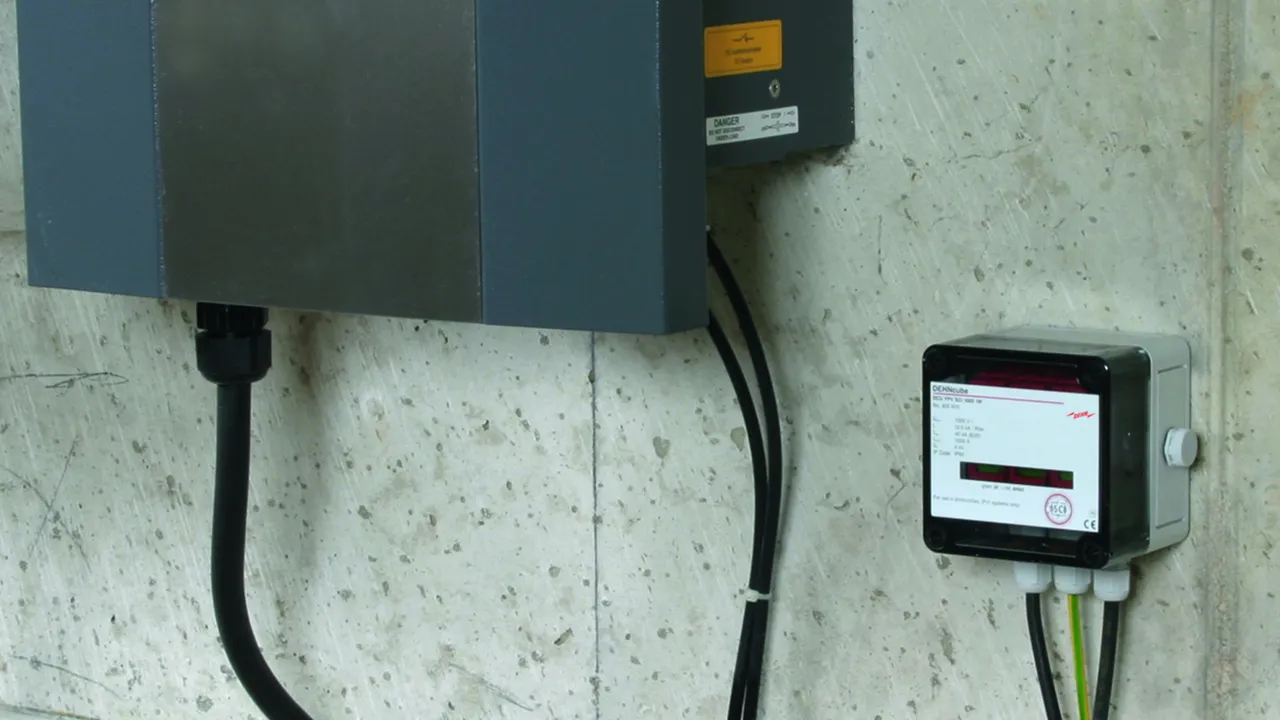

Túlfeszültség-korlátozó DEHNcube YPV SCI 1000 1M
Többpólusú levezető 1000 V DC-ig napelemes rendszerekhez
1 MPP-bemenet védelmére IP65 védettséggel
Hibajelzés
2. típusú az MSZ EN 61643-31 szerint háromlépcsős DC kapcsolóberendezéssel
Felhasználás az IEC MSZ HD 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1000 V DC
Névleges levezetési lökőáram: (8/20) 12,5 kA
Teljes levezetési lökőáram (8/20) 40 kA
Védelmi feszültségszint: <= 4 kV
Zárlati szilárdság Iscpv: 1000 A
Méret: 94 x 94 x 81 mm
Kábelbevezetés: 3x Ø3-7 mm

Gyártó: DEHN
Típus: DCU YPV SCI 1000 1M
Cikksz.: 900910
vagy egyenértékű.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	1 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
SPD típus/osztály MSZ EN 50539-11 szerint	2. típus
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2. típus + 3. típus
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	1 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 3,5 kV
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	2.5 mm² tömör- / finomsodrat
Csatlakozási keresztmetszet (max.)	6 mm² tömör- / finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	3x Ø3-7 mm
Méretek (Sz x Ma x Mé)	94 x 94 x 81 mm
Tanúsítványok	KEMA

Product 900910 was added to Notepad.

Go to Notepad

Product 900910 was added to the cart.

Go to Web-Shop

Part No. 900920 DCU YPV SCI 1000 2M

GTIN 4013364155053, Customs tariff No. (EU): 85363030, Gross weight: 731.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNcube YPV SCI 1000 2M
Többpólusú levezető 1000 V DC-ig napelemes rendszerekhez
2 MPP-bemenet védelmére IP65 védettséggel
Hibajelzés
2. típusú az MSZ EN 61643-31 szerint háromlépcsős DC kapcsolóberendezéssel
Felhasználás az IEC MSZ HD 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1000 V DC
Névleges levezetési lökőáram: (8/20) 12,5 kA
Teljes levezetési lökőáram (8/20) 40 kA
Védelmi feszültségszint: <= 4 kV
Zárlati szilárdság Iscpv: 1000 A
Méret: 130 x 94 x 81 mm
Kábelbevezetés: 5x Ø3-7 mm

Gyártó: DEHN
Típus: DCU YPV SCI 1000 2M
Cikksz.: 900920
vagy egyenértékű.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	1 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
SPD típus/osztály MSZ EN 50539-11 szerint	2. típus
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2. típus + 3. típus
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	1 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 3,5 kV
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	2.5 mm² tömör- / finomsodrat
Csatlakozási keresztmetszet (max.)	6 mm² tömör- / finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	5x Ø3-7 mm
Méretek (Sz x Ma x Mé)	130 x 94 x 81 mm
Tanúsítványok	KEMA

Product 900920 was added to Notepad.

Go to Notepad

Product 900920 was added to the cart.

Go to Web-Shop

Part No. 900913 DCU 2 YPV 1100 1M 2S

GTIN 4013364492455, Customs tariff No. (EU): 85372091, Gross weight: 1.59 kg, PU: 1.00 db.

Images

Additional information

CAD files

Generátor csatlakozó doboz DCU 2 YPV 1100 1M 2S
Generátor csatlakozó doboz 1100 V DC-ig
egy MPP-bemenet és
két string védelmére, IP65 védettséggel
Hibajelzés
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1100 V DC
Névleges levezetési lökőáram: (8/20) 20 kA
Teljes levezetési áramimpulzus: (8/20) 40 kA
Védelmi feszültségszint: <= 4 kV
Zárlati szilárdság Iscpv: 10 kA
Méret: 180 x 182 x 111 mm
Kábelbevezetés: 2x 3-szoros csavarozás (2,5 mm² - 6 mm² PV-vezeték)
Kábelbevezetés: 2x M20 (16 mm²)

Gyártó: DEHN
Típus: DCU 2 YPV 1100 1M 2S
Cikksz.: 900913
vagy egyenértékű.

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	6 mm²
Csatlakozási keresztmetszet (9) (max.)	16 mm²tömör / 25 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (min.)	2,5 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (max.)	6 mm² finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	2x 3-szoros csavarozás
Kábelbevezetések száma	2x M20

Product 900913 was added to Notepad.

Go to Notepad

Product 900913 was added to the cart.

Go to Web-Shop

Part No. 900921 DCU 2 YPV 1100 2M 1S

GTIN 4013364492462, Customs tariff No. (EU): 85372091, Gross weight: 2.14 kg, PU: 1.00 db.

Images

Additional information

CAD files

Generátor csatlakozó doboz DCU 2 YPV 1100 2M 1S
Generátor csatlakozó doboz 1100 V DC-ig
két MPP-bemenet és
egy-egy string védelmére IP65 védettséggel
Hibajelzés
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1100 V DC
Névleges levezetési lökőáram: (8/20) 20 kA
Teljes levezetési áramimpulzus: (8/20) 40 kA
Védelmi feszültségszint: <= 4 kV
Zárlati szilárdság Iscpv: 10 kA
Méret: 180 x 182 x 111 mm
Kábelbevezetés: 2x 4-szeres csavarozás (2,5 mm² - 6 mm² PV-vezeték)
Kábelbevezetés: 2x M20 (16 mm²)

Gyártó: DEHN
Típus: DCU 2 YPV 1100 2M 1S
Cikksz.: 900921
vagy egyenértékű.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	6 mm²
Csatlakozási keresztmetszet (9) (max.)	16 mm²tömör / 25 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (min.)	2,5 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (max.)	6 mm² finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	2x 4-szeres csavarozás
Kábelbevezetések száma	2x M20

Product 900921 was added to Notepad.

Go to Notepad

Product 900921 was added to the cart.

Go to Web-Shop

Part No. 900923 DCU 2 YPV 1100 2M 2S

GTIN 4013364492400, Customs tariff No. (EU): 85372091, Gross weight: 2.21 kg, PU: 1.00 db.

Images

Additional information

CAD files

Generátor csatlakozó doboz DCU 2 YPV 1100 2M 2S
Generátor csatlakozó doboz 1100 V DC-ig
két MPP-bemenet és
két-két string védelmére, IP65 védettséggel
Hibajelzés
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1100 V DC
Névleges levezetési lökőáram: (8/20) 20 kA
Teljes levezetési áramimpulzus: (8/20) 40 kA
Védelmi feszültségszint: <= 4 kV
Zárlati szilárdság Iscpv: 10 kA
Méret: 180 x 182 x 111 mm
Kábelbevezetés: 4x 3-szoros csavarozás (2,5 mm² - 6 mm² PV-vezeték)
Kábelbevezetés: 2x M20 (16 mm²)

Gyártó: DEHN
Típus: DCU 2 YPV 1100 2M 2S
Cikksz.: 900923
vagy egyenértékű.

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	6 mm²
Csatlakozási keresztmetszet (9) (max.)	16 mm²tömör / 25 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (min.)	2,5 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (max.)	6 mm² finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	4x 3-szoros csavarozás
Kábelbevezetések száma	2x M20

Product 900923 was added to Notepad.

Go to Notepad

Product 900923 was added to the cart.

Go to Web-Shop

Part No. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

GTIN 4013364520318, Customs tariff No. (EU): 85371098, Gross weight: 1.85 kg, PU: 1.00 db.

Images

Additional information

CAD files

GAK DCU 2 YPV 1+2 1000 1M 2S FM
Generátor csatlakozó doboz 1000 V DC-ig
egy MPP-bemenet és
két string védelmére, IP65 védettséggel
távjelző érintkezővel, hibajelzéssel
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1000 V DC
Névleges levezetési lökőáram: (8/20) 20 kA
Teljes levezetési áramimpulzus: (8/20) 40 kA
Védelmi feszültségszint: <= 3,8 kV
Zárlati szilárdság Iscpv: 10 kA
Méret: 182 x 180 x 111 mm
Kábelbevezetés: 2x 3-szoros csavarozás
(2,5 mm² - 6 mm² PV-vezeték)
Kábelbevezetés: 2x M20

Gyártó: DEHN
Típus: DCU 2 YPV 1+2 1000 1M 2S FM
Cikksz.: 900975
vagy egyenértékű.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 3,8 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi feszültségszint (U_P )	≤ 3,8 kV
Névleges terhelőáram (I_L )	30 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	2x 10 mm² / 1x 16 mm²
Csatlakozási keresztmetszet (9) (max.)	35 mm² sodrott / 25 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (min.)	2,5 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (max.)	6 mm² finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1000 V
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	2x 3-szoros csavarozás
Kábelbevezetések száma	2x M20
Jelzőérintkező / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör / finomsodrat

Product 900975 was added to Notepad.

Go to Notepad

Product 900975 was added to the cart.

Go to Web-Shop

Part No. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

GTIN 4013364520295, Customs tariff No. (EU): 85371098, Gross weight: 2.69 kg, PU: 1.00 db.

Images

Additional information

CAD files

Generátor csatlakozó doboz DCU 2 YPV 1+2 1000 2M 2S FM
Generátor csatlakozó doboz 1000 V DC-ig
két MPP-bemenet és
két-két string védelmére, IP65 védettséggel
távjelző érintkezővel, hibajelzéssel
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1100 V DC
Névleges levezetési lökőáram: (8/20) 20 kA
Teljes levezetési áramimpulzus: (8/20) 40 kA
Védelmi feszültségszint: <= 3,8 kV
Zárlati szilárdság Iscpv: 10 kA
Méret: 254 x 180 x 111 mm
Kábelbevezetés: 4x 3-szoros csavarozás
(2,5 mm² - 6 mm² PV-vezeték)
Kábelbevezetés: 2x M20

Gyártó: DEHN
Típus: DCU 2 YPV 1+2 1000 2M 2S FM
Cikksz.: 900976
vagy egyenértékű.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 3,8 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi feszültségszint (U_P )	≤ 3,8 kV
Névleges terhelőáram (I_L )	30 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	2x 10 mm² / 1x 16 mm²
Csatlakozási keresztmetszet (9) (max.)	35 mm² sodrott / 25 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (min.)	2,5 mm²finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (max.)	6 mm²finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1000 V
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	4x 3-szoros csavarozás
Kábelbevezetések száma	2x M20
Jelzőérintkező / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör / finomsodrat

Product 900976 was added to Notepad.

Go to Notepad

Product 900976 was added to the cart.

Go to Web-Shop

Part No. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

GTIN 4013364534766, Customs tariff No. (EU): 85372091, Gross weight: 4.19 kg, PU: 1.00 db.

Images

Additional information

GAK DCU 2 YPV 1+2 1000 3M 2S FM
Generátor csatlakozó doboz 1000 V DC-ig
három MPP-bemenet és és
két-két string védelmére, IP65 védettséggel
távjelző érintkezővel, hibajelzéssel
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1000 V DC
In: (8/20) 20 kA / pol
Iösszesen: (10/350) 12,5 kA
Up: <= 3,8 kV
Zárlati szilárdság Iscpv: 10 kA
Méret: 361 x 254 x 111 mm
Kábelbevezetés: 3 db. 6-szoros csavarozás
(2,5 mm² - 6 mm² PV-vezeték)
Kábelbevezetés: 2x M20

Gyártó: DEHN
Típus: DCU 2 YPV 1+2 1000 3M 2S FM
Cikksz.: 900978
vagy egyenértékű.

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 3,8 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi feszültségszint (U_P )	≤ 3,8 kV
Névleges terhelőáram (I_L )	30 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	2x 10 mm² / 1x 16 mm²
Csatlakozási keresztmetszet (9) (max.)	35 mm² sodrott / 25 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (min.)	2,5 mm²finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (max.)	6 mm²finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1000 V
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	3 db. 6-szoros csavarozás
Kábelbevezetések száma	2x M20
Jelzőérintkező / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör / finomsodrat

Product 900978 was added to Notepad.

Go to Notepad

Product 900978 was added to the cart.

Go to Web-Shop

Part No. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

GTIN 4013364529182, Customs tariff No. (EU): 85372091, Gross weight: 1027.00 g, PU: 1.00 db.

Images

Additional information

CAD files

GAK DCU 2 YPV 1100 1M 1S MC4 FM
Generátor csatlakozó doboz 1100 V DC-ig
egy MPP-bemenet és
egy string védelmére, IP65 védettséggel
távjelző érintkezővel, hibajelzéssel
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1100 V DC
Névleges levezetési lökőáram: (8/20) 20 kA
Teljes levezetési áramimpulzus: (8/20) 40 kA
Védelmi feszültségszint: <= 4 kV
Zárlati szilárdság Iscpv: 10 kA
Méret: 180 x 130 x 111 mm
Csatlakozás módja: eredeti MC4 dugaszcsatlakozás

Gyártó: DEHN
Típus: DCU 2 YPV 1100 1M 1S MC4 FM
Cikksz.: 900911
vagy egyenértékű.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	6 mm²
Csatlakozási keresztmetszet (9) (max.)	16 mm² tömör / 25 mm² finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (min.)	2,5 mm² finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (max.)	10 mm² finomsodrat
Beépítés helye	beltéri
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	Nyomáskiegyenlítő elemmel
Takarófedél kivitel	Átlátszó fedél termékjelöléssel
Tokozat színe	szürke
Kábelbemenetek száma	2 db. eredeti MC4 dugasz (PV-ADS4-EVO 2A), 2x eredeti MC4 aljzat (PV-ADB4-EVO 2A)
Kábelbevezetések száma	2x M20
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör / finomsodrat

Product 900911 was added to Notepad.

Go to Notepad

Product 900911 was added to the cart.

Go to Web-Shop

Part No. 900924 DCU 2 YPV 1100 2M 1S MC4

GTIN 4013364529205, Customs tariff No. (EU): 85372091, Gross weight: 1963.00 g, PU: 1.00 db.

Images

Additional information

CAD files

GAK DCU 2 YPV 1100 2M 1S MC4
Generátor csatlakozó doboz 1100 V DC-ig
két MPP-bemenet és
egy string védelmére, IP65 védettséggel
Hibajelzés
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1100 V DC
Névleges levezetési lökőáram: (8/20) 20 kA
Teljes levezetési áramimpulzus: (8/20) 40 kA
Védelmi feszültségszint: <= 4 kV
Zárlati szilárdság Iscpv: 10 kA
Méret: 180 x 180 x 111 mm
Csatlakozás módja: eredeti MC4 dugaszcsatlakozás

Gyártó: DEHN
Típus: DCU 2 YPV 1100 2M 1S MC4
Cikksz.: 900924
vagy egyenértékű.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +50 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	6 mm²
Csatlakozási keresztmetszet (9) (max.)	16 mm²tömör / 25 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (min.)	2,5 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (max.)	10 mm²finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	2 db. eredeti MC4 dugasz (PV-ADS4-EVO 2A), 2x eredeti MC4 aljzat (PV-ADB4-EVO 2A)
Kábelbevezetések száma	2x M20

Product 900924 was added to Notepad.

Go to Notepad

Product 900924 was added to the cart.

Go to Web-Shop

Part No. 900931 DCU 2 YPV 1100 3M 1S MC4 FM

GTIN 4013364534742, Customs tariff No. (EU): 85372091, Gross weight: 2.63 kg, PU: 1.00 db.

Images

Additional information

GAK DCU 2 YPV 1100 3M 1S MC4 FM
Generátor csatlakozó doboz 1100 V DC-ig
három MPP-bemenet és
egy string védelmére, IP65 védettséggel
távjelző érintkezővel, hibajelzéssel
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1100 V DC
In: (8/20) 20 kA / pol
Iösszesen: (8/20) 40 kA
Up: <= 4 kV
Zárlati szilárdság Iscpv: 10 kA
Méret: 254 x 180 x 111 mm
Csatlakozás módja: eredeti MC4 dugaszcsatlakozás

Gyártó: DEHN
Típus: DCU 2 YPV 1100 3M 1S MC4 FM
Cikksz.: 900931
vagy egyenértékű.

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +50 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	6 mm²
Csatlakozási keresztmetszet (9) (max.)	16 mm²tömör / 25 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (min.)	2,5 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (max.)	10 mm²finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	6 db. eredeti MC4 dugasz (PV-ADS4-EVO 2A), 6x eredeti MC4 aljzat (PV-ADB4-EVO 2A)
Kábelbevezetések száma	2x M20

Product 900931 was added to Notepad.

Go to Notepad

Product 900931 was added to the cart.

Go to Web-Shop

Part No. 900985 DCU 2 YPV 1+2 1200 1M 1S MC4

GTIN 4013364529199, Customs tariff No. (EU): 85372091, Gross weight: 1169.00 g, PU: 1.00 db.

Images

Additional information

CAD files

GAK DCU 2 YPV 1+2 1200 1M 1S MC4
Generátor csatlakozó doboz 1200 V DC-ig
egy MPP-bemenet és
egy string védelmére, IP65 védettséggel
Hibajelzés
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1200 V DC
In: (8/20) 20 kA / pol
Iösszesen: (10/350) 12,5 kA
Up: <= 3,8 kV
Zárlati szilárdság Iscpv: 10 kA
Méret: 180 x 130 x 111 mm
Csatlakozás módja: eredeti MC4 dugaszcsatlakozás

Gyártó: DEHN
Típus: DCU 2 YPV 1+2 1200 1M 1S MC4
Cikksz.: 900985
vagy egyenértékű.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Védelmi feszültségszint (U_P )	< 3,8 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV-feszültség [DC+ -> DC-] (U_CPV )	1200 V
Legnagyobb PV-feszültség [DC+/DC- -> PE] (U_CPV )	1200 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Teljes levezetési áram (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	40 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi feszültségszint (U_P )	< 3,8 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	2x 10 mm² / 1x 16 mm²
Csatlakozási keresztmetszet (9) (max.)	35 mm²sodrott / 25 mm² finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (min.)	2,5 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (max.)	10 mm² finomsodrat
Beépítés helye	Innenraum
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	Nyomáskiegyenlítő elemmel
Takarófedél kivitel	Átlátszó fedél termékjelöléssel
Tokozat színe	szürke
Kábelbemenetek száma	2 db. eredeti MC4 dugasz (PV-ADS4-EVO 2A), 2x eredeti MC4 aljzat (PV-ADB4-EVO 2A)
Kábelbevezetések száma	2x M20

Product 900985 was added to Notepad.

Go to Notepad

Product 900985 was added to the cart.

Go to Web-Shop

Part No. 900986 DCU 2 YPV 1+2 1200 2M 1S MC4

GTIN 4013364529212, Customs tariff No. (EU): 85372091, Gross weight: 2.76 kg, PU: 1.00 db.

Images

Additional information

CAD files

GAK DCU 2 YPV 1+2 1200 2M 1S MC4
Generátor csatlakozó doboz 1200 V DC-ig
két MPP-bemenet és
egy string védelmére, IP65 védettséggel
Hibajelzés
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1200 V DC
In: (8/20) 20 kA / pol
Iösszesen: (10/350) 12,5 kA
Up: <= 3,8 kV
Zárlati szilárdság Iscpv: 10 kA
Méret: 254 x 180 x 111 mm
Csatlakozás módja: eredeti MC4 dugaszcsatlakozás

Gyártó: DEHN
Típus: DCU 2 YPV 1+2 1200 2M 1S MC4
Cikksz.: 900986
vagy egyenértékű.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Védelmi feszültségszint (U_P )	< 3,8 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV-feszültség [DC+ -> DC-] (U_CPV )	1200 V
Legnagyobb PV-feszültség [DC+/DC- -> PE] (U_CPV )	1200 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Teljes levezetési áram (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	40 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi feszültségszint (U_P )	< 3,8 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	2x 10 mm² / 1x 16 mm²
Csatlakozási keresztmetszet (9) (max.)	35 mm² sodrott / 25 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (min.)	2,5 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (max.)	10 mm²finomsodrat
Beépítés helye	Innenraum
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	Nyomáskiegyenlítő elemmel
Takarófedél kivitel	Átlátszó fedél termékjelöléssel
Tokozat színe	szürke
Kábelbemenetek száma	4 db. eredeti MC4 dugasz (PV-ADS4-EVO 2A), 4x eredeti MC4 aljzat (PV-ADB4-EVO 2A)
Kábelbevezetések száma	2x M20

Product 900986 was added to Notepad.

Go to Notepad

Product 900986 was added to the cart.

Go to Web-Shop

Part No. 900987 DCU 2 YPV 1+2 1200 2M 2S MC4

GTIN 4013364534735, Customs tariff No. (EU): 85372091, Gross weight: 2.74 kg, PU: 1.00 db.

Images

Additional information

GAK DCU 2 YPV 1+2 1200 2M 2S MC4
Generátor csatlakozó doboz 1200 V DC-ig
két MPP-bemenet és
két-két string védelmére, IP65 védettséggel
Hibajelzés
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1200 V DC
In: (8/20) 20 kA / pol
Iösszesen: (10/350) 12,5 kA
Up: <= 3,8 kV
Zárlati szilárdság Iscpv: 10 kA
Méret: 254 x 180 x 111 mm
Csatlakozás módja: eredeti MC4 dugaszcsatlakozás

Gyártó: DEHN
Típus: DCU 2 YPV 1+2 1200 2M 2S MC4
Cikksz.: 900987
vagy egyenértékű.

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Védelmi feszültségszint (U_P )	< 3,8 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV-feszültség [DC+ -> DC-] (U_CPV )	1200 V
Legnagyobb PV-feszültség [DC+/DC- -> PE] (U_CPV )	1200 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Teljes levezetési áram (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	40 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi feszültségszint (U_P )	< 3,8 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	2x 10 mm² / 1x 16 mm²
Csatlakozási keresztmetszet (9) (max.)	35 mm² sodrott / 25 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (min.)	2,5 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (max.)	10 mm²finomsodrat
Beépítés helye	Innenraum
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	Nyomáskiegyenlítő elemmel
Takarófedél kivitel	Átlátszó fedél termékjelöléssel
Tokozat színe	szürke
Kábelbemenetek száma	6 db. eredeti MC4 dugasz (PV-ADS4-EVO 2A), 6x eredeti MC4 aljzat (PV-ADB4-EVO 2A)
Kábelbevezetések száma	2x M20

Product 900987 was added to Notepad.

Go to Notepad

Product 900987 was added to the cart.

Go to Web-Shop

Part No. 900988 DCU 2 YPV 1+2 1200 3M 1S MC4 FM

GTIN 4013364534759, Customs tariff No. (EU): 85372091, Gross weight: 3.70 kg, PU: 1.00 db.

Images

Additional information

GAK DCU 2 YPV 1200 3M 1S MC4 FM
Generátor csatlakozó doboz 1200 V DC-ig
három MPP-bemenet és
egy string védelmére, IP65 védettséggel
távjelző érintkezővel, hibajelzéssel
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1200 V DC
In: (8/20) 20 kA / pol
Iösszesen: (10/350) 12,5 kA
Up: <= 3,8 kV
Zárlati szilárdság Iscpv: 10 kA
Méret: 361 x 254 x 111 mm
Csatlakozás módja: eredeti MC4 dugaszcsatlakozás

Gyártó: DEHN
Típus: DCU 2 YPV 1+2 1200 3M 1S MC4 FM
Cikksz.: 900988
vagy egyenértékű.

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Védelmi feszültségszint (U_P )	< 3,8 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV-feszültség [DC+ -> DC-] (U_CPV )	1200 V
Legnagyobb PV-feszültség [DC+/DC- -> PE] (U_CPV )	1200 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Teljes levezetési áram (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	40 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi feszültségszint (U_P )	< 3,8 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	2x 10 mm² / 1x 16 mm²
Csatlakozási keresztmetszet (9) (max.)	35 mm² sodrott / 25 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (min.)	2,5 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (max.)	10 mm²finomsodrat
Beépítés helye	Innenraum
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	Nyomáskiegyenlítő elemmel
Takarófedél kivitel	Átlátszó fedél termékjelöléssel
Tokozat színe	szürke
Kábelbemenetek száma	6 db. eredeti MC4 dugasz (PV-ADS4-EVO 2A), 6x eredeti MC4 aljzat (PV-ADB4-EVO 2A)
Kábelbevezetések száma	2x M20

Product 900988 was added to Notepad.

Go to Notepad

Product 900988 was added to the cart.

Go to Web-Shop

DEHNcube PV

DEHNcube YPV SCI 1000 1M

Part No. 900910 DCU YPV SCI 1000 1M

You are not authorized to download 900910.stp

You are not authorized to download 900910.igs

You are not authorized to download 900910.jt

You are not authorized to download 900910.dwg

You are not authorized to download 900910m_D.dxf

You are not authorized to download DEHN.900910.wspak

You are not authorized to download DEHN.900910.edz

SCI-Technology

Product 900910 was added to Notepad.

Product 900910 was added to the cart.

DEHNcube YPV SCI 1000 2M

Part No. 900920 DCU YPV SCI 1000 2M

You are not authorized to download 900920.stp

You are not authorized to download 900920.igs

You are not authorized to download 900920.jt

You are not authorized to download 900920.dwg

You are not authorized to download 900920m_D.dxf

You are not authorized to download DEHN.900920.wspak

You are not authorized to download DEHN.900920.edz

SCI-Technology

Product 900920 was added to Notepad.

Product 900920 was added to the cart.

DEHNcube 2 YPV 1100 1M 2S

Part No. 900913 DCU 2 YPV 1100 1M 2S

You are not authorized to download 900913.stp

You are not authorized to download 900913.igs

You are not authorized to download 900913.jt

You are not authorized to download 900913.dwg

You are not authorized to download 900913m_D.dxf

SCI-Technology

Product 900913 was added to Notepad.

Product 900913 was added to the cart.

DEHNcube 2 YPV 1100 2M 1S

Part No. 900921 DCU 2 YPV 1100 2M 1S

You are not authorized to download 900921.stp

You are not authorized to download 900921.igs

You are not authorized to download 900921.jt

You are not authorized to download 900921.dwg

You are not authorized to download 900921m_D.dxf

SCI-Technology

Product 900921 was added to Notepad.

Product 900921 was added to the cart.

DEHNcube 2 YPV 1100 2M 2S

Part No. 900923 DCU 2 YPV 1100 2M 2S

You are not authorized to download 900923.stp

You are not authorized to download 900923.igs

You are not authorized to download 900923.jt

You are not authorized to download 900923.dwg

You are not authorized to download 900923m_D.dxf

SCI-Technology

Product 900923 was added to Notepad.

Product 900923 was added to the cart.

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Part No. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

You are not authorized to download 900975.stp

You are not authorized to download 900975.igs

You are not authorized to download 900975.jt

You are not authorized to download 900975.dwg

You are not authorized to download 900975m_D.dxf

SCI-Technology

Product 900975 was added to Notepad.

Product 900975 was added to the cart.

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Part No. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

You are not authorized to download 900976.stp

You are not authorized to download 900976.igs

You are not authorized to download 900976.jt

You are not authorized to download 900976.dwg

You are not authorized to download 900976m_D.pdf

SCI-Technology

Product 900976 was added to Notepad.

Product 900976 was added to the cart.

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Part No. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

You are not authorized to download 900978m_D.dxf

SCI-Technology

Product 900978 was added to Notepad.
