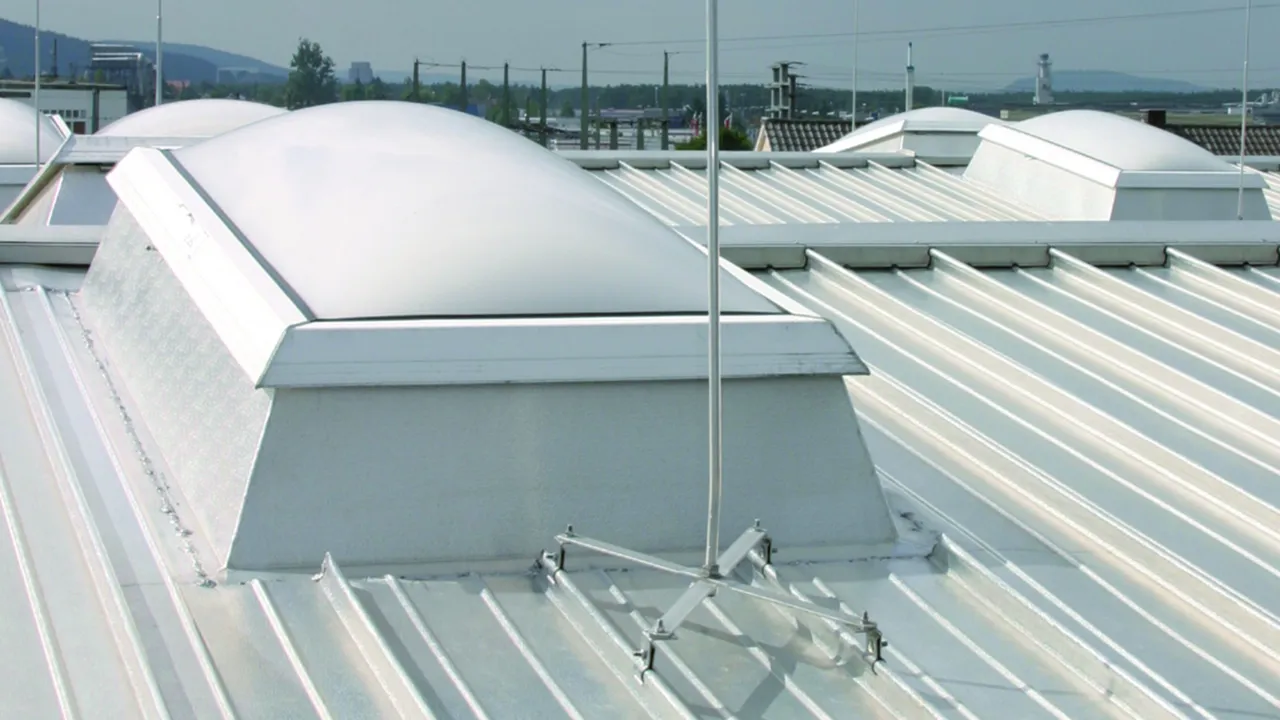

Felfogórudak fémtetők számára

Tetőszerkezetek, fénykupolák stb. védelmére.
A rögzítés a merevítővégeken (furatok Ø11 mm) négy tartóval történik fémtetők számára.
A tartókat a tetőprofilnak megfelelően kell kiválasztani (kerek állókorc cikkszám 123 040, szorítókorc cikkszám 123 041, állókorc 123 042, korc nélkül szegecselésre vagy csavarozásra 123 043).

Ezen négy tartó fémtetőkhöz való felhasználása esetén (kapcsok) a megfelelő tetőprofilhoz a 100 kA (10/350 µs) villámáram-vezetőképesség adott.
A felfogórudak az Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) szerint vannak méretezve.

A levezetés továbbvezetéséhez a tetővezetőtartókat fémtetők számára a tetőprofilnak megfelelően kell kiválasztani (pl. kerek állókorc cikkszám 223 010 vagy állókorc cikkszám 365 059).

Kivitel magasság 2000 mm

Menetes csavarkötéssel M16.

1 Product

Part No. 123021 FS 16 10 2000 MD AL V2A

GTIN 4013364092822, Customs tariff No. (EU): 85389099, Gross weight: 2.20 kg, PU: 1.00 db.

Images

Additional information

Felfogórudak fémtetők számára magasság 2000 mm
Felfogórudak fémtetők számára
fénykupolák
vagy tetőszerkezetek védelmére fémtetőkön
méretezve az
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) szerint
184 km/h max. széllökés sebességre.
Rögzítésre 4 vezetéktartóval
állókorcos vagy kerek állókorcos tetőkön
pl. cikkszám 365 059, 223 010 vagy 223 070
(külön rendelendő)
Merevítők NIRO-ból 4 vezetéktartó felvételéhez
Ezen négy tetővezetőtartó (kapcsok)
fémtetőkhöz való felhasználása esetén a megfelelő tetőprofilhoz a
100 kA (10/350 µs) villámáram-vezetőképesség adott.
Teljes hossz (Ø16 / 10 mm): 2000 mm
Profiltávolság: 230-520 mm
Rögzítés: [4x] Ø11 mm
Merevítők anyaga: NIRO
Felfogórúd anyaga: Al
Szabványhivatkozás: DIN EN 62561-(1+2)

Gyártó: DEHN
Típus: FS 16 10 2000 MD AL V2A
Cikksz.: 123021
vagy egyenértékű.

Certificates



Technical data

Teljes hossz (Ø16 / 10 mm) 2000 mm
Max. széllökés sebesség 184 km/h
Profiltávolság 230-520 mm
Rögzítés [4x] Ø11 mm
Merevítők anyaga NIRO
Felfogórúd anyaga Al
Szabványhivatkozás DIN EN 62561-(1+2)

Product 123021 was added to Notepad.

Go to Notepad

Product 123021 was added to the cart.

Go to Web-Shop

Kivitel 3500 mm magasságig

Illesztve a max. 10°-os tetőhajlatra.

3 Products

Part No. 123425 FS 22 16 10 2500 SK AL V2A

GTIN 4013364129009, Customs tariff No. (EU): 85389099, Gross weight: 2.82 kg, PU: 1.00 db.

Images

Additional information

Felfogórudak fémtetők számára magasság 2500 mm
Felfogórudak fémtetők számára
fénykupolák
vagy tetőszerkezetek védelmére fémtetőkön.
Illesztés max. 10°-os tetőhajlatig lehetséges.
Felfogórudak méretezve az
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) szerint
185 km/h max. széllökés sebességre.
Rögzítésre 4 vezetéktartóval
állókorcos vagy kerek állókorcos tetőkön
pl. cikkszám 365 059, 223 010 vagy 223 070
(külön rendelendő)
Merevítők NIRO-ból 4 vezetéktartó felvételéhez
Ezen négy tetővezetőtartó (kapcsok)
fémtetőkhöz való felhasználása esetén a megfelelő tetőprofilhoz a
100 kA (10/350 µs) villámáram-vezetőképesség adott.
Teljes hossz (Ø22 / 16 / 10 mm): 2500 mm
Profiltávolság: 230-520 mm
Rögzítés: [4x] Ø11 mm
Merevítők anyaga: NIRO
Felfogórúd anyaga: Al
Szabványhivatkozás: DIN EN 62561-(1+2)

Gyártó: DEHN
Típus: FS 22 16 10 2500 SK AL V2A
Cikksz.: 123425
vagy egyenértékű.

Certificates



Technical data

Teljes hossz (Ø22 / 16 / 10 mm) 2500 mm
Max. széllökés sebesség 185 km/h
Profiltávolság 230-520 mm
Rögzítés [4x] Ø11 mm
Merevítők anyaga NIRO
Felfogórúd anyaga Al
Szabványhivatkozás DIN EN 62561-(1+2)

Product 123425 was added to Notepad.

Go to Notepad

Product 123425 was added to the cart.

Go to Web-Shop

Part No. 123430 FS 22 16 10 3000 SK AL V2A

GTIN 4013364129016, Customs tariff No. (EU): 85389099, Gross weight: 3.22 kg, PU: 1.00 db.

Images

Additional information

Felfogórudak fémtetők számára magasság 3000 mm
Felfogórudak fémtetők számára
fénykupolák
vagy tetőszerkezetek védelmére fémtetőkön.
Illesztés max. 10°-os tetőhajlatig lehetséges.
Felfogórudak méretezve az
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) szerint
149 km/h max. széllökés sebességre.
Rögzítésre 4 vezetéktartóval
állókorcos vagy kerek állókorcos tetőkön
pl. cikkszám 365 059, 223 010 vagy 223 070
(külön rendelendő)
Merevítők NIRO-ból 4 vezetéktartó felvételéhez
Ezen négy tetővezetőtartó (kapcsok)
fémtetőkhöz való felhasználása esetén a megfelelő tetőprofilhoz a
100 kA (10/350 µs) villámáram-vezetőképesség adott.
Teljes hossz (Ø22 / 16 / 10 mm): 3000 mm
Profiltávolság: 230-520 mm
Rögzítés: [4x] Ø11 mm
Merevítők anyaga: NIRO
Felfogórúd anyaga: Al
Szabványhivatkozás: DIN EN 62561-(1+2)

Gyártó: DEHN
Típus: FS 22 16 10 3000 SK AL V2A
Cikksz.: 123430
vagy egyenértékű.

Certificates



Technical data

Teljes hossz (Ø22 / 16 / 10 mm) 3000 mm
Max. széllökés sebesség 149 km/h
Profiltávolság 230-520 mm
Rögzítés [4x] Ø11 mm
Merevítők anyaga NIRO
Felfogórúd anyaga Al
Szabványhivatkozás DIN EN 62561-(1+2)

Product 123430 was added to Notepad.

Go to Notepad

Product 123430 was added to the cart.

Go to Web-Shop

Part No. 123435 FS 22 16 10 3500 SK AL V2A

GTIN 4013364129023, Customs tariff No. (EU): 85389099, Gross weight: 3.42 kg, PU: 1.00 db.

Images

Additional information

Felfogórudak fémtetők számára magasság 3500 mm
Felfogórudak fémtetők számára
fénykupolák
vagy tetőszerkezetek védelmére fémtetőkön.
Illesztés max. 10°-os tetőhajlatig lehetséges.
Felfogórudak méretezve az
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) szerint
114 km/h max. széllökés sebességre.
Rögzítésre 4 vezetéktartóval
állókorcos vagy kerek állókorcos tetőkön
pl. cikkszám 365 059, 223 010 vagy 223 070
(külön rendelendő)
Merevítők NIRO-ból 4 vezetéktartó felvételéhez
Ezen négy tetővezetőtartó (kapcsok)
fémtetőkhöz való felhasználása esetén a megfelelő tetőprofilhoz a
100 kA (10/350 µs) villámáram-vezetőképesség adott.
Teljes hossz (Ø22 / 16 / 10 mm): 3500 mm
Profiltávolság: 230-520 mm
Rögzítés: [4x] Ø11 mm
Merevítők anyaga: NIRO
Felfogórúd anyaga: Al / NIRO
Szabványhivatkozás: DIN EN 62561-(1+2)

Gyártó: DEHN
Típus: FS 22 16 10 3500 SK AL V2A
Cikksz.: 123435
vagy egyenértékű.

Certificates



Technical data

Teljes hossz (Ø22 / 16 / 10 mm) 3500 mm
Max. széllökés sebesség 114 km/h
Profiltávolság 230-520 mm
Rögzítés [4x] Ø11 mm
Merevítők anyaga NIRO
Felfogórúd anyaga Al / NIRO
Szabványhivatkozás DIN EN 62561-(1+2)
