DEHNguard modular YPV ... FM

Csatlakozáskész kompakt egység fotovoltaikus rendszerek számára mely alapmodulból és dugaszolható védőmodulokból áll
A három nagy teljesítményű varisztorral rendelkező hibatűrő Y-kapcsolás megakadályozza a túlfeszültség-védelem károsodását a generátor áramkörének szigetelési hibái esetén.
Ellenőrizve az EN 61643-31 szerint
Nagy felügyeleti biztonság a „Thermo Dynamic Control” leválasztó egységnek köszönhetően
Hibajelzés piros jelöléssel a betekintő ablakban
Felhasználás az IEC 60364-7-712 szabvány szerint “Napelemes ellátórendszerek kivitelezése”

DEHNguard MP YPV ... FM

Moduláris többpólusú túlfeszültség-védelmi készülék napelemes rendszerekhez; távjelző érintkezővel felügyeleti rendszer számára (potenciálfüggetlen váltóérintkező).

2 Products

Part No. 942565 DG MP YPV 1200 FM

GTIN 4013364495685, Customs tariff No. (EU): 85363030, Gross weight: 355.99 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNguard MP YPV 1200 FM
Többpólusú, moduláris, dugaszolható fotovoltaik-levezető
dupla push-in csatlakozókapoccsal
elágazásos és átmenő huzalozáshoz alkalmas
1170 V DC-ig, szélesség 3 modul
Hibajelzés
Távjelző érintkezővel
2. típusú az EN 61643-31 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1170 V DC
Teljes levezetési áramimpulzus: 40 kA
Védelmi feszültségszint: <= 4 kV
Zárlati szilárdság Iscpv: 10 kA

Gyártó: DEHN
Típus: DG MP YPV 1200 FM
Cikksz.: 942565
vagy egyenértékű.

Certificates

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1170 V
Zárlati szilárdság (I_SCPV )	10 kA
Névleges levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1170 V
Zárlati szilárdság (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Névleges terhelő áram DC (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm²tömör
Csatlakozási keresztmetszet (min.)	6 mm²finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (min) érvéghüvellyel	1,5 mm²
Csatlakozási keresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási keresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	3 modul, DIN 43880
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1.5 mm² tömör- / finomsodrat

Product 942565 was added to Notepad.

Go to Notepad

Product 942565 was added to the cart.

Go to Web-Shop

Part No. 942567 DG MP YPV 1500 FM

GTIN 4013364495678, Customs tariff No. (EU): 85363030, Gross weight: 387.05 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNguard MP YPV 1500 FM
Többpólusú, moduláris, dugaszolható fotovoltaik-levezető
dupla push-in csatlakozókapoccsal
elágazásos és átmenő huzalozáshoz alkalmas
1500 V DC-ig, szélesség 3 modul
Hibajelzés
Távjelző érintkezővel
2. típus az EN 61643-31 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1500 V DC
Teljes levezetési áramimpulzus: 40 kA
Védelmi feszültségszint: <= 5 kV
Zárlati szilárdság Iscpv: 10 kA

Gyártó: DEHN
Típus: DG MP YPV 1500 FM
Cikksz.: 942567
vagy egyenértékű.

Certificates

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1500 V
Zárlati szilárdság (I_SCPV )	10 kA
Névleges levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 5 kV
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1500 V
Zárlati szilárdság (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 5 kV
Névleges terhelő áram DC (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm²tömör
Csatlakozási keresztmetszet (min.)	6 mm²finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (min) érvéghüvellyel	1,5 mm²
Csatlakozási keresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási keresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	3 modul, DIN 43880
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1.5 mm² tömör- / finomsodrat

Product 942567 was added to Notepad.

Go to Notepad

Product 942567 was added to the cart.

Go to Web-Shop

DEHNguard M YPV ... FM

Moduláris többpólusú túlfeszültség-védelmi készülék napelemes rendszerekhez távjelző érintkezővel felügyeleti rendszer számára (potenciálfüggetlen váltóérintkező).

2 Products

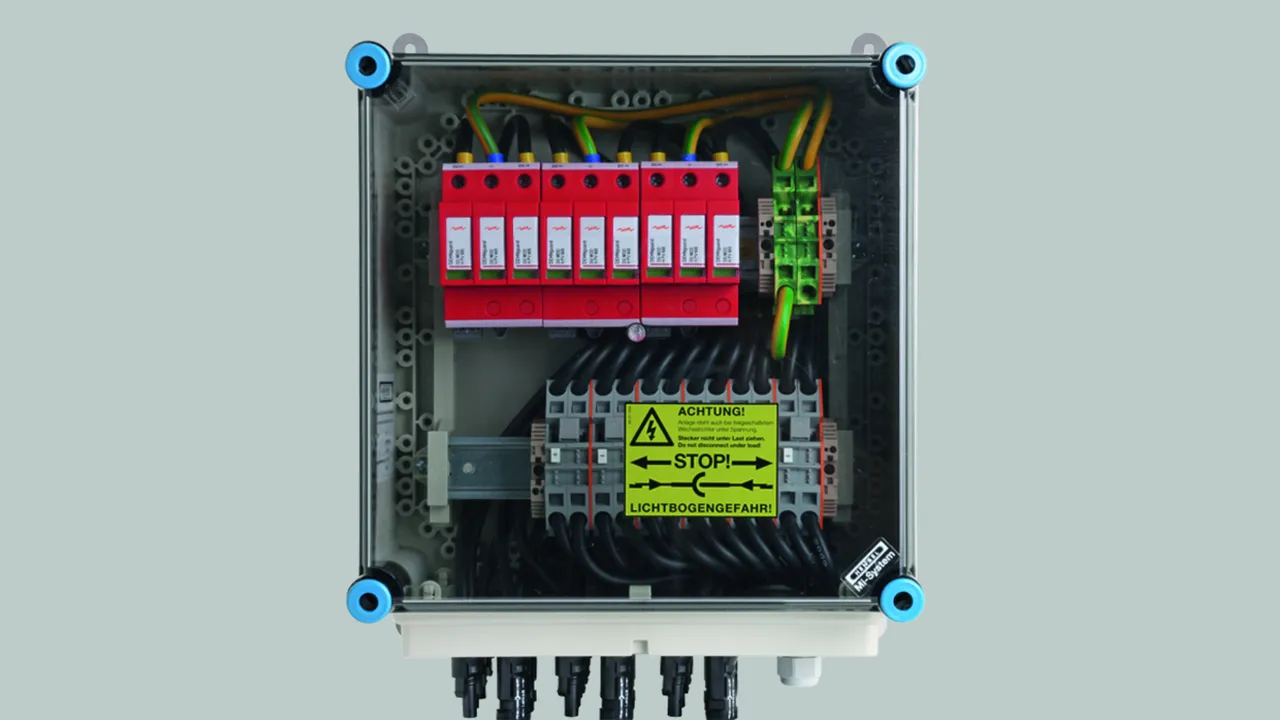

Part No. 952565 DG M YPV 1200 FM

GTIN 4013364327719, Customs tariff No. (EU): 85354000, Gross weight: 382.00 g, PU: 1.00 db.

Images

Additional information

- old
Túlfeszültség-korlátozó DEHNguard M YPV 1200 FM
Többpólusú, moduláris, dugaszolható fotovoltaik-levezető
1170 V DC-ig, szélesség 3 modul
Hibajelzés
2. Típus az EN 61643-31
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1170 V DC
Teljes levezetési áramimpulzus: 40 kA
Védelmi feszültségszint: <= 4 kV
Zárlati szilárdság Iscpv: 10 kA

Gyártó: DEHN
Típus: DG M YPV 1200 FM
Cikksz.: 952565
vagy egyenértékű.

Certificates

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1170 V
Zárlati szilárdság (I_SCPV )	10 kA
Névleges levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Tanúsítványok	UL, KEMA
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1170 V
Zárlati szilárdság (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör- / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	3 modul, DIN 43880
Tanúsítványok	UL, KEMA
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1.5 mm² tömör- / finomsodrat
Kiegészítő műszaki adatok:	---------------------------------
- DC akkumulátortároló rendszerekben Isccr-ig használható	≤ 100 kA (t ≤ 5,83 ms)
– Előbiztosító DC akkumulátoros tárolórendszerekhez max. I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Gyártó cikkszáma: 170M2040
- Előbiztosító DC akkumulátoros tárolórendszerekhez max._SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Product 952565 was added to Notepad.

Go to Notepad

Product 952565 was added to the cart.

Go to Web-Shop

Part No. 952567 DG M YPV 1500 FM

GTIN 4013364327726, Customs tariff No. (EU): 85354000, Gross weight: 411.20 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNguard M YPV 1500 FM
Többpólusú, moduláris, dugaszolható fotovoltaik-levezető
1500 V DC-ig, szélesség 3 modul
Hibajelzés
Távjelző érintkezővel
2. típus az EN 61643-31
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1500 V DC
Teljes levezetési áramimpulzus: 40 kA
Védelmi feszültségszint: <= 5 kV
Zárlati szilárdság Iscpv: 10 kA

Gyártó: DEHN
Típus: DG M YPV 1500 FM
Cikksz.: 952567
vagy egyenértékű.

Certificates

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1500 V
Zárlati szilárdság (I_SCPV )	10 kA
Névleges levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 5 kV
Tanúsítványok	UL, KEMA
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1500 V
Zárlati szilárdság (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 5 kV
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör- / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	3 modul, DIN 43880
Tanúsítványok	UL, KEMA
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1.5 mm² tömör- / finomsodrat
Kiegészítő műszaki adatok:	---------------------------------
- DC akkumulátortároló rendszerekben Isccr-ig használható	≤ 100 kA (t ≤ 5,83 ms)
– Előbiztosító DC akkumulátoros tárolórendszerekhez max. I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Gyártó cikkszáma: 170M2040
- Előbiztosító DC akkumulátoros tárolórendszerekhez max._SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Product 952567 was added to Notepad.

Go to Notepad

Product 952567 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

Part No. 942565 DG MP YPV 1200 FM

Product 942565 was added to Notepad.

Product 942565 was added to the cart.

Part No. 942567 DG MP YPV 1500 FM

Product 942567 was added to Notepad.

Product 942567 was added to the cart.

DEHNguard M YPV ... FM

Part No. 952565 DG M YPV 1200 FM

Product 952565 was added to Notepad.

Product 952565 was added to the cart.

Part No. 952567 DG M YPV 1500 FM

Product 952567 was added to Notepad.

Product 952567 was added to the cart.

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

Part No. 942565 DG MP YPV 1200 FM

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf

Product 942565 was added to Notepad.

Product 942565 was added to the cart.

Part No. 942567 DG MP YPV 1500 FM

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf

Product 942567 was added to Notepad.

Product 942567 was added to the cart.

DEHNguard M YPV ... FM

Part No. 952565 DG M YPV 1200 FM

Product 952565 was added to Notepad.

Product 952565 was added to the cart.

Part No. 952567 DG M YPV 1500 FM

You are not authorized to download 952305.stp

You are not authorized to download 952305.igs

You are not authorized to download 952305.jt

You are not authorized to download 952305.dwg

You are not authorized to download 952305m_E.dxf

You are not authorized to download DEHN.952567.wspak

You are not authorized to download DEHN.952567.edz

Product 952567 was added to Notepad.

Product 952567 was added to the cart.
