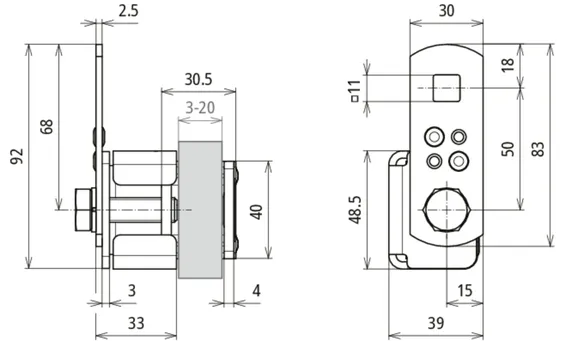

Part No. 372330 AKK AL B11.11 KBF 3 20 STTZN

GTIN 4013364515758, Customs tariff No. (EU): 85359000, Gross weight: 278.21 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Borne de raccordement à lame pour poutre en acier avec bride de connexion St/tZn
Bornes de raccordement pour poutres en acier
Version lourde,
pour le raccordement sur des constructions en acier

Plage de serrage: 3-20 mm
Matériau - borne: St/tZn
Connexion avec: Bride de connexion
Trou carré, bride de connexion: 11x11 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AKK AL B11.11 KBF 3 20 STTZN
Référence: 372330
ou équivalent

Certificates

Technical data

Plage de serrage	3-20 mm
Matériau - borne	St/tZn
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Plage de serrage	3-20 mm
Matériau - borne	St/tZn
Vis	di M10 x 35 mm
Matériau, vis / rondelle élastique	INOX
Type de connexion	Connexion séparable
Perçage de la protection de surface	jusqu’à 0,2 mm, avec lame ou lame et vis
Connexion avec	Bride de connexion
Trou carré, bride de connexion	11x11 mm
Tenue au courant de foudre (10/350 µs)	& = *⁾
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Product 372330 was added to Notepad.

Go to Notepad

Product 372330 was added to the cart.

Go to Web-Shop

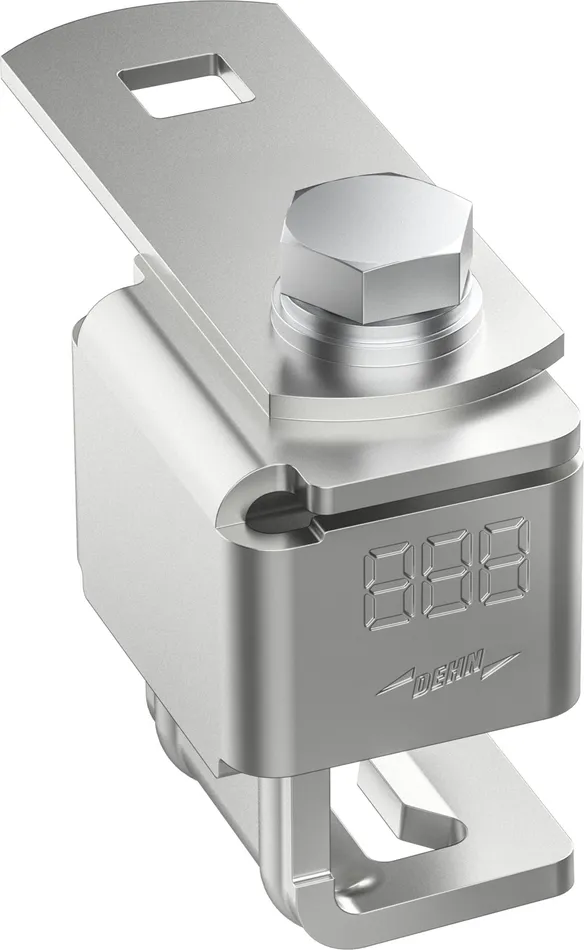

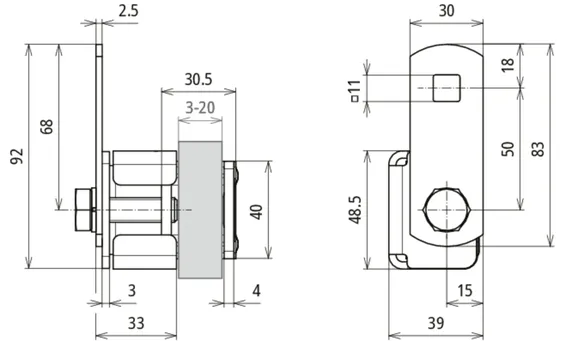

Part No. 372339 AKK AL B11.11 KBF 3 20 V2A

GTIN 4013364518988, Customs tariff No. (EU): 85359000, Gross weight: 263.25 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Bornes de raccordement à lame pour poutre en acier avec bride de connexion INOX
Bornes de raccordement pour poutres en acier
Version lourde,
pour le raccordement sur des constructions en acier
Plage de serrage: 3-20 mm
Matériau - borne: INOX
Connexion avec: Bride de connexion
Trou carré, bride de connexion: 11x11 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AKK AL B11.11 KBF 3 20 V2A
Référence: 372339
ou équivalent

Certificates

Technical data

Plage de serrage	3-20 mm
Matériau - borne	INOX
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Plage de serrage	3-20 mm
Matériau - borne	INOX
Vis	di M10 x 35 mm
Matériau, vis / rondelle élastique	INOX
Type de connexion	Connexion séparable
Perçage de la protection de surface	jusqu’à 0,2 mm, avec lame ou lame et vis
Connexion avec	Bride de connexion
Trou carré, bride de connexion	11x11 mm
Tenue au courant de foudre (10/350 µs)	& = *⁾
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Product 372339 was added to Notepad.

Go to Notepad

Product 372339 was added to the cart.

Go to Web-Shop

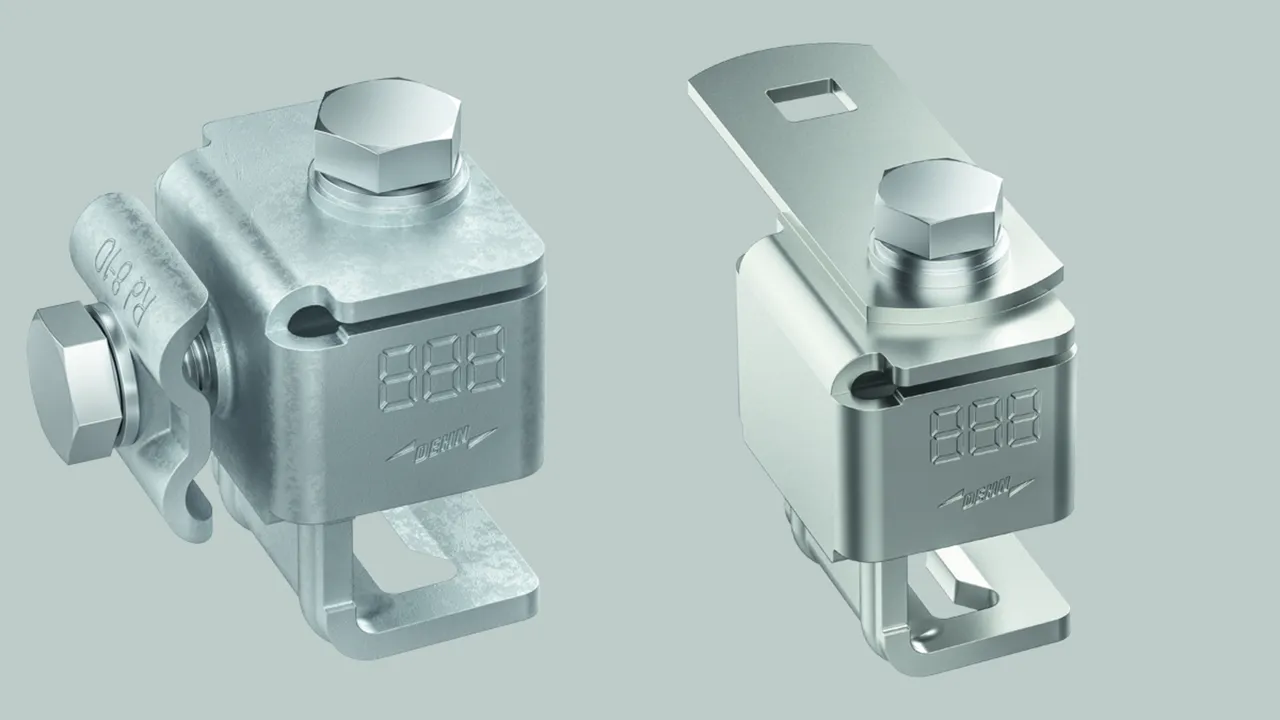

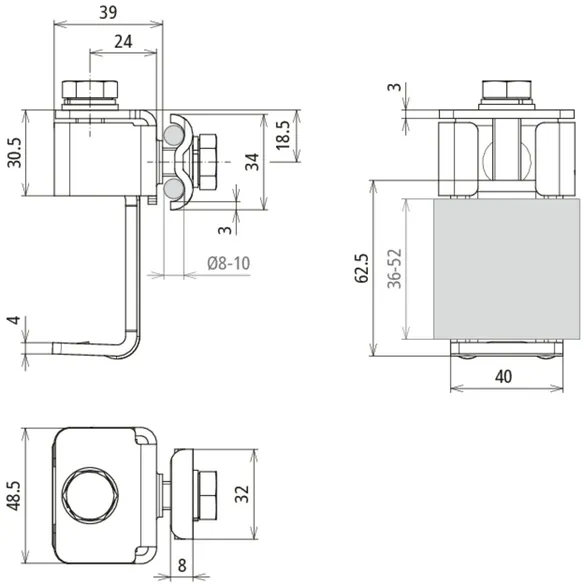

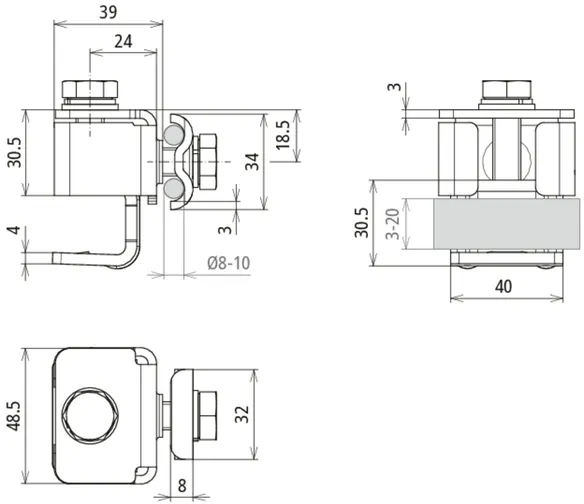

Part No. 372300 AKK DUL 8.10 KBF 3 20 STTZN

GTIN 4013364515765, Customs tariff No. (EU): 85359000, Gross weight: 250.66 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Borne de raccordement à lame pour poutre en acier avec bride de connexion St/tZn
Bornes de raccordement pour poutres en acier
Version lourde,
pour le raccordement sur des constructions en acier
Plage de serrage: 3-20 mm
Matériau - borne: St/tZn
Plage de serrage rd: 8-10 mm
Connexion avec: Attache double
Normes: NF EN 62561-1

produit : DEHN
Type: AKK DUL 8.10 KBF 3 20 STTZN
Référence: 372300
ou équivalent

Certificates

Technical data

Plage de serrage	3-20 mm
Matériau - borne	St/tZn
Plage de serrage rd	8-10 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Plage de serrage	3-20 mm
Matériau - borne	St/tZn
Plage de serrage rd	8-10 mm
Vis	di M10 x 32 mm / M10 x 18 mm
Matériau, vis / rondelle élastique	INOX
Type de connexion	Connexion séparable
Perçage de la protection de surface	jusqu’à 0,2 mm, avec lame ou lame et vis
Connexion avec	Attache double
Tenue au courant de foudre (10/350 µs)	& = *⁾
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Product 372300 was added to Notepad.

Go to Notepad

Product 372300 was added to the cart.

Go to Web-Shop

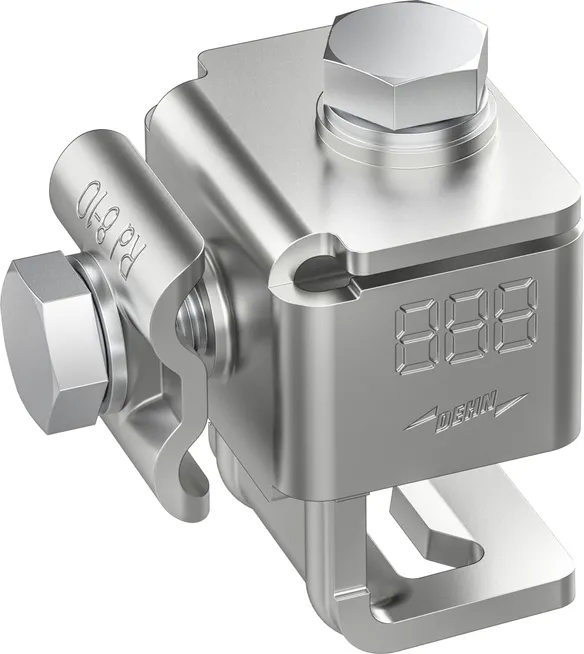

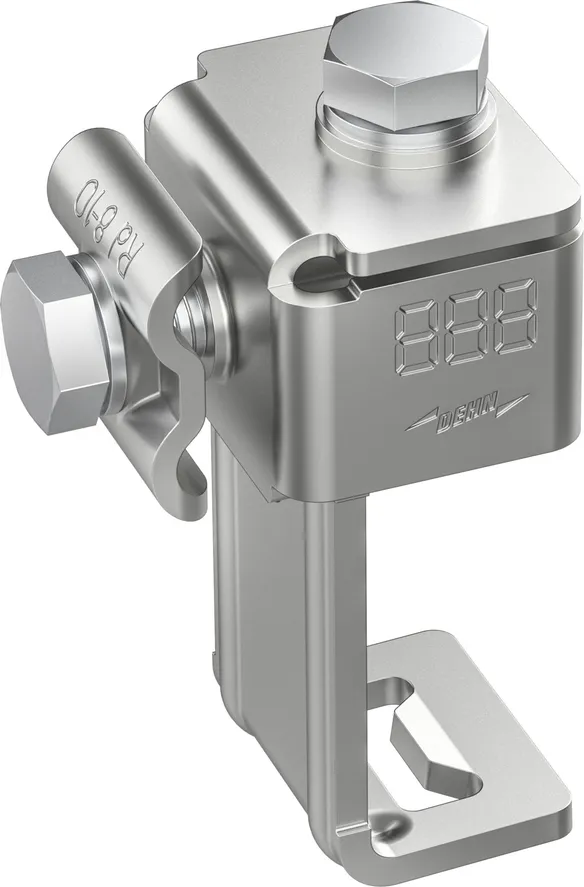

Part No. 372309 AKK DUL 8.10 KBF 3 20 V2A

GTIN 4013364518971, Customs tariff No. (EU): 85359000, Gross weight: 266.98 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Bornes de raccordement à lame pour poutre en acier avec bride de connexion INOX
Bornes de raccordement pour poutres en acier
Version lourde,
pour le raccordement sur des constructions en acier
Plage de serrage: 3-20 mm
Matériau - borne: INOX
Plage de serrage rd: 8-10 mm
Connexion avec: Attache double
Normes: NF EN 62561-1

produit : DEHN
Type: AKK DUL 8.10 KBF 3 20 V2A
Référence: 372309
ou équivalent

Certificates

Technical data

Plage de serrage	3-20 mm
Matériau - borne	INOX
Plage de serrage rd	8-10 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Plage de serrage	3-20 mm
Matériau - borne	INOX
Plage de serrage rd	8-10 mm
Vis	di M10 x 32 mm / M10 x 18 mm
Matériau, vis / rondelle élastique	INOX
Type de connexion	Connexion séparable
Perçage de la protection de surface	jusqu’à 0,2 mm, avec lame ou lame et vis
Connexion avec	Attache double
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Product 372309 was added to Notepad.

Go to Notepad

Product 372309 was added to the cart.

Go to Web-Shop

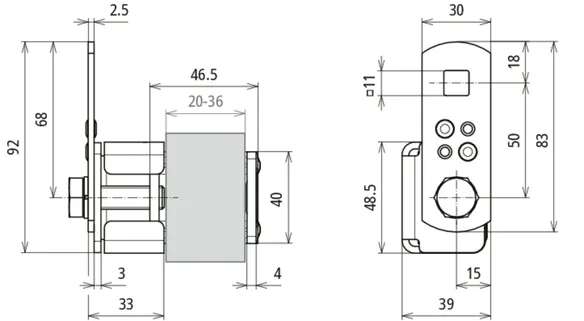

Part No. 372340 AKK AL B11.11 KBF 20 36 STTZN

GTIN 4013364520400, Customs tariff No. (EU): 85359000, Gross weight: 298.72 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Borne de raccordement à lame pour poutre en acier avec bride de connexion St/tZn
Bornes de raccordement pour poutres en acier
Version lourde,
pour le raccordement sur des constructions en acier
Plage de serrage: 20-36 mm
Matériau - borne: St/tZn
Connexion avec: Bride de connexion
Trou carré, bride de connexion: 11x11 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AKK AL B11.11 KBF 20 36 STTZN
Référence: 372340
ou équivalent

Technical data

Plage de serrage	20-36 mm
Matériau - borne	St/tZn
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Plage de serrage	20-36 mm
Matériau - borne	St/tZn
Vis	di M10 x 35 mm
Matériau, vis / rondelle élastique	INOX
Type de connexion	Connexion séparable
Perçage de la protection de surface	jusqu’à 0,2 mm, avec lame ou lame et vis
Connexion avec	Bride de connexion
Trou carré, bride de connexion	11x11 mm
Tenue au courant de foudre (10/350 µs)	& = *⁾
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Product 372340 was added to Notepad.

Go to Notepad

Product 372340 was added to the cart.

Go to Web-Shop

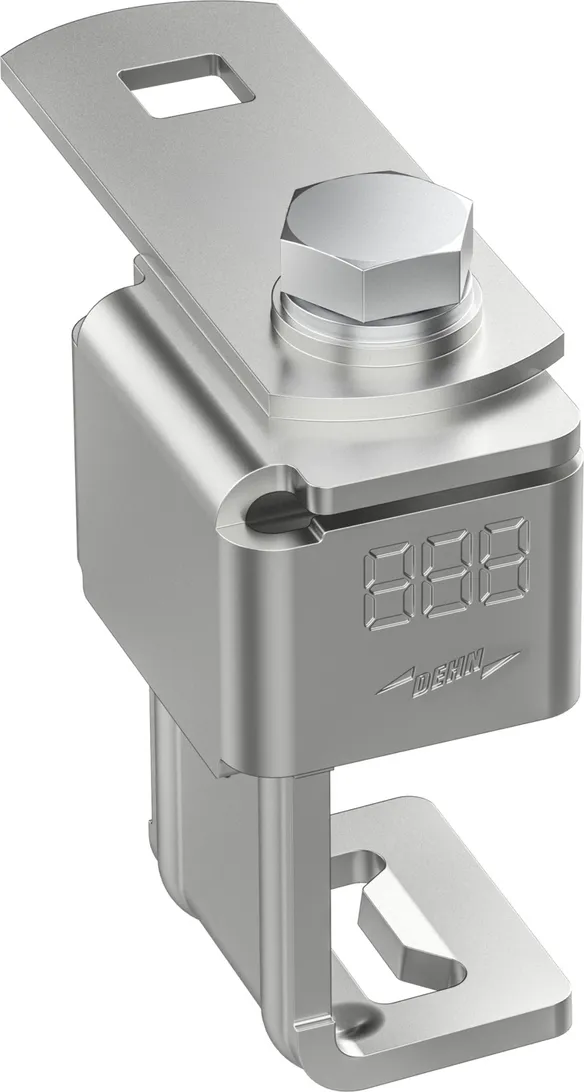

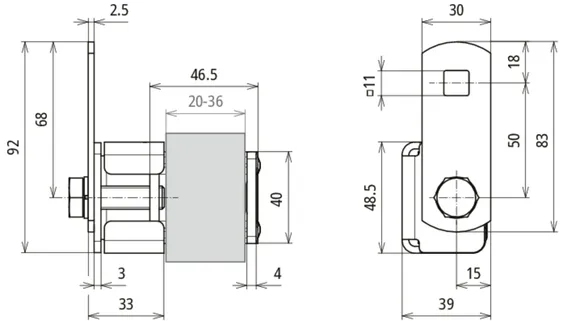

Part No. 372349 AKK AL B11.11 KBF 20 36 V2A

GTIN 4013364520349, Customs tariff No. (EU): 85359000, Gross weight: 282.53 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Bornes de raccordement à lame pour poutre en acier avec bride de connexion INOX
Bornes de raccordement pour poutres en acier
Version lourde,
pour le raccordement sur des constructions en acier
Plage de serrage: 20-36 mm
Matériau - borne: INOX
Connexion avec: Bride de connexion
Trou carré, bride de connexion: 11x11 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AKK AL B11.11 KBF 20 36 V2A
Référence: 372349
ou équivalent

Certificates

Technical data

Plage de serrage	20-36 mm
Matériau - borne	INOX
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Plage de serrage	20-36 mm
Matériau - borne	INOX
Vis	di M10 x 35 mm
Matériau, vis / rondelle élastique	INOX
Type de connexion	Connexion séparable
Perçage de la protection de surface	jusqu’à 0,2 mm, avec lame ou lame et vis
Connexion avec	Bride de connexion
Trou carré, bride de connexion	11x11 mm
Tenue au courant de foudre (10/350 µs)	& = *⁾
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Product 372349 was added to Notepad.

Go to Notepad

Product 372349 was added to the cart.

Go to Web-Shop

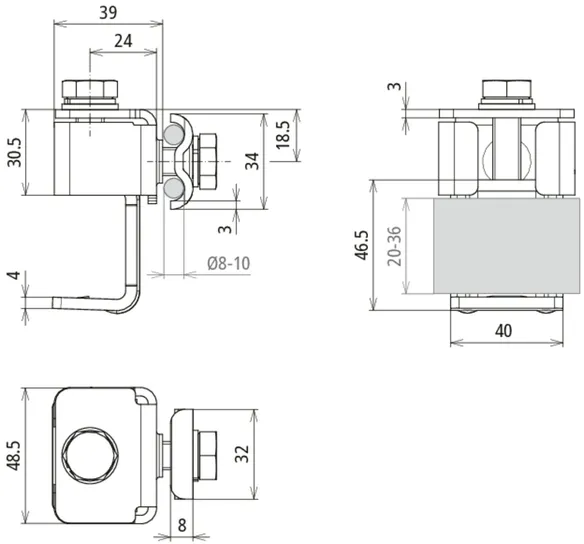

Part No. 372310 AKK DUL 8.10 KBF 20 36 STTZN

GTIN 4013364520363, Customs tariff No. (EU): 85359000, Gross weight: 304.56 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Borne de raccordement à lame pour poutre en acier avec bride de connexion St/tZn
Bornes de raccordement pour poutres en acier
Version lourde,
pour le raccordement sur des constructions en acier
Plage de serrage: 20-36 mm
Matériau - borne: St/tZn
Plage de serrage rd: 8-10 mm
Connexion avec: Attache double
Normes: NF EN 62561-1

produit : DEHN
Type: AKK DUL 8.10 KBF 20 36 STTZN
Référence: 372310
ou équivalent

Certificates

Technical data

Plage de serrage	20-36 mm
Matériau - borne	St/tZn
Plage de serrage rd	8-10 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Plage de serrage	20-36 mm
Matériau - borne	St/tZn
Plage de serrage rd	8-10 mm
Vis	di M10 x 32 mm / M10 x 18 mm
Matériau, vis / rondelle élastique	INOX
Type de connexion	Connexion séparable
Perçage de la protection de surface	jusqu’à 0,2 mm, avec lame ou lame et vis
Connexion avec	Attache double
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Product 372310 was added to Notepad.

Go to Notepad

Product 372310 was added to the cart.

Go to Web-Shop

Part No. 372319 AKK DUL 8.10 KBF 20 36 V2A

GTIN 4013364520370, Customs tariff No. (EU): 85359000, Gross weight: 285.95 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Bornes de raccordement à lame pour poutre en acier avec bride de connexion INOX
Bornes de raccordement pour poutres en acier
Version lourde,
pour le raccordement sur des constructions en acier
Plage de serrage: 20-36 mm
Matériau - borne: INOX
Plage de serrage rd: 8-10 mm
Connexion avec: Attache double
Normes: NF EN 62561-1

produit : DEHN
Type: AKK DUL 8.10 KBF 20 36 V2A
Référence: 372319
ou équivalent

Certificates

Technical data

Plage de serrage	20-36 mm
Matériau - borne	INOX
Plage de serrage rd	8-10 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Plage de serrage	20-36 mm
Matériau - borne	INOX
Plage de serrage rd	8-10 mm
Vis	di M10 x 32 mm / M10 x 18 mm
Matériau, vis / rondelle élastique	INOX
Type de connexion	Connexion séparable
Perçage de la protection de surface	jusqu’à 0,2 mm, avec lame ou lame et vis
Connexion avec	Attache double
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Product 372319 was added to Notepad.

Go to Notepad

Product 372319 was added to the cart.

Go to Web-Shop

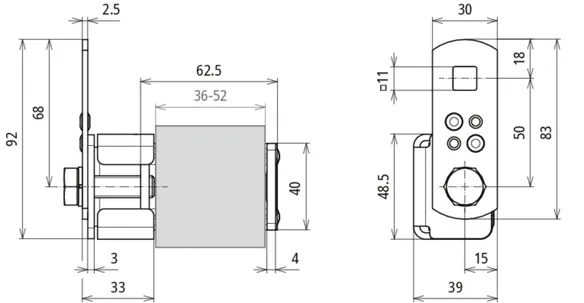

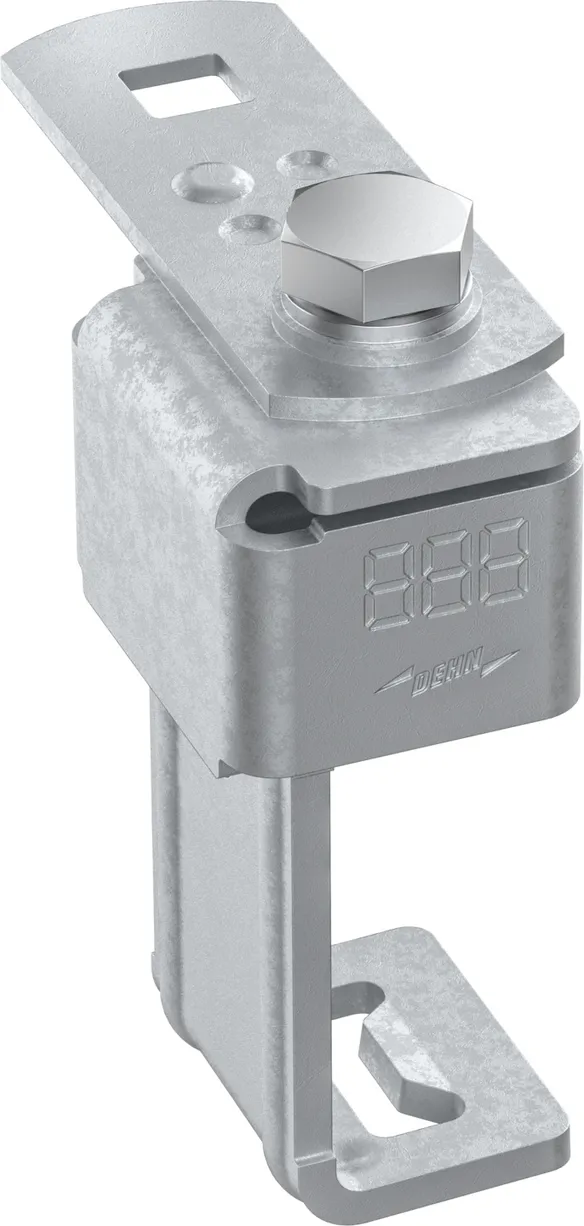

Part No. 372350 AKK AL B11.11 KBF 36 52 STTZN

GTIN 4013364520356, Customs tariff No. (EU): 85359000, Gross weight: 327.80 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Borne de raccordement à lame pour poutre en acier avec bride de connexion St/tZn
Bornes de raccordement pour poutres en acier
Version lourde,
pour le raccordement sur des constructions en acier
Plage de serrage: 36-52 mm
Matériau - borne: St/tZn
Connexion avec: Bride de connexion
Trou carré, bride de connexion: 11x11 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AKK AL B11.11 KBF 36 52 STTZN
Référence: 372350
ou équivalent

Certificates

Technical data

Plage de serrage	36-52 mm
Matériau - borne	St/tZn
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Plage de serrage	36-52 mm
Matériau - borne	St/tZn
Vis	di M10 x 35 mm
Matériau, vis / rondelle élastique	INOX
Type de connexion	Connexion séparable
Perçage de la protection de surface	jusqu’à 0,2 mm, avec lame ou lame et vis
Connexion avec	Bride de connexion
Trou carré, bride de connexion	11x11 mm
Tenue au courant de foudre (10/350 µs)	& = *⁾
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Product 372350 was added to Notepad.

Go to Notepad

Product 372350 was added to the cart.

Go to Web-Shop

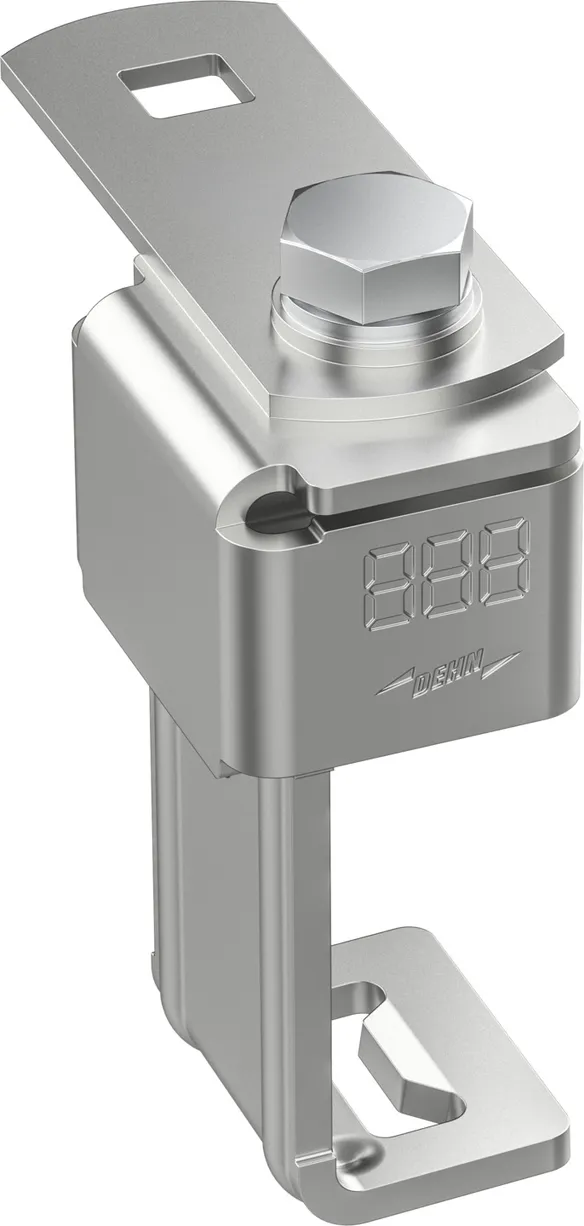

Part No. 372359 AKK AL B11.11 KBF 36 52 V2A

GTIN 4013364520103, Customs tariff No. (EU): 85359000, Gross weight: 303.90 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Bornes de raccordement à lame pour poutre en acier avec bride de connexion INOX
Bornes de raccordement pour poutres en acier
Version lourde,
pour le raccordement sur des constructions en acier
Plage de serrage: 36-52 mm
Matériau - borne: INOX
Connexion avec: Bride de connexion
Trou carré, bride de connexion: 11x11 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AKK AL B11.11 KBF 36 52 V2A
Référence: 372359
ou équivalent

Certificates

Technical data

Plage de serrage	36-52 mm
Matériau - borne	INOX
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Plage de serrage	36-52 mm
Matériau - borne	INOX
Vis	di M10 x 35 mm
Matériau, vis / rondelle élastique	INOX
Type de connexion	Connexion séparable
Perçage de la protection de surface	jusqu’à 0,2 mm, avec lame ou lame et vis
Connexion avec	Bride de connexion
Trou carré, bride de connexion	11x11 mm
Tenue au courant de foudre (10/350 µs)	& = *⁾
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Product 372359 was added to Notepad.

Go to Notepad

Product 372359 was added to the cart.

Go to Web-Shop

Part No. 372320 AKK DUL 8.10 KBF 36 52 STTZN

GTIN 4013364520387, Customs tariff No. (EU): 85359000, Gross weight: 321.44 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Borne de raccordement à lame pour poutre en acier avec bride de connexion St/tZn
Bornes de raccordement pour poutres en acier
Version lourde,
pour le raccordement sur des constructions en acier
Plage de serrage: 36-52 mm
Matériau - borne: St/tZn
Plage de serrage rd: 8-10 mm
Connexion avec: Attache double
Normes: NF EN 62561-1

produit : DEHN
Type: AKK DUL 8.10 KBF 36 52 STTZN
Référence: 372320
ou équivalent

Certificates

Technical data

Plage de serrage	36-52 mm
Matériau - borne	St/tZn
Plage de serrage rd	8-10 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Plage de serrage	36-52 mm
Matériau - borne	St/tZn
Plage de serrage rd	8-10 mm
Vis	di M10 x 32 mm / M10 x 18 mm
Matériau, vis / rondelle élastique	INOX
Type de connexion	Connexion séparable
Perçage de la protection de surface	jusqu’à 0,2 mm, avec lame ou lame et vis
Connexion avec	Attache double
Tenue au courant de foudre (10/350 µs)	& = *⁾
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Product 372320 was added to Notepad.

Go to Notepad

Product 372320 was added to the cart.

Go to Web-Shop

Part No. 372329 AKK DUL 8.10 KBF 36 52 V2A

GTIN 4013364520394, Customs tariff No. (EU): 85359000, Gross weight: 308.22 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Bornes de raccordement à lame pour poutre en acier avec bride de connexion INOX
Bornes de raccordement pour poutres en acier
Version lourde,
pour le raccordement sur des constructions en acier
Plage de serrage: 36-52 mm
Matériau - borne: INOX
Plage de serrage rd: 8-10 mm
Connexion avec: Attache double
Normes: NF EN 62561-1

produit : DEHN
Type: AKK DUL 8.10 KBF 36 52 V2A
Référence: 372329
ou équivalent

Certificates

Technical data

Plage de serrage	36-52 mm
Matériau - borne	INOX
Plage de serrage rd	8-10 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Plage de serrage	36-52 mm
Matériau - borne	INOX
Plage de serrage rd	8-10 mm
Vis	di M10 x 32 mm / M10 x 18 mm
Matériau, vis / rondelle élastique	INOX
Type de connexion	Connexion séparable
Perçage de la protection de surface	jusqu’à 0,2 mm, avec lame ou lame et vis
Connexion avec	Attache double
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Product 372329 was added to Notepad.

Go to Notepad

Product 372329 was added to the cart.

Go to Web-Shop

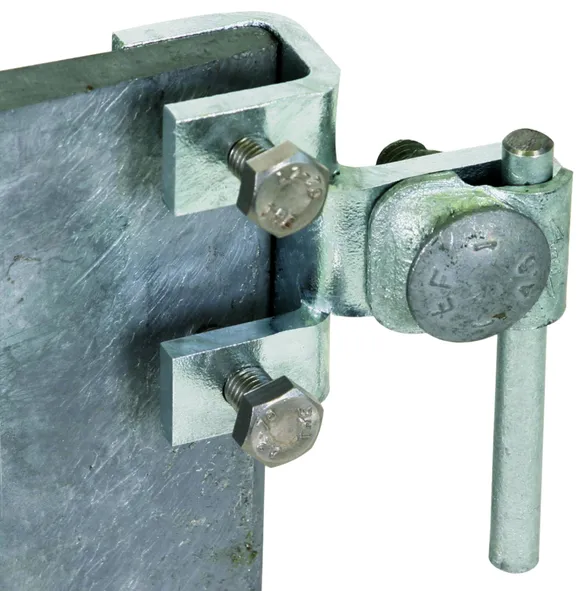

Part No. 372110 AK 6.10 KB S KBF3 18 STTZN

GTIN 4013364119055, Customs tariff No. (EU): 85359000, Gross weight: 287.60 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Plage de serrage: 3-18 mm
Matériau - borne: St/tZn
Plage de serrage rd: 6-10 mm
Connexion avec: dispositif de serrage
Normes: NF EN 62561-1

produit : DEHN
Type: AK 6.10 KB S KBF3 18 STTZN
Référence: 372110
ou équivalent

Certificates

Technical data

Plage de serrage	3-18 mm
Matériau - borne	St/tZn
Plage de serrage rd	6-10 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Plage de serrage	3-18 mm
Matériau - borne	St/tZn
Plage de serrage rd	6-10 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX
Connexion avec	dispositif de serrage
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 372110 was added to Notepad.

Go to Notepad

Product 372110 was added to the cart.

Go to Web-Shop

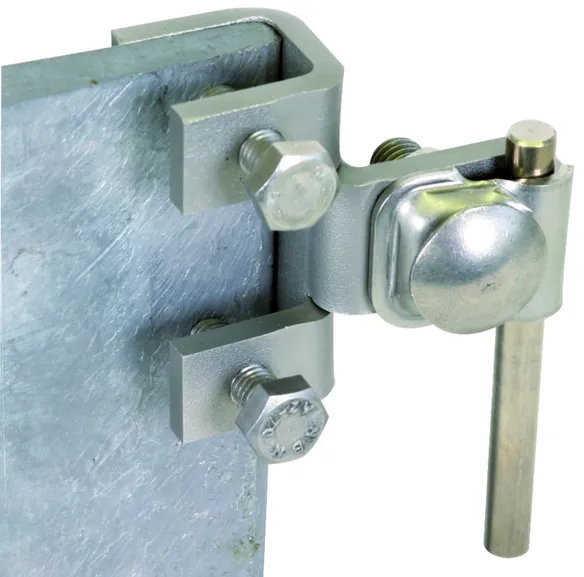

Part No. 372119 AK 6.10 KB S KBF3 18 V2A

GTIN 4013364119178, Customs tariff No. (EU): 85359000, Gross weight: 282.00 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Plage de serrage: 3-18 mm
Matériau - borne: INOX
Plage de serrage rd: 6-10 mm
Connexion avec: dispositif de serrage
Normes: NF EN 62561-1

produit : DEHN
Type: AK 6.10 KB S KBF3 18 V2A
Référence: 372119
ou équivalent

Certificates

Technical data

Plage de serrage	3-18 mm
Matériau - borne	INOX
Plage de serrage rd	6-10 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Plage de serrage	3-18 mm
Matériau - borne	INOX
Plage de serrage rd	6-10 mm
Vis	di M8x 25 mm
Matériau - vis / écrou	INOX
Connexion avec	dispositif de serrage
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 372119 was added to Notepad.

Go to Notepad

Product 372119 was added to the cart.

Go to Web-Shop

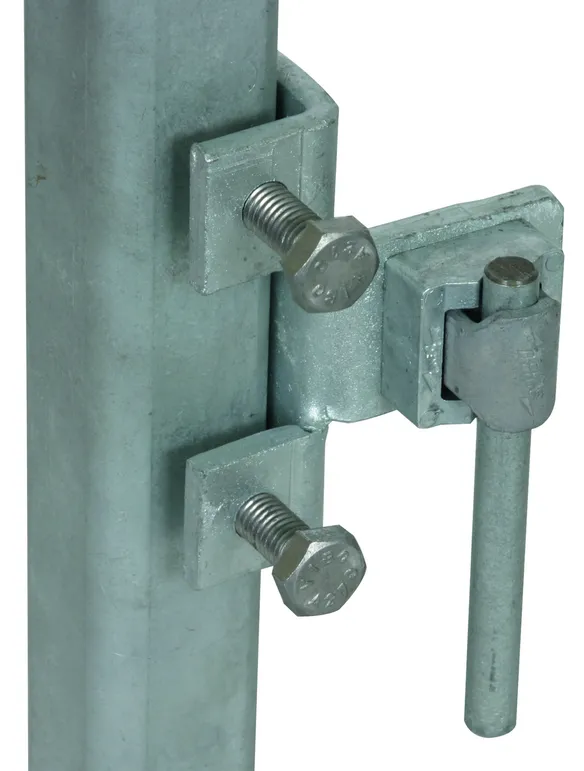

Part No. 372140 AK 6.10 KB S KBF18 35 STTZN

GTIN 4013364119086, Customs tariff No. (EU): 85359000, Gross weight: 340.20 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Plage de serrage: 18-35 mm
Matériau - borne: St/tZn
Plage de serrage rd: 6-10 mm
Connexion avec: dispositif de serrage
Normes: NF EN 62561-1

produit : DEHN
Type: AK 6.10 KB S KBF18 35 STTZN
Référence: 372140
ou équivalent

Certificates

Technical data

Plage de serrage	18-35 mm
Matériau - borne	St/tZn
Plage de serrage rd	6-10 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Plage de serrage	18-35 mm
Matériau - borne	St/tZn
Plage de serrage rd	6-10 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX
Connexion avec	dispositif de serrage
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 372140 was added to Notepad.

Go to Notepad

Product 372140 was added to the cart.

Go to Web-Shop

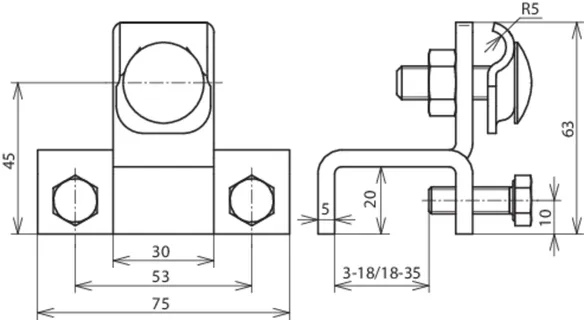

Part No. 372149 AK 6.10 KB S KBF18 35 V2A

GTIN 4013364119208, Customs tariff No. (EU): 85359000, Gross weight: 331.10 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Plage de serrage: 18-35 mm
Matériau - borne: INOX
Plage de serrage rd: 6-10 mm
Connexion avec: dispositif de serrage
Normes: NF EN 62561-1

produit : DEHN
Type: AK 6.10 KB S KBF18 35 V2A
Référence: 372149
ou équivalent

Certificates

Technical data

Plage de serrage	18-35 mm
Matériau - borne	INOX
Plage de serrage rd	6-10 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Plage de serrage	18-35 mm
Matériau - borne	INOX
Plage de serrage rd	6-10 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX
Connexion avec	dispositif de serrage
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 372149 was added to Notepad.

Go to Notepad

Product 372149 was added to the cart.

Go to Web-Shop

Part No. 372210 AK 6.10 KB W KBF3 18 STTZN

GTIN 4013364119116, Customs tariff No. (EU): 85359000, Gross weight: 288.40 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Plage de serrage: 3-18 mm
Matériau - borne: St/tZn
Plage de serrage rd: 6-10 mm
Connexion avec: dispositif de serrage
Normes: NF EN 62561-1

produit : DEHN
Type: AK 6.10 KB W KBF3 18 STTZN
Référence: 372210
ou équivalent

Certificates

Technical data

Plage de serrage	3-18 mm
Matériau - borne	St/tZn
Plage de serrage rd	6-10 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Plage de serrage	3-18 mm
Matériau - borne	St/tZn
Plage de serrage rd	6-10 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX
Connexion avec	dispositif de serrage
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 372210 was added to Notepad.

Go to Notepad

Product 372210 was added to the cart.

Go to Web-Shop

Part No. 372219 AK 6.10 KB W KBF3 18 V2A

GTIN 4013364119239, Customs tariff No. (EU): 85359000, Gross weight: 282.90 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Plage de serrage: 3-18 mm
Matériau - borne: INOX
Plage de serrage rd: 6-10 mm
Connexion avec: dispositif de serrage
Normes: NF EN 62561-1

produit : DEHN
Type: AK 6.10 KB W KBF3 18 V2A
Référence: 372219
ou équivalent

Certificates

Technical data

Plage de serrage	3-18 mm
Matériau - borne	INOX
Plage de serrage rd	6-10 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Plage de serrage	3-18 mm
Matériau - borne	INOX
Plage de serrage rd	6-10 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX
Connexion avec	dispositif de serrage
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 372219 was added to Notepad.

Go to Notepad

Product 372219 was added to the cart.

Go to Web-Shop

Part No. 372240 AK 6.10 KB W KBF18 35 STTZN

GTIN 4013364119147, Customs tariff No. (EU): 85359000, Gross weight: 339.50 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Plage de serrage: 18-35 mm
Matériau - borne: St/tZn
Plage de serrage rd: 6-10 mm
Connexion avec: dispositif de serrage
Normes: NF EN 62561-1

produit : DEHN
Type: AK 6.10 KB W KBF18 35 STTZN
Référence: 372240
ou équivalent

Certificates

Technical data

Plage de serrage	18-35 mm
Matériau - borne	St/tZn
Plage de serrage rd	6-10 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Plage de serrage	18-35 mm
Matériau - borne	St/tZn
Plage de serrage rd	6-10 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX
Connexion avec	dispositif de serrage
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 372240 was added to Notepad.

Go to Notepad

Product 372240 was added to the cart.

Go to Web-Shop

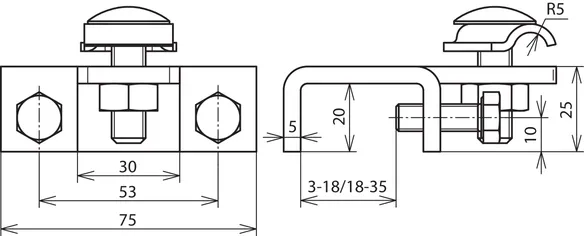

Part No. 372249 AK 6.10 KB W KBF18 35 V2A

GTIN 4013364119260, Customs tariff No. (EU): 85359000, Gross weight: 330.90 g, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Plage de serrage: 18-35 mm
Matériau - borne: INOX
Plage de serrage rd: 6-10 mm
Connexion avec: dispositif de serrage
Normes: NF EN 62561-1

produit : DEHN
Type: AK 6.10 KB W KBF18 35 V2A
Référence: 372249
ou équivalent

Certificates

Technical data

Plage de serrage	18-35 mm
Matériau - borne	INOX
Plage de serrage rd	6-10 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Plage de serrage	18-35 mm
Matériau - borne	INOX
Plage de serrage rd	6-10 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX
Connexion avec	dispositif de serrage
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 372249 was added to Notepad.

Go to Notepad

Product 372249 was added to the cart.

Go to Web-Shop

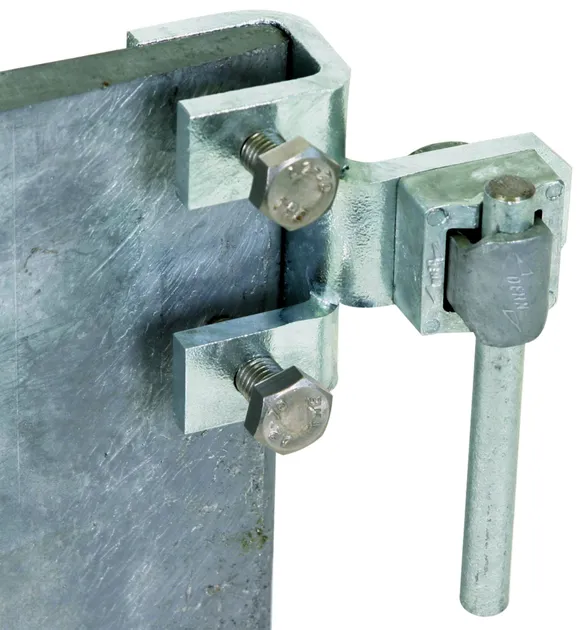

Part No. 372120 AK 7.10 KSV S KBF3 18 STTZN

GTIN 4013364119062, Customs tariff No. (EU): 85359000, Gross weight: 292.30 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Plage de serrage: 3-18 mm
Matériau - borne: St/tZn
Plage de serrage rd: 7-10 mm
Connexion avec: dispositif de serrage
Normes: NF EN 62561-1

produit : DEHN
Type: AK 7.10 KSV S KBF3 18 STTZN
Référence: 372120
ou équivalent

Certificates

Technical data

Plage de serrage	3-18 mm
Matériau - borne	St/tZn
Plage de serrage rd	7-10 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Plage de serrage	3-18 mm
Matériau - borne	St/tZn
Plage de serrage rd	7-10 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX
Connexion avec	dispositif de serrage
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 372120 was added to Notepad.

Go to Notepad

Product 372120 was added to the cart.

Go to Web-Shop

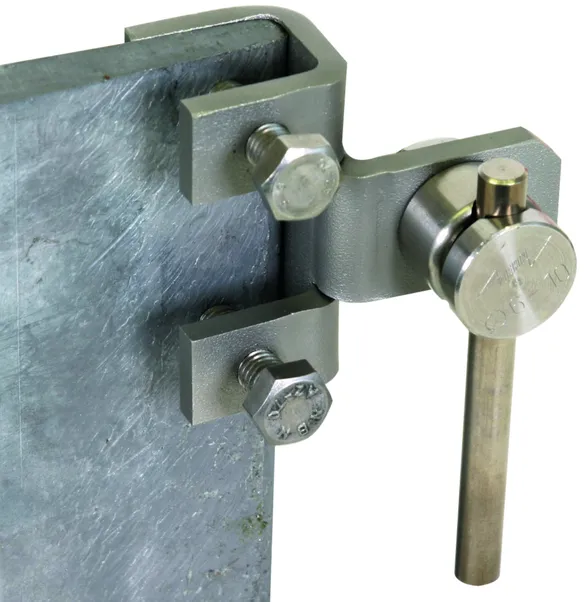

Part No. 372129 AK 6.10 KSV S KBF3 18 V2A

GTIN 4013364119185, Customs tariff No. (EU): 85359000, Gross weight: 280.00 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Plage de serrage: 3-18 mm
Matériau - borne: INOX
Plage de serrage rd: 6-10 mm
Connexion avec: dispositif de serrage
Normes: NF EN 62561-1

produit : DEHN
Type: AK 6.10 KSV S KBF3 18 V2A
Référence: 372129
ou équivalent

Certificates

Technical data

Plage de serrage	3-18 mm
Matériau - borne	INOX
Plage de serrage rd	6-10 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Plage de serrage	3-18 mm
Matériau - borne	INOX
Plage de serrage rd	6-10 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX
Connexion avec	dispositif de serrage
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 372129 was added to Notepad.

Go to Notepad

Product 372129 was added to the cart.

Go to Web-Shop

Part No. 372150 AK 7.10 KSV S KBF18 35 STTZN

GTIN 4013364119093, Customs tariff No. (EU): 85359000, Gross weight: 343.60 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Plage de serrage: 18-35 mm
Matériau - borne: St/tZn
Plage de serrage rd: 7-10 mm
Connexion avec: dispositif de serrage
Normes: NF EN 62561-1

produit : DEHN
Type: AK 7.10 KSV S KBF18 35 STTZN
Référence: 372150
ou équivalent

Certificates

Technical data

Plage de serrage	18-35 mm
Matériau - borne	St/tZn
Plage de serrage rd	7-10 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Plage de serrage	18-35 mm
Matériau - borne	St/tZn
Plage de serrage rd	7-10 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX
Connexion avec	dispositif de serrage
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 372150 was added to Notepad.

Go to Notepad

Product 372150 was added to the cart.

Go to Web-Shop

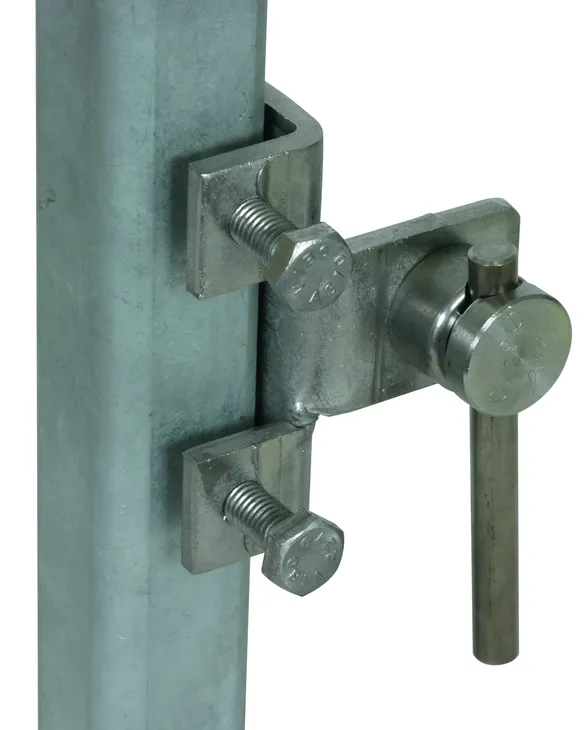

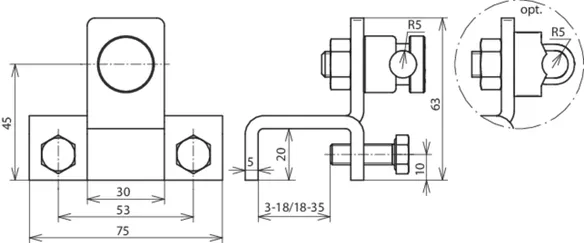

Part No. 372159 AK 6.10 KSV S KBF18 35 V2A

GTIN 4013364119215, Customs tariff No. (EU): 85359000, Gross weight: 337.80 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Plage de serrage: 18-35 mm
Matériau - borne: INOX
Plage de serrage rd: 6-10 mm
Connexion avec: dispositif de serrage
Normes: NF EN 62561-1

produit : DEHN
Type: AK 6.10 KSV S KBF18 35 V2A
Référence: 372159
ou équivalent

Certificates

Technical data

Plage de serrage	18-35 mm
Matériau - borne	INOX
Plage de serrage rd	6-10 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Plage de serrage	18-35 mm
Matériau - borne	INOX
Plage de serrage rd	6-10 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX
Connexion avec	dispositif de serrage
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 372159 was added to Notepad.

Go to Notepad

Product 372159 was added to the cart.

Go to Web-Shop

Part No. 372220 AK 7.10 KSV W KBF3 18 STTZN

GTIN 4013364119123, Customs tariff No. (EU): 85359000, Gross weight: 292.40 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Plage de serrage: 3-18 mm
Matériau - borne: St/tZn
Plage de serrage rd: 7-10 mm
Connexion avec: dispositif de serrage
Normes: NF EN 62561-1

produit : DEHN
Type: AK 7.10 KSV W KBF3 18 STTZN
Référence: 372220
ou équivalent

Certificates

Technical data

Plage de serrage	3-18 mm
Matériau - borne	St/tZn
Plage de serrage rd	7-10 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Plage de serrage	3-18 mm
Matériau - borne	St/tZn
Plage de serrage rd	7-10 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX
Connexion avec	dispositif de serrage
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 372220 was added to Notepad.

Go to Notepad

Product 372220 was added to the cart.

Go to Web-Shop

Part No. 372229 AK 6.10 KSV W KBF3 18 V2A

GTIN 4013364119246, Customs tariff No. (EU): 85359000, Gross weight: 287.90 g, PU: 25.00 pièce(s)

Images

Additional information

CAD files

Plage de serrage: 3-18 mm
Matériau - borne: INOX
Plage de serrage rd: 6-10 mm
Connexion avec: dispositif de serrage
Normes: NF EN 62561-1

produit : DEHN
Type: AK 6.10 KSV W KBF3 18 V2A
Référence: 372229
ou équivalent

Certificates

Technical data

Plage de serrage	3-18 mm
Matériau - borne	INOX
Plage de serrage rd	6-10 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Plage de serrage	3-18 mm
Matériau - borne	INOX
Plage de serrage rd	6-10 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX
Connexion avec	dispositif de serrage
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 372229 was added to Notepad.

Go to Notepad

Product 372229 was added to the cart.

Go to Web-Shop

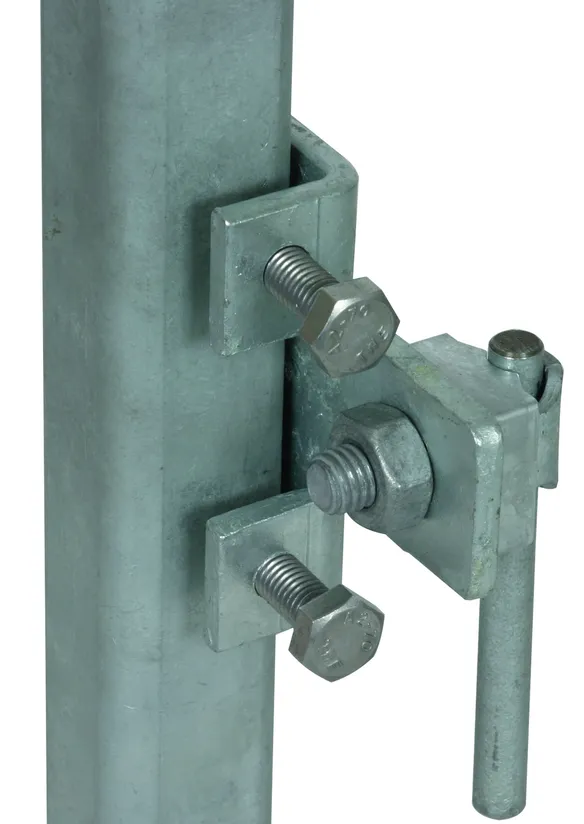

Part No. 372250 AK 7.10 KSV W KBF18 35 STTZN

GTIN 4013364119154, Customs tariff No. (EU): 85359000, Gross weight: 342.60 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Plage de serrage: 18-35 mm
Matériau - borne: St/tZn
Plage de serrage rd: 7-10 mm
Connexion avec: dispositif de serrage
Normes: NF EN 62561-1

produit : DEHN
Type: AK 7.10 KSV W KBF18 35 STTZN
Référence: 372250
ou équivalent

Certificates

Technical data

Plage de serrage	18-35 mm
Matériau - borne	St/tZn
Plage de serrage rd	7-10 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Plage de serrage	18-35 mm
Matériau - borne	St/tZn
Plage de serrage rd	7-10 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX
Connexion avec	dispositif de serrage
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 372250 was added to Notepad.

Go to Notepad

Product 372250 was added to the cart.

Go to Web-Shop

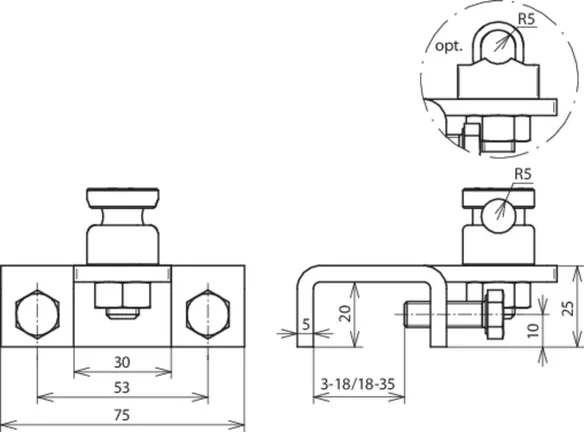

Part No. 372259 AK 6.10 KSV W KBF18 35 V2A

GTIN 4013364119277, Customs tariff No. (EU): 85359000, Gross weight: 335.80 g, PU: 25.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Plage de serrage: 18-35 mm
Matériau - borne: INOX
Plage de serrage rd: 6-10 mm
Connexion avec: dispositif de serrage
Normes: NF EN 62561-1

produit : DEHN
Type: AK 6.10 KSV W KBF18 35 V2A
Référence: 372259
ou équivalent

Certificates

Technical data

Plage de serrage	18-35 mm
Matériau - borne	INOX
Plage de serrage rd	6-10 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Plage de serrage	18-35 mm
Matériau - borne	INOX
Plage de serrage rd	6-10 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX
Connexion avec	dispositif de serrage
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 372259 was added to Notepad.

Go to Notepad

Product 372259 was added to the cart.

Go to Web-Shop

Bornes de raccordement pour poutres en acier

Version petite

Part No. 372330 AKK AL B11.11 KBF 3 20 STTZN

You are not authorized to download 372330.stp

You are not authorized to download 372330.igs

You are not authorized to download 372330.jt

You are not authorized to download 372330.dwg

You are not authorized to download 372330m_D.dxf

Product 372330 was added to Notepad.

Product 372330 was added to the cart.

Part No. 372339 AKK AL B11.11 KBF 3 20 V2A

You are not authorized to download 372339.stp

You are not authorized to download 372339.igs

You are not authorized to download 372339.jt

You are not authorized to download 372339.dwg

You are not authorized to download 372339m_D.dxf

Product 372339 was added to Notepad.

Product 372339 was added to the cart.

Part No. 372300 AKK DUL 8.10 KBF 3 20 STTZN

You are not authorized to download 372300_372309.stp

You are not authorized to download 372300_372309.igs

You are not authorized to download 372300_372309.jt

You are not authorized to download 372300_372309.dwg

You are not authorized to download 372300_372309m_D.dxf

Product 372300 was added to Notepad.

Product 372300 was added to the cart.

Part No. 372309 AKK DUL 8.10 KBF 3 20 V2A

You are not authorized to download 372300_372309.stp

You are not authorized to download 372300_372309.igs

You are not authorized to download 372300_372309.jt

You are not authorized to download 372300_372309.dwg

You are not authorized to download 372300_372309m_D.dxf

Product 372309 was added to Notepad.

Product 372309 was added to the cart.

Version avec

Part No. 372340 AKK AL B11.11 KBF 20 36 STTZN

You are not authorized to download 372340.stp

You are not authorized to download 372340.igs

You are not authorized to download 372340.jt

You are not authorized to download 372340.dwg

You are not authorized to download 372340m_D.dxf

Product 372340 was added to Notepad.

Product 372340 was added to the cart.

Part No. 372349 AKK AL B11.11 KBF 20 36 V2A

You are not authorized to download 372349.stp

You are not authorized to download 372349.igs

You are not authorized to download 372349.jt

You are not authorized to download 372349.dwg

You are not authorized to download 372349m_D.dxf

Product 372349 was added to Notepad.

Product 372349 was added to the cart.

Part No. 372310 AKK DUL 8.10 KBF 20 36 STTZN

You are not authorized to download 372310_372319.stp

You are not authorized to download 372310_372319.igs

You are not authorized to download 372310_372319.jt

You are not authorized to download 372310_372319.dwg

You are not authorized to download 372310_372319m_D.dxf

Product 372310 was added to Notepad.

Product 372310 was added to the cart.

Part No. 372319 AKK DUL 8.10 KBF 20 36 V2A

You are not authorized to download 372310_372319.stp

You are not authorized to download 372310_372319.igs

You are not authorized to download 372310_372319.jt

You are not authorized to download 372310_372319.dwg

You are not authorized to download 372310_372319m_D.dxf

Product 372319 was added to Notepad.

Product 372319 was added to the cart.

Version grande taille

Part No. 372350 AKK AL B11.11 KBF 36 52 STTZN

You are not authorized to download 372350.stp

You are not authorized to download 372350.igs

You are not authorized to download 372350.jt

You are not authorized to download 372350.dwg

You are not authorized to download 372350m_D.dxf

Product 372350 was added to Notepad.

Product 372350 was added to the cart.

Part No. 372359 AKK AL B11.11 KBF 36 52 V2A

You are not authorized to download 372359.stp

You are not authorized to download 372359.igs

You are not authorized to download 372359.jt
