BLITZDUCTORconnect – Compact

Parafoudre universel

Pour la protection des interfaces de bus de données ainsi que des circuits MCR
Capacité d'écoulement de 3 kA (10/350 µs), 10 kA (8/20 µs)
I_max jusqu'à 20 kA
Bas niveau de protection, approprié pour la protection des appareils terminaux

Parafoudre compact

Connexion de câble simple et rapide grâce à la technologie de connexion push-in
Continuité de service élevé grace à la technologie "fail-safe"

Conception optimisé dans un encombrement réduit largeur de 6 mm
LifeCheck et indication d'état visuel intégrés dans le module
Télésignalisation grâce au module en option
Testé contre les vibrations et les chocs pour un fonctionnement sûr

Details

**Vérifier l'état rapidement – en un coup d'œil**
Indication intégrée pour une maintenance facile et rapide

lorem ipsum — **Vérifier l'état rapidement – en un coup d'œil**
Indication intégrée pour une maintenance facile et rapide

**Connect = Protect**
Technologie de connexion Push-in pour une connexion des fils simple et rapide

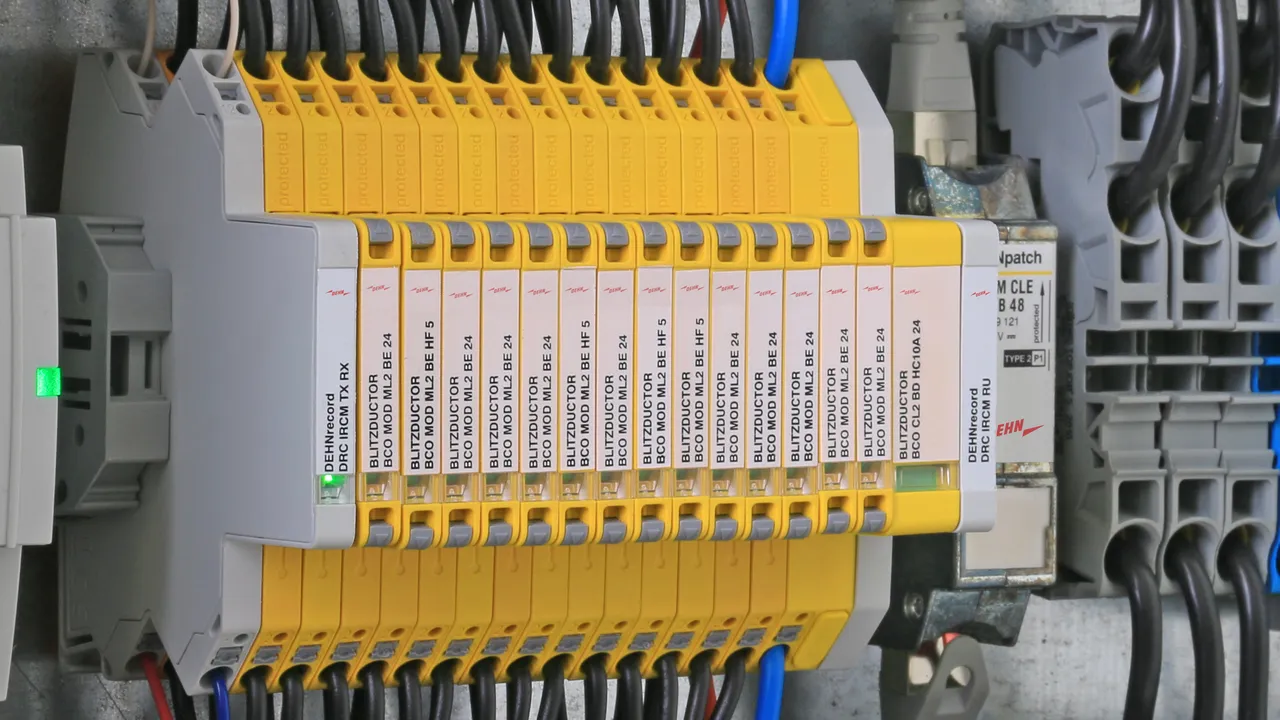

**Maintenance facilitée**
Unité de télésignaliation pour les groupes de parafoudres

**Continuitée de service maximale du système**
Certifié pour une utilisation dans des circuits de mesure à sécurité intrinsèque

BCO CL2 B 180

Parafoudre compact d'une largeur de 6 mm et technologie de connexion push-in avec indication d'état. Pour la protection de deux fils. Assure la liaison équipotentielle de la foudre ainsi que la mise à la terre indirecte des câbles blindés.

1 Product

Part No. 927910 BCO CL2 B 180

GTIN 4013364411739, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

BLITZDUCTORconnect CL2 B 180
Parafoudre compact pour protéger
deux fils, assure la liaison équipotentielle de foudre ainsi
que la mise à la terre indirecte de câbles blindés
Testé selon EN / IEC 61643-21 et coordonné énergétiquement selon
la norme EIC 61643-22
Classe SPD: type 1
Catégorie d'impulsion: C2, C3, B2, D1
Indication d'état, Largeur de 6 mm
Max. tension de fonctionnement continue: 180,0 V CC / 127,0 V CA
Courant nominal à 80 ° C: 1,2 A
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Connexion par câble: Push-in

produit : DEHN
Type: BCO CL2 B 180
Référence: 927910
ou équivalent

Certificates

Technical data

Classe SPD	A
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	1,2 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	0 Ohm
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	A
Impulse category	D1, C2, C3
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	1,2 A
D1 Courant de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec In C2 (U_P )	≤ 1100 V
Niveau de protection cond-terre avec In C2 (U_P )	≤ 800 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 950 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 700 V
Impédance série par conducteur	0 Ohm
Bande passante cond-cond à 100 ohm (f_G )	150 MHz
Capacité cond-cond (C)	≤ 10 pF
Capacité cond-terre (C)	≤ 13 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau du boîtier	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications ECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec Imax (U_P )	≤ 700 V
^*) Pour en savoir plus, voir : www.dehn.fr

Product 927910 was added to Notepad.

Go to Notepad

Product 927910 was added to the cart.

Go to Web-Shop

BCO CL2 BE

3 Products

Part No. 927922 BCO CL2 BE 12

GTIN 4013364411951, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

BLITZDUCTORconnect CL2 BE 12
Parafoudre compact pour protéger
deux conducteurs partageant un potentiel de référence commun ou une interfaces asymétriques.
Testé selon EN / IEC 61643-21 et coordonné énergétiquement selon
la norme EIC 61643-22
Classe SPD : type 1 / P1
Catégorie d'impulsion : C1, C2, C3, B2, D1
Indication d'état, Largeur de 6 mm
Max. tension de fonctionnement continue: 15,0 V DC / 10,6 V AC
Courant nominal à 70 ° C: 0,75 A
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Connexion par câble: Push-in

produit : DEHN
Type: BCO CL2 BE 12
Référence: 927922
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	15 V
Courant nominal à 70 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	1,4 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	M
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	15 V
Tension d’utilisation permanente max AC (U_C )	10,6 V
Courant nominal à 70 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec In C2 (U_P )	≤ 48 V
Niveau de protection cond-terre avec In C2 (U_P )	≤ 45 V
Niveau de protection cond-cond avec In C1 (U_P )	≤ 48 V
Niveau de protection cond-terre avec In C1 (U_P )	≤ 45 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 38 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 20 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	1,4 MHz
Capacité cond-cond (C)	≤ 2,5 nF
Capacité cond-terre (C)	≤ 4 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau du boîtier	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications ECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec Imax (U_P )	≤ 20 V
^*) Pour en savoir plus, voir : www.dehn.fr

Product 927922 was added to Notepad.

Go to Notepad

Product 927922 was added to the cart.

Go to Web-Shop

Part No. 927924 BCO CL2 BE 24

GTIN 4013364411968, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

BLITZDUCTORconnect CL2 BE 24
Parafoudre compact pour protéger
deux conducteurs partageant un potentiel de référence commun ou une interfaces asymétriques.
Testé selon EN / IEC 61643-21 et coordonné énergétiquement selon
la norme IEC 61643-22
Classe SPD : type 1 / P1
Catégorie d'impulsion : C1, C2, C3, B2, D1
Indication d'état, Largeur de 6 mm
Max. tension de fonctionnement continue: 33,0 V DC / 23,3 V AC
Courant nominal à 70 ° C: 0,75 A
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Connexion par câble: Push-in

produit : DEHN
Type: BCO CL2 BE 24
Référence: 927924
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	33 V
Courant nominal à 70 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	3,4 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	M
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Tension d’utilisation permanente max AC (U_C )	23,3 V
Courant nominal à 70 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec In C2 (U_P )	≤ 90 V
Niveau de protection cond-terre avec In C2 (U_P )	≤ 75 V
Niveau de protection cond-cond avec In C1 (U_P )	≤ 90 V
Niveau de protection cond-terre avec In C1 (U_P )	≤ 75 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 85 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 45 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	3,4 MHz
Capacité cond-cond (C)	≤ 1 nF
Capacité cond-terre (C)	≤ 2 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau du boîtier	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications ECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec Imax (U_P )	≤ 45 V
^*) Pour en savoir plus, voir : www.dehn.fr

Product 927924 was added to Notepad.

Go to Notepad

Product 927924 was added to the cart.

Go to Web-Shop

Part No. 927925 BCO CL2 BE 48

GTIN 4013364411975, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

BLITZDUCTORconnect CL2 BE 48
Parafoudre compact pour protéger
deux conducteurs partageant un potentiel de référence commun ou une interfaces asymétriques.
Testé selon EN / IEC 61643-21 et coordonné énergétiquement selon
la norme IEC 61643-22
Classe SPD : type 1 / P1
Catégorie d'impulsion : C1, C2, C3, B2, D1
Indication d'état, Largeur de 6 mm
Max. tension de fonctionnement continue: 54,0 V DC / 38,1 V AC
Courant nominal à 70 ° C: 0,75 A
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Connexion par câble: Push-in

produit : DEHN
Type: BCO CL2 BE 48
Référence: 927925
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	54 V
Courant nominal à 70 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	5 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	M
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	54 V
Tension d’utilisation permanente max AC (U_C )	38,1 V
Courant nominal à 70 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec In C2 (U_P )	≤ 140 V
Niveau de protection cond-terre avec In C2 (U_P )	≤ 90 V
Niveau de protection cond-cond avec In C1 (U_P )	≤ 140 V
Niveau de protection cond-terre avec In C1 (U_P )	≤ 90 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 130 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 68 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	5 MHz
Capacité cond-cond (C)	≤ 1 nF
Capacité cond-terre (C)	≤ 1,5 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau du boîtier	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications ECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec Imax (U_P )	≤ 68 V
^*) Pour en savoir plus, voir : www.dehn.fr

Product 927925 was added to Notepad.

Go to Notepad

Product 927925 was added to the cart.

Go to Web-Shop

BCO CL2 BD

Parafoudre compact d'une largeur de 6 mm et technologie de connexion push-in avec indication d'état. Pour la protection de deux conducteurs partageant un potentiel de référence commun.

3 Products

Part No. 927942 BCO CL2 BD 12

GTIN 4013364411777, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

BLITZDUCTORconnect CL2 BD 12
Parafoudre compact pour protéger
deux conducteurs partageant un potentiel de référence commun.
Testé selon EN / IEC 61643-21 et coordonné énergétiquement selon
la norme IEC 61643-22
Classe SPD : type 1 / P2
Catégorie d'impulsion : C1, C2, C3, B2, D1
Indication d'état, Largeur de 6 mm
Max. tension de fonctionnement continue: 15,0 V DC / 10,6 V AC
Courant nominal à 70 ° C: 0,75 A
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Connexion par câble: Push-in

produit : DEHN
Type: BCO CL2 BD 12
Référence: 927942
ou équivalent

Certificates

Technical data

Classe SPD	L
Tension d’utilisation permanente max DC (U_C )	15 V
Courant nominal à 70 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	2,6 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	15 V
Tension d’utilisation permanente max AC (U_C )	10,6 V
Courant nominal à 70 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec In C2 (U_P )	≤ 32 V
Niveau de protection cond-terre avec In C2 (U_P )	≤ 600 V
Niveau de protection cond-cond avec In C1 (U_P )	≤ 32 V
Niveau de protection cond-terre avec In C1 (U_P )	≤ 600 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 20 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	2,6 MHz
Capacité cond-cond (C)	≤ 2,5 nF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau du boîtier	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications ECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec Imax (U_P )	≤ 600 V
^*) Pour en savoir plus, voir : www.dehn.fr

Product 927942 was added to Notepad.

Go to Notepad

Product 927942 was added to the cart.

Go to Web-Shop

Part No. 927944 BCO CL2 BD 24

GTIN 4013364411784, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

BLITZDUCTORconnect CL2 BD 24
Parafoudre compact pour protéger
deux conducteurs partageant un potentiel de référence commun.
Testé selon EN / IEC 61643-21 et coordonné énergétiquement selon
la norme IEC 61643-22
Classe SPD : type 1 / P2
Catégorie d'impulsion : C1, C2, C3, B2, D1
Indication d'état, Largeur de 6 mm
Max. tension de fonctionnement continue: 36,0 V DC / 25,4 V AC
Courant nominal à 70 ° C: 0,75 A
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Connexion par câble: Push-in

produit : DEHN
Type: BCO CL2 BD 24
Référence: 927944
ou équivalent

Certificates

Technical data

Classe SPD	L
Tension d’utilisation permanente max DC (U_C )	36 V
Courant nominal à 70 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	5,8 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Tension d’utilisation permanente max AC (U_C )	25,4 V
Courant nominal à 70 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec In C2 (U_P )	≤ 57 V
Niveau de protection cond-terre avec In C2 (U_P )	≤ 600 V
Niveau de protection cond-cond avec In C1 (U_P )	≤ 57 V
Niveau de protection cond-terre avec In C1 (U_P )	≤ 600 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 46 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	5,8 MHz
Capacité cond-cond (C)	≤ 1,5 nF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau du boîtier	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications ECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec Imax (U_P )	≤ 600 V
^*) Pour en savoir plus, voir : www.dehn.fr

Product 927944 was added to Notepad.

Go to Notepad

Product 927944 was added to the cart.

Go to Web-Shop

Part No. 927945 BCO CL2 BD 48

GTIN 4013364411807, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

BLITZDUCTORconnect CL2 BD 48
Parafoudre compact pour protéger
deux conducteurs partageant un potentiel de référence commun.
Testé selon EN / IEC 61643-21 et coordonné énergétiquement selon
la norme IEC 61643-22
Classe SPD : type 1 / P2
Catégorie d'impulsion : C1, C2, C3, B2, D1
Indication d'état, Largeur de 6 mm
Max. tension de fonctionnement continue: 56,0 V DC / 39,6 V AC
Courant nominal à 70 ° C: 0,75 A
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Connexion par câble: Push-in

produit : DEHN
Type: BCO CL2 BD 48
Référence: 927945
ou équivalent

Certificates

Technical data

Classe SPD	L
Tension d’utilisation permanente max DC (U_C )	56 V
Courant nominal à 70 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	7,2 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	56 V
Tension d’utilisation permanente max AC (U_C )	39,6 V
Courant nominal à 70 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec In C2 (U_P )	≤ 90 V
Niveau de protection cond-terre avec In C2 (U_P )	≤ 600 V
Niveau de protection cond-cond avec In C1 (U_P )	≤ 90 V
Niveau de protection cond-terre avec In C1 (U_P )	≤ 600 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 70 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	7,2 MHz
Capacité cond-cond (C)	≤ 1 nF
Capacité cond-terre (C)	≤ 16 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau du boîtier	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications ECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec Imax (U_P )	≤ 600 V
^*) Pour en savoir plus, voir : www.dehn.fr

Product 927945 was added to Notepad.

Go to Notepad

Product 927945 was added to the cart.

Go to Web-Shop

BCO CL2 BE HF

Parafoudre compact d'une largeur de 6 mm et technologie de connexion push-in avec indication d'état. Pour la protection de deux conducteurs partageant un potentiel de référence commun ou une interfaces asymétriques, adapté aux transmissions haute fréquence .

1 Product

Part No. 927970 BCO CL2 BE HF 5

GTIN 4013364411982, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

BLITZDUCTORconnect CL2 BE HF 12
Parafoudre compact pour protéger
deux conducteurs partageant un potentiel de référence commun ou une interfaces asymétriques
adapté aux transmissions haute fréquence.
Testé selon EN / IEC 61643-21 et coordonné énergétiquement selon
la norme IEC 61643-22
Classe SPD : type 1 / P1
Catégorie d'impulsion : C1, C2, C3, B2, D1
Indication d'état, Largeur de 6 mm
Max. tension de fonctionnement continue: 8.5,0 V DC / 6,0 V AC
Courant nominal à 70 ° C: 0,75 A
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Connexion par câble: Push-in

produit : DEHN
Type: BCO CL2 BE HF 5
Référence: 927970
ou équivalent

Certificates

Technical data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	8,5 V
Courant nominal à 70 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	M
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	8,5 V
Tension d’utilisation permanente max AC (U_C )	6,0 V
Courant nominal à 70 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec In C2 (U_P )	≤ 50 V
Niveau de protection cond-terre avec In C2 (U_P )	≤ 70 V
Niveau de protection cond-cond avec In C1 (U_P )	≤ 50 V
Niveau de protection cond-terre avec In C1 (U_P )	≤ 70 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 15 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 15 V
Impédance série par conducteur	1 Ohm
Bande passante cond-terre (f_G )	100 MHz
Capacité cond-cond (C)	≤ 20 pF
Capacité cond-terre (C)	≤ 23 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau du boîtier	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications ECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec Imax (U_P )	≤ 15 V
^*) Pour en savoir plus, voir : www.dehn.fr

Product 927970 was added to Notepad.

Go to Notepad

Product 927970 was added to the cart.

Go to Web-Shop

BCO CL2 BD HF

Parafoudre combiné compact à encombrement réduit, largeur 6 mm, technologie de connexion push-in avec indicateur d’état, pour protéger 1 conducteur double sans potentiel de terre pour systèmes de bus à haute fréquence et interfaces symétriques.

1 Product

Part No. 927971 BCO CL2 BD HF 5

GTIN 4013364411999, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

BLITZDUCTORconnect CL2 BD HF
Parafoudre compact pour protéger
deux conducteurs partageant un potentiel de référence commun
adapté aux transmissions haute fréquence comme les BUS de données .
Testé selon EN / IEC 61643-21 et coordonné énergétiquement selon
la norme IEC 61643-22
Classe SPD : type 1 / P2
Catégorie d'impulsion : C1, C2, C3, B2, D1
Indication d'état, Largeur de 6 mm
Max. tension de fonctionnement continue: 8,5 V DC / 6,0 V AC
Courant nominal à 70 ° C: 0,75 A
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Connexion par câble: Push-in

produit : DEHN
Type: BCO CL2 BD HF 5
Référence: 927971
ou équivalent

Certificates

Technical data

Classe SPD	L
Tension d’utilisation permanente max DC (U_C )	8,5 V
Courant nominal à 70 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	100 MHz
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	8,5 V
Tension d’utilisation permanente max AC (U_C )	6,0 V
Courant nominal à 70 °C (I_L )	0,75 A
D1 Courant de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec In C2 (U_P )	≤ 42 V
Niveau de protection cond-terre avec In C2 (U_P )	≤ 600 V
Niveau de protection cond-cond avec In C1 (U_P )	≤ 42 V
Niveau de protection cond-terre avec In C1 (U_P )	≤ 600 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 15 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	100 MHz
Capacité cond-cond (C)	≤ 21 pF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau du boîtier	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifications ECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec Imax (U_P )	≤ 600 V
^*) Pour en savoir plus, voir : www.dehn.fr

Product 927971 was added to Notepad.

Go to Notepad

Product 927971 was added to the cart.

Go to Web-Shop

BCO CL2 E

Parafoudre combiné et peu encombrant, d'une largeur de 12 mm, avec connectique Push-In et indication d'état. Protection fine contre les surtensions de 2 conducteurs avec un potentiel de référence commun ainsi que des interfaces asymétriques.

3 Products

Part No. 927987 BCO CL2 E 12

GTIN 4013364485754, Customs tariff No. (EU): 85363010, Gross weight: 55.94 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

BLITZDUCTORconnect CL2 E 12
Parafoudre compact pour protéger
deux conducteurs partageant un potentiel de référence commun ou une interfaces asymétriques.
Testé selon EN / IEC 61643-21 et coordonné énergétiquement selon la norme EIC 61643-22
Classe SPD : type 3 / P1
Catégorie d'impulsion : C1, C3
Indication d'état, Largeur de 6 mm
Tension max de fonctionnement continue: 15,0 V DC / 10,6 V AC
Courant nominal à 60 ° C: 10 A
C1 courant de décharge nominal par ligne (8/20): 1,5 kA
C1 courant de décharge nominal total (8/20): 3 kA
Connexion par câble: Push-in

produit : DEHN
Type: BCO CL2 E 12
Référence: 927987
ou équivalent

Certificates

Technical data

Classe SPD	W
Tension d’utilisation permanente max DC (U_C )	15 V
Courant nominal à 60° C (I_L )	10 A
Courant nominal à 80 °C (I_L )	6 A
C1 Courant nominal de décharge (8/20 µs) total (I_n )	3 kA
Impédance série par conducteur	0 Ohm
Certifications	UL 497B, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	W
Impulse category	C1, C3
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	15 V
Tension d’utilisation permanente max AC (U_C )	10,6 V
Courant nominal à 60° C (I_L )	10 A
Courant nominal à 80 °C (I_L )	6 A
C1 Courant nominal de décharge (8/20 µs) total (I_n )	3 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	1,5 kA
Niveau de protection cond-cond avec In C1 (U_P )	≤ 80 V
Niveau de protection cond-terre avec In C1 (U_P )	≤ 50 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 44 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 22 V
Impédance série par conducteur	0 Ohm
Bande passante cond-terre avec 100 ohm (f_G )	0,6 MHz
Capacité cond-cond (C)	≤ 3 nF
Capacité cond-terre (C)	≤ 6 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau du boîtier	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
^*) Pour en savoir plus, voir : www.dehn.fr

Product 927987 was added to Notepad.

Go to Notepad

Product 927987 was added to the cart.

Go to Web-Shop

Part No. 927988 BCO CL2 E 24

GTIN 4013364485747, Customs tariff No. (EU): 85363010, Gross weight: 56.04 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

BLITZDUCTORconnect CL2 E 24
Parafoudre compact pour protéger
deux conducteurs partageant un potentiel de référence commun ou une interfaces asymétriques.
Testé selon EN / IEC 61643-21 et coordonné énergétiquement selon la norme EIC 61643-22
Classe SPD : type 3 / P1
Catégorie d'impulsion : C1, C3
Indication d'état, Largeur de 6 mm
Max. tension de fonctionnement continue: 33,0 V DC / 23 V AC
Courant nominal à 60 ° C: 10 A
C1 courant de décharge nominal par ligne (8/20): 0,6 kA
C1 courant de décharge nominal total (8/20): 1,2 kA
Connexion par câble: Push-in

produit : DEHN
Type: BCO CL2 E 24
Référence: 927988
ou équivalent

Certificates

Technical data

Classe SPD	W
Tension d’utilisation permanente max DC (U_C )	33 V
Courant nominal à 60° C (I_L )	10 A
Courant nominal à 80 °C (I_L )	6 A
C1 Courant nominal de décharge (8/20 µs) total (I_n )	1,2 kA
Certifications	UL 497B, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	W
Impulse category	C1, C3
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	33 V
Tension d’utilisation permanente max AC (U_C )	23 V
Courant nominal à 60° C (I_L )	10 A
Courant nominal à 80 °C (I_L )	6 A
C1 Courant nominal de décharge (8/20 µs) total (I_n )	1,2 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	0,6 kA
Niveau de protection cond-cond avec In C1 (U_P )	≤ 100 V
Niveau de protection cond-terre avec In C1 (U_P )	≤ 55 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 90 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 45 V
Bande passante cond-terre avec 100 ohm (f_G )	1,5 MHz
Capacité cond-cond (C)	≤ 1,5 nF
Capacité cond-terre (C)	≤ 3 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau du boîtier	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
^*) Pour en savoir plus, voir : www.dehn.fr

Product 927988 was added to Notepad.

Go to Notepad

Product 927988 was added to the cart.

Go to Web-Shop

Part No. 927989 BCO CL2 E 48

GTIN 4013364485761, Customs tariff No. (EU): 85363010, Gross weight: 36.58 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

BLITZDUCTORconnect CL2 E 48
Parafoudre compact pour protéger
deux conducteurs partageant un potentiel de référence commun ou une interfaces asymétriques.
Testé selon EN / IEC 61643-21 et coordonné énergétiquement selon la norme EIC 61643-22
Classe SPD : type 3 / P1
Catégorie d'impulsion : C1, C3
Indication d'état, Largeur de 6 mm
Max. tension de fonctionnement continue: 58,0 V DC / 41 V AC
Courant nominal à 60 ° C: 10 A
C1 courant de décharge nominal par ligne (8/20): 0,4 kA
C1 courant de décharge nominal total (8/20): 0,8 kA
Connexion par câble: Push-in

produit : DEHN
Type: BCO CL2 E 48
Référence: 927989
ou équivalent

Certificates

Technical data

Classe SPD	W
Tension d’utilisation permanente max DC (U_C )	58 V
Courant nominal à 60° C (I_L )	10 A
Courant nominal à 80 °C (I_L )	6 A
C1 Courant nominal de décharge (8/20 µs) total (I_n )	0,8 kA
Impédance série par conducteur	0 Ohm
Certifications	UL 497B, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	W
Impulse category	C1, C3
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	58 V
Tension d’utilisation permanente max AC (U_C )	41 V
Courant nominal à 60° C (I_L )	10 A
Courant nominal à 80 °C (I_L )	6 A
C1 Courant nominal de décharge (8/20 µs) total (I_n )	0,8 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	0,4 kA
Niveau de protection cond-cond avec In C1 (U_P )	≤ 180 V
Niveau de protection cond-terre avec In C1 (U_P )	≤ 90 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 145 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 75 V
Impédance série par conducteur	0 Ohm
Bande passante cond-terre avec 100 ohm (f_G )	2,5 MHz
Capacité cond-cond (C)	≤ 1 nF
Capacité cond-terre (C)	≤ 2 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau du boîtier	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL 497B, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
^*) Pour en savoir plus, voir : www.dehn.fr

Product 927989 was added to Notepad.

Go to Notepad

Product 927989 was added to the cart.

Go to Web-Shop

BCO CL4 BC

Parafoudre combiné compact, à encombrement réduit, d’une largeur de 12 mm, à technologie de connexion push-in avec indicateur d’état, pour la protection de circuits à sécurité intrinsèque à 4 conducteurs sans potentiel, pour systèmes informatiques et technologies MSR.

1 Product

Part No. 927954 BCO CL4 BC 24

GTIN 4013364485730, Customs tariff No. (EU): 85363010, Gross weight: 80.10 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Parafoudre combiné BLITZDUCTORconnect CL2 BC 24
Parafoudre combiné compact pour la protection
de mesures à 4 conducteurs au sein de
systèmes informatiques et de circuits MSR
testé selon EN/IEC 61643-21 et coordonné
énergétiquement selon IEC 61643-22
Classe de parafoudre type 1 / P2
Catégorie d’impulsion : D1, C1, C2, C3, B2
Indicateur d’état
Tension continue maximale : 36,0 V DC / 25,4 V AC
Courant nominal à 80 °C : 3 A
Impédance série par conducteur 0 Ohm
C2 Courant nominal de décharge par conducteur (8/20) : 10 kA
C2 courant nominal de décharge total (8/20) : 20 kA
D1 Courant de foudre (10/350 µs) par conducteur : 2,5 kA
D1 Courant de foudre (10/350 µs) total : 5 kA
Raccordement de ligne : Push-in
Largeur d’installation 12 mm

produit : DEHN
Type: BCO CL4 BC 24
Référence: 927954
ou équivalent

Certificates

Technical data

Classe SPD	L
Tension d’utilisation permanente max DC (U_C )	36 V
Courant nominal à 80 °C (I_L )	3 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	0 Ohm
Certifications	UL 497B, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Tension d’utilisation permanente max AC (U_C )	25,4 V
Courant nominal à 80 °C (I_L )	3 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-terre avec In C2 (U_P )	≤ 650 V
Niveau de protection cond-cond pour I_n 1 kA C1 (U_P )	≤ 85 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 55 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	0 Ohm
Bande passante cond-cond à 100 ohm (f_G )	1,5 MHz
Capacité cond-cond (C)	≤ 3 nF
Capacité cond-terre (C)	≤ 42 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm²
Section de raccordement brins souples	0,2-2,5 mm²
Mise à la terre par	rail DIN 35 mm selon EN 60715
Matériau du boîtier	Polyamide PA 6.6, UL 94 V-0
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	UL 497B, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
^*) Pour en savoir plus, voir : www.dehn.fr

Product 927954 was added to Notepad.

Go to Notepad

Product 927954 was added to the cart.

Go to Web-Shop

BCO CL2 BD HC10A 24

Parafoudre combiné et peu encombrant, d'une largeur de 12 mm, avec connectique Push-In et indication d'état, pour la protection d'une paire d'alimentations DC non mises à la terre pour les systèmes informatiques et les circuits de mesure et de contrôle.

1 Product

Part No. 927408 BCO CL2 BD HC10A 24

GTIN 4013364463653, Customs tariff No. (EU): 85363010, Gross weight: 68.30 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Parafoudre combiné BLITZDUCTORconnect CL2 BD HC10A 24
pour la protection d'une alimentations DC sans potentiel de terre
et des circuits de mesure et de contrôle.
Testé selon EN/IEC 61643-21 et énergétiquement
coordonné selon CEI 61643-22
SPD classe type 1 / P2
Catégorie d'impulsion : C1, C2, C3, B2, D1
Indication d'état
Max. tension de fonctionnement continu : 45,0 V CC / 31,8 V CA
Courant nominal à 80°C : 10 A
Courant nominal de décharge impulsionnelle C2 par ligne (8/20) : 10 kA
Courant nominal total de décharge d'impulsion C2 (8/20) : 20 kA
Impulsion de courant de foudre D1 (10/350 µs) par ligne : 2,5 kA
Courant total de choc de foudre D1 (10/350 µs) : 5 kA
Connexion du conducteur : Push-in
Largeur : 12 mm

produit : DEHN
Type: BCO CL2 BD HC10A 24
Référence: 927408
ou équivalent

Certificates

Technical data

Classe SPD	L
Tension d’utilisation permanente max DC (U_C )	45 V
Courant nominal à 80 °C (I_L )	10 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	0 Ohm
Certifications	UL 497B, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	45 V
Tension d’utilisation permanente max AC (U_C )	31,8 V
Courant nominal à 80 °C (I_L )	10 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
Niveau de protection cond-cond avec 1 kV In C2 (U_P )	≤ 100 V
Niveau de protection cond-terre avec In C2 (U_P )	≤ 800 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 800 V
Impédance série par conducteur	0 Ohm
Bande passante cond-cond à 100 ohm (f_G )	2 MHz
Capacité cond-cond (C)	≤ 1,37 nF
Capacité cond-terre (C)	≤ 13,06 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm²
Section de raccordement brins souples	0,2-2,5 mm²
Mise à la terre par	rail DIN 35 mm selon EN 60715
Matériau du boîtier	Polyamide PA 6.6, UL 94 V-0
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	UL 497B, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
^*) Pour en savoir plus, voir : www.dehn.fr

Product 927408 was added to Notepad.

Go to Notepad

Product 927408 was added to the cart.

Go to Web-Shop

BCO CL2 BD EX 24

Parafoudre compact d'une largeur de 6 mm et technologie de connexion push-in avec indication d'état. Pour la protection d'une paire de circuits de mesure et de systèmes de bus à sécurité intrinsèque, conforme aux exigences FISCO. Résistance d'isolement >500 V mise à la terre.

1 Product

Part No. 927984 BCO CL2 BD EX 24

GTIN 4013364412002, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

BLITZDUCTORconnect CL2 BD EX 24
Parafoudre compact pour protéger deux conducteurs de circuits de signaux à sécurité intrinsèque
Testé selon EN / IEC 61643-21 et coordonné énergétiquement selon
la norme IEC 61643-22
Classe SPD : type 1 / P2
Catégorie d'impulsion : C1, C2, C3, B2, D1
Indication d'état, Largeur de 6 mm
Max. tension de fonctionnement continue: 36,0 V DC / 25,4 V AC
Courant nominal à 70 ° C: 0,75 A
Tension max d'entrée selon EN 60079-11: 30 V
Courant max d'entrée selon EN 60079-11: 0,5 A
C2 courant de décharge nominal par ligne (8/20): 5 kA
C2 courant de décharge nominal total (8/20): 10 kA
Courant de choc de foudre D1 (10/350 µs) par ligne: 1,5 kA
Courant total de choc de foudre D1 (10/350 µs): 3 kA
Connexion par câble: Push-in

produit : DEHN
Type: BCO CL2 BD EX 24
Référence: 927984
ou équivalent

Certificates

Technical data

Classe SPD	L
Tension d’utilisation permanente max DC (U_C )	36 V
Courant nominal à 80 °C (I_L )	0,5 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	3,5 MHz
Certifications	ATEX, IECEx, CCC, SIL
^*) Pour en savoir plus, voir : www.dehn.fr

Classe SPD	L
Impulse category	D1, C1, C2, C3, B2
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	36 V
Tension d’utilisation permanente max AC (U_C )	25,4 V
Courant nominal à 80 °C (I_L )	0,5 A
D1 Courant de foudre (10/350 µs) total (I_imp )	3 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec In C2 (U_P )	≤ 65 V
Niveau de protection cond-terre avec In C2 (U_P )	≤ 1100 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 48 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 1000 V
Impédance série par conducteur	1 Ohm
Bande passante cond-cond (f_G )	3,5 MHz
Capacité cond-cond (C)	≤ 2 nF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	Push-in / Push-in
Section de raccordement rigide	0,2-2,5 mm2
Section de raccordement brins souples	0,2-2,5 mm2
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau du boîtier	Polyamide PA 6.6
Couleur	bleu
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	ATEX, IECEx, CCC, SIL
Classification SIL (Safety Integrity Level)	jusqu’à SIL3 ^*)
Certifications ATEX (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
Certifications ATEX (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
Certifications ATEX (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
Certifications ECEx (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Certifications ECEx (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
Certifications ECEx (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Caractéristiques techniques supplémentaires :	---------------------------------
- Courant maximal de décharge (8/20 µs) [1/2 - terre], [1+2 - terre] (I_max )	20 kA
- Courant de décharge (8/20 µs) [1/2 - terre], [1+2 - terre]	10 kA (10x)
- Niveau de protection cond-terre avec 1 kV/μs C3 après des contraintes avec Imax (U_P )	≤ 1000 V
^*) Pour en savoir plus, voir : www.dehn.fr

Product 927984 was added to Notepad.

Go to Notepad

Product 927984 was added to the cart.

Go to Web-Shop

BLITZDUCTORconnect – Compact

Details

BCO CL2 B 180

Part No. 927910 BCO CL2 B 180

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927910.wspak

You are not authorized to download 9279XX_XD.ema

Product 927910 was added to Notepad.

Product 927910 was added to the cart.

BCO CL2 BE

Part No. 927922 BCO CL2 BE 12

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927922.wspak

You are not authorized to download 927924_eplan.zip

Product 927922 was added to Notepad.

Product 927922 was added to the cart.

Part No. 927924 BCO CL2 BE 24

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927924.wspak

You are not authorized to download 927924_eplan.zip

Product 927924 was added to Notepad.

Product 927924 was added to the cart.

Part No. 927925 BCO CL2 BE 48

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927925.wspak

You are not authorized to download 927924_eplan.zip

Product 927925 was added to Notepad.

Product 927925 was added to the cart.

BCO CL2 BD

Part No. 927942 BCO CL2 BD 12

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927942.wspak

You are not authorized to download 927944_eplan.zip

Product 927942 was added to Notepad.

Product 927942 was added to the cart.

Part No. 927944 BCO CL2 BD 24

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927944.wspak

You are not authorized to download 927944_eplan.zip

Product 927944 was added to Notepad.

Product 927944 was added to the cart.

Part No. 927945 BCO CL2 BD 48

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927945.wspak

You are not authorized to download 927944_eplan.zip

Product 927945 was added to Notepad.

Product 927945 was added to the cart.

BCO CL2 BE HF

Part No. 927970 BCO CL2 BE HF 5

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt
