DPL 10 G3

Adapté aux barrettes de sectionnement ou de raccordement des systèmes LSA de la série 2/10
Éclateurs à gaz intégrés, testés de façon indépendante, pour 10 paires de conducteurs
Élements de protection individuellement remplaçables (éclateurs à gaz)

Details

lorem ipsum — Gamme de produits DPL 10 G3

DPL 10 G3

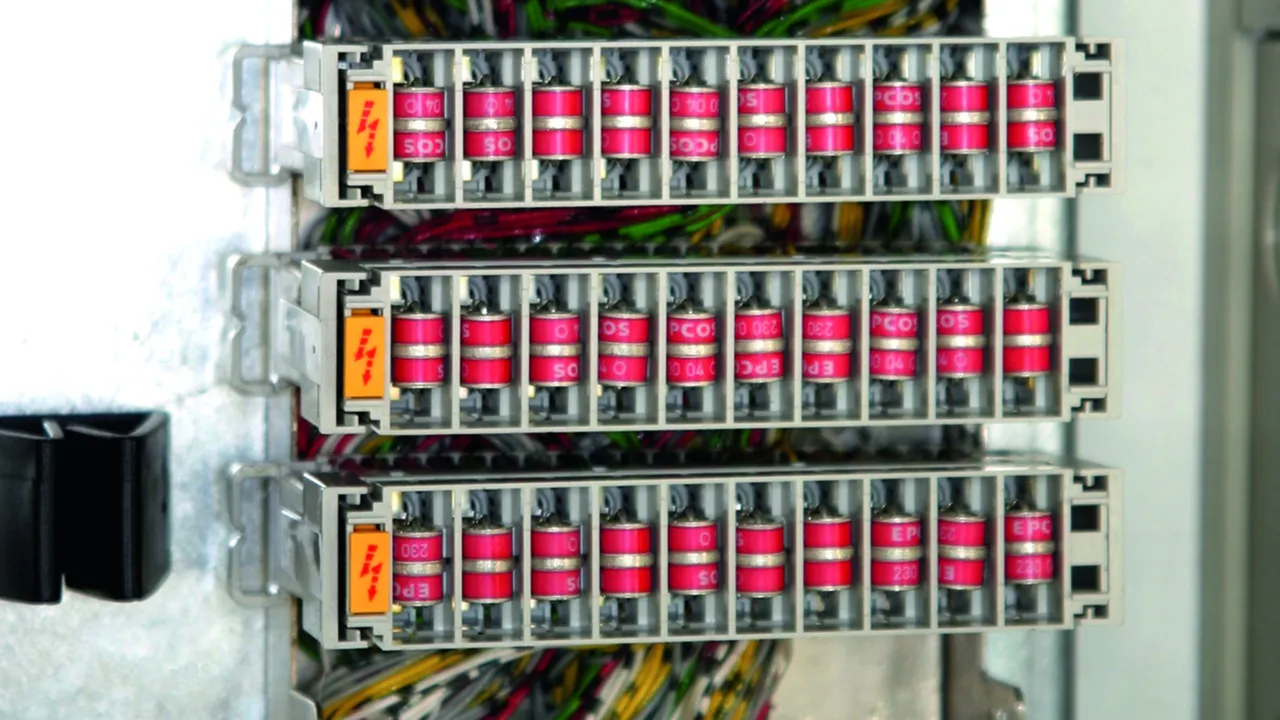

Protection enfichable à 10 paires avec éclateurs à gaz tripolaires conçus pour pratiquement toutes les applications. Les parafoudres FSD disposent d’une fonction « fail-safe » avec indication optique en cas de déclenchement du « fail-safe ». Il est ainsi possible de reconnaître instantanément si une protection doit être remplacée.

2 Products

Part No. 907214 DPL 10 G3 110

GTIN 4013364100879, Customs tariff No. (EU): 85363010, Gross weight: 71.30 g, PU: 1.00 pièce(s)

Images

Additional information

produit : DEHN
Type: DPL 10 G3 110
Référence: 907214
ou équivalent

Certificates

Technical data

Classe SPD	B
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,4 A
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA

Classe SPD	B
Tension nominale (U_N )	110 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,4 A
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 600 V
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 600 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 600 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Capacité cond-cond (C)	≤ 5 pF
Capacité cond-terre (C)	≤ 5 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Enfichable dans	barrettes de raccordement et de sectionnement LSA (série 2)
Mise à la terre par	l'étrier de montage
Matériau de l'enveloppe	Polyamide
Couleur	gris
Normes de test	CEI 61643-21/EN 61643-21

Product 907214 was added to Notepad.

Go to Notepad

Product 907214 was added to the cart.

Go to Web-Shop

Part No. 907216 DPL 10 G3 110 FSD

GTIN 4013364106680, Customs tariff No. (EU): 85363010, Gross weight: 70.80 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

produit : DEHN
Type: DPL 10 G3 110 FSD
Référence: 907216
ou équivalent

Certificates

Technical data

Classe SPD	B
Indication de défaut	optique par changement de couleur
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,4 A
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA

Classe SPD	B
Indication de défaut	optique par changement de couleur
Tension nominale (U_N )	110 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,4 A
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 600 V
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 600 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 600 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Capacité cond-cond (C)	≤ 5 pF
Capacité cond-terre (C)	≤ 5 pF
Comportement «fail-safe»	Éclateurs à gaz avec contacts à ressort
Température d'utilisation (T_U )	-40 °C ... +80 °C
Enfichable dans	barrettes de raccordement et de sectionnement LSA (série 2)
Mise à la terre par	l'étrier de montage
Matériau de l'enveloppe	Polyamide
Couleur	gris
Normes de test	CEI 61643-21/EN 61643-21
