DEHNvista

Descargador combinado multipolo y modular
Tipo 1+2+3 según norma IEC 61643-11
Máxima disponibilidad de las instalaciones gracias a la tecnología de vía de chispas RAC
Permite la protección de equipos finales
Utilizable según el concepto de zonas de protección contra rayos con interfaces 0A – 2
Coordinación energética según IEC 61643-12

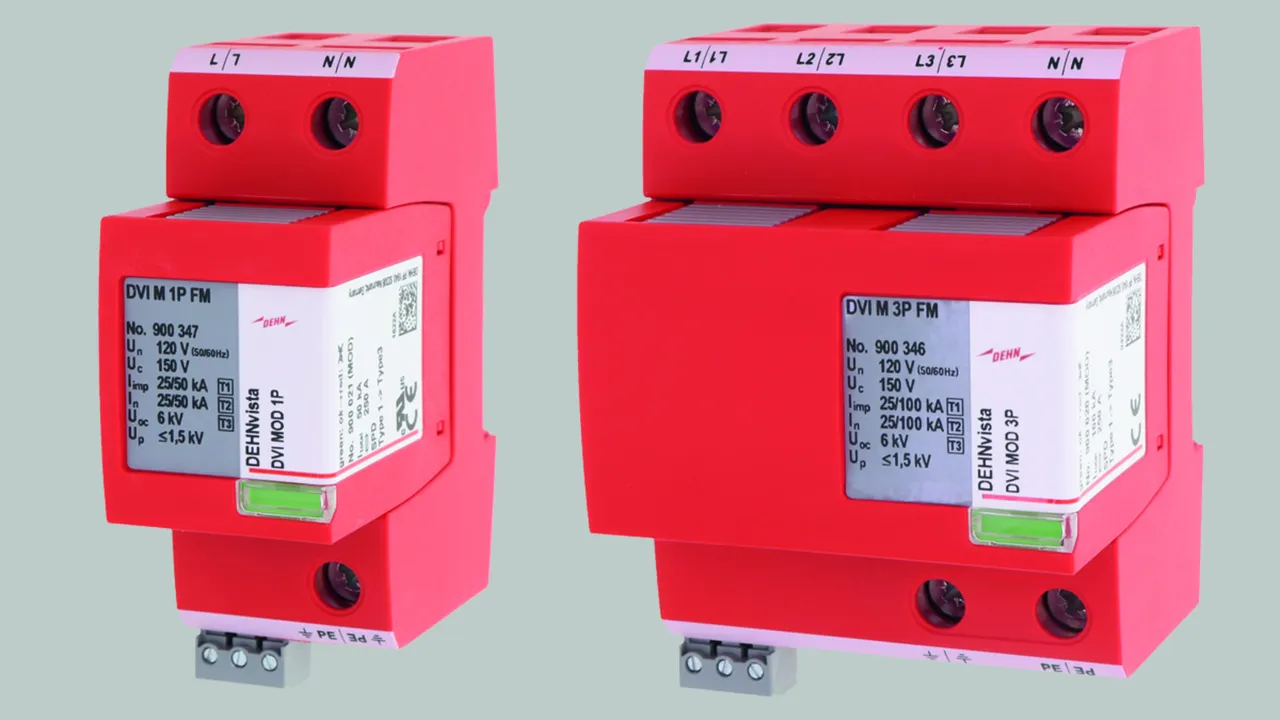

DVI M 3P FM

Descargador combinado modular de corriente de rayo y sobretensiones para protección de redes TT y TN-S (circuito 3+1).

1 Product

Part No. 900346 DVI M 3P FM

GTIN 4013364479715, Customs tariff No. (EU): 85363090, Gross weight: 595.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Certificates

Technical data

Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	150 V (50 / 60 Hz)
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Contactos FM / forma de contacto	Contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II
Protección energéticamente coordinada al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	120 / 208 V
Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	150 V (50 / 60 Hz)
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energía específica [L-N]/[N-PE] (W/R)	156,25 kJ/Ω / 2,50 MJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Limitación de la corriente consecutiva / Selectividad	Sin disparo de fusible de 32 A gG hasta 25 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Tensión TOV [L-N] (U_T) – Característica	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T) – Característica	1200 V / 200 ms – soportado
Prueba de tensión adicional con: 485 V AC / 50 Hz para 24 h	Resistencia
Energía de paso con un S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
sección de conexión (L1, L2, L3, N, PE, 9) (Mín.)	10 mm²rígido / flexible
sección de conexión (L1, L2, L3, N, PE) 9) (Máx.)	35 mm²flexible / 25 mm²hilos finos
Montaje en	Carril DIN de 35 mm según EN 60715
Material de la envolvente	Termoplástico, rojo, UL 94 V-0
Lugar de instalación	Espacio interior
Clase de protección	IP 20
Medidas de montaje	4 mods., DIN 43880
Contactos FM / forma de contacto	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible
Normas de verificación	EN 61643-11 (VDE 0675-6-11):2002-12
Datos técnicos adicionales:	---------------------------------
Valor de tensión residual	0,8 kV @ 5 kA (8/20 µs)
