Fijación de tubos autosoportados

Existe una gran variedad de soportes y fijaciones para nuestros tubos autosoportados destinados a barandillas, mampostería o soportes redondos de acero. Algunos disponen de una opción de conexión para compensación de potencial.

Ángulo de sujeción, ajustable 230-1300 mm

3 Products

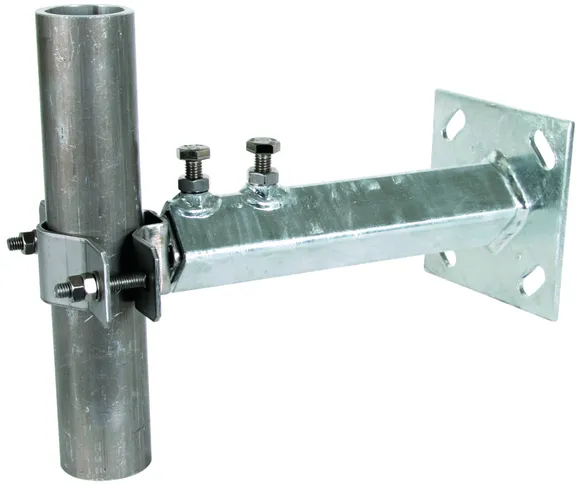

Part No. 105347 WB D40.50 V230.400 STTZN V2A

GTIN 4013364278554, Customs tariff No. (EU): 85389099, Gross weight: 2.42 kg, PU: 1.00 unidad(es)

Images

Additional information


Material de angulo: St/tZn / INOX
Margen de apriete de tubo aislante autosoportado: 40-50 mm
Distancia de la pared: 230-400 mm
Dimensiones de placa: 120 x 120 x 4 mm
Fijación: [4x] 12 x 26 mm

Producto DEHN
Tipo: WB D40.50 V230.400 STTZN V2A
art. no.: 105347
o equivalente

Certificates



Technical data

Material de angulo St/tZn / INOX
Margen de apriete de tubo aislante autosoportado 40-50 mm
Distancia de la pared 230-400 mm
Dimensiones de placa 120 x 120 x 4 mm
Fijación [4x] 12 x 26 mm

Product 105347 was added to Notepad.

Go to Notepad

Product 105347 was added to the cart.

Go to Web-Shop

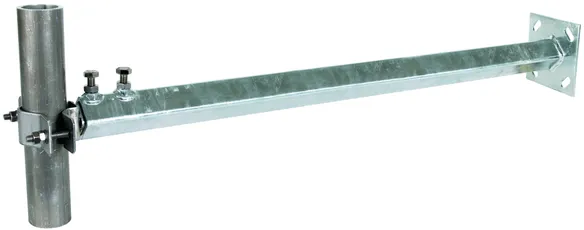

Part No. 105349 WB D40.50 V700.1300 STTZN V2A

GTIN 4013364288614, Customs tariff No. (EU): 85389099, Gross weight: 5.80 kg, PU: 1.00 unidad(es)

Images

Additional information


Material de angulo: St/tZn / INOX
Margen de apriete de tubo aislante autosoportado: 40-50 mm
Distancia de la pared: 700-1300 mm
Dimensiones de placa: 120 x 120 x 4 mm
Fijación: [4x] 12 x 26 mm

Producto DEHN
Tipo: WB D40.50 V700.1300 STTZN V2A
art. no.: 105349
o equivalente

Certificates



Technical data

Material de angulo St/tZn / INOX
Margen de apriete de tubo aislante autosoportado 40-50 mm
Distancia de la pared 700-1300 mm
Dimensiones de placa 120 x 120 x 4 mm
Fijación [4x] 12 x 26 mm

Product 105349 was added to Notepad.

Go to Notepad

Product 105349 was added to the cart.

Go to Web-Shop

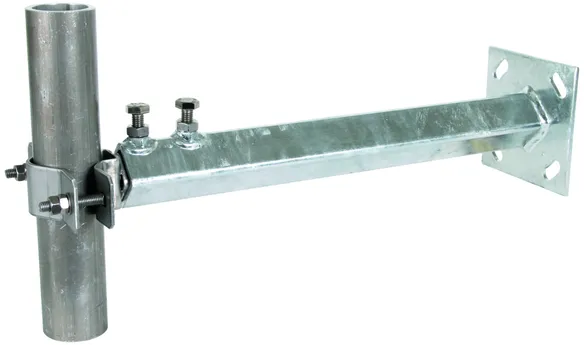

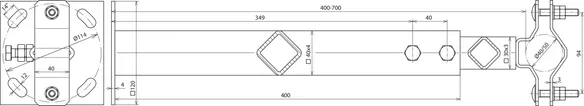

Part No. 105343 WB D40.50 V400.700 STTZN V2A

GTIN 4013364118515, Customs tariff No. (EU): 85389099, Gross weight: 3.60 kg, PU: 1.00 unidad(es)

Images

Additional information


Material de angulo: St/tZn / INOX
Margen de apriete de tubo aislante autosoportado: 40-50 mm
Distancia de la pared: 400-700 mm
Dimensiones de placa: 120 x 120 x 4 mm
Fijación: [4x] 12 x 26 mm

Producto DEHN
Tipo: WB D40.50 V400.700 STTZN V2A
art. no.: 105343
o equivalente

Certificates



Technical data

Material de angulo St/tZn / INOX
Margen de apriete de tubo aislante autosoportado 40-50 mm
Distancia de la pared 400-700 mm
Dimensiones de placa 120 x 120 x 4 mm
Fijación [4x] 12 x 26 mm

Product 105343 was added to Notepad.

Go to Notepad

Product 105343 was added to the cart.

Go to Web-Shop

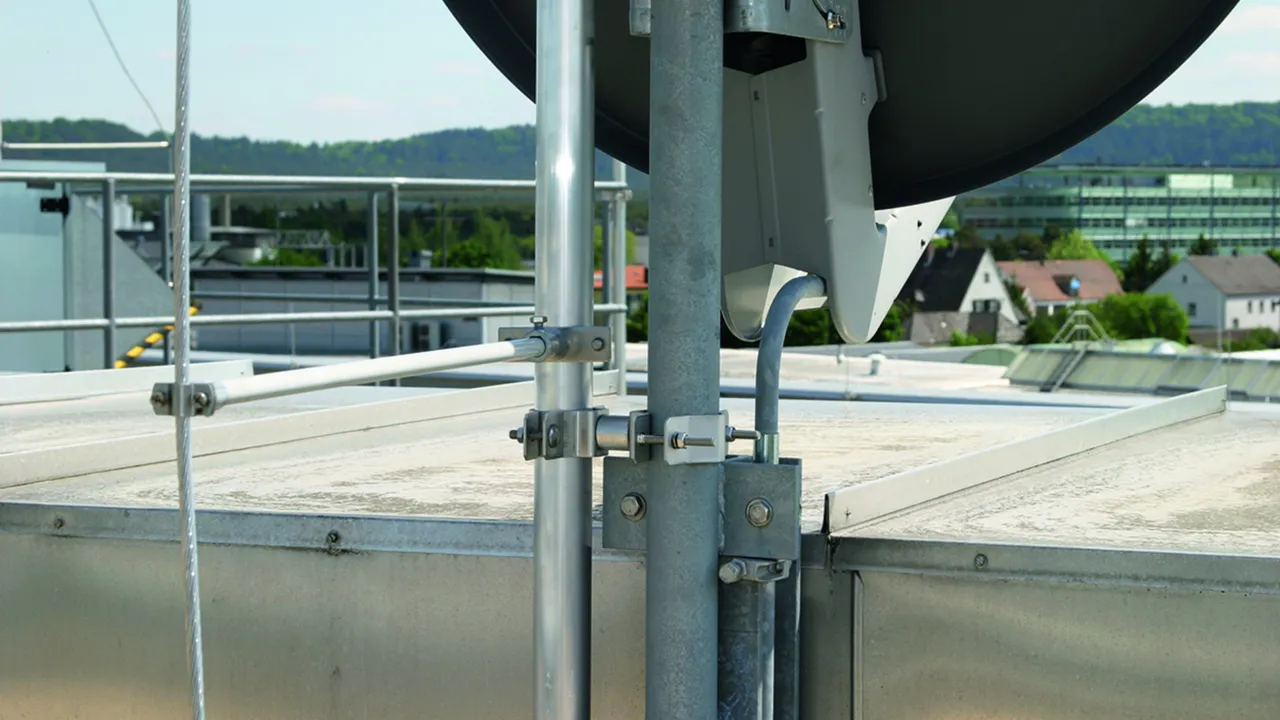

Brida de fijación

1 Product

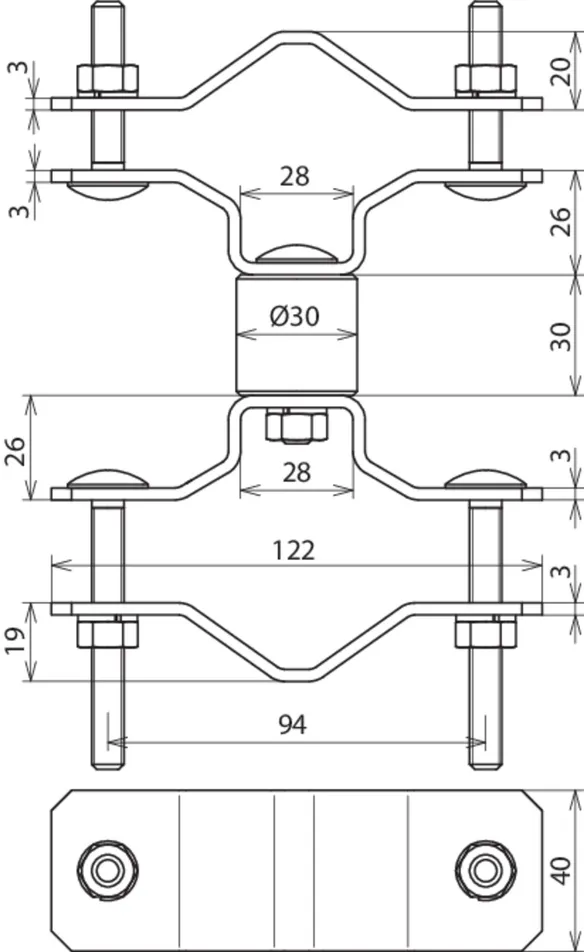

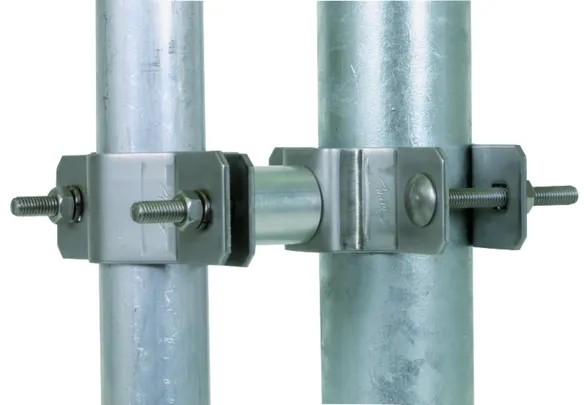

Part No. 105161 BSC D40 D45.65 V2A

GTIN 4013364118324, Customs tariff No. (EU): 85389099, Gross weight: 667.00 g, PU: 1.00 unidad(es)

Images

Additional information


Material: INOX
Margen de apriete tubo Ø: 45-65 mm (1 1/2-2'')
Margen de apriete tubo aislante autosoportado: 40-50 mm
Longitud distanciador: 30 mm

Producto DEHN
Tipo: BSC D40 D45.65 V2A
art. no.: 105161
o equivalente



Technical data

Material INOX
Margen de apriete tubo Ø 45-65 mm (1 1/2-2'')
Margen de apriete tubo aislante autosoportado 40-50 mm
Longitud distanciador 30 mm

Product 105161 was added to Notepad.

Go to Notepad

Product 105161 was added to the cart.

Go to Web-Shop

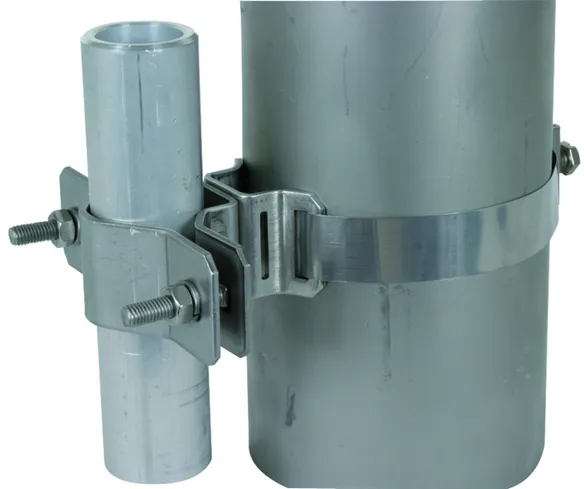

Soporte para varillas captadoras y tubos autosoportados

1 Product

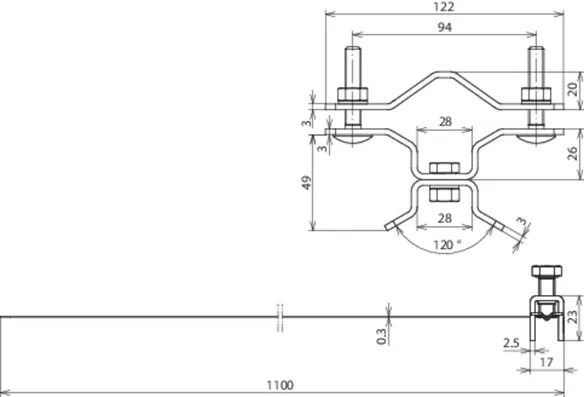

Part No. 105160 BSC D40.50 SB50.300 V2A

GTIN 4013364113022, Customs tariff No. (EU): 85389099, Gross weight: 506.20 g, PU: 1.00 unidad(es)

Images

Additional information


Material: INOX
Margen de apriete Ø tubo: 50-300 mm
Margen de apriete punta captadora: 40-50 mm
Dimensión cinta: 25 x 0,3 mm
Norma: EN 62561-1

Producto DEHN
Tipo: BSC D40.50 SB50.300 V2A
art. no.: 105160
o equivalente

Certificates



Technical data

Material INOX
Margen de apriete Ø tubo 50-300 mm
Margen de apriete punta captadora 40-50 mm
Dimensión cinta (a x p) 25 x 0,3 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 105160 was added to Notepad.

Go to Notepad

Product 105160 was added to the cart.

Go to Web-Shop

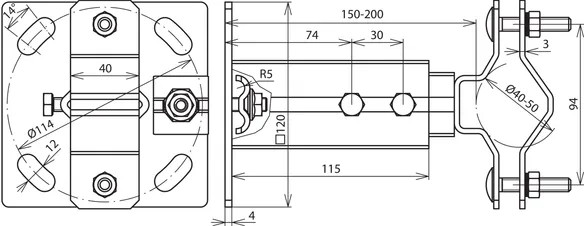

Ángulo de sujeción, ajustable 150-200 mm

1 Product

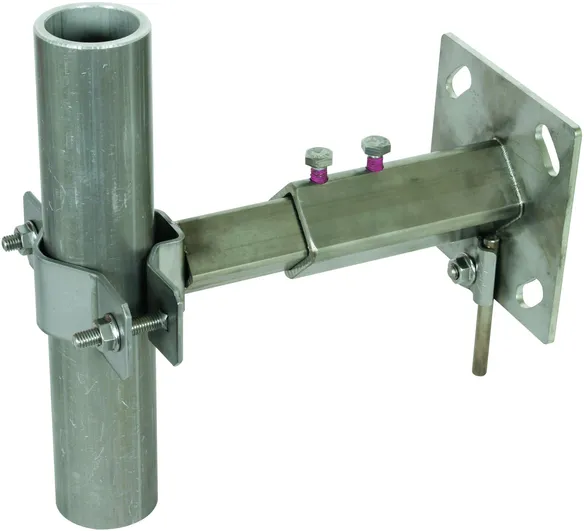

Part No. 105344 WB D40.50 V150.200 V2A

GTIN 4013364147300, Customs tariff No. (EU): 85389099, Gross weight: 1.52 kg, PU: 1.00 unidad(es)

Images

Additional information


Material del ángulo: INOX
Margen de apriete Rd: 8-10 mm
Margen de apriete del tubo de soporte: 40-50 mm
Distancia de la pared: 150-200 mm
Dimensiones de placa: 120 x 120 x 4 mm
Fijación: [4x] 12 x 26 mm
Norma: EN 62561-1

Producto DEHN
Tipo: WB D40.50 V150.200 V2A
art. no.: 105344
o equivalente

Certificates



Technical data

Material del ángulo INOX
Margen de apriete Rd 8-10 mm
Margen de apriete del tubo de soporte 40-50 mm
Distancia de la pared 150-200 mm
Dimensiones de placa 120 x 120 x 4 mm
Fijación [4x] 12 x 26 mm
Norma EN 62561-1

Product 105344 was added to Notepad.

Go to Notepad

Product 105344 was added to the cart.

Go to Web-Shop

Ángulo de sujeción para su montaje vertical

2 Products

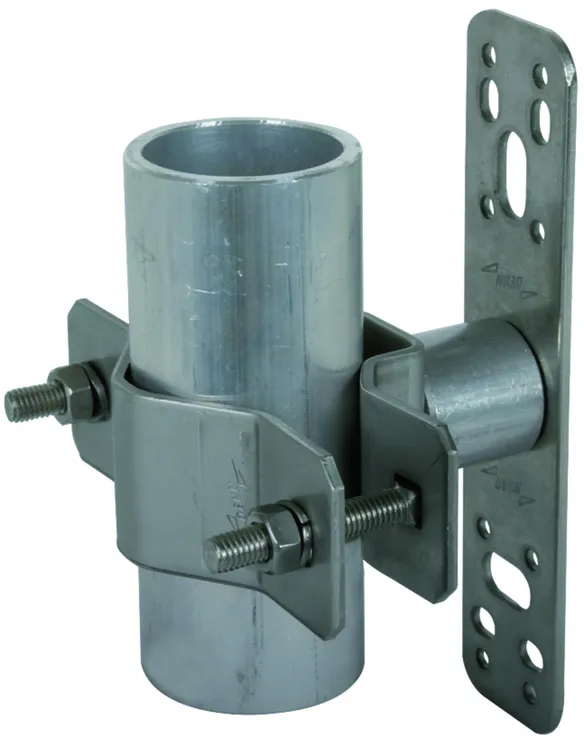

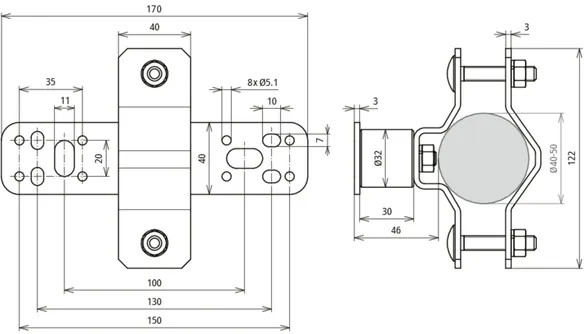

Part No. 105342 WB D40.50 SE WA46 V2A

GTIN 4013364111141, Customs tariff No. (EU): 85389099, Gross weight: 514.00 g, PU: 1.00 unidad(es)

Images

Additional information


Material de angulo: INOX
Fijación: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Margen de apriete de tubo aislante autosoportado: 40-50 mm
Distancia de la pared: 46 mm

Producto DEHN
Tipo: WB D40.50 SE WA46 V2A
art. no.: 105342
o equivalente

Certificates



Technical data

Material de angulo INOX
Fijación [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Margen de apriete de tubo aislante autosoportado 40-50 mm
Distancia de la pared 46 mm

Product 105342 was added to Notepad.

Go to Notepad

Product 105342 was added to the cart.

Go to Web-Shop

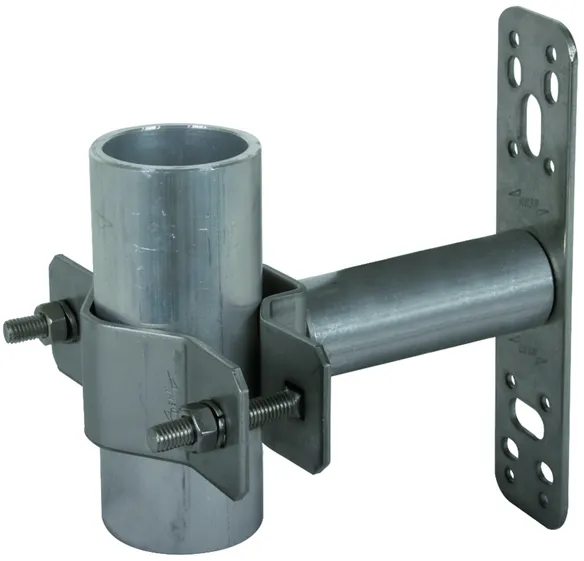

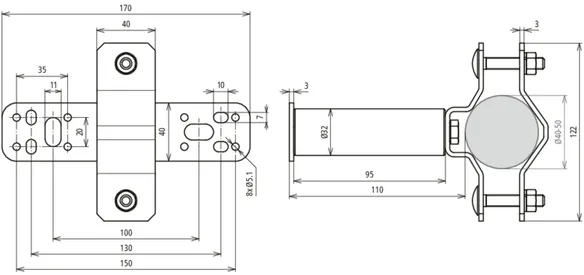

Part No. 105348 WB D40.50 SE WA110 V2A

GTIN 4013364287013, Customs tariff No. (EU): 85389099, Gross weight: 540.00 g, PU: 1.00 unidad(es)

Images

Additional information


Material de angulo: INOX
Fijación: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Margen de apriete de tubo aislante autosoportado: 40-50 mm
Distancia de la pared: 110 mm

Producto DEHN
Tipo: WB D40.50 SE WA110 V2A
art. no.: 105348
o equivalente

Certificates



Technical data

Material de angulo INOX
Fijación [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Margen de apriete de tubo aislante autosoportado 40-50 mm
Distancia de la pared 110 mm

Product 105348 was added to Notepad.

Go to Notepad

Product 105348 was added to the cart.

Go to Web-Shop

Ángulo de fijación a la pared horizontal, plano

1 Product

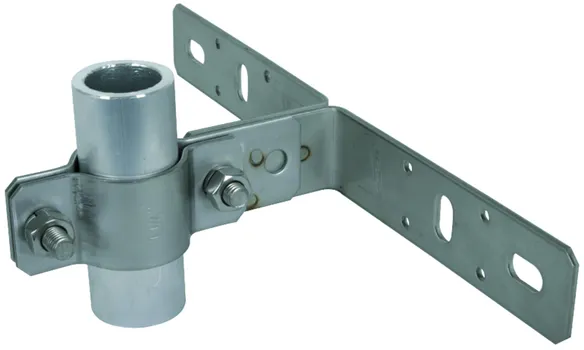

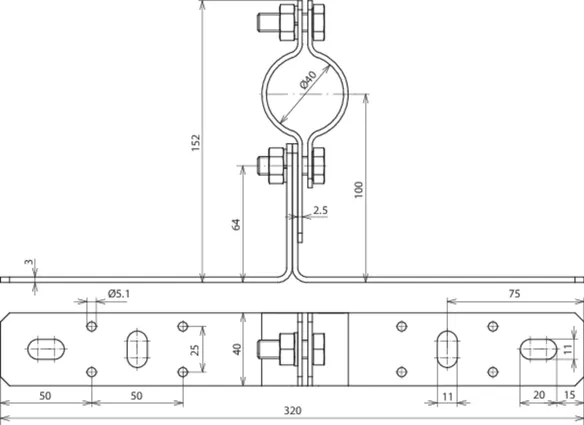

Part No. 105140 WB D40 WA V2A

GTIN 4013364112650, Customs tariff No. (EU): 85389099, Gross weight: 653.00 g, PU: 1.00 unidad(es)

Images

Additional information


Material: INOX
Fijación: [8x] Ø5,1 / [4x] 11 x 20 mm
Distancia de la pared: 80 mm
Margen de apriete punta captadora: 40 mm

Producto DEHN
Tipo: WB D40 WA V2A
art. no.: 105140
o equivalente

Certificates



Technical data

Material INOX
Fijación [8x] Ø5,1 / [4x] 11 x 20 mm
Distancia de la pared 80 mm
Margen de apriete punta captadora 40 mm

Product 105140 was added to Notepad.

Go to Notepad

Product 105140 was added to the cart.

Go to Web-Shop

Fijaciones de barandillas

1 Product

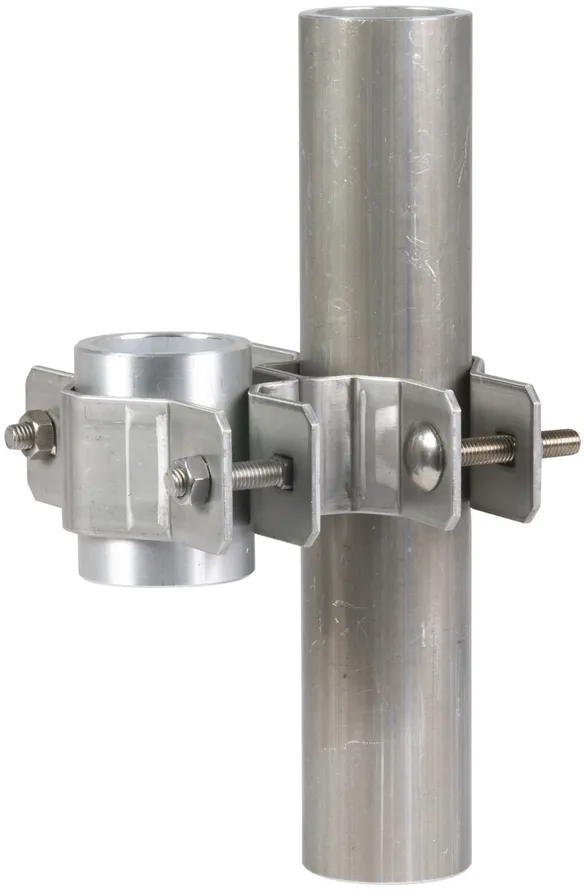

Part No. 105354 BS D40.50 D48.60 V2A

GTIN 4013364098725, Customs tariff No. (EU): 85389099, Gross weight: 637.00 g, PU: 5.00 unidad(es)

Images

Additional information


Material: INOX
Margen de apriete tubo Ø: 48-60 mm (11/2-2'')
Margen de apriete de tubo aislante autosoportado: 40-50 mm

Producto DEHN
Tipo: BS D40.50 D48.60 V2A
art. no.: 105354
o equivalente

Certificates



Technical data

Material INOX
Margen de apriete tubo Ø 48-60 mm (11/2-2'')
Margen de apriete de tubo aislante autosoportado 40-50 mm

Product 105354 was added to Notepad.

Go to Notepad

Product 105354 was added to the cart.

Go to Web-Shop

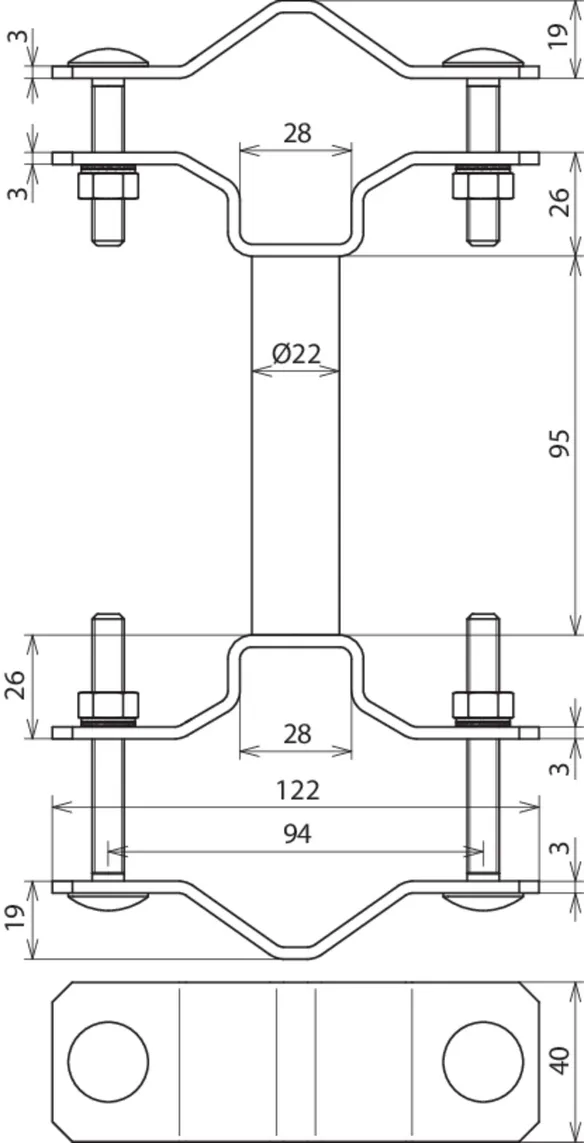

Fijación de barandillas

1 Product

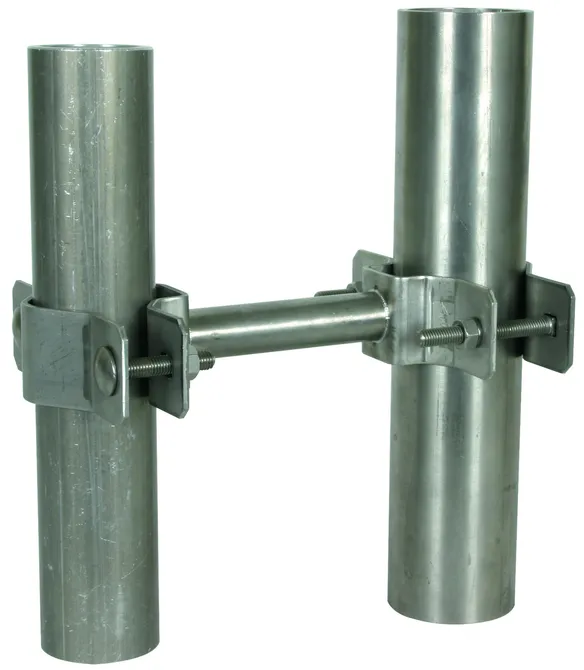

Part No. 105162 BSC D40 DS95 D45.65 V2A

GTIN 4013364146433, Customs tariff No. (EU): 85389099, Gross weight: 600.00 g, PU: 1.00 unidad(es)

Images

Additional information


Material: INOX
Margen de apriete del tubo Ø: 45-65 mm (1 1/2-2'')
Margen de apriete del tubo aislante autosoportado: 40-50 mm
Longitud del distanciador: 95 mm
Normativa: DIN EN 62561-1

Producto DEHN
Tipo: BSC D40 DS95 D45.65 V2A
art. no.: 105162
o equivalente

Certificates



Technical data

Material INOX
Margen de apriete del tubo Ø 45-65 mm (1 1/2-2'')
Margen de apriete del tubo aislante autosoportado 40-50 mm
Longitud del distanciador 95 mm
Normativa DIN EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 105162 was added to Notepad.

Go to Notepad

Product 105162 was added to the cart.

Go to Web-Shop
