Mástil captador con cable HVI light plus para cubierta metálica y soporte de conductor para vigas

El kit completo de mástil captador para montaje superior sobre cubierta metálica / soporte de conductor para vigas se utiliza para el tendido bajo la cubierta del cable HVI light plus.

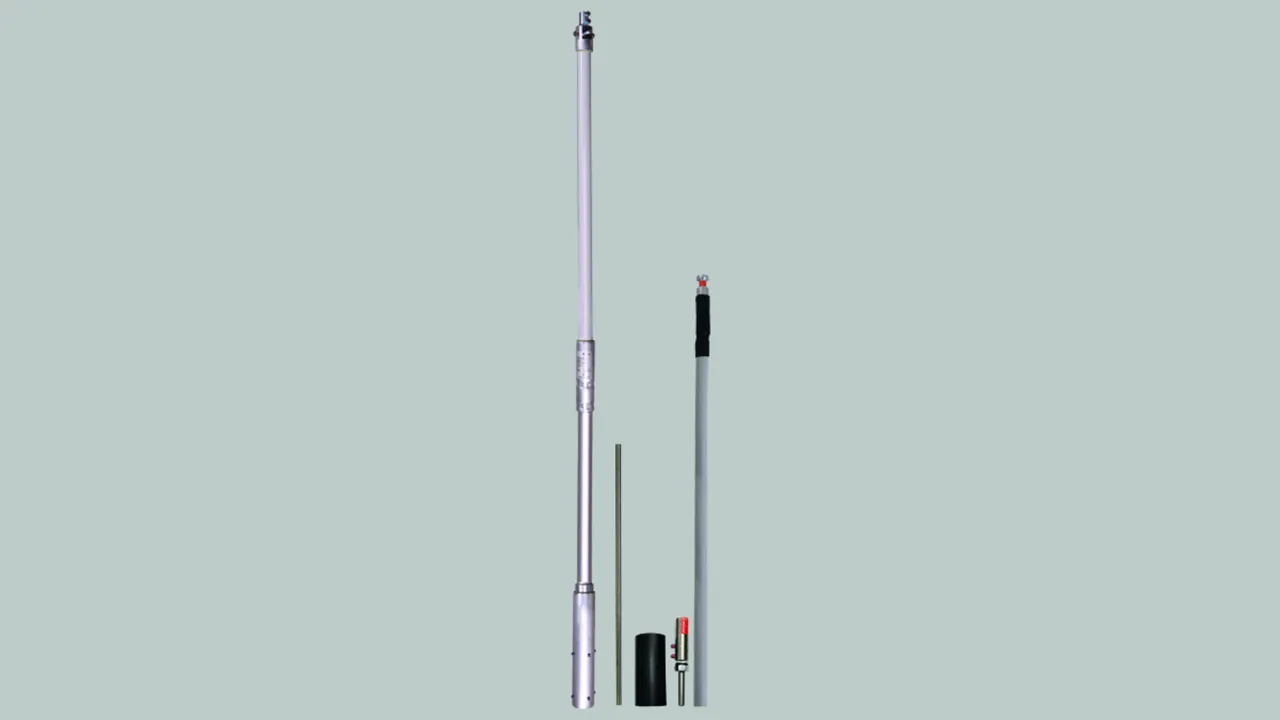

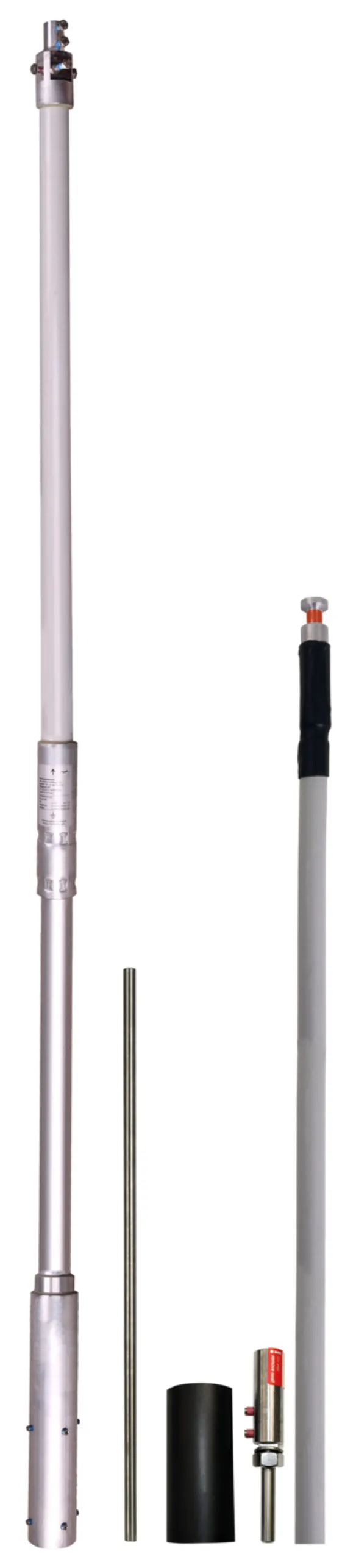

El kit consta de:
– Punta captadora INOX, Ø10 mm, longitud 1000 mm
– Tubo autosoportado de PRFV/Al, Ø40/50/60 mm, longitud de 2680 mm
– Cable HVI light plus (preconfeccionado para tendido interior en el tubo)

1 Product

Part No. 819688 HVI LI PL L6M SR2680 FSP1000 GFK AL V2A

GTIN 4013364499782, Customs tariff No. (EU): 85389099, Gross weight: 10.40 kg, PU: 1.00 unidad(es)

Images

Additional information

Cable HVI light plus en tubo autosoportado de 2680 mm con punta captadora de 1000 mm
Instalación captadora aislada
por ejemplo, para sistemas de emisión y recepción
(antenas parabólicas o terrestres).
Diseño visualmente adaptado gracias al tendido interior
del cable HVI light plus en el tubo autosoportado
Electrodo de dispersión aislado resistente a la alta tensión para respetar
la distancia de separación respecto de los componentes conductores
según DIN EN 62305-3 (VDE 0185-305-3)
Distancia de separación equivalente s =< 60 cm (en aire)
o s =< 120 cm (en material de construcción sólido).
Los tubos autosoportados están dimensionados según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Cable HVI light plus tendido en tubo autosoportado,
con terminal interno especial y
punta captadora con Ø10 mm y longitud 1000 mm
Material del tubo autosoportado: PRFV / Al
Longitud del tubo autosoportado: 2680 mm
Longitud de transporte: 2680 mm
Color del cable: gris ●
Material del cable: Cu
Distancia de separación equivalente s (en aire): ≤ 60 cm
Longitud mínima de pedido: 6 m
Longitud máx. de pedido: 70 m
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI LI PL L6M SR2680 FSP1000 GFK AL V2A
art. no.: 819688
o equivalente

Certificates

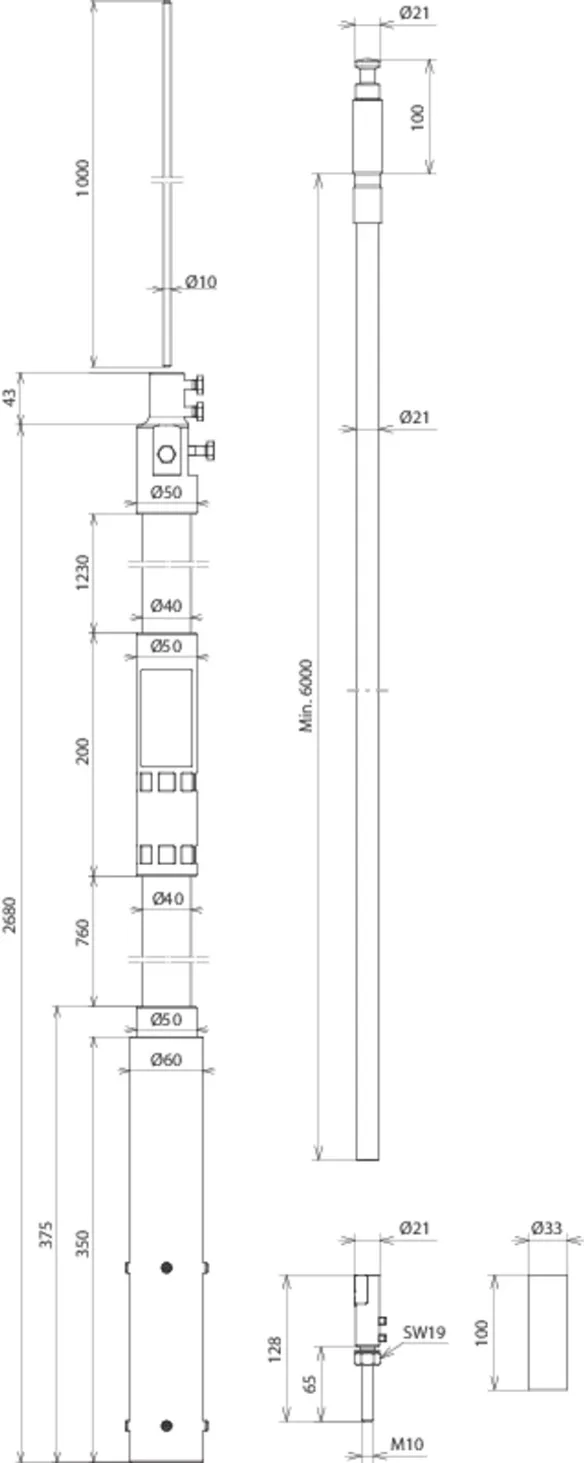

Technical data

Material del tubo autosoportado PRFV / Al
Longitud del tubo autosoportado 2680 mm
Longitud de transporte 2680 mm
Longitud de la punta captadora 1000 mm
Diámetro Ø del cable 21 mm
Color del cable gris ●
Material del cable Cu
Distancia de separación equivalente s (en aire) ≤ 60 cm
Longitud mínima de pedido 6 m
Longitud máx. de pedido 70 m
Referencia normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)
