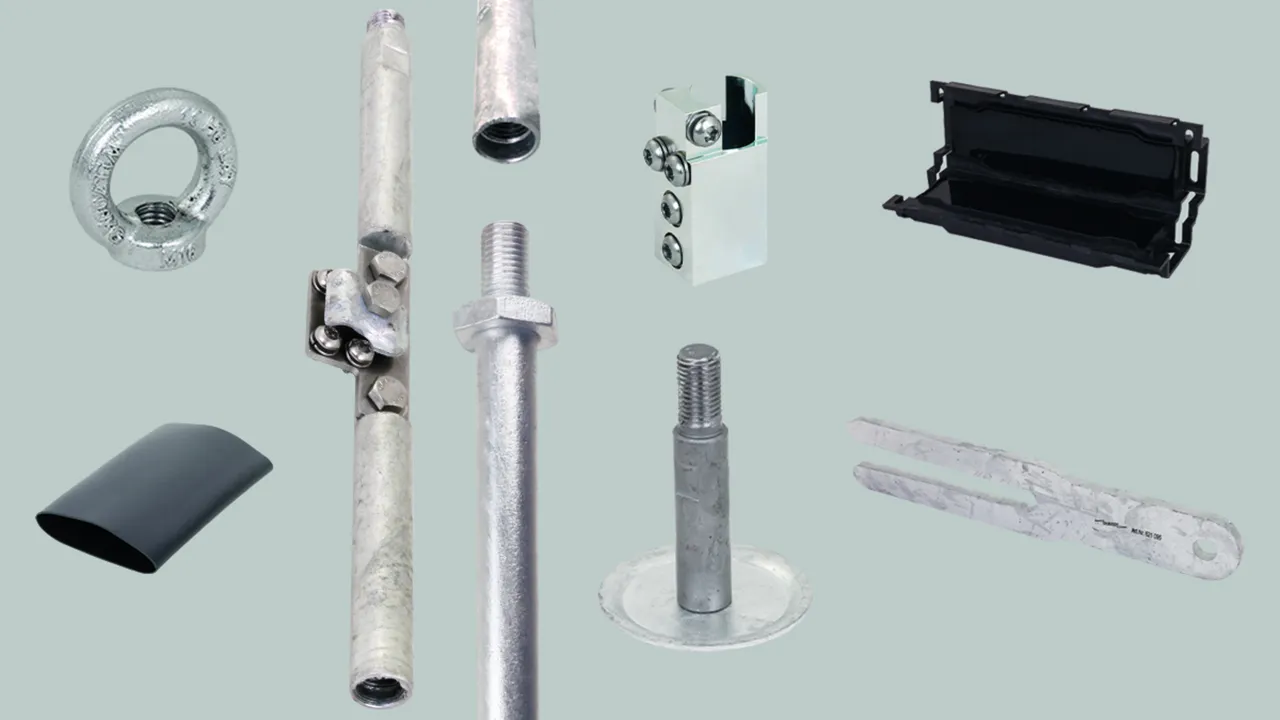

Pica de tierra atornillable

Sistema completo para la realización de puestas a tierra perforadas de hasta 99 m mediante perforación con corona según los requisitos de resistencias de tierra muy bajas, por ejemplo, de 1-2 ohmios en aplicaciones de tuberías o donde no puedan utilizarse picas de tierra profundas. Toma de tierra con rosca interior y exterior M16 según los requisitos de la norma DIN EN 62561-2. Con equipo de suspensión sobre la perforación.
  • Sistema probado según DIN EN 62561-2
  • Longitudes variables de la toma de tierra de 3,0 m / 1,5 m y 0,5 m para un montaje óptimo con grúa perforadora
  • Ahorro de tiempo gracias a la tecnología de conexión e inserción rápida
  • Accesorios completos para montaje, impermeabilización y conexiones, por ejemplo, al dispositivo delimitador

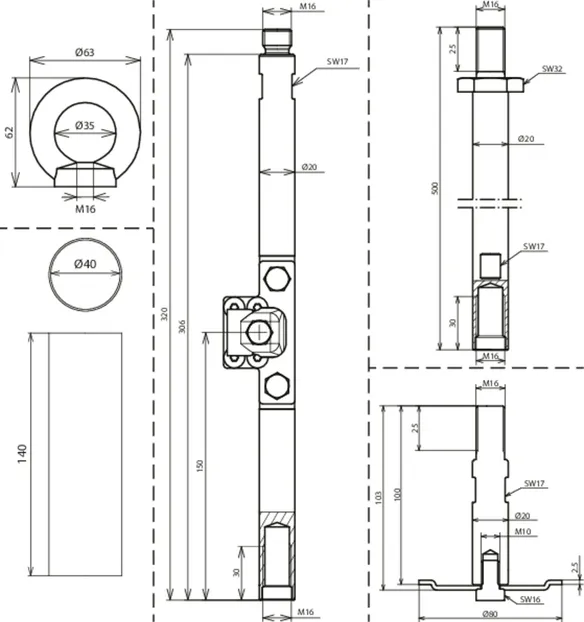

Kit inicial

Kit inicial de pica de tierra atornillable

Se requiere 1 unidad por perforación, compuesto de:
1 pieza de conexión L 320 mm (ref. 621 092)
2 picas de tierra atornillables L 500 mm (ref. 621 050)
1 pieza de base con placa de montaje Ø80 mm (ref. 621 091)
1 tuerca de anillo M16 (ref. 621 097)

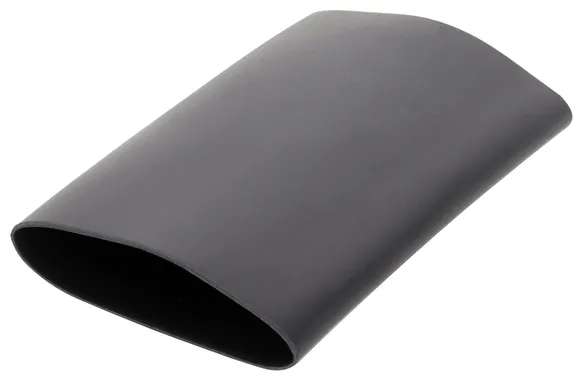

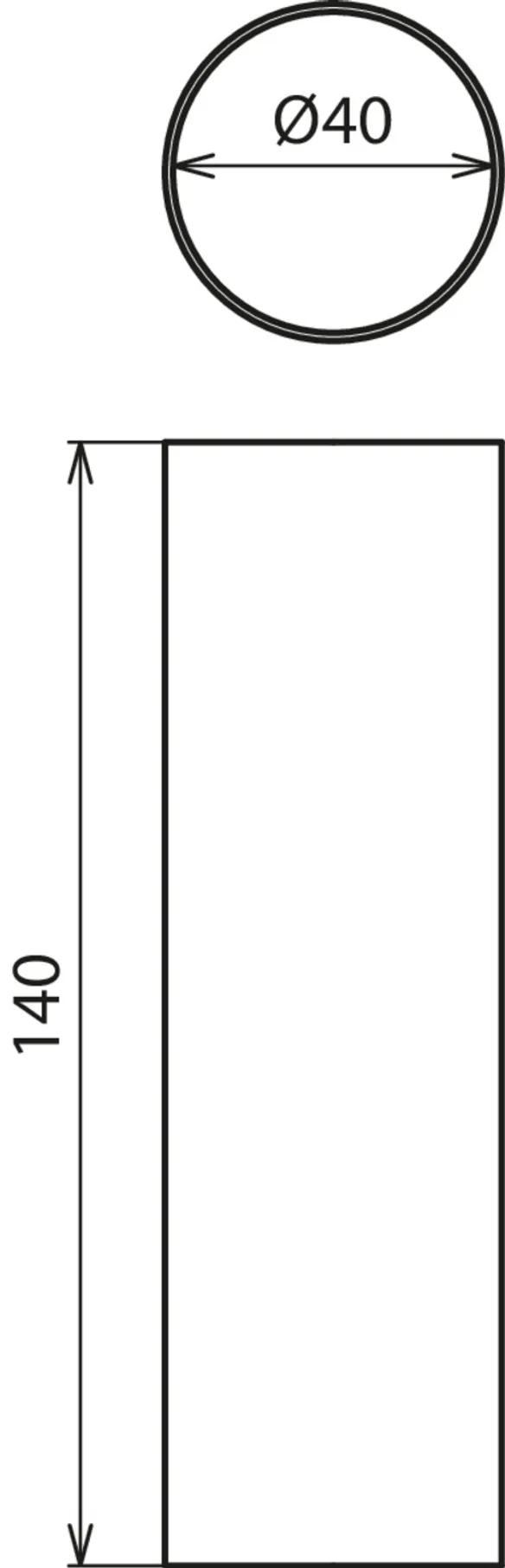

1 tubo termorretráctil L 140 mm (ref. 621 096)

1 Product

Part No. 621090 SET STARTER KIT TE 20 M16 STTZN

GTIN 4013364501133, Customs tariff No. (EU): 85389099, Gross weight: 4.24 kg, PU: 1.00 unidad(es)

Images

Additional information

Kit inicial de pica de tierra atornillable,
Kit inicial, St/tZn, roscada M16, Ø20 mm
1 pieza de conexión con placa de conexión
1 tuerca de anillo de St/tZn M16
2 piezas centrales de 500 mm
1 pieza de base
1 tubo termorretráctil
Material de la toma de tierra: St/tZn
Longitud de la varilla: 500 mm
Diámetro de la toma de tierra: 20 mm

Producto DEHN
Tipo: SET STARTER KIT TE 20 M16 STTZN
art. no.: 621090
o equivalente



Technical data

Material de la toma de tierra St/tZn
Longitud de la varilla (l1) 500 mm
Diámetro de la toma de tierra 20 mm

Product 621090 was added to Notepad.

Go to Notepad

Product 621090 was added to the cart.

Go to Web-Shop

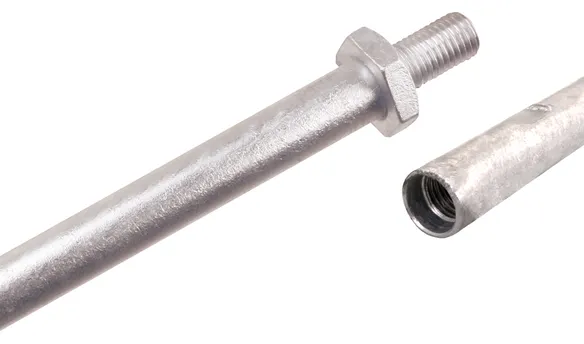

Pica de tierra

Pica de tierra atornillable de St/tZn Ø20 mm roscada M16 para realizar sistemas de puesta a tierra perforados, por ejemplo, en terrenos rocosos o en aplicaciones de tuberías.

3 Products

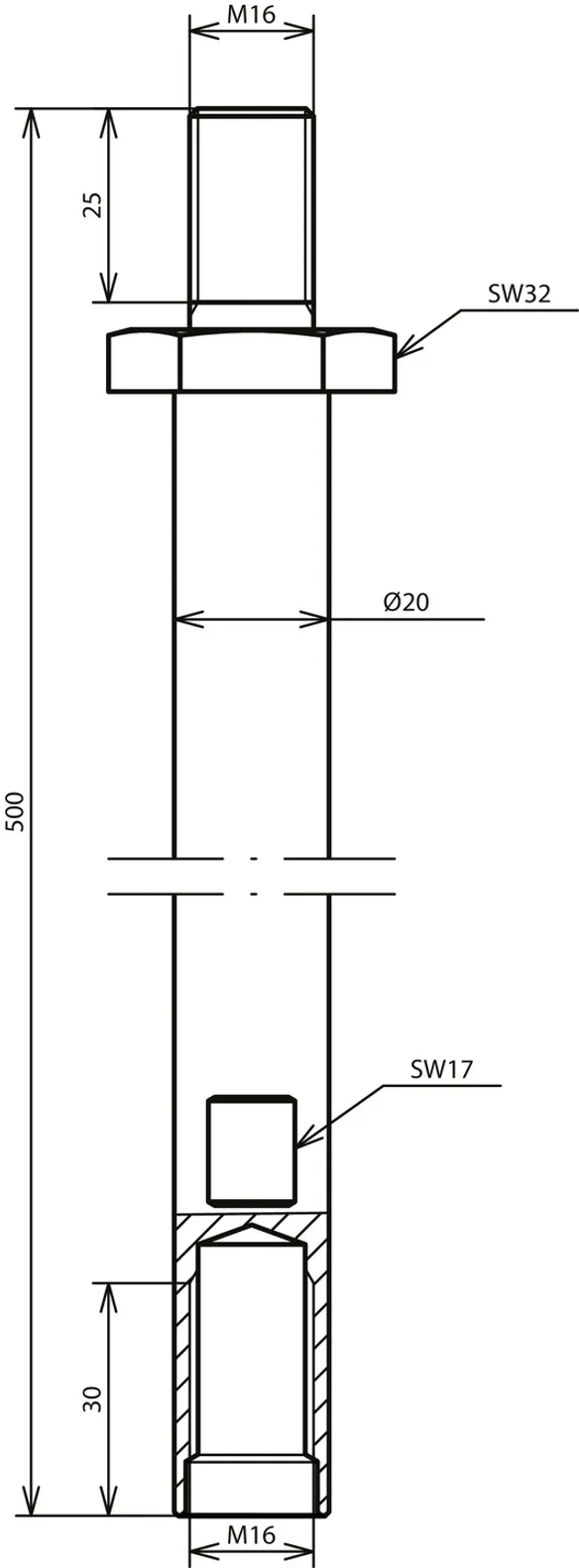

Part No. 621050 TE 20 500 M16 STTZN

GTIN 4013364498976, Customs tariff No. (EU): 85389099, Gross weight: 1.21 kg, PU: 1.00 unidad(es)

Images

Additional information

Pica de tierra atornillable de St/tZn con longitud de varilla de 500 mm Ø20 mm
Pica de tierra para realizar sistemas de
puesta a tierra perforados, por ejemplo, en terrenos
rocosos o en aplicaciones de tuberías
Toma de tierra con rosca interior y exterior M16
según los requisitos de la norma
DIN EN 62561-2
Con equipo de suspensión
sobre la perforación
Material: St/tZn
Longitud de la varilla: 500 mm
Diámetro de la toma de tierra: 20 mm
Rosca: M16
Capacidad de derivar corrientes de rayo (10/350 µs): 100 kA
Corriente de cortocircuito (CA 50 Hz / CC): 7,4 kA
Referencia normativa: DIN EN 62561-2

Producto DEHN
Tipo: TE 20 500 M16 STTZN
art. no.: 621050
o equivalente

Certificates



Technical data

Material St/tZn
Longitud de la varilla (l1) 500 mm
Diámetro de la toma de tierra 20 mm
Rosca M16
Capacidad de derivar corrientes de rayo (10/350 µs) (Iimp ) 100 kA
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 7,4 kA
Referencia normativa DIN EN 62561-2

Product 621050 was added to Notepad.

Go to Notepad

Product 621050 was added to the cart.

Go to Web-Shop

Part No. 621150 TE 20 1500 M16 STTZN

GTIN 4013364499065, Customs tariff No. (EU): 85389099, Gross weight: 3.66 kg, PU: 6.00 unidad(es)

Images

Additional information

Pica de tierra atornillable de St/tZn con longitud de varilla de 1500 mm Ø20 mm
Pica de tierra para realizar sistemas de
puesta a tierra perforados, por ejemplo, en terrenos
rocosos o en aplicaciones de tuberías
Toma de tierra con rosca interior y exterior M16
según los requisitos de la norma
DIN EN 62561-2
Con equipo de suspensión
sobre la perforación
Material: St/tZn
Longitud de la varilla: 1500 mm
Diámetro de la toma de tierra: 20 mm
Rosca: M16
Capacidad de derivar corrientes de rayo (10/350 µs): 100 kA
Corriente de cortocircuito (CA 50 Hz / CC): 7,4 kA
Referencia normativa: DIN EN 62561-2

Producto DEHN
Tipo: TE 20 1500 M16 STTZN
art. no.: 621150
o equivalente

Certificates



Technical data

Material St/tZn
Longitud de la varilla (l1) 1500 mm
Diámetro de la toma de tierra 20 mm
Rosca M16
Capacidad de derivar corrientes de rayo (10/350 µs) (Iimp ) 100 kA
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 7,4 kA
Referencia normativa DIN EN 62561-2

Product 621150 was added to Notepad.

Go to Notepad

Product 621150 was added to the cart.

Go to Web-Shop

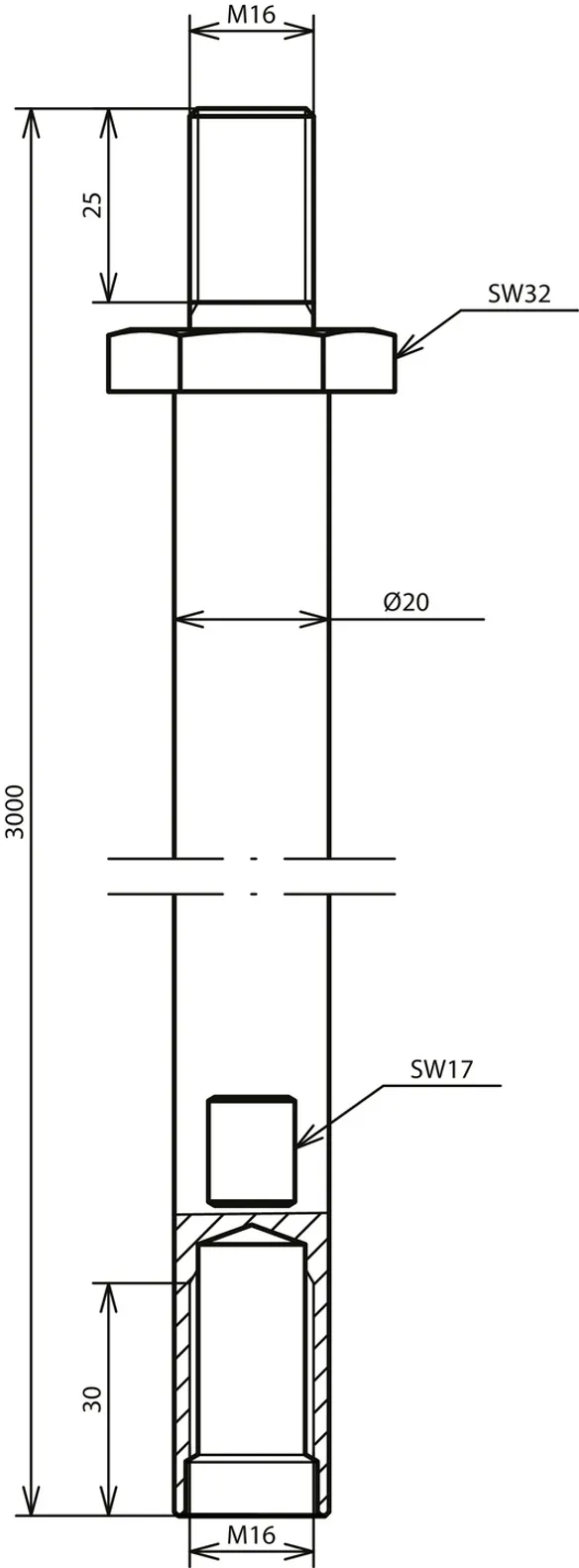

Part No. 621300 TE 20 3000 M16 STTZN

GTIN 4013364499089, Customs tariff No. (EU): 85389099, Gross weight: 7.66 kg, PU: 3.00 unidad(es)

Images

Additional information

Pica de tierra atornillable de St/tZn con longitud de varilla de 3000 mm Ø20 mm
Pica de tierra para realizar sistemas de
puesta a tierra perforados, por ejemplo, en terrenos
rocosos o en aplicaciones de tuberías
Toma de tierra con rosca interior y exterior M16
según los requisitos de la norma
DIN EN 62561-2
Con equipo de suspensión
sobre la perforación
Material: St/tZn
Longitud de la varilla: 3000 mm
Diámetro de la toma de tierra: 20 mm
Rosca: M16
Capacidad de derivar corrientes de rayo (10/350 µs): 100 kA
Corriente de cortocircuito (CA 50 Hz / CC): 7,4 kA
Referencia normativa: DIN EN 62561-2

Producto DEHN
Tipo: TE 20 3000 M16 STTZN
art. no.: 621300
o equivalente

Certificates



Technical data

Material St/tZn
Longitud de la varilla (l1) 3000 mm
Diámetro de la toma de tierra 20 mm
Rosca M16
Capacidad de derivar corrientes de rayo (10/350 µs) (Iimp ) 100 kA
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 7,4 kA
Referencia normativa DIN EN 62561-2

Product 621300 was added to Notepad.

Go to Notepad

Product 621300 was added to the cart.

Go to Web-Shop

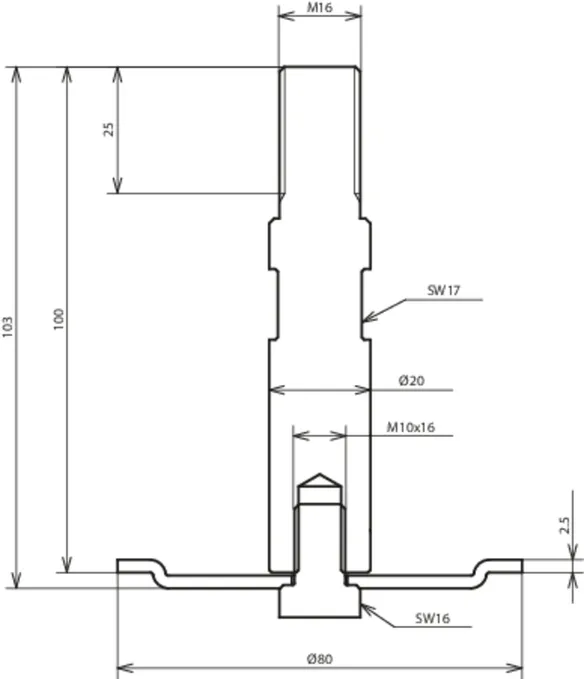

Pieza de base

Pieza de base con placa de montaje de St/tZn Ø20 mm M16 para conexión a la parte baja de la pica de tierra atornillable para evitar su hundimiento en el terreno por su peso propio.

1 Product

Part No. 621091 FS TE 20 100 M16 FP80 STTZN

GTIN 4013364498945, Customs tariff No. (EU): 85389099, Gross weight: 343.29 g, PU: 1.00 unidad(es)

Images

Additional information

Pieza de base con placa de montaje de St/tZn para pica de tierra atornillable de Ø20 mm
Pieza de base con placa de montaje
Pica de tierra atornillable St/tZn
Ø20 mm con longitud de varilla de 100 mm
para conexión a la parte baja
de la pica de tierra atornillable para
evitar su hundimiento en el terreno
por su peso propio.
Material: St/tZn
Longitud de la varilla: 100 mm
Diámetro de la toma de tierra: 20 mm
Diámetro de la placa Ø: 80 mm
Rosca: M16

Producto DEHN
Tipo: FS TE 20 100 M16 FP80 STTZN
art. no.: 621091
o equivalente



Technical data

Material St/tZn
Longitud de la varilla (l1) 100 mm
Diámetro de la toma de tierra 20 mm
Diámetro de la placa Ø 80 mm
Rosca M16

Product 621091 was added to Notepad.

Go to Notepad

Product 621091 was added to the cart.

Go to Web-Shop

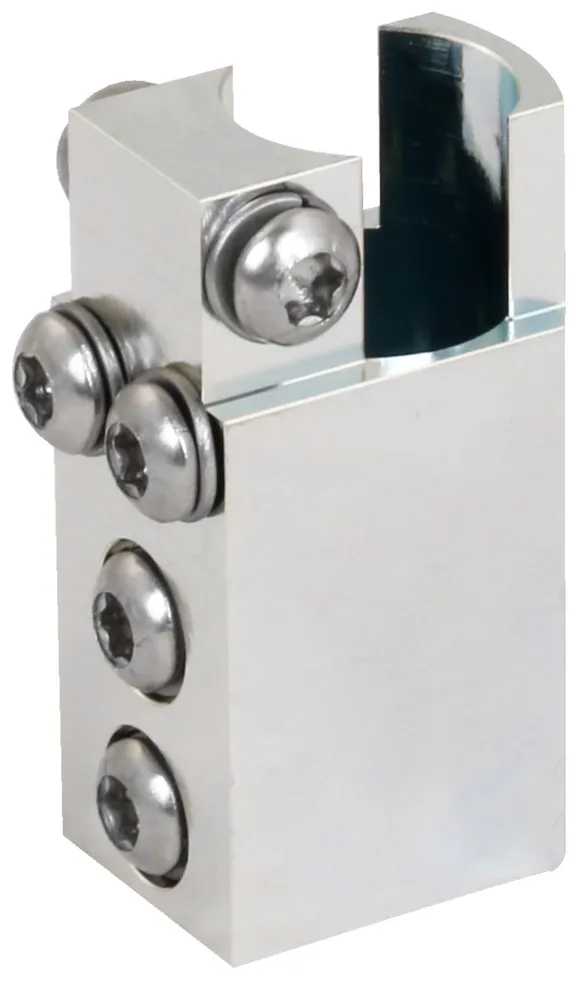

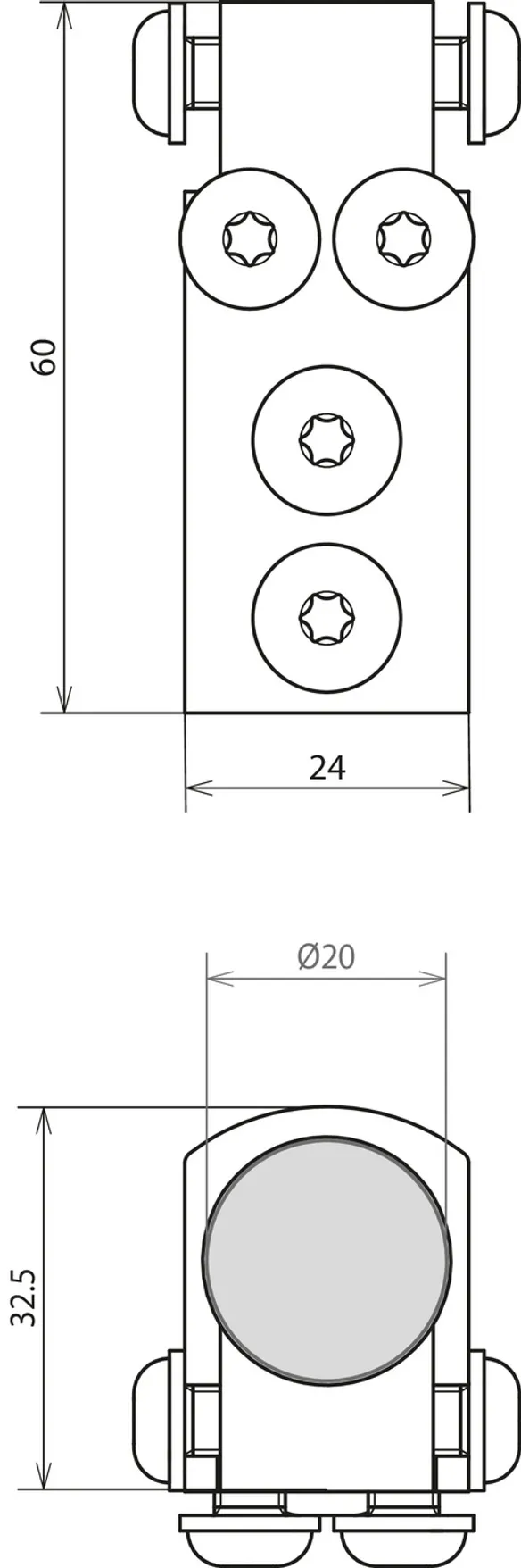

Borne de conexión

Borne de conexión de St/galZn para pica de tierra Ø20 mm con 4 posibilidades de contacto para terminales de cable mediante tornillos M6.

1 Product

Part No. 621094 AK TE 20 STGALZN

GTIN 4013364500082, Customs tariff No. (EU): 85369010, Gross weight: 186.22 g, PU: 1.00 unidad(es)

Images

Additional information

Borne de conexión de St/galZn para pica de tierra atornillable Ø20 mm
Borne de conexión con
4 posibilidades de contacto
para terminales de cable
mediante tornillos M6
Material de la borna: St/gal Zn
Diámetro de la toma de tierra: 20 mm
Tornillos: 6 de M6 x 10 mm TX30 (4 de 2,5 mm2 - máx. 16 mm2) [2 tomas de tierra / 4 conexiones]
Material de tornillos / arandela abierta: INOX
Máx. carga de corriente permanente Tmáx=100 °C (VDE 0101-2): 125 A

Producto DEHN
Tipo: AK TE 20 STGALZN
art. no.: 621094
o equivalente



Technical data

Material de la borna St/gal Zn
Diámetro de la toma de tierra 20 mm
Tornillos 6 de M6 x 10 mm lTX30 (4 de 2,5 mm2 - máx. 16 mm2) [2 tomas de tierra / 4 conexiones]
Material de tornillos / arandela abierta INOX
Máx. carga de corriente permanente Tmáx=100 °C (VDE 0101-2) 125 A

Product 621094 was added to Notepad.

Go to Notepad

Product 621094 was added to the cart.

Go to Web-Shop

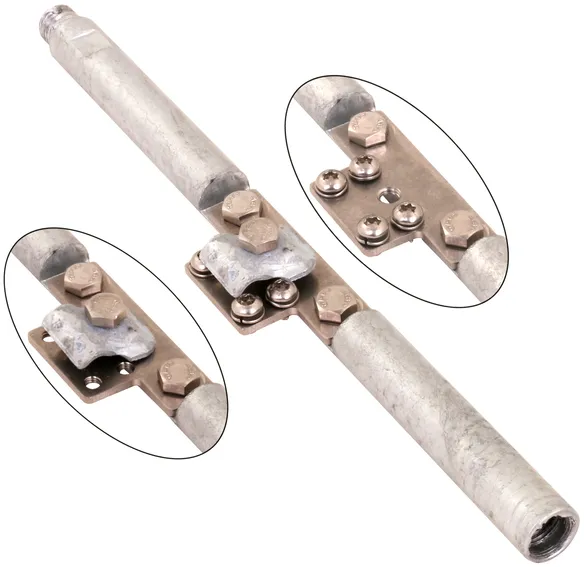

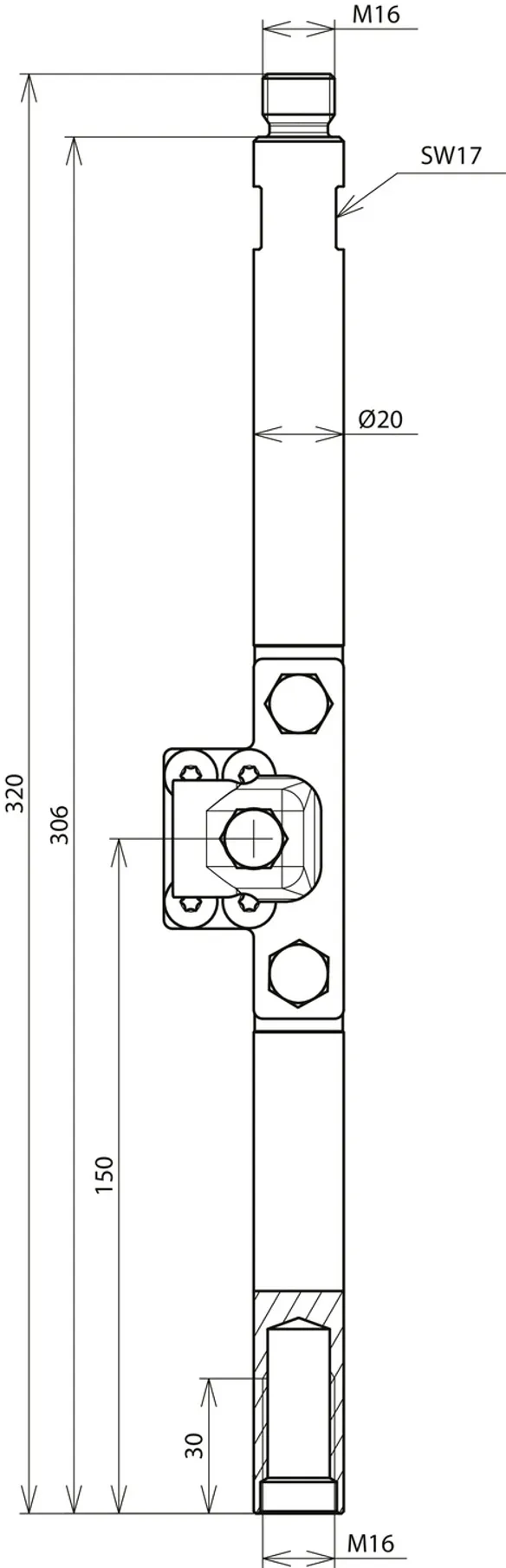

Pieza de conexión

Pieza de conexión de pica de tierra atornillable de St/tZn Ø20 mm con longitud de varilla de 320 mm para realizar las posibilidades de conexión certificadas, atornillable a la pica de tierra.

1 Product

Part No. 621092 AS TE 20 320 M16 STTZN

GTIN 4013364501140, Customs tariff No. (EU): 85389099, Gross weight: 935.00 g, PU: 1.00 unidad(es)

Images

Additional information

Pieza de conexión de St/tZn para pica de tierra atornillable de Ø20 mm
Pieza de conexión de pica de tierra
Atornillable, de St/tZn Ø20 mm
Longitud de varilla de 320 mm
para realizar las posibilidades
de conexión certificadas,
atornillable a la pica de tierra
Material: St/tZn / INOX
Longitud de la varilla: 320 mm
Diámetro de la toma de tierra: 20 mm
Rosca: M16
Conexión: 4 de M6 x 10 mm TX30 (4 de 2,5 mm2 - máx. 16 mm2) o 1 de M8 x 20 mm SW13 (Ø6-10 mm)
Capacidad de derivar corrientes de rayo (10/350 µs): 100 kA
Corriente de cortocircuito (CA 50 Hz / CC): 5,3 kA (35 mm2, flexible)
Máx. carga de corriente permanente Tmáx=100 °C (VDE 0101-2): 125 A
Referencia normativa: DIN EN 62561-1

Producto DEHN
Tipo: AS TE 20 320 M16 STTZN
art. no.: 621092
o equivalente

Certificates



Technical data

Material St/tZn / INOX
Longitud de la varilla (l1) 320 mm
Diámetro de la toma de tierra 20 mm
Rosca M16
Conexión 4 de M6 x 10 mm lTX30 (4 de 2,5 mm2 - máx. 16 mm2) o 1 de M8 x 20 mm iSW13 (Ø6-10 mm)
Capacidad de derivar corrientes de rayo (10/350 µs) (Iimp ) 100 kA
Corriente de cortocircuito (CA 50 Hz / CC) (0,2 s; ≤ 300 °C) 5,3 kA (35 mm2, flexible)
Máx. carga de corriente permanente Tmáx=100 °C (VDE 0101-2) 125 A
Referencia normativa DIN EN 62561-1

Product 621092 was added to Notepad.

Go to Notepad

Product 621092 was added to the cart.

Go to Web-Shop

Accesorios

4 Products

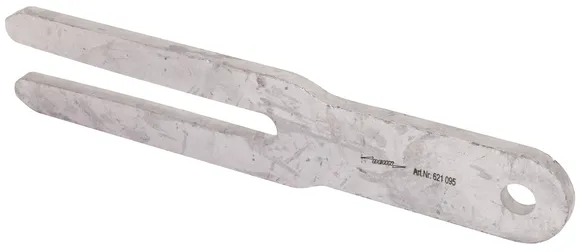

Part No. 621095 HG TE 20 STTZN

GTIN 4013364499959, Customs tariff No. (EU): 85389099, Gross weight: 2.35 kg, PU: 1.00 unidad(es)

Images

Additional information

Horquilla de pica de tierra de St/tZn
Horquilla de pica de tierra para la
suspensión segura de la pica de tierra
atornillable sobre la
perforación
Material: St/tZn
Dimensiones: 400 x 78 x 12 mm
Nota de aplicación: para pica de tierra atornillable de Ø20 mm
Carga estática máxima por la toma de tierra: 99 m (aprox. 250 kg)

Producto DEHN
Tipo: HG TE 20 STTZN
art. no.: 621095
o equivalente



Technical data

Material St/tZn
Dimensiones (la. x an. x prof.) 400 x 78 x 12 mm
Nota de aplicación para pica de tierra atornillable de Ø20 mm
Carga estática máxima por la toma de tierra 99 m (aprox. 250 kg)

Product 621095 was added to Notepad.

Go to Notepad

Product 621095 was added to the cart.

Go to Web-Shop

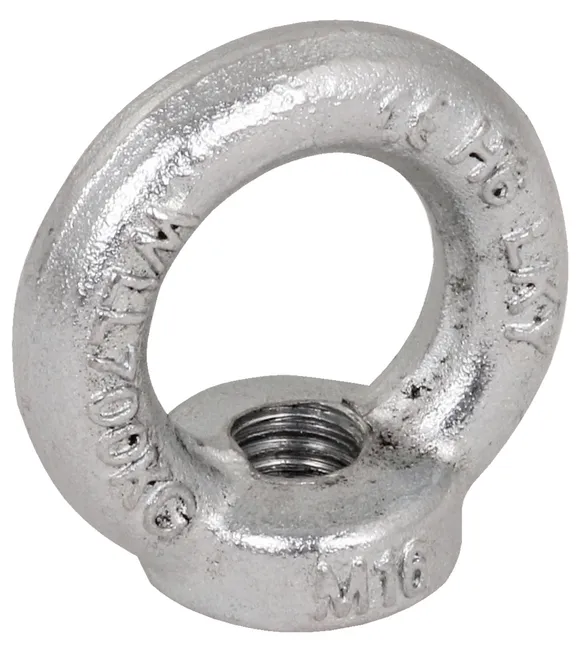

Part No. 621097 RM M16 STTZN

GTIN 4013364502741, Customs tariff No. (EU): 73181699, Gross weight: 236.21 g, PU: 1.00 unidad(es)

Images

Additional information

Tuerca de anillo M16 St/tZn
Material: St/tZn (C15E)
Diámetro exterior: 63 mm
Diámetro interior: 35 mm
Altura: 62 mm
Rosca interior: M16
Capacidad de carga axial: 700 kg
Referencia normativa: DIN 582

Producto DEHN
Tipo: RM M16 STTZN
art. no.: 621097
o equivalente



Technical data

Material St/tZn (C15E)
Diámetro exterior 63 mm
Diámetro interior 35 mm
Altura 62 mm
Rosca interior M16
Capacidad de carga axial (F máx.) 700 kg
Referencia normativa DIN 582

Product 621097 was added to Notepad.

Go to Notepad

Product 621097 was added to the cart.

Go to Web-Shop

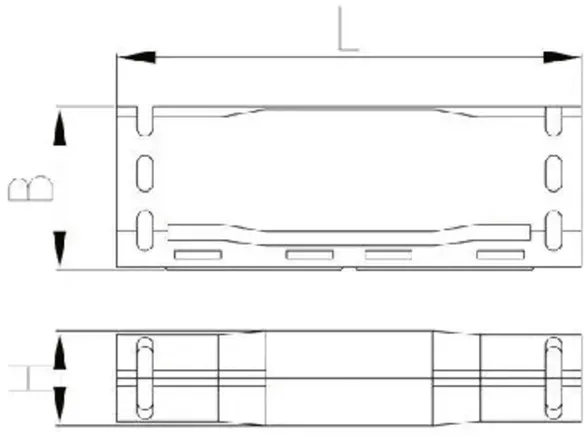

Part No. 621093 VM EASY 5 TE M16

GTIN 4013364502383, Customs tariff No. (EU): 85369010, Gross weight: 612.17 g, PU: 1.00 unidad(es)

Images

Additional information

Manguito de conexión de gel
para pica de tierra atornillable,
para la protección duradera de los cables
de conexión contra la
penetración de agua
o humedad
Aplicación: Espacio interior
(Tendido en edificios
y en bandejas de cables) /
aire libre / tierra /
agua (según norma de verificación)
Niveles de tensión: U0/U (Um) 0,6/1 (1,2) kV
Dimensiones exteriores: 240 x 75 x 44 mm
Dimensiones interiores: aprox. 130 x 45 x 34 mm
Diámetro del cable: 19-28 mm
Clase de protección: IP 68
Temperatura de instalación: -20 a 90 °C
Referencia normativa: Homologado según EN 50393

Producto DEHN
Tipo: VM EASY 5 TE M16
art. no.: 621093
o equivalente

Certificates



Technical data

Propiedades La zona del conector está completamente sellada con gel. Accesible de nuevo e inmediatamente listo para el uso. Carcasa moldeada de plástico retardante de la llama, resistente a los rayos UV y a los impactos. Montaje rápido, sencillo y seguro.
Aplicación Tierra / agua (según norma de verificación) / interior (tendido en edificios y en bandejas de cables) / aire libre
Niveles de tensión U0/U (Um) 0,6/1 (1,2) kV
Dimensiones exteriores (la. x an. x al.) 240 x 75 x 44 mm
Dimensiones interiores (la. x an. x al.) aprox. 130 x 45 x 34 mm
Diámetro del cable 19-28 mm
Clase de protección IP 68
Temperatura de instalación -20 a 90 °C
Referencia normativa Homologado según EN 50393

Product 621093 was added to Notepad.

Go to Notepad

Product 621093 was added to the cart.

Go to Web-Shop

Part No. 621096 WSS KL D40 L140

GTIN 4013364502734, Customs tariff No. (EU): 39173200, Gross weight: 20.00 g, PU: 1.00 unidad(es)

Images

Additional information

Manguera termorretráctil
Con recubrimiento adhesivo
Material: Poliolefina reticulada de pared fina con recubrimiento adhesivo
Longitud: 140 mm
Diámetro interior: 40 mm
Color: negro
Índice de contracción: 3:1 (40/13)
Temperatura de uso continuo (revestimiento exterior): -55 °C ... +110 °C °C
Temperatura de contracción: 95 °C

Producto DEHN
Tipo: WSS KL D40 L140
art. no.: 621096
o equivalente



Technical data

Material Poliolefina reticulada de pared fina con recubrimiento adhesivo
Longitud (l) 140 mm
Diámetro interior (d) 40 mm
Color negro
Índice de contracción 3:1 (40/13)
Temperatura de uso continuo (revestimiento exterior) -55 °C ... +110 °C °C
Temperatura de contracción 95 °C

Product 621096 was added to Notepad.

Go to Notepad

Product 621096 was added to the cart.

Go to Web-Shop
back to top
