Tubos autosoportados para cable HVI light plus

Tubo autosoportado discreto con elemento de resorte PA con compensación de potencial integrado con las aplicaciones
– Montaje en pared
– Tendido interior y exterior en instalaciones con soporte de n patas (con / sin salida lateral)
– Montaje en cubierta metálica y soporte de conductor para vigas

Sin salida lateral

Tubo autosoportado con terminal interno / elemento de resorte PA con compensación de potencial sin salida lateral. Punta captadora INOX, Ø10 mm, longitud de 500 / 1000 mm.

4 Products

Part No. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494473, Customs tariff No. (EU): 85389099, Gross weight: 2.53 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

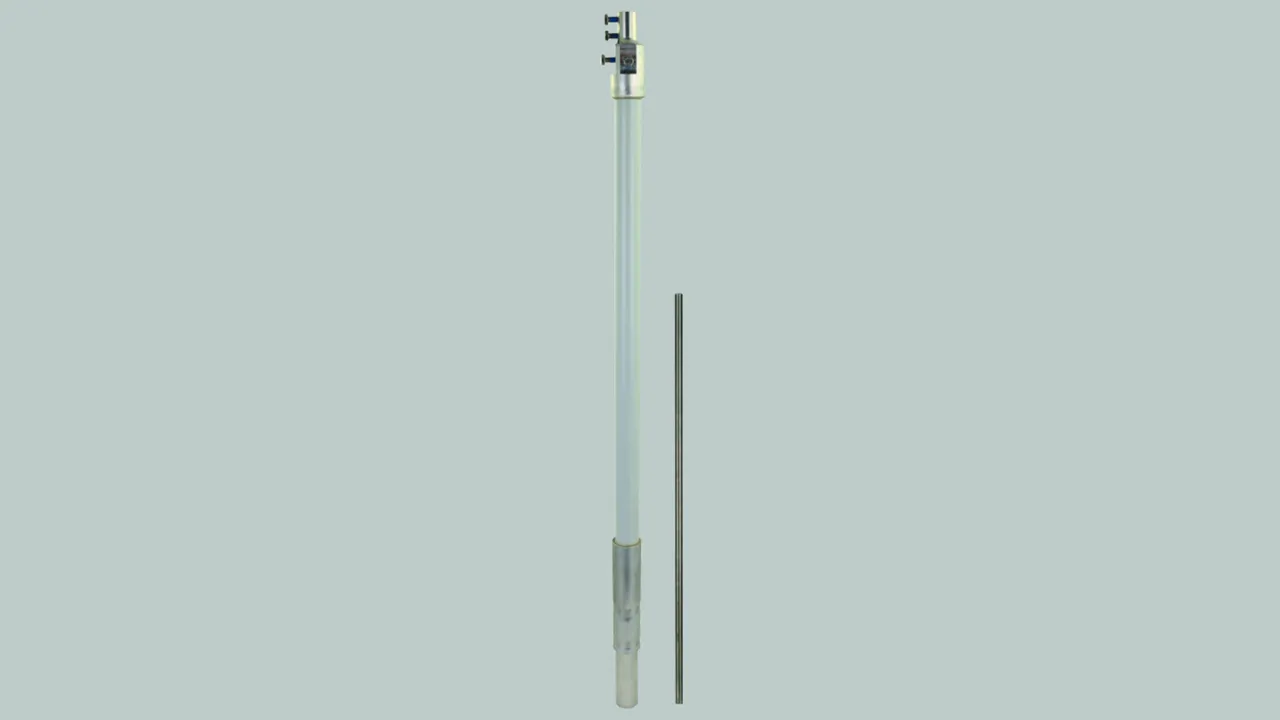

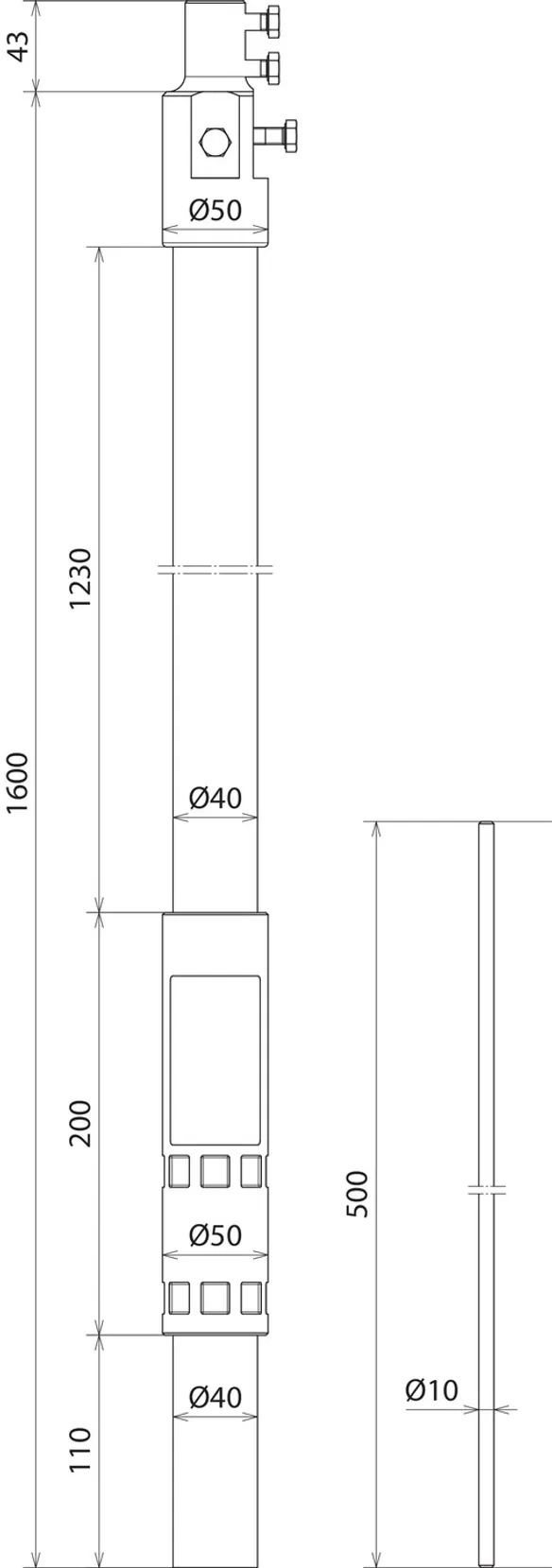

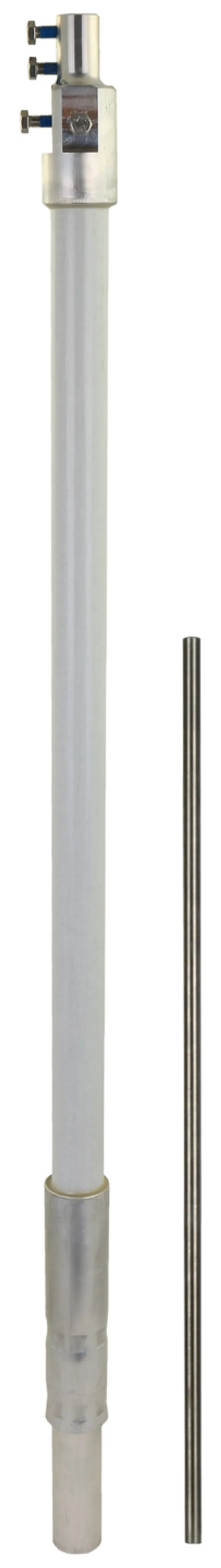

Tubo autosoportado para cable HVI light plus con punta captadora, longitud 2100 mm, PRFV/AI
Tubos autosoportados de PRFV/Al con terminal interno
y elemento de resorte PA con compensación de potencial para el cable HVI light plus
para cumplir la distancia de separación respecto de
componentes conductores según DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados según el Eurocódigo 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con punta captadora INOX Ø10 mm longitud 500 mm
Material del tubo autosoportado: PRFV / Al
Longitud del tubo autosoportado: 1600 mm
Longitud de transporte: 1600 mm
Diámetro Ø exterior: 40 mm
Longitud de la distancia de aislamiento: 1230 mm
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D40 1600 FSP500 HVI LI PL GFK AL V2A
art. no.: 105672
o equivalente

Certificates

Technical data

Longitud de la punta captadora	500 mm
Material del tubo autosoportado	PRFV / Al
Longitud del tubo autosoportado	1600 mm
Longitud de transporte	1600 mm
Diámetro Ø exterior	40 mm
Longitud de la distancia de aislamiento	1230 mm
Referencia normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	INOX
Longitud de la punta captadora	500 mm
Material del tubo autosoportado	PRFV / Al
Longitud del tubo autosoportado	1600 mm
Longitud de transporte	1600 mm
Diámetro Ø exterior	40 mm
Longitud de la distancia de aislamiento	1230 mm
Espesor de pared	4 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C a +100 °C
Diseño	Estabilizada a rayos ultravioleta
Casquillo	50 x 5 mm
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Referencia normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105672 was added to Notepad.

Go to Notepad

Product 105672 was added to the cart.

Go to Web-Shop

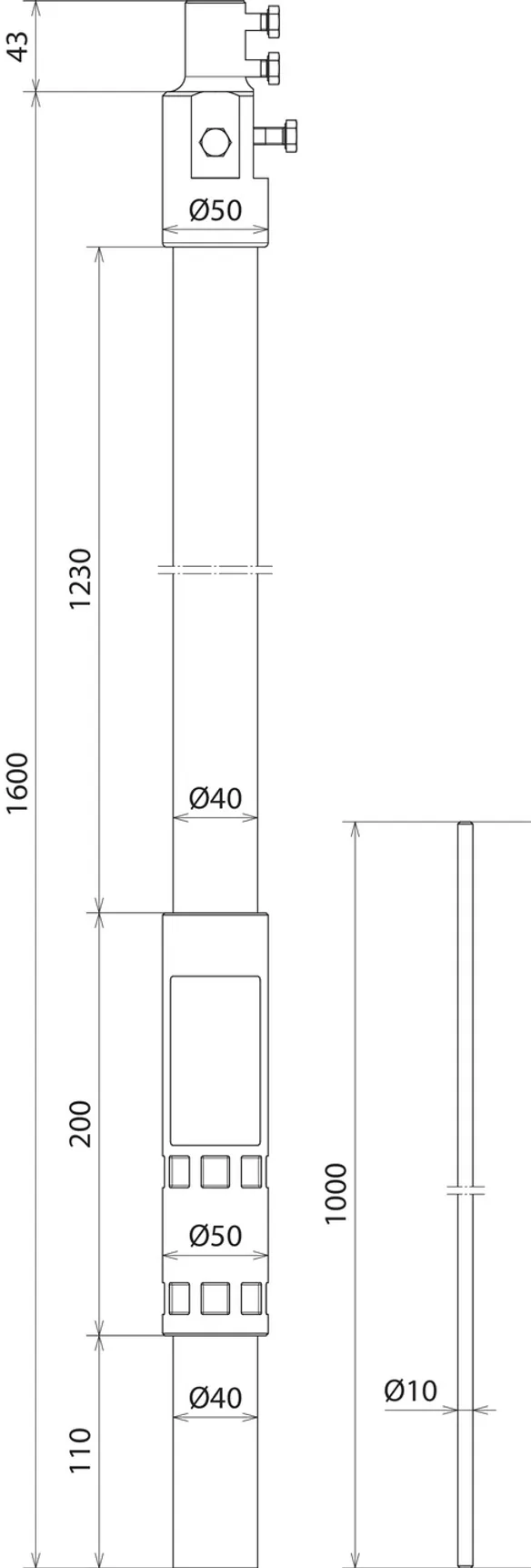

Part No. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494497, Customs tariff No. (EU): 85389099, Gross weight: 2.80 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Tubo autosoportado para cable HVI light plus con punta captadora, longitud 2600 mm, PRFV/AI
Tubos autosoportados de PRFV/Al con terminal interno
y elemento de resorte PA con compensación de potencial para el cable HVI light plus
para cumplir la distancia de separación respecto de
componentes conductores según DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados según el Eurocódigo 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con punta captadora INOX Ø10 mm longitud 1000 mm
Material del tubo autosoportado: PRFV / Al
Longitud del tubo autosoportado: 1600 mm
Longitud de transporte: 1600 mm
Diámetro Ø exterior: 40 mm
Longitud de la distancia de aislamiento: 1230 mm
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D40 1600 FSP1000 HVI LI PL GFK AL V2A
art. no.: 105673
o equivalente

Certificates

Technical data

Longitud de la punta captadora	1000 mm
Material del tubo autosoportado	PRFV / Al
Longitud del tubo autosoportado	1600 mm
Longitud de transporte	1600 mm
Diámetro Ø exterior	40 mm
Longitud de la distancia de aislamiento	1230 mm
Referencia normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo autosoportado	PRFV / Al
Longitud del tubo autosoportado	1600 mm
Longitud de transporte	1600 mm
Diámetro Ø exterior	40 mm
Longitud de la distancia de aislamiento	1230 mm
Espesor de pared	4 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C a +100 °C
Diseño	Estabilizada a rayos ultravioleta
Casquillo	50 x 5 mm
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Referencia normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105673 was added to Notepad.

Go to Notepad

Product 105673 was added to the cart.

Go to Web-Shop

Part No. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494503, Customs tariff No. (EU): 85389099, Gross weight: 3.53 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

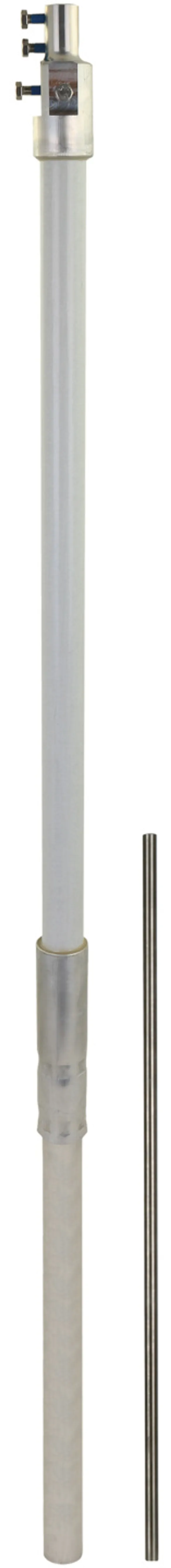

Tubo autosoportado para cable HVI light plus con punta captadora, longitud 2900 mm, PRFV/AI
Tubos autosoportados de PRFV/Al con terminal interno
y elemento de resorte PA con compensación de potencial para el cable HVI light plus
para cumplir la distancia de separación respecto de
componentes conductores según DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados según el Eurocódigo 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con punta captadora INOX Ø10 mm longitud 500 mm
Material del tubo autosoportado: PRFV / Al
Longitud del tubo autosoportado: 2400 mm
Longitud de transporte: 2400 mm
Diámetro Ø exterior: 40 mm
Longitud de la distancia de aislamiento: 1230 mm
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D40 2400 FSP500 HVI LI PL GFK AL V2A
art. no.: 105674
o equivalente

Certificates

Technical data

Longitud de la punta captadora	500 mm
Material del tubo autosoportado	PRFV / Al
Longitud del tubo autosoportado	2400 mm
Longitud de transporte	2400 mm
Diámetro Ø exterior	40 mm
Longitud de la distancia de aislamiento	1230 mm
Referencia normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	INOX
Longitud de la punta captadora	500 mm
Material del tubo autosoportado	PRFV / Al
Longitud del tubo autosoportado	2400 mm
Longitud de transporte	2400 mm
Diámetro Ø exterior	40 mm
Longitud de la distancia de aislamiento	1230 mm
Espesor de pared	4 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C a +100 °C
Diseño	Estabilizada a rayos ultravioleta
Casquillo	50 x 5 mm
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Referencia normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105674 was added to Notepad.

Go to Notepad

Product 105674 was added to the cart.

Go to Web-Shop

Part No. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494510, Customs tariff No. (EU): 85389099, Gross weight: 3.80 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

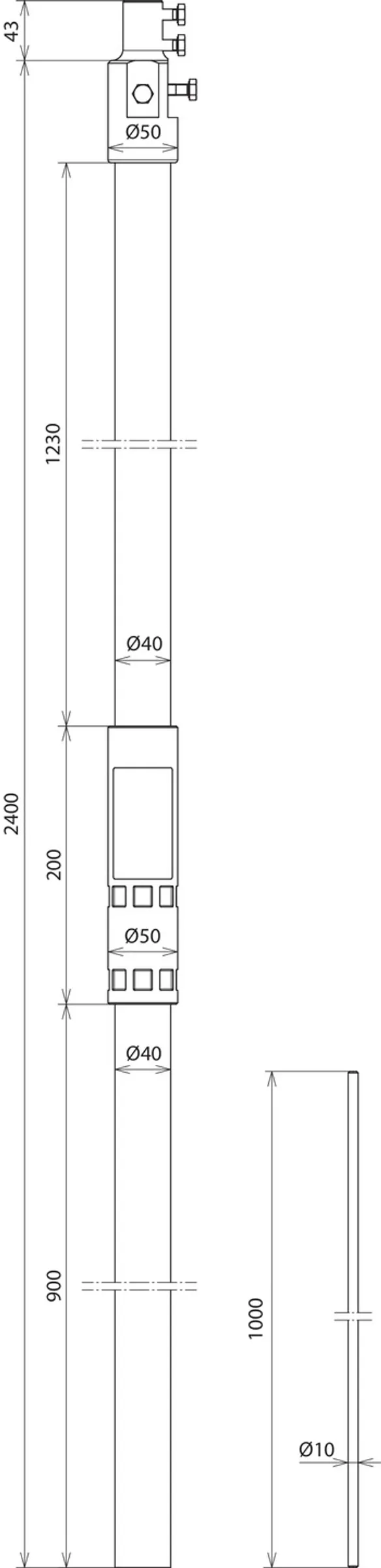

Tubo autosoportado para cable HVI light plus con punta captadora, longitud 3400 mm, PRFV/AI
Tubos autosoportados de PRFV/Al con terminal interno
y elemento de resorte PA con compensación de potencial para el cable HVI light plus
para cumplir la distancia de separación respecto de
componentes conductores según DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados según el Eurocódigo 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con punta captadora INOX Ø10 mm longitud 1000 mm
Material del tubo autosoportado: PRFV / Al
Longitud del tubo autosoportado: 2400 mm
Longitud de transporte: 2400 mm
Diámetro Ø exterior: 40 mm
Longitud de la distancia de aislamiento: 1230 mm
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D40 2400 FSP1000 HVI LI PL GFK AL V2A
art. no.: 105675
o equivalente

Certificates

Technical data

Longitud de la punta captadora	1000 mm
Material del tubo autosoportado	PRFV / Al
Longitud del tubo autosoportado	2400 mm
Longitud de transporte	2400 mm
Diámetro Ø exterior	40 mm
Longitud de la distancia de aislamiento	1230 mm
Referencia normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo autosoportado	PRFV / Al
Longitud del tubo autosoportado	2400 mm
Longitud de transporte	2400 mm
Diámetro Ø exterior	40 mm
Longitud de la distancia de aislamiento	1230 mm
Espesor de pared	4 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C a +100 °C
Diseño	Estabilizada a rayos ultravioleta
Casquillo	50 x 5 mm
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Referencia normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105675 was added to Notepad.

Go to Notepad

Product 105675 was added to the cart.

Go to Web-Shop

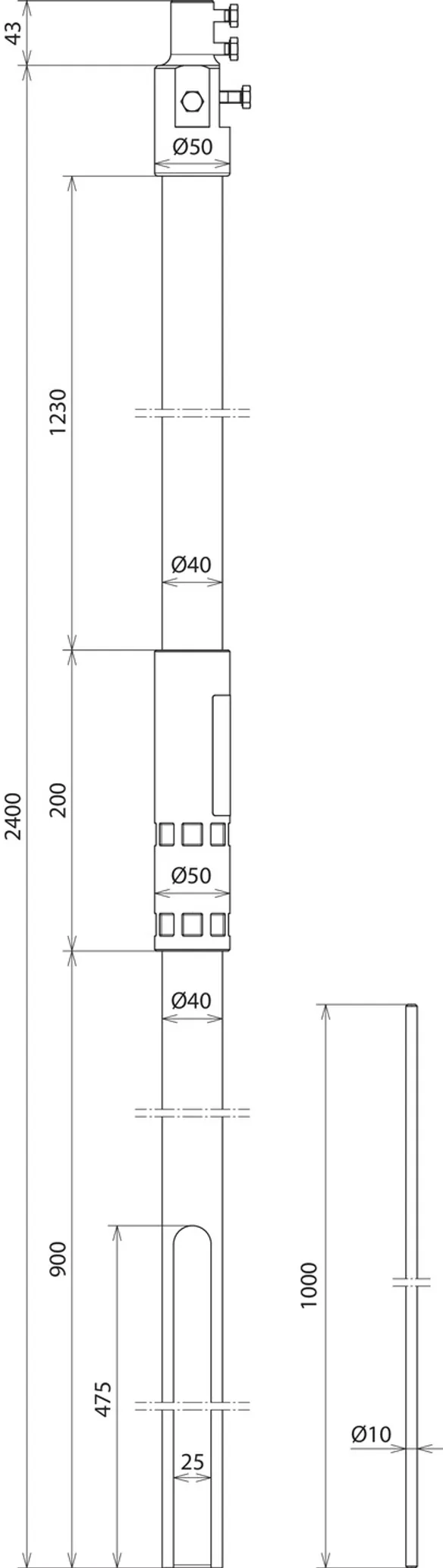

Con salida lateral

Tubo autosoportado con terminal interno / elemento de resorte PA con compensación de potencial con salida lateral | punta captadora INOX Ø10 mm, longitud 500 / 1000 mm.

2 Products

Part No. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

GTIN 4013364500044, Customs tariff No. (EU): 85389099, Gross weight: 3.35 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

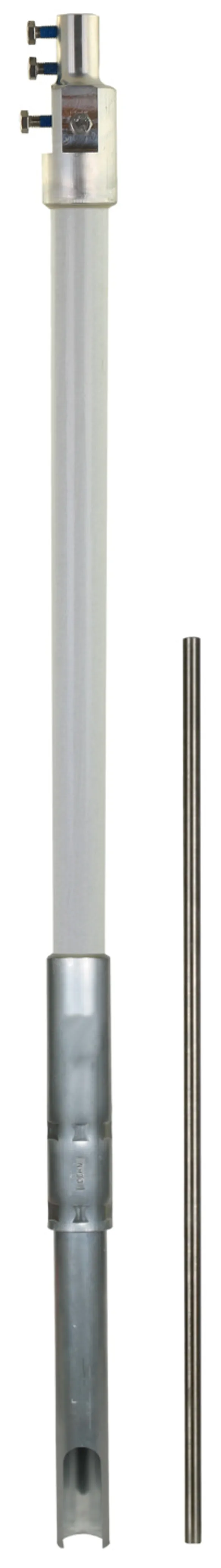

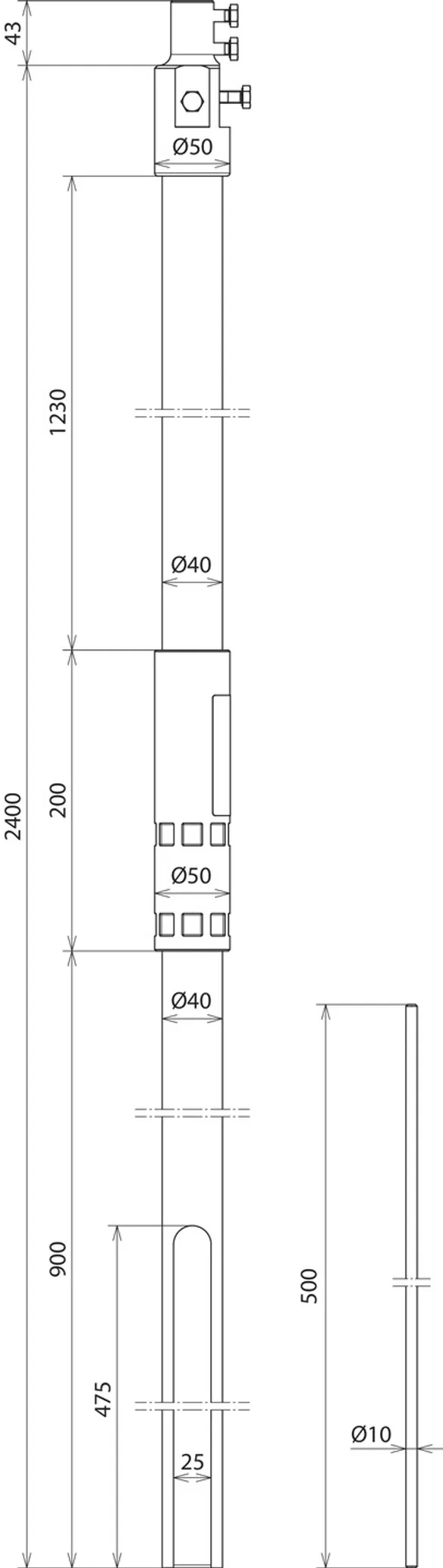

Tubo autosoportado para cable HVI light plus con punta captadora
y salida lateral, longitud 2900 mm, PRFV/AI
Tubos autosoportados de PRFV/Al con terminal interno
y elemento de resorte PA con compensación de potencial para el cable HVI light plus
para cumplir la distancia de separación respecto de
componentes conductores según DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados según el Eurocódigo 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con punta captadora INOX Ø10 mm longitud 500 mm
Material del tubo autosoportado: PRFV / Al
Longitud del tubo autosoportado: 2400 mm
Longitud de transporte: 2400 mm
Diámetro Ø exterior: 40 mm
Longitud de la distancia de aislamiento: 1230 mm
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D40 2400 FSP500 SA HVI LI PL GFK AL
art. no.: 105677
o equivalente

Certificates

Technical data

Longitud de la punta captadora	500 mm
Material del tubo autosoportado	PRFV / Al
Longitud del tubo autosoportado	2400 mm
Longitud de transporte	2400 mm
Diámetro Ø exterior	40 mm
Longitud de la distancia de aislamiento	1230 mm
Referencia normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	INOX
Longitud de la punta captadora	500 mm
Material del tubo autosoportado	PRFV / Al
Longitud del tubo autosoportado	2400 mm
Longitud de transporte	2400 mm
Diámetro Ø exterior	40 mm
Longitud de la distancia de aislamiento	1230 mm
Espesor de pared	4 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C a +100 °C
Diseño	Estabilizada a rayos ultravioleta
Casquillo	50 x 5 mm
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Referencia normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105677 was added to Notepad.

Go to Notepad

Product 105677 was added to the cart.

Go to Web-Shop

Part No. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

GTIN 4013364500051, Customs tariff No. (EU): 85389099, Gross weight: 3.62 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Tubo autosoportado para cable HVI light plus con punta captadora
y salida lateral, longitud 3400 mm, PRFV/AI
Tubos autosoportados de PRFV/Al con terminal interno
y elemento de resorte PA con compensación de potencial para el cable HVI light plus
para cumplir la distancia de separación respecto de
componentes conductores según DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados según el Eurocódigo 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con punta captadora INOX Ø10 mm longitud 1000 mm
Material del tubo autosoportado: PRFV / Al
Longitud del tubo autosoportado: 2400 mm
Longitud de transporte: 2400 mm
Diámetro Ø exterior: 40 mm
Longitud de la distancia de aislamiento: 1230 mm
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D40 2400 FSP1000 SA HVI LI PL GFK AL
art. no.: 105678
o equivalente

Certificates

Technical data

Longitud de la punta captadora	1000 mm
Material del tubo autosoportado	PRFV / Al
Longitud del tubo autosoportado	2400 mm
Longitud de transporte	2400 mm
Diámetro Ø exterior	40 mm
Longitud de la distancia de aislamiento	1230 mm
Referencia normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo autosoportado	PRFV / Al
Longitud del tubo autosoportado	2400 mm
Longitud de transporte	2400 mm
Diámetro Ø exterior	40 mm
Longitud de la distancia de aislamiento	1230 mm
Espesor de pared	4 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C a +100 °C
Diseño	Estabilizada a rayos ultravioleta
Casquillo	50 x 5 mm
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Referencia normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105678 was added to Notepad.

Go to Notepad

Product 105678 was added to the cart.

Go to Web-Shop

Para cubierta metálica y soporte de conductor para vigas

Tubo autosoportado con terminal interno / elemento de resorte PA con compensación de potencial para tendido bajo la cubierta. Punta captadora INOX Ø10 mm, longitud 1000 mm.

1 Product

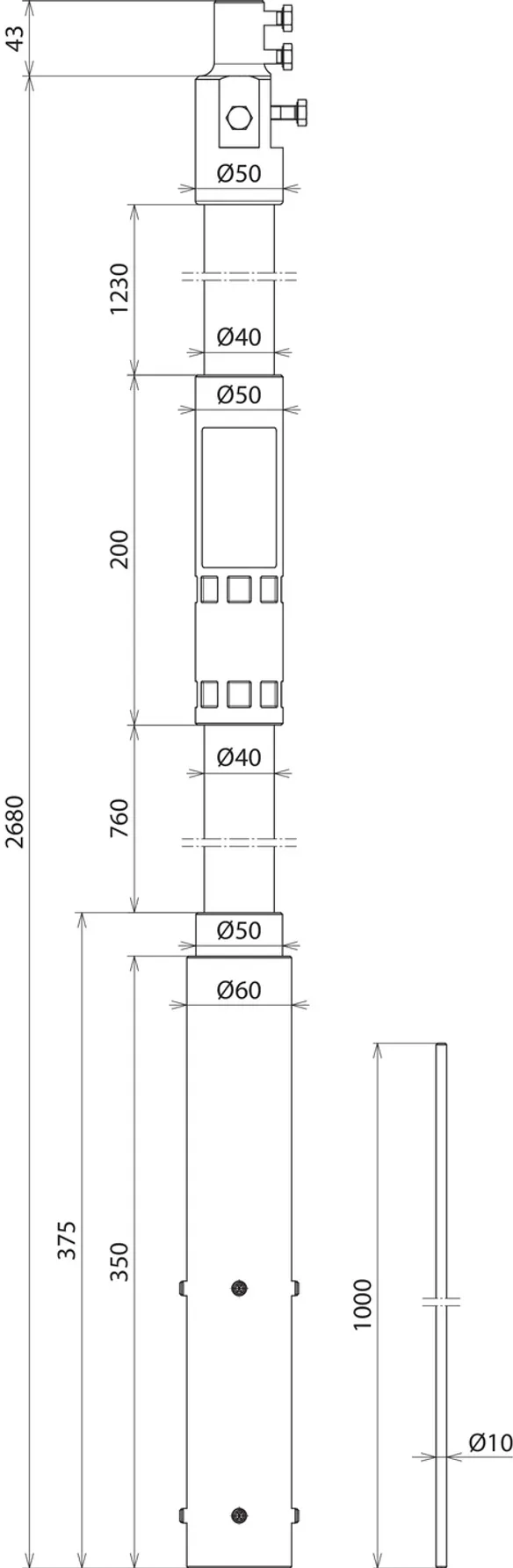

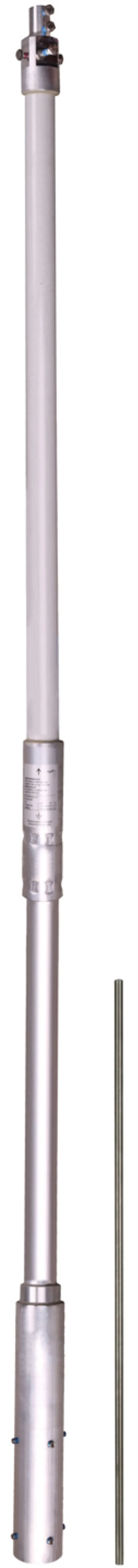

Part No. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

GTIN 4013364499775, Customs tariff No. (EU): 85389099, Gross weight: 4.83 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Tubo autosoportado para cable HVI light plus con punta captadora, longitud 3680 mm, PRFV/AI
Tubos autosoportados de PRFV/Al con terminal interno
y elemento de resorte PA con compensación de potencial para el cable HVI light plus
para cumplir la distancia de separación respecto de
componentes conductores según DIN EN 62305 (VDE 0185-305-3).
Los tubos autosoportados están dimensionados según el Eurocódigo 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con punta captadora INOX Ø10 mm longitud 1000 mm
Material del tubo autosoportado: PRFV / Al
Longitud del tubo autosoportado: 2680 mm
Longitud de transporte: 2680 mm
Diámetro Ø exterior: 40 mm
Longitud de la distancia de aislamiento: 1230 mm
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D40 2680 FSP1000 DSH GFK AL V2A
art. no.: 105688
o equivalente

Certificates

Technical data

Longitud de la punta captadora	1000 mm
Material del tubo autosoportado	PRFV / Al
Longitud del tubo autosoportado	2680 mm
Longitud de transporte	2680 mm
Diámetro Ø exterior	40 mm
Longitud de la distancia de aislamiento	1230 mm
Referencia normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material de la punta captadora	INOX
Longitud de la punta captadora	1000 mm
Material del tubo autosoportado	PRFV / Al
Longitud del tubo autosoportado	2680 mm
Longitud de transporte	2680 mm
Diámetro Ø exterior	40 mm
Longitud de la distancia de aislamiento	1230 mm
Espesor de pared	4 mm
Factor de material km	0,7
Margen de temperatura permanente	-50 °C a +100 °C
Diseño	Estabilizada a rayos ultravioleta
Casquillo	50 x 5 mm
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Referencia normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105688 was added to Notepad.

Go to Notepad

Product 105688 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Tubos autosoportados para cable HVI light plus

Sin salida lateral

Part No. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

Product 105672 was added to Notepad.

Product 105672 was added to the cart.

Part No. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

Product 105673 was added to Notepad.

Product 105673 was added to the cart.

Part No. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

Product 105674 was added to Notepad.

Product 105674 was added to the cart.

Part No. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

Product 105675 was added to Notepad.

Product 105675 was added to the cart.

Con salida lateral

Part No. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

Product 105677 was added to Notepad.

Product 105677 was added to the cart.

Part No. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

Product 105678 was added to Notepad.

Product 105678 was added to the cart.

Para cubierta metálica y soporte de conductor para vigas

Part No. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

Product 105688 was added to Notepad.

Product 105688 was added to the cart.

Tubos autosoportados para cable HVI light plus

Sin salida lateral

Part No. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

You are not authorized to download 105672_819672.stp

You are not authorized to download 105672_819672.igs

You are not authorized to download 105672_819672.jt

You are not authorized to download 105672_819672.dwg

You are not authorized to download 105672m_D.dxf

Product 105672 was added to Notepad.

Product 105672 was added to the cart.

Part No. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

You are not authorized to download 105673_819673.stp

You are not authorized to download 105673_819673.igs

You are not authorized to download 105673_819673.jt

You are not authorized to download 105673_819673.dwg

You are not authorized to download 105673m_D.dxf

Product 105673 was added to Notepad.

Product 105673 was added to the cart.

Part No. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

You are not authorized to download 105674_819674.stp

You are not authorized to download 105674_819674.igs

You are not authorized to download 105674_819674.jt

You are not authorized to download 105674_819674.dwg

You are not authorized to download 105674m_D.dxf

Product 105674 was added to Notepad.

Product 105674 was added to the cart.

Part No. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

You are not authorized to download 105675_819675.stp

You are not authorized to download 105675_819675.igs

You are not authorized to download 105675_819675.jt

You are not authorized to download 105675_819675.dwg

You are not authorized to download 105675m_D.dxf

Product 105675 was added to Notepad.

Product 105675 was added to the cart.

Con salida lateral

Part No. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

You are not authorized to download 105677.stp

You are not authorized to download 105677.igs

You are not authorized to download 105677.jt

You are not authorized to download 105677.dwg

You are not authorized to download 105677m_D.dxf

Product 105677 was added to Notepad.

Product 105677 was added to the cart.

Part No. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

You are not authorized to download 105678.stp

You are not authorized to download 105678.igs

You are not authorized to download 105678.jt

You are not authorized to download 105678.dwg

You are not authorized to download 105678m_D.dxf

Product 105678 was added to Notepad.

Product 105678 was added to the cart.

Para cubierta metálica y soporte de conductor para vigas

Part No. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

You are not authorized to download 105688_819688.stp

You are not authorized to download 105688_819688.igs

You are not authorized to download 105688_819688.jt

You are not authorized to download 105688_819688.dwg

You are not authorized to download 105688m_D.dxf

Product 105688 was added to Notepad.

Product 105688 was added to the cart.
