Soporte de conductores para cable HVI light plus en zonas Ex

El usuario de una instalación potencialmente explosiva está obligado a clasificar estas instalaciones o sus partes en las diferentes zonas potencialmente explosivas. En estas instalaciones, los rayos deben considerarse como una fuente de encendido potencial. En virtud de la directiva nacional sobre seguridad y salud en el trabajo, se requiere la elaboración de un documento de protección contra explosiones. El documento de protección contra explosiones describe las diferentes atmósferas potencialmente explosivas.

El cable HVI light plus es un producto apropiado para su utilización en zonas potencialmente explosivas de las zonas Ex 1 (gases, vapores, neblinas) y de las zonas Ex 21 (polvos). Las condiciones especiales de instalación garantizan que se evite una chispa eléctrica hacia los componentes metálicos adyacentes cuando la corriente de rayo pase a través del cable HVI light plus.

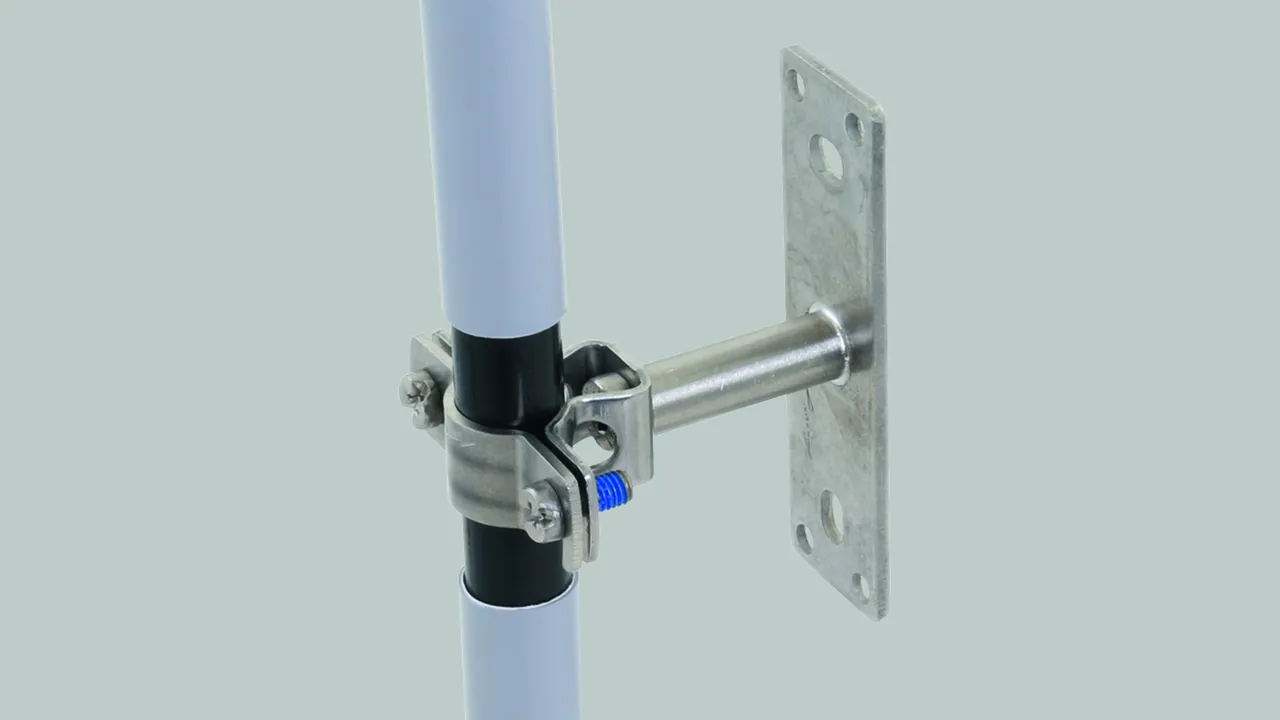

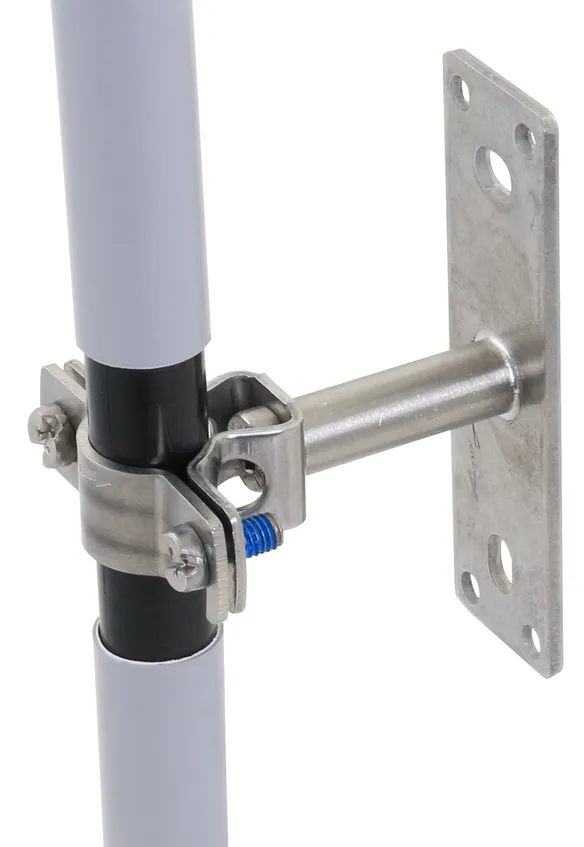

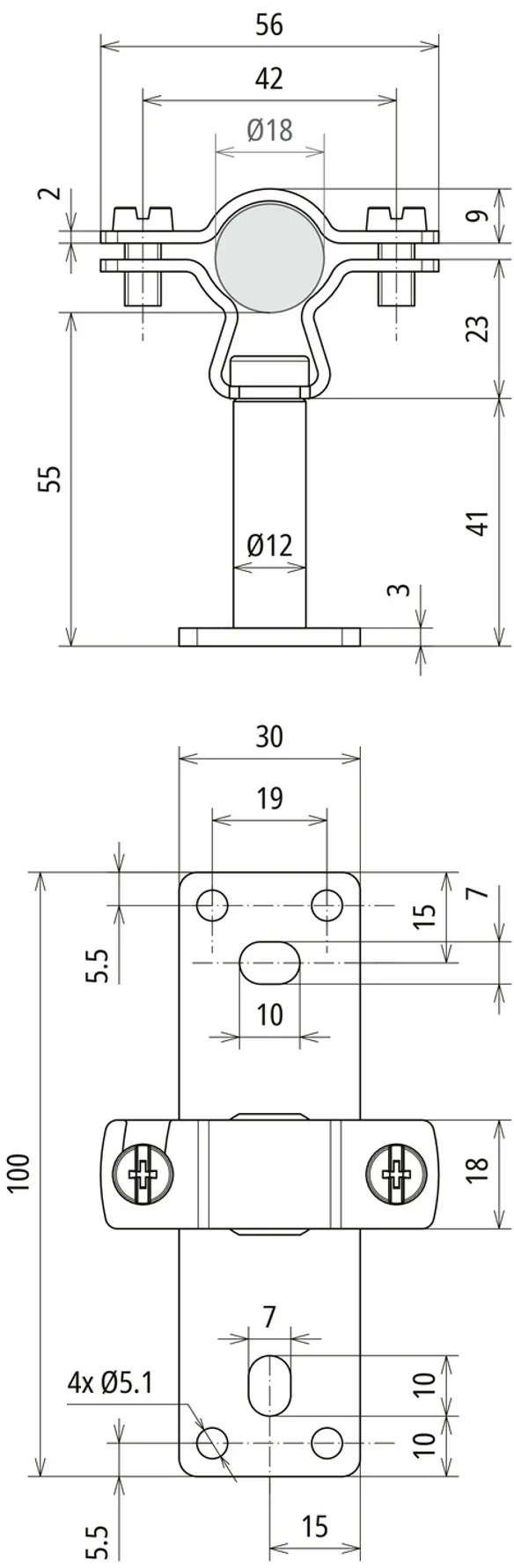

Soporte HVI light plus Ex W55

Para la fijación a elementos estructurales metálicos (por ejemplo, fachada) en las zonas Ex 1 y 21.

1 Product

Part No. 275460 LH ZS 18 EX W55 BP V2A

GTIN 4013364485921, Customs tariff No. (EU): 85389099, Gross weight: 150.90 g, PU: 10.00 unidad(es)

Images

Additional information

Soporte de conductores para cable HVI light plus en zonas Ex, INOX
Soporte de conductores para cable HVI light plus
en zonas Ex con distanciador
de 55 mm para la fijación a
elementos estructurales metálicos
(fachadas) en las zonas Ex 1 y 21.
Inserción del soporte de conductores Rd: 18 mm
Fijación: [4x] Ø5,1 / [2x] 7 x 10 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: LH ZS 18 EX W55 BP V2A
art. no.: 275460
o equivalente

Certificates



Technical data

Material INOX
Inserción del soporte de conductores Rd 18 mm
Distancia a la pared 55 mm
Fijación [4x] Ø5,1 / [2x] 7 x 10 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275460 was added to Notepad.

Go to Notepad

Product 275460 was added to the cart.

Go to Web-Shop

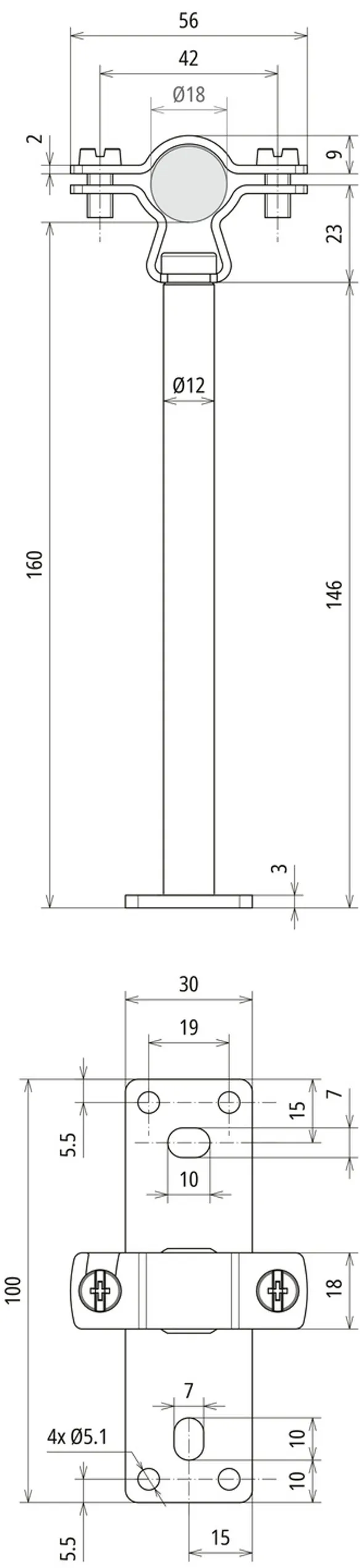

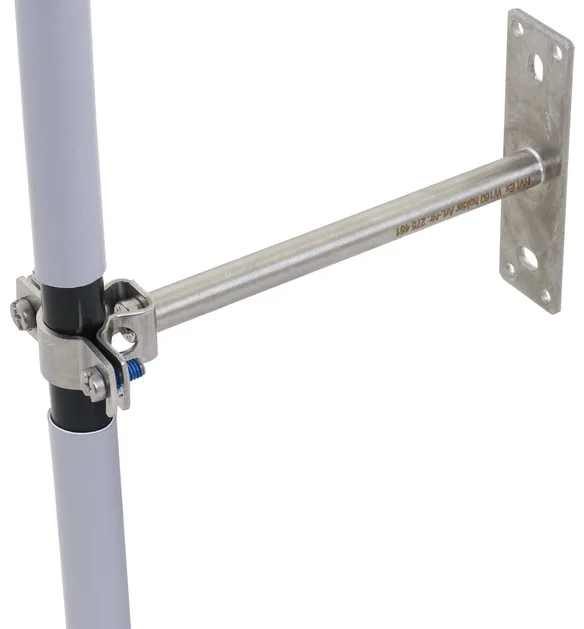

Soporte HVI light plus Ex W160

Para la fijación a elementos estructurales metálicos (por ejemplo, fachada) en las zonas Ex 1 y 21.

1 Product

Part No. 275461 LH ZS 18 EX W160 BP V2A

GTIN 4013364485938, Customs tariff No. (EU): 85389099, Gross weight: 222.00 g, PU: 10.00 unidad(es)

Images

Additional information

Soporte de conductores para cable HVI light plus en zonas Ex, INOX
Soporte de conductores para cable HVI light plus
en zonas Ex con distanciador
de 160 mm para la fijación a
elementos estructurales metálicos
(fachadas) en las zonas Ex 1 y 21.
Inserción del soporte de conductores Rd: 18 mm
Fijación: [4x] Ø5,1 / [2x] 7 x 10 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: LH ZS 18 EX W160 BP V2A
art. no.: 275461
o equivalente

Certificates



Technical data

Material INOX
Inserción del soporte de conductores Rd 18 mm
Distancia a la pared 160 mm
Fijación [4x] Ø5,1 / [2x] 7 x 10 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275461 was added to Notepad.

Go to Notepad

Product 275461 was added to the cart.

Go to Web-Shop

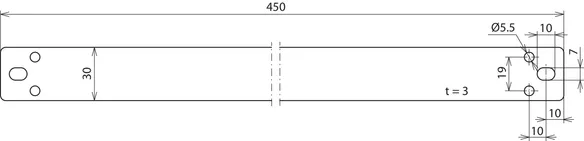

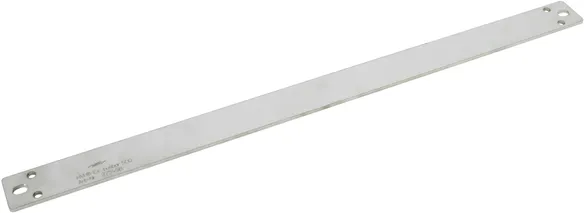

Barra de bus HVI light plus Ex 500

Para el tendido del cable HVI con soportes de conductores HVI light plus Ex W55 a estructuras aislantes, por ejemplo, piedra, madera.

1 Product

Part No. 275498 VS EX 500 V2A

GTIN 4013364146945, Customs tariff No. (EU): 85389099, Gross weight: 320.00 g, PU: 10.00 unidad(es)

Predecessor

Images

Additional information

Soporte de conductores para cable HVI en zonas Ex, barra colectora Ex 500 INOX
Estribo de conexión para el
tendido del cable HVI
con soporte de conductores HVI Ex
(ref. 275 460, 275 461)
en una estructura no conductora,
por ejemplo, piedra o madera
Material del estribo: INOX
Fijación: [4x] Ø5,5 / [2x] 7 x 10 mm
Dimensiones: 450 x 30 x 3 mm

Producto DEHN
Tipo: VS EX 500 V2A
art. no.: 275498
o equivalente

Certificates



Technical data

Material del estribo INOX
Fijación [4x] Ø5,5 / [2x] 7 x 10 mm
Dimensiones (l x a x p) 450 x 30 x 3 mm

Product 275498 was added to Notepad.

Go to Notepad

Product 275498 was added to the cart.

Go to Web-Shop

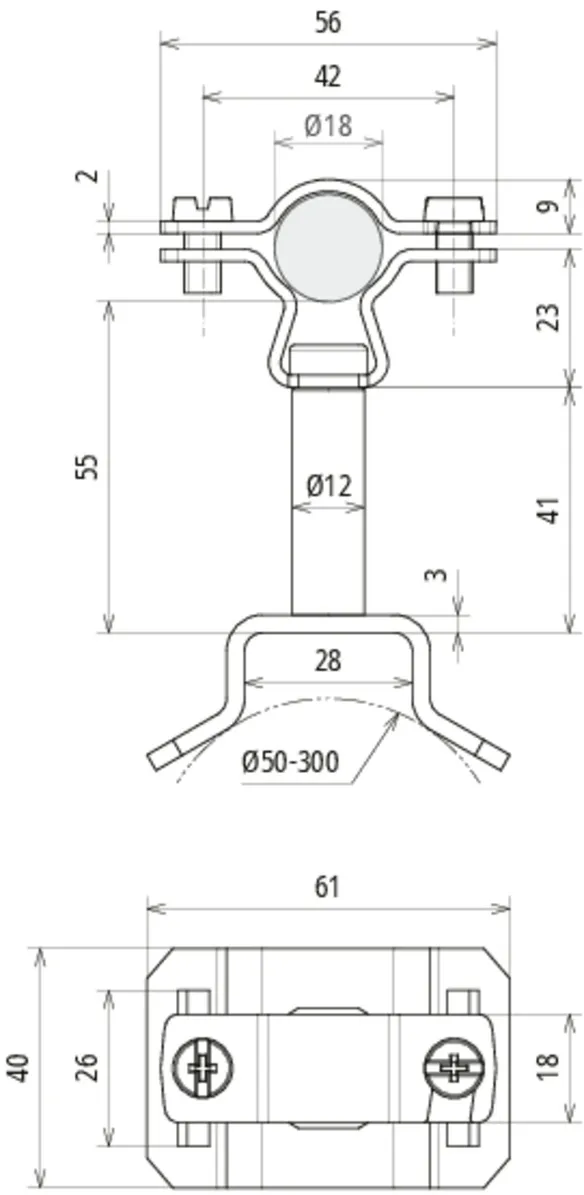

Soporte HVI light plus Ex P55

Para la fijación a tubos (por ejemplo, con abrazadera de banda (ref. 106 323)) en las zonas Ex 1 y 21.

1 Product

Part No. 275464 LH ZS 18 EX P55 SBB V2A

GTIN 4013364485945, Customs tariff No. (EU): 85389099, Gross weight: 155.40 g, PU: 10.00 unidad(es)

Images

Additional information

Soporte de conductores para cable HVI light plus en zonas Ex, INOX
Soporte de conductores para cable HVI light plus
en zonas Ex con distanciador
de 55 mm para la fijación a tubos,
por ejemplo, abrazadera de banda
(ref. 106 323, se pide por separado)
en las zonas Ex 1 y 21
Inserción del soporte de conductores Rd: 18 mm
Margen de apriete del tubo: 50-300 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: LH ZS 18 EX P55 SBB V2A
art. no.: 275464
o equivalente

Certificates



Technical data

Material INOX
Inserción del soporte de conductores Rd 18 mm
Distancia a la pared 55 mm
Margen de apriete del tubo 50-300 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275464 was added to Notepad.

Go to Notepad

Product 275464 was added to the cart.

Go to Web-Shop

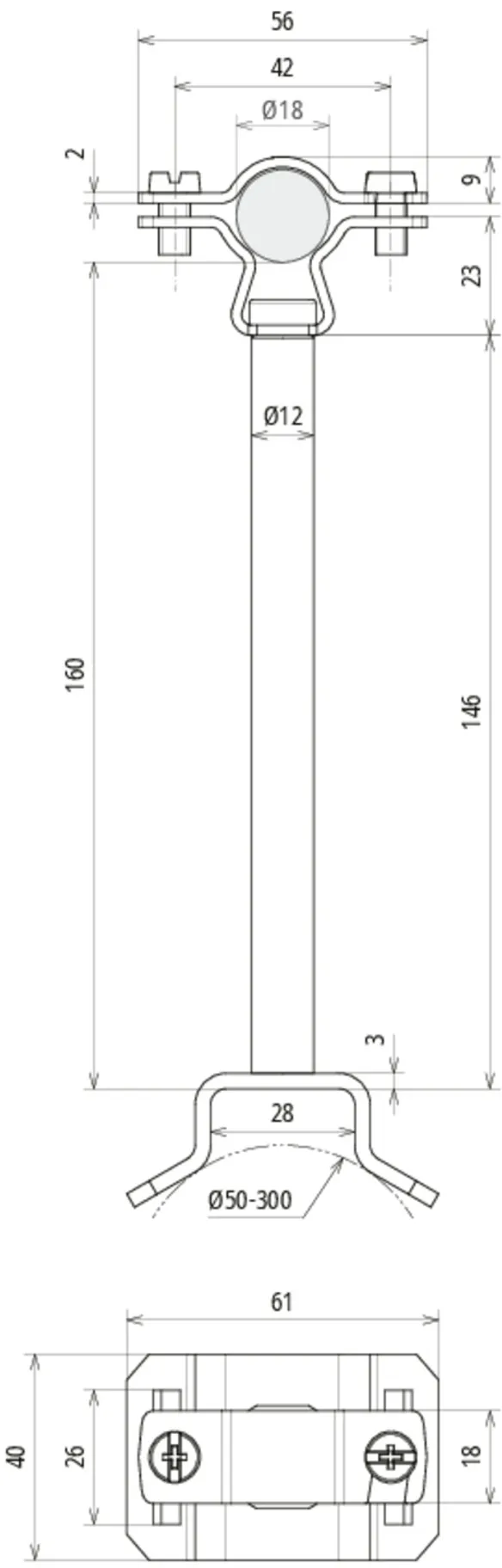

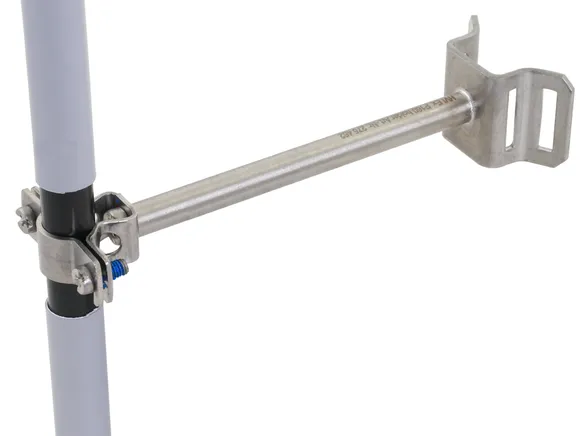

Soporte HVI light plus Ex P160

Para la fijación a tubos (por ejemplo, con abrazadera de banda (ref. 106 323)) en las zonas Ex 1 y 21.

1 Product

Part No. 275462 LH ZS 18 EX P160 SBB V2A

GTIN 4013364485952, Customs tariff No. (EU): 85389099, Gross weight: 224.70 g, PU: 10.00 unidad(es)

Images

Additional information

Soporte de conductores para cable HVI light plus en zonas Ex, INOX
Soporte de conductores para cable HVI light plus
en zonas Ex con distanciador
de 160 mm para la fijación a tubos,
por ejemplo, abrazadera de banda
(ref. 106 323, se pide por separado)
en las zonas Ex 1 y 21
Inserción del soporte de conductores Rd: 18 mm
Margen de apriete del tubo: 50-300 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: LH ZS 18 EX P160 SBB V2A
art. no.: 275462
o equivalente

Certificates



Technical data

Material INOX
Inserción del soporte de conductores Rd 18 mm
Distancia a la pared 160 mm
Margen de apriete del tubo 50-300 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275462 was added to Notepad.

Go to Notepad

Product 275462 was added to the cart.

Go to Web-Shop
