Kit de detectores de tensión PHE

Verificación segura y sencilla

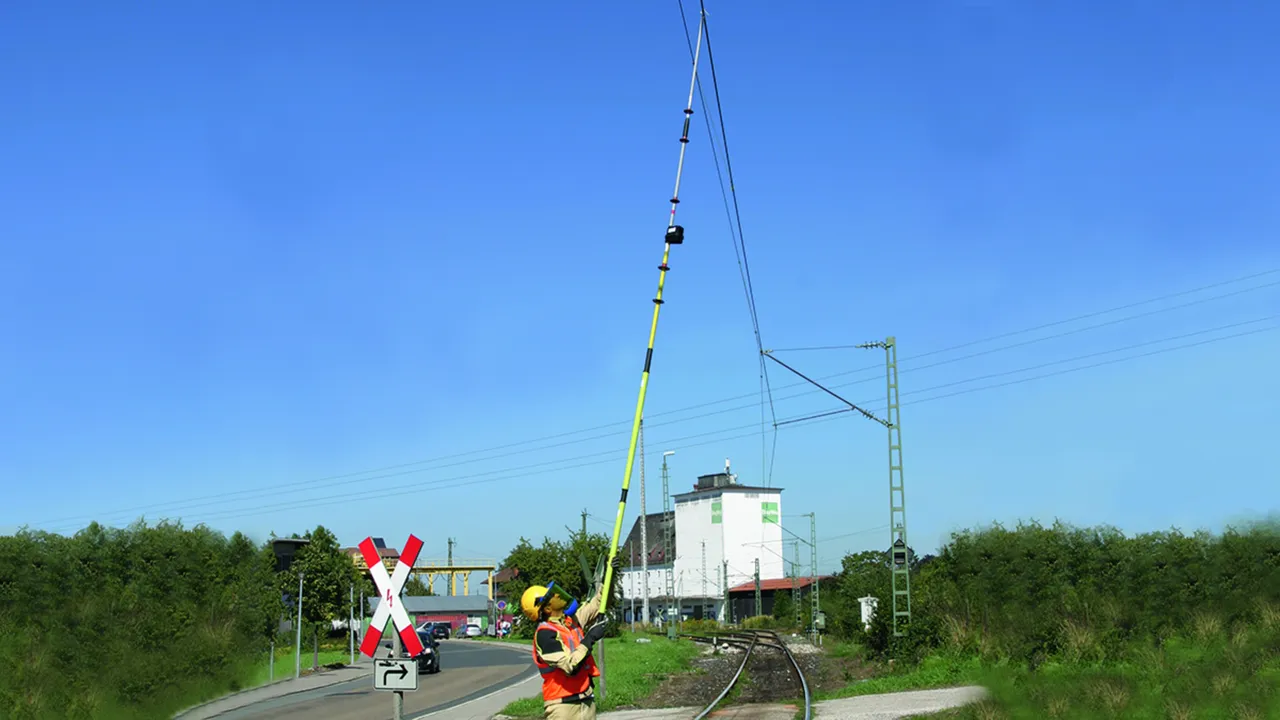

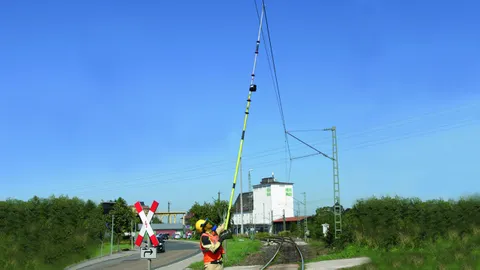

Para catenarias
Transporte económico
Requiere poco espacio
Manejo sencillo gracias al sistema de enganche simple

Details

Pértiga aislada con acoplamiento enchufable con protección antitorsión

lorem ipsum — Pértiga aislada con acoplamiento enchufable con protección antitorsión

Punta de prueba de dos partes con encoplamiento roscado robusto (kit de seis partes para transportar en vehículos)

lorem ipsum — Punta de prueba de dos partes con encoplamiento roscado robusto (kit de seis partes para transportar en vehículos)

lorem ipsum

Pieza terminal con acoplamiento enchufable con ojal anular antidelizante

lorem ipsum — Pieza terminal con acoplamiento enchufable con ojal anular antidelizante

Tensión nominal 15 kV / 16,7 Hz

Separable (cuatro partes)

1 Product

Part No. 766616 PHE 15 16.7 4T TA

GTIN 4013364126091, Customs tariff No. (EU): 90303370, Gross weight: 5.09 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	15 kV
Frecuencia	16,7 Hz
Longitud total (l_G )	4890 mm
Profundidad de introducción (I_O )	1675 mm
DB dibujo no.	3 Ebgw 02.51
DB material no.	237 129

Tensión nominal (U_N )	15 kV
Frecuencia	16,7 Hz
Longitud total (l_G )	4890 mm
Distancia aislante (l_I )	685 mm
Profundidad de introducción (I_O )	1675 mm
Longitud de la punta	1900 mm
Longitud de la pértiga de manejo (con placa protectora)	640 mm
Longitud de la pértiga de manejo (parte terminal)	2530 mm
DB dibujo no.	3 Ebgw 02.51
DB material no.	237 129
Normativa	DIN VDE 0681-6
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de exterior
Aplicación	catenarias
Versión	unipolar
Indicador	óptico
Elemento de autoverificación	sí
Batería	litio
Material del electrodo de prueba	St/gal Zn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 766616 was added to Notepad.

Go to Notepad

Product 766616 was added to the cart.

Go to Web-Shop

Tensión nominal 15 kV / 16,7 Hz (versión para transporte en vehículos)

Separable (seis partes)

1 Product

Part No. 766617 PHE 15 16.7 6T TA

GTIN 4013364101760, Customs tariff No. (EU): 90303370, Gross weight: 4.95 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	15 kV
Frecuencia	16,7 Hz
Longitud total (l_G )	4900 mm
Profundidad de introducción (I_O )	1675 mm
DB dibujo no.	3 Ebgw 02.53
DB material no.	652 975

Tensión nominal (U_N )	15 kV
Frecuencia	16,7 Hz
Longitud total (l_G )	4900 mm
Distancia aislante (l_I )	685 mm
Profundidad de introducción (I_O )	1675 mm
Longitud de la punta	975 + 965 mm
Longitud de la pértiga de manejo (con placa protectora)	1080 mm
Longitud de la pértiga de manejo (parte intermedia)	1035
Longitud de la pértiga de manejo (parte terminal)	1035 mm
DB dibujo no.	3 Ebgw 02.53
DB material no.	652 975
Normativa	DIN VDE 0681-6
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de exterior
Aplicación	catenarias
Versión	unipolar
Indicador	óptico
Elemento de autoverificación	sí
Batería	litio
Material del electrodo de prueba	St/gal Zn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
