Part No. 972147 DG ME DC Y 1000 FM

GTIN 4013364519817, Customs tariff No. (EU): 85363030, Gross weight: 530.49 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

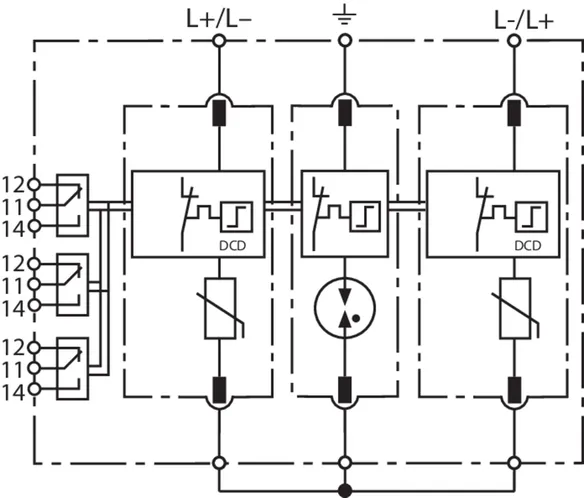

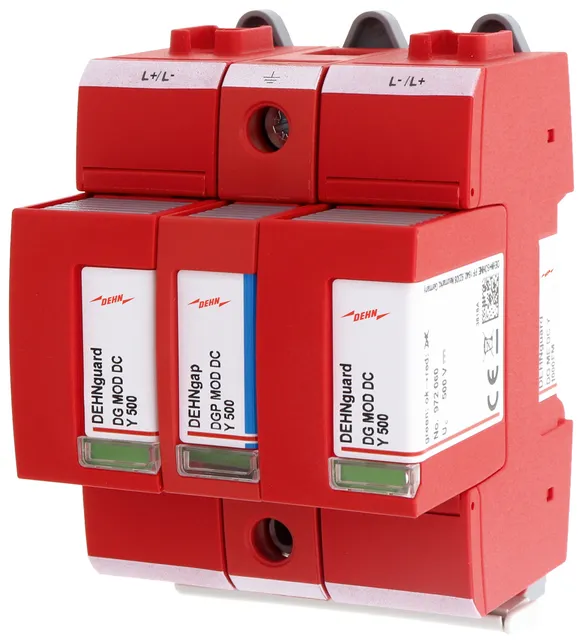

Descargador combinado tipo 1+2 DEHNguard ME DC Y 1000 FM
Descargador combinado de 3 polos, modular y enchufable
para aplicaciones de corriente continua y ancho de 4 módulos
Señalización mecánica del estado operativo
Descargador de tipo 1+2 según la norma EN 61643-11 y circuito Y
compuesto por tecnología de descargador de gas con varistor sin corrientes de fuga
Dispositivo de conmutación en corriente continua DCD especial para su uso en circuitos eléctricos de CC de hasta 1000 V

Máxima tensión de servicio: 1000 V CC
Corriente de choque de rayo de 5 kA (10/350 µs)
Corriente nominal de descarga: 12,5 kA (8/20 µs)
Contacto de señalización remota libre de potencial como contacto de cambio
Probado contra vibraciones y choques según EN60068

Producto DEHN
Tipo: DG ME DC Y 1000 FM
art. no.: 972147
o equivalente

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

Clasificación del DPS de acuerdo con EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión permisible de servicio DC (U_C )	1000 V
Corriente de choque de rayo (10/350 µs) (I_imp )	5 kA
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección [CC+ --> CC-] (U_P )	< 3,75 kV
Nivel de protección [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Máx. resistencia a cortocircuitos (I_SCCR )	500 A / 170 ms
Contactos FM / Forma de los contactos	contacto conmutador

Clasificación del DPS de acuerdo con EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Tensión nominal DC (U_N )	900 V
Máx. tensión permisible de servicio DC (U_C )	1000 V
Corriente de choque de rayo (10/350 µs) (I_imp )	5 kA
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección [CC+ --> CC-] (U_P )	< 3,75 kV
Nivel de protección [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Máx. resistencia a cortocircuitos (I_SCCR )	500 A / 170 ms
Tensión TOV [CC+ -> CC-] (U_T) – Característica	1000 V (U_TOV = U_C)
Tensión TOV [DC+/- -> PE] (U_T) - característica	1000 V / 10 s – soportado
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde/rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm²rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² flexible
Montaje sobre	35 mm carril DIN según la EN 60715
Material de la carcasa	termoplásticol, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20

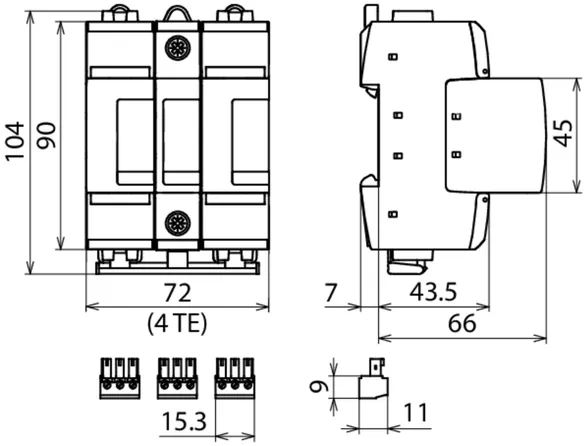

Medidas de montaje	4 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto conmutador
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	---------------------------------
– Empleo en sistemas acumuladores de baterías DC hasta I_SCCR	≤ 100 kA (t ≤ 7,5 ms)
– Fusible previo para sistemas de almacenaje de batería DC hasta I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Art.Nr. (fabr.): 170M2040
– Fusible previo para acumuladores de baterías CC hasta I_SCCR	Mersen Protistor D122SD20C200QF 200 A 2000 V CC aR
– Sin respuesta hasta 1250 V CC	sí

Product 972147 was added to Notepad.

Go to Notepad

Product 972147 was added to the cart.

Go to Web-Shop

Part No. 972110 DG SE DC 60

GTIN 4013364158504, Customs tariff No. (EU): 85363030, Gross weight: 160.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

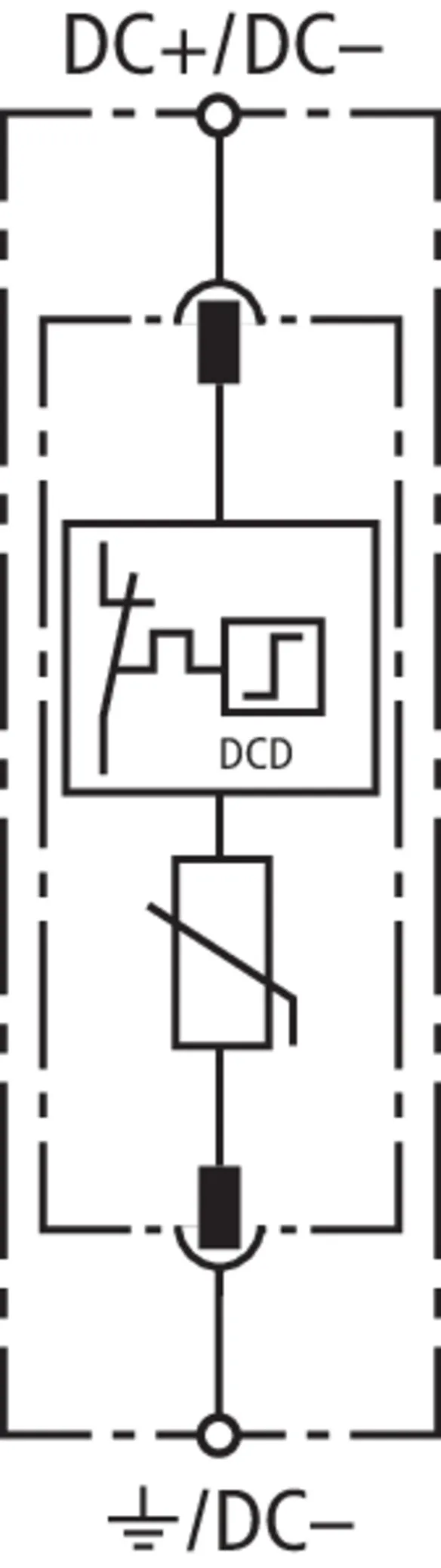

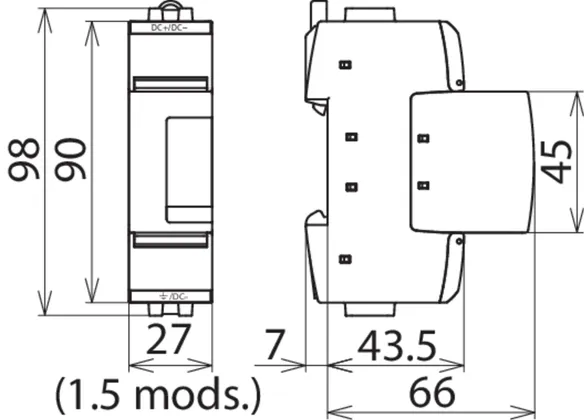

Descargador de sobretensiones DEHNguard SE DC 60
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 0,5 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 60
art. no.: 972110
o equivalente

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	60 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 0,5 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	48 V
Máx. tensión permisible de servicio DC (U_C )	60 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 0,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Tensión TOV CC (U_T) – Característica (U_T )	70 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	120 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20

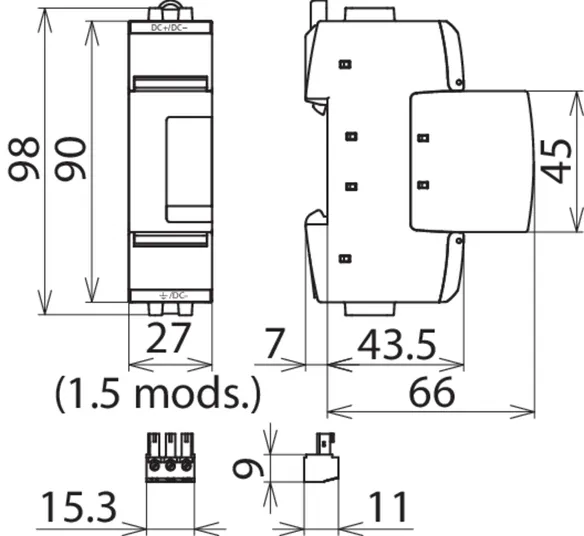

Medidas de montaje	1,5 módulo(s), DIN 43880
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	no

Product 972110 was added to Notepad.

Go to Notepad

Product 972110 was added to the cart.

Go to Web-Shop

Part No. 972120 DG SE DC 242

GTIN 4013364158528, Customs tariff No. (EU): 85363030, Gross weight: 170.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard SE DC 242
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 242 V dc
Nivel de protección: <= 1,25 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 242
art. no.: 972120
o equivalente

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	242 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 1.25 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	220 V
Máx. tensión permisible de servicio DC (U_C )	242 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 1.25 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Tensión TOV CC (U_T) – Característica (U_T )	320 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	484 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1,5 módulo(s), DIN 43880
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	sí
– Máx. tensión permisible de servicio AC (U_C )	255 V

Product 972120 was added to Notepad.

Go to Notepad

Product 972120 was added to the cart.

Go to Web-Shop

Part No. 972130 DG SE DC 550

GTIN 4013364158627, Customs tariff No. (EU): 85363030, Gross weight: 184.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

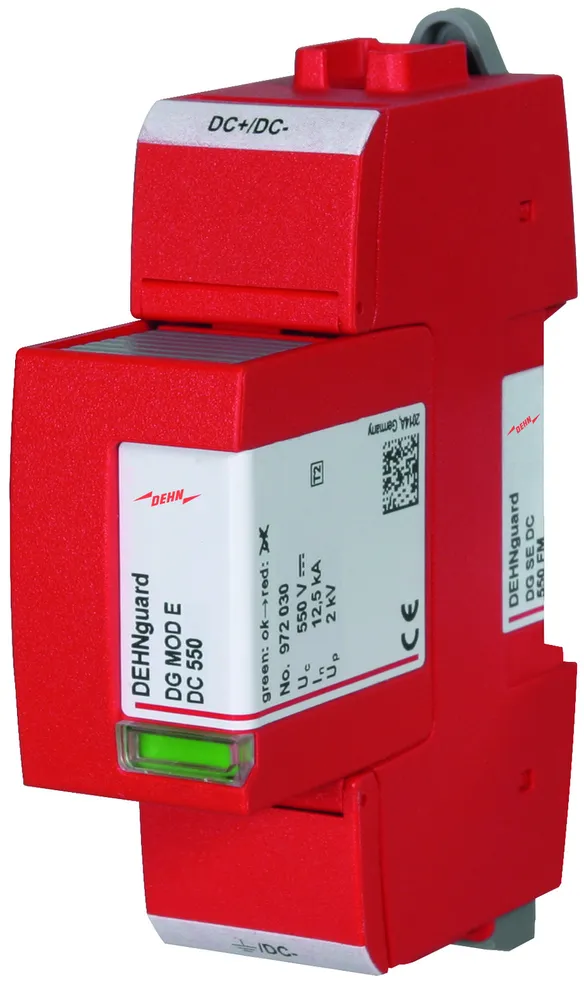

Descargador de sobretensiones DEHNguard SE DC 550
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 550 V dc
Nivel de protección: <= 2,0 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 550
art. no.: 972130
o equivalente

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	550 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 2.0 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	200 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	500 V
Máx. tensión permisible de servicio DC (U_C )	550 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 2.0 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	200 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Tensión TOV CC (U_T) – Característica (U_T )	726 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	1100 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1,5 módulo(s), DIN 43880
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	no

Product 972130 was added to Notepad.

Go to Notepad

Product 972130 was added to the cart.

Go to Web-Shop

Part No. 972140 DG SE DC 900

GTIN 4013364158641, Customs tariff No. (EU): 85363030, Gross weight: 190.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard SE DC 900
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 900 V dc
Nivel de protección: <= 3,0 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 900
art. no.: 972140
o equivalente

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	900 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 3.0 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	100 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	80 A gPV

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	750 V
Máx. tensión permisible de servicio DC (U_C )	900 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 3.0 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	100 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	80 A gPV
Tensión TOV CC (U_T) – Característica (U_T )	1089 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	1800 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1,5 módulo(s), DIN 43880
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	no

Product 972140 was added to Notepad.

Go to Notepad

Product 972140 was added to the cart.

Go to Web-Shop

Part No. 972115 DG SE DC 60 FM

GTIN 4013364158511, Customs tariff No. (EU): 85363030, Gross weight: 164.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

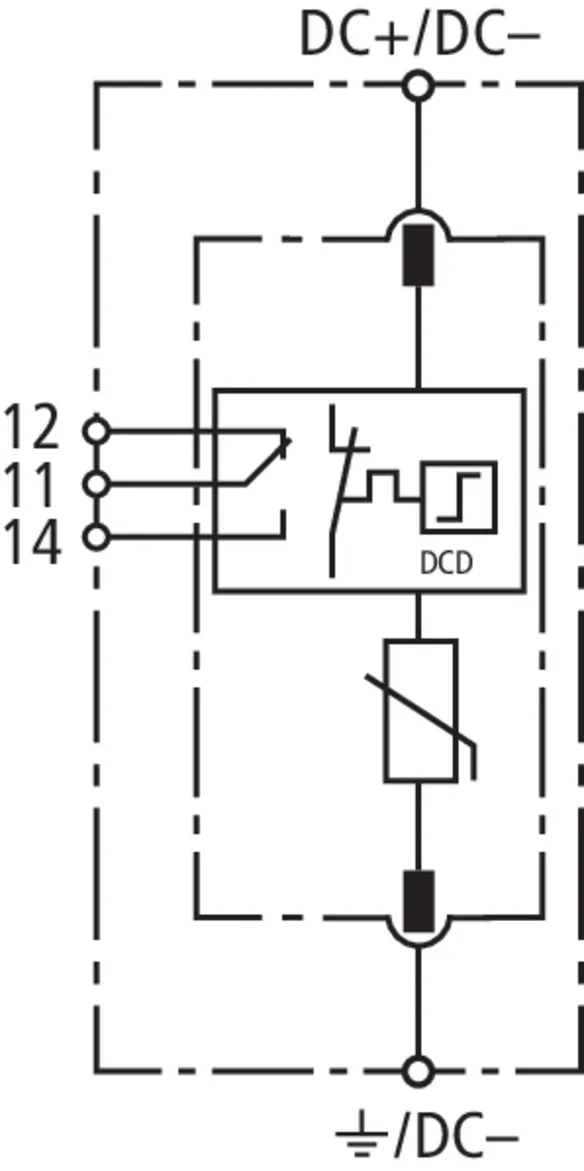

Descargador de sobretensiones DEHNguard SE DC 60 FM
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
con contacto de señalización a distancia
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 0,5 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 60 FM
art. no.: 972115
o equivalente

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	60 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 0,5 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Contactos FM / Forma de los contactos	contacto libre de potencial

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	48 V
Máx. tensión permisible de servicio DC (U_C )	60 V
Corriente nominal de descarga (8/20 µs) (I_n )	12.5 kA
Nivel de protección (U_P )	≤ 0,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Tensión TOV CC (U_T) – Característica (U_T )	70 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	120 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1.5 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	no

Product 972115 was added to Notepad.

Go to Notepad

Product 972115 was added to the cart.

Go to Web-Shop

Part No. 972125 DG SE DC 242 FM

GTIN 4013364158610, Customs tariff No. (EU): 85363030, Gross weight: 174.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

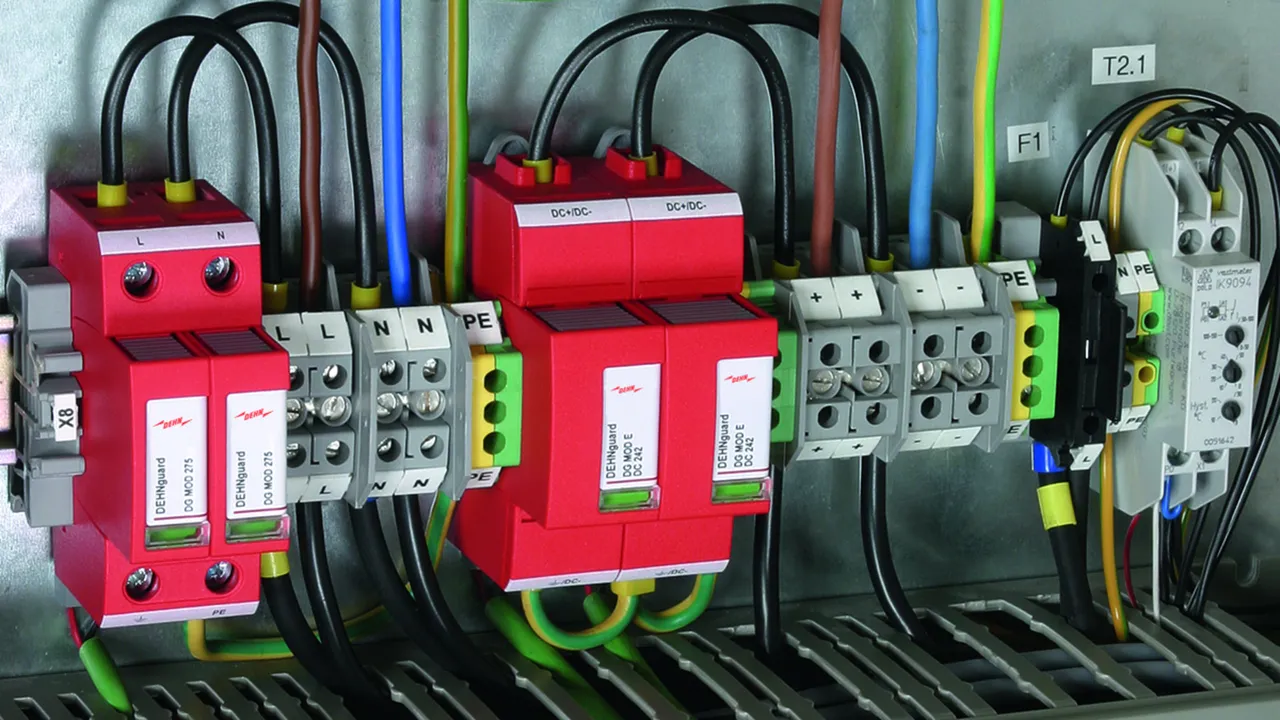

Descargador de sobretensiones DEHNguard SE DC 242 FM
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
con contacto de señalización a distancia
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 242 V dc
Nivel de protección: <= 1,25 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 242 FM
art. no.: 972125
o equivalente

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	242 V
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección (U_P )	≤ 1,25 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Contactos FM / Forma de los contactos	contacto libre de potencial

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	220 V
Máx. tensión permisible de servicio DC (U_C )	242 V
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección (U_P )	≤ 1,25 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	300 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Tensión TOV CC (U_T) – Característica (U_T )	320 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	484 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1,5 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	sí
– Máx. tensión permisible de servicio AC (U_C )	255 V

Product 972125 was added to Notepad.

Go to Notepad

Product 972125 was added to the cart.

Go to Web-Shop

Part No. 972135 DG SE DC 550 FM

GTIN 4013364158634, Customs tariff No. (EU): 85363030, Gross weight: 189.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard SE DC 550 FM
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
con contacto de señalización a distancia
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 550 V dc
Nivel de protección: <= 2,0 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 550 FM
art. no.: 972135
o equivalente

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	550 V
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección (U_P )	≤ 2,0 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	200 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Contactos FM / Forma de los contactos	contacto libre de potencial

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	500 V
Máx. tensión permisible de servicio DC (U_C )	550 V
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección (U_P )	≤ 2,0 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	200 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	35 A gG
Tensión TOV CC (U_T) – Característica (U_T )	726 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	1100 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1,5 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	no

Product 972135 was added to Notepad.

Go to Notepad

Product 972135 was added to the cart.

Go to Web-Shop

Part No. 972145 DG SE DC 900 FM

GTIN 4013364158658, Customs tariff No. (EU): 85363030, Gross weight: 194.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard SE DC 900 FM
Descargardor de sobretensiones, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 1,5 móds.
Indicación de fallo
Descargador Tipo 2 según la EN 61643-11
con contacto de señalización a distancia
Tecnología de varistores de alto rendimiento
especialmente para su aplicación en circuitos DC
idóneo dispositivo de conmutación DC DCD
Máx. tensión de servicio: 900 V dc
Nivel de protección: <= 3,0 kV
Corriente nominal de descarga: 12,5 kA
Resistencia a cortocircuito con máx. protección
contra sobrecorrientes sector primario DC: 2000 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG SE DC 900 FM
art. no.: 972145
o equivalente

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio DC (U_C )	900 V
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección (U_P )	≤ 3,0 kV
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	100 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	80 A gPV
Contactos FM / Forma de los contactos	contacto libre de potencial

DPS clasificación según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal DC (U_N )	750 V
Máx. tensión permisible de servicio DC (U_C )	900 V
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Nivel de protección (U_P )	≤ 3,0 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Resistencia a cortocircuito sin fusible previo DC (I_SCCR )	100 A
Resistencia a cortocircuito con fusible previo max. DC (I_SCCR )	25 kA
Fusible previo máx.	80 A gPV
Tensión TOV CC (U_T) – Característica (U_T )	1089 V / 5 s – soportado
Tensión TOV CC, 2x U_C (U_T) – Característica (U_T )	1800 V / 120 min. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm² rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20
Medidas de montaje	1,5 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento en DC y AC	no

Product 972145 was added to Notepad.

Go to Notepad

Product 972145 was added to the cart.

Go to Web-Shop

Part No. 972150 DG M DC ACI 1250 FM

GTIN 4013364530850, Customs tariff No. (EU): 85354000, Gross weight: 652.76 g, PU: 1.00 unidad(es)

Images

Additional information

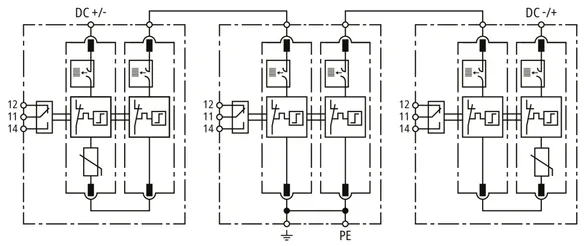

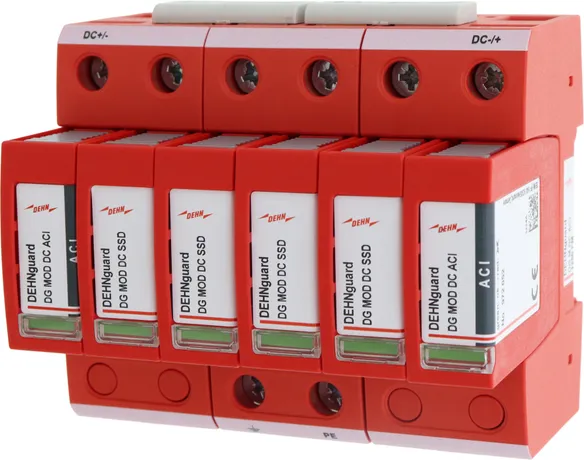

Descargador de sobretensiones de tipo 2, DG M DC ACI 1250 FM
Descargador de sobretensiones modular y enchufable
Para aplicaciones de corriente continua, ancho de 6 módulos
Señalización mecánica del estado operativo
Descargador de sobretensiones de tipo 2 según la norma EN / IEC 61643-41
Formado por una combinación de interruptor y vía de chispas
Especialmente diseñado para su uso en sistemas de carga de CC de hasta 1250 V
Máxima tensión de servicio (+ --> -): 1250 V CC
Corriente nominal de descarga (8/20 µs): 10 kA
Contacto de señalización remota libre de potencial como contacto de cambio
Probado contra vibraciones y choques según EN60068

Producto DEHN
Tipo: DG M DC ACI 1250 FM
art. no.: 972150
o equivalente

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

Clasificación del DPS de acuerdo con EN 61643-41 / ... IEC 61643-41	Tipo 2 / Clase II
Máx. tensión permisible de servicio CC [CC+ --> CC-] (U_C )	1250 V
Máxima tensión permisible de servicio CC [(CC/CC-) --> PE] (U_C )	625 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de derivación de choque (8/20 µs) (I_máx )	20 kA
Nivel de protección [CC+ --> CC-] (U_P )	< 5 kV
Nivel de protección [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Máx. resistencia a cortocircuitos (I_SCCR )	5 kA
Contactos FM / Forma de los contactos	contacto conmutador

Clasificación del DPS de acuerdo con EN 61643-41 / ... IEC 61643-41	Tipo 2 / Clase II
Tensión nominal CC [CC+ --> CC-] (U_N )	1250 V
Tensión nominal CC [(CC/CC-) --> PE] (U_N )	625 V
Máx. tensión permisible de servicio CC [CC+ --> CC-] (U_C )	1250 V
Máxima tensión permisible de servicio CC [(CC/CC-) --> PE] (U_C )	625 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de derivación de choque (8/20 µs) (I_máx )	20 kA
Nivel de protección [CC+ --> CC-] (U_P )	< 5 kV
Nivel de protección [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Máx. resistencia a cortocircuitos (I_SCCR )	5 kA
Fusible previo externo adicional requerido	no
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde/rojo
Número de puertos	1
Sección de conexión (min.)	1,5 mm²rígido / flexible
Sección de conexión (max.)	35 mm² flexible / 25 mm² flexible
Montaje sobre	35 mm carril DIN según la EN 60715
Material de la carcasa	termoplásticol, color rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP20

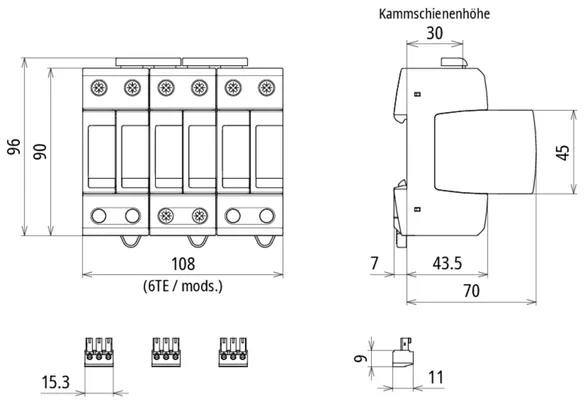

Medidas de montaje	6 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto conmutador
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	---------------------------------
– Uso en sistemas de alimentación de CC hasta I_SCCR	≤ 100 kA
– Sin respuesta hasta 1250 V CC	sí

Product 972150 was added to Notepad.

Go to Notepad

Product 972150 was added to the cart.

Go to Web-Shop

DEHNguard ME/SE DC ... (FM)

DEHNguard ME DC ... FM

Part No. 972147 DG ME DC Y 1000 FM

You are not authorized to download 972147.stp

You are not authorized to download 972147.igs

You are not authorized to download 972147.jt

You are not authorized to download 972147.dwg

You are not authorized to download 972147m_E.dxf

Direct Current-Disconnection

Product 972147 was added to Notepad.

Product 972147 was added to the cart.

DEHNguard SE DC ...

Part No. 972110 DG SE DC 60

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972110.wspak

You are not authorized to download DEHN.972110.edz

Direct Current-Disconnection

Product 972110 was added to Notepad.

Product 972110 was added to the cart.

Part No. 972120 DG SE DC 242

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972120.wspak

You are not authorized to download DEHN.972120.edz

Direct Current-Disconnection

Product 972120 was added to Notepad.

Product 972120 was added to the cart.

Part No. 972130 DG SE DC 550

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972130.wspak

You are not authorized to download DEHN.972130.edz

Direct Current-Disconnection

Product 972130 was added to Notepad.

Product 972130 was added to the cart.

Part No. 972140 DG SE DC 900

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972140.wspak

You are not authorized to download DEHN.972140.edz

Direct Current-Disconnection

Product 972140 was added to Notepad.

Product 972140 was added to the cart.

DEHNguard SE DC ... FM

Part No. 972115 DG SE DC 60 FM

You are not authorized to download 972125.stp

You are not authorized to download 972125.igs

You are not authorized to download 972125.jt

You are not authorized to download 972125.dwg

You are not authorized to download 972115m_E.dxf

You are not authorized to download DEHN.972115.wspak

You are not authorized to download DEHN.972115.edz

Direct Current-Disconnection

Product 972115 was added to Notepad.

Product 972115 was added to the cart.

Part No. 972125 DG SE DC 242 FM

You are not authorized to download 972125.stp

You are not authorized to download 972125.igs

You are not authorized to download 972125.jt

You are not authorized to download 972125.dwg

You are not authorized to download 972115m_E.dxf

You are not authorized to download DEHN.972125.wspak

You are not authorized to download DEHN.972125.edz

Direct Current-Disconnection

Product 972125 was added to Notepad.

Product 972125 was added to the cart.

Part No. 972135 DG SE DC 550 FM
